临城-下峪35kV线路工程施工质量验收及评定划分表
临城-下峪35kV线路工程施工项目部
2015年10月
一、编制依据
《架空送电线路施工质量检验及评定规程》（简称：评定规程）
二、工程概况：
1.本工程临城-下峪35kV线路工程。
2.施工范围为新建线路所有单元工程的安装架设。
3.工程构造
3.1.本工程导线规格：导线型号为JLRX/G5A-240/40特强钢芯软铝绞
线，钻越220kV段电缆选用YJSV22-26/35-3×630三芯铜电缆。
3.2.本工程地线规格：24芯OPGW复合光缆。
3.3.共有铁塔及钢杆基础共计58基，基础型式为台阶式基础和灌注桩基
础。
3.4.绝缘子串形式：
根据《河北省南部电力系统污区分布图》和本工程初步设计审查意见，本工程按e级污区设计。e级污区导线悬垂绝缘子串和跳线串均采用棒形悬式FXBW-35/70-2复合绝缘子,结构670mm。使用复合绝缘子爬电距离1015mm, 爬电比距为3.8 cm/KV。
3.5.接地体采用石墨接地。
4.施工条件
4.1.地质及地貌状况：全线为丘陵,地表为粉土、粉质粘土，稍深为碎石、
卵石、风化岩石、岩石。
4.2.地型地貌：临城县境内，地形为丘陵。
4.3.地下水情况:大部分地段地下水位较深。
4.4.交通情况：交通基本便利。
4.5.交叉跨越情况：
经过现场勘察了解，对交叉跨越情况进行了统计，详见交叉跨越表：
三、施工质量检验评定方式和范围：
线路工程的一个标段定为一个单位工程，单位工程一般分为土石方、基础、杆塔、架线、接地、线路防护等6个分部工程，分部工程分为若干个分项工程和单元工程，具体见下表。如工程中出现新型式的基础或结构,施工项目部将根据现场对该施工质量验收及工程类别将做相应调整。
1、施工质量检验项目划分表汇总如下：
2、施工项目部内部质量检验采用三级验收制度：
1）、施工队（班）对所施工的单元工程、分项工程进行质量检查；
2）、项目部对本工程的分项工程、分部工程和单位工程进行质量检查；3）、公司对分部工程和单位工程组织检查或抽查。公司级施工质量检验分三次进行：杆塔塔组立前对土石方分部工程和基础分部工程组织内部验收；架线前对杆塔分部工程组织内部验收；竣工前对整个单位工程组织内部验收。
公司内部三级检验的项目、方法及各控制点的特征分类见下表：

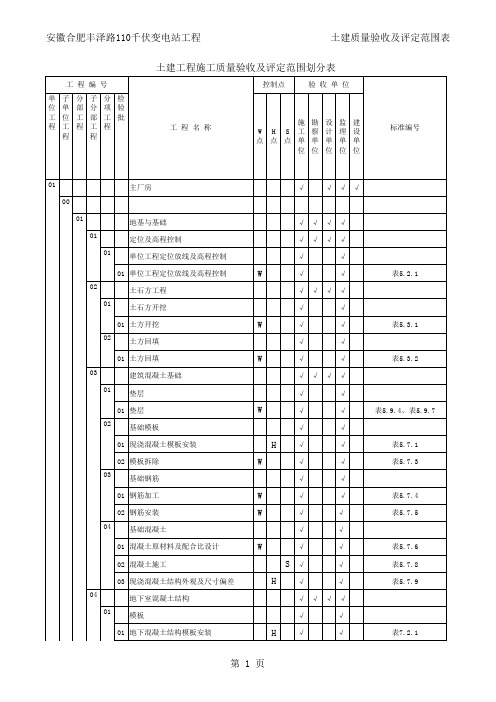

施工质量验收及评定范围划分表
