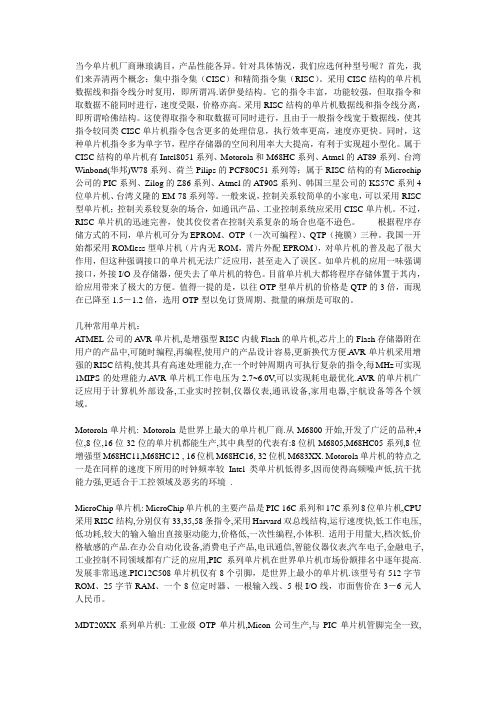

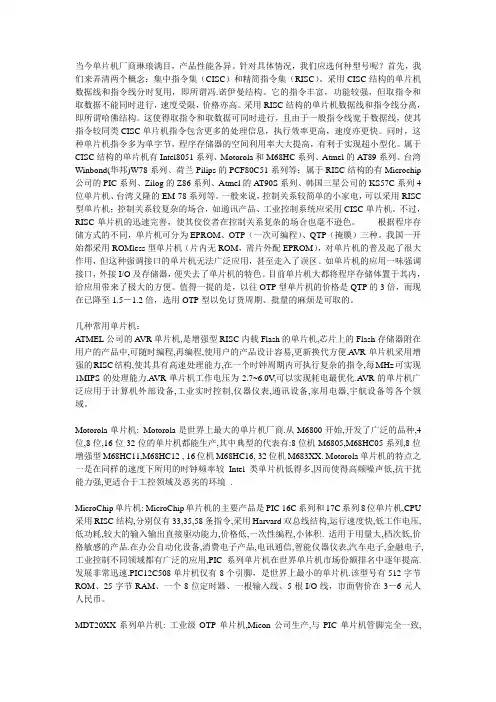

当今单片机厂商琳琅满目，产品性能各异。针对具体情况，我们应选何种型号呢？首先，我们来弄清两个概念：集中指令集（CISC）和精简指令集（RISC）。采用CISC结构的单片机数据线和指令线分时复用，即所谓冯.诺伊曼结构。它的指令丰富，功能较强，但取指令和取数据不能同时进行，速度受限，价格亦高。采用RISC结构的单片机数据线和指令线分离，即所谓哈佛结构。这使得取指令和取数据可同时进行，且由于一般指令线宽于数据线，使其指令较同类CISC单片机指令包含更多的处理信息，执行效率更高，速度亦更快。同时，这种单片机指令多为单字节，程序存储器的空间利用率大大提高，有利于实现超小型化。属于CISC结构的单片机有Intel8051系列、Motorola和M68HC系列、Atmel的AT89系列、台湾Win bond(华邦)W78系列、荷兰Philips的PCF80C51系列等；属于RISC结构的有Microchip公司的PIC系列、Silo 的Z86系列、Atmel的AT90S系列、韩国三星公司的KS57C系列4位单片机、台湾义隆的EM-78系列等。一般来说，控制关系较简单的小家电，可以采用RISC型单片机；控制关系较复杂的场合，如通讯产品、工业控制系统应采用CISC单片机。不过，RISC单片机的迅速完善，使其佼佼者在控制关系复杂的场合也毫不逊色。根据程序存储方式的不同，单片机可分为EPROM、OTP（一次可编程）、QTP（掩膜）三种。我国一开始都采用Rimless型单片机（片内无ROM，需片外配EPROM），对单片机的普及起了很大作用，但这种强调接口的单片机无法广泛应用，甚至走入了误区。如单片机的应用一味强调接口，外接I/O及存储
器，便失去了单片机的特色。目前单片机大都将程序存储体置于其内，给应用带来了极大的方便。值得一提的是，以往OTP型单片机的价格是QTP的3倍，而现在已降至1.5－1.2倍，选用OTP型以免订货周期、批量的麻烦是可取的。
几种常用单片机：
ATMEL公司的AVR单片机,是增强型RISC内载Flash的单片机,芯片上的Flash存储器附在用户的产品中,可随时编程,再编程,使用户的产品设计容易,更新换代方便.AVR单片机采用增强的RISC结构,使其具有高速处理能力,在一个时钟周期内可执行复杂的指令,每MHz可实现1MIPS 的处理能力.AVR单片机工作电压为2.7~6.0V,可以实现耗电最优
化.AVR的单片机广泛应用于计算机外部设备,工业实时控制,仪器仪表,通讯设备,家用电器,宇航设备等各个领域。
Motorola单片机: Motorola是世界上最大的单片机厂商.从M6800开始,开发了广泛的品种,4位,8位,16位32位的单片机都能生产,其中典型的代表有:8位机M6805,M68HC05系列,8位增强型M68HC11,M68HC12 , 16位机M68HC16, 32位机M683XX. Motorola单片机的特点之一是在同样的速度下所用的时钟频率较Intel类单片机低得多,因而使得高频噪声低,抗干扰能力强,更适合于工控领域及恶劣的环境 .
Microchip单片机: Microchip单片机的主要产品是PIC 16C系列和17C
系列8位单片机,CPU采用RISC结构,分别仅有33,35,58条指令,采用Harvard双总线结构,运行速度快,低工作电压,低功耗,较大的输入输出直接驱动能力,价格低,一次性编程,小体积. 适用于用量大,档次低,价格敏感的产品.在办公自动化设备,消费电子产品,电讯通信,智能仪器仪表,汽车电子,金融电子,工业控制不同领域都有广泛的应用,PIC系列单片机在世界单片机市场份额排名中逐年提高.发展非常迅
速.PIC12C508单片机仅有8个引脚，是世界上最小的单片机.该型号有512字节ROM、25字节RAM、一个8位定时器、一根输入线、5根I/O 线，市面售价在3－6元人人民币。
MDT20XX系列单片机: 工业级OTP单片机,Macon公司生产,与PIC单片机管脚完全一致,海尔集团的电冰箱控制器,TCL通信产品,长安奥拓铃木小轿车功率分配器就采用这种单片机
广州强力电子发展有限公司代理Macon. tell: (020)87607508
EM78系列OTP型单片机: 台湾义隆电子股份有限公司,直接替代
PIC16CXX,管脚兼容,软件可转换, 代理: 福州新源电子技术研究所: tell: (0591)3374152
Scenic单片机: Scenic公司推出的8位RISC结构SX系列单片机与Intel 的Pentium II等一起被<
列双时钟设置,指令运行速度可达50/75/100MIPS(每秒执行百万条指令,XXX M Instruction Per Second) ;具有虚拟外设功能,柔性化I/O 端口,所有的I/O端口都可单独编程设定,公司提供各种I/O的库函数,用于实现各种I/O模块的功能,如多路UART,多路
A/D,PWM,SPI,DTMF,FS,LCD驱动等等. 采用EEPROM/FLASH程序存储器,可以实现在线系统编程.通过计算机RS232C接口,采用专用串行电缆即可对目标系统进行在线实时仿真.
EPSON单片机: EPSON单片机以低电压,低功耗和内置LCD驱动器特点著名于世,尤其是LCD驱动部分做得很好.广泛用于工业控制,医疗设备,
家用电器,仪器仪表,通信设备和手持式消费类产品等领域.目前EPSON 已推出四位单片机SMC62系列,SMC63系列,SMC60系列和八位单片机SMC88系列.
东芝单片机: 东芝单片机门类齐全,4位机在家电领域有很大市场,8位机主要有870系列,90系列,该类单片机允许使用慢模式,采用32K时钟时功耗降至10UA数量级.东芝的32位单片机采用MIPS 3000A RISC的CPU结构,面向VCD,数字相机,图像处理等市场.
8051单片机: 8051单片机最早由Intel公司推出,其后,多家公司购买了8051的内核,使得以8051为内核的MCU系列单片机在世界上产量最大,应用也最广泛,有人推测8051可能最终形成事实上的标准MCU芯片.
LG公司生产的GMS90系列单片机,与Intel MCS-51系列,Atmel
89C51/52,89C2051等单片机兼容,CMOS技术,高达40MHZ的时钟频率,应用于: 多功能电话,智能传感器,电度表,工业控制,防盗报警装置,各种计费器,各种IC卡装置,DVD,VCD,CD-ROM.
华邦单片机: 华邦公司的W77,W78系列8位单片机的脚位和指令集与8051兼容, 但每个指令周期只需要4个时钟周期,速度提高了三倍,工作频率最高可达 40MHz.同时增加了Watchdog Timer,6组外部中断源,2组UART,2组Data pointer及Wait state control pin.
W741系列的4位单片机带液晶驱动,在线烧录,保密性高,低操作电压(1.2V~1.8V).
Silo单片机: Z8单片机是Silo公司的产品,采用多累加器结构,有较强的中断处理能力,开发工具价廉物美.Z8单片机以低价位面向低端应用.我想很多人都知道Z80单板机,直到90年代后期,很多大学的微机原理还是讲述Z80.
NS单片机: COP8单片机是NS(美国国家半导体公司)的产品,内部集成了16位A/D,这是不多见的,在看门狗多路及STOP方式下单片机的唤醒方式上都有独到之处.此外,COP8的程序加密也做得比较好. 主要特性
·与MCS-51 兼容
·4K字节可编程闪烁存储器寿命：1000写/擦循环
数据保留时间：10年
·全静态工作：0Hz-24MHz
·三级程序存储器锁定
·128*8位内部RAM
·32可编程I/O线·两个16位定时器/计数器
·5个中断源
·可编程串行通道
·低功耗的闲置和掉电模式
·片内振荡器和时钟电路
89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压、高性能CMOS8位微处理器，俗称单片机。单片机的可擦除只读存储器可以反复擦除100次。该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL 的89C51是一种高效微控制器，89C2051是它的一种精简版本。89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
VCC：供电电压。
GND：接地。
P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/
89C51引脚图
地址的低八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。
P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。
P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。
P3口也可作为AT89C51的一些特殊功能口，如下表所示：
口管脚备选功能
P3.0 RXD（串行输入口）
P3.1 TXD（串行输出口）
P3.2 /INT0（外部中断0）
P3.3 /INT1（外部中断1）
P3.4 T0（记时器0外部输入）
P3.5 T1（记时器1外部输入）
P3.6 /WR（外部数据存储器写选通）
P3.7 /RD（外部数据存储器读选通）
P3口同时为闪烁编程和编程校验接收一些控制信号。
RST：复位输入。当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。
ALE/PROG：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。在FLASH编程期间，此引脚用于输入编程脉冲。在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。如想禁止ALE的输出可在SFR8EH地址上置0。此时，ALE只有在执行MOVX，MOVC指令是ALE才起作用。另外，该引脚被略微拉高。如果微处理器在外部执行状态ALE禁止，置位无效。
/PSEN：外部程序存储器的选通信号。在由外部程序存储器取指期间，每个机器周期两次/PSEN有效。但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现。
/EA/VPP：当/EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。注意加密方式1时，/EA将内部锁定为RESET；当/EA 端保持高电平时，此间内部程序存储器。在FLASH编程期间，此引脚也用于施加12V 编程电源（VPP）。
XTAL1：反向振荡放大器的输入及内部时钟工作电路的输入。
XTAL2：来自反向振荡器的输出。
XTAL1和XTAL2分别为反向放大器的输入和输出。该反向放大器可以配置为片内振荡器。石晶振荡和陶瓷振荡均可采用。如采用外部时钟源驱动器件，XTAL2应不接。由于输入至内部时钟信号要通过一个二分频触发器，因此对外部时钟信号的脉宽无任何要求，但必须保证脉冲的高低电平要求的宽度。
整个PEROM阵列和三个锁定位的电擦除可通过正确的控制信号组合，并保持ALE管脚处于低电平10ms 来完成。在芯片擦操作中，代码阵列全被写“1”且在任何非空存储字节被重复编程以前，该操作必须被执行。
此外，AT89C51设有稳态逻辑，可以在低到零频率的条件下静态逻辑，支持两种软件可选的掉电模式。在闲置模式下，CPU停止工作。但RAM，定时器，计数器，串口和中断系统仍在工作。在掉电模式下，保存RAM的内容并且冻结振荡器，禁止所用其他芯片功能，直到下一个硬件复位为止。
8位CPU；
片内振荡器和时钟电路；
32根I/O线；
外部存贮器寻址范围ROM、RAM64K；
2个16位的定时器/计数器；
5个中断源，两个中断优先级；
全双工串行口；
布尔处理器；
