中考物理电路计算常考题型解析

专题十二 电学综合计算题题型一：电学基础计算1．（2021·广东中考真题）如图甲电路，电源电压不变，闭合开关S ，将滑动变阻器R 的滑片P 由a 移动到b 时，R 0的电功率和电流的P-I 关系图像如图乙所示，求： （1）电源电压；（2）滑动变阻器的最大阻值。

【答案】（1）9V ；（2）72欧 【详解】解：（1）当滑片P 在b 端时，只有R 0工作，电流最大为b 0.5A I =电源电压为b 4.5W =9V 0.5A P U I == （2）R 0的阻值为0b 9V 18Ω0.5AU R I === 当滑片P 在a 端时，电阻最大，电流最小，此时a 0.1A I =总电阻为a 9V 90Ω0.1AU R I ===总 滑动变阻器最大电阻为0=90Ω18 Ω72ΩR R R -=-=总滑答：（1）电源电压为9V ；（2）滑动变阻器的最大阻值为72Ω。

2．（2021·江苏扬州市·中考真题）如图所示为模拟调光灯电路，电源电压恒为6V ，灯泡标有“2.5V0.5A”字样（灯阻值不变），滑动变阻器标有“20Ω1A ”字样， （1）求灯泡正常发光时的电功率；（2）求灯泡正常发光时滑动变阻器接入电路的阻值； （3）该电路设计是否有缺陷?如有，请给出解决办法。

【答案】（1）1.25W ；（2）7Ω；（3）见解析 【详解】解：（1）灯泡正常发光时的电功率P L =U L I L =2.5V×0.5A=1.25W（2）灯泡正常发光时通过电路的电流是0.5A ，滑动变阻器接入电路的阻值L 6V V=0.5AU U U R I I -==滑滑-2.5=7Ω （3）因为当灯泡正常发光时，滑动变阻器接入电路中的电阻不为零，所以不足是：再移动滑动变阻器的滑动片时，可能会使灯泡烧坏；改进的措施：串联一个保护电阻。

答：（1）灯泡正常发光时的电功率是1.25W ；（2）灯泡正常发光时滑动变阻器接入电路的阻值是7Ω； （3）见解析。

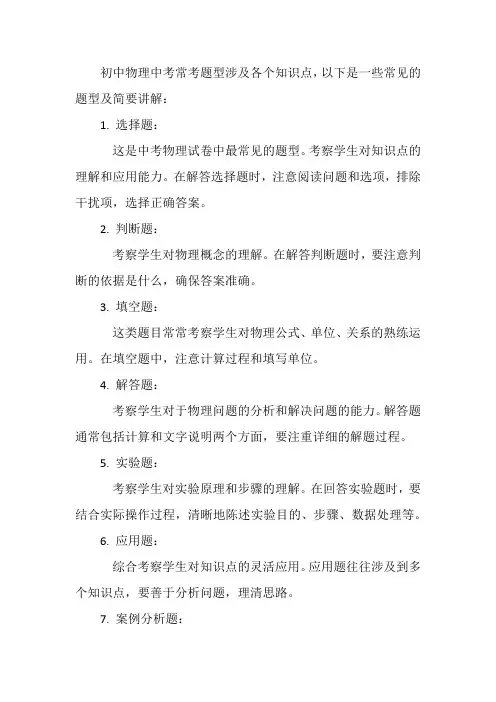

初中物理中考常考题型涉及各个知识点，以下是一些常见的题型及简要讲解：
1. 选择题：
这是中考物理试卷中最常见的题型。

考察学生对知识点的理解和应用能力。

在解答选择题时，注意阅读问题和选项，排除干扰项，选择正确答案。

2. 判断题：
考察学生对物理概念的理解。

在解答判断题时，要注意判断的依据是什么，确保答案准确。

3. 填空题：
这类题目常常考察学生对物理公式、单位、关系的熟练运用。

在填空题中，注意计算过程和填写单位。

4. 解答题：
考察学生对于物理问题的分析和解决问题的能力。

解答题通常包括计算和文字说明两个方面，要注重详细的解题过程。

5. 实验题：
考察学生对实验原理和步骤的理解。

在回答实验题时，要结合实际操作过程，清晰地陈述实验目的、步骤、数据处理等。

6. 应用题：
综合考察学生对知识点的灵活应用。

应用题往往涉及到多个知识点，要善于分析问题，理清思路。

7. 案例分析题：
考察学生对物理理论与实际问题的联系。

学生需要根据案例分析问题，并给出合理的解决方案。

8. 图表题：
需要学生根据给定的图表，进行数据提取、分析和计算。

注意理解图表含义，正确运用相关物理概念。

9. 推断题：
学生需要根据所学的物理原理进行合理的推断，考察对物理概念的理解和运用。

总体而言，中考物理试卷中的题型比较多样，学生需要全面复习，注重理论知识的掌握和实际问题的应用能力。

在解题过程中，注意审题、理清思路、细致计算是提高得分的关键。

一、初中物理电路类问题1．如图新型落地扇有一个电源开关S 1，闭合S 1，电动机正常作，其内部还有个防倾倒开关S 2，S 2处于常闭状态，当落地扇倾斜时S 2能自动断开，使电动机停止工作，图中电路中符合这一功能的是A ．B ．C ．D ．【答案】C 【解析】 【详解】ABCD ．由题意可以得出，当开关S 1和S 2同时闭合时，电动机工作，当开关S 2断开时，电动机就停止工作，因此两开关应该为串联关系，故ABD 选项不符合题意，C 选项符合题意。

故选C 。

2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆ 【答案】ABD 【解析】 【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误；D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。

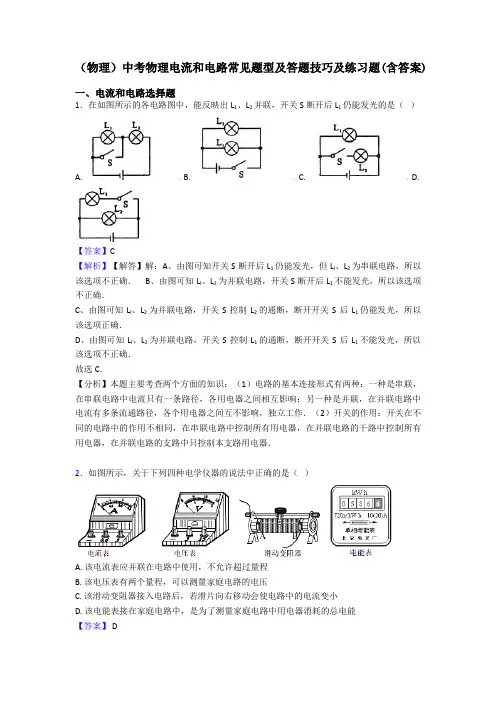

（物理）中考物理电流和电路常见题型及答题技巧及练习题(含答案)一、电流和电路选择题1．在如图所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是（）A. B. C. D.【答案】C【解析】【解答】解：A、由图可知开关S断开后L1仍能发光，但L l、L2为串联电路，所以该选项不正确．B、由图可知L l、L2为并联电路，开关S断开后L1不能发光，所以该选项不正确．C、由图可知L l、L2为并联电路，开关S控制L2的通断，断开开关S后L1仍能发光，所以该选项正确．D、由图可知L l、L2为并联电路，开关S控制L1的通断，断开开关S后L1不能发光，所以该选项不正确．故选C．【分析】本题主要考查两个方面的知识：（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．（2）开关的作用：开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．2．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．3．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．4．某款玩具电动汽车上安装有电动机和小灯泡，它们既可以各自独立工作，又可以同时工作。

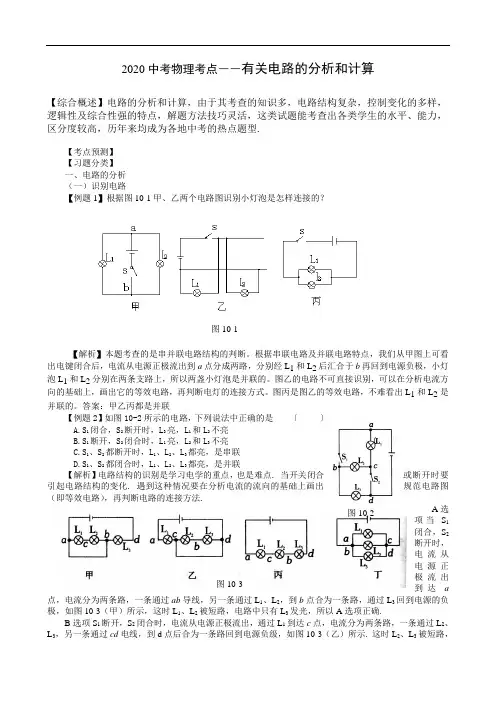

图10-3图10-22020中考物理考点――有关电路的分析和计算【综合概述】电路的分析和计算，由于其考查的知识多，电路结构复杂，控制变化的多样，逻辑性及综合性强的特点，解题方法技巧灵活，这类试题能考查出各类学生的水平、能力，区分度较高，历年来均成为各地中考的热点题型.【考点预测】 【习题分类】 一、电路的分析 （一）识别电路【例题1】根据图10-1甲、乙两个电路图识别小灯泡是怎样连接的？【解析】本题考查的是串并联电路结构的判断。

根据串联电路及并联电路特点，我们从甲图上可看出电键闭合后，电流从电源正极流出到a 点分成两路，分别经L 1和L 2后汇合于b 再回到电源负极，小灯泡L 1和L 2分别在两条支路上，所以两盏小灯泡是并联的。

图乙的电路不可直接识别，可以在分析电流方向的基础上，画出它的等效电路，再判断电灯的连接方式。

图丙是图乙的等效电路，不难看出L 1和L 2是并联的。

答案：甲乙丙都是并联【例题2】如图10-2所示的电路，下列说法中正确的是 〔 〕 A.S 1闭合，S 2断开时，L 3亮，L 1和L 2不亮 B.S 1断开，S 2闭合时，L 1亮，L 2和L 3不亮 C.S 1、S 2都断开时，L 1、L 2、L 3都亮，是串联 D.S 1、S 2都闭合时，L 1、L 2、L 3都亮，是并联【解析】电路结构的识别是学习电学的重点，也是难点. 当开关闭合或断开时要引起电路结构的变化. 遇到这种情况要在分析电流的流向的基础上画出规范电路图（即等效电路），再判断电路的连接方法.A 选项当S 1闭合，S 2断开时，电流从电源正极流出到达a点，电流分为两条路，一条通过ab 导线，另一条通过L 1、L 2，到b 点合为一条路，通过L 3回到电源的负极，如图10-3（甲）所示，这时L 1、L 2被短路，电路中只有L 3发光，所以A 选项正确.B 选项S 1断开，S 2闭合时，电流从电源正极流出，通过L 1到达c 点，电流分为两条路，一条通过L 2、L 3，另一条通过cd 电线，到d 点后合为一条路回到电源负级，如图10-3（乙）所示. 这时L 2、L 3被短路，图10-1L1L2L3S2S1图10-4电路中只有L1发光，所以选项B正确.C选项S1、S2都断开时，电流通过L1、L2、L3它们都发光，这三盏灯属于串联，如图10-3（丙）所示，所以选项C说法正确.D选项S1、S2都闭合时，电流从电源正极流出分成三条支路，分别通过L1、L2、L3它们都发光，属于并联，如图10-3（丁）所示，选项D正确. 答案：ABCD可供模拟练习的变形试题有：1.在“组成串联电路和并联电路”的实验中，小张将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，发现两灯都不亮．经检查，小张发现有一个灯泡与灯座接触不良．小张将这个灯泡安装好后，再次闭合开关，两灯都发光了．由此可以判定，两灯的连接关系为．2.图10-4所示，当开关S1 、S2都闭合时，电路中〔〕A．三灯并联，且都亮B．三灯串联，且都亮C．L1、L2并联后与L3串联，三灯都亮D．L1、L2并联，L3被短路，只有L1 、L2亮3. 有两个电灯、两个开关、一个电池组，请按下列各项要求设计电路：（1）两灯串联，闭合任一开关，都能使两灯同时发光（2）两灯并联，闭合任一开关，都能使两灯同时发光（3）两灯并联，闭合任一开关，都只能使一灯发光（4）两灯并联，两开关都闭合，两灯都发光，开关S1闭合，S2断开时只有一灯发光，如果S1断开，不论S2处于何种状态，两灯都不发光。

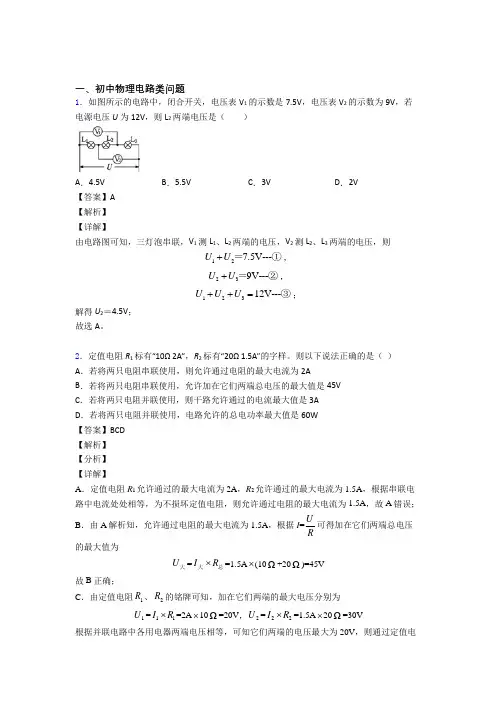

一、初中物理电路类问题1．如图所示的电路中，闭合开关，电压表V 1的示数是7.5V ，电压表V 2的示数为9V ，若电源电压U 为12V ，则L 2两端电压是（ ）A ．4.5VB ．5.5VC ．3VD ．2V【答案】A【解析】【详解】由电路图可知，三灯泡串联，V 1测L 1、L 2两端的电压，V 2测L 2、L 3两端的电压，则 127.5V---U U +＝①，239V---U U +＝②，12312V---U U U =++③；解得U 2＝4.5V ；故选A 。

2．定值电阻R 1标有“10Ω 2A”，R 2标有“20Ω 1.5A”的字样。

则以下说法正确的是（ ） A ．若将两只电阻串联使用，则允许通过电阻的最大电流为2AB ．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45VC ．若将两只电阻并联使用，则干路允许通过的电流最大值是3AD ．若将两只电阻并联使用，电路允许的总电功率最大值是60W【答案】BCD【解析】【分析】【详解】A ．定值电阻R 1允许通过的最大电流为2A ，R 2允许通过的最大电流为1.5A ，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A ，故A 错误；B ．由A 解析知，允许通过电阻的最大电流为1.5A ，根据I =U R可得加在它们两端总电压的最大值为 U 大=I R ⨯大总=1.5A ⨯(10Ω+20Ω)=45V故B 正确；C ．由定值电阻1R 、2R 的铭牌可知，加在它们两端的最大电压分别为1U =11I R ⨯=2A ⨯10Ω=20V ，2U =22I R ⨯=1.5A ⨯20Ω=30V根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V ，则通过定值电阻1R的电流为2A，通过定值电阻2R的电流为'2I=12UR=20V20Ω=1A干路允许通过的电流最大值为I并大=2A+1A=3A故C正确；D．若将两只电阻并联使用，电路允许的总电功率最大值为P大=1U I并大=20V 3A=60W故D正确。

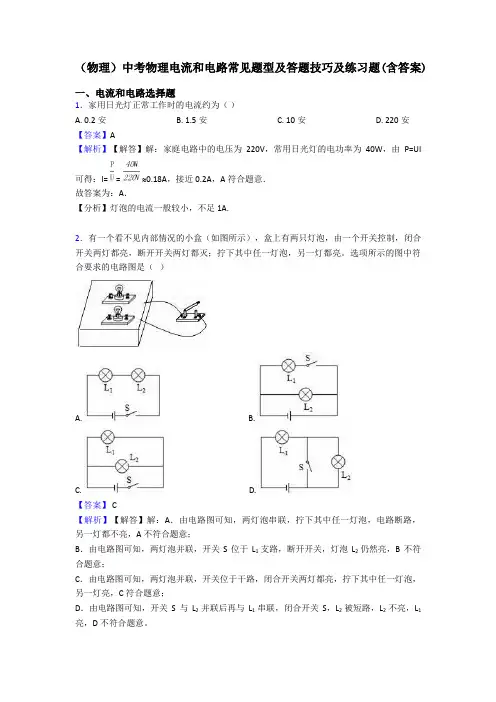

（物理）中考物理电流和电路常见题型及答题技巧及练习题(含答案)一、电流和电路选择题1．家用日光灯正常工作时的电流约为（）A. 0.2安B. 1.5安C. 10安D. 220安【答案】A【解析】【解答】解：家庭电路中的电压为220V，常用日光灯的电功率为40W，由P=UI可得：I= = ≈0.18A，接近0.2A，A符合题意．故答案为：A．【分析】灯泡的电流一般较小，不足1A.2．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。

选项所示的图中符合要求的电路图是（）A. B.C. D.【答案】 C【解析】【解答】解：A．由电路图可知，两灯泡串联，拧下其中任一灯泡，电路断路，另一灯都不亮，A不符合题意；B．由电路图可知，两灯泡并联，开关S位于L1支路，断开开关，灯泡L2仍然亮，B不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下其中任一灯泡，另一灯亮，C符合题意；D．由电路图可知，开关S与L2并联后再与L1串联，闭合开关S，L2被短路，L2不亮，L1亮，D不符合题意。

故答案为：C【分析】结合串并联电路的特点分析解答即可.3．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（）A. 整理器材，完成实验B. 换用不同规格灯泡，获取多组数据C. 分析数据，得出结论D. 换用电流表的量程，重新测量一次【答案】 B【解析】【解答】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，B符合题意，ACD不符合题意．故答案为：B．【分析】为了探究并联电路的电流规律，要通过多次测量才能得到普遍规律.4．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C5．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．6．电磁炉在使用过程中为避免因温度过高而烧坏线圈，其用来加热的电磁发热体R工作时，起降温作用的风扇也开始工作；电磁发热体停止工作后，风扇还会继续工作一段时间，才停止工作，下列各图中符合该电路设计要求的是（）A. B. C. D.【答案】 A【解析】【解答】根据题意可知电磁发热体和风扇可以单独独立工作，所以电磁发热体和风扇是并联的，又因为用来加热的电磁发热体R工作时，起降温作用的风扇一定开始工作，所以必须一个开关在干路，一个开关在电磁发热体这一支路，A选项正确，BCD选项错误。

电功率的计算专题概述：电功率的计算题电路复杂，类型众多，公式繁杂，解答较难。

对于初学者，应针对各种类型的试题，多加练习，熟练掌握。

基本技巧：电学计算有诀窍，画图标量不可少，量的关系仔细找，列式计算答写好。

常用公式：电流电压电阻串联电路I＝I1＝I2U＝U1＋U2R＝R1＋R2并联电路I＝I1＋I2U＝U1＝U21/R＝1/R1＋1/R2电功W＝Pt＝UIt＝U2t/R＝I2Rt电功率P＝W/t＝UI＝U2/R＝I2R类型1.铭牌型类型概述：电功率的计算题中常会出现“6 V 6 W”的字样，解题时，一般要利用公式R＝U2/P求出用电器的电阻。

还需要注意用电器是否正常工作，若用电器正常工作，则其两端电压为额定电压。

数据型1．【中考·泉州】如图甲所示的电路中，电源电压保持不变，小灯泡L标有“6 V 3 W”的字样，其电阻不随温度变化，R为定值电阻。

当开关S闭合时，小灯泡L正常发光，电流表的示数如图乙所示。

求：(第1题图)(1)小灯泡L的电阻。

(2)电阻R的阻值。

(3)电阻R消耗的电功率。

2．【中考·泰州】如图为某同学设计的调光灯电路，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光；当S接触b点时，电路断开；当S接触c点时，电路可连续调光。

已知变阻器R1的规格为“10 Ω1 A”，小灯泡L上标有“6 V 3.6 W”字样，电源电压恒为9 V。

(1)求小灯泡的额定电流。

(2)求定值电阻R0的阻值。

(3)当S接触c点时，调节R1滑片至中点位置，电路中的电流为0.5 A，求此时小灯泡的实际功率。

(第2题图)表格型3．【中考·内江】2015年4月16日，我国首创的30 s级闪充电车在宁波正式上线。

这种电动汽车采用超级电容作为电能存储设备(电源)，这种超级电容具有安全环保，反复充放电，使用寿命长等特点。

充电桩给电动汽车充电和电容存储设备工作时的有关技术参数如下表所示。

则：充电时的输入电压电容存储设备的额定输出电压电容存储设备的额定输出功率每次充满时的能量每次充满的时间每次充满电正常行驶的距离380 V 700 V 92 kW 1.8×107 J 30 s 5 km(1)充电桩为电动汽车充电时的输出功率是多少？(2)电容存储设备正常工作时的电流多大？(3)如果电价按0.4元/(kW·h)计费，那么，电动汽车每行驶1 km需要花费多少钱？类型2.图象型类型概述：电功率的计算题常用图象来提供信息，解题时，应善于根据题中要求的问题，顺藤摸瓜，在图象中找到有用的解题信息。

欧姆定律在串、并联电路计算中的应用题型归类及解题技巧【题型归类】一、串、并联电路中的计算方法指引：利用欧姆定律解题时要注意：（1）上下标要统一。

在实际电路中，往往有几个用电器，即使是同一个用电器，在不同时刻的I、U 值也不同，因此在应用欧姆定律解题时应对同一用电器同一时刻的I、U值标上统一的上下标，以避免张冠李戴。

（2）单位统一。

欧姆定律中的各物理量的单位一定要统一。

例如有kV、mA 等单位时，要注意换成V、A。

【例1】如图甲所示的电路，电源电压保持不变。

闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光。

在图乙中绘制出电流表与两电压表示数关系的图象，则电源电压为______V，滑动变阻器的最大阻值为_______Ω，小灯泡正常发光时的电阻为_______Ω。

二、I-U关系图像方法指引：I-U关系图像是一条直线时，说明是定值电阻，阻值不发生变化；I-U图像是曲线的，说明是非定值电阻，阻值会发生变化，该图像上的每个点表示的都是在该位置时对应的电阻值，故计算时只能从图像中读出相应的电流、电流值代入计算。

【例2】如图甲所示电路，电源电压为6V且不变，R为定值电阻。

闭合开关S，将滑动变阻器R的滑片P从a端向b端移动过程中，电压表和电流表的示数变化情况如乙图所示。

则（）A.定值电阻的阻值是20ΩB.滑动变阻器的最大阻值是10ΩC.当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的“B”点D.当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的“C”点三、比值的计算 方法指引： 串联电路的分压规律：111222U IR R U IR R == 并联电路的分流规律：1221U R U R = 【例3】如图所示，滑动变阻器R 2的最大阻值与定值电阻R 1相等。

闭合开关S ，当滑片P 在a 端时，电压表示数为2V ，则电源电压为_______V ， 此时电流表示数为I 1，当滑片P 在R 2的中点时，电流表示数为I 2，则I 1：I 2=________。

2024中考物理二轮复习热点题型归纳及训练—电功率计算问题（含解析）1.计算公式：P=UI=W/t(适用于所有电路)由此可得电功W=UIt2.对于纯电阻电路可推导出：P=I2R=U2/R(1)串联电路中常用公式：P=I2R P1：P2：P3：…P n=R1：R2：R3：…：R n(2)并联电路中常用公式：P=U2/R P1：P2=R2：R1(3)无论用电器串联或并联，计算总功率常用公式P=P1+P2+…P n(4)串、并联电路中电流、电压、电阻的特点：电流电压电阻分配规律串联电路I＝I1＝I2U＝U1＋U2R＝R1＋R2分压：U1U2＝R1R2并联电路I＝I1＋I2U＝U1＝U21R＝1R1＋1R2分流：I1I2＝R2R11．（2023•福建）如图是某暖手宝的工作原理图，电源电压恒为6V，电阻R1为10Ω。

闭合开关S，电路的总电流为1A。

求：（1）通过R1的电流。

（2）电阻R2的阻值。

（3）电路消耗的总电功率。

【解答】解：（1）由电路图知，闭合开关S，两个电阻并联，根据并联电压规律知，R1和R2并联U1＝U2＝U＝6V；R1的电流1=11=610=0.6；（2）根据并联电流特点知，R2的电流I2＝I﹣I1＝1A﹣0.6A＝0.4A，由I=知，R2的电阻2=22=60.4=15；（3）电路消耗的总电功率P＝UI＝6V×1A＝6W。

2．（2023•江西）如图所示，电源电压恒定不变，灯L1标有“3V，3W”字样，灯L2标有“3V，6W”字样，闭合开关S，两灯均正常发光。

求：（1）灯L1的电阻；（2）电流表的示数；（3）电路消耗的总功率。

【解答】解：由图可知，两灯并联，电流表测量干路电流，两灯此时都正常发光。

（1）由=2可得，灯L1的电阻：1=1额21=(3p23=3；（2）已知并联电路中干路电流等于各支路电流之和，由P＝UI可得，干路电流为：I＝I1+I2=11+22=33+63=1A+2A＝3A，即电流表的示数为3A；（3）电路消耗的总功率：P＝P1+P2＝3W+6W＝9W。

中考物理常考实验题(附答案和解析)1．（4分）在测量“小灯泡正常发光时的电阻”的实验中，选用电压恒为6V的电源，额定电压“3.8V”的小灯泡。

如图甲中是未连接完整的实验电路。

（1）请你用笔画线代替导线，将图甲所示的实物电路连接完整。

（要求：滑动变阻器的滑片P向A端移动时小灯泡变暗，连线不能交叉）（2）闭合开关后，调节滑动变阻器的滑片P，当电压表示数为 3.8 V时，小灯泡正常发光。

此时电流表的示数如图乙所示，则灯泡正常发光的电阻是10Ω。

（3）若实验时，上述电路中仅电压表上标有“15V”的接线柱已损坏，且暂无条件修复。

在不更换器材的情况下为了能继续完成实验，你的方法是：用电压表0～3V量程并联在滑动变阻器两端。

【考点】IM：伏安法测电阻的探究实验．【分析】（1）根据实验原理连接实物电路图。

（2）灯泡在额定电压下的功率为额定功率；由图示电流表确定其量程与分度值，然后读出其示数；最后由欧姆定律求出灯泡电阻。

（3）可以把电压表与滑动变阻器并联，然后进行实验。

【解答】解：（1）滑动变阻器的滑片P向A端移动时小灯泡变暗，滑动变阻器应接B接线柱，把滑动变阻器串联接入电路，实物电路图如图所示：（2）当电压表示数等于灯泡额定电压3.8V时灯泡正常发光；由图乙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.38A，灯泡电阻R＝＝＝10Ω。

（3）电源电压为6V，灯泡正常发光时，滑动变阻器两端电压为6V﹣3.8V＝2.2V＜3V，电压表15V接线柱损坏，电压表可以选择0～3V量程，把电压表并联在滑动变阻器两端。

故答案为：（1）实物电路图如图所示；（2）3.8；10；（3）用电压表0～3V量程并联在滑动变阻器两端。

【点评】本题考查了连接实物电路图、对电表读数、求灯泡电阻、实验电路设计，对电表读数时，要先确定其量程与分度值，然后再读数，读数时视线要与电表刻度线垂直。

2．（4分）按要求填空：（1）在探究平面镜成像的规律实验中，应选择较薄（选填“厚”或“薄”）的玻璃板做实验。

专题31动态电路的定量计算【核心考点精讲】1、试题类型（1）开关闭合与断开引起电路变化。

（2）滑动变阻器滑片移动引起电路变化。

2、解题技巧分析电路，并画出不同状态下的等效电路图，画图时去掉电路中由于断路或短路等不工作部分，使电路变成最简单、最直观的工作电路。

【必刷题型精练】1．（2022•张家界中考）如图所示，电源电压保持不变，R1＝10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压和滑动变阻器的最大值分别为（）A．6V20ΩB．4V20ΩC．6V10ΩD．4V10Ω解：当滑片P在a端时，滑动变阻器接入的电阻最大，由图乙可知，此时电压表的示数为4V，电流表示数为0.2A，R P最大==40.2=20，当滑片P在b端时，滑动变阻器接入的电阻为0，此时电压表的示数为0，电流表示数为0.6A，电源电压：U＝I b R1＝0.6A×10Ω＝6V。

答案：A。

2．（2022•内蒙古中考）如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示。

下列说法正确的是（）A．定值电阻R的阻值是8ΩB．定值电阻R的阻值是4ΩC．滑动变阻器的阻值范围是0～18ΩD．滑动变阻器的阻值范围是0～12Ω解：AB、由电路图甲可知，定值电阻R与滑动变阻器串联，电压表测量定值电阻R两端的电压，电流表测量整个电路中的电流；由图乙可知，当滑片在a端时，电压表和电流表的示数最大；由欧姆定律可得R==91.5=6Ω，故A和B均错误；CD、由图乙可知，电源电压为U＝9V；当滑片P在b端时，电路中的电流最小，为0.5A，则电路中的总电阻：R总=′=90.5=18Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R滑大＝R总﹣R＝18Ω﹣6Ω＝12Ω，故C错误，D正确。

答案：D。

3．（2022•广元中考）如图甲所示电路中，电阻R1＝2Ω，R3是0～10Ω的滑动变阻器，电源电压恒为6V。

中考物理电路计算常考题型
类型一开关、变阻器引起的电路变化
1．如图所示，电源电压为9 V，并且保持不变，滑动变阻器的最大阻值为20 Ω，小灯泡上标有“6 V 3 W”字样。

求
(1)灯泡的电阻和正常工作时的电流是多少；
(2)当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大；
(3)保持滑动变阻器的位置不变，闭合S、S1、S2，此时电流表示数为2 A，求R0的阻值。

类型二电路安全前提下的取值范围问题
2．如图所示，电源电压为6 V，小灯泡标有“4 V 1.6 W”的字样，定值电阻R＝20 Ω，不考虑温度对灯丝电阻的影响，滑动变阻器上标有“0～20 Ω
1 A”字样。

求：
(1)小灯泡的电阻为多大。

(2)若只闭合S、S1时，要使电路消耗的功率最小，此时滑动变阻器的滑片应向哪端移动；此时电路消耗最小功率是多少瓦。

(3)若电流表的测量范围为0～0.6 A，电压表的测量范围为0～3 V，当只闭合S与S2时，在不损坏用电器的前提下，求滑动变阻器的取值范围。

模型一：基本型
模型特点：这类题型一般由已知量、电路图、简单电路物理量计算三部分组成。

模型方法：1、对照电路图，把题目中已知量在电路图中标示出来。

2、明确电路串并联关系，电表测量位置。

3、寻找计算量与已知量之间的电路关系：①串并联电路电流、电阻、电压关系。

②欧姆定律
模板题1．如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V。

求：
（1）电阻R1两端的电压；
（2）通过电阻R2的电流。

【答案】（1）4V；（2）0.2A
模型二：多组开关型
模型特点：电路中存在多组开关，导致电路存在多种串并联关系
模型方法：1、对照电路图，把题目中已知量在电路图中标示出来。

2、明确电路串并联关系，电表测量位置。

3、根据电表示数及已知量建立等量关系，列出开关断开闭合时电路方程。

4、寻找计算量与已知量之间的电路关系：①串并联电路电流、电阻、电压关系。

②欧姆定律
模板题2（5分）如图所示，电源电压不变，当S1闭合，S2断开时，电流表读数是0.4A，电压表读数是2V，当S1断开，S2闭合时，电流表读数为0.2A,电压表读数是4V。

求：（1）R1、R2的阻值
（2）定值电阻R的阻值和电源电压。

【答案】（1）5Ω、20Ω；（2）10Ω、6V。

初中物理中考常见题型有关多档位电热器的计算【知识积累】1、考点解读：中考中有关多档位电热器的问题一般涉及两个电阻和多个开关，通过开关的闭合、断开或者其他方式改变电阻的连接方式，使电路在电源电压不变的情况下，改变电路总功率。

当电路的总功率最大时，电热器处于高温挡；当电路的总功率较大时，电热器处于中温挡；当电路的总功率最小时，电热器处于低温挡。

电路的总功率要利用公式P=RU 2来分析，即在电源电压一定时，电路的总电阻越小，电路的总功率越大，用电器的档位越高。

2、串联型：串联型的两档位电热器往往采用短路式电路，短路开关断开时两个电阻串联，电路中的电阻最大，根据P=RU 2可知，此时电路总功率最小，电热器处于低温挡；短路开关闭合时，只有一个电阻接入电路，电路中的电阻最小，根据P=RU 2可知，此时电路总功率最大，电热器处于高温挡。

3、并联型：并联型的两档位电热器往往采用单一支路开关式电路，当支路开关闭合时，两电阻并联，电路中的总电阻最小，根据公式P=RU 2可得，在电源电压U 一定的情况下，电路的总功率最大，则电热器处于高温挡；当支路开关断开时，只有另一条支路上的电阻接入电路，电路中的总电阻最大，根据P=RU 2可得，电路的总功率最小，此时电热器处于低温挡 。

【典型习题】1、某品牌电热水壶有“加热”和“保温”两个挡位，其内部简化电路图如图甲所示，定值电阻R 1的U ﹣I 图像如图乙所示。

已知U ＝220V 、R 2＝525.8Ω、c 水＝4.2×103J/（kg•℃）、ρ水＝1.0×103kg/m 3。

（1）求定值电阻R 1的阻值；（2）当S1闭合、S2断开时，电热水壶处于______挡位，求电热水壶此挡位的功率______；（3）已知电热水壶加热效率为80%，将1.5L水从20℃加热到100℃，求水吸收的热量和加热所需时间。

2、如图所示是速热型电热水龙头的电路简图，R1、R2为电热丝，通过操作开关，可以提供温水和热水，相应参数如表。

中考物理电路图解题步骤及专题练习题（含答案解析）一、画电路图题型首先，画电路图题型大约可分为以下几种：1、看实物画出电路图。

2、明确每个元件的位置，然后作图3、看图连元件作图。

4、根据要求设计电路。

5、识别错误电路，并画出正确的图。

一般考试就以上四种作图，下面就它们的作图方法详细说明。

1、看实物画电路图关键是在看图，图看不明白，就无法作好图。

中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

2、明确元件位置后作图顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。

对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分*点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。

并标出中文“合”字。

首先要清楚有几条支路，每条支路中有几个元件，分别是什么。

特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。

在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。

3、看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。

若是并联电路，在电路较长上找出分点和合点并标出。

并明确每个元件所处位置。

(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。
