变频空调器室内外机通讯电路工作原理
- 格式:docx
- 大小:355.34 KB
- 文档页数:5

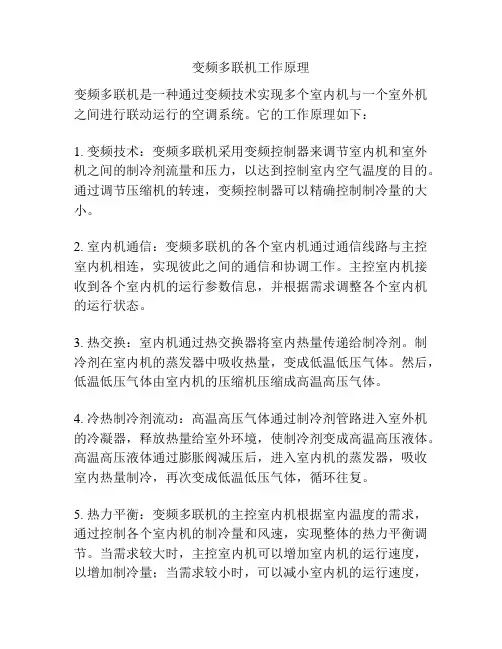

变频多联机工作原理
变频多联机是一种通过变频技术实现多个室内机与一个室外机之间进行联动运行的空调系统。
它的工作原理如下:
1. 变频技术:变频多联机采用变频控制器来调节室内机和室外机之间的制冷剂流量和压力,以达到控制室内空气温度的目的。
通过调节压缩机的转速,变频控制器可以精确控制制冷量的大小。
2. 室内机通信:变频多联机的各个室内机通过通信线路与主控室内机相连,实现彼此之间的通信和协调工作。
主控室内机接收到各个室内机的运行参数信息,并根据需求调整各个室内机的运行状态。
3. 热交换:室内机通过热交换器将室内热量传递给制冷剂。
制冷剂在室内机的蒸发器中吸收热量,变成低温低压气体。
然后,低温低压气体由室内机的压缩机压缩成高温高压气体。
4. 冷热制冷剂流动:高温高压气体通过制冷剂管路进入室外机的冷凝器,释放热量给室外环境,使制冷剂变成高温高压液体。
高温高压液体通过膨胀阀减压后,进入室内机的蒸发器,吸收室内热量制冷,再次变成低温低压气体,循环往复。
5. 热力平衡:变频多联机的主控室内机根据室内温度的需求,通过控制各个室内机的制冷量和风速,实现整体的热力平衡调节。
当需求较大时,主控室内机可以增加室内机的运行速度,以增加制冷量;当需求较小时,可以减小室内机的运行速度,
以减少制冷量,以此达到节能的目的。
通过以上工作原理,变频多联机可以实现在不同房间之间进行独立控制和协同工作,提供个性化的舒适空调体验,并且相比传统的集中式空调系统具有更高的能效及更低的运行成本。

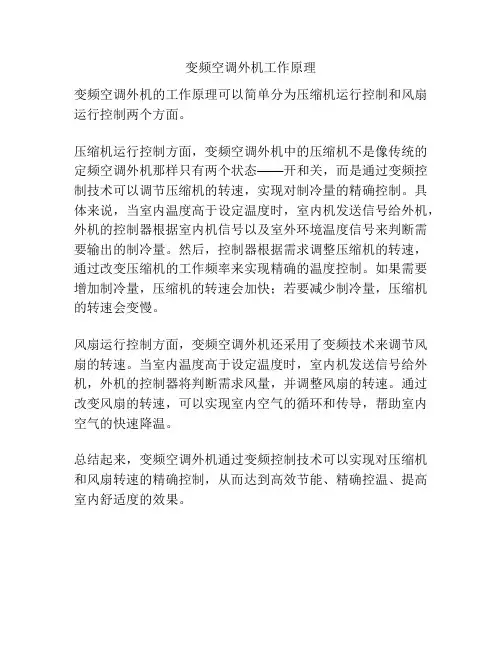

变频空调外机工作原理
变频空调外机的工作原理可以简单分为压缩机运行控制和风扇运行控制两个方面。
压缩机运行控制方面,变频空调外机中的压缩机不是像传统的定频空调外机那样只有两个状态——开和关,而是通过变频控制技术可以调节压缩机的转速,实现对制冷量的精确控制。
具体来说,当室内温度高于设定温度时,室内机发送信号给外机,外机的控制器根据室内机信号以及室外环境温度信号来判断需要输出的制冷量。
然后,控制器根据需求调整压缩机的转速,通过改变压缩机的工作频率来实现精确的温度控制。
如果需要增加制冷量,压缩机的转速会加快;若要减少制冷量,压缩机的转速会变慢。
风扇运行控制方面,变频空调外机还采用了变频技术来调节风扇的转速。
当室内温度高于设定温度时,室内机发送信号给外机,外机的控制器将判断需求风量,并调整风扇的转速。
通过改变风扇的转速,可以实现室内空气的循环和传导,帮助室内空气的快速降温。
总结起来,变频空调外机通过变频控制技术可以实现对压缩机和风扇转速的精确控制,从而达到高效节能、精确控温、提高室内舒适度的效果。
变频空调器室内外机通讯电路工作原理变频空调的室内外机通讯电路是实现室内机和室外机之间的信息交流和数据传输的重要部件。
其工作原理是基于一种双向通信协议,在室内机和室外机之间建立一个稳定、可靠的通信链路,使得两者能够实时地交换各种控制信息,从而实现对空调系统的精确控制和监测。
变频空调的室内外机通讯电路通常由以下几个组成部分所构成:室内板、室外控制板、串口模块、通信线路和通信协议。
1.室内板:室内板是变频空调室内机的主控制板,负责采集和处理各种室内环境参数的数据,并将其发送给室外机以便室外机进行温度调节。
它通过串口与室外机的控制板进行通信,并接收来自室外机的控制指令。
2.室外控制板:室外控制板是变频空调室外机的主控制板,它负责控制和调节室外机的动力系统,如压缩机、风扇等。
它通过串口与室内板进行通信,以接收室内机传输过来的控制信息,并根据这些信息对室外机进行相应的控制。
3.串口模块:串口模块是连接室内板和室外控制板的重要组件,它负责将室内板和室外控制板之间的信息转换为串行数据,并通过通信线路传输。
在室内板和室外控制板之间建立一条稳定的数据通信链路,并在这条链路上实现双向的数据传输。
4.通信线路:通信线路是室内板和室外控制板之间的物理连接介质,它可以是电线、光纤或无线信号等。
通信线路的质量和稳定性直接影响到室内板和室外控制板之间的数据传输质量和通信效果。
5.通信协议:通信协议是室内板和室外控制板之间进行数据传输时所遵循的规则和标准,它规定了数据传输的格式、数据包的组成、通信速率等。
常用的通信协议包括RS485、MODBUS等。
变频空调的室内外机通讯电路工作原理如下:首先,在变频空调系统安装和启动时,室内板会向室外控制板发送一个启动命令,告知室外机开始工作。
室内板采集室内环境参数的数据,并将其转换成数值信号,通过串口模块将这些数据发送给室外控制板。
室外控制板接收到室内板传输过来的数据后,根据接收到的数据进行相应的处理,如判断室内温度是否达到设定值、判断是否需要调整风速和压缩机运行频率等。
变频空调器室内外机通讯电路工作原理变频空调器通常由室内机和室外机组成,而这两个单元之间的通讯电路起着至关重要的作用。
它们通过通讯电路进行数据传输和相互控制,以实现协调工作和提高整体性能。
本文将详细介绍变频空调器室内外机通讯电路的工作原理。
1.通讯协议变频空调器的室内外机通讯采用特定的通讯协议,其中最常见的是RS485通讯协议。
RS485是一种在多点通信系统中能够实现高速、远距离数据传输的通讯协议。
它采用差分信号传输,能有效抵抗干扰和噪声,并提供多个节点之间的可靠通讯。
2.数据传输通讯电路的主要任务是在室内机和室外机之间传输控制命令、参数设置和传感器数据等信息。
在传输过程中,数据被转换成数字信号,通过通讯线路传输,并在接收端重新转换为原始数据。
当室内机需要向室外机发送控制命令或参数时,它会将数据编码并通过通讯线路发送。
在室外机接收到数据后,它会解码,根据指令执行相应的操作。
3.数据校验为了确保数据的准确性和完整性,通讯电路通常使用校验位来检测传输过程中是否出现错误。
常见的校验位包括奇偶校验、循环冗余校验(CRC)等。
在数据传输时,发送端会为每个数据帧附加校验位,在接收端通过对接收到的数据帧进行校验,来验证数据的正确性。
4.组网方式变频空调器室内外机的通讯电路通常采用星形拓扑结构进行组网。
在星形拓扑中,室内机作为主节点,室外机作为从节点。
通过通讯线路将各个室外机连接到室内机上,并与室内机进行通讯。
这种组网方式简单可靠,能够满足多个室外机同时与室内机通讯的需求。
5.控制策略通过室内外机的通讯电路,可以实现多种控制策略,以满足不同的需求。
例如,室内机可以通过通讯电路获取室外机的工作状态和环境参数,从而根据实际情况调整运行模式和设置参数。
同时,室外机可以通过通讯电路向室内机发送故障信息,以便及时进行故障排查和维修。
总结:变频空调器室内外机通讯电路是实现两者之间协调工作的关键。
通过通讯协议、数据传输、数据校验、组网方式和控制策略等多个方面的配合,室内外机能够实现相互之间的信息传输和控制,从而提高空调系统的整体性能和效率。

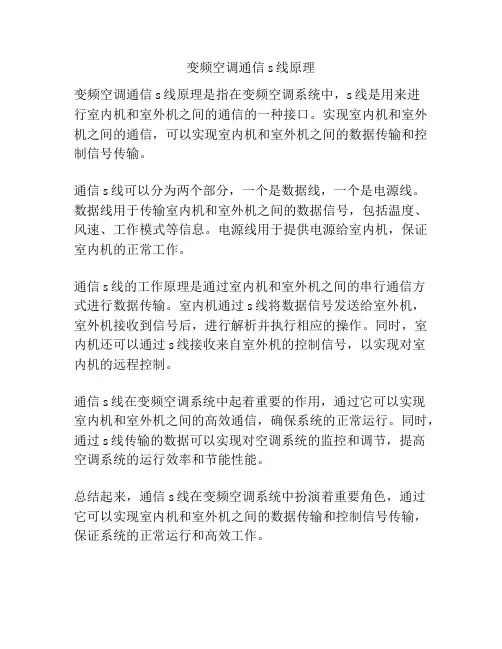

变频空调通信s线原理
变频空调通信s线原理是指在变频空调系统中,s线是用来进
行室内机和室外机之间的通信的一种接口。
实现室内机和室外机之间的通信,可以实现室内机和室外机之间的数据传输和控制信号传输。
通信s线可以分为两个部分,一个是数据线,一个是电源线。
数据线用于传输室内机和室外机之间的数据信号,包括温度、风速、工作模式等信息。
电源线用于提供电源给室内机,保证室内机的正常工作。
通信s线的工作原理是通过室内机和室外机之间的串行通信方
式进行数据传输。
室内机通过s线将数据信号发送给室外机,
室外机接收到信号后,进行解析并执行相应的操作。
同时,室内机还可以通过s线接收来自室外机的控制信号,以实现对室
内机的远程控制。
通信s线在变频空调系统中起着重要的作用,通过它可以实现
室内机和室外机之间的高效通信,确保系统的正常运行。
同时,通过s线传输的数据可以实现对空调系统的监控和调节,提高
空调系统的运行效率和节能性能。
总结起来,通信s线在变频空调系统中扮演着重要角色,通过
它可以实现室内机和室外机之间的数据传输和控制信号传输,保证系统的正常运行和高效工作。
变频空调通信电路原理及光耦检测⼀、通信规则及电路组成1、通信原理空调器通电后,由主机(室内机)向副机(室外机)发送信号或由室外机向室内机发送信号,均在收到对⽅信号并处理完50ms后进⾏。
通信以室内机为主,正常情况室内机发送信号之后等待接收,如500ms仍未接收到反馈信号,则再次发送当前的命令,如果2min内仍未收到室外机的应答(或应答错误),则出错报警,同时发送信号命令给室外机。
以室外机为副机,室外机未接收到室内机的信号时,则⼀直等待,不发送信号。
下图所⽰为通信电路简图,其中,RC1为室内机发送光耦、RC2为室内机接收光耦, PC1为室外机发送光耦、PC2为室外机接收光耦。
空调器通电后,室内机和室外机主板就会⾃动进⾏通信,按照既定的通信规则,⽤脉冲序列的形式将各⾃的电路状况发送给对⽅,收到对⽅正常的信号后,室内机和室外机电路均处于待机状态。
当进⾏幵机操作时,室内机CPU把预置的各项⼯作参数及幵机指令送到RC1的输⼊端,通过通信回路进⾏传输;室外机PC2输⼊端收到幵机指令及⼯作参数内容后,由输出端将序列脉冲信号送给室外机CPU,整机幵机,按照预定的参数运⾏。
室外机CPU在接收到信号50ms后输出反馈信号到PC1的输⼊端,通过通信回路传输到室内机RC2输⼊端,RC2 输出端将室外机传来的各项运⾏状况参数送⾄室内机CPU,根据收集到的整机运⾏状况参数确定下⼀步对整机的控制。
由于室内机和室外机之间相互传递的通信信息产⽣于各⾃的CPU,其信号幅度<5V。
⽽室内机与室外机的距离⽐较远,如果直接⽤此信号进⾏室内机和室外机的信号传输,很难保证信号传输的可靠度。
因此,在变频空调器中,通信回路⼀般都采⽤单独的电源供电,供电电压多数使⽤直流24V,通信回路采⽤光耦传送信号,通信回路与室内机和室外机主板上的电源完全分幵,形成独⽴的回路。
2、通信电路专⽤电源设计形式通信电路的作⽤是⽤于室内机主板CPU和室外机主板CPU交换信息。

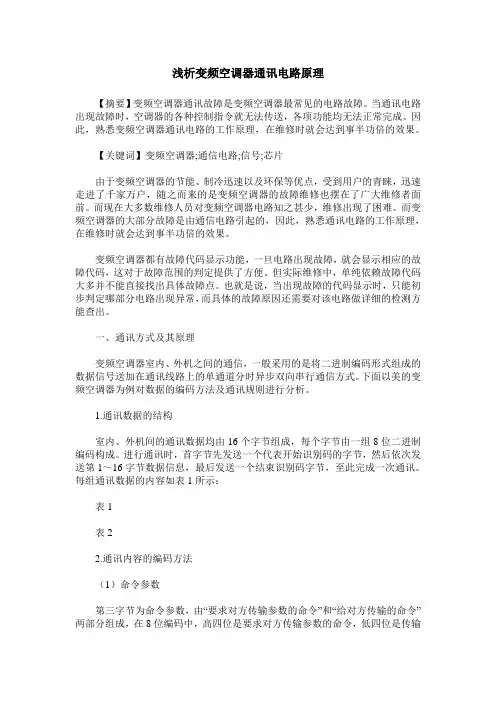

浅析变频空调器通讯电路原理【摘要】变频空调器通讯故障是变频空调器最常见的电路故障。
当通讯电路出现故障时,空调器的各种控制指令就无法传送,各项功能均无法正常完成。
因此,熟悉变频空调器通讯电路的工作原理,在维修时就会达到事半功倍的效果。
【关键词】变频空调器;通信电路;信号;芯片由于变频空调器的节能、制冷迅速以及环保等优点,受到用户的青睐,迅速走进了千家万户,随之而来的是变频空调器的故障维修也摆在了广大维修者面前。
而现在大多数维修人员对变频空调器电路知之甚少,维修出现了困难。
而变频空调器的大部分故障是由通信电路引起的,因此,熟悉通讯电路的工作原理,在维修时就会达到事半功倍的效果。
变频空调器都有故障代码显示功能,一旦电路出现故障,就会显示相应的故障代码,这对于故障范围的判定提供了方便。
但实际维修中,单纯依赖故障代码大多并不能直接找出具体故障点。
也就是说,当出现故障的代码显示时,只能初步判定哪部分电路出现异常,而具体的故障原因还需要对该电路做详细的检测方能查出。
一、通讯方式及其原理变频空调器室内、外机之间的通信,一般采用的是将二进制编码形式组成的数据信号送加在通讯线路上的单通道分时异步双向串行通信方式。
下面以美的变频空调器为例对数据的编码方法及通讯规则进行分析。
1.通讯数据的结构室内、外机间的通讯数据均由16个字节组成,每个字节由一组8位二进制编码构成。
进行通讯时,首字节先发送一个代表开始识别码的字节,然后依次发送第1~16字节数据信息,最后发送一个结束识别码字节,至此完成一次通讯。
每组通讯数据的内容如表1所示:表1表22.通讯内容的编码方法(1)命令参数第三字节为命令参数,由“要求对方传输参数的命令”和“给对方传输的命令”两部分组成,在8位编码中,高四位是要求对方传输参数的命令,低四位是传输给对方的命令,高四位和低四位可以自由组合。
(2)参数内容如表2所示,第四字节至第十五字节分别可表示十二项参数内容,每一字节主、辅机所表示的内容略有差别。
变频空调内外机通信原理一、概述变频空调是一种能够根据室内温度变化自动调节制冷或制热效果的空调设备。
为了实现室内外机之间的通信和协调工作,变频空调采用了一定的通信原理。
本文将详细探讨变频空调内外机通信原理的相关内容。
二、变频空调内外机通信的需求在变频空调系统中,室内机和室外机之间需要进行通信以实现协同工作。
室内机需要向室外机发送控制信号,告知室外机当前的工作状态和需求,室外机则需要根据室内机的信号进行相应的调节和控制。
因此,变频空调内外机通信的需求主要包括以下几个方面: 1. 传输控制信号:室内机向室外机传输控制信号,告知室外机当前的工作模式、温度设定值、风速等参数。
2. 接收反馈信号:室外机向室内机发送反馈信号,告知室内机当前的工作状态、室外环境温度等信息。
3. 实现协同工作:通过通信,室内机和室外机可以实现协同工作,根据实时的环境变化和需求进行调节和控制。
三、变频空调内外机通信原理变频空调内外机通信原理主要包括信号传输和协议规定两个方面。
3.1 信号传输变频空调内外机通信采用了电缆传输的方式。
一般情况下,室内机和室外机之间通过一根电缆进行连接。
该电缆包括了多个导线,用于传输控制信号和反馈信号。
3.2 协议规定为了确保室内机和室外机之间的通信正常进行,变频空调内外机通信采用了一定的协议规定。
这些协议规定了通信的格式、数据的传输方式以及错误处理等内容,保证了通信的可靠性和稳定性。
变频空调内外机通信协议一般包括以下几个方面的内容: 1. 数据帧格式:规定了数据帧的结构,包括起始位、数据位、校验位等。
通过数据帧的格式,室内机和室外机可以正确解析和处理通信数据。
2. 数据传输方式:规定了数据的传输方式,一般采用串行传输方式。
通过串行传输,可以有效减少通信线路的复杂度和成本。
3. 错误处理机制:为了保证通信的可靠性,协议规定了错误处理机制。
当通信出现错误时,可以通过重新发送数据帧或者进行错误校验等方式进行处理。

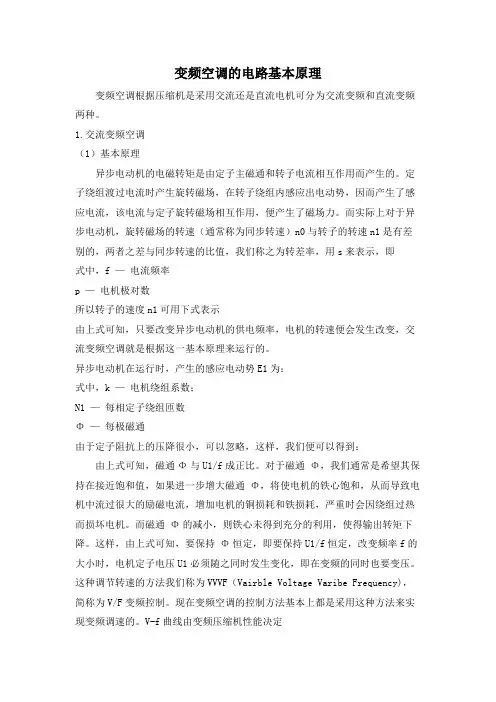

变频空调的电路基本原理变频空调根据压缩机是采用交流还是直流电机可分为交流变频和直流变频两种。
1.交流变频空调(1)基本原理异步电动机的电磁转矩是由定子主磁通和转子电流相互作用而产生的。
定子绕组渡过电流时产生旋转磁场,在转子绕组内感应出电动势,因而产生了感应电流,该电流与定子旋转磁场相互作用,便产生了磁场力。
而实际上对于异步电动机,旋转磁场的转速(通常称为同步转速)n0与转子的转速n1是有差别的,两者之差与同步转速的比值,我们称之为转差率,用s来表示,即式中,f —电流频率p —电机极对数所以转子的速度n1可用下式表示由上式可知,只要改变异步电动机的供电频率,电机的转速便会发生改变,交流变频空调就是根据这一基本原理来运行的。
异步电动机在运行时,产生的感应电动势E1为:式中,k —电机绕组系数;N1 —每相定子绕组匝数Φ —每极磁通由于定子阻抗上的压降很小,可以忽略,这样,我们便可以得到:由上式可知,磁通Φ与U1/f成正比。
对于磁通Φ,我们通常是希望其保持在接近饱和值,如果进一步增大磁通Φ,将使电机的铁心饱和,从而导致电机中流过很大的励磁电流,增加电机的铜损耗和铁损耗,严重时会因绕组过热而损坏电机。
而磁通Φ的减小,则铁心未得到充分的利用,使得输出转矩下降。
这样,由上式可知,要保持Φ恒定,即要保持U1/f恒定,改变频率f的大小时,电机定子电压U1必须随之同时发生变化,即在变频的同时也要变压。
这种调节转速的方法我们称为VVVF(Vairble Voltage Varibe Frequency),简称为V/F变频控制。
现在变频空调的控制方法基本上都是采用这种方法来实现变频调速的。
V-f曲线由变频压缩机性能决定(2) 交流变频控制器的原理框图变频控制器的原理框图如下所示,220V/50Hz的市电经整流滤波后得到310V左右的直流电,此直流电经过逆变后,就可以得到用以控制压缩机运转的变频电源。
(3)实现V/F变频控制的方法脉宽调制(PWM):在输出电压每半个周期内,把输出电压的波形分成若干个脉冲波,由于输出电压的平均值与脉冲的占空比(脉冲的宽度除以脉冲的周期称为占空比)成正比,所以在调节频率的同时,不改变脉冲电压幅度的大小,而是改变脉冲的占空比,可以实现变频也变压的效果。
变频空调器室内外机通讯电路工作原理变频空调器室内外机通讯电路通常使用串行通信方式进行数据传输。
室内机作为主机,室外机作为从机。
室内机通过串口输出数据,并将其转换为串行通信信号,通过通讯线路发送给室外机。
室外机接收到室内机发送的信号后,进行解码处理,并将数据发送给室内机进行处理。
具体工作原理如下:1.室内机与室外机建立通讯连接:室内机与室外机通过通讯线路建立连接,通常使用RS485串行通信协议。
RS485协议是一种串行通信协议,可以实现多机通讯,适用于远距离通讯,具有传输速率高、抗干扰能力强等特点,非常适合用于室内外机通讯。
2.室内机发送控制信息:室内机根据用户的操作控制,通过串口将相应的控制信息发送给室外机。
控制信息包括温度设定值、工作模式、风速等。
3.室外机接收控制信息:室外机接收到室内机发送的控制信息后,进行解码处理。
解码器会将串行通信信号转换为数字信号,并将其解析为控制信息。
4.室外机执行控制指令:室外机根据接收到的控制信息进行相应的操作。
比如,根据温度设定值调整压缩机的转速,调整风扇的转速等。
5.室外机发送状态信息:室外机在执行完控制指令后,将执行结果以及自身的状态信息通过串口发送给室内机。
状态信息包括室外机的运行状态、故障信息、温度传感器的数据等。
6.室内机接收状态信息:室内机接收到室外机发送的状态信息后,进行解码处理。
解码器将接收到的串行通信信号转换为数字信号,并将其解析为状态信息。
7.室内机显示状态信息:室内机将解析后的状态信息,通过液晶显示屏等方式展示给用户。
用户可以通过室内机的显示屏实时了解室外机的运行状态、温度传感器的数据等信息。
总结起来,变频空调器室内外机通讯电路的工作原理是通过串行通信方式实现室内机与室外机之间的数据传输和控制指令的交互。
室内机向室外机发送控制信息,室外机接收并执行控制指令,然后将执行结果和状态信息发送给室内机,室内机将状态信息显示给用户。
这种通讯方式使得用户可以方便地了解和控制变频空调器的运行状态。
变频空调电路工作原理
变频空调的电路工作原理主要分为压缩机控制电路、变频驱动电路和控制信号输入电路三部分。
1. 压缩机控制电路:变频空调的核心是压缩机控制电路,其主要功能是控制压缩机的运行和停止。
这一部分电路接收来自外部的温度信号和用户的设定温度信号,经过处理后,输出给变频驱动电路,控制压缩机的转速。
2. 变频驱动电路:变频驱动电路是变频空调的关键部分,用于控制压缩机的转速。
它接收压缩机控制电路传递过来的控制信号,并根据信号的变化来调节输出频率,从而控制压缩机的转速。
变频驱动电路可以调节压缩机的容量,使其根据室内温度的变化实现无级调节,提高能效。
3. 控制信号输入电路:控制信号输入电路主要接收用户的设定温度信号,并将其传递给压缩机控制电路进行处理。
用户可以通过面板或遥控器输入所需的温度设定值,控制信号输入电路将这些信号传递给压缩机控制电路,以控制压缩机的运行。
综上所述,变频空调的电路工作原理是通过压缩机控制电路接收温度信号和用户设定的温度信号,并通过变频驱动电路调节压缩机的转速,从而实现对室内温度的控制和调节。
变频空调电路原理和系统原理分析一、变频空调电路原理分析1.电源系统:变频空调的电源系统主要由变频器、整流器、滤波器等组成。
变频器将220V、50Hz的交流电转换为直流电,然后通过整流器进行滤波去除杂波,最后得到稳定的直流电供给压缩机驱动电机。
2.控制系统:变频空调的控制系统主要由微电脑控制器、温度传感器、压力传感器以及驱动电机等组成。
微电脑控制器负责控制整个系统的运行,实时监测室内温度、压力等参数,并根据设定的目标温度和制冷需求来控制压缩机的运转频率。
3.压缩机及驱动系统:压缩机是变频空调的核心部件,通过压缩制冷剂将室内热量排出,从而实现室内温度的降低。
驱动系统由变频器和电机组成,其中变频器可以调节电机的运转频率,从而控制压缩机的制冷能力。
4.制冷系统:制冷系统主要由蒸发器、冷凝器、节流装置和制冷剂组成。
制冷剂在蒸发器中接触室内空气,吸收热量并蒸发,然后被压缩机吸入,通过冷凝器排出热量,从而实现制冷效果。
节流装置控制制冷剂的流量,使其保持一定的压力和温度。
二、变频空调系统原理分析变频空调系统原理是指变频空调的整体工作原理,包括供冷工作原理和供热工作原理。
1.供冷工作原理:当室内温度高于设定的目标温度时,温度传感器会感应到室内温度的变化,并将信号传输给微电脑控制器。
微电脑控制器通过对室内温度的监测和运算,判断当前制冷需求,并控制变频器调节压缩机的运转频率,以满足室内制冷需求。
2.供热工作原理:当室内温度低于设定的目标温度时,微电脑控制器会判断当前需要供热,并控制变频器调节压缩机的运转频率,以满足室内制热需求。
此时,制冷循环反转,将室外的热量吸收并传递给室内。
变频空调的优势在于能够根据室内温度变化进行智能调节,具有较高的能效比和舒适性。
由于变频空调采用了变频器来控制压缩机的运转频率,有效地减少了能量的浪费,提高了空调的节能性能。
在维修变频空调时,首先需要对空调电路进行检查,包括各部件的电路连接是否正常,电源系统是否供电,控制系统是否工作等。
变频空调内外机通信原理变频空调是一种采用变频技术进行调节的空调系统,其内外机之间的通信原理是通过无线通信方式进行数据传输和控制命令的传递。
下面是一些相关参考内容,不包含链接,共计500字:1. 无线通信技术无线通信技术是变频空调内外机通信的基础,常见的无线通信技术有蓝牙、Wi-Fi和红外线等。
其中,蓝牙技术是一种短距离无线通信技术,常用于手机等设备之间的数据传输;Wi-Fi技术是一种局域网无线通信技术,常用于家庭和办公室网络连接;而红外线技术则是一种常见的无线遥控通信技术,常用于电视、空调等电器设备的控制。
2. 数据传输变频空调内外机通信的主要目的是传输数据,数据包括温度、湿度、运行状态等信息。
在通信过程中,内机通过传感器采集环境信息,并通过控制电路将信息编码成数字信号,然后通过无线通信技术进行传输。
外机接收到数据后,通过解码和处理回应相应的命令。
这样,内外机之间就可以实现数据的传输和命令的交互。
3. 控制命令传递除了数据传输,变频空调内外机通信还需要传递控制命令。
控制命令是由用户输入或者自动控制系统下发的,用于控制空调系统的运行状态、温度设定等参数。
在通信过程中,用户通过遥控器或者手机等终端设备输入控制命令,并通过无线通信技术将命令传输给内机。
内机接收到命令后,通过控制电路解码并执行相关操作,例如调节运行模式和温度设定等参数。
外机在接收到内机的命令后,可以相应地调整自身的工作状态,如改变压缩机的转速和风扇的运行速度等。
4. 通信协议为了保证变频空调内外机通信的稳定和可靠,通常会采用特定的通信协议。
通信协议定义了通信双方之间的数据格式和传输规则,确保数据传输的正确性和安全性。
常见的通信协议有Modbus、BACnet和LonWorks等。
通过通信协议,内外机可以在不同的制造商和不同的通信设备之间实现互操作性,促进通信的顺畅进行。
5. 安全性和隐私保护在变频空调内外机通信中,安全性和隐私保护是非常重要的考虑因素。
变频空调器室内外机通讯电路工作原理
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
变频空调器室内外机通讯电路工作原理
在变频空调中室内外机之间的通讯一般采用双向串行通讯方式,按程序依次一收一发。
根据室内外机总的连线(配线)的多少分为三线制和四线制,其中的两根连线一定是外机的线。
(1)三线制通讯
除了两根电源线外只有一根是主通讯线,因此必须利用电源线中的一根或二根作为公共线构成信号传递回路。
由于电源线的高侧须用光耦隔离,信号搭载的方式分为直流载波和交流载波两种。
1)直流载波型(见下图):
信号搭载于直流电源线的主通讯线(3号配线),2号配线是电源和通讯的公共线,室内机的(也可是室外机)D101、R101、C101构成搭载的直流电源,搭载的信号源通过室内机的收、发隔离光耦→D103、
R103→3号配线-室外机的D501→R501→室外机的收、发隔离光耦一最后通过2号配线回到Cl01上形成一个信号传递回路。
发信隔离光耦为TLP127、PC853H等,要求其输出三极管VCE0>300V。
注:本节通讯电路的所有收信隔离光耦均为TLP521、PC817、PS2501等普通三极管输出型。
2)交流载波型(见下图):
信号是搭载在50/60的交流主电源上,3号配线是主通讯线,1号和2号配线都是电源和通讯的公共线,在交流电源的正半周时通过D151→R151→室内机的发送隔离光耦→3号线→室外机的D26→R53一室外机的接收隔离光耦一最后通过2号配线形成一个信号同路,同样在交流电源的负半周时通过D152、
R152、室内机的接收隔离光耦、3号配线、D27、R52、室外机的发送隔离光耦、最后通过1号配线形成一个信号传递回路。
使用的发送隔离光耦TL541G/J(相同的还有TIP545G/J、TLP741G/J、S22MDIV等)是单向晶闸管(SCR)输出,有的使用双向触发管输出型的(如:TIP560G/J、S21MD3V等),并且要求它们的VDRM>400V,不能用普通低VDRM三极管输出型的TJP331、PC417、TLP521、PC817等代用。
(2)四线制通讯电路(见下图)
室内外机的连(配)线有四根,其中两根是专用的通讯线,另外的两根则是电源线,也是使用直流电源载波的方式,但是为防止室内外机的误配线而造成主控电路的损坏,在外机仍保留收、发隔离光耦(均为TLP521、PC817等)。
(3)一拖二空调通讯电路
使用完全相同的两套通讯电路,下图是一款海尔变频一拖二空调的通讯电路。
(4)故障与检修
此电路故障较少,现象也较简单,开机立即或隔一会儿机器故障代码就显示通讯异常或配线错误;但应注意当外机电源或有故障时也会有相同现象。
检修方法:当机器显示了此故障,排除了内外机配线接触不良后,可以用指针式反复交叉测通讯配线与搭载的电源线间是否有脉冲电压。
如无脉冲电压即可能有故障。
最可靠的方法还是逐一测光耦有无脉冲电压。
特别注意使用室内机电源控制方式的机型,只有在室内机接上时才向室外机传输通讯信息,当遇到通讯电路损坏或外机单片机无法工作时,机器会保护性切断外机的电源并终止信息发送,所以上述方法的测量时间就较短,千万别先误认为是室内机有问题。
