长距离大坡度隧道斜井反坡排水施工技术摘要：西藏地区被誉为“中华水塔”，长江、怒江、澜沧江等大江大河均发源于此，地下水资源极为丰富的同时，也对铁路隧道施工组织造成很大影响。

地下水的处理直接影响隧道施工的安全和进度，本文通过长大富水斜井排水施工组织，总结成功经验，为铁路隧道类似施工情况提供参考。

关键词：隧道施工；反坡排水。

中铁十局集团有限公司XX项目经理部承建的XX隧道3#斜井施工期最大日涌水量17000m³，处理好反坡排水才能为隧道安全、快速推进提供先决条件，为此，以设计单位清污分流专项设计为依托，通过现场实践应用，不断优化设计、创新工艺工法和过程管控机制，高海拔大坡度长距离斜井反坡排水取得了良好实际应用效果。

一、隧道反坡排水总体方案1.1隧道反坡排水设计原则隧道排水按照清污分流的原则将清水和污水分别排放，污水指掌子面至已完成衬砌底板段，指掌子面段150m范围内污水及施工污水和路面冲洗污水。

清水指已完衬砌段至洞口段初支、侧沟收集水，以及掌子面段初支渗水较大处收集的清水隧道清污水量均采用对应段落的正常涌水量计算。

水泵及管路配置方面，污水采用最大涌水量，清水采用正常涌水量。

隧道排水遵循“应截尽截”的原则，底板端头设置清水截水沟，掌子面后方30米至50米处设置污水截水沟，其他初支渗水量大的位置按照要求设置截水沟，尽量减少倒流至掌子面。

1.2隧道涌水设计XX隧道3号斜井，正常涌水量2873 m3/d，最大涌水量5746 m3/d，施工期最大日涌水量17000m³，。

清水和污水采用机械排水，隧道侧壁挂设压排水管，斜井每700米在右侧侧壁设置泵站一组，设置清水泵站、污水泵站各一座，掌子面的清水污水分别汇集抽排至移动水箱后经由固定泵站集中抽排至洞外，清水直接排放至地方水系支流，污水经洞口沉淀池沉淀后经污水处理站处理合格后排放。

二、隧道反坡排水实施2.1掌子面抽排掌子面抽排水的特点：水泵移动多、抽水时间急、抽排要干净。

隧道斜井二衬施工专项方案编制：复核：审核：隧道斜井二衬施工方案一.编制依据1.本标段风道施工图纸以及现场实际情况。

2.省高指隧道施工标准化指南3.福建省高速公路隧道施工要点4.《公路隧道施工技术规范》JTG F60-20095.《公路工程质量检验评定标准》JTG F80/1-20046.斜井作业区施工方案。

二、工程概况1.总体工程概况斜井为xx隧道永久性通风通道，分左右两洞，右斜井洞口位于右洞YK20+678洞轴线右偏120m,长度686.8m，左斜井洞口位于右洞YK20+681洞轴线右偏142m,长度609.8m。

左右斜井各设送、排风道，其中右斜井排风道设计为施工加宽段，作为左右斜井和正洞斜井施工段的运输通道。

设计采用地表风机房。

右正洞送排风道合并到右斜井，左正洞送排风道合并到左斜井，斜井设置中隔板。

左斜井洞身坡度为19.8%，右斜井洞身坡度为18.5%。

ZXJZ0，YXJZ0，ZXJZ5-1，YXJZ5-1，ZXJZ5，YXJZ5段设仰拱，其余地段设计不设仰拱。

2.设计参数斜井段支护类型和衬砌形式见下表支护类型二衬钢筋（mm）二衬C25砼（cm）备注环向钢筋纵向钢筋拱墙仰拱ZXJZ0，YXJZ0 Φ20@200 Φ12@200 50 50 ZXJZ5-1，YXJZ5-1 Φ20@200 Φ12@200 40 40 ZXJZ5，YXJZ5 Φ16@200 Φ12@200 40 40 ZXJZ4-1，YXJZ4-1 Φ16@200 Φ12@200 35ZXJZ4，YXJZ4 35ZXJZ3，YXJZ3 25YXJZ2 20（1）钢筋：仰拱全部设钢筋。

ZXJZ0，YXJZ0拱墙和仰拱钢筋环向为双层Φ20@200mm，纵向为双层Φ12@200mm,层距390mm，保护层厚度为55mm,层间设Φ12@600mm架立筋。

ZXJZ5-1，YXJZ5-1拱墙和仰拱钢筋环向为双层Φ20@200mm，纵向为双层Φ12@200mm,层距290mm，保护层厚度为55mm,层间设Φ12@600mm架立筋。

矿山斜井施工组织方案1. 引言矿山斜井是一种重要的矿井开采方式，它是在自然地面開始准备第一个开采面后，沿地表先向水平方向掘进到井口位置，再沿着坡度掘进到开拓的煤层工作面。

本文档旨在描述矿山斜井施工的组织方案，包括施工前的准备工作、施工过程中的各个环节的安全措施、施工进度计划等内容。

2. 施工前准备2.1 工作人员组成矿山斜井施工需要组建一个专业的施工队伍，队伍成员应包括：施工队长、技术工人、安全员、机械操作员等。

2.2 设备准备施工前需要准备以下设备：•掘进机：用于掘进斜井的主要设备，需要确保设备运行正常、刀具锋利。

•隧道灯具：用于照明施工现场，确保施工工人的安全。

•各类工具：如电钻、铁锹、撬棍等，用于清理施工现场和辅助作业。

2.3 施工方案制定根据煤层地质情况和斜井的设计要求，制定详细的施工方案，包括掘进工艺、掘进进度计划、支护方案等。

2.4 安全措施制定制定施工过程中各个环节的安全措施，包括防止坍塌、防止煤尘爆炸、防止火灾等。

确保施工过程中安全。

3. 施工过程3.1 施工区域布置在施工前，应对施工区域进行充分的清理和布置。

清理施工区域内的杂物和障碍物，确保施工现场的平整。

3.2 掘进斜井按照施工方案，使用掘进机进行斜井的掘进工作。

施工过程中要注意掘进机的稳定性和刀具的使用状况，及时更换和修复。

3.3 提升松动岩石斜井掘进过程中，可能会遇到松散岩石的问题。

在这种情况下，应使用吊车或其他设备进行提升和清理，以保证施工的顺利进行。

3.4 支护斜井斜井掘进完成后，需要对斜井进行支护，以确保施工现场的安全。

支护方案应提前根据具体情况确定，并按照方案进行支护施工。

3.5 安全检查施工过程中应定期进行安全检查，发现问题及时处理和整改。

保证施工现场的安全和施工进度的顺利推进。

4. 施工进度计划根据施工方案和实际情况，制定施工进度计划，明确施工的时间节点和目标。

根据施工进度计划进行施工工作，及时调整和协调，确保施工进度的顺利推进。

第一章编制依据1．1业主提供的《xx金矿改扩建主副井及相关工程》招标文件、招标书附件、工程招标图纸。

1．2业主提供的释疑。

1．3招标书中提供的施工技术规范。

1．3．1 中华人民共和国矿山安全法1．3．2 冶金地下矿山安全规程1．3．3 GB6722-86爆破安全规程1．3．4 GBJ213-90矿山井巷工程施工及验收规范1．3．5 BJ86-85锚杆喷射砼支护技术规范1．3．6 钢筋砼结构工程施工及验收规范（GB20204-92）1．3．7 砼质量控制标准（GB50164-92）1．3．8 钢结构工程及验收规范（GB50205-92）1．3．9 岩金矿山地质与测量工作条理（试行）国金生文字[1989]第02号1．3．10 YSJ416-93有色金属地下开采矿山基建地质规程1．3．11 机械设备安装工程施工及验收规范第二章工程概况及内容2．1工程概况xx金矿位于xx市xx镇境内。

地理坐标东经117042＇～117043＇，北纬28058＇～28059＇。

矿区距xx市350km，距xx市25km。

从矿区经xx市至xx铁路的xx火车站32km，西距xx火车站76km，南至xx 铁路xx火车站112km。

矿区到xx镇有5km的专用公路，交通极为方便。

矿区年平均气温17.20C，一月平均气温 4.70C，七月平均气温28.60C。

年降水量1860mm，无霜期为252天。

矿区内第四系冲击层，主要以粘土为主，混有板岩、千枚岩等角砾，砾径多小于2厘米，呈半胶结或无胶结松散状态，具塑性和压缩性，在外力和动水压力作用下及易软化或潜蚀流动。

主斜井：井口坐标：X=7419.21m Y=8857.17m Z=+130.00m倾角25度，斜长945m，终点标高-270.00m工程地质特征：地表风化带：井口至进深50m，因风化作用裂隙发育，硬度低，稳固性差，易产生坍塌等。

施工时要加强支护。

基岩层：厚260m，为含碳千糜岩，层状结构，片理发育，岩石坚硬—半坚硬，一般f=8~10，整体性、稳定性好。

斜坡道上山掘进施工组织设方案21、施工组织设计1．1，工程概况：本工程属于主井220水平（二中段）采准部份工程中的斜坡道工程，其作用主要是便于人员、设备、材料、设施进入采场，服务于采矿。

利用220主运输巷直接反向掘进斜坡道的施工方法，巷道规格为3*3m（宽*高）巷道净断面为：8.37m2(设计图无明确规定，按惯例拱高取B/3计算断面)，如实际发生变化再另作调整。

目前设计暂无任何支护形式，根据已揭露的岩石地质情况，施工期间有可能出现一定的垮方冒顶，所以应预先做好临时木支架和钢支架支护或锚杆支护的思想和物质准备。

1．2，工程地质及水文地质条件岩石硬度大约为普氏11---12，水文情况，基本无地方下水，在无特殊情况下，地下无水，连施用水也困难。

所以不用担心地下突发涌水和水的危害情况发生。

但在施工作业时应注意观察岩层的变化情况，如出现裂隙、断层、断裂带等情况应及时处理或上报总队长，必须待确定具体施工方案后方准继续工作。

1．3，施工条件220水平主运输巷的施工已具备各种硬性作业条件，如提升，供电，运输，通风，机电，照明，等其它辅助服务条件，给快速高效安全施工创造了必要的条件。

出碴、运输、提升按已形成了的进行组织施工。

在此不详述。

2、施工方案2．1，编制依据2．1．1，承包合同，红石矿业业务通知单。

2．1．2，依据矿山行业有关施工规范和相关技术规程a、有色矿山井巷工程施工及验收规范JGJ4Ｂ—２００１b、爆破安全规程GＢ６２２－２００２c、施工现场临时用电安全技术规范JGJ46—2005d、矿山安全监察条例e、建筑施工安全检查标准JGJ—2002f、建筑机械使用安全技术报规范JGJ2002等与本行业相关的国家部门颁发的相关规程规范以及红石矿业颁发的相关规定。

2．2 施工方案根据220水平的各种设备设施现状和斜坡道施工要求，拟配备两台气腿式钻机人工打钻，乳化炸药爆破作业，以保证巷道断面的外观度，通风采用轴流式对旋通风机压入式通风，耙碴首先采用P-15BA耙斗式装岩机，功率为17KW，技术生产率为17/h.出碴运输采用牵引车式的运输方式，用U型0.95矿斗装碴.直接送达中段罐笼提升至地表.如果刮碴距离太远，耙斗无法刮到时，则可以采用电耙二次转耙的耙碴方式，但要增掘电耙硐室。

第一章概况一、巷道名称：本《作业规程》掘进巷道名称为盛发矿业企业提高主斜井。

二、掘进目旳及用途本巷掘进重要为形成斜井提高运送系统，满足掘进及采矿时旳运送需要。

三、巷道设计长度及服务年限斜井设计长度：460m，服务年限：年四、估计开竣工时间：正常条件下，本掘进工作面自月份动工，估计月份竣工。

第二章地面位置及水文地质状况第一节地面相对位置及邻近开采状况待掘巷道地面为山岭，其临近有原掘老空区及巷道（详见施工平面图）。

第二节水文地质一、水文状况本工程硐口处有一小溪，随季节流水加大，掘进 m后右部有老空区，目前正在排水，需与斜井留有足够旳安全距离，施工中应加强观测。

根据甲方提供旳技术资料显示，本区下部存在涌水旳也许，故需加强施工中旳探放水工作。

施工中必须坚持“有疑必探，先探后掘”旳探放水原则，保证安全生产。

二、地质状况据甲方提供旳地质资料及已掘巷道，本区浅部地质状况很好，深部地质资料不详，也许存在较大断层，施工中需加强地质编录工作。

第三章巷道布置及支护阐明第一节巷道布置本工程硐口点位于新矿仓东部，硐口点底板标高 m，开门后按-30º旳坡度按方位240º掘进斜井，全长约460m，腰线上至顶板为1.95m，腰线下至底板为1.0m。

附：平面位置图第二节支护设计一、巷道断面本巷道采用三心拱断面，规格为：净宽4.2m、净高2.95m。

S荒支=13.42m2，S荒喷=12m2；S净=11.1m2。

二、支护方式1、正常巷道断面，规格为：净宽4.2m、净高2.95m。

采用素喷支护，标号C20，厚度100 mm，配合比为：水泥：砂：石子=1：2.59：2.12=380：984：806。

附：巷道支护断面图第四章施工工艺第一节施工措施1、斜井开始前，首先撇坡，留出绞车、稳车、空压机、临时变电所等旳场地，将施工用电引到施工现场，然后浇筑、安装空压机、绞车、稳车，做好卸矸装置，开始斜井掘进。

开始采用人工开挖，待掘进到约30m时，再采用电耙配矿车出渣。

斜井施工组织设计一、斜井施工概述斜井是一种立井方式，在地面钻机的斜井平台上进行钻井作业，其钻井方向与地面平面相交成一定角度。

斜井施工主要是为了开采难采油气资源、探测地下构造和顺利完成复杂地质环境下的钻井。

二、斜井施工组织设计的目标1.安全施工：确保斜井施工过程中人员、设备和环境的安全。

2.高效施工：提高斜井施工的效率，保证斜井施工的质量。

3.节约成本：优化斜井施工方案，降低施工成本，并确保工期的控制。

4.环境保护：合理规划和布置斜井施工区域，最大限度减少对周边环境的影响。

三、斜井施工组织设计的步骤1.方案设计：根据斜井的地质条件和目标，综合考虑斜井平台、钻机设备、安全措施等因素，制定斜井的施工方案。

2.施工队伍组织：确定斜井施工队伍的组成，包括工程师、技术人员、作业人员等，并明确各自的职责和任务。

3.配置施工设备：根据施工方案的要求，配备合适的钻机设备、辅助设备和施工工具，并进行必要的检修和调试。

4.施工区域布置：根据施工方案和环境要求，合理划定斜井施工区域，设置安全警示标志和防护设施，并确保施工区域的通风、照明等基本条件。

5.安全措施落实：制定合理可行的安全措施，包括斜井钻探作业的安全防范措施、爆破作业的安全措施、施工人员个人防护和应急救援措施等。

6.斜井钻探作业：根据施工方案，进行钻探作业，包括钻井井壁的处理、下斜段的钻探、修井施工等。

7.安全监控与检查：施工过程中，进行斜井施工的监控与检查，包括安全检查、质量检验、设备状态检测等，确保施工工艺和施工质量的合理性和可控性。

8.施工记录与总结：对斜井施工过程中的关键环节进行记录，包括钻孔进度、岩层情况、设备运行情况等，用于总结经验和改进施工方案。

四、斜井施工组织设计的技术要求1.地质调查：对斜井的地质条件进行详细调查和分析，了解地质构造和地层情况，为施工方案的制定提供依据。

2.安全控制：加强斜井施工安全管理，贯彻安全生产方针，确保斜井施工过程中的人员、设备和环境的安全。

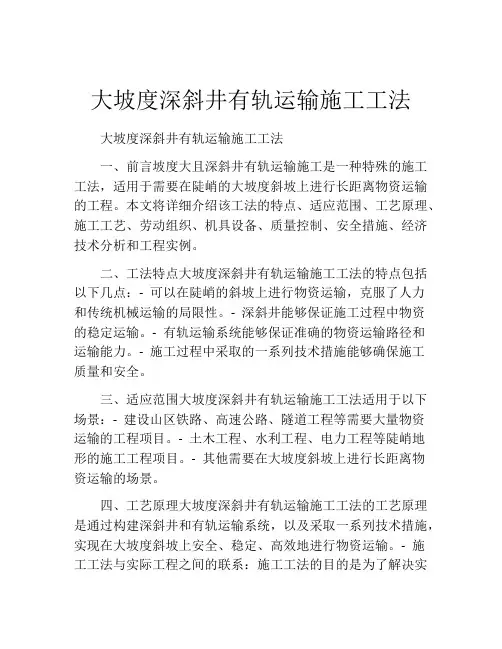

大坡度深斜井有轨运输施工工法大坡度深斜井有轨运输施工工法一、前言坡度大且深斜井有轨运输施工是一种特殊的施工工法，适用于需要在陡峭的大坡度斜坡上进行长距离物资运输的工程。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点大坡度深斜井有轨运输施工工法的特点包括以下几点：- 可以在陡峭的斜坡上进行物资运输，克服了人力和传统机械运输的局限性。

- 深斜井能够保证施工过程中物资的稳定运输。

- 有轨运输系统能够保证准确的物资运输路径和运输能力。

- 施工过程中采取的一系列技术措施能够确保施工质量和安全。

三、适应范围大坡度深斜井有轨运输施工工法适用于以下场景：- 建设山区铁路、高速公路、隧道工程等需要大量物资运输的工程项目。

- 土木工程、水利工程、电力工程等陡峭地形的施工工程项目。

- 其他需要在大坡度斜坡上进行长距离物资运输的场景。

四、工艺原理大坡度深斜井有轨运输施工工法的工艺原理是通过构建深斜井和有轨运输系统，以及采取一系列技术措施，实现在大坡度斜坡上安全、稳定、高效地进行物资运输。

- 施工工法与实际工程之间的联系：施工工法的目的是为了解决实际工程中在大坡度陡峭地形上的物资运输问题。

- 采取的技术措施：深斜井的建设、有轨运输系统的布置和运行、支撑和固定等技术措施保证了施工过程中的稳定和安全。

五、施工工艺大坡度深斜井有轨运输施工工法的施工工艺包括以下几个阶段：- 设计规划：确定施工的深度、坡度和路线等参数，制定施工方案。

- 施工准备：清理斜坡，修建施工平台，准备施工机具和材料。

- 深斜井建设：打钻、设备安装、维护等。

- 有轨运输系统建设：铺设轨道、安装牵引设备、调试运行等。

- 施工运输：通过有轨运输系统进行物资运输。

-施工结束：组织拆除设备、清理现场等。

六、劳动组织大坡度深斜井有轨运输施工工法的劳动组织主要包括施工队伍的组织、工作分工和施工计划的制定。

水利工程大坡度斜井下平段布置及挑顶施工技术研究摘要：当大坡度斜井开挖到下平段的时候，标志着主洞的全面施工即将启动，对如何加快主洞的施工进度和尽早进入主洞施工，下平段临时设施合理布设和有效的主洞挑顶显得尤为重要，合理而有效的措施是保证工程平稳有序推进的关键。

关键词：水利工程大坡度斜井正洞挑顶技术一、工程基本情况云南省滇中引水工程柳家村隧洞2#施工支洞长713.97m，倾角22°，属大坡度斜井，采用有轨运输，支洞断面采用城门洞型，断面尺寸为6.5m×5.5m（宽×高），最大落差为232.88m。

支洞沿线地形起伏较大，支洞埋深随洞深逐渐增加，最大埋深位于与主洞相交部位，约421m。

二、施工总体布置方案柳家村隧洞2#施工支洞承担主洞施工任务重，洞内采用有轨运输，施工瓶颈多，难度大，效率低，安全风险高，施工组织难度大等施工特点，在保证施工安全、进度的前提下，总体方案为：①主洞运输采用汽运，施工运输采用有轨运输，隧洞内的出渣以及材料的运输都存在转换过程。

运输主要涉及渣土运输、喷锚料的运输、混凝土的运输、钢材运输、人员上下行运输。

②支洞考虑“三线六轨”布置，实现出渣与材料、人员运输分离。

出渣采用双线双向绞车提升系统运输，人员材料运输上下采用独立的施工人车运输轨道，洞口设道岔实现不同功能轨道矿斗车的转换使用。

③主洞混凝土采用溜槽下放至施工底二次搅拌后由混凝土罐车运输至主洞掌子面使用。

喷锚料运输通过矿斗车将喷锚料运至平直段，然后通过卸料装置将喷锚料卸至喷锚运输车中，然后运送至主洞进行使用。

④交叉口平直段设置“三区四室”分别为：转渣扩挖区、混凝土搅拌运输区、材料装卸区；变压器洞室、存渣洞室、材料存放室、泵站室。

⑤平直段架设行吊便于材料装卸、设备安装维护检修并配备监控、通讯、信号、电铃等多重安全保障措施。

图1 柳家村隧洞2#支洞下平段平面布置图（一）、斜井渐变段开挖、支护1.1、尺寸布置柳家村隧洞2#施工支洞开挖断面目前按V类围岩断面开挖支护，断面尺寸7.5m（宽）×6.5m（高），考虑到混凝土溜槽布置及下平段高度，斜井段从LJC2#0+571.239（洞长：615.801m）处开始进行扩挖渐变段施工，至LJC2#0+583.239（洞长：628.332m）圆曲线终点处扩挖渐变段结束进入下平段，宽度由7.5m扩挖至11.8m，高度由6.5m扩挖至10m，具体尺寸及布置详见图3、图4、图5及图6。
