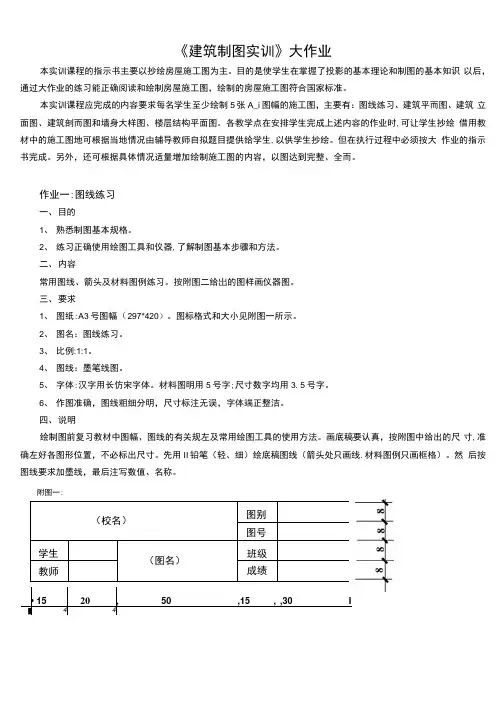

《建筑制图实训》大作业
本实训课程的指示书主要以抄绘房屋施工图为主。目的是使学生在掌握了投影的基本理论和制图的基本知识以后，通过大作业的练习能正确阅读和绘制房屋施工图,绘制的房屋施工图符合国家标准。
本实训课程应完成的内容要求每名学生至少绘制５张A 4图幅的施工图,主要有：图线练习、建筑平面图、建筑立面图、建筑剖面图和墙身大样图、楼层结构平面图。各教学点在安排学生完成上述内容的作业时,可让学生抄绘借用教材中的施工图,也可根据当地情况由辅导教师自拟题目提供给学生,以供学生抄绘。但在执行过程中必须按大作业的指示书完成。另外,还可根据具体情况适量增加绘制施工图的内容,以图达到完整、全面。
作业一:图线练习
一、目的
１、熟悉制图基本规格。
2、练习正确使用绘图工具和仪器,了解制图基本步骤和方法。
二、内容
常用图线、箭头及材料图例练习。按附图二给出的图样画仪器图。
三、要求
1、图纸:A 3号图幅（２97*４20）。图标格式和大小见附图一所示。
2、图名：图线练习。
3、比例:1:1。
４、图线：墨笔线图。
５、字体:汉字用长仿宋字体。材料图明用5号字;尺寸数字均用3．5号字。
6、作图准确，图线粗细分明,尺寸标注无误，字体端正整洁。
四、说明
绘制图前复习教材中图幅、图线的有关规定及常用绘图工具的使用方法。画底稿要认真，按附图中给出的尺寸,准确定好各图形位置，不必标出尺寸。先用Ｈ铅笔(轻、细)绘底稿图线(箭头处只画线,材料图例只画框格）。然后按图线要求加墨线,最后注写数值、名称。
附图一：
附图二:
作业二：建筑平面图一、目的
1、熟悉建筑平面图的内容和要求。
2、通过作业掌握绘制建筑平面图的步骤和方法。
二、内容
三、要求
1、图纸:A３号图幅。图标格式和大小见作业１中的附图一所示。
2、图名:二层平面图。
３、比例:1:１０0。
4、图线:墨笔线图。
5、字体：汉字用长仿宋字体。平面图下方的图名(二层平面图)用1０号字；文字说明用5号字（或略小些）；尺寸说明中数字均用3.５号字;轴线编号圆圈中数字用５号字。
6、作图准确，图线粗细分明,尺寸标注无误，字体端正整洁。
四、说明
先用H铅笔(轻、细)绘底稿图线,然后按图线要求加墨线,最后注写标高数值、名称和说明。
作业三：建筑立面图
一、目的
1、熟悉建筑立面图的内容和要求。
2、通过作业掌握绘制建筑立面图的步骤和方法。
二、内容
三、要求
1、图纸：A4号图幅。图标格式和大小见作业1中的附图一所示。
2、图名:①-－③立面图。
３、比例：１：１0０。
4、图线：墨笔线图。立面图最外轮廓线宽度=0.6ｍｍ，室外地平线宽度＝０.9mｍ,凸出的墙面、雨篷、台阶、花台、阳台等轮廓线宽度=0.3ｍm,门窗分格线、墙面引出线、水斗及雨水管、定位轴线（点划线）、尺寸线、标高符号、说明引出线等宽度=0.1５mm。
5、字体:汉字用长仿宋字体。立面图下方的图名（①－-③立面图）用１0号字;文字说明用5号字(或略小些);尺寸说明中数字均用3.5号字；轴线编号圆圈中数字用5号字。
图中字号与作业二相同。
6、作图准确,图线粗细分明,尺寸标注无误,字体端正整洁。
四、说明
1、绘制步骤见借用教材中图5-20及其说明。先用Ｈ铅笔（轻、细）绘底稿图线,然后按图线要求加墨线，最后注写标高数值、名称和说明。
2、在１:100的建筑立面图中,门窗均按规定图例表示。门窗框的双线间的距离为50ｍｍ,切忌画得过宽,以免与
实际比例不符。
作业四:建筑剖面图与墙身详图
一、目的
1、熟悉建筑剖面图和墙身详图的内容和要求。
2、熟悉建筑剖面图和墙身详图的关系。
3、通过作业掌握绘制建筑剖面图和墙身详图的步骤和方法。
二、内容
三、要求
1、图纸：A４号图幅。图标格式和大小见作业1中的附图一所示。
2、图名：1—1剖面图。
３、比例：剖面图为１：100、图线：墨笔线图。剖面图中剖到的部分，如散水、墙身、地面、楼梯、圈梁、过梁、雨篷等线宽度=0.6mm，室外地平线宽度=0.9ｍm,门窗分格线、定位轴线(点划线)、尺寸线、标高符号、说明引出线等宽度=0.15mm。
5、字体：汉字用长仿宋字体。剖面图下方的图名(1—1剖面图）用10号字；文字说明用５号字（或略小些)；节点详图1、2、3的图名用详图索引符号命名;尺寸说明中数字均用3.５号字;轴线编号圆圈中数字用5号字。
图中字号与作业二相同。
6、作图准确，图线粗细分明，尺寸标注无误,字体端正整洁。
四、说明
１、绘制步骤见借用教材中图5-21及其说明。先用H铅笔(轻、细）绘底稿图线，然后按图线要求加墨线,最
后注写标高数值、名称和说明。
2、在1：10０的建筑剖面图中,室内地面只画一条粗实线。抹灰层及材料图例的画法与建筑平面图的规定相同。
作业五：楼层结构平面图
一、目的
1、熟悉楼层结构平面图的内容和要求。
2、通过作业掌握绘制楼层结构平面图的步骤和方法。
二、内容
如下图
三、要求
1、图纸:Ａ３号图幅。图标格式和大小见作业１中的附图一所示。
2、图名:标准层结构平面图。
3、比例：1:10０。
4、图线:墨笔线图。墙体轮廓线线宽度=0．3mm,可见为实线，不可见为虚线,楼板轮廓线、定位轴线(点划线）、尺寸线、标高符号、说明引出线等宽度=０．15ｍm。
５、字体:汉字用长仿宋字体。楼层结构平面图下方的图名（标准层结构平面图)用10号字;文字说明用5号字（或略小些）;尺寸说明中数字均用3.5号字；轴线编号圆圈中数字用５号字。
图中字号与作业二相同。
６、作图准确,图线粗细分明，尺寸标注无误，字体端正整洁。
四、说明
１、先绘制墙体平面布置图，然后画楼板及梁的布置图。先用H铅笔(轻、细）绘底稿图线，然后按图线要求加墨线，最后注写尺寸、名称和说明。
2、在1:１00的楼层结构平面图中,配置在板下的圈梁、过梁等混凝土构件轮廓线可用细虚线表示,也可用单线(粗虚线)表示,并应在构件旁侧标注其编号和代号。
