《图示交叉型》PPT课件

立体交叉的组成： 1．跨线构造物：它是立交实现车流空间分离的 主体构造物，包括设于地面以上的跨线桥（上跨 式)以及设于地面以下的地道(下穿式）。
2．正线：它是组成立交的主体。指相交道路的直行 车行道。主要包括连接跨线构造物两端到地坪标高的 引道和交叉范围内引道以外的直行路段。
3．匝道：它是立交的重要组成部分，是指供上、 下相交道路转弯车辆行驶的连接道，有时包括匝道 与正线以及匝道与匝道之间的的跨线桥(或地道)。
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
部分苜蓿叶式立交
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
(三)、立交形式选择的基本原则
1.确保行车安全畅通和车流的连续。 ➢相交道路等级高时应采用完全互通式立交； ➢交通量大、行车速度高的行车方向要求线形标准高、 路线短捷、纵坡平缓； ➢在城市道路上，若使机、非交通量都很大的车流分 离行驶，可采用三层或四层式立交。 2．立交形式应与环境相协调和周围建筑设施分布相 适应，力求合理利用地形，工程营运经济，造型美 观，结构新颖合理。 3．近远期结合。既考虑近期交通要求，减少投资费 用，又考虑远期交通需要而改建提高的可能。
第九章道路立体交叉设计

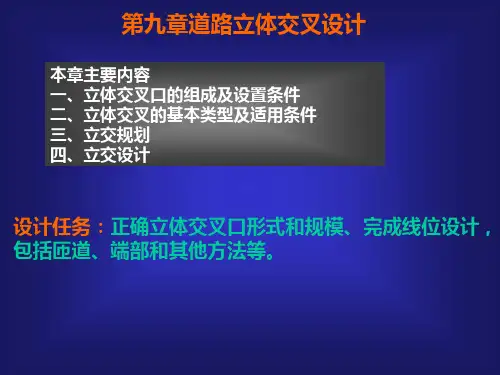

本章主要内容 一、立体交叉口的组成及设置条件 二、立体交叉的基本类型及适用条件 三、立交规划 四、立交设计
设计任务：正确立体交叉口形式和规模、完成线位设计， 包括匝道、端部和其他方法等。

建议设置成凸台式， 建议设置成凸台式， 并设置照明
导流岛尺寸 大样图 案图
标志标线的完善与统一
主要问题有： 主要问题有： 指路标志设置 不全， 不全，设置距 离不统一 多余的标志标 线，建议删除 （a）预告标志 （b）告知标志 标志缺少， 标志缺少， 建议补全
人行横道警 告标志 停让标志
以如东段交叉口K56+400为例
第四章 平面交叉（立交）

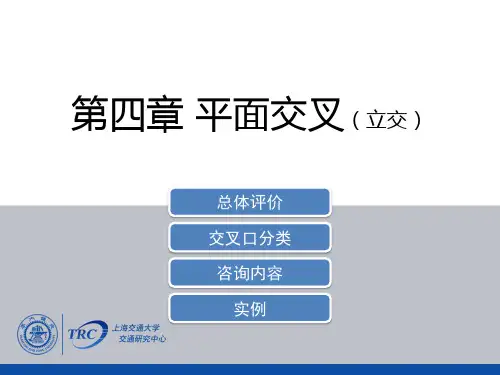

总体评价 交叉口分类 咨询内容 实例
总体评价
南通、盐城、连云港段的主要交叉口总体上设计合理，在尺寸、渠化、 南通、盐城、连云港段的主要交叉口总体上设计合理，在尺寸、渠化、 专用车道、标志标线等方面基本符合国标和规范的要求。 专用车道、标志标线等方面基本符合国标和规范的要求。 但是，还存在一些不尽完善的地方，主要问题有以下几个方面：
1 2 3 4
某些支路与主路的交叉角度过小。这样不仅给车辆转弯带来了困 难，同时也增加了安全隐患，建议在条件允许的情况下，保持支 路与主路的尽可能的正交。 专用车道设置不完善。新建道路在条件允许的情况下，尽量设置 加减速专用车道，保障行车安全。 渠化不完善。主要是渠化岛的尺寸和形式。 交叉口功能区内的指路标志、警告标志等设置不完整，设置距离 不统一。
增设专用车道， 增设专用车道，统一尺寸
以射阳段交叉口K123+357为例 主要问题有： 主要问题有： 左转专用车道 设置不完善 右转专用车道 设置不完善 专用车道 尺寸不统一
修改 完善
渠化形式与尺寸的改进
主要问题有： 主要问题有： 标线式渠化， 标线式渠化， 机、非、人行 驶混乱 以启东段交叉口K109+200为例
【设计原图】 【改善方案图】
改善说明： 将接入道路 K119+400移除交 叉口功能区 增加右转加减速 专用车道 去除限速禁停标 志 人行横道线建议 设置宽度为5m 去除减速震荡标 线

第三章 道路交叉

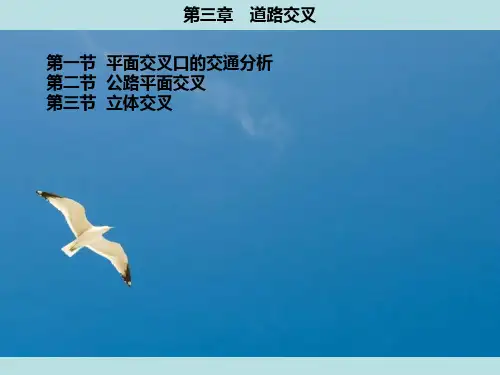

第一节 平面交叉口的交通分析 第二节 公路平面交叉 第三节 立体交叉
第三章 道路交叉
道路交叉大体分为平面交叉口和立体交叉口 两种，高速公路要采用立体交叉，其他各级公路 普通采用平面交叉。
一一、、交交叉叉口口的交交通通分分析析
第第一一节节 平平面面交交叉叉口口的的交交通通分分析析
分流点：同一行驶方向 的车辆向不同方向分别行 驶的地点.
一、立体交叉的主要组成
第三节 立体交叉
2. 匝道
联接互通式立体交叉上、下道路，供左右转弯车辆 方式的道路。
一、立体交叉的主要组成
第三节 立体交叉
一、立体交叉的主要组成
第三节 立体交叉
3. 变速车道
定义：在匝道与正线衔接的路段，为顺应车辆变速 行驶的需求，而不致影响正线交通所设置的附加 车道称为变速车道。
广州区庄立交桥—４层转盘式立交
二、立体交叉的根本类型
第三节 立体交叉
2) 完全互通式立体交叉
(1) 苜蓿叶式立体交叉
苜蓿叶式立交是经过四个对称的环圈式左转 匝道来实现各方向左转弯车辆的运转。
特点：占地面积大，且左转弯车辆绕行间隔 长，造价高。但通行才干大，外型美观，适宜用 于高速公路之间的立体交叉。
一、立体交叉的主要组成
第三节 立体交叉
立体交叉组成部分：跨线构造物、正线、匝道、出入 口、变速车道、集散车道等。
集散车道
入口
集散车道
跨线桥
出口 减速车道
右转匝道 左转匝道 出口
入口 加速车道
一、立体交叉的主要组成
第三节 立体交叉
1. 跨线桥 以桥梁方式跨越相交道路为上跨式。 以隧道方式穿越相交道路为下穿式。
