PE250x400颚式破碎机说明书

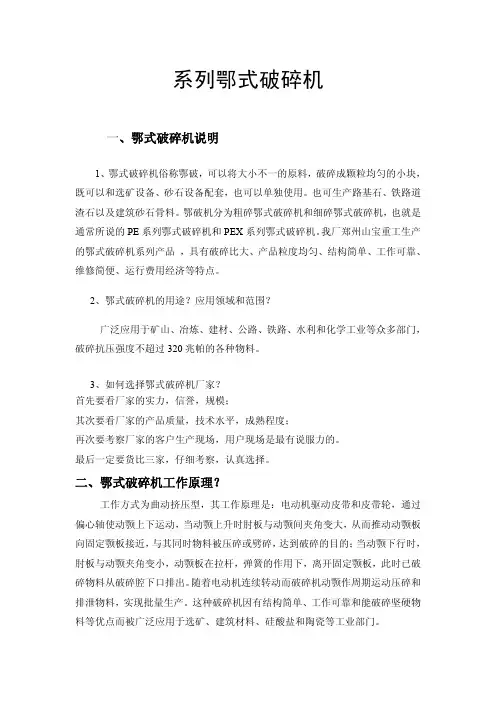

系列鄂式破碎机一、鄂式破碎机说明1、鄂式破碎机俗称鄂破，可以将大小不一的原料，破碎成颗粒均匀的小块，既可以和选矿设备、砂石设备配套，也可以单独使用。

也可生产路基石、铁路道渣石以及建筑砂石骨料。

鄂破机分为粗碎鄂式破碎机和细碎鄂式破碎机，也就是通常所说的PE系列鄂式破碎机和PEX系列鄂式破碎机。

我厂郑州山宝重工生产的鄂式破碎机系列产品，具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运行费用经济等特点。

2、鄂式破碎机的用途？应用领域和范围？广泛应用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，破碎抗压强度不超过320兆帕的各种物料。

3、如何选择鄂式破碎机厂家？首先要看厂家的实力，信誉，规模；其次要看厂家的产品质量，技术水平，成熟程度；再次要考察厂家的客户生产现场，用户现场是最有说服力的。

最后一定要货比三家，仔细考察，认真选择。

二、鄂式破碎机工作原理？工作方式为曲动挤压型，其工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与其同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。

随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料，实现批量生产。

这种破碎机因有结构简单、工作可靠和能破碎坚硬物料等优点而被广泛应用于选矿、建筑材料、硅酸盐和陶瓷等工业部门。

5、鄂式破碎机运转过程中会出现什么问题？鄂式破碎机主机突然停机(俗称：闷车)。

鄂式破碎机产量为何达不到出厂标准？鄂破的活动与固定鄂板工作时为何有跳动或撞击声？鄂式破碎机主机槽轮、动鄂运转正常，但破碎工作停止？6、如何解决鄂式破碎机运转过程中出现的问题？鄂式破碎机产量为何达不到出厂标准？排除方法：1) 更换或增加破碎机；2) 调换电机接线；3) 排料口调整到说明书规定的公称排料口和增加用于细碎的破碎机；4) 检查齿板齿距尺寸，如不符标准则须更换鄂板，调正固定鄂板与活动鄂板的相对位置，保证齿顶对齿根后，固定压紧，防止移位；5) 调高工作场地电压，使之适应主机重载要求；6) 更换轴承或动鄂。

颚式破碎机使用说明书
颚式破碎机是一种常用的矿石破碎设备，用于破碎各种硬度的矿石和岩石。

以下是颚式破碎机的使用说明书：
一、安装与调试：
1. 在安装前，要仔细检查设备各部件是否完好，紧固螺丝是否松动，润滑油是否充足。

2. 安装时，应根据设备基础图纸进行基础施工，确保设备稳固安全。

3. 安装完成后，需进行设备的空载试运转，检查设备是否运转正常，各部件是否有异常声响。

二、操作与维护：
1. 在使用颚式破碎机前，要先对设备进行全面的检查，确保各部件处于良好状态。

2. 启动设备前，应该先启动给料机，然后再启动颚式破碎机，
停机顺序相反。

3. 在操作过程中，要定期对设备进行润滑，保持润滑油的清洁
和充足。

4. 定期检查磨损件，如颚板、振动板等，发现磨损严重要及时
更换，以免影响设备破碎效果。

5. 在设备长时间停用时，要对设备进行全面的清洗和防锈处理，确保设备的使用寿命。

三、注意事项：
1. 在使用过程中，要注意设备的电气安全，避免发生触电事故。

2. 在清理设备堵料时，应先切断电源，确认设备完全停止运转
后再进行操作。

3. 避免超负荷运转，严禁超过设备规定的生产能力进行操作。

4. 在设备运转过程中，禁止站在进料口下方，以免发生意外伤
害。

总之，颚式破碎机的正确使用和维护对设备的性能和寿命具有重要影响。

用户在使用前务必详细阅读设备的使用说明书，并严格按照要求进行操作和维护，以确保设备的安全运行和高效生产。

颚式破碎机操作手册
颚式破碎机是一种常见的矿石破碎设备，通常用于矿山和建筑行业中的破碎工作。

本操作手册将为您提供颚式破碎机的基本操作指南和注意事项。

操作指南
1. 准备工作：准备工作：
- 在操作颚式破碎机之前，请确保破碎机处于正常工作状态，并检查以下内容：
- 电源与破碎机的连接是否牢固；
- 破碎机的输送带是否正常运行；
- 破碎腔内是否有异物。

2. 开机操作：开机操作：
- 打开电源，确保破碎机正常供电；
- 按下启动按钮，开始运行破碎机；
- 等待破碎机达到正常工作速度。

3. 进料操作：进料操作：
- 将要破碎的矿石或建筑材料均匀地投放到破碎腔中；
- 避免过大或过小的进料量，以免影响破碎效果。

4. 破碎操作：破碎操作：
- 随着破碎机的转动，材料会被破碎腔中的颚板和固定板夹持
并破碎；
- 请注意观察破碎机的工作状态，避免破碎腔内堆积过多材料。

5. 停机操作：停机操作：
- 等待破碎机清空破碎腔中的材料；
- 关闭破碎机的电源；
- 清理破碎机内部及周围的杂物，确保下次操作的安全性。

注意事项
- 在操作颚式破碎机之前，请确保已经阅读并理解相关的安全
操作规程；
- 禁止在运行中操作或接近破碎机；
- 注意破碎机的工作速度，避免因过快或过慢引起意外伤害；
- 定期检查破碎机的润滑状况，确保润滑油充足，且无泄漏；
- 不得擅自更改或调整破碎机的工作参数。

以上是颚式破碎机的基本操作手册，请按照操作指南和注意事项进行操作，在使用过程中保持警觉，确保工作安全。

如有任何问题或疑问，请联系专业人员进行处理。

颚式破碎机是常用的设备本文简单介绍下颚式破碎机的使用说明：（一）颚式破碎机起动前的准备工作1.应仔细检查轴承的润滑情况是否良好，轴承内肘板连接处是否有足够的润滑脂。

2.应仔细检查所有的紧固件是否完全紧固。

3.防护装置是否良好，发现不安全现象，应立即消除之。

4.检查破碎腔内有无矿石或其他杂物，如有则应立即消除。

（二）颚式破碎机的起动1.经检查、证明机器与传动部分情况正常，始可起动。

2.本机只能在无负荷情况下起动。

3.起动后，若发现有不正常的情况时，应立即停车，待查明原因排除隐患，方可再次起动。

（三）颚式破碎机的维护和使用1.破碎机正常运转后，方可投料。

2.待破碎材料应均匀地加入破碎腔内，并应避免侧面加料，防止负荷突变或单边突增。

3.在正常工作情况下，轴承的温升不应超过30℃，最高温度不得超过70℃，否则应立即停车，查明原因加以消除。

4.停车前，应先停止加料，待破碎腔内被破碎物料完全排空后，方可关闭电机。

5.在使用时，若因破碎腔内物料阻塞而造成停机，应立即关闭电动机，必须将物料排除后，方可再行使用。

6.颚板一端磨损后调头使用。

（四）颚式破碎机的润滑1.经常注意及时做好磨擦面的润滑工作，可保证机器的正常运转和延长使用寿命。

2.本机采用的润滑脂，应根据使用地点、气温等条件来决定，一般可采用钙基、钠基或钙钠基润滑脂。

3.加入轴承座的润滑脂为其容积的40-70%，每三个月必须更换一次；换新油时必须用干净的汽油或煤油清洗轴承与轴承座内污物。

4、肘板与肘板垫接触处在机器开动前，必须加入润滑脂。

颚式破碎机安全操作规程：1.操作本机人员，须经安全教育；2.设备工作时，严禁从上面向机内窥视；3.设备运转时，严禁作任何调整，清理或检修等工作；4.设备运转时，严禁用手直接在进料口上破碎腔内搬运或挪移石料；5.本机的电气设备应接地，并将电线装在绝缘管内；。

颚式破碎机操作规程模版1. 前言本操作规程旨在规范颚式破碎机的操作流程，保证设备的安全运行和人身安全。

请操作人员认真阅读并按照规程要求操作。

2. 安全注意事项2.1 破碎机使用前，应对设备进行检查，确保各部件运行正常，无异常声音和震动。

2.2 操作人员应穿戴好安全帽、安全鞋等个人防护装备，禁止穿戴宽松的衣物或悬挂物品。

2.3 在操作破碎机时，禁止任何人员站在进料口或出料口附近，以免发生意外。

2.4 破碎机运行中，禁止随意触摸或放入手指等身体部位到设备内部。

2.5 破碎机出现异常情况或故障时，应立即停机，并通知维修人员进行处理。

2.6 破碎机停机后，应切断电源，确保设备的安全。

3. 操作步骤3.1 使用前检查3.1.1 确保破碎机的各部件完好无损，无松动现象。

3.1.2 检查电源连接处是否稳固，电源插头是否接地可靠。

3.1.3 确认破碎机是否含有杂物或异物，排除后方可使用。

3.1.4 检查润滑系统是否正常运行，需要添加润滑油时应及时添加。

3.2 启动破碎机3.2.1 打开破碎机电源开关，确保电源指示灯亮起。

3.2.2 按下破碎机启动按钮，启动破碎机主机。

3.2.3 检查破碎机主机转动是否正常，无异常声音和震动。

3.2.4 确认破碎机出料口和进料口畅通无阻。

3.3 进料操作3.3.1 将需要破碎的物料平整放置在进料口前方。

3.3.2 使用手柄将进料口拉下，使其与物料接触。

3.3.3 缓慢加压，使物料进入破碎机，注意不要过度加压，防止设备过载。

3.3.4 观察物料的进料情况，确保物料均匀进入破碎机。

3.4 破碎操作3.4.1 破碎机运行中，操作人员应保持专注，注意观察破碎机的运行状态。

3.4.2 如发现异常情况，如异味、异常声音等，应立即停机，并检查故障原因。

3.4.3 破碎机破碎过程中要注意控制物料的进料量，避免过量堆积导致设备堵塞。

3.5 出料操作3.5.1 破碎机停止工作后，等待一段时间，确保设备完全停止。

PE250×400颚式破碎机使用说明书一、用途和使用范围该系列破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。

该系列破碎机最适宜于破碎抗压强度不高于300MPa（兆帕）的各种软硬矿石，被破碎物料的最大块度不得大于技术参数表所规定。

二、工作原理该系列破碎机破碎方式为曲动挤压型，其工作原理是：电动朵驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与此同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚间夹角变小，动颚板在拉杆、弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。

随着电动机连续转动而破碎机动颚作周期性地压碎和排泄物料，实现批量生产。

三、结构概况复摆系列颚式破碎机主要由固定体，转动体，保险装置，调整装置等几部分组成（参照结构图）1．固定体：固定体的主要部件是机架，机架的制造工艺有两种：中碳钢铸造机轲和中碳钢钢板焊接机架。

焊接机架是在原铸造机架的基础上又增加了多条加强筋，并通过严格的质量控制和特定的工艺要求，达到与铸造机架相同的使用效果。

为了防止机架侧壁的严重磨损，在破碎机左右侧壁上装有护板，可随意更换。

2．转动体：由动颚、偏心轴、轴承、皮带轮等几部分组成，是传动和承受力矩的主要部分。

a.动颚由动颚支架和活动颚板等部件组成，动颚支架采用35#铸钢，并经过调质处理。

b.偏心轴由45#钢车制，并经过调质处理。

c.轴承采用双列向心球面滚子轴承，具有微调、随受力大，耐用的特点。

d.颚板分活动和固定两种，为提高破碎效果，表面采用优化齿型，材质采用ZGMn13，具有硬度高，耐磨，使用效果良好的特点。

①楔块调整式破碎机结构图②垫片调整式破碎机结构图3．调整装置：该装置是用来调整排料口的大小尺寸，控制出料粒度。

我公司破碎机高速机构有两种形式：提升楔块式和顶杆垫片式，调整方便灵活，能实现无级调整。

摘要国内使用的颚式破碎机类型很多, 复摆颚式破碎基结构简单，制造容易、工作可靠、使用维修方便，所以常见的还是传统的复摆颚式破碎机。

本毕业设计主要是为满足生产需求出料口尺寸：50~60mm；进料块最大尺寸：200mm；产量：50~20吨而研究的。

根据以上要求我设计了复摆颚式破碎机（PE250X400）。

设计分析了颚式破碎机的发展现状和研究颚式破碎机的意义及复摆颚式破碎机机构尺寸对破碎性能的影响，计算确定了PE250X400的设计参数。

设计内容主要包括了复摆颚式破碎机的动颚、偏心轴、皮带轮、地基、动颚齿板、机架等一些重要部件；另外对颚式破碎机的工作原理及特点和主要部件作了介绍，包括保险装置、调整装置、机架结构、润滑装置等；同时对机器参数（主轴转速、生产能力、破碎力、功率等）作了计算以及对偏心轴作了设计。

此外也简单介绍了破碎的意义、破碎工艺和破碎比的计算，颚式破碎机的主要部件的安装、颚式破碎机的操作及维修等。

关键词：复摆颚式破碎机；传动；磨损ABSTRACTStatistics indicated that the materials processing’S first workin g procedur——_crushing job consumes the electricity to occupy above ore dressing plant total power consumption 50％．Simultaneously uses a PE250x400 jaw crusher jaw plate(fixed jaw plate and moves jaw plate each together)，the gross weight 0．2 ton，according to the national jaw crusher least standard capacity 70，000 computation，every year the nation must consume the high manganese steel 56，000 tons approximately．This includes the material crushing cost directly,jaw plate’S loss into besides jaw crusher energy consumption another big loss．Therefore the jaw crusher's energy consumption and the jaw plate design parameter are the important questions which the jaw crusher manufacturer and the user cared，therefore this article mainly revolves to reduce the jaw crusher energy consumption and the extension jaw pl ate service l i fe topic conducts the research．Paper prime task and innovation as follows：1．Using the diffusion structural theory and the damage mechanics theory,the union strain equivalent assuming，infers in the materials crushing process the damage energy liberation rate and between the damage variable relationship，based on this and obtains in the materials crushing process damage energy liberation rate critical threshold value；2．Take the jaw crusher’S desi gn parameter as the foundation，the union material in jawcrusher distributed characteristic，infers the jaw crusher electrical machinery power mathematical model，utilizes this model to calculate three kind of model jaw crusher electrical machinery power,and through three kind of model jaw crusher crushing sandstone’S electrical machinery power test experiment，has confirmed the inferential reasoning mathematical model rationality；．3．Utilized the fuzzy stochastic theory to carry on the analysis to the PE250×400 jaw plate stress situation，has carried on the computation using the Ansys sol,ware to the jaw plate stress，and made the improvement to the jaw plate design parameter,after the improvementKey word; Jaw Crasher transmission abrasion目录摘要 1前言 11 选题背景 41.1 发展现状与意义概述. 41.2 颚式破碎机的特点 51.3颚式破碎机的分类62 物料破碎及其意义82.1 物料的破碎及其意义82.1.1 破碎的目的82.1.2 破碎工艺92.2 破碎物料的性能及破碎比112.2.1 粒度及其表示方法112.2.2 破碎产品的粒级特性122.2.3 矿石的破碎及力学性能132.2.4 破碎机的破碎比143 复摆颚式破碎机的工作原理及结构163.1复摆颚式破碎机的工作原理163.2 复摆颚式破碎机的结构 174 主要零部件的结构分析194.1 动颚 194.1.1 动颚的结构194.1.2 动颚工作过程分析194.2 齿板 214.3 肘板（推力板）224.4 调整装置 234.5 保险装置 244.6 传动件254.7 飞轮 265 复摆式颚式破碎机主要参数的设计计算27 5.1 主要参数的设定275.1.1 已知条件275.1.2 传动角275.1.3 动颚水平行程和偏心轴的偏心距. 285.1.5 主要构件尺寸的确定295.1.6 破碎腔的形状305.2 机器参数 325.2.1 主轴转速325.2.2 生产能力. 335.2.3 破碎力345.3 功率355.4 各个部件的受力分析366 主要零件的设计和校核396.1 电动机的选择396.2 v带的传动设计396.3 飞轮的设计426.4 偏心轴的设计 436.4.1 偏心轴主要尺寸的确定436.4.2 偏心轴细部结构456.4.3 偏心轴的校核456.5 轴承的选择486.6 推力板的设计487 复摆式颚式破碎机的安装. 507.1 破碎机的安装 507.2 机架的安装507.3 偏心轴和轴承的安装517.4 肘板的安装517.5 动颚的安装527.6 齿板的安装528 颚式破碎机的磨损538.1 齿板磨损分析. 538.2 颚板磨损机制 558.3 对颚板材质的选择 569 颚式破碎机出口扬尘的解决5810 颚式破碎机的使用. 6010.1 颚式破碎机的操作6010.1.1 启动前的准备工作. 6010.1.2．操作顺序6010.1.3．启动和运转中应注意的是事项61 10.2颚式破碎机的维护与保养6210.2.1 颚式破碎机的日常维护6210.2.2 颚式破碎机的故障分析与排除62 结论64致谢66参考文献67前 言在基本建设工程中，需要大量的，各种不同粒径的砂、石作为生产之用。

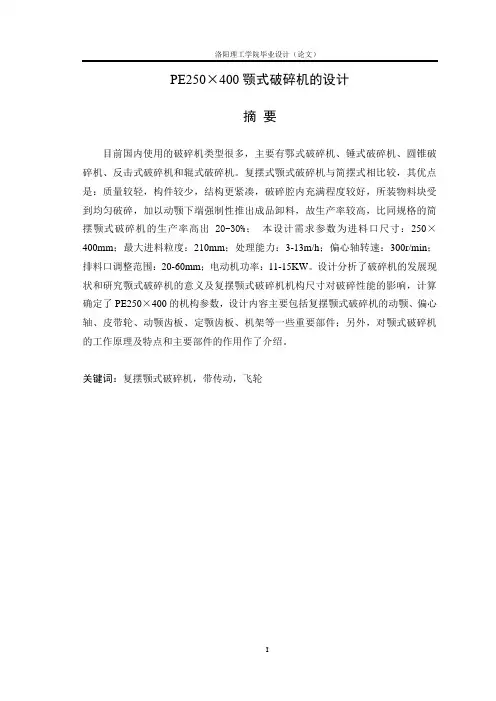

PE250×400颚式破碎机的设计摘要目前国内使用的破碎机类型很多，主要有鄂式破碎机、锤式破碎机、圆锥破碎机、反击式破碎机和辊式破碎机。

复摆式颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；本设计需求参数为进料口尺寸：250×400mm；最大进料粒度：210mm；处理能力：3-13m/h；偏心轴转速：300r/min；排料口调整范围：20-60mm；电动机功率：11-15KW。

设计分析了破碎机的发展现状和研究颚式破碎机的意义及复摆颚式破碎机机构尺寸对破碎性能的影响，计算确定了PE250×400的机构参数，设计内容主要包括复摆颚式破碎机的动颚、偏心轴、皮带轮、动颚齿板、定颚齿板、机架等一些重要部件；另外，对颚式破碎机的工作原理及特点和主要部件的作用作了介绍。

关键词：复摆颚式破碎机，带传动，飞轮DESIGN OF PE250×400 JAW-FASHIONED CRUSHERABSTRACTCurrently ，the type of the crusher is multitudinous in domestic, mainly including jaw crusher, hammer crusher, cone crusher,impact,breaker,and roll,crusher,Compared with fine impact crusher，SBM（swinging jaw break machine）´s advantage is: quality is lighter, less compact structure component, broken filled with degree is good, with materials by uniform broken, to block bottom mandatory move jaw is unloading, launch finished higher, than with specifications productivity of fine impact crusher 20-30% higher than the productivity; This design is done for：the feeding port size is 250×400mm; Maximum feeding granularity is 210mm; Production efficiency is 3-13m3/h; Eccentric shaft speed is 300r/min; Discharging mouth adjustment range 20mm to 60mm; Motor power is 11-15KW. This design analysis of the current development of the crusher,the meanings of researching the crusher,how the dimensions of jaw crusher effect on the performance of the broken, calculate and determine the PE250 x 400 structure parameters, the design content mainly includes swing jaw, eccentric shaft, pulley, seeing jaw gear plate, and settled jaw gear plate and frame and some other important components; In addition, jaw crusher principle and characteristics and main component function is introduced。

毕业设计说明书PE250×400颚式破碎机毕业设计说明书摘要目前，国外使用的颚式破碎机种类很多, 复摆颚式破碎机结构简单，质量较轻，构件较少，结构更紧凑，生产率高，操作和维修方便等优点，所以在物料破碎作业中运用最广泛的还是复摆颚式破碎机。

本毕业设计主要是为满足生产需求出料口尺寸：20～60mm；进料块最大尺寸：210mm；产量：75m³/h而研究的。

根据以上要求我设计了复摆颚式破碎机PE250×400（E：颚；P：破；250×400：进料口宽度×长度），其工作原理是：电机驱动皮带，通过皮带轮带动偏心轴旋转。

动颚与偏心轴相连，当偏心轴旋转时，动颚随之上下往复运动。

当动颚向上运动时，肘板与动颚夹角变大，肘板推使动颚向前运动而靠近定颚，致使物料被挤压碾碎。

当动颚向下运动时，肘板与动颚夹角变小，通过拉杆与弹簧装置，动颚离开定颚，物料被排卸出去。

随着偏心轴不断旋转，动颚作往复循环运动，物料不断被破碎排卸，而达到连续生产目的。

设计容主要包括了复摆颚式破碎机的动颚、偏心轴、皮带轮、动颚齿板、机架等一些重要部件；另外对颚式破碎机的工作原理及特点和主要部件作了介绍，包括保险装置、调整装置、机架结构、润滑装置等；同时对机器参数（主轴转速、生产能力、破碎力、功率等）作了计算。

此外也简单介绍了破碎的意义、破碎工艺和破碎比的计算，颚式破碎机的主要部件的安装、颚式破碎机的操作及维修等。

关键词：颚式破碎机；工作原理；动颚。

ABSTRACTAt present, domestic and international use of many different types of jaw crusher,Jaw Crusher simple structure, the quality of light, fewer components, more compact structure, high productivity, easy operation and maintenance, etc., so the material crushing operation is the most widely used Jaw Crusher.This graduation project mainly is for meets the production need: Discharge hole size: 20～60mm; Feeding block greatest size: 210 mm; output: 75m³/hAccording to the above asked me to design a Jaw Crusher PE250x400（E stands for Jaw;P stands for Crusher; 250x400 stands for the discharge port’s width and length）, its working principle is: the motor drive belt, pulley driven by the eccentric axis. Moving jaw and the eccentric shaft, when the eccentric shaft rotates, moving up and down reciprocating motion along the jaw. When the moving jaw moves upward, the angle between toggle plate and moving jaw becomes larger, fixed jaw bracket bringing forward movement close to the scale, causing the material to be extruded crushed. When the moving jaw moves down, the angle between toggle plate and moving jaw decreases, through the rod and spring mechanism, moving the fixed jaw to leave, the material is ranked discharge out. With the constant rotation of eccentric shaft, moving the jaw back and forth cycle of movement, constantly being broken disposing of the material, to achieve the purpose of continuous production.The content of this design totally include jaw crusher’s move jaw, eccentricshaft, belt pulley, toothed rack of move jaw, rack and some important components; in other we introduced the principle of jaw crusher , Features of jaw crusher and important components, included insurance unit , adjustment unit, rack structure ,lubrication unit and so on. At the same time, we computed parameter of the machine (the speed of main axle, Productivity, the strength of stave power and so on ) and designed the eccentric shaf . Further more, we simply introduced the significance of stave ,stave technology and the computation of stave strength , Installation of the main components in jaw crusher , the operation and maintenance of jaw crusher and so on.Key word: Jaw Crusher；Working principle；J aw crusher’s moving jaw.目录摘要 (I)目录 (IV)前言 (1)1 物料性能及破碎机分类 (2)1.1物料破碎及其意义 (2)1.1.1 破碎的目的 (2)1.1.2 破碎产品的粒级特性 (2)1.2矿石的破碎及力学性能 (4)1.3破碎机的分类及动颚轨迹特性 (6)1.3.1破碎机分类 (6)1.3.2 颚式破碎机的动颚轨迹特性 (7)2 颚式破碎机工作原理及结构分析 (10)2.1颚式破碎机的工作原理 (10)2.1.1 简摆颚式破碎机工作原理 (10)2.1.2 复摆颚式破碎机工作原理 (11)2.2主要零部件的结构分析 (11)2.2.1 动颚 (12)2.2.2 齿板 (12)2.2.3 肘板（推力板） (13)2.2.4 调整装置 (14)2.2.5 保险装置 (15)2.2.6 飞轮 (15)2.2.7 机架结构 (15)2.2.8 密封及润滑系统 (16)3 颚式破碎机结构参数的选择与计算 (18)3.1颚式破碎机结构参数的选择与计算 (18)3.1.1 给矿口宽度 (18)3.1.2 给矿口长度 (18)3.1.3 公称排料口尺寸b (19)3.1.4 啮角α与排料层平均啮角αL (19)3.1.5 动颚摆动行程s (19)3.1.6主轴转数n (20)3.2主要构件尺寸的确定 (21)3.2.1 破碎腔高度H (21)3.2.2 曲柄偏心距（或曲柄半径）l1 (22)3.2.3 连杆长度l2 (22)3.2.4 悬挂高度h0 (22)3.2.5 传动角 (22)3.2.6 连杆倾角α′ (23)3.2.7 肘板长度3l和肘板摆角 (23)3.3工作参数的计算 (24)3.3.1 主轴转数 (24)3.3.2 生产能力 (24)F (25)3.3.3 最大破碎力max3.4电动机选择与确定 (27)3.4.1 动腔的摆动次数(主轴的转数) (27)3.4.2 电动机的功率 (27)3.4.3 电动机的转速 (27)3.5带传动的设计 (28)3.5.1 概述 (28)3.5.2 传动带的设计 (28)3.5.3确定计算功率 (28)3.5.4 选择带型 (28)3.5.5 确定带轮的基准直径 (29)3.5.6 确定中心距a和带的基准长度L d (29)3.5.7 确定皮带根数Z (30)3.5.8 确定带的预紧力F0 (31)3.5.9 计算V带作用在轴上的力（简称轴压力）F p (31)3.5.10 带轮的结构设计 (31)3.6偏心轴的设计计算 (33)3.6.1 轴的功用、分类和材料 (33)3.6.2 轴设计的基本要求 (34)3.6.3 偏心轴的结构设计 (34)3.6.4 偏心轴的强度计算 (35)3.7颚式破碎机腔型设计 (36)3.7.1 分层破碎假说 (36)3.7.2 直线腔形的分析 (37)4颚式破碎机主要零件的校核验算 (39)4.1主要零件受力分析 (39)4.2主要零件的强度校核 (39)4.2.1 肘板的强度校核 (39)4.2.2 平键的选择与校核 (40)4.2.3 滚动轴承的选择 (41)5 颚式破碎机的使用与测试 (43)5.1颚式破碎机的安装与运转 (43)5.1.1 颚式破碎机的安装 (43)5.1.2 颚式破碎机的运转 (44)5.2颚式破碎机使用维护 (44)5.2.1 润滑 (44)5.2.2 维修 (45)5.2.3 破碎机的故障分析与排除 (47)结束语 (48)致 (49)参考文献 (51)前言国的矿山工业、冶炼工业、建材工业、公路建设、铁路建设、水利建设和化工工业等各种行业中其所需的各种原料生产大都牵涉到了破碎问题，颚式破碎机在破碎行业中具有重要的地位。

颚式破碎机使用说明一、颚式破碎机的工作原理颚式破碎机是一种常见的破碎设备，主要用于破碎各种硬度和韧性不大的矿石和岩石。

其工作原理是通过电动机带动皮带和皮带轮，使活动颚板和固定颚板相对运动，从而将物料破碎成所需的颗粒度。

二、颚式破碎机的结构组成颚式破碎机主要由进料口、排料口、调整装置、传动装置、电动机和支撑装置等组成。

其中，进料口用于将物料导入破碎腔，排料口用于将破碎后的物料排出，调整装置用于调整排料口的大小，传动装置用于带动颚板运动，电动机提供动力，支撑装置用于支撑整个破碎机。

三、颚式破碎机的使用步骤1. 将破碎机安放在坚固的基础上，并进行水平校正。

2. 检查各部位的紧固情况，确保破碎机的安全性能。

3. 启动电动机，使破碎机开始运行。

4. 调整进料口的宽度，使物料能够均匀进入破碎腔。

5. 检查破碎腔内的破碎体是否损坏或磨损，必要时进行更换。

6. 根据需要，调整排料口的大小，以得到所需的物料颗粒度。

7. 在使用过程中，应定期对破碎机进行维护保养，清理破碎腔内的杂物，检查传动装置的润滑情况等。

四、颚式破碎机的使用注意事项1. 在使用过程中，应严格遵守操作规程，确保人身安全。

2. 在进料口投料时，应注意物料的均匀性，防止过大或过硬的物料造成设备堵塞或损坏。

3. 破碎机运行过程中，应保持适当的负荷和转速，避免过载或低负荷运行。

4. 定期检查破碎机的易损件，及时更换，以保证设备的正常运行。

5. 在停机前，应确保破碎腔内的物料已经全部排出，避免下次启动时引起卡料现象。

6. 使用过程中，注意破碎机的噪音和振动情况，及时排除故障。

五、颚式破碎机的维护保养1. 定期检查破碎机的润滑情况，确保各润滑点充油良好。

2. 清理破碎腔内的杂物，防止对设备造成损坏。

3. 检查传动装置的紧固情况，确保传动系统的正常运行。

4. 定期更换易损件，如颚板、衬板等，以保证设备的破碎效果。

5. 定期对电动机进行检查，确保其正常运行和散热。

颚式破碎机使用说明一、颚式破碎机的概述颚式破碎机是一种常见的破碎设备，主要用于中等粒度破碎各种矿石和大块材料。

它具有结构简单、工作可靠、维护方便等优点，在矿山、冶金、建筑材料等行业得到广泛应用。

二、颚式破碎机的结构和工作原理颚式破碎机主要由机架、活动颚板、固定颚板、调节装置、传动装置、电机等部分组成。

其中，机架是破碎机的主体部分，承受着所有的破碎力；活动颚板和固定颚板通过调节装置进行相对运动，从而实现对物料的破碎。

颚式破碎机的工作原理是：电机通过皮带传动装置带动偏心轴旋转，使活动颚板在偏心轴的作用下上下摆动，从而实现对物料的破碎。

三、颚式破碎机的使用方法1. 开机前的准备：检查各部位是否有杂物，确保颚式破碎机处于正常状态；检查润滑油是否充足，破碎腔是否清洁。

2. 启动颚式破碎机：按照操作面板上的启动按钮启动颚式破碎机，注意观察转速是否正常，有无异常噪音。

3. 物料投入与破碎：将需要破碎的物料均匀投入到颚式破碎机的破碎腔中，注意物料的进料尺寸不得超过规定范围。

启动后，颚式破碎机开始工作，物料在破碎腔中受到颚板的破碎作用，最终达到所需的破碎效果。

4. 观察与调整：在破碎过程中，要时刻观察破碎机的工作状态，注意是否有异常。

若发现异常，应及时停机检查，并根据需要进行调整。

5. 停机与维护：破碎作业完成后，应及时停机，并关闭电源。

对颚式破碎机进行日常的维护保养，包括清洁破碎腔、检查润滑油、紧固螺母等。

四、颚式破碎机的注意事项1. 在使用颚式破碎机之前，应仔细阅读和理解设备的操作手册，确保正确操作。

2. 严禁在颚式破碎机运行时进行维修和清理工作，以免发生意外。

3. 物料投入时应均匀、适量，不得超过规定尺寸。

4. 注意观察破碎机的运行状态，如有异常应及时停机检查。

5. 定期检查破碎机的润滑油，确保润滑系统的正常运转。

6. 注意破碎机的安全使用，避免与传动部分接触。

7. 长时间不使用颚式破碎机时，应对其进行清洁，并妥善存放。

颚式破碎机使用手册一、技术参数二、工作原理本设备工作时，电动机驱动皮带和皮带轮，通过偏心轴使动鄂上下运动，当动鄂上升时撑板与动鄂间夹角变大，从而推动鄂板向固定鄂板接近，同时物料被压破，达到破碎的目的；当动鄂下行时，撑板与动鄂夹角变小，动鄂板在拉杆和弹簧的作用下，离开固定鄂板，此时已破碎的矿料从破碎腔下口排出。

随着电动机连续转动而破碎机动鄂做周期性的压碎和排料，实现连续生产。

三、破碎机的安装与调整1.将破碎机安装在事先做好的基础座上（基础要打好），破碎机找好水平；机座底平面与基础留有20mm左右间隙灌满水泥砂浆，待砂浆将硬时拧紧基础螺栓的螺母；砂浆达到养生期后，方可开机使用。

2.如不灌水泥沙浆，也可将基础面上与破碎机底座中间垫上中等硬度的木垫（整个底面），作为减震垫；再把基础与机座拧紧后方可使用。

3.电动机的皮带轮槽与破碎机的皮带轮槽必须相同，安装时要平行，皮带松紧适宜。

4.出料口的大小调整，是以调整机器尾部的调整拉铁完成的，提升拉铁的拉杆出料口变小，下放拉杆出料口变大。

四、破碎机的安全操作规程1.开机前，各部机件必须安装紧固，尾部牵引弹簧松紧合适，摇枕内装好机油。

2.第一次开机，试运转2小时；摇枕温度低于600后，可加料工作；以后，开机即可工作。

3.颚式破碎机必须空载起动。

4.检查各仪表是否完好。

5.检查破碎腔内有无矿石或其它非破碎物。

6.三角皮带和锁紧弹簧松紧要适度。

7.破碎机安装的同时，必须配置好可靠的皮带轮与飞轮的安全罩。

8.在机器运转时，在颚式破碎机回转面内不得站人。

9.运转中人员不得用手去取进入机内的大块矿石或其它物品。

10.颚式破碎机给料规格不应超过给矿口尺寸的0.85倍。

11.破碎机停车必须待矿石全部排除后方可停车。

12.停车时应先停给矿系统。

五、出现下列情况应紧急停车1.主轴承或动腭轴急骤升温超过80℃，表面现象是手背触及轴承座不能持续一秒钟时。

2.前或后推力板断裂。

3.皮带螺栓或其它传动件松动断裂有可能飞出伤人时。

颚式破碎机使用说明书长江矿山机械制造厂敬告用户1、本破碎机在使用前一定要加足立即润滑脂，否那么因为没有加油或没加足锂基润滑脂使轴承及其他部件造成的磨损及损坏，不在保修范围之内，本厂不承担责任。

2、本机出厂时不带电机及电气局部，电器局部安装应找专业电工。

因电器局部安装和使用不当造成的伤害，本厂不承担责任。

3、本机出厂时皮带轮及传动局部不配有平安罩，用户应根据使用环境自行安装，因不安装平安防护罩造成人员伤害，本厂不承担责任。

目录一、用途 (4)二、主要技术参数 (4)三、结构简述及装配 (5)四、安装、调整和试车 (8)五、使用和维护 (10)六、平安、操作规程 (12)七、必须注意的事项 (13)为了确保破碎机正常工作，充分发挥其应有的性能，请您在使用破碎机前详细阅读本说明书，并按照说明书要求进行操作。

一、用途本机为复摆式颚式破碎机，广泛适用于矿山、冶炼、建筑、公路，铁路、水利和化学工业等众多行业，抗压强度不超过250兆帕的各种矿石和岩石粗碎或中碎作业。

二、主要技术参数注：破碎机的处理能力受各种因素的影响，诸如给料方式，物料的形状、粒度组成、物料的干、湿、软、硬程度等等。

对于硬而脆的物料要比硬而韧的物料容易破碎；片状物料要比球状物料容易破碎，由大小不同粒度组成的混合料要比单一大粒度组成的物料容易破碎而获得较高的处理能力。

相反，如果物料超过最大允许的进料粒度或者进料口堆满物料而出现阻塞现象时，往往就导致处理能力的降低。

为了提高本机的处理能力和使用寿命，必须满足其均衡进料的要求。

因此在使用本机时需由喂料机与之配套。

本机标定的性能参数是以破碎干且中等硬度的岩石为准，其堆比重为1.6吨/立方米。

三、结构简述及装配本机主要由:1机架部件；2固定颚板；3上边护板；4下边护板；5动颚部件； 6调整部件；7拉杆部件；8铁轨部件；9润滑部件；10根底局部等组成。

本机是以电动机为动力，通过电动机皮带轮，由三角皮带和槽轮驱动偏心轴，使动颚按预定轨迹作往复运动，从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎，并通过下部的排料口将成品物料排出。

PE-250颚式破碎机说明书目录一、机器的用途二、技术规格及性能三、结构特征及工作原理四、机器的安装与调整五、机器的使用与试运转六、机器的润滑七、机器的维护八、机器可能产生的故障及其消除方法九、安全技术规程十、易损件明细表一、机器的用途本机适用于破碎块度不大于210mm，强度极限不超过250Mpa 的各种矿石。

二、技术规格及性能⒈进料口尺寸250×400mm⒉出料口调整范围20—80mm⒊最大装料尺寸210mm⒋偏心轴转速275r/min⒌轴偏心距12mm⒍生产能力（视出料口而定）出料口为20mm时4t/h为50mm时14t/h为20mm时20t/h⒎电动机型号Y200L1-6功率18.5kw转速970r/min⒏外型尺寸长2060宽1261高1413⒐机器重量（不包括电机）：2825kg注:破碎能力是指破碎极根强度为150～250Mpa的花岗岩，并不断的向破碎机内填装块度不超过210mm大小的不代细小石料的数据。

三、结构特征及工作原理本破碎机主要由机架、动颚、偏心轴、颚板、肘板等组成，电机通过三角带传动偏心轴使动颚按已调正好的轴迹进行运动，使其破碎腔内的物料得以破碎。

机架采用正体，铸钢件结构，上面装有本机器的工作机构，并在其左右侧壁上装有衬板，防止侧壁磨损。

偏心轴装在轴承内，固定机架上，轴的两端分别装有皮带轮和飞轮，两轮本身都带有配重，用于均衡机器旋转部分的惰性。

动颚为成型的铸钢件，正面装有活动颚板，借肘板支撑成倾斜位置，上部借助于偏心轴和轴承悬挂在机架中。

肘板衬为二个，肘板衬一个装在动颚的槽里，一个装在调正座的槽里。

肘板除对动颚有支撑作用外，在有不能轧碎的物体落入破碎机内时，起到保护破碎机主要零件不受损坏。

调正装置做为变更出料口宽之用。

锁紧装置使肘板保持在动颚和斜面支承之间，使之不致脱落。

动颚齿板和固定齿板采用高猛钢铸件两者可倒头使用。

侧护板除保护机架两侧免遭磨损外，还与压条结合做为固定颚板之用。

鄂式破碎机使用说明书一、使用范围鄂式破碎机主要用于对原材料的中碎和细碎，如煤、煤矸石、焦炭、石灰石、硫铁矿、磷矿石等。

其破碎方式为曲动挤压式，被破碎物料的最大块度应小于其选用机型号料口尺寸的10-60毫米，具体尺寸参考技术参数。

被破碎物料的抗压强度不超过1500kg/cm 3。

如破碎物料有特殊要求可提前订货。

本机设计合理、结构简单、维修方便、操作使用简便。

在冶金行业、采矿行业、化验行业、以及煤炭、炼焦等行业广泛应用。

二、技术参数三、工作原理破碎机主要有机体、偏心轴、静鄂、动鄂、调整装置、传动装置、动力部分等组成。

机体采用两种结构形式:一种为整体铸造;另进料口尺寸 TXEP150×250 TXEP250×400 TXEP400×600TXEP60×100(2型) TXEP100×125(1型) TXEP125×150(3型) 排料调节范围 10-45 25-80 40-150 1-8 3-15 6-30 主轴转速 310 285 285 360 480 385 生产能力 1.0-4T 5-16T 10-30T 0.15-0.5 0.2-0.1 0.5-1.2 配套动力KW 5.5 15 30 1.5 3.0 3.0 进料料度mm 125 210 350 50 80 100 额定电压V 380 380 380 380 380 380 机器重量kg86018005200135340320一种采用优质钢材焊接，偏心轴由优质碳结钢制成，两端装有轴承并紧固在机架上。

动鄂和机架上固定有一对ZGmm13铸成的齿板。

当电机带动皮带轮并通过偏心轴驱动鄂板进行往返运动时，由齿板将物料压碎达到破碎的目的。

调整装置主要用来调整排料口的大小。

撑板系统不但能调整间隙，还能起到保险作用，喂料超载时或遇到铁器时，它首先折断，保护其他零件不被破坏。

四、安装与试车电机须安装在破碎机的后方，机器有四条地脚螺丝固定在混凝土地基上，地基要留出排料口，其斜度不小于60度。

颚式破碎机使用说明书河南豫弘重型机械有限公司HENAN YUHONG HEA VY MACHINERY CO,LTD目录一、简介 (2)二、摆颚式破碎机工作原理 (2)三、国家标准 (3)四、颚式破碎机主要技术参数 (3)五、颚式破碎机的主要部件 (4)六、颚式破碎机使用说明 (6)七、颚式破碎机的维修规则和保养 (7)八、颚式破碎机的试机 (7)九、颚式破碎机的起动 (8)十、颚式破碎机生产使用 (8)十一、颚式破碎机的故障原因及排除方法 (9)一、简介颚式破碎机（英文翻译：Jaw Crasher），俗称颚破，由动颚和静颚两块颚板组成破碎腔，模拟动物的两颚运动而完成物料破碎作业的破碎机。

广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的中等粒度破碎。

被破碎物料的最高抗压强度为320Mpa。

我公司产品主要分为八大类：破碎设备、选矿设备、粉磨设备、除尘器、除铁器、减速机、给料筛分设备和耐磨材料。

其中破碎设备产品包括：颚式破碎机、锤式破碎机、圆锥破碎机、冲击式破碎机、复合式破碎机、辊式破碎机、反击式破碎机、环锤式破碎机、箱式破碎机，厢式破碎机，细碎机，自磨机；选矿设备类包括：球磨机、螺旋分级机、浮选机、砂石洗选机、磁选机、矿用搅拌槽、洗砂机；给料筛分设备包括：滚筒筛分机、振动给料机、圆振动筛、链条输送机、皮带机；耐磨材料类包括：牙板、颚板、齿板、反击板锤等一系列颚式破碎机配件，锤式破碎机配件，反击式破碎机配件，制砂机配件和球磨机配件。

另外还可以根据客户需要配置生产线设备，公路碎石生产线、机制砂生产线、砂石料生产线、碎石设备生产线、机制砂生产线、河卵石制砂生产线、石灰石制砂生产线、玄武岩制砂生产线、石料破碎生产线、制砂生产线、人工造砂生产线、建筑砂生产线、砂石料破碎筛分生产线、制砂生产线、求购石料设备、石料设备生产线等。

颚式破碎机在矿山、建材、基建等部门主要用作粗碎机和中碎机。

破碎系统采购需求计划技术参数1.颚式破碎机工程名称阿根廷圣克鲁斯CC/LB水电站项目部（砂石加工系统） 工程所在位置阿根廷圣克鲁斯省海拔 60m—110m 极端温度 1月份平均气温为12.7℃，7月份平均气温为1.2℃，记录到的极值高温为30.7℃，极值低温为-13.7℃车间名称 破碎车间 设备名称 颚式破碎机岩石特性 玄武岩需求数量 1台工程所在位置阿根廷圣克鲁斯省技术参数项 目 规格及参数 备注用途 大坝坝后护坡块石加工配套棒条给料机喂料进料口尺寸 不小于1500mm×1800mm单机处理能力 处理能力800至1000t/h安装方式可根据生产厂家确定为无基础或地脚螺栓，但地脚螺栓安装剪切力不宜过大 请投标单位提供布置和安装图排料口220mm~350mm之间可调整（需要的成品料粒径为300mm-900mm的块石，坝后护坡料）出料粒径300mm-500mm机械要求 铸钢主体、抗磨钢内衬、固定式或移动式锰钢外壳、偏心轴是Cr-Mo钢轴承轴承应为SKF原装进口轴承或同级别国内外知名品牌润滑方式 轴承采用集中油泵润滑工况说明 露天使用，对原料石适应性强；满足重载启动。

配套 以设备生产厂家为准，但需配置专用工具启动方式 变频启动，随机配置无极变频器环保及节能 请体现是否带防尘罩、节能性外观处理对外观进行防腐处理，防腐能满足该工程使用服务6年要求；表面颜色随生产厂家出厂要求随机资料必须齐全，包括设备名牌、使用说明书、保养维护手册、出厂合格证等不限于上述要求；厂家服务1、合同签订后提供设备基础安装尺寸图纸及基础施工要求；且所提供图纸必须与进场设备一致，如进场设备尺寸发生变化引起的返工等由厂家承担责任；2、设备厂家技术人员进工地指导安装、调试，以及对现场从业人员进行技术、保养、使用、维修、易损件更换等培训。

重量 整机重量最大单件重量（运行期维护）电气部分电机型号设备配套,优先选择皖南电机或国满足该区域高温、低温际、国内资名品牌天气正常运行需要； 主要电气元件为国内外知名产品。

颚式破碎机操作规程范本一、操作前准备1. 操作人员应佩戴好个人防护装备，包括安全帽、护目镜、耳塞、防尘口罩和防滑鞋。

2. 检查破碎机及相关设备是否处于正常工作状态，如有异常应及时报告维修人员。

3. 检查供电电源是否稳定可靠，接地是否正常。

4. 查看破碎腔是否清洁，无杂物及有害物。

5. 确认操作区域内破碎机附近是否有安全隐患，如滑倒、干扰或堵塞物。

二、安全操作流程1. 操作人员应按照安全操作规程，确保符合操作要求。

2. 高度注意破碎机及相关设备的运行状态，确保设备在正常工作范围内。

3. 严禁离开操作台、踩踏破碎机周围，确保操作人员安全。

4. 操作人员要严禁穿插手或工具进入破碎腔内。

5. 如发现破碎机异响、振动或其他异常情况，应立即停机检查，待故障解决后才能继续操作。

6. 操作人员应随时保持良好的工作姿势，避免长时间疲劳操作。

三、运行维护1. 破碎机启动前，应确认物料进料口无遗留物及杂质。

2. 破碎机启动后，逐渐投料，以免过大物料造成设备负荷过重。

3. 运行中，要定期检查破碎腔内物料的厚度，避免过量积压。

4. 定期清洁破碎腔内，清除积存物和杂物，以保证设备正常运行。

5. 定期检查各部件的紧固度，确保设备运行稳定可靠。

6. 定期更换破碎机的易损件，如破碎齿板、刀片等。

7. 定期保养润滑部件，确保设备的润滑正常运行。

8. 运行中发现设备异常，应立即停机检查，待解决故障后再重新启动。

四、应急处置1. 如发生设备故障、异响、烧坏等突发情况，应立即停机，并及时向维修人员报告。

2. 如发现泄露、漏电等安全隐患，应立即采取应急措施，通知有关部门进行处理。

3. 在紧急情况下，要迅速疏散周围人员，确保人员安全。

五、操作结束1. 停机前，应将破碎腔内物料清理干净，确保下次使用时无残留物。

2. 关闭破碎机供电电源，确保安全供电。

3. 确认操作区域内无安全隐患，关闭设备室门窗。

4. 操作人员离开操作区域前，应检查是否存在可燃物、易燃物等，确保没有火源。

柴油颚式破碎机使用说明书目录一、机器的用途二、规格与性能三、工作原理与结构特征四、使用与维护前言为了确保柴油破碎机正常工作，充分发挥其应有的性能，长城重工建议您在使用破碎机前详细阅读本说明书，并按照说明书要求进行操作。

一、机器的用途本机结构简单，工作可靠，使用维修简便，主要用于用电不便的矿山、采石场建材等部门，粗、中碎各种抗压强度在250Mpa以下矿石或岩石。

二、规格与性能（颚式破碎机）号破碎机的处理能力受许多因素的影响,诸如给料性质、形状、粒度大小的组成、给料方式、工作条件等。

本机标定的性能参数以破碎干的中等硬度岩石为准，堆比重为1.6吨/立方米。

三、工作原理与结构特征本机主要由：1、机架；2、柴油机；3、蓄电池；4、颚式破碎机；5发电机。

柴油机通过三角带经槽轮驱动颚式破碎机偏心轴，使颚式破碎机动颚作往复运动，从而将进入破碎腔内的物料予以破碎。

四、机器的安装、调整和试运转本机由制造厂装配后成台供应。

用户收到后，应仔细检查，以便发现和排除在运输过程中可能产生的问题。

机器的安装、调整和试运转时应注意：4、1 机器可安装在混凝土基础上。

也可做为移动式破碎机，就地平放即可。

4、2基础高度、深度和面积，应按土质条件，由用户确定。

4、3基础的排矿槽应具有足够的倾斜角度，以免阻碍破碎产品的排出。

4、4按《PE型颚式破碎机使用说明书》调整好排料口。

4、5 机器安装和调整妥当后，进行试运转。

4、5、1 空载试车应达到：4、5、1、1 连续运转2小时，轴承温升不超过30℃。

4、5、1、2 所有紧固件应牢固，无松动现象。

4、5、1、3 飞、槽轮运转平稳。

4、5、1、4 所有摩擦部位无擦伤，掉屑和研磨现象，无不正常的响声。

4、5、2 负载试车应达到如下要求：4、5、2、1 破碎机不得有周期性或显著的冲击声。

4、5、2、2 最大给矿粒度应符合设计规定。

4、5、2、3 连续运转8小时，轴承温升不超过30℃。

五、使用与维护5、1 启用前的准备工作5、1、1 按《柴油机使用说明书》仔细检查柴油机的油、电、水等是否符合要求。
