城市轨道交通信号设备培训资料

轨道交通 列车运行控制技术•第三章 信号基础设备内容信号继电器 信号机及灯光显示 道岔 轨道电路22017年9月18日星期一教学要求 了解信号继电器原理及作用 了解信号机的灯光显示含义及分类与作用 了解转辙机的作用及工作原理 了解轨道电路的工作状态和参数3第一节 信号继电器 信号继电器是轨道交通信号继电式控制 系统的关键部件，也是电子式控制系统 的主要接口部件。

4（一）直流无极电磁继电器工作原理■由线圈、衔铁、 重锤片，拉杆组成 一个电磁系统 ■其上部是接点系 统，包括前接点、 后接点和中接点， ■前、后接点静止 不动，中接点在拉 杆带动下可以移动。

■上、下托片用来 使接点间保持一定 距离。

5继电器吸起■在线圈中通以一定数量的电流，继电器励磁，吸合衔铁， 带动动接点运动中接点与前接点接通。

●当在线圈的1、4端子间通上直流电后，铁芯中便产生磁 通，它通过轭铁、铁芯、气隙、衔铁构成回路 ●其电磁吸引力就会吸动衔铁向右，从而推动拉杆向上，于 是中接点离开后接点(称为“后接点断开”)，与前接点接触 (称为“前接点闭合”)，这种状况叫做“继电器吸起”。

6继电器落下■当线圈中的电流减小到一定值时，继电器失磁，衔铁依靠 重力和接点弹力复位，带动动接点运动与前接点断开，接通 后接点。

■继电器断电时，衔铁失磁离开铁芯(称为“释放衔铁”) 拉杆和重锤片依靠重力掉下，使中接点与前接点分开(称为 “前接点断开”)，与后接点接触(称为“后接点闭合”)。

这 种状况叫做“继电器落下”7（二）继电器故障-安全原则■发生故障时导向安全侧 ■规定以衔铁释放为安全侧，也就是以前接点断开、后 接点闭合为安全侧(继电器落下）。

■当继电器在衔铁吸合状态，万一发生了线圈断线或短 路的故障，靠衔铁及重锤片的自重，就能使衔铁离开铁 芯，可靠地保持在释放状态，导向安全侧 ■对于接点的材料，也要选用熔点高的，保证通过大电 流时不会发生粘连而影响前接点断开。

1.城市轨道交通信号系统的特点（P6）1）车载信号为主体信号，地面信号为辅助信号2）正线信号设置成自动信号3）正线有岔站设置成地面信号机2.轨道电路（P9）是利用钢轨线路和绝缘节构成的电路（是什么）基本原理：是以运行线路的两根钢轨作为导体，两端加以机械绝缘（或电气绝缘），接上送电和受电设备构成的电路。

作用：1）监督列车对轨道区段的占用，检测列车所占用的轨道区段2）传递行车信息分类：1）根据轨道电路传输的信息：模拟轨道电路和数字轨道电路（不再使用直流轨道电路，都是交流轨道电路，专指工频50Hz的轨道电路调制方式：调幅、调频［大多数］）2）工作方式：开路式轨道电路和闭路式～（开路式：发送设备和接收设备安装在轨道电路的同一端［断轨是无法检测，不安全］断路式：发送和接受在两端）3）所传送的电流特性：连续式、脉冲式、交流计数电码式、数字编码式4）轨道区段的分割方式：有绝缘轨道电路和无绝缘～5）设置地点：站内～、区间～6）牵引方式：非电化区段～、电化区段～7）通道：单轨条～、双轨条～划分原则1）有信号机的地方必须设置绝缘节，信号机内外方向为不同的轨道电路区段2）凡事能平行运行的进路，其间应设钢轨绝缘（例如：渡线道岔上的钢轨绝缘）3）一个轨道电路内，单动不超过3组，复式交分不超过2组4）提高效率——适当划短线路，也不能太短，使道岔及时解锁3. 信号机（P11）是铁路及城市轨道交通的轨旁基础设备，以地面信号为主体信号的铁路信号系统。

（补充：信号分类：视觉、听觉信号；固定、移动信号）（一）铁路的信号机设置（1）进站～（2）出站～（3）站内调车～（4）进路～、遮断～、驼峰～等（不作详细介绍）（二）城市轨道交通信号机设置（1）以车载信号为主体信号信号（P22）红色：停车信号绿色：按规定速度运行蓝色：调车禁止信号月白色：调车信号机的允许信号4．转辙机（P43）作用：1）转换道岔尖轨的位置，根据需要将道岔转换至定位或反位2）道岔转至所需位置而且尖轨密贴后，实现锁闭，防止外力转换道岔3）正确地反映道岔的实际位置，道岔的尖轨密贴于基本轨后，应给出相应的表示4）道岔被挤或因故处于“四开”（两侧尖轨均不密贴）位置时，及时给出警报及表示5.轨道交通信号基础设备包括信号继电器、信号机、转辙机、轨道电路等设备。

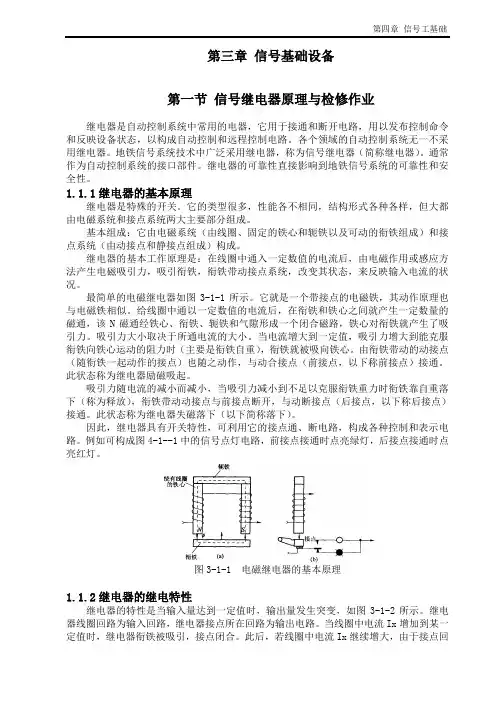

第三章信号基础设备第一节信号继电器原理与检修作业继电器是自动控制系统中常用的电器，它用于接通和断开电路，用以发布控制命令和反映设备状态，以构成自动控制和远程控制电路。

各个领域的自动控制系统无一不采用继电器。

地铁信号系统技术中广泛采用继电器，称为信号继电器（简称继电器）。

通常作为自动控制系统的接口部件。

继电器的可靠性直接影响到地铁信号系统的可靠性和安全性。

1.1.1继电器的基本原理继电器是特殊的开关。

它的类型很多，性能各不相同，结构形式各种各样，但大都由电磁系统和接点系统两大主要部分组成。

基本组成：它由电磁系统（由线圈、固定的铁心和轭铁以及可动的衔铁组成）和接点系统（由动接点和静接点组成）构成。

继电器的基本工作原理是：在线圈中通入一定数值的电流后，由电磁作用或感应方法产生电磁吸引力，吸引衔铁，衔铁带动接点系统，改变其状态，来反映输入电流的状况。

最简单的电磁继电器如图3-1-1所示。

它就是一个带接点的电磁铁，其动作原理也与电磁铁相似。

给线圈中通以一定数值的电流后，在衔铁和铁心之间就产生一定数量的磁通，该N磁通经铁心、衔铁、轭铁和气隙形成一个闭合磁路，铁心对衔铁就产生了吸引力。

吸引力大小取决于所通电流的大小。

当电流增大到一定值，吸引力增大到能克服衔铁向铁心运动的阻力时（主要是衔铁自重），衔铁就被吸向铁心。

由衔铁带动的动接点（随衔铁一起动作的接点）也随之动作，与动合接点（前接点，以下称前接点）接通。

此状态称为继电器励磁吸起。

吸引力随电流的减小而减小，当吸引力减小到不足以克服衔铁重力时衔铁靠自重落下（称为释放），衔铁带动动接点与前接点断开，与动断接点（后接点，以下称后接点）接通。

此状态称为继电器失磁落下（以下简称落下）。

因此，继电器具有开关特性，可利用它的接点通、断电路，构成各种控制和表示电路。

例如可构成图4-1--1中的信号点灯电路，前接点接通时点亮绿灯，后接点接通时点亮红灯。

图3-1-1 电磁继电器的基本原理1.1.2继电器的继电特性继电器的特性是当输入量达到一定值时，输出量发生突变，如图3-1-2所示。

第1篇一、引言随着我国城市化进程的加快，地铁作为一种高效、便捷的城市公共交通工具，得到了广泛的应用。

地铁信号系统作为地铁运营的重要组成部分，其安全性直接关系到乘客的生命财产安全。

为了提高地铁信号系统的安全性，保障地铁运营的顺利进行，本培训旨在对地铁信号系统工作人员进行安全教育培训。

二、培训目标1. 提高地铁信号系统工作人员的安全意识，增强安全责任感；2. 使员工掌握地铁信号系统的工作原理、操作规程和安全注意事项；3. 提高员工应对突发事件的能力，确保地铁信号系统的稳定运行。

三、培训内容1. 地铁信号系统概述（1）地铁信号系统的组成及功能；（2）地铁信号系统的分类及特点；（3）地铁信号系统的关键技术。

2. 地铁信号系统操作规程（1）操作前的准备工作；（2）操作过程中的注意事项；（3）操作后的检查与记录。

3. 地铁信号系统安全注意事项（1）设备操作安全；（2）人员操作安全；（3）现场作业安全；（4）应急处置安全。

4. 地铁信号系统应急处置（1）应急处置原则；（2）应急处置流程；（3）应急处置注意事项。

5. 地铁信号系统常见故障及排除方法（1）故障原因分析；（2）故障排除方法；（3）故障处理注意事项。

6. 地铁信号系统安全培训考核（1）考核方式；（2）考核内容；（3）考核评分标准。

四、培训方法1. 理论授课：通过PPT、视频等形式，对地铁信号系统安全知识进行讲解；2. 案例分析：通过实际案例，分析地铁信号系统安全事故原因及预防措施；3. 实操演练：组织员工进行地铁信号系统操作演练，提高实际操作能力；4. 安全培训考核：对员工进行安全培训考核，检验培训效果。

五、培训时间本次培训时间为2天，具体安排如下：第一天：上午：地铁信号系统概述、地铁信号系统操作规程；下午：地铁信号系统安全注意事项、地铁信号系统应急处置。

第二天：上午：地铁信号系统常见故障及排除方法；下午：地铁信号系统安全培训考核。

六、培训效果评估1. 培训结束后，对员工进行安全培训考核，了解培训效果；2. 对培训过程中发现的问题进行总结，改进培训方法；3. 定期组织安全培训，提高员工安全意识。
