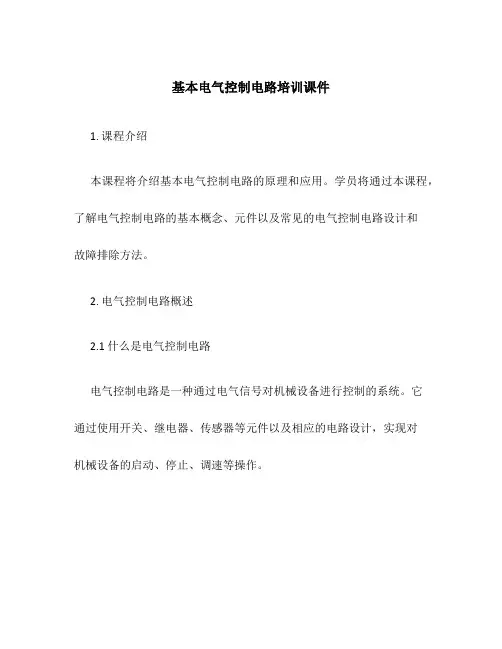

基本电气控制电路培训课件1. 课程介绍本课程将介绍基本电气控制电路的原理和应用。
学员将通过本课程，了解电气控制电路的基本概念、元件以及常见的电气控制电路设计和故障排除方法。
2. 电气控制电路概述2.1 什么是电气控制电路电气控制电路是一种通过电气信号对机械设备进行控制的系统。
它通过使用开关、继电器、传感器等元件以及相应的电路设计，实现对机械设备的启动、停止、调速等操作。
2.2 电气控制电路的基本组成电气控制电路主要由以下几个基本组成部分构成： - 电源：为电气控制电路提供所需的能量。
- 输入元件：通过感知和接收外部信号，向电气控制电路提供输入信号。
- 输出元件：根据电气控制电路的输出信号，将电路的输出信号转换为机械或其他形式的工作。
- 控制设备：包括开关、继电器等设备，用于实现对电路的开关、保护和调节等功能。
- 连接线路：用于连接电气控制电路各个部分的导线。
2.3 电气控制电路的分类根据控制电路的工作方式和特点，可以将电气控制电路分为以下几类： - 直接控制电路：通过直接接通或断开电路来控制设备的启停。
-简单控制电路：通过集成电路或逻辑门电路等实现简单的控制功能。
- 自动控制电路：通过传感器和反馈机制实现对机械设备自动控制。
- 程序控制电路：通过预先设定的程序实现对设备的自动控制。
- 联锁控制电路：通过多个设备之间的相互关联，实现对复杂系统的控制和保护。
3. 电气控制电路元件3.1 开关元件开关元件是电气控制电路中常用的元件，用于控制电路的闭合和断开。
常见的开关元件有按钮开关、刀叉开关、继电器等。
3.1.1 按钮开关按钮开关是一种常用的手动开关元件，包括常开按钮和常闭按钮。
常开按钮在按下时将电路接通，常闭按钮在按下时将电路断开。
3.1.2 刀叉开关刀叉开关是一种常用的手动开关元件，通过刀片的接通和断开来控制电路的闭合和断开。
刀叉开关分为单刀单掷、单刀双掷和双刀双掷等不同型号。
3.1.3 继电器继电器是一种电磁开关元件，通过电磁激励的方式实现对电路的控制。
