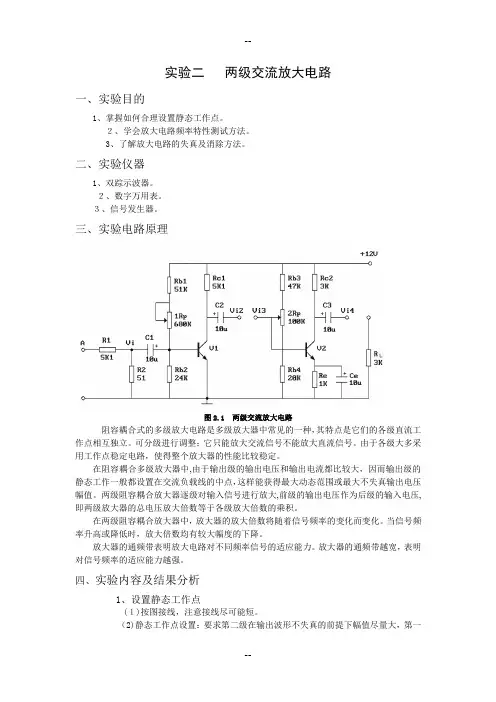

实验二两级交流放大电路
一、实验目的
1、掌握如何合理设置静态工作点。
2、学会放大电路频率特性测试方法。
3、了解放大电路的失真及消除方法。
二、实验仪器
1、双踪示波器。
2、数字万用表。
3、信号发生器。
三、实验电路原理

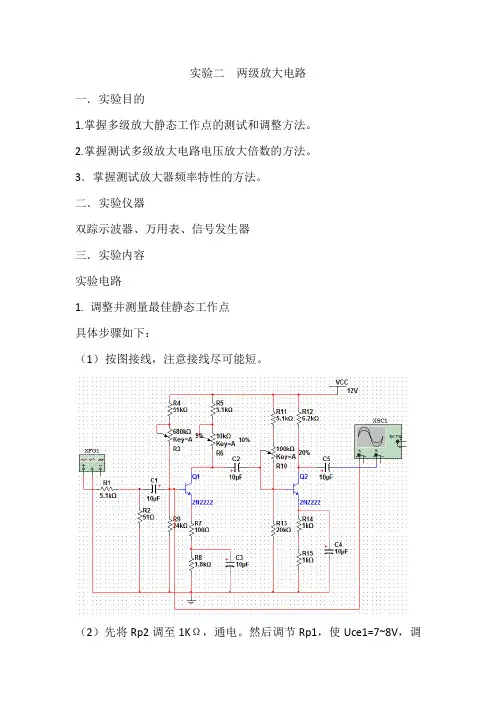

图两级交流放大电路
阻容耦合式的多级放大电路是多级放大器中常见的一种，其特点是它们的各级直流工作点相互独立。可分级进行调整；它只能放大交流信号不能放大直流信号。由于各级大多采用工作点稳定电路，使得整个放大器的性能比较稳定。
在阻容耦合多级放大器中，由于输出级的输出电压和输出电流都比较大，因而输出级的静态工作一般都设置在交流负载线的中点，这样能获得最大动态范围或最大不失真输出电压幅值。两级阻容耦合放大器逐级对输入信号进行放大，前级的输出电压作为后级的输入电压，即两级放大器的总电压放大倍数等于各级放大倍数的乘积。
在两级阻容耦合放大器中，放大器的放大倍数将随着信号频率的变化而变化。当信号频率升高或降低时，放大倍数均有较大幅度的下降。
放大器的通频带表明放大电路对不同频率信号的适应能力。放大器的通频带越宽，表明对信号频率的适应能力越强。
四、实验内容及结果分析
1、设置静态工作点
(1)按图接线，注意接线尽可能短。
(2)静态工作点设置：要求第二级在输出波形不失真的前提下幅值尽
量大，第一级为增加信噪比，工作点尽可能低。
(3)在输入A 端接入频率为1KHz 幅度为100mV 的交流信号(一般采用实验箱上加衰减的办法，即信号源用一个较大的信号。例如100mV ，在实验板上经100:l 衰减电阻衰减,降为lmV)，使V i1为1mV ，调整工作点使输出信号不失真。
2、按表要求测量并计算，注意测静态工作点时应断开输入信号。
表
p R
p
R R
空载：
带载：
3、接入负载电阻R
L
=3K，按表测量并计算，比较实验内容2，3的结果。
4、测两级放大电路的频率特性
5、将放大器负载断开，先将输入信号频率调到1KHz，幅度调到使输出幅度最大而不失真。
6、保持输入信号幅度不变，改变频率，按表测量并记录，
7、接上负载、重复上述实验。
表
V i=
f(Hz)
1
5
1
00
2
50
5
00
1
000
5
000
1
0000
5
0000
10
0000
V O
R L=
∞
R L=
3K
2c
I 1β=β
1、阻容耦合放大电路用电容作极间耦合有何优缺点
答：优点：隔离直流信号，使得V1，V2的静态工作点相互独立，互不影响，可以分别选取V1，V2的最佳工作点；
缺点：对低频信号产生很大的容抗，使得信号一部分衰减在耦合电容上。
2、多级放大器各级放大器对直流工作点设置有什么要求为什么
答：调节两个放大器直流工作点，使它们都处于放大状态，并且第二级在输出波形不失真的前提下幅值尽量大，第一级为增加信噪比，工作点尽可能低。
3、放大器的频率特性有何意义如何测试
答：1）放大器的频率特性会影响放大器的放大倍数；
2）测试方法：上限截止频率和下限截止频率指的是当放大倍数降为时信号的频率上线和下限。你只要用运放接一个反相器，然后改变信号源的频率，当输出波形开始失真的时候那个频率就是截止频率了。
4、实验测试结果与理论分析结果的误差其原因主要有哪些
答：1）耦合电容对低频信号产生很大的容抗；
2）温度对电阻大小的影响，使产生的误差。
