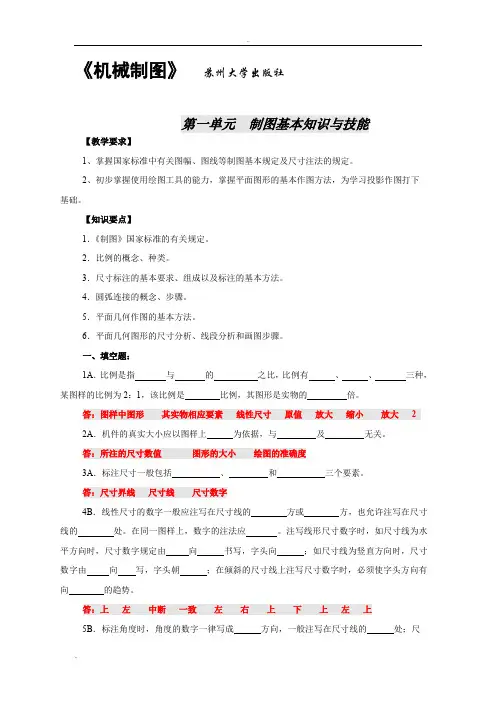

《机械制图》苏州大学出版社
第一单元制图基本知识与技能【教学要求】
1、掌握国家标准中有关图幅、图线等制图基本规定及尺寸注法的规定。
2、初步掌握使用绘图工具的能力，掌握平面图形的基本作图方法，为学习投影作图打下
基础。
【知识要点】
1．《制图》国家标准的有关规定。
2．比例的概念、种类。
3．尺寸标注的基本要求、组成以及标注的基本方法。
4．圆弧连接的概念、步骤。
5．平面几何作图的基本方法。
6．平面几何图形的尺寸分析、线段分析和画图步骤。
一、填空题：
1A．比例是指与的之比，比例有、、三种，某图样的比例为2：1，该比例是比例，其图形是实物的倍。
答：图样中图形其实物相应要素线性尺寸原值放大缩小放大 2 2A．机件的真实大小应以图样上为依据，与及无关。
答：所注的尺寸数值图形的大小绘图的准确度
3A．标注尺寸一般包括、和三个要素。
答：尺寸界线尺寸线尺寸数字
4B．线性尺寸的数字一般应注写在尺寸线的方或方，也允许注写在尺寸线的处。在同一图样上，数字的注法应。注写线形尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由向书写，字头向；如尺寸线为竖直方向时，尺寸数字由向写，字头朝；在倾斜的尺寸线上注写尺寸数字时，必须使字头方向有向的趋势。
答：上左中断一致左右上下上左上
5B．标注角度时，角度的数字一律写成方向，一般注写在尺寸线的处；尺
寸界线应沿引出，尺寸线应画成，其圆心是该角的顶点。
答：水平中断径向圆弧
6B、直径符号“Φ”用于标注圆或的圆弧；圆弧符号“R”用于标
注圆或的圆弧。
答：整圆大于半圆的圆弧半圆小于半圆的圆弧
7A、锥度是指与之比。
答：正圆锥体底圆直径锥高
8A．圆弧连接的三个步骤是：、、。
答：求圆心求切点画连接圆弧
9B、凡确定图形中各部分几何形状大小的尺寸, 称为尺寸。如确定图形中各个组成
部分相对位置的尺寸，称为尺寸; 基准是标注尺寸的。
答：定形定位起点
10B、定形、定位尺寸均齐全的线段，叫线段；只有定形尺寸和一个定位尺寸，而缺少另一定位尺寸的线段。叫线段；只有定形尺寸而缺少定位尺寸的线段，叫线段。
答：已知中间连接
二、基本知识与技能题
1B、指出左边的图中尺寸标注的错误，在右边图上作正确标注。
答：
2C、参照下图所示图形，用1：2比例在制定位置画图，并作正确标注：
答：略
（提示：以尺寸数值为依据画图，如130画65长，标注时尺寸数字不变。）三、几何作图题（请保留作图线）
1A、作圆内接正六边形（用圆规法或三角板法均可）。
答：
2A、将线段AB七等分
答：
3A、根據給定條件1：9的斜度，並標注。
答：（提示：要求描深輪廓線，標注，保留作圖痕跡）
4A、參照示意圖，作1：3錐度圖形。
答：（提示：要求描深輪廓線，標注，保留作圖痕跡）
5B、参照图例用给定的尺寸作圆弧连接。（答案略）
6B、作圆弧外连接。（答案略）
7B、圆弧内连接。（答案略）
第二单元投影法基础
【教学要求】
1．掌握正投影法原理，理解三视图的形成，周围三视图的（三等关系）投影规律和六向
方位关系。
2．掌握点、直线和平面的投影分析规律，能熟练地分析三视图中点、直线和平面要素。
3．掌握基本体三视图的分析和画法。
【知识要点】
1．投影方法的分类；掌握正投影的概念及其基本特性。
2．视图的概念。
3．三视图投影规律和六向关系。
4．点的投影规律。
5．空间直线和平面的种类及其投影特点。
6．基本体三视图的分析和画法。
一、填空题：
1A、根据有关标准和规定，用法绘制出物体的图形称为视图。
答：正投影
2A、正投影的基本特性：、、。
答：真实性积聚性类似性
3A、正投影基本特性中的类似性的五个不变是：不变、不变、不变、不变和不变。
答：多边形的边数平行关系凹凸曲直线段间的定比
4A、三视图投影规律为：主、俯视图，主、左视图，俯、左视图。
答：长对正高平齐宽相等
5B、主视图与左视图共同反映物体的位置关系；主视图与俯视图共同反映物体的位置关系；左视图与俯视图共同反映物体的位置关系。（提示：填上下、左右或前后）
答：上下左右前后
6B、空间直线与投影面的位置有线、线和线三种。
答：投影面的平行投影面的垂直一般位置直
7B、空间平面与投影面的位置有面、面和面三种。
答：投影面的平行投影面的垂直一般位置平
8A、所有的表面都是平面的基本体称为体，通常它有和两种；至少有一个表面是曲面的基本体称为体，通常它有、和三种；
答：平面棱柱棱锥曲面圆柱圆锥球
二、．参照立体示意图，补画三视图中漏画的图线，并填空比较方位。
1A 2A
答：
3A 4B
·
三、根据轴测图补画第三个视图。
1A、2A、
答：
3A、4B、
四、点、线、面的投影
1A．作点A（25，20，25）、B（15，0，20）的三面投影，并说明它们与三个投影面的距离。
答：
2B．已知点B在点A的左边10mm，在点A前方5mm，比A低15mm，试作出点B的三面投影图。
答：
3B．参照立体图，在三视图上标注A、B两点在H、W面上的投影.。
