多通道数据采集系统的使用与配置

多路信号采集显示系统设计与实现一、引言随着科技的不断发展，人们对信号采集显示系统的需求也日益增长。

多路信号采集显示系统是一种能够同时采集多种信号并进行显示的系统，广泛应用于工业控制、仪器仪表、环境监测等领域。

本文将介绍多路信号采集显示系统的设计与实现，包括硬件和软件的设计，希望能够为相关领域的研究和开发提供一定的参考。

二、系统设计1. 系统功能需求多路信号采集显示系统主要具备以下功能需求：（1）多通道信号采集功能：能够同时采集多路模拟信号，并实时转换为数字信号。

（2）数据存储功能：能够将采集到的数据进行存储，以便后续分析和处理。

（3）数据显示功能：能够实时显示采集到的数据，并提供用户界面操作。

（4）通信接口功能：能够与PC或其他设备进行通信，进行数据传输和控制。

2. 系统硬件设计多路信号采集显示系统的硬件设计主要包括传感器、采集卡、显示屏等组成。

（1）传感器：根据不同的采集需求，选择合适的传感器，如温度传感器、压力传感器、光敏传感器等。

（2）采集卡：选择合适的多通道模拟信号采集卡，能够满足采集多路信号的需求。

采集卡通常包括A/D转换器、输入端口等。

（3）显示屏：选择合适的显示屏，能够实时显示采集到的数据，提供用户友好的操作界面。

三、系统实现1. 硬件组装与连接按照系统设计，选购合适的传感器、采集卡和显示屏，并进行硬件组装和连接。

将传感器与采集卡连接，采集卡与显示屏连接，确保硬件的正常工作。

2. 软件开发与编程根据系统设计，开发相应的软件并进行编程。

实现数据采集、数据存储、数据显示和通信接口功能，并进行软件测试和调试。

3. 系统调试与优化将硬件和软件组装完毕后，进行系统调试和优化。

测试系统的各项功能是否正常，是否满足设计要求，并对系统进行优化，提高系统的稳定性和性能。

SensorHub多通道数据采集器用户手册版本：V3.0目录1.产品介绍 (5)2.设备快速使用流程 (7)设备连接SenseCAP云平台 (7)设备连接第三方的传感器和服务器 (8)3.组装设备 (9)设备包装清单（SensorHub） (9)设备接口介绍 (10)安装SIM卡 (10)安装天线 (11)连接传感器 (12)连接电源线 (12)4.配置设备连接到SenseCAP云平台 (13)绑定设备 (13)4.1.1注册账号 (13)4.1.2下载手机App (13)4.1.3绑定设备和传感器 (13)设备上电开机 (14)登录云平台查看数据和状态 (15)云平台使用说明 (15)API使用说明 (16)5.配置设备连接到第三方服务器 (17)准备工具 (17)5.1.1上位机配置软件 (17)5.1.2串口线连接和驱动安装 (18)配置工具功能介绍 (18)通用设置 (19)5.3.1设备编码（EUI）和上报周期修改 (21)5.3.2MQTT服务器配置 (22)5.3.3GPS配置 (24)5.3.4APN配置 (24)5.3.5读写操作和清空配置 (24)6.添加自定义传感器 (25)传感器标准及分类 (26)6.1.1用户自定义传感器 (26)6.1.2内建支持传感器 (26)用户自定义传感器示例：添加土壤温湿度传感器 (27)6.2.1准备 (27)6.2.2配置传感器基本信息 (27)6.2.3配置测量值信息 (29)6.2.4传感器测试 (31)6.2.5确认数据上传服务器 (32)在SenseCAP云平台添加自定义测量值和传感器 (36)6.3.1添加测量类型 (36)6.3.2添加传感器类型ID (37)7.故障排除和日志解析 (39)常见异常诊断 (39)7.1.1通道状态异常 (39)7.1.2在测试传感器时，报错：No sensor found. Is the sensor connected (39)7.1.3在测试传感器时，报错：[ERROR] rs485 err code: XX XX (39)日志解析 (41)8.设备安装和使用注意事项 (46)内置电池低温环境使用注意事项（必看） (46)传感器航空插头线序 (46)安装示例-数据采集器 (47)安装示例-太阳能板 (49)1.产品介绍SenseCAP是一套工业级传感网络系统，实现低功耗的环境物理量数据采集，包含可靠易用的硬件产品和软件平台服务。

使用多通道数据采集卡的实验方法随着科技的不断进步，数据采集在许多领域中扮演着重要的角色。

多通道数据采集卡的出现，使得同时采集多个信号成为可能。

本文将介绍使用多通道数据采集卡的实验方法，帮助读者更好地了解和应用这一技术。

1. 什么是多通道数据采集卡多通道数据采集卡是一种硬件设备，用于采集多个信号。

它通常包括多个输入通道、模拟至数字转换器（ADC）、时钟源和接口等组件。

通过连接传感器、测量设备等到不同的通道上，数据采集卡可以将多个信号同时转换为数字信号，并提供给计算机进行存储、处理和分析。

2. 数据采集前的准备工作在进行实验之前，我们需要做一些准备工作。

首先，明确实验目的和所需的采集信号类型。

例如，如果需要监测温度和湿度，我们需要选择合适的传感器，并将它们连接到数据采集卡的相应通道上。

其次，确保数据采集卡和计算机之间的连接正常。

一般来说，数据采集卡通过USB、PCIe等接口与计算机连接。

根据设备型号和接口类型，我们可以选择合适的连接线缆，并确保稳定的连接。

另外，对于模拟信号的采集，我们需要进行校准和滤波处理。

校准可以提高信号的测量精度，滤波处理可以减少噪音对信号的干扰。

因此，在实验开始之前，我们应该对采集卡的设置进行调整，并根据需要进行校准和滤波操作。

3. 实验过程及应用案例在实验过程中，我们可以使用软件或编程语言来控制和接收数据。

许多数据采集卡提供了自带的软件，可以用于实时数据监测和保存。

此外，我们也可以使用LabVIEW、Python等编程语言进行数据采集和处理。

对于应用案例，我们以心电信号采集为例进行说明。

在实验中，我们可以将心电传感器连接到多通道数据采集卡的相应通道上，然后通过软件接收和记录心电信号。

通过设置采样频率和时间间隔，我们可以获取不同时间段内的心电数据。

然后，我们可以使用信号处理算法对心电信号进行滤波、去噪、心律分析等操作，以获得更有用的信息。

除了心电信号的采集，多通道数据采集卡还可以应用于许多其他领域，如振动分析、声音信号处理、工业自动化等。

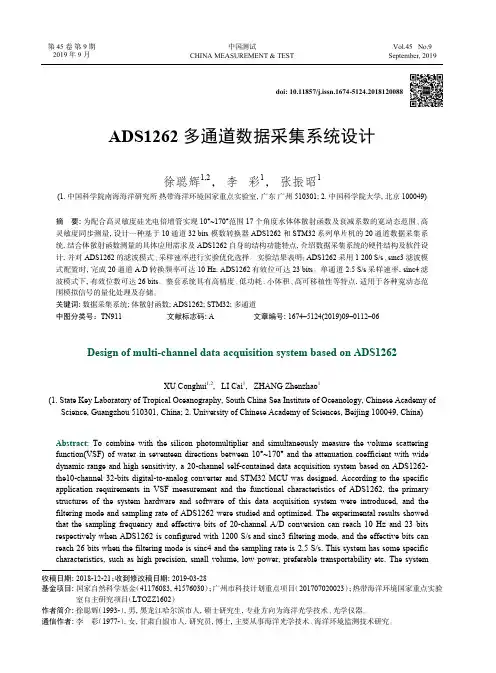

doi: 10.11857/j.issn.1674-5124.2018120088ADS1262多通道数据采集系统设计徐聪辉1,2， 李 彩1， 张振昭1(1. 中国科学院南海海洋研究所 热带海洋环境国家重点实验室，广东 广州 510301; 2. 中国科学院大学，北京 100049)摘　要: 为配合高灵敏度硅光电倍增管实现10°~170°范围17个角度水体体散射函数及衰减系数的宽动态范围、高灵敏度同步测量，设计一种基于10通道32 bits 模数转换器ADS1262和STM32系列单片机的20通道数据采集系统，结合体散射函数测量的具体应用需求及ADS1262自身的结构功能特点，介绍数据采集系统的硬件结构及软件设计，并对ADS1262的滤波模式、采样速率进行实验优化选择。

实验结果表明：ADS1262采用1 200 S/s 、sinc3滤波模式配置时，完成20通道A/D 转换频率可达10 Hz ，ADS1262有效位可达23 bits 。

单通道2.5 S/s 采样速率，sinc4滤波模式下，有效位数可达26 bits 。

整套系统具有高精度、低功耗、小体积、高可移植性等特点，适用于各种宽动态范围模拟信号的量化处理及存储。

关键词: 数据采集系统; 体散射函数; ADS1262; STM32; 多通道中图分类号：TN911 文献标志码: A 文章编号: 1674–5124(2019)09–0112–06Design of multi-channel data acquisition system based on ADS1262XU Conghui 1,2, LI Cai 1, ZHANG Zhenzhao 1(1. State Key Laboratory of Tropical Oceanography, South China Sea Institute of Oceanology, Chinese Academy of Science, Guangzhou 510301, China; 2. University of Chinese Academy of Sciences, Beijing 100049, China)Abstract : To combine with the silicon photomultiplier and simultaneously measure the volume scattering function(VSF) of water in seventeen directions between 10°~170° and the attenuation coefficient with wide dynamic range and high sensitivity, a 20-channel self-contained data acquisition system based on ADS1262-the10-channel 32-bits digital-to-analog converter and STM32 MCU was designed. According to the specific application requirements in VSF measurement and the functional characteristics of ADS1262, the primary structures of the system hardware and software of this data acquisition system were introduced, and the filtering mode and sampling rate of ADS1262 were studied and optimized. The experimental results showed that the sampling frequency and effective bits of 20-channel A/D conversion can reach 10 Hz and 23 bits respectively when ADS1262 is configured with 1200 S/s and sinc3 filtering mode, and the effective bits can reach 26 bits when the filtering mode is sinc4 and the sampling rate is 2.5 S/s. This system has some specific characteristics, such as high precision, small volume, low power, preferable transportability etc. The system收稿日期: 2018-12-21；收到修改稿日期: 2019-03-28基金项目: 国家自然科学基金（41176083，41576030）；广州市科技计划重点项目（201707020023）；热带海洋环境国家重点实验室自主研究项目（LTOZZ1602）作者简介: 徐聪辉（1993-），男，黑龙江哈尔滨市人，硕士研究生，专业方向为海洋光学技术、光学仪器。

多通道数据采集系统的设计与实现近年来，随着科技的不断发展和数据的迅速增长，对于多通道数据采集系统的需求越来越迫切。

多通道数据采集系统旨在通过多个输入通道同时采集、传输和处理多组数据，以满足大规模数据采集和处理的需求。

本文将详细介绍多通道数据采集系统的设计与实现。

1. 系统需求分析在设计多通道数据采集系统之前，首先要明确系统的需求。

根据具体的应用场景和目标，我们需要确定以下几个方面的需求：1.1 数据采集范围：确定需要采集的数据范围，包括数据类型、数据量和采集频率等。

这将直接影响系统的硬件选择和设计参数。

1.2 数据传输和存储要求：确定数据传输和存储的方式和要求。

例如，是否需要实时传输数据，是否需要数据缓存和压缩等。

1.3 系统的实时性要求：确定系统对数据采集和处理的实时性要求。

根据实际应用场景，可以确定系统对数据延迟和响应时间的要求。

1.4 系统的可扩展性：考虑系统的可扩展性，以满足未来可能的扩展需求。

这包括硬件和软件的可扩展性。

2. 系统设计在需求分析的基础上，我们进行多通道数据采集系统的设计。

系统设计主要包括硬件设计和软件设计两个方面。

2.1 硬件设计根据需求分析中确定的数据采集范围和要求，我们选择合适的硬件设备进行数据采集。

常用的硬件设备包括传感器、模拟信号采集卡和数字信号处理器等。

2.2 传感器选择根据需要采集的数据类型，选择合适的传感器进行数据采集。

不同的传感器适用于不同的数据类型，如温度传感器、压力传感器、光传感器等。

2.3 采集卡设计针对多通道数据采集系统的特点，我们需要选择合适的模拟信号采集卡进行数据采集。

采集卡应具备多个输入通道，并能够同时采集多个通道的数据。

2.4 数字信号处理器设计针对采集到的模拟信号数据，我们需要进行数字信号处理。

选择合适的数字信号处理器进行数据处理，如滤波、采样和转换等。

2.5 软件设计针对系统的需求和硬件的设计，我们需要进行软件设计，以实现数据采集、传输和处理。

多通道自适应智能数据终端XKDC611使用说明书文件版本号：V1.10日期：2023-01-17目录1. 产品概述 (5)1.1. 产品简介 (5)1.2. 技术参数 (6)2. 外观尺寸及接口 (7)2.1. 外观图 (7)2.2. 产品尺寸 (8)2.3. 端子接线说明示意图 (8)2.4. 接口说明示意图 (9)2.5. 指示灯 (10)3. 产品主要功能 (11)3.1. 采用多通道 (11)3.2. 自适应功能 (11)3.3. 自组网 (11)3.4. 4G全网通 (12)3.5. 实现全覆盖 (12)3.6. 自对时功能 (12)3.7. 模块化设计 (12)3.8. 数据采集与保存 (12)3.9. 远程设置 (12)3.10. 多种程序升级方式 (12)3.11. 密码保护，安全可靠 (12)3.12. 支持定制 (12)4. 菜单操作说明 (13)4.1. 菜单界面 (13)4.2. 菜单功能介绍 (14)4.2.1. 终端档案 (14)4.2.2. 现场维护 (25)4.2.3. 高级设置 (32)4.2.4. 高级应用 (40)5. 快速操作说明 (41)5.1. 抄表 (41)5.2. 设置终端路径 (42)5.3. 软件升级 (42)5.4. 建立表档案 (43)5.5. LoRa组网 (44)5.5.1. LoRa组网描述 (44)5.5.2. LoRa组网直连方式举例 (45)5.5.3. LoRa组网中继方式举例 (48)6. 安装、调试 (50)6.1. 安装智能数据终端 (50)6.2. M-BUS通信线接 (50)7. 安全注意事项 (51)8. 产品常见问题 (51)8.1. 上电后智能数据终端不能运行 (51)8.2. 不能与表计通信 (51)8.3. 不能与主站通信 (51)9. 运输贮存 (52)10. 制造商信息 (52)1.产品概述1.1.产品简介多通道自适应智能数据终端XKDC611（简称：智能数据终端）是旋坤科技自主研发的新一代MBUS仪表数据采集终端。

多路数据采集系统毕业设计第一章绪论1.1课题研究背景和意义数据采集是指将位移、流量、温度、压力等模拟量采集、转换成数字量后,再由计算机进行存储、处理、显示或打印。

数据采集技术是信息科学的一个重要组成部分,信号处理技术、计算机技术,传感器技术是现代检测技术的基础。

数据采集技术则正是这些技术的先导,也是信息进行可靠传输,正确处理的基础。

在工业生产中,对生产现场的工艺参数进行采集、监视和记录,这样能提高产品的质量、降低成本。

在科学实验中,对应用数据进行实时采集,这样获得大量的动态信息,是研究物理过程动态变化的有效手段,也是获取科学奥秘的重要手段之一。

设计数据采集系统目的,就是把传感器输出的模拟信号转换成计算机能识别的数字信号,并把数字信号送入计算机,计算机将计算得到的数据加以利用观察,这样就实现对某些物理量的监视,数据采集系统性能的好坏,取决于它的精度和速度,在精度保证的条件下提高采样速度,满足实时采集、实时处理和实时控制的要求[1]。

数据采集常用的方式有在PC机,也可以在工控机内安装数据采集卡,如RS-422卡、RS-485卡及A/D卡;或专门的采集设备,包括PCI、PXI、PCMCIA、USB,无线以及火线FireWire接口等,可用于台式PC机、便携式电脑以及联网的应用系统中[2]。

数据采集系统起始于20世纪50年代,1956年美国首先研究了用在军事上的测试系统,目标是测试中不依靠相关的测试文件,由非成熟人员进行操作,并且测试任务是测试设备高速自动完成的。

近年来,数据采集及应用受到了人们越来越广泛的关注,数据采集系统也有了迅速的发展,数据采集系统也朝着微型化、小型化、便携式,低电压、低功耗发展。

当前市场出售的小型数据采集器相当于一个功能齐全计算机。

这些数据采集器功能强大,能够实现实时数据采集、处理的自动化设备。

具备实时采集、自动存储、即时显示、即时反馈、自动处理、自动传输功能[;不仅能保证现场数据的实时性、真实性、有效性、可用性,而且能很方便输入计算机,应用在各个领域。

NI采集卡的多通道不同功能采集的配置操作方法1. 打开NI采集卡的配置软件：首先需要打开NI采集卡对应的配置软件，例如NI-DAQmx或者LabVIEW，这些软件提供了图形化界面和API 接口来配置和控制采集卡。

2.确定采集通道数目：在软件界面上，需要确定采集的通道数目，即同时采集的信号源数量。

根据具体应用需求，可以选择多通道采集配置。

3.配置采集参数：针对每个通道，需要配置采集参数，例如采样率、量程、触发模式等。

采样率是指每秒采样的次数，量程是指信号的幅度范围，触发模式是指启动采集的条件。

4.设定物理连接：将各个信号源与采集卡的输入端口进行物理连接。

通常，使用BNC线缆将信号源连接到采集卡的输入通道。

5.配置数据存储方式：在采集卡配置软件中，可以选择数据存储的方式。

可以选择将数据保存在计算机的硬盘中，或者直接存储在采集卡的内存中。

6.设置数据处理功能：如果需要对采集到的数据进行进一步的处理，可以在配置软件中设置数据处理功能。

例如，可以选择进行滤波、数字信号处理、实时显示等操作。

7.验证配置：在完成配置后，可以进行配置的验证。

可以通过软件提供的测试功能，发送一个已知的测试信号，并观察是否能够正确采集到该信号。

8.启动采集：完成配置后，可以启动采集操作。

可以通过配置软件提供的开关按钮或者编程接口来启动采集操作。

一旦启动，采集卡将开始按照配置的参数进行数据采集。

9. 数据后处理：采集完数据后，可以进行数据后处理操作。

可以使用MATLAB、LabVIEW等软件进行数据分析、图像显示等。

总结：NI采集卡的多通道不同功能采集的配置操作方法包括打开配置软件、确定通道数目、配置采集参数、物理连接、配置数据存储方式、设置数据处理功能、验证配置、启动采集和数据后处理。

通过这些步骤，可以正确配置NI采集卡以满足不同应用的需求。

LC76使用手册一、产品概述LC76是一款多功能的数据采集与分析系统，集成了高性能的硬件和软件，为用户提供高效、便捷的数据处理和分析功能。

它广泛应用于科学实验、工业检测、环境监测等领域，适用于各种复杂的数据采集和分析需求。

二、硬件介绍1.主机：LC76主机采用高性能的工业级处理器，配备了充足的内存和存储空间，保证了系统的稳定性和数据处理能力。

2.接口：主机上配备了多种类型的接口，包括USB、HDMI、SD卡槽等，方便用户连接外部设备和扩展功能。

3.显示屏：配备高清显示屏，可以实时显示数据和图形，方便用户观察和操作。

4.电源：内置可充电电池，支持长时间工作，同时支持外接电源。

三、软件安装1.软件下载：从LC76官方网站下载配套软件，根据操作系统的不同选择相应的版本。

2.软件安装：双击下载的软件安装包，按照提示完成软件的安装过程。

确保软件正确安装到系统中。

四、基本操作1.开机：按下主机上的电源开关，等待系统启动完毕。

2.连接：通过USB线将主机与计算机连接，确保系统正确识别并建立通信。

3.软件启动：打开安装在计算机上的LC76软件，进入操作界面。

4.数据采集：在软件界面中设置好数据采集参数，启动数据采集任务。

5.数据处理：采集到的数据会自动显示在软件界面中，用户可以对数据进行处理和分析。

6.保存数据：处理完成后，可以将数据保存为所需的格式（如Excel、CSV等），方便后续使用和分享。

7.断开连接：完成操作后，断开主机与计算机的连接，关闭软件和系统。

五、高级功能1.多任务同时采集：支持多个任务同时进行数据采集，大大提高了工作效率。

2.自动采样和触发功能：支持定时、触发等模式的数据采集，满足不同需求。

3.数据滤波和处理：提供多种滤波算法和处理工具，可以对采集到的数据进行去噪、平滑等处理。

4.可视化分析：支持多种图表类型（如柱状图、折线图等），方便用户进行数据可视化分析和比较。

5.导出报告：可以将分析结果导出为Word、PDF等格式的报告，方便用户汇报和分享。

第一节系统整体结构系统的整体组成结构是测量目标经过传感器模块后转换成电信号，在由信号调理模块对信号做简单的调理工作，例如，scc-sg04全桥应变调整模块，scc-td02模块，scc-rtd01热电偶热电阻制约模块等，将调理好的信号传送到数据采集模块中进行数据采集，然后在用软件进行特定的处理。

在采集的过程中同时将数据保存到指定数据库里。

如图4-1多通道数据采集系统硬件结构图所示。

图4-1 多通道数据采集系统硬件结构图第二节数据采集系统的硬件设计一、PC机传统仪器很多情况完成某些任务必须借助复杂的硬件电路，而由于计算机数据具备极强的信号处理能力，可以替代这些复杂的硬件电路，这便是虚拟仪器最大的特点。

数据采集系统能够正常运行的前提便是选择一个优良的计算机平台。

由于数据采集功能器件通常工作在工业领域中，往往伴随着强烈的振动，噪声，电源线的干扰和电磁干扰等。

为了保证记录仪正常的运行，设计系统时选定工业计算机。

考虑到计算机平台的可靠运行工业计算机通常采取了抗干扰措施。

另一方面的考虑是工业计算机通常具有很多类型的接口，这样有利于功能进一步的扩展。

二、传感器传感器设备能接受到来自测量目标发来的信号，而且把接受到的讯息，通过设定的变换比例将其改变成为电信号亦或其它形式，从而能够完成数据信号的处理、存储、显示、记录和控制等任务。

传感器是系统进行检测与控制的第一步。

三、信号调理经过传感器的信号大多是要经过信号调理才可以被数据采集设备所接收，调理设备能够对信号进行放大、隔离、滤波、激励、线性化等处理。

由于不同类型的传感器各有不同的功能，除了考虑一些通用功能之外，还要依据不同传感器的性质和要求来实现特殊的信号调理功能。

信号调理电路的通用功能由如下几个方面：（1）放大功能为了提高系统的分辨率以及降低噪声干扰，微弱信号必须要进行放大，从而使放大之后信号电压与模数转换的电压范围一致。

信号在经过传感器之后便直接进入信号调理模进行调理，这样就不易受到外部环境的影响，从而使得信噪比进一步的改善。

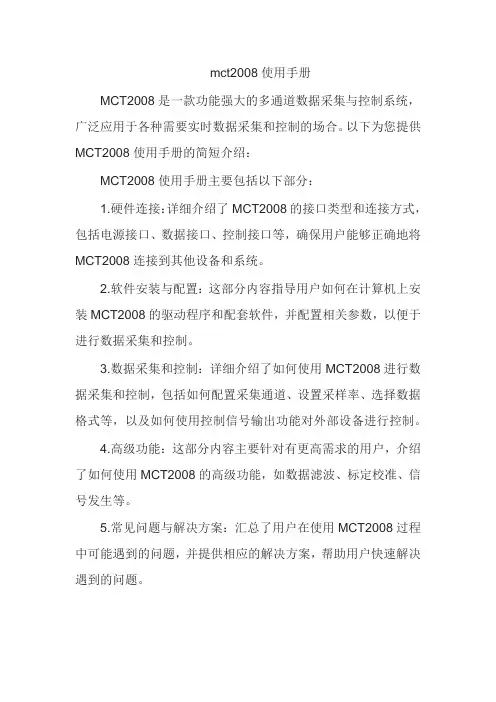

mct2008使用手册
MCT2008是一款功能强大的多通道数据采集与控制系统，广泛应用于各种需要实时数据采集和控制的场合。

以下为您提供MCT2008使用手册的简短介绍：
MCT2008使用手册主要包括以下部分：
1.硬件连接：详细介绍了MCT2008的接口类型和连接方式，包括电源接口、数据接口、控制接口等，确保用户能够正确地将MCT2008连接到其他设备和系统。

2.软件安装与配置：这部分内容指导用户如何在计算机上安装MCT2008的驱动程序和配套软件，并配置相关参数，以便于进行数据采集和控制。

3.数据采集和控制：详细介绍了如何使用MCT2008进行数据采集和控制，包括如何配置采集通道、设置采样率、选择数据格式等，以及如何使用控制信号输出功能对外部设备进行控制。

4.高级功能：这部分内容主要针对有更高需求的用户，介绍了如何使用MCT2008的高级功能，如数据滤波、标定校准、信号发生等。

5.常见问题与解决方案：汇总了用户在使用MCT2008过程中可能遇到的问题，并提供相应的解决方案，帮助用户快速解决遇到的问题。

通过阅读MCT2008使用手册，用户可以全面了解该设备的功能特点、操作方法以及常见问题的解决方法，从而更好地使用MCT2008进行数据采集和控制工作。

基于FPGA的多通道高速数据采集系统设计共3篇基于FPGA的多通道高速数据采集系统设计1随着现代科技的高速发展，各种高速数据的采集变得越来越重要。

而基于FPGA的多通道高速数据采集系统因具有高速、高精度和高可靠性等优点，逐渐受到了越来越多人的关注和青睐。

本篇文章将围绕这一课题，对基于FPGA的多通道高速数据采集系统进行设计和探讨。

1、FPGA的基础知识介绍FPGA（Field-Programmable Gate Array）是可重构的数字电路，可在不使用芯片的新版本的情况下重新编程。

FPGA具有各种不同规模的可用逻辑单元数，可以根据需要进行定制化配置。

FPGA可以根据需要配置每个逻辑单元，并使用活动配置存储器从而实现功能的完整性、高速度和多样化的应用领域。

2、多通道高速数据采集系统的设计在高速数据采集领域中，多通道采集是非常常见的需求。

多通道采集系统通常由高速采集模块、ADC芯片、DSP芯片等核心部件组成。

在本文中，我们将会采用 Analog Devices（ADI）公司的AD7699高速ADC和Xilinx（赛灵思）公司的Kintex-7 FPGA，来设计多通道高速数据采集系统。

2.1系统架构设计系统架构是设计一个多通道高速数据采集系统的第一步。

本系统的架构由两个主要芯片组成，分别为高速的ADC模块和FPGA模块。

其中ADC模块负责将模拟信号转换为数字信号，而FPGA模块则负责将数据处理为人类可以处理的数据。

2.2模块设计由于本系统是多通道高速数据采集系统，所以我们需要设计多个模块来完成数据采集任务。

在本系统中，每个模块包含一个ADC芯片和一个FPGA芯片，用于处理和存储采集的数据。

ADC 芯片可以通过串行接口将数据传递给FPGA芯片，FPGA芯片则可以将数据存储在DDR3内存中。

2.3信号采集与处理对于多通道高速数据采集系统，信号的采集与处理是至关重要的。

因此我们需要谨慎设计。

在本系统中，每个通道的采样速率可以达到1MSPS，采样精度为16位。

基于单片机的高分辨率多通道数据采集系统高分辨率多通道数据采集系统是一种基于单片机的数据采集系统，用于采集多个通道的高分辨率数据。

该系统可以应用于许多领域，如科学研究、医学监测、工业控制等。

系统由单片机、模拟信号输入模块、数据处理模块和数据存储模块等组成。

模拟信号输入模块负责将外部信号转换为数字信号，通常使用模数转换器（ADC）来完成这个过程。

数据处理模块负责对采集的数据进行处理和分析，可以进行滤波、平均、峰值检测等操作。

数据存储模块负责将处理后的数据保存到存储器中，可以选择使用闪存、SD卡等存储媒介。

在设计过程中，需要注意的几个关键问题。

首先是信号采集的精度和分辨率，这取决于ADC的位数和参考电压。

通常情况下，位数越高，分辨率越高，精度越高。

其次是采样率，它表示每秒采样的次数。

较高的采样率可以捕捉到更多细节信息，但会增加数据量。

然后是输入电路的设计，要保证输入信号的稳定性和抗干扰能力。

最后是数据处理和存储的算法设计，要根据具体应用需求选择合适的算法。

高分辨率多通道数据采集系统的应用非常广泛。

在科学研究领域，可以用于气象观测、地震监测等；在医学领域，可以用于心电图、血压监测等；在工业控制领域，可以用于传感器信号采集、生产过程监测等。

这些应用都需要高分辨率和多通道的数据采集系统来实现对复杂信号的准确采集和分析。

基于单片机的高分辨率多通道数据采集系统是一种实现对多个通道高分辨率数据采集的重要工具。

它可以应用于许多领域，帮助人们获取准确的数据，并进行进一步的分析和应用。

随着科技的不断进步，数据采集系统的性能和功能也会不断提高，为各行各业的发展提供有力的支持。

多通道数据采集系统的操作技巧多通道数据采集系统是一种广泛应用于科学研究、工业控制和生物医学等领域的数据采集装置。

它能够同时采集多个通道的数据，并通过计算机进行实时分析和处理。

为了充分发挥多通道数据采集系统的作用，掌握一些操作技巧是非常重要的。

操作技巧一：确保设备正确连接在使用多通道数据采集系统之前，首先要确保设备正确连接。

通常，多通道数据采集系统包括传感器、信号调理器和数据采集卡。

在连接传感器时，要注意每个传感器与信号调理器之间的正确对应。

在连接信号调理器与数据采集卡时，要确保插头与插孔完全插合，并保持连接稳定。

通过仔细检查连接情况，可以避免数据采集中的错误和故障。

操作技巧二：选择合适的采样率采样率是多通道数据采集系统进行数据转换的关键参数之一。

采样率过低会导致数据损失和失真，而采样率过高会增加系统负担和数据存储需求。

因此，在进行数据采集时，要根据实际需要选择合适的采样率。

一般情况下，采样率应调整至能够满足信号特征的最低要求，既能保证数据完整性又节省系统资源。

操作技巧三：进行适当的滤波处理多通道数据采集系统所采集的信号中常常包含大量噪声和干扰。

为了提取出有效信号并减少噪声的影响，需要进行适当的滤波处理。

一种常用的滤波方法是数字滤波器。

通过选择合适的滤波器类型和设置滤波器参数，可以对信号进行低通、高通、带通或带阻滤波，以消除不需要的频率成分。

操作技巧四：合理设置参考电平参考电平在多通道数据采集系统中起着至关重要的作用。

它可以用于校准和标定采集的信号，以提高数据的准确性和可靠性。

在设置参考电平时，首先应选用稳定的参考电压源，并通过校准操作将其与实际电压进行对比调整。

此外，还需根据采集的信号范围和精度需求进行适当的范围分配和调整，以保证准确的数据采集和分析。

操作技巧五：减少电磁干扰电磁干扰是影响多通道数据采集系统性能的常见问题之一。

为了减少电磁干扰对采集信号的影响，可以采取一些措施。

例如，选择低噪声的电源供电，使用屏蔽良好的信号线缆，远离电磁辐射源，保持设备与其他电子设备之间的适当距离等。

多通道数据采集系统一、仪器结构VXY2007虚拟化多道X－Y数据采集系统面板如下图所示。

仪器板面上有开关，电源指示灯，Ⅰ、Ⅰ、Ⅱ、Ⅲ、Ⅳ道共四道数据采集通道。

当开关打向OFF时，电源指示灯熄灭；当开关打向ON时，电源指示灯变绿色，表明仪器正处于通电状态。

四道数据采集通道各分正负两接线柱，分别与热电偶正负极相连。

X－Y数据采集仪面板图二、工作原理热电偶可将温度转换成电压信号（温差电势），通过X-Y多通道数据采集系统连续采集记录体系的温度，X-Y多通道数据采集系统与电脑相连，系统采集的数据显示在电脑上，从而得到所需的冷却曲线。

通过数条冷却曲线，即可绘出二元相图。

在一定温度范围内，铜－康铜热电偶输出的温差电势与其热端和冷端的温度差成近似线性关系，为此只要绘制出热电偶的工作曲线（电势差－温差曲线），即可通过它的线性关系较方便地查到各mV值所对应的温度。

热电偶工作曲线的绘制办法是，固定热电偶冷端的温度0℃（可将其插入冰水混合物中），取三个温度点（沸水、纯锡凝固点、纯秘凝固点）的温度为横坐标，其对应的温差电势为纵坐标，三点连线，作"电势差－温差"曲线图。

当然，在仪器的系统误差很小的前提下，也可不做热点偶工作曲线，而是按照仪器读取的电势差值直接去查“铜－康铜热电偶值分度表”，得出对应的温度来。

三、实验步骤用热分析法中应用VXY2007虚拟化多道X－Y数据采集系统和热电偶测熔融体步冷曲线的实验步骤如下：1、配制实验样品用台秤分别配制含Bi30％、57％、70％或80％的Bi-Sn混合物各60克，以及纯Bi、纯Sn各50克，将以上5个样品分别装入样品管中，再各加入少许石墨粉（减缓金属氧化）。

配制冰水混合物，将带玻璃套管的热电偶冷端插入冰水混合物底部，再将热电偶热端插入样品管中，注意使套管底部距样品管底部8～12mm距离。

2、将5种试样装入样品管中，分别放在电炉加热系统中某一个位置，调节电炉加热系统的选择旋钮到对应的档位。

集成式多通道试验数据采集处理系统技术要求一、硬件设计要求1、64路热电偶采集通道，每通道最大90S/s2、16路电流采集通道，总采样率不低于250kS/s3、16路电压采集通道，总采样率不低于1MS/s4、系统控制器处理器为i5-2510E双核2.5GHz，2G内存，250G硬盘5、8槽PXIe机箱，含4个PXI插槽，2个混合槽和1个PXIe插槽6、系统自带15英寸LCD显示器，键盘和触摸板7、配备电源、相应采集通道的接线盒以及线缆8、配备Pelican坚固式运输箱二、软件设计要求1、必须使用正版软件，软件应能自行识别硬件系列、模块(该产品系列所有模块)与选配功能2、测量时，能以多个波形图显示所测数据，用户可以选择波形图数量及对应的通道，可以根据需要选择测量类型、量程设定以及设定采样率。

3、可以选择是否保存历史数据文件，及保存文件的地址，数据可存储为EXCEL 格式。

文件名可自定义，也可以根据系统时间自动生成。

4、历史数据文件可以用专用程序回看，回看时用户可以放大、缩小、拖动图表或选择对应时间的数据以显示。

5、实时显示和离线分析时，可自动显示峰值和对应的时间（以游标的形式）。

6、每通道可重命名（中文或英文）。

7、实现风速计算功能，即将实际采集到的压力和温度值带入公式进行计算：8、总览：即所有温度通道单独放到一个选项卡（画面）进行显示，其它测量值和计算风速值在一个选项卡（画面）显示9、32路数字IO通道，显示每路通道的通断情况，跳变时显示跳变时间。

10、软件预留64路通道，如增加硬件采集模块后，软件可立即支持。

三、整体设计要求1、总电源容量：不小于350W2、输入电压范围：100 V - 240 V3、输入电压范围：50 Hz - 60 Hz4、操作温度：0 ～55°C5、正常使用时处于的海拔高度：不低于2000 m6、系统满载条件下的采集速度：不低于每秒50次。

STM32ADC在DMA中断模式下多通道数据采集在DMA中断模式下进行多通道数据采集，需要进行以下步骤：1.初始化ADC模块：使用HAL库或者标准库，初始化ADC模块，设置采样时间、分辨率、触发源等参数。
