隔离开关操作机构控制和闭锁回路专题培训课件

二、二次回路基础知识
知 识 回 顾
1、二次回路定义
二次回路定 义
1、二次回路：把二次设备按一定功能要求连接起来 所形成的电气回路，以实现对一次系统设备运行工 况的监视、测量、控制、保护、调节等功能。主要 设备包括熔断器、控制开关、继电器、辅助接点、 保护装置、控制电缆等。
二次回路图
2、二次回路图的分类
开关将设备或 线路从Ⅰ母Leabharlann Baidu切换到Ⅱ母
QS3 1QF
QS2
QS1
Ⅱ
Ⅰ
QFL
隔离开关的作用及用途：
与断路器并列的隔离开关，当断路器在合闸位置时，可拉 合旁路电流，但在拉合过程中，需拉开断路器操作电源。
隔离开关的作用及用途：
接通或切断小电流
1、正常时拉合无故障的电压互感器和避雷器 。 2.拉合220kV及以下母线充电母线。 3.拉合电网没有接地故障时的变压器中性点 。 5.拉合励磁电流不超过2A的空载变压器和电 容电流不超过5A的空载线路。
一次部分，弄清是什么设备和工作性质，再看对一 次部分起监控作用的二次部分，具体起什么监控作 用。
二次回路识 图技巧
（2）“先交流，后直流”： 图中有交流和直流两种回路同时存在时，应先看交流
回路，再看直流回路。交流回路一般由电流互感器和 电压互感器的二次绕组引出，直接反映一次设备接线 的运行状况，先把交流回路看懂后，根据交流回路的 电气量以及在系统发生故障时这些电气量的变化特点， 对直流回路进行逻辑推断，再看直流回路就容易。
• 屏面布置图
屏面布置图是加工制 作屏柜和安装屏柜上设 备的依据。上面每个元 件的排列、布置根据运 行操作的合理性，并考 虑维护运行和施工的方 便来确定的，因此应按 照一定比例进行绘制， 并标注尺寸。
二次回路图
• 屏背面接线图
屏背面接线图是以屏 面布置图为基础，以 原理图为依据而绘制 成的接线图。它标明 了屏柜上各个元件的 代表符号、顺序号， 以及每个元件引出端 子之间的连接情况， 它是一种指导屏柜上 配线工作的图纸。
举例1：10kv线路保护的继电保护装置、 （定时限过流、速断保护）原理图
举例：三段式过电流保护归总式 原理接线图
原理工作演示
• 展开图
• 展开图是根据原理接线图绘制 的，是将二次设备按其线圈和 触点的接线回路展开分别画出 的，组成多个独立回路，是安 装、调试和检修的重要技术图 纸，也是绘制安装接线图的主 要依据。
• 展开图中二次设备接线关系清 晰，动作顺序层次分明，便于 读图和分析。
二次回路图
二次回路图
• 安装图
安装图是二次回路设计的最后阶段，用来作为设备制造、现 场安装的实用二次接线图，也是运行、调试、检修等的主要参 考图纸。
在这种图上设备和器具均按实际情况布置，设备、器具的端 子和导线、电缆的走向均用符号、标号加以标志， 表示屏内 的设备、器具之间和与屏外设备之间的电气连接。
二次回路图
• 原理图 原理图以清晰、明显的形式表示出仪表、继电器、
控制开关、辅助触点等二次设备和电源装置之间的电 气联接及其相互动作的顺序和工作原理。优点是能够 使看图者对整个二次回路的构成以及动作过程有一个 整体的概念。缺点是无法说明各元件之间的具体情况， 更没有标明具体的接线端子和回路编号，因此一般不 用于现场施工作业。
拉杆绝缘子 支柱绝缘子
基座
插入式户内高压隔离开关
GN19－10系列
动触头 静触头 转轴
三柱式隔离开关（水平式）
静触头 绝缘支柱
采用三柱 双断口水 平旋转开 启式结构
GW7－220型
导电闸刀 传动装置
底座 操动机构
动触头 传动装置
接地开关
单柱式隔离开关（俗称剪刀式）
静触头 导电折架 支持瓷柱 操动瓷柱 底座
隔离开关 操作机构 控制和闭 锁回路
一、隔离开关的作用、结构、操作要点
俗称：闸刀或刀闸 文字符号：QS 图形符号：

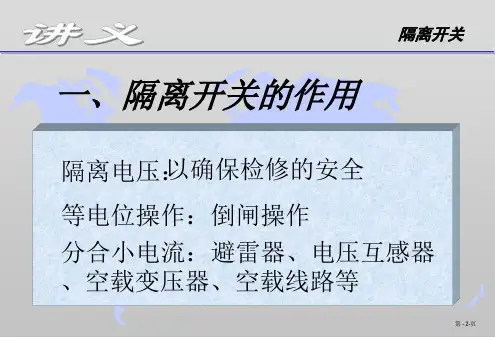

（一）隔离开关的作用及用途：
隔离电源,形成明显的断开点，用以保障工作人员的人身安全。
接地刀
LLLL
QS
QF
WB
电
电
源1
源2
隔离开关的作用及用途：
改变运行方式（即倒闸操作）
例如： 主接线为双母线 接线，当Ⅰ母检修 需时，可利用隔离
单柱式隔离开关合闸动作过程：
如何检查已经操作到位？
三柱式隔离开关合闸动作过程：
三柱式隔离开关合闸动作过程：
（三）操作隔离开关的注意事项
（1）操作前应检查断路器（开关）三相应 在分闸位置，以防带负荷拉合隔离开关 。
（2）刀闸、接地刀闸和开关之间安装有防 误操作的闭锁装置，倒闸操作一定要按 顺序进行。如被闭锁不能操作时，应查 明原因，正常情况下不能随意解锁。
弧，也不准再将刀闸拉开。因为那样会造成 带负荷拉刀闸的恶果，此时应将刀闸合好后 切断油开关，再拉开错合的刀闸。
错拉刀闸： 在刀闸（触头）刚刚断开，而弧光未被拉
断时，应立即将刀闸合上，以避免造成弧光 短路事故。但当刀闸全部拉开时，则不能将 刀闸再合上。
思考
1. 隔离开关的主刀与接地刀在倒闸操作中 的顺序是什么？（检修、送电） 2. 当发生误拉、合隔离开关，发现触头间 有电弧时应怎样做？
二、隔离开关的分类、结构及操 作注意事项
（一）隔离开关的分类
1、按照绝缘支柱分： 单柱式、双柱式、三柱式
2、按照安装环境分： 户内式、户外式
3、按照操作机构分： 手动、电动、气动等
4、按照刀闸的运动方式分： 水平旋转式、垂直旋转式、摆动式、剪刀式、插
入式等 5、按有无接地开关分：
无接地开关、有接地开关
二次回路图
• 端子排图
• 端子排图是屏内 设备接线所需的 各类端子排以及 与屏内外设备连 接的图纸。
二次回路图
2、二次回路读图技巧
先一次，后二次；先交流，后直流； 先电源，后接线；先线圈，后触点； 先上后下；先左后右。
二次回路识 图技巧
（1） “先一次，后二次”： 图中有一次接线和二次接线同时存在时，应先看
二次回路识 图技巧
（3）“先电源，后接线”： 不论在交流回路还是直流回路中，二次设备的动作
刀闸与接地刀闸机械闭锁
（3）操作中，如发现绝缘子严重破损，隔离 开关传动杆严重损坏等严重缺陷时，不得 进行操作。
（4）远方控制操作完毕应检查隔离开关的实 际位置，以免因控制回路中传动机构故障 ，出现拒分、拒合现象，同时应检查隔离 开关的触头是否到位。
错合刀闸： 即使发生错合，甚至在合闸瞬间发生了电
