涂层织物透气性测试方法

织物透气性测试方法1、织物的透气性能透气性是气体对薄膜、涂层、织物等高分子材料的渗透性，是聚合物重要的物理性能之一，与聚合物的结构、相态及分子运动情况有关。

而织物的透气性是指在一定的压差下，单位时间内流过织物单位面积的空气体积。

一般气体通过织物有交织空隙和纤维间缝隙两条途径，而以交织空隙为主要途径。

对于纺织品而言，面料的透气性能直接影响了其服用的舒适性。

如果织物的透气性小，会因为人体热、湿不易排出而使人感到闷热不适。

影响织物透气性的主要因素有纤维的几何特征、纱线特数、纱线捻度、织物密度、组织厚度以及加工方式等等都会影响织物的透气性能。

比如，天然纤维和人造纤维的吸湿性好，透水性和透汽性好，但透气性差;橡胶、塑料凳制品不具备透气性，织物经砂洗、2、织物透气性的测试标准2.1 国家标准对织物透气性的测定，我国是主要根据GB/T 5453-1997标准，此标准适用于多种纺织织物，包括产业用织物、非织造布和其他可透气的纺织产品。

他仅仅是在测试时对压降进行了服用织物与产业用织物的细微区分。

服用织物压降选择100Pa，产业用织物压降为200Pa。

国家标准GB/T 5453-1985《织物透气性试验方法》中以透气量(织物两面在规定的压力差下，单位时间内流过织物单位面积的空气体积)衡量织物透气性指标，修订标准GB/T 5457-1997才用透气率(在规定的试样面积、压降和时间条件下，气流垂直通过试样的速率)表示祝的透气性能。

2.2 国外标准国际标准有ISO 9237-1995(主要应用于纺织织物、产业用布、非织造布上)和ISO 7229-1997(主要用于橡胶或塑料涂层织物);美国材料试验与协会标准为ASTM D 737-1996(主要应用于纺织织物);英国国家标准是BS 5636(主要应用于纺织织物);日本工业标准JIS L 1096-1999《纺织品透气性测试方法》，且日本工业标准中规定了织物的透气性能测试的方法分为A法和B法。

标准集团（香港）有限公司
Standard International Group(HK) Limited
标准集团（香港）有限公司

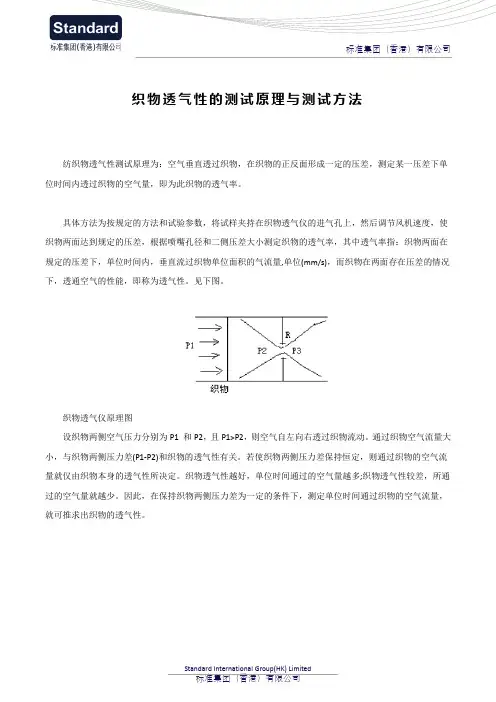

织物透气性的测试原理与测试方法
纺织物透气性测试原理为：空气垂直透过织物，在织物的正反面形成一定的压差，测定某一压差下单位时间内透过织物的空气量，即为此织物的透气率。

具体方法为按规定的方法和试验参数，将试样夹持在织物透气仪的进气孔上，然后调节风机速度，使织物两面达到规定的压差，根据喷嘴孔径和二侧压差大小测定织物的透气率，其中透气率指：织物两面在规定的压差下，单位时间内，垂直流过织物单位面积的气流量,单位(mm/s)，而织物在两面存在压差的情况下，透通空气的性能，即称为透气性。

见下图。

织物透气仪原理图
设织物两侧空气压力分别为P1 和P2，且P1>P2，则空气自左向右透过织物流动。

通过织物空气流量大小，与织物两侧压力差(P1-P2)和织物的透气性有关。

若使织物两侧压力差保持恒定，则通过织物的空气流量就仅由织物本身的透气性所决定。

织物透气性越好，单位时间通过的空气量越多;织物透气性较差，所通过的空气量就越少。

因此，在保持织物两侧压力差为一定的条件下，测定单位时间通过织物的空气流量，就可推求出织物的透气性。

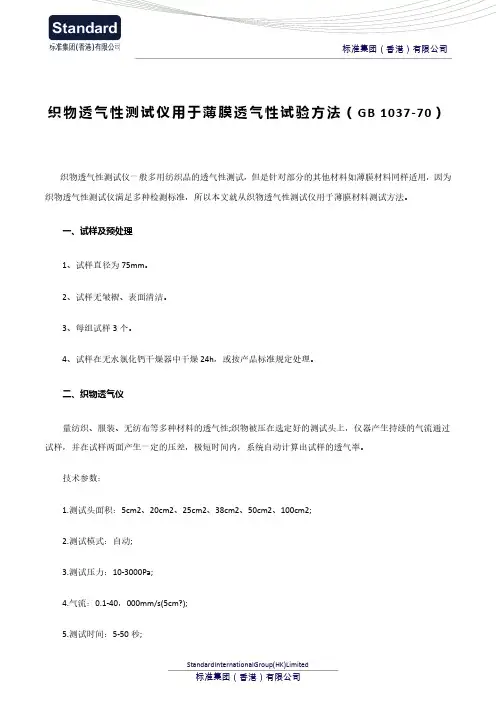

织物透气性测试仪用于薄膜透气性试验方法（GB 1037-70）织物透气性测试仪一般多用纺织品的透气性测试，但是针对部分的其他材料如薄膜材料同样适用，因为织物透气性测试仪满足多种检测标准，所以本文就从织物透气性测试仪用于薄膜材料测试方法。

一、试样及预处理1、试样直径为75mm。

2、试样无皱褶、表面清洁。

3、每组试样3个。

4、试样在无水氯化钙干燥器中干燥24h，或按产品标准规定处理。

二、织物透气仪量纺织、服装、无纺布等多种材料的透气性;织物被压在选定好的测试头上，仪器产生持续的气流通过试样，并在试样两面产生一定的压差，极短时间内，系统自动计算出试样的透气率。

技术参数：1.测试头面积：5cm2、20cm2、25cm2、38cm2、50cm2、100cm2;2.测试模式：自动;3.测试压力：10-3000Pa;4.气流：0.1-40，000mm/s(5cm?);5.测试时间：5-50秒;6.停止时间：3秒;7.总测试时间：10-58秒;8.最小压力：1pa;9.最大压力：3000pa;10.精确度：±2%;11.测量单位：mm/s，cfm，cm3/cm2/s，l/m2/s，l/dm2/min，m3/m2/min 和m3/m2/h;12.数据接口：RS232C，异步，双向作用;13.压力系统可自动检测气压的范围，并可测试大面积样品;14.功能强大具有消声装置的抽吸泵;15.仪器可自动探测测试头面积、自动选定测试孔大小、自动控制风机抽力大小;16.具有自编程功能，客户可根据需要自己编写程序;17.具备气流初调及细调开关，自动切换，全封闭管道设计，漏气量小于0.1 l/m2/s 。

三、试验条件1、温度：25±2℃或按产品标准规定。

2、压力：高压侧760mmHg或按产品标准规定。

低压侧1×10-2～1×10-3mmHg。

3、气体种类按使用要求选择，并需干燥。

四、试验步骤1、测量试样厚度，至少测量5点，取算术平均值。

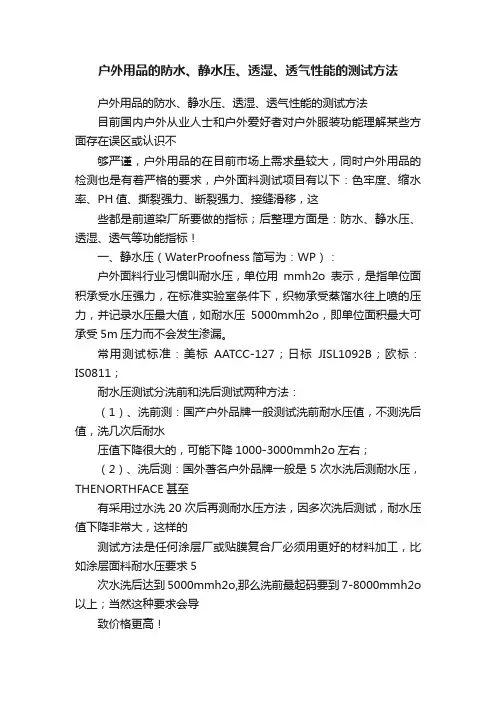

户外用品的防水、静水压、透湿、透气性能的测试方法户外用品的防水、静水压、透湿、透气性能的测试方法目前国内户外从业人士和户外爱好者对户外服装功能理解某些方面存在误区或认识不够严谨，户外用品的在目前市场上需求量较大，同时户外用品的检测也是有着严格的要求，户外面料测试项目有以下：色牢度、缩水率、PH值、撕裂强力、断裂强力、接缝滑移，这些都是前道染厂所要做的指标；后整理方面是：防水、静水压、透湿、透气等功能指标！一、静水压（WaterProofness简写为：WP）：户外面料行业习惯叫耐水压，单位用mmh2o表示，是指单位面积承受水压强力，在标准实验室条件下，织物承受蒸馏水往上喷的压力，并记录水压最大值，如耐水压5000mmh2o，即单位面积最大可承受5m压力而不会发生渗漏。

常用测试标准：美标AATCC-127；日标JISL1092B；欧标：IS0811；耐水压测试分洗前和洗后测试两种方法：（1）、洗前测：国产户外品牌一般测试洗前耐水压值，不测洗后值，洗几次后耐水压值下降很大的，可能下降1000-3000mmh2o左右；（2）、洗后测：国外著名户外品牌一般是5次水洗后测耐水压，THENORTHFACE甚至有采用过水洗20次后再测耐水压方法，因多次洗后测试，耐水压值下降非常大，这样的测试方法是任何涂层厂或贴膜复合厂必须用更好的材料加工，比如涂层面料耐水压要求5次水洗后达到5000mmh2o,那么洗前最起码要到7-8000mmh2o 以上；当然这种要求会导致价格更高！二、透气度（MethodAirPermeabbility简写为：MAP）：意为空气透过织物的性能；在规定的压差条件下，测定一定时间内垂直通过试样给定面积的气流流量，计算出透气量。

气流速率可直接测出，也可通过测定流量孔径两面的压车换算而得。

这个才叫真正意义的透气！测试标准：美标ASTMD737、欧标ISO9237、日标JISL1096；透气单位用mm/s、cm3/cm2/s表示都可以；据近五年来操作的TheNorthFace、Rei、Columbia、LLBean、EddieBauer、Adidas、Ozark 等知名户外品牌均未测试过透气，国内户外服装品牌基本上也不测透气；透气的意思是空气通过织物传导到人体，这样就有可能起不到保暖的作用；而穿着冲锋衣防水保暖但又有闷的感觉，就是跟不透气有关，现在听说Decathlon公司在长三角正在开发防水透气的户外面料，有机会遇到他们跟他们技术交流下！三、防泼水：在标准实验室下，用蒸馏水通过漏斗喷在试样上，对照防水标准样评分评级；常用测试标准有美标：AATCC-22；欧标：ISO4920；防泼水分为三种：普通防水(WaterRepellent，简写为：W/R)、耐泼水(DurableWaterRepellent户外面料行业习惯称为超泼水，简写为：DWR)、特氟龙（TEFLON）防水；（1）、普通防水（W/R）：洗几次衣服表面就没防水了，一般户外休闲普通防水就可以了，如果经常去登山或者有一定海拔高度的山，山上天气变幻无常，随时有可能下雨，普通防水的服装洗几次没防水，造成衣服表面会被淋湿，穿着身上会增加人体负重。

织物透气性测试方法1、织物的透气性能透气性是气体对薄膜、涂层、织物等高分子材料的渗透性，是聚合物重要的物理性能之一，与聚合物的结构、相态及分子运动情况有关。

而织物的透气性是指在一定的压差下，单位时间内流过织物单位面积的空气体积。

一般气体通过织物有交织空隙和纤维间缝隙两条途径，而以交织空隙为主要途径。

对于纺织品而言，面料的透气性能直接影响了其服用的舒适性。

如果织物的透气性小，会因为人体热、湿不易排出而使人感到闷热不适。

影响织物透气性的主要因素有纤维的几何特征、纱线特数、纱线捻度、织物密度、组织厚度以及加工方式等等都会影响织物的透气性能。

比如，天然纤维和人造纤维的吸湿性好，透水性和透汽性好，但透气性差;橡胶、塑料凳制品不具备透气性，织物经砂洗、2、织物透气性的测试标准2.1 国家标准对织物透气性的测定，我国是主要根据GB/T 5453-1997标准，此标准适用于多种纺织织物，包括产业用织物、非织造布和其他可透气的纺织产品。

他仅仅是在测试时对压降进行了服用织物与产业用织物的细微区分。

服用织物压降选择100Pa，产业用织物压降为200Pa。

国家标准GB/T 5453-1985《织物透气性试验方法》中以透气量(织物两面在规定的压力差下，单位时间内流过织物单位面积的空气体积)衡量织物透气性指标，修订标准GB/T 5457-1997才用透气率(在规定的试样面积、压降和时间条件下，气流垂直通过试样的速率)表示祝的透气性能。

2.2 国外标准国际标准有ISO 9237-1995(主要应用于纺织织物、产业用布、非织造布上)和ISO 7229-1997(主要用于橡胶或塑料涂层织物);美国材料试验与协会标准为ASTM D 737-1996(主要应用于纺织织物);英国国家标准是BS 5636(主要应用于纺织织物);日本工业标准JIS L 1096-1999《纺织品透气性测试方法》，且日本工业标准中规定了织物的透气性能测试的方法分为A法和B法。

纺织品透气性测试标准一、引言。

纺织品的透气性是指空气通过织物的能力，是衡量纺织品舒适性的重要指标之一。

透气性好的纺织品能够有效地排汗和散热，使穿着者感到舒适。

而透气性差的纺织品则容易导致潮湿、闷热，影响穿着者的舒适感。

因此，对纺织品的透气性进行测试是非常必要的。

二、透气性测试的重要性。

透气性测试是评价纺织品质量的重要手段之一。

在现代社会，人们对服装的舒适性要求越来越高，透气性成为了衡量服装舒适性的重要指标。

通过透气性测试，可以客观地评价纺织品的透气性能，为消费者提供准确的选择参考。

同时，透气性测试也是纺织品生产企业进行质量控制和品质改进的重要手段，能够帮助企业提升产品质量，满足市场需求。

三、透气性测试的标准。

目前，国际上对纺织品透气性测试的标准有多种，常用的有ISO 11092、ASTM E96、GB/T 12704等。

这些标准主要包括测试样品的准备、测试条件的设定、测试方法的规定等内容，能够全面、准确地评价纺织品的透气性能。

在进行透气性测试时，需要严格按照相关标准进行操作，确保测试结果的准确性和可靠性。

四、透气性测试的方法。

透气性测试的方法主要包括静态法和动态法两种。

静态法是将测试样品放置在特定条件下，测量空气透过样品的速度和量，常用的测试仪器有吸湿透气仪、透气度测试仪等；动态法则是模拟穿着状态下的透气性能，通过模拟人体运动时的呼吸和排汗，评价纺织品的透气性能，常用的测试仪器有人体工程学透气度测试仪等。

不同的测试方法适用于不同的纺织品和使用场景，企业在选择测试方法时需要根据实际情况进行合理选择。

五、透气性测试的意义。

透气性测试的意义在于为纺织品的设计、生产和消费提供科学依据。

通过透气性测试，可以评价纺织品的透气性能，为产品设计和生产提供参考依据；同时，也可以为消费者提供准确的选择参考，提高产品的市场竞争力。

另外，透气性测试还能够帮助企业进行质量控制和品质改进，提升产品质量，满足市场需求。

六、结论。

透气仪实验测试方法-1S0 9237--1995冬季服装面料要求防风保温，防止人体热量发散，具有较小的透气性；夏季服装面料要求轻薄透气，具有较大的透气性；而对于某些特殊用途的织物，如降落伞、船帆、服用涂层面料及宇航服等，则对透气性有特定的要求¨’。

纺织品透气性的测试原理是：空气垂直透过织物，在织物的正反面形成一定的压差，测定某一压差下单位时间内透过织物的空气量，即为此织物的透气率。

本试验对现有纺织品透气性测试标准进行比较，并研究影响织物透气性的各项因素。

一、透气性测试标准1、透气性测试标准的比较目前，常用透气性测试标准主要有ASTM D737—1996(纺织品透气性测试方法》，1S0 9237--1995{纺织品织物透气性的测定》，GB／T 5453--1997《纺织品织物透气性的测定》和JIS L1096--1999(纺织品透气性测试方法》。

其中，GB／T 5453--1997等效于ISO9237--1995。

JIS L1096--1999分为A法和B法，A法采用弗雷泽型(Frazir)透气度测试仪，压差为125 Pa，测量5次求平均值；B法采用格利型(Gurley)透气度测试仪，测量在特定压差下，300 mL空气透过织物所用的时间，透气率用时间来表达，单位为秒，此法适用于毛织物。

由于JIS L1096要求采用特定的仪器，因而在日常品质检测中并不常用。

常用的纺织品透气性测试方法为ASTM D737—1996和GB／T 5453--1997。

下面对这两种测试方法进行比较，见表1。

因为漏气会影响织物透气性的测试结果，所以各测试标准中均提到了预防漏气的措施，要求使用试样夹具和橡胶垫圈。

橡胶垫圈多次使用后易老化变形，从而影响测试结果，应弃用。

试样夹具适用于针织物或易与测试头相黏的织物，不适用于厚重或硬挺织物。

当测试织物正反面的透气性存在差异时，压力小的一面应朝下，以防漏气。

若想获得精确的织物透气量，可将不透气盖板盖住试样，分别测定漏气量和透过织物的气流量嵋1。

织物透气性及其测试方法摘要：本文从织物的透气性能出发，简单介绍了织物透气性的影响因素、透气性的测试标准和方法。

并结合GELLOWEN透气性测试仪，对织物透气性测试的步骤进行了详细说明。

1、织物的透气性能透气性是气体对薄膜、涂层、织物等高分子材料的渗透性，是聚合物重要的物理性能之一，与聚合物的结构、相态及分子运动情况有关。

而织物的透气性是指在一定的压差下，单位时间内流过织物单位面积的空气体积。

一般气体通过织物有交织空隙和纤维间缝隙两条途径，而以交织空隙为主要途径。

空气透过织物的能力即织物的透气性，它直接影响到织物的服用性能。

如夏季用的织物希望有较好的透气性，而冬天用的织物外衣透气性应该较小，以保证衣服具有良好的防风性能，防止热量的大量发散。

对于国防及工业上某些用途的织物，透气性具有十分重要的意义。

如降落伞的透气性要适中，过大下降速度太大;过小下降速度过慢。

所以织物的透气性的好坏与织物的服用性能有密切的关系，随着人们对穿着舒适性要求越来越高，透气性织物的研究越来越受到重视。

例如，CoolMaX 面料，杜邦公司研制的、专利技术的四管道纤维材料，具有强大的透气性和良好的湿气控制性，能将人体所产生的过多热量及汗水抽离皮肤，传输到面料表面，从而迅速蒸发;再如，戈尔特斯(GORE-TEX)面料，突破一般防水面料不能透气的缺点，通过一种轻、薄、坚固和耐用的薄膜，使其具有防水、透气和防风功能，广泛应用于宇航、军事及医疗等方面，被誉为“世纪之布”。

2、织物透气性的影响因素2.1织物材料对透气性的影响有试验表明(如下表)，对组织结构和厚度相似的棉、麻、羊毛、涤纶五类织物进行透气性测试，结果发现，棉、麻、羊毛等天然纤维和蛋白质纤维织物的透气性好于尼龙和涤纶等合成纤维织物，这说明，不同的织物材料对其透气性有着重要的影响。

2.2 织物组织结构对透气性的影响织物组织结构也是影响织物透气性的一个重要因素。

一般来说,不同组织结构的织物,其透气性关系为：透孔织物>缎纹织物>斜纹织物>平纹织物。

`纺织品织物透气性测定关于透气性：透气性是指空气透过织物的性能，以在规定试样面积、压强和时间条件下，气流垂直通过试样的速率表示。

影响织物透气性的主要因素有纤维性质、织物组织结构及吸水作用。

织物的纤维吸水性好且紧密度低，则透气性好，反之则差。

实验材料：取8种不同的纺织面料样品，具体数据如下实验样品尺寸：20cm2实验方法：采用M021型透气性测试仪，在200Pa 20cm2的测试孔室温下测试织物的透气性实验步骤：1.开控制面板上的电源开关，待显示气流流速为“0.00”后，再进行后续操作。

若一直不显示“0.00”，按“RESET”键归零。

2.通过面板上的“Pressure Input”键和方向键调整压强至200Pa，按下“United”键选择透气性单位为“l/m2/s”。

3.确保显示气流流速为“0.00”后，按下测试头，将圆台夹持在测试头与吸风泵口间，此时红灯亮起。

当红灯灭，绿灯亮时，若显示结果介于360-380之间，说明设备运转正常，可以进行测试。

4.按测试标准要求调整压强和透气性单位。

5.确保显示气流流速为“0.00”后，将待测样品放置在试样圆台上。

按下测试头，将样品夹持在测试头与试样圆台间，测试开始。

当绿灯亮起时，测试完毕，记录结果。

再次按下测试头，将测试头抬起，更换测试点或样品，重复步骤2。

6.最后一次测试结束后，取出试样圆台，用橡胶板将吸风泵口盖住，保持测试头抬起，关闭设备电源。

注：1. 夹持时不要使织物产生拉伸或起皱，测试点应避开布边及折皱处。

2. 吸风泵口直径6cm。

实验结果透气量/l*m-2*s-11 2902.00002 105.40003 337.80004 349.00005 68.32006 346.60007 494.00008 975.6000数据分析1.从面料类别分析，1号棉府绸的透气性最好，透气量在2500以上，其次是8号由竹炭纤维，1000左右，是氨纶和棉混纺而成的，3、4、6、7均是涤纶，虽然纺织的方式不同，但是有图上可以看出，透气性差异不大，均在400左右，然后是2号尼龙，透气量在100左右，透气性最差的是5号，由棉氨以97/3混纺而成，透气量不足100.说明棉府绸是一种透气性良好的面料，府绸是布面呈现由经纱构成的菱形颗粒效应的平纹织物，其经纬密约为2：1或5：3质地轻薄，结构紧密，颗粒清晰，布面光洁，手感爽滑，有丝绸感。

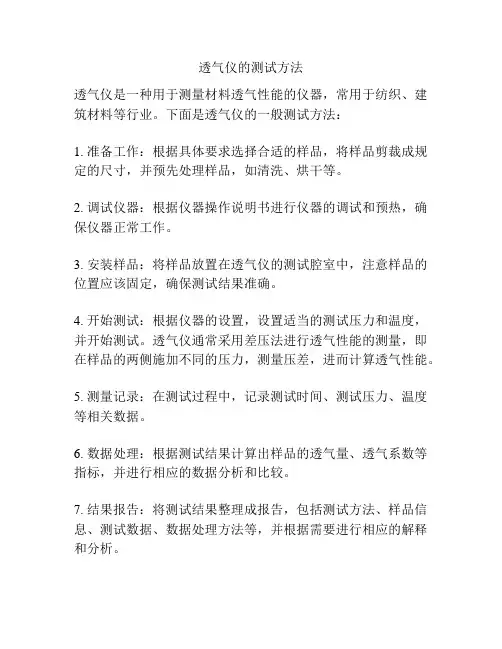

透气仪的测试方法
透气仪是一种用于测量材料透气性能的仪器，常用于纺织、建筑材料等行业。

下面是透气仪的一般测试方法：
1. 准备工作：根据具体要求选择合适的样品，将样品剪裁成规定的尺寸，并预先处理样品，如清洗、烘干等。

2. 调试仪器：根据仪器操作说明书进行仪器的调试和预热，确保仪器正常工作。

3. 安装样品：将样品放置在透气仪的测试腔室中，注意样品的位置应该固定，确保测试结果准确。

4. 开始测试：根据仪器的设置，设置适当的测试压力和温度，并开始测试。

透气仪通常采用差压法进行透气性能的测量，即在样品的两侧施加不同的压力，测量压差，进而计算透气性能。

5. 测量记录：在测试过程中，记录测试时间、测试压力、温度等相关数据。

6. 数据处理：根据测试结果计算出样品的透气量、透气系数等指标，并进行相应的数据分析和比较。

7. 结果报告：将测试结果整理成报告，包括测试方法、样品信息、测试数据、数据处理方法等，并根据需要进行相应的解释和分析。

值得注意的是，具体的测试方法可能会因不同的透气仪器型号和应用领域而有所差异，建议参考透气仪器的操作说明书进行具体操作。

织物透气性测试实验方法对于塑料泡沫、皮革、纺织品、纸板、纸张、多孔陶瓷等透气性较大的材料，用于一些特定领域时需要量化气体对于这些材料的渗透性，例如卷烟纸的透气性选择是否恰当能直接影响烟支的外观、卷烟的吃味和烟气成分的含量，而对纺织品透气性的控制是直接影响衣物穿着舒适度的关键因素。

对于这类材料气体渗透性的检测我们称为透气度测试，试验需要采用专业的透气度测试仪。

这类材料的透气度测试方法大体可以分为定流量测压差和定压差测流量两类（详细内容请参阅《汽车工艺与材料》2005年9月和10月的《车用非金属材料的透气度检测》）。

定流量测压差法主要用于聚氨酯泡沫塑料以及软质或半硬质多孔弹性材料的测试；定压差测流量法主要应用于纺织品、无纺布、皮革、土工布等；纸、皮革等材料的透气度检测需测试在一定压差下透过试样一定体积空气的时间，这可归为定压差测流量一类，再通过测得的流量进行计算就可以了。

透气度测试相比之前介绍的透气性测试具有如下特点：首先，测试对象不同。

透气性测试主要用于检测薄膜，而透气度测试主要检测多孔材料、无纺布等。

其次，透气性测试可以检测氧气、氮气、二氧化碳、空气等气体对材料的渗透性，而透气度测试主要检测空气对材料的渗透性。

第三，试验时间长短差异较大，透气性测试时间长，透气度测试时间要短的多，这主要是因为两种测试材料透气性的差别非常大。

第四，由于透气度测试主要检测透气性高的材料，因此设备无需使用高灵敏度的真空规或压力传感器，对真空泵的抽真空能力要求也比较低，但要求压力传感器具有很宽的量程，以满足不同透气量检测的需要。

第五，透气度测试设备的关键元器件不仅有压力传感器和真空泵，流量计的精度和量程也非常重要。

第六，不同的材料，由于检测标准以及方法的差异，试验数据的单位差别很大：如纺织品的最终测试结果是透气率（mm/s），而皮革的最终测试结果却是透气量（ml/cm2·h）。

配合专用操作软件，同一款透气度测试仪可以完成以上各种试验数据的转换。

织物透气性测试与原理
影响织物舒适性的另一个重要因素是织物的透气性。

运动服、防风防寒服均对织物透气性有较高要求。

有些工业纺织品如飞机降落伞、滤布等对织物透气性有特殊要求。

织物透气性决定于织物中经纬纱线间以及纤维间隙的数量与大小,亦与经纬密度、经纬纱线特数、纱线捻度等因素有关。

此外还与纤维性质、纱线结构、织物厚度和体积重量等因素有关。

织物透气性测试与原理:
所谓织物透气性,是指织物两面存在压差的情况下,织物透过空气的性能。

即织物两面在规定的压差下,单位时间内流过织物单位面积的空气体积,单位为L/mm2s。

因为压差是空气赖以流动的必要条件,只有在被测织物两面保持一定的压差,才能在织物中产生空气流动。

透气量的测试是按固定压差作为透气量试验的基准。

各国试验标准规定的压差并不一致，例如美国ANSI/ASTM、K773、FS191/5450及日本的JISL1096规定为127.4Pa（13mm水柱）；法国NF G07-111
规定为196Pa（20mm水柱）；德国DIN 53387 规定服装织物为100Pa（10mm水柱）、降落伞织物为
160PA（16mm水柱）、过滤织物及工业用织物为200Pa（20mm水柱）；英国BS5636规定为98Pa（约10mm水柱）等；我国新标准(GB-T 5453-1997 纺织品织物透气性的测定)规定为服用织物100Pa（约10mm 水柱）、产业用织物为200Pa（20mm水柱）。

不同织物的透气性要求有很大不同，即使同一织物，由于使用要求不同，织物两面压差情况出往往是不同的，故应根据织物自身材料的特性、使用要求的不同，而选用不同的压降来进行测试。

《涂层织物透湿测试方法比较》摘要：A法（正杯法），变差系数（Cv）=标准差（σ）/平均值（x）（2），协方差：Cov（X，Y）=E（[X-E（X）][Y-E （Y）]）（3）陈知建摘要：介绍了国内3种不同的透湿测试方法，并对其测试条件、测试结果和相关性做出对比分析，得出正杯法和吸湿法的相关性最好，测试涂层织物时，倒杯法更符合实际需求。

关键词：透湿率；测试方法；涂层织物1 前言随着人们对穿着要求的提高，各种功能性服装面料应运而生，其中越来越多地要求具有防水、防风及透湿功能。

特别是运动系列服装，要求在各种环境条件下能防风防雨，还能在穿着运动过程中保持身体感觉舒适，而衡量舒适性的一个重要指标就是面料透湿率指标。

透湿率是指在试样两面保持规定的温湿度条件下，规定时间内垂直通过单位面积试样的水蒸气质量，一般以g/（24h·m2）为单位。

目前国内测试透湿率的方法主要有两种，分别是GB/T 12704.1—2009 和GB/T 12704.2—2009，其中后者还细分为A法和B法。

同样的涂层织物在这3种测试方法下会得到不同的测试结果，如何选择适合的测试方法，成为一个问题。

2 织物透湿性试验方法2.1 GB/T 12704.1 吸湿法将透湿杯放在具有稳定循环气流速度的试验箱内，保持箱内温度（38±2）℃，相对湿度（90±2）%，气流速度为0.3m/s～0.5m/s。

从每块样品上裁取三块试样，每块直径70mm。

每个试样放在一个透湿杯上，透湿杯里装有在160℃烘箱中干燥了3h颗粒粒度在0.63mm～2.5mm的无水氯化钙。

用垫圈、压环、粘带固定试样，组成试验组合体。

要注意让干燥剂装填高度为距离试样下表面4mm左右。

将组合体放入试验箱，先在试验箱内经过1h平衡后取出，在20℃干燥器中平衡30min后用天平（精确度为0.001g）逐一称量。

再次放入试验箱1h试验后取出，同样在20℃环境里平衡30min后再次用天平逐一称量，取三块试样的平均值为透湿率结果，并换算成g/（24h·m2）。
