功率放大电路习题二

功率放大电路同步练习题一、选择题：180的放大电路是（ B ）功率放大电路。

1、功率放大管的导通角是0A.甲类B.乙类C.丙类D.甲乙类2、与甲类功率放大方式相比，乙类互补对称功放的主要优点是( C )。

A．不用输出变压器 B．不用输出端大电容C．效率高 D．无交越失真3、互补输出级采用射极输出方式是为了使（ D ）A. 电压放大倍数高B. 输出电流小C. 输出电阻增大D. 带负载能力强4、乙类功率输出级，最大输出功率为1W，则每个功放管的集电极最大耗散功率为（ D ）； ; ; D.5、在OCL乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为（ C ）。

A．1W B． C． D.无法确定6、若OCL功率放大器的输出电压波形如图1所示，为消除该失真，应：（ C ）A. 进行相位补偿B. 适当减小功放管的静态工作点C. 适当增大功放管的静态D. 适当增大负载电阻的阻值7、OCL功放电路的输出端直接与负载相联，静态时，其直流电位为（ C）。

B.(1/2)VCCC. 0D. 2VCC8、对甲乙类功率放大器，其静态工作点一般设置在特性曲线的（ C ）A.放大区中部B.截止区C.放大区但接近截止区D. 放大区但接近饱和区9、乙类双电源互补对称功放电路的效率可达( B )。

% % %10、功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下负载上获得的最大（ A）。

A.交流功率B.直流功率C.平均功率D.有功功率11、功率放大电路与电压放大电路的主要区别是（ C ）。

A.前者比后者电源电压高B.前者比后者电压放大倍数数值大C.前者比后者效率高D. 没有区别12、．在单电源OTL电路中，接入自举电容是为了（ B ）A、提高输出波形的幅度B、提高输出波形的正半周幅度C、提高输出波形的负半周幅度D、加强信号的耦合13、如图所示电路若VD２虚焊，则V２管（A ）A、可能因管耗过大而损坏B、始终饱和C、始终截止14、OTL 功放电路中，输出端中点静态电位为 C 。

功率放⼤电路同步练习题功率放⼤电路同步练习题⼀、选择题：180的放⼤电路是（ B ）功率放⼤电路。

1、功率放⼤管的导通⾓是0A.甲类B.⼄类C.丙类D.甲⼄类2、与甲类功率放⼤⽅式相⽐，⼄类互补对称功放的主要优点是( C )。

A．不⽤输出变压器B．不⽤输出端⼤电容C．效率⾼D．⽆交越失真3、互补输出级采⽤射极输出⽅式是为了使（ D ）A. 电压放⼤倍数⾼B. 输出电流⼩C. 输出电阻增⼤D. 带负载能⼒强4、⼄类功率输出级，最⼤输出功率为1W，则每个功放管的集电极最⼤耗散功率为（ D ）A.1W ；B.0.5W ;C.0.4W ;D. 0.2W5、在OCL⼄类功放电路中，若最⼤输出功率为1W，则电路中功放管的集电极最⼤功耗约为（ C ）。

A．1W B．0.5W C．0.2W D.⽆法确定6、若OCL功率放⼤器的输出电压波形如图1所⽰，为消除该失真，应：（ C ）A. 进⾏相位补偿B. 适当减⼩功放管的静态⼯作点C. 适当增⼤功放管的静态D. 适当增⼤负载电阻的阻值7、OCL功放电路的输出端直接与负载相联，静态时，其直流电位为（C）。

A.V CCB.(1/2)V CCC. 0D. 2VCC8、对甲⼄类功率放⼤器，其静态⼯作点⼀般设置在特性曲线的（ C ）A.放⼤区中部B.截⽌区C.放⼤区但接近截⽌区D.放⼤区但接近饱和区9、⼄类双电源互补对称功放电路的效率可达( B )。

A.25%B.78.5%C.50%D.90%10、功率放⼤电路的最⼤输出功率是在输⼊电压为正弦波时，输出基本不失真情况下负载上获得的最⼤（A）。

A.交流功率B.直流功率C.平均功率D.有功功率11、功率放⼤电路与电压放⼤电路的主要区别是（C ）。

A.前者⽐后者电源电压⾼B.前者⽐后者电压放⼤倍数数值⼤C.前者⽐后者效率⾼D. 没有区别12、．在单电源OTL电路中，接⼊⾃举电容是为了（B ）A、提⾼输出波形的幅度B、提⾼输出波形的正半周幅度C、提⾼输出波形的负半周幅度D、加强信号的耦合13、如图所⽰电路若VD ２虚焊，则V ２管（A ）A 、可能因管耗过⼤⽽损坏B 、始终饱和C 、始终截⽌14、OTL 功放电路中，输出端中点静态电位为 C 。

第五章低频功率放大电路一、填空题1、以功率三极管为核心构成的放大器称放大器。

它不但输出一定的还能输出一定的，也就是向负载提供一定的功率。

2、功率放大器简称。

对它的要求与低频放大电路不同，主要是：尽可能大、 _____尽可能高、尽可能小，还要考虑管的散热问题。

3、功放管可能工作的状态有三种：类放大状态，它的失真、效率；它的失真、效率。

4、功率放大电路功率放大管的动态范围大,电流、电压变化幅度大，工作状态有可能超越输出特性曲线的放大区，进入或，产生失真。

5、所谓“互补”放大器，就是利用型管和型管交替工作来实现放大。

6、OTL电路和OCL电路属于工作状态的功率放大电路。

7、为了能使功率放大电路输出足够大的功率，一般晶体三极管应工作在。

8、当推挽功率放大电路两只晶体管的基极电流为零时，因晶体三极管的输入特性，故在两管交替工作时产生。

9、对于乙类互补称功放，当输入信号为正半周时，型管导通，型管截止；当输入信号为负半周时，型管导通，型管截止；输入信号为零（Ui=0）时，两管，输出为。

10、乙类互补对称功放的两功率管处于偏置工作状态，由于电压的在存在,当输入信号在正负半周交替过程中造成两功率管同时 ,引起的失真，称为失真。

11、功率放大器按工作点在交流负载线上的位置分类有：类功放、类功放和类功放电路。

12、甲乙类推挽功放电路与乙类功放电路比较，前者加了偏置电路图向功放管提代少量，以减少失真。

13、乙类互补对称功放允许输出的最大功率Pom= 。

总的管耗Pc= 。

14、为了避免输出变压器给功放电路带来的不便和失真，出现了功放电路；为了避免输出电容引出的失真，又出现了功放电路。

15、所谓复合功率管就是由一个功率三极管和一个功率三极管组成的大功率效三极管。

它分型管组合和型管组合两种。

复合管的等效电流放大系数β= 。

二、选择题1、交越失真是一种（）失真。

A、截止失真B、饱和失真C、非线性失真2、OTL和OCL电路的主要区别是（）A、有无输出电容B、双电源或单电源供电3、OCL甲乙类功放电路的效率可达（）A、25%B、78.5%4、甲类单管变压器耦合功率放大器集电极静态工作电流为I CQ，电源电压E C，输出最大功率为（）。

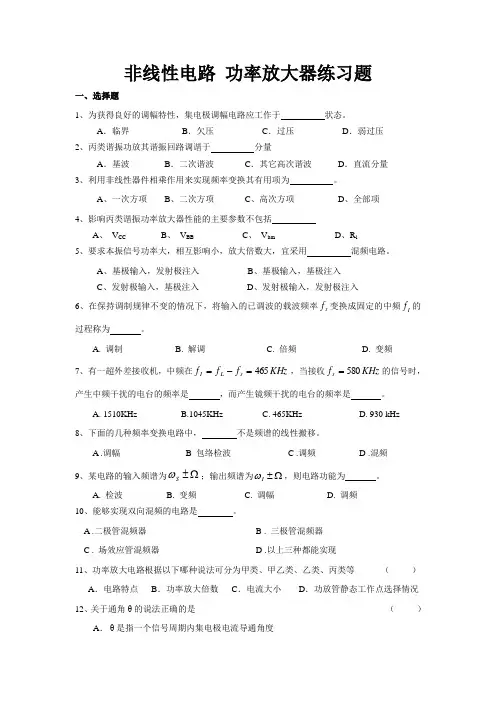

非线性电路 功率放大器练习题一、选择题1、为获得良好的调幅特性，集电极调幅电路应工作于 状态。

A ．临界B ．欠压C ．过压D ．弱过压2、丙类谐振功放其谐振回路调谐于 分量A ．基波B ．二次谐波C ．其它高次谐波D ．直流分量3、利用非线性器件相乘作用来实现频率变换其有用项为 。

A 、一次方项B 、二次方项C 、高次方项D 、全部项4、影响丙类谐振功率放大器性能的主要参数不包括A 、 V CCB 、 V BBC 、 V bmD 、R i5、要求本振信号功率大，相互影响小，放大倍数大，宜采用 混频电路。

A 、基极输入，发射极注入B 、基极输入，基极注入C 、发射极输入，基极注入D 、发射极输入，发射极注入6、在保持调制规律不变的情况下，将输入的已调波的载波频率s f 变换成固定的中频I f 的过程称为 。

A. 调制B. 解调C. 倍频D. 变频7、有一超外差接收机，中频在KHz f f f s L I 465=-=，当接收KHz f s 580=的信号时，产生中频干扰的电台的频率是 ，而产生镜频干扰的电台的频率是 。

A. 1510KHzB.1045KHzC. 465KHzD. 930 kHz8、下面的几种频率变换电路中， 不是频谱的线性搬移。

A .调幅B 包络检波C .调频D .混频9、某电路的输入频谱为Ω±S ω；输出频谱为Ω±I ω，则电路功能为 。

A. 检波B. 变频C. 调幅D. 调频10、能够实现双向混频的电路是 。

A .二极管混频器B . 三极管混频器C . 场效应管混频器D .以上三种都能实现11、功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等 （ ）A ．电路特点B ．功率放大倍数C ．电流大小D ．功放管静态工作点选择情况12、关于通角θ的说法正确的是 （ ）A ． θ是指一个信号周期内集电极电流导通角度B．θ是指一个信号周期内集电极电流导通角度的一半C．θ是指一个信号周期内集电极电流导通角度的两倍D．以上说法都不对13、某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（）A．过压B．弱过压C．临界D．欠压14、混频器与变频器的区别（）A．混频器包括了本振电路B．变频器包括了本振电路C．两个都包括了本振电路D．两个均不包括本振电路15、混频电路又称变频电路，在变频过程中以下正确叙述是（）A．信号的频谱结构发生变化B．信号的调制类型发生变化C．信号的载频发生变化D．以上都不对16、丙类高频功率放大器的通角（）A．θ＝180°B．90°＜θ＜180°C．θ＝90°D．θ＜90°17、谐振功率放大器输入激励为余弦波，放大器工作在临界状态时，集电极电流为（）A．余弦波B．尖顶余弦脉冲波C．有凹陷余弦脉冲波D．三角波18、某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将基极直流电源电压V增大，则放大器的工作状态将变为（）BBA．过压B．弱过压C．临界D．欠压19、二极管平衡调幅电路的输出电流中，能抵消的频率分量是( ) A．载波频率ωc及ωc的偶次谐波B．载波频率ωc及ωc的奇次谐波C．调制信号频率ΩD．调制信号频率Ω的偶次谐波20、为获得良好的调幅特性，基极调幅电路应工作于状态。

功率放大电路习题二1. 乙类互补对称功率放大电路会产生交越失真的原因是（ A ）。

A 晶体管输入特性的非线性 B 三极管电流放大倍数太大 C 三极管电流放大倍数太小 D 输入电压信号过大2. OTL 电路中，若三极管的饱和管压降为U CE(sat)，则最大输出功率P o(max)≈（ B ）。

A L2CE(sat)CC 2)(R U V - BL 2CE(sat)CC 212)(R U V - C L2CE(sat)CC 212)(R U V - 3. 在准互补对称放大电路所采用的复合管,其上下两对管子组合形式为（ A ）。

A NPN —NPN 和PNP —NPN B NPN —NPN 和NPN —PNP C PNP —PNP 和PNP —NPN4. 关于复合管的构成，下述正确的是（ A ） A 复合管的管型取决于第一只三极管 B 复合管的管型取决于最后一只三极管C 只要将任意两个三极管相连，就可构成复合管D 可以用N 沟道场效应管代替NPN 管，用P 沟道场效应管代替PNP 管 5.复合管的优点之一是（ B ）。

A 电压放大倍数大B 电流放大系数大C 输出电阻增大D 输入电阻减小 6. 图示电路（ B ）A 等效为PNP 管B 等效为NPN 管C 为复合管，第一只管子的基极是复合管的基极、发射极是复合管的集电极 7. 图示电路（ C ）A ．等效为PNP 管，电流放大系数约为（β1+β2）B ．等效为NPN 管，电流放大系数约为（β1+β2）C ．等效为PNP 管，电流放大系数约为β1β2D ．等效为NPN 管，电流放大系数约为β1β2E ．连接错误，不能构成复合管8. 功率放大电路的最大输出功率是在输入功率为正弦波时，输出基本不失真的情况下，负载上可能获得的最大（ C ）。

A 平均功率B 直流功率C 交流功率9. 一个输出功率为8W 的扩音机，若采用乙类互补对称功放电路，选择功率管时，要求P CM （ A ）。

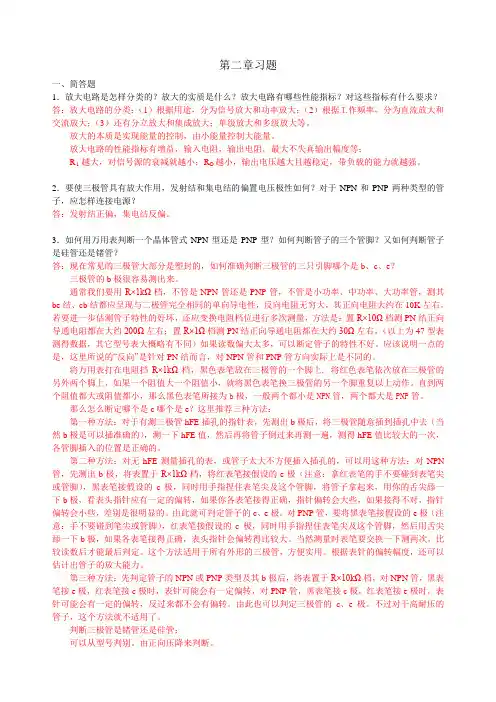

第二章习题一、简答题1．放大电路是怎样分类的？放大的实质是什么？放大电路有哪些性能指标？对这些指标有什么要求？答：放大电路的分类：（1）根据用途，分为信号放大和功率放大；（2）根据工作频率，分为直流放大和交流放大；（3）还有分立放大和集成放大；单级放大和多级放大等。

放大的本质是实现能量的控制，由小能量控制大能量。

放大电路的性能指标有增益，输入电阻，输出电阻，最大不失真输出幅度等；R i 越大，对信号源的衰减就越小；R O越小，输出电压越大且越稳定，带负载的能力就越强。

2．要使三极管具有放大作用，发射结和集电结的偏置电压极性如何？对于NPN和PNP两种类型的管子，应怎样连接电源？答：发射结正偏，集电结反偏。

3．如何用万用表判断一个晶体管式NPN型还是PNP型？如何判断管子的三个管脚？又如何判断管子是硅管还是锗管？答：现在常见的三极管大部分是塑封的，如何准确判断三极管的三只引脚哪个是b、c、e？三极管的b极很容易测出来。

通常我们要用R×1kΩ档，不管是NPN管还是PNP管，不管是小功率、中功率、大功率管，测其be结、cb结都应呈现与二极管完全相同的单向导电性，反向电阻无穷大，其正向电阻大约在10K左右。

若要进一步估测管子特性的好坏，还应变换电阻档位进行多次测量，方法是：置R×10Ω档测PN结正向导通电阻都在大约200Ω左右；置R×1Ω档测PN结正向导通电阻都在大约30Ω左右，（以上为47型表测得数据，其它型号表大概略有不同）如果读数偏大太多，可以断定管子的特性不好。

应该说明一点的是，这里所说的“反向”是针对PN结而言，对NPN管和PNP管方向实际上是不同的。

将万用表打在电阻挡R×1kΩ档，黑色表笔放在三极管的一个脚上. 将红色表笔依次放在三极管的另外两个脚上，如果一个阻值大一个阻值小，就将黑色表笔换三极管的另一个脚重复以上动作。

直到两个阻值都大或阻值都小，那么黑色表笔所接为b极，一般两个都小是NPN管，两个都大是PNP管。

功率放大电路习题二1. 乙类互补对称功率放大电路会产生交越失真的原因是（ A ）。

A 晶体管输入特性的非线性 B 三极管电流放大倍数太大 C 三极管电流放大倍数太小 D 输入电压信号过大2. OTL 电路中，若三极管的饱和管压降为U CE(sat)，则最大输出功率P o(max)≈（ B ）。

A L2CE(sat)CC 2)(R U V - BL2CE(sat)CC212)(R U V - C L2CE(sat)CC 212)(R U V - 3. 在准互补对称放大电路所采用的复合管,其上下两对管子组合形式为（ A ）。

A NPN —NPN 和PNP —NPN B NPN —NPN 和NPN —PNP C PNP —PNP 和PNP —NPN4. 关于复合管的构成，下述正确的是（ A ） A 复合管的管型取决于第一只三极管 B 复合管的管型取决于最后一只三极管C 只要将任意两个三极管相连，就可构成复合管D 可以用N 沟道场效应管代替NPN 管，用P 沟道场效应管代替PNP 管 5.复合管的优点之一是（ B ）。

A 电压放大倍数大B 电流放大系数大C 输出电阻增大D 输入电阻减小 6. 图示电路（ B ）A 等效为PNP 管B 等效为NPN 管C 为复合管，第一只管子的基极是复合管的基极、发射极是复合管的集电极 7. 图示电路（ C ）A ．等效为PNP 管，电流放大系数约为（β1+β2）B ．等效为NPN 管，电流放大系数约为（β1+β2）C ．等效为PNP 管，电流放大系数约为β1β2D ．等效为NPN 管，电流放大系数约为β1β2E ．连接错误，不能构成复合管8. 功率放大电路的最大输出功率是在输入功率为正弦波时，输出基本不失真的情况下，负载上可能获得的最大（ C ）。

A 平均功率B 直流功率C 交流功率9. 一个输出功率为8W 的扩音机，若采用乙类互补对称功放电路，选择功率管时，要求P CM （ A ）。

放大电路计算题 练习题3一、计算分析题(每题1分)1. 图示硅三极管放大电路中，V CC =30V ，R C =10k Ώ，R E =2.4 k Ώ，R B =1M Ώ，β=80，BEQ U =0.7V Ω=200'bb r ，各电容对交流的容抗近似为零，试：（1）求静态工作点参数I BQ ，，I CQ 、U CEQ 。

（2）若输入幅度为0.1V 的正弦波，求输出电压u o1、u o2的幅值，并指出u o1、u o2与u i 的相位关系；（3）求输入电阻R i 和输出电阻R o1、R o2。

图号3226解:（1） A k k V V R R U V I E B BE CC BQ μβ5.244.28110007.030)1(=Ω⨯+Ω-=++-= mA A I I BQ CQ 96.15.2480=⨯==μβV k k mA V R R I V U E C CQ CC CEQ 7.5)4.210(96.130)(=Ω+Ω⨯-=+-≈（2） Ω≈⨯+Ω=++=k mAmV I U r r E T bb be 3.196.12681200)1(Q 'β 当从u o1输出时，放大电路为共射组态，故输出电压u o1与输入电压u i 反相，且1.44.2813.11080)1(11-=Ω⨯+ΩΩ⨯-=++-==k k k R r R u u A E be C i o u ββ V V A U U u im om 41.01.41.011=⨯=⨯=[][]Ω≈Ω⨯+ΩΩ=++=k k k M R r R R E be B i 6414.2813.1//1)1(//βΩ=≈k R R C o 101当从u o2输出时，放大电路为共集组态，故输出电压u o2与输入电压u i 同相，且99.04.2813.14.281)1()1(122≈Ω⨯+ΩΩ⨯=+++==k k k R r R u u A E be E o u ββ 或 12≈u A VV A U U u im om 099.099.01.022=⨯=⨯= Ω≈ΩΩ=+=16813.1//4.21//2k k r R R be E o β 输入电阻不变，为164k Ω计算的最后结果数字：I CQ =1.96mA ， I BQ =24.5μA ，U CEQ =5.7V ；U om1= 0.41V ，U om2= 0.099V ，R i = 164k Ω， R o1=10k Ω ， R o2=16Ω2. 差分放大电路如图所示，已知V CC = V EE =10V ，R C =7.5k Ω，R L =10k Ω，R 1 =8.2k Ω，R 2 =1.1k Ω，R 3 =820Ω，三极管的β=100，r bb ’=200Ω，U BEQ =0.7V ，试求：（1）V1、V2管的静态工作点参数I CQ 、U CQ ；（2）差模电压放大倍数A ud =u od /(u i1- u i2)、差模输入电阻R id 和输出电阻R o 。

一、选择题(05 分)1.选择正确答案填空：1．在甲类功率放大电路中，功放管的导通角为（）；A． B． C．02．在甲乙类功率放大电路中，功放管的导通角为（）；A． B．> C．<3．在乙类功率放大电路中，功放管的导通角为（）；A． B．= C．<(05 分)2.选择正确答案填空：1．功率放大电路的主要特点是（）；A．具有较高的电压放大倍数 B．具有较高的电流放大倍数C．具有较大的输出功率2．功率放大电路的最大输出功率是负载上获得的（）；A．最大交流功率 B．最大直流功率 C．最大平均功率3．功率放大电路的效率是（）；A．输出功率与输入功率之比 B．输出功率与功放管耗散功率之比 C．输出功率与电源提供的功率之比(05 分)3.选择正确答案填空：1．分析功率放大电路时，应着重研究电路的（）；A．电压放大倍数和电流放大倍数 B．输出功率与输入功率之比 C．最大输出功率和效率2．功率放大电路的最大输出功率是（）；A．负载获得的最大交流功率 B．电源提供的最大功率C．功放管的最大耗散功率3．当功率放大电路的输出功率增大时，效率将（）。

A．增大 B．减小 C．可能增大，也可能减小(05 分)4.选择正确答案填空：1．功率放大电路与电压放大电路的共同之处是（）；A．都放大电压 B．都放大电流 C．都放大功率2．分析功率放大电路时，应利用功放管的（）；A．特性曲线 B．h参数模型 C．高频混合模型3．在选择功率放大电路的功放管时，应特别注意其参数（）；A．、 B．、、 C．、(05 分)5.选择正确答案填空：1．功率放大电路与电流放大电路的共同之处是（）；A．都放大电压 B．都放大电流 C．都放大功率2．对于甲类功率放大电路，当输出功率增大时，功放管的管耗将（）；A．增大 B．不变 C．减小3．对于乙类功率放大电路，当输出功率增大时，功放管的管耗将（）；A．增大 B．可能增大，可能减小 C．减小(05 分)6.选择正确答案填空：1．功率放大电路的主要作用是使负载获得（）；A．尽可能大的电压 B．尽可能大的电流 C．尽可能大的交流功率2．对于甲类功率放大电路，当输出电压增大时，电源提供的功率将（）；A．增大 B．不变 C．减小3．对于乙类功率放大电路，当输出电压增大时，功放管的管耗将（）；A．增大 B．减小 C．可能增大，也可能减小(05 分)7.有三种功率放大电路： A．甲类功率放大电路B．甲乙类功率放大电路 C．乙类功率放大电路选择正确答案填空：1．静态时，功率损耗最大的电路是（）；2．能够消除交越失真的电路是（）；3．功放管的导通角最小的电路是（）。

功率放大电路同步练习题一、选择题：180的放大电路是（ B ）功率放大电路。

1、功率放大管的导通角是0A.甲类B.乙类C.丙类D.甲乙类2、与甲类功率放大方式相比，乙类互补对称功放的主要优点是( C )。

A．不用输出变压器B．不用输出端大电容C．效率高D．无交越失真3、互补输出级采用射极输出方式是为了使（ D ）A. 电压放大倍数高B. 输出电流小C. 输出电阻增大D. 带负载能力强4、乙类功率输出级，最大输出功率为1W，则每个功放管的集电极最大耗散功率为（ D ）A.1W ；B.0.5W ;C.0.4W ;D. 0.2W5、在OCL乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为（ C ）。

A．1W B．0.5W C．0.2W D.无法确定6、若OCL功率放大器的输出电压波形如图1所示，为消除该失真，应：（ C ）A. 进行相位补偿B. 适当减小功放管的静态工作点C.适当增大功放管的静态 D. 适当增大负载电阻的阻值7、OCL功放电路的输出端直接与负载相联，静态时，其直流电位为（C）。

A.V CCB.(1/2)V CCC. 0D. 2VCC8、对甲乙类功率放大器，其静态工作点一般设置在特性曲线的（ C ）A.放大区中部B.截止区C.放大区但接近截止区D.放大区但接近饱和区9、乙类双电源互补对称功放电路的效率可达( B )。

A.25%B.78.5%C.50%D.90%10、功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下负载上获得的最大（A）。

A.交流功率B.直流功率C.平均功率D.有功功率11、功率放大电路与电压放大电路的主要区别是（C ）。

A.前者比后者电源电压高B.前者比后者电压放大倍数数值大C.前者比后者效率高D. 没有区别12、．在单电源OTL电路中，接入自举电容是为了（B ）A、提高输出波形的幅度B、提高输出波形的正半周幅度C、提高输出波形的负半周幅度D、加强信号的耦合13、如图所示电路若VD ２虚焊，则V ２管（A ）A 、可能因管耗过大而损坏B 、始终饱和C 、始终截止14、OTL 功放电路中，输出端中点静态电位为 C 。

习 题1. 选择题。

(1)功率放大电路的转换效率是指 。

A ．输出功率与晶体管所消耗的功率之比 B ．输出功率与电源提供的平均功率之比C ．晶体管所消耗的功率与电源提供的平均功率之比 (2)乙类功率放大电路的输出电压信号波形存在 。

A ．饱和失真 B ．交越失真 C ．截止失真(3)乙类双电源互补对称功率放大电路中，若最大输出功率为2W ，则电路中功放管的集电极最大功耗约为 。

A ．B ．C ．(4)在选择功放电路中的晶体管时，应当特别注意的参数有 。

A ．βB ．I CMC ．I CBOD ．U (BR)CEOE ．P CM (5)乙类双电源互补对称功率放大电路的转换效率理论上最高可达到 。

A ．25% B ．50% C ．%(6)乙类互补功放电路中的交越失真，实质上就是 。

A. 线性失真 B. 饱和失真 C. 截止失真 (7) 功放电路的能量转换效率主要与 有关。

A. 电源供给的直流功率B. 电路输出信号最大功率C. 电路的类型 解：(1)B (2)B (3)B (4)B D E (5)C (6)C (7)C2. 如图所示电路中，设BJT 的β=100，U BE =，U CES =，I CEO =0，电容C 对交流可视为短路。

输入信号u i 为正弦波。

(1)计算电路可能达到的最大不失真输出功率P om (2)此时R B 应调节到什么数值 (3)此时电路的效率η=ou 12V+图 题2图解：(1)先求输出信号的最大不失真幅值。

由解题2图可知：ωt sin om OQ O U U u += 由CC om OQ V U U ≤+与CES om OQ U U U ≥-可知：CES CC om 2U V U -≤即有2CESCC om U V U -≤因此，最大不失真输出功率P om 为：()W 07.2818122CES CC L2om om ≈⨯-=⎪⎪⎭⎫ ⎝⎛=U V R U P (2)当输出信号达到最大幅值时，电路静态值为：()CES CC CES CES CC OQ 212U V U U V U +=+-=所以 A 72.0825.0122L CES CC L OQ CC CQ ≈⨯-=-=-=R U V R U V ImA 2.7CQ BQ ==βIIk Ω57.12.77.012BQ BE CC B ≈-=-=I U V R (3) %24%10072.01207.2CQ CC om V om ≈⨯⨯===I V P P P η 甲类功率放大电路的效率很低。

第二章基本放大电路自测题一、在括号内用“ ”或“×”表明下列说法是否正确。

（1）只有电路既放大电流又放大电压，才称其有放大作用；（）（2）可以说任何放大电路都有功率放大作用；（）（3）放大电路中输出的电流和电压都是由有源元件提供的；（）（4）电路中各电量的交流成份是交流信号源提供的；（）（5）放大电路必须加上合适的直流电源才能正常工作；（）（6）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（）（7）只要是共射放大电路，输出电压的底部失真都是饱和失真。

（）解：（1）×（2）√（3）×（4）×（5）√（6）×（7）×二、试分析图所示各电路是否能够放大正弦交流信号，简述理由。

设图中所有电容对交流信号均可视为短路。

解：（a ）不能。

因为输入信号被V B B 短路。

（b ）可能。

（c ）不能。

因为输入信号作用于基极与地之间，不能驮载在静态电压之上，必然失真。

（d ）不能。

晶体管将因发射结电压过大而损坏。

（e ）不能。

因为输入信号被C 2短路。

（f ）不能。

因为输出信号被V C C 短路，恒为零。

（g ）可能。

（h ）不合理。

因为G-S 间电压将大于零。

（i ）不能。

因为T 截止。

三、在图所示电路中， 已知V C C ＝12V ，晶体管的β＝100，'bR ＝100k Ω。

填空：要求先填文字表达式后填得数。

（1）当i U＝0V 时，测得U B E Q ＝0.7V ，若要基极电流I B Q ＝20μA ， 则'bR 和R W 之和R b ＝ ≈ k Ω；而若测得U C E Q ＝6V ，则R c ＝ ≈ k Ω。

（2）若测得输入电压有效值i U =5mV 时，输出电压有效值'o U＝0.6V ， 则电压放大倍数uA ＝ ≈ 。

若负载电阻R L 值与R C 相等 ，则带上负载后输出电压有效值oU ＝ ＝ V 。

功率放大电路习题第九章功率放大电路1.与甲类功率放大器相比较，乙类互补推挽功放的主要优点是b 。

(a)无输出变压器(b)能量转换效率高(c)无交越失真2.所谓能量转换效率是指b_5(a)输出功率与晶体管上消耗的功率之比(b)最大不失真输出功率与电源提供的功率之比(c)输出功率与电源提供的功率之比3.功放电路的能量转换效率主要与c有关。

(a)电源供给的直流功率(b)电路输出信号最大功率(c)电路的类型4.甲类功率放大电路的能量转换效率最高是a—。

(a) 50% (b) 78.5% (c) 100%5.甲类功率放大电路(参数确定)的输岀功率越大，则功放管的管耗c_。

(a)不变(b)越大(c)越小6.对甲类功率放大电路(参数确定)来说，输出功率越大，则电源提供的功率a，(a)不变(b)越大(c)越小7.甲类功率放大电路功放管的最大管耗出现在输出电压的幅值为aa(a)零时(b)最大时(c)电源电压的一半8.甲类功率放大电路功放管的最小管耗出现在输出电压的幅值为(a)零时(b)最大时(c)电源电压的一半9.乙类互补推挽功率放大电路的能量转换效率最高是b_o(a) 50% (b) 78.5% (c) 100%10 .乙类互补推挽功率放大电路在输出电压幅值约等于—a时，管了的功耗最小。

(a) 0(b)电源电压(c) 0.64倍电源电压11.乙类互补推挽功率放大电路在输出电压幅值约等于c 时，管子的功耗最大。

(a) 0(b)电源电压(c) 0.64倍电源电压12.乙类互补功放电路存在的主要问题是c。

(a)输出电阻太大(b)能量转换效率低(c)有交越失真13.为了消除交越失真，应当使功率放大电路的功放管工作在b—状态。

(a)甲类(b)甲乙类(c)乙类14.乙类互补功放电路中的交越失真，实质上就是c o(a)线性失真(b)饱和失真(c)截止失真15.在乙类互补推挽功率放大电路中，每只管了的最大管耗为___ C ________ O(a) (b) (c)16.设计一个输出功率为20W的功放电路，若用乙类互补对称功率放大，则每只功放管的最大允许功耗PCM至小应有b c(a) 8W (b) 4W (c) 2W17.乙类互补推挽功率放大电路中，若电源电压为VCC，放大管的饱和压降为U CES,那么放大管的最大管压降为b_°(a) (b) (c)18.乙类互补推挽功率放大电路中，流过放大管的最大电流为C 0(a) (b) (c)19.乙类互补推挽功率放大电路中的最大输出电压为b o(a) (b) (c)20.乙类互补推挽功率放大电路最大输出功率为b—。

第9章自测题、习题解答自测题9一、功率放大器和电压放大器没有本质区别，但也有其特殊问题，试简述功率放大器的特点。

解：功率放大电路与电压放大电路本质上没有区别，功率放大电路既不是单纯追求输出高电压，也不是单纯追求输出大电流，而是追求在电源电压确定的情况下，输出尽可能大的不失真的信号功率，功率放大器的特点：1.输出功率要大 2.转换效率要高 3.非线性失真要小。

二、分析下列说法是否正确，凡对者在括号内打“√”，凡错者在括号内打“×”。

（1）在功率放大电路中，输出功率愈大，功放管的功耗愈大。

（）（2）功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。

（）（3）功率放大器为了正常工作需要在功率管上装置散热片，功率管的散热片接触面是粗糙些好。

（）（4）当OCL电路的最大输出功率为1W时，功放管的集电极最大耗散功率应大于1W。

（）（5）乙类推挽电路只可能存在交越失真，而不可能产生饱和或截止失真。

（）（6）功率放大电路，除要求其输出功率要大外，还要求功率损耗小，电源利用率高。

（）（7）乙类功放和甲类功放电路一样，输入信号愈大，失真愈严重，输入信号小时，不产生失真。

（）（8）在功率放大电路中，电路的输出功率要大和非线性失真要小是对矛盾。

（）（9）功率放大电路与电压放大电路、电流放大电路的共同点是1）都使输出电压大于输入电压；（）2）都使输出电流大于输入电流；（）3）都使输出功率大于信号源提供的输入功率。

（）（10）功率放大电路与电压放大电路的区别是1）前者比后者电源电压高；（）2）前者比后者电压放大倍数数值大；（）3）前者比后者效率高；（）4）在电源电压相同的情况下，前者比后者的最大不失真输出电压大；（）（11）功率放大电路与电流放大电路的区别是1）前者比后者电流放大倍数大；（）2）前者比后者效率高；（）解：⑴×，当输出电压峰值为0.6Vcc时，功放管的管耗最大约为最大输出功率的五分之一。

基本放大电路的练习题及答案一、判断题1、(错误)根据功率放大电路中晶体管静态工作点在交流负载线上的位置不同，功率放大电路可分为两种。

2、(错误)电源电压为+12V 的OCL 电路，输出端的静态电压应该调整到6V 。

3、(正确)OTL 功率放大器输出端的静态电压应调整为电源电压的一半。

4．(错误)乙类功率放大器电源提供的功率与输出功率的大小无关。

二、选择题：（请将唯一正确选项的字母填入对应的括号内）1、根据功率放大电路中晶体管( A )在交流负载线上的位置不同，功率放大电路可分为3种。

A ．静态工作点B ．基极电流C ．集电极电压D ．集电极电流2、乙类功率放大器电源提供的功率( A )。

A ．随输出功率增大而增大B ．随输出功率增大而减小C ．与输出功率的大小无关D ．是一个设计者确定的恒定值3、甲类功率放大器电源提供的功率( D )。

A ．随输出功率增大而增大B ．随输出功率增大而减小C ．与输入功率的大小有关D ．是一个设计者确定的恒定值4、电源电压为+9V 的OCL 电路，输出端的静态电压应该调整到( D )V 。

A ．+9B ．一9C ．4．5D ．05、电源电压为12V 的OTL 电路，输出端的静态电压应该调整到( C )V 。

A ．12B ．9C ．6D ．0三、思考题1、按照静态工作点设置位置不同，可以将功率放大器的工作状态分为哪几种形式。

答：按照静态工作点设置位置不同，可以将功率放大器的工作状态可以分为甲类、乙类和甲乙类放大等形式。

2、什么是乙类互补对称功率放大电路？答：将静态工作点设置在放大区和截止区的交界处（BQ 0I =），静态时电流0CQ I ≈,在此工作状态下，输出信号只有输入信号的半个周期，另外半个周期被截止了。

在实际应用中，选用两个不同管型的三极管，在输入信号的正、负半周交替导通，然后在负载上合成一个完整的输出信号，称为乙类互补对称功率放大电路。

3、场效应管与晶体管的区别主要体现在哪几个方面？答：（1）场效应管是电压控制器件，它通过栅源电压来控制漏极电流；（2）场效应管的控制输入端电流极小，因此它的输入电阻（710～1510Ω）很大；（3）它是利用多数载流子导电，因此它的温度稳定性较好；（4）它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数；（5）场效应管的抗辐射能力强；（6）由于它不存在杂乱运动的电子扩散引起的散粒噪声，所以噪声低。

第9章功率放大电路习题9.1分析下列说法是否正确，凡对者在括号内打“√”，凡错者在括号内打“×”。

（1）在功率放大电路中，输出功率愈大，功放管的功耗愈大。

（）（2）功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。

（）（3）当OCL电路的最大输出功率为1W时，功放管的集电极最大耗散功率应大于1W。

（）（4）功率放大电路与电压放大电路、电流放大电路的共同点是1）都使输出电压大于输入电压；（）2）都使输出电流大于输入电流；（）3）都使输出功率大于信号源提供的输入功率。

（）（5）功率放大电路与电压放大电路的区别是1）前者比后者电源电压高；（）2）前者比后者电压放大倍数数值大；（）3）前者比后者效率高；（）4）在电源电压相同的情况下，前者比后者的最大不失真输出电压大；（）（6）功率放大电路与电流放大电路的区别是1）前者比后者电流放大倍数大；（）2）前者比后者效率高；（）3）在电源电压相同的情况下，前者比后者的输出功率大。

（）解：（1）×（2）√（3）×（4）××√（5）××√√（6）×√√9.2已知电路如图P9.2所示，T1和T2管的饱和管压降│U CES│＝3V，V CC＝15V，R L＝8Ω，。

选择正确答案填入空内。

图P9.2（1）电路中D 1和D 2管的作用是消除 。

A ．饱和失真B ．截止失真C ．交越失真（2）静态时，晶体管发射极电位U EQ 。

A ．＞0VB ．＝0VC ．＜0V（3）最大输出功率P OM 。

A ．≈28WB ．＝18WC ．＝9W（4）当输入为正弦波时，若R 1虚焊，即开路，则输出电压 。

A ．为正弦波B ．仅有正半波C ．仅有负半波（5）若D 1虚焊，则T 1管 。

A ．可能因功耗过大烧坏B ．始终饱和C ．始终截止解：（1）C （2）B （3）C （4）C （5）A9.3 在图P9.2所示电路中，已知V CC ＝16V ，R L ＝4Ω，T 1和T 2管的饱和管压降│U CES │＝2V ，输入电压足够大。

放大电路练习题(总4页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除2放大电路练习题1． 试判断下列各管子的管脚、管型和材料（各管均处于放大状态）。

判断下列各管子的管脚（各管均处于放大状态）。

2． 如图所示的放大电路，已知be r =1k Ω，求：（1） 计算电路的静态工作点；（2） 若要将CEQ V 调整为8V ，求b R 的阻值应调为多大（3） 计算交流参数o i v r r A ,,。

3 3．如图所示的放大电路中，晶体管的放大倍数β=60，be r =1k Ω，BEQ V =。

（1） 计算电路的静态工作点；（2） 若要将CEQ V 调整为6V ，求b R 的阻值应为多大（3） 计算交流参数o i v r r A ,,。

4．描述放大器对信号电压的放大能力，通常使用的性能指标是（） A ．电流放大倍数 B ．功率放大倍数C ．电流增益D ．电压放大倍数5．放大器的功率增益定义式为（ ）A ．iOp P P A = B ．p p A G lg 20=C ．iOp P P G lg 10= D ．u p A G lg 10=6．画放大电路的直流通路时应将电容器看作（ ）A ．开路B ．短路C ．电池组D ．断路7．．画放大电路的直流通路时应将直流电源看作（ ）4A ．开路B ．短路C ．电容器D ．断路8．在共射放大电路中，偏置电阻阻值增大，三极管的（ ）A ．CE V 减小B ．C I 减小 C ．C I 增大D ．b I 增大 9．放大器外接一负载电阻后，输出电阻将（ ）A ．增大B ．减小C ．不变D ．等于负载电阻10．放大倍数用对数形式来表示称为___________，其单位为___________。

11．用来衡量小信号放大器的性能，其主要指标有：___________，___________，___________，___________，___________。

第2章 基本放大电路一、判断题1． 放大器通常用i b 、i C 、v ce 表示静态工作点。

（ √）2． 为消除放大电路的饱和失真，可适当增大偏置电阻R B 。

（ √ ）3． 两级放大器比单级放大器的通频带要窄些。

（ √）4． 在基本放大电路中，输入耦合电容C 1的作用是隔交通直。

（ × ）5． 画直流通路时电容器应视为开。

（ × ）6． 放大器的输出与输入电阻都应越大越好。

（× ）7． 两级放大器的第一级电压增益为40dB ，第二级增益为20dB ，其总增益为800dB 。

（× ）8． 放大器的功率增益定义式为io p P P G lg 20 。

（√ ） 9． 放大器A V = －50，其中负号表示波形缩小。

（× ）10． 共射放大器的输出电压与输入电压的相位相同。

（× ）11． 甲类功率放大器的最大效率为50%。

（ √ ）12． 甲类功率放大电路中，在没有输入信号时，电源的功耗最少。

（ √ ）13． 乙类功率放大电路存在交越失真。

（ √ ）14． 乙类功率放大电路的交越失真是由三极管输入特性的非线性引起的。

（ × ）15． 甲乙类功率放大器可以减小交越失真。

（ √ ）16． OTL 功率放大电路一定采用双电源供电。

（ × ）17． 在功率放大电路中，输出功率越大，功放管的功耗越大。

（√ ）18． 三极管处于甲类工作状态，直流电源向功率放大器提供的功率与信号的大小无关。

（ √ ）19．二、填空题1． 放大器的功能是把___微小____电信号转化为__足够强_____的电信号，实质上是一种能量转换器，它将___直流____电能转换成___驱动___电能，输出给负载。

2． 基本放大电路中的三极管作用是进行电流放大，三极管工作在___放大____区是放大电路能放大信号的必要条件，为此，外电路必须使三极管发射结___正偏____，集电结 ____反___偏；且要有一个合适的____静态工作点___________。
