模电期末考试试题

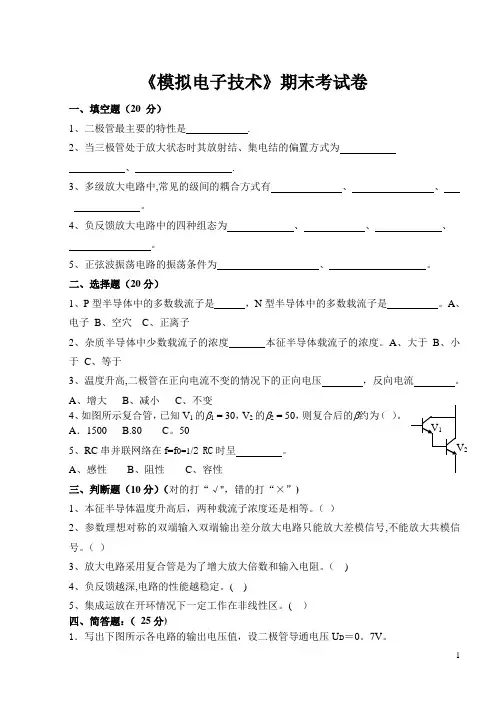

《模拟电子技术》期末考试卷一、填空题（20 分）1、二极管最主要的特性是.2、当三极管处于放大状态时其放射结、集电结的偏置方式为、.3、多级放大电路中,常见的级间的耦合方式有、、。

4、负反馈放大电路中的四种组态为、、、。

5、正弦波振荡电路的振荡条件为、。

二、选择题（20分）1、P型半导体中的多数载流子是，N型半导体中的多数载流子是。

A、电子B、空穴C、正离子2、杂质半导体中少数载流子的浓度本征半导体载流子的浓度。

A、大于B、小于C、等于3、温度升高,二极管在正向电流不变的情况下的正向电压，反向电流。

A、增大B、减小C、不变A．1500 B.80 C。

505、RC串并联网络在f=f0=1/2RC时呈。

A、感性B、阻性C、容性三、判断题（10分）（对的打“√"，错的打“×”)1、本征半导体温度升高后，两种载流子浓度还是相等。

（）2、参数理想对称的双端输入双端输出差分放大电路只能放大差模信号,不能放大共模信号。

（）3、放大电路采用复合管是为了增大放大倍数和输入电阻。

（)4、负反馈越深,电路的性能越稳定。

( )5、集成运放在开环情况下一定工作在非线性区。

( ）四、简答题：（25分)1．写出下图所示各电路的输出电压值，设二极管导通电压U D＝0。

7V。

2、判断下图所示电路中是否引入了反馈，如果有反馈试判断反馈类型？¥+-+R Su o(a)R Lu i R F(b)R 1R 2R 4R 5R 3u i +-+v cc-+V 1V 2u o C 1+-3、 电路下图所示：请将图中左右两部分正确连接起来，使之能够产生正弦波振荡五、计算题(25分）1、电路如下图所示，试求出电路A U、R i、和R0的表达式.2、电路如下图所示，求下列情况下U0和U I的关系式。

模拟电子技术期末考试卷答案一、填空题1、单向导电性2、正偏、反偏。

3、变压器、阻容、直接4、电压并联、电压串联、电流并联、电流串联5、AF=1，相位平衡条件二、选择题1、B A2、B3、B A4、A5、B三、判断题1、V2、V3、V4、X5、V四、简答题1、1．①D截至,U O＝2V ②D导通，U O＝1。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

《模拟电子技术》期末考试试卷12010.05班级_ ______ 学号___ ___ 姓名___ ___ 分数___ ___一．填空（25分）（1）本征硅中若掺入五价元素的原子，则多数载流子应是 电子 ，掺杂越多，则其数量一定越 多 ，相反，少数载流子应是 空穴 ，掺杂越多，则其数量一定越 少 。

（2）把PN 结外加正向电压时导通、外加反向电压时截止的特性叫做 单向导电 特性。

（3）当PN 结外加正向电压时，PN 结内多子 扩散 形成较大的正向电流。

（4）硅二极管的导通电压值约为 0.6V ，锗二极管的导通电压约为 0.2V 。

（5）晶体三极管作开关应用时一般工作在输出特性曲线的 饱和 区和 截止 区。

（6）对于由三极管组成的放大电路而言，就其输入回路和输出回路的公共端不同，可以组成 共基、 共射 、 共集电 三种组态。

（7）放大电路的频率特性是指 放大倍数值 随信号频率而变，称为 幅频特性，而输出信号与输入信号的 相位差 随信号频率而变，称为 相频 特性。

（8）假设n 级放大电路的每一级的放大倍数分别为unu u u A A A A ......321、、，那么多级放大电路的放大倍数uA ＝ un u u A A A (21)（9）要使电路产生稳定的振荡，必须满足 振幅平衡 和 相位平衡 两个条件。

（10）小功率直流电源一般由四部分组成，分别是 电源变压器 、 整流 、 滤波和稳压电路。

二．选择题（每题2分，共20分）（1）为了减小输出电阻，应在放大电路中引入 ； 。

（A ）电流负反馈 （B ） 电压负反馈 （C ） 直流负反馈 （D ）交流负反馈（2）RC 串并联网络在RC f f π210==时呈 。

（A ）感性 （B ） 阻性 （C ）容性 （3）通用型集成运放的输入级多采用 。

（A ）共基接法 （B ）共集接法 （C ）共射接法 （D ） 差分接法 （4）两个β相同的晶体管组成复合管后，其电流放大系数约为 。

学院 202 -202 学年第 学期《模拟电子技术》试卷（A 卷 专业 级）考试方式： 闭卷 本试卷考试分数占学生总评成绩的 60 %（本题共5小题，每小题4分，共 20 分）一、填空题 1.多级放大电路常见的三种耦合方式中，若要求各级静态工作点互不影响，可选用 耦合方式；若要求能放大变化缓慢的信号或直流信号，可选用耦合方式；若要求能实现阻抗变换，使负载与输出级阻抗相匹配，可选用 耦合方式。

2. 某放大电路中，晶体管三个电极的电流测出分别为：I 1=1.2mA 、I 2=0.03mA 、I1=1.23mA 。

由此可知：电极1是 极，电极2是 极，电极3是极。

若已知I 1电流方向流入晶体管，则I 2电流方向与I 1电流方向 、I 3电流方向与I1电流方向 。

3. 硅二极管导通压降的典型值是 V 、锗二极管导通压降的典型值是 V ；NPN 型管的集电极电流和基极电流 晶体管；PNP 型管的集电极电流和基极电流 晶体管。

4. 线性失真和非线性失真都使得放大电路的输出波形不再与输入波形相同，其中饱和失真和截止失真属于 失真；幅频失真和相频失真属于 失真。

5. 若反馈量使放大电路的净输入量减小，称为 反馈；若反馈量使放大电路的净输入量增大，称为 反馈。

放大电路通常采取 反馈。

6. 小功率直流稳压电源系统中滤波环节最常采用的元件是 元件；串联型直流稳压电路的调整管正常工作在 状态；开关型直流稳压电路的调整管正常工作在 状态。

（本题共10小题，每小题1分，共10分）二、 判断正、误题 1. 因为N 型半导体的多子是自由电子，所以它带负电。

（ ） 2. PN 结的单向导电性只有在外加电压时才能体现出来。

（ ） 3. 放大电路只有既放大电压又放大电流时，才能称为具有放大作用。

（ ） 4. 发光二极管正常工作在正向导通区，其导通压降为0.7V 。

（ ）5. 为了获得更高的电流放大倍数而采用复合管，复合管的类型取决于第一个管子的类型。

模电期末考试题及答案最新一、选择题（每题2分，共20分）1. 在放大电路中，晶体管的基极电流对集电极电流的影响是（）。

A. 很小B. 很大C. 没有影响D. 无法确定答案：B2. 以下哪个不是模拟信号的特点？（）A. 连续性B. 可量化C. 可模拟D. 可变化答案：B3. 运算放大器的理想工作条件是（）。

A. 电源电压无限大B. 输入电阻无穷大C. 放大倍数无穷大D. 所有选项都是答案：B4. 在模拟电路设计中，通常使用哪种类型的反馈来稳定放大器的工作？（）A. 正反馈B. 负反馈C. 无反馈D. 混合反馈答案：B5. 以下哪个元件不是构成放大电路的基本元件？（）A. 晶体管B. 电阻C. 电容D. 电感答案：C二、填空题（每空2分，共20分）1. 晶体管的三个工作区域分别是__________、__________和饱和区。

答案：截止区；放大区2. 在运算放大器中，输入端的电压差为零，这称为运算放大器的__________。

答案：虚短特性3. 一个理想的运算放大器具有__________输入电阻和__________输出电阻。

答案：无穷大；零4. 负反馈可以提高放大电路的__________和__________。

答案：稳定性；线性度5. 模拟信号的频率范围通常在__________赫兹到__________赫兹之间。

答案：0；无穷大三、简答题（每题10分，共20分）1. 请简述什么是负反馈，并说明负反馈在放大电路中的作用。

答案：负反馈是指将放大器输出的一部分信号以相反相位反馈到输入端的过程。

在放大电路中，负反馈可以提高电路的稳定性，减少非线性失真，提高输入阻抗，降低输出阻抗，从而改善电路的性能。

2. 解释什么是共模抑制比（CMRR）以及它在模拟电路设计中的重要性。

答案：共模抑制比（CMRR）是指差分放大器抑制共模信号的能力，即差分放大器对差模信号放大倍数与对共模信号放大倍数的比值。

CMRR在模拟电路设计中非常重要，因为它可以衡量放大器对差模信号与共模信号的区分能力，高CMRR意味着放大器对差模信号的放大能力强，对共模信号的抑制能力强，从而提高了信号的信噪比。

一、选择题（本大题共15小题，每小题1分，共15分）1. 杂质半导体中少数载流子的浓度本征半导体中载流子浓度。

A．大于 B．等于 C．小于2. 温度升高时，二极管在正向电流不变的情况下的正向电压B，反向电流。

A．增大B．减小C．不变3. 晶体管通过改变来控制。

A．基极电流 B．栅-源电压 C．集电极电流D．漏极电流 E．电压 F．电流4. 集成运放有个输入端和个输出端。

A．1 B．2 C．3时，集成运放将，当其差5. 集成运放正常工作时，当其共模输入电压超过UIcmax时，集成运放。

模输入电压超过UIdmaxA．不能正常放大差模信号 B．输入级放大管将击穿6.直接耦合放大电路输入级采用差分放大电路是为了。

A．放大变化缓慢信号 B 放大共模信号 C 抑制温漂7. 已知整流二极管的反向击穿电压为20V,按通常规定，此二极管的最大整流电压为。

A. 20VB. 15VC. 10VD. 5V8. 空穴为少子的半导体称为________,空穴为多子的半导体称为。

A.P型半导体B.N型半导体C.纯净半导体D.金属导体9. 杂质半导体中少数载流子的浓度本征半导体中载流子浓度。

A．大于 B．等于 C．小于10. 室温附近，当温度升高时，杂质半导体中浓度明显增加。

A ．载流子B ．多数载流子C ．少数载流子11. 温度升高时，二极管在正向电流不变的情况下的正向电压 ，反向电流 。

A ．增大B ．减小C ．不变12. 晶体管通过改变 来控制 。

A ．基极电流B ．栅-源电压C ．集电极电流D ．漏极电流E ．电压F ．电流13. 晶体管电流由 形成，而场效应管的电流由 形成，因此晶体管电流受温度的影响比场效应管 。

A ．一种载流子B ．两种载流子C ．大D ．小14. 某放大电路在负载开路时的输出电压为4V ，接入12K Ω的负载电阻后，输出电压降为3V ，这说明放大电路的输出电阻为 。

A.10K ΩB.4K ΩC.3K ΩD.2K15. 直接耦合放大电路的放大倍数越大，在输出端出现的零点漂移现象就越 。

模电期末考试题库及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的输入端通常具有什么特性？A. 高输入阻抗B. 低输入阻抗C. 低输出阻抗D. 高输出阻抗答案：A2. 下列哪种元件不是模拟电路中的基本元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：D3. 理想运算放大器的开环增益是多少？A. 有限值B. 无穷大C. 零D. 1答案：B4. 在模拟电路中，放大器的增益通常用哪个参数表示？A. 电压增益B. 电流增益C. 功率增益D. 阻抗增益5. 以下哪个不是模拟电路中的噪声来源？A. 热噪声B. 散粒噪声C. 互调噪声D. 逻辑噪声答案：D6. 模拟电路中，滤波器的作用是什么？A. 放大信号B. 过滤信号C. 转换信号D. 调制信号答案：B7. 模拟电路中，负反馈的作用是什么？A. 增加增益B. 减少增益C. 增加稳定性D. 减少稳定性答案：C8. 下列哪个不是模拟信号的特点？A. 连续变化B. 离散变化C. 可模拟连续时间信号D. 可模拟连续空间信号答案：B9. 在模拟电路中，理想二极管的正向导通电压是多少？B. 0.7VC. 无穷大D. 1.5V答案：A10. 模拟电路中的积分器通常由哪种元件组成？A. 电阻B. 电容C. 电感D. 运算放大器答案：B二、填空题（每题2分，共20分）1. 在模拟电路中，______ 通常用来表示放大器的输出信号与输入信号的比值。

答案：增益2. 运算放大器的输出端具有______的特性。

答案：低阻抗3. 模拟电路中的滤波器可以分为______滤波器和低通滤波器。

答案：高通4. 理想运算放大器的输入端是______的。

答案：虚断5. 模拟电路中的信号放大器通常由______、电容和电感等元件组成。

答案：运算放大器6. 模拟电路中的振荡器通常由______、电容和电感等元件组成。

答案：运算放大器7. 模拟电路中的负反馈可以减少放大器的______。

《模拟电子技术》期末试卷及答案（本题每空1分，共20分）一、填空题：1. 二极管的伏安特性上分有四个区，分别是区、区、区和。

2. 双极型三极管属于控制型器件，单极型三极管属于控制型器件。

3. 理想运放的电路模型中，开环电压放大倍数A O＝，差模输入电阻r i= ，输出电阻r O= ，共模抑制比K CMR= 。

4. 击穿属于碰撞式的击穿，击穿属于场效应式的击穿，这两种击穿均属于击穿，具有互逆性。

5. 共发射极组态、共集电极组态和共基组态这三种放大电路中，其中组态的放大电路放大能力最强，组态的放大电路只有电流放大能力而没有电压放大能力，组态的放大电路只有电压放大能力而没有电流放大能力。

6. 放大电路中的负反馈类型可分有负反馈、负反馈、负反馈和负反馈。

（本题每小题1分，共10分）二、判断下列说法的正确与错误：1. 二极管只要工作在反向击穿区，就一定会造成永久型损坏。

（）2. 无论是双极型三极管还是单极型三极管，其导电机理是相同的。

（）3. 甲类、乙类和甲乙类功放均存在“交越失真”现象。

（）4. 射极输出器是典型的电流串联交流负反馈放大电路。

（）5. 共模信号和差模信号都是放大电路需要传输和放大的有用信号。

（）6. 所有放大电路的输入电压信号和输出电压信号都是反相的。

（）7.设置静态工作点的目的，就是让交流信号叠加在直流载波上全部通过放大器。

（）8.三极管工作中若耗散功率超过它的最大耗散功率P CM时，该管必须烧损。

（）9. 理想集成运放构成的线性应用电路中，电压增益与其内部参数无关。

（）10.即使是单门限电压比较器，其输出也必定是两种状态。

（）（本题每小题2分，共16分）三、单选题1. P型半导体是在本征半导体中掺入微量的（）价杂质元素构成的。

A．三价 B. 四价 C. 五价 D. 六价2. 测得NPN三极管各电极对地电压分别为V E＝2.1V，V B＝2.8V，V C＝4.4V，则该管必工作在（）。

模电期末考试试题及答案模拟电子技术期末考试试题一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 无穷大B. 0欧姆C. 1欧姆D. 10欧姆2. 以下哪个不是模拟信号的特点？A. 连续变化B. 离散变化C. 随时间变化D. 可表示声音3. 一个共射放大电路的静态工作点是：A. 0VB. 5VC. 12VD. 取决于电源电压4. 负反馈在放大器中的作用是：A. 增加增益B. 降低增益C. 增加失真D. 稳定工作点5. 以下哪个不是模拟电子电路中的滤波器？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器二、填空题（每空2分，共20分）6. 运算放大器的_________端是虚拟地，即电压为0V。

7. 电压跟随器的特点是_________，输出阻抗小。

8. 一个理想的电压源的内阻是_________。

9. 模拟乘法器常用于实现_________和_________。

10. 波形发生器电路可以产生_________、_________、_________等波形。

三、简答题（每题10分，共30分）11. 解释什么是差分放大器，并简述其主要优点。

12. 描述一个基本的RC低通滤波器的工作原理。

13. 什么是振荡器？请列举至少两种常见的振荡器类型。

四、计算题（每题15分，共30分）14. 给定一个共射放大电路，其静态工作点为VB=10V，VC=20V，VE=5V，β=100。

假设晶体管的饱和压降VBE=0.7V，计算该电路的静态工作电流IE。

15. 设计一个简单的RC低通滤波器，要求截止频率为1kHz，输入信号频率为10kHz，计算所需的电阻和电容值。

答案：一、选择题1. A2. B3. D4. B5. D二、填空题6. 反向输入7. 高输入阻抗，低输出阻抗8. 0欧姆9. 调幅、解调10. 正弦波、方波、三角波三、简答题11. 差分放大器是一种差动放大电路，它能够放大两个输入端之间的差值信号，而抑制共模信号。

模电期末考试题目及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的基本应用不包括以下哪一项？A. 放大器B. 比较器C. 振荡器D. 逻辑门答案：D2. 理想运算放大器的开环增益是：A. 有限的B. 非常大的C. 非常小的D. 零答案：B3. 以下哪个不是模拟信号的特点？A. 连续变化B. 可以是数字形式C. 可以是模拟形式D. 可以是周期性变化答案：B4. 负反馈在运算放大器电路中的作用是：A. 增加增益B. 降低增益C. 增加稳定性D. 减少噪声答案：C5. 一个理想二极管的正向导通电压是：A. 0VB. 0.7VC. 3.3VD. 5V答案：B...二、简答题（每题10分，共30分）1. 简述运算放大器的非线性应用有哪些，并举例说明。

答案：运算放大器的非线性应用包括比较器、振荡器、调制器等。

例如，比较器可以将输入信号与参考电压比较，输出高电平或低电平，常用于过压保护电路。

2. 解释什么是负反馈，并说明负反馈在电路设计中的作用。

答案：负反馈是指将输出信号的一部分反馈到输入端，与输入信号相减。

负反馈可以增加电路的稳定性，降低噪声，减小非线性失真，提高增益精度。

3. 什么是共模抑制比（CMRR）？它在模拟电路设计中的重要性是什么？答案：共模抑制比（CMRR）是指运算放大器对差模信号增益与对共模信号增益的比值。

CMRR高意味着运算放大器对差模信号的放大能力强，对共模信号的放大能力弱，这在模拟电路设计中非常重要，因为它可以减少共模干扰，提高电路的抗干扰能力。

...三、计算题（每题15分，共30分）1. 给定一个理想运算放大器电路，输入信号为Vin，反馈电阻Rf=10kΩ，输入电阻Ri=1kΩ，求输出电压Vout。

答案：由于是理想运算放大器，所以输入端的电压差为零，即Vin+ = Vin-。

根据虚短原理，Vin+ = Vout/Rf * Ri。

代入Rf和Ri的值，得到Vout = Vin * (Rf/Ri) = Vin * 10。

模电期末考试题及答案6一、选择题（每题2分，共20分）1. 在理想运算放大器电路中，虚短和虚断的概念是：A. 同相端和反相端电压相等B. 输入端电流为零C. 同相端和反相端电压相等，输入端电流为零D. 以上都不是答案：C2. 一个理想的二极管在正向偏置时：A. 导通B. 截止C. 有时导通，有时截止D. 无法确定答案：A3. 以下哪个不是半导体材料的特性？A. 导电性B. 热敏性C. 光敏性D. 绝缘性答案：D4. 在共发射极放大电路中，提供偏置的是：A. 基极电阻B. 发射极电阻C. 集电极电阻D. 电源答案：A5. 以下哪个是PN结的正向偏置条件？A. P型端接正电，N型端接负电B. P型端接负电，N型端接正电C. P型端和N型端都接正电D. P型端和N型端都接负电答案：A6. 一个放大电路的增益是20dB，其电压增益是：A. 10倍B. 100倍C. 1000倍D. 10000倍答案：B7. 以下哪个是差分放大器的主要功能？A. 放大差模信号B. 放大共模信号C. 抑制共模信号D. 以上都是答案：A8. 在电路设计中，带宽是指：A. 电路的电源电压范围B. 电路可以正常工作的频率范围C. 电路的尺寸D. 电路的电阻值范围答案：B9. 以下哪个不是反馈的类型？A. 正反馈B. 负反馈C. 直流反馈D. 交流反馈答案：C10. 一个电路的功率增益是100，其电流增益是10，那么其电压增益是：A. 1B. 10C. 100D. 1000答案：C二、简答题（每题10分，共20分）1. 简述共基极放大电路的特点。

答案：共基极放大电路具有高输入阻抗和低输出阻抗的特点。

它通常用于高频放大电路中，因为它的频率响应较好，且具有较好的稳定性。

2. 解释什么是负反馈，并说明其在放大电路中的作用。

答案：负反馈是指将输出信号的一部分以相反相位反馈到输入端的过程。

在放大电路中，负反馈可以减少非线性失真，提高增益的稳定性，并且可以拓宽放大电路的带宽。

模电考试期末试题及答案题一：电路基本知识1. 请简要解释以下电路元件的作用：a) 电阻：_________；b) 电容：_________；c) 电感：_________。

2. 根据欧姆定律和基尔霍夫电压定律，推导并解释以下公式：a) U = IR；b) V1 + V2 + V3 = 0。

3. 简述理想电流源和理想电压源的特点及其应用场景。

4. 分析以下电路，求解电流I1和电压V1。

R1 R2 R3------/\/\/\/\------------/\/\/\/\--------| |V1 V25. 简述直流稳压电源的工作原理，并举例说明。

答：1. a) 电阻：电阻用于限制电流的流动，使其符合电路要求。

它通过阻碍电子的自由移动来消耗电能。

b) 电容：电容用于储存电能，能够在充电和放电过程中存储和释放电荷。

它可以对电流的变化产生滞后效应。

c) 电感：电感用于储存磁能，通过电流在线圈中产生磁场。

当电流变化时，电感会产生反向电势，阻碍电流的变化。

2. a) 根据欧姆定律，电压U等于电阻R与电流I的乘积。

即U = IR。

这个公式表示了电阻对电流的阻碍程度。

b) 基尔霍夫电压定律表明，电路中各个节点的电压之和等于零。

即V1 + V2 + V3 = 0。

这个公式成立是因为在闭合电路中，所有的电压要相互平衡。

3. 理想电流源的特点是其输出电流恒定，不受负载电阻的影响。

它的输出电流不会因负载电阻的变化而改变。

适用于对电流要求较高的电路，如稳流器电路。

理想电压源的特点是其输出电压恒定，不受负载电流的影响。

它的输出电压不会因负载电流的变化而改变。

适用于对电压要求较高的电路，如稳压器电路。

4. 根据电路分析法则，可以得到如下方程：(V1 - V2)/R1 + (V1 - V3)/R2 + V1/R3 = 0化简得到：(3/R1 + 1/R2 + 1/R3)V1 - (1/R2)V2 - (1/R3)V3 = 0根据基尔霍夫电压定律，V2 = V1 - V3代入得到：(3/R1 + 1/R2 + 1/R3)V1 - (1/R2)(V1 - V3) - (1/R3)V3 = 0化简得到：(4/R2 + 1/R3)V1 - (1/R2)V3 = 0继续化简求解得到：V1 = (R2/(4R2 + R1))V3I1 = (V1 - V3)/(R1 + R2 + R3)5. 直流稳压电源通过稳压电路将输入电压转换为稳定的输出电压。

模电期末考试题目及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的基本工作模式不包括以下哪一项？A. 反相放大B. 同相放大C. 差分放大D. 功率放大答案：D2. 以下哪个元件不是构成模拟电路的基本元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：D3. 理想运算放大器的开环增益是：A. 有限值B. 无穷大C. 零D. 负无穷大答案：B4. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化性C. 可模拟性D. 可存储性答案：B5. 模拟电路中的反馈类型不包括：A. 正反馈B. 负反馈C. 直流反馈D. 交流反馈答案：C6. 在模拟电路中，滤波器的作用是：A. 放大信号B. 衰减信号C. 选择性地通过信号D. 转换信号答案：C7. 模拟电路中的电源管理主要解决的问题是：A. 信号放大B. 信号滤波C. 电压转换D. 信号调制答案：C8. 模拟电路中的噪声主要来源于：A. 电源B. 信号源C. 环境干扰D. 所有以上答案：D9. 以下哪个不是模拟电路设计中考虑的因素？A. 稳定性B. 线性度C. 频率响应D. 逻辑运算答案：D10. 在模拟电路中，信号的传输特性通常用下列哪个参数来描述？A. 增益B. 相位C. 阻抗D. 所有以上答案：D二、简答题（每题10分，共20分）1. 简述运算放大器的工作原理及其应用。

答案：运算放大器是一种具有高增益、高输入阻抗和低输出阻抗的放大器。

它通常由差分输入级、中间放大级和输出级构成。

运算放大器可以用于实现各种线性和非线性功能，如放大、滤波、积分和微分等。

在实际应用中，运算放大器被广泛用于信号处理、传感器信号调理、数据转换等领域。

2. 解释什么是负反馈，并说明其在模拟电路中的作用。

答案：负反馈是指将放大器的输出信号的一部分以相反相位反馈到输入端的过程。

在模拟电路中，负反馈可以提高放大器的稳定性，减少非线性失真，提高增益的精确度，并且可以改善频率响应。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/F ）。

10、带有负反馈放大电路的频带宽度BWF=（1+AF ）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。

12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

《模拟电子技术》复习试题一一、填空（每空1分，共20分）1. 双极型晶体管工作在放大区的偏置条件是发射结正偏、集电结反偏。

2. 放大器级间耦合方式有三种：直接耦合；阻容耦合；变压器耦合；在集成电路中通常采用直接耦合。

3. 差分放大器的基本特点是放大差模信号、抑制共模信号。

4. 乙类推挽放大器的主要失真是交越失真，要消除此失真，应改用甲乙类推挽放大器。

5. 图1所示两级放大电路，图中级间采用阻容耦合方式，T接成共1基组态，T接成共集组态，1R和2R的作用是为T1管提供基2极偏置。

6. 在阻容耦合放大器中，若要降低下限频率，应将耦合电容的值增大。

7. 共射－共基组合电路中，由于共射电路的上限频率小于共基电路的上限频率，故此组合电路的上限频率主要取决于共射电路。

8. 负反馈系统产生自激的条件是1)(-=ωj T ，相应的振幅条件是1)(=ωj T ，相位条件是()πωϕ±=T 。

二、简答（共3小题，每小题5分，共15分）1. 测得工作在放大电路中两个晶体管的三个电极电流如图2所示（1）判断它们各是NPN 管还是PNP 管，在图中标出e ，b ，c 极； 答：见图中标识（判断NPN 管还是PNP 管各1分，标出e ，b ，c 极1分， 共3分）（2）估算(b)图晶体管的β和α值。

601.06===B C I I β， 985.01≈+=ββα （各1分，共2分）2.电路如图3所示，试回答下列问题（1）要使电路具有稳定的输出电压和高的输入电阻，应接入何种负反馈？R应如何接入？（在图中连接）f答：应接入电压串联负反馈（1分）R接法如图（1分）f（2）根据前一问的反馈组态确定运放输入端的极性（在图中“□”处标出），并根据已给定的电路输入端极性在图中各“○”处标注极性。

答：见图中标识（3分）（共6空，两个1分）3.简述直流电源的主要组成部分及各部分功能。

答：直流电源主要由整流电路、滤波滤波、稳压电路组成，其中整流电路的作用是将交流电压转换为直流电压，滤波电路的作用是减小电压的脉动，稳压电路的作用是使输出直流电压基本不受电网电压波动和负载电阻变化的影响，从而获得足够高的稳定性。

大学模电期末考试试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的虚短和虚断是指：A. 同相输入端与反相输入端电压相等B. 同相输入端与反相输入端电流为零C. 同相输入端与反相输入端电压和电流都为零D. 同相输入端与反相输入端电流相等答案：B2. 下列哪种器件不是模拟电路中的基本元件？A. 电阻器B. 电容器C. 电感器D. 逻辑门答案：D3. 在模拟电路中，放大器的增益是指：A. 输出电压与输入电压之比B. 输出电流与输入电流之比C. 输出功率与输入功率之比D. 输出电压与输入电流之比答案：A4. 理想运算放大器的输入阻抗是：A. 有限值B. 无穷大C. 零D. 负无穷大答案：B5. 模拟电路中的反馈类型包括：A. 正反馈B. 负反馈C. 正反馈和负反馈D. 以上都不是答案：C6. 以下哪种电路不是滤波器？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 整流器答案：D7. 在模拟电路中，对数放大器的作用是：A. 放大电流B. 放大电压C. 放大对数信号D. 缩小电压答案：C8. 模拟电路中，为了减小温度漂移，通常采用：A. 串联稳压B. 并联稳压C. 温度补偿D. 负反馈答案：C9. 模拟电路中的积分器和微分器分别对应数学中的：A. 微分和积分B. 积分和微分C. 微分和微分D. 积分和积分答案：B10. 在模拟电路中，为了实现信号的隔离，通常采用：A. 变压器B. 电容器C. 电感器D. 电阻器答案：A二、填空题（每题2分，共20分）1. 运算放大器的输入端具有______输入阻抗和______输出阻抗。

答案：高；低2. 在模拟电路中，为了实现放大器的稳定性，通常采用______。

答案：负反馈3. 模拟电路中的滤波器可以分为______滤波器、______滤波器和______滤波器。

答案：低通；高通；带通4. 模拟电路中的信号放大器通常由______、______和______组成。

模电期末试题及答案模拟电子期末试题及答案一、选择题1. 下列哪个元器件可以实现信号的放大:A. 电阻B. 电容C. 二极管D. 晶体管答案：D2. 对于直流电路，以下哪种元器件具有忽略电阻的特点:A. 电感B. 电容C. 二极管D. 变压器答案：C3. 以下哪个元器件可以将交流电信号转换为直流电信号:A. 变压器B. 恒流源C. 电阻D. 整流二极管答案：D4. 当输入信号 Vin 为0时，以下哪个运算放大器输出电压为0:A. 差分运算放大器B. 反相运算放大器C. 非反相运算放大器D. 电流运算放大器答案：B5. 以下哪个元器件可以将输入电压的幅值放大:A. 滤波电容B. 驱动电路C. 放大器D. 限幅电阻答案：C二、填空题1. 反相运算放大器的电压放大倍数为______。

答案：-12. 低通滤波器主要用于______。

答案：去除高频噪声3. 双电源稳压电路中使用的元器件为______。

答案：稳压管4. 去直流电路中，可以使用______元件来实现。

答案：电容5. 滞回比较器主要用于______。

答案：产生方波信号三、简答题1. 请简要说明什么是运算放大器，并列举其典型应用。

答案：运算放大器（Operational Amplifier，简称OP-Amp）是一种主要用于放大和处理信号的集成电路元器件。

其典型应用有：信号放大、振荡器、滤波器、比较器等。

2. 请简述负反馈的作用和原理。

答案：负反馈是指将放大器的输出信号与输入信号之间的差值通过反馈回路反馈到放大器的输入端，以减小放大器的非线性失真和增加电路的稳定性。

原理是通过降低放大器的增益，使得输出与输入之间的误差趋于零。

3. 请解释什么是交流耦合放大器。

答案：交流耦合放大器是一种将交流信号进行放大的电路。

其主要特点是通过耦合电容将直流环节和交流环节分离，只放大交流信号，而直流分量不放大。

四、计算题1. 已知电路中的电压源为10V，电阻R1为2kΩ，R2为4kΩ，求输出电压Vout。

模电期末试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大电路的基本功能是（）。

A. 信号的整形B. 信号的放大C. 信号的滤波D. 信号的调制答案：B2. 共发射极放大电路中，若要使放大倍数增大，可以（）。

A. 减小集电极电阻B. 增大集电极电阻C. 减小基极电阻D. 增大基极电阻答案：B3. 理想运算放大器的输入电阻是（）。

A. 0B. ∞C. 1ΩD. 100Ω答案：B4. 差分放大电路中，差模信号是指（）。

A. 两个输入端输入信号相同B. 两个输入端输入信号相反C. 两个输入端输入信号相加D. 两个输入端输入信号相减答案：B5. 正弦波振荡电路中，振荡频率由（）决定。

A. 放大倍数B. 反馈系数C. 电路中的RC或LC参数D. 电源电压答案：C6. 场效应管（FET）的控制方式是（）。

A. 电流控制B. 电压控制C. 温度控制D. 光控制答案：B7. 在多级放大电路中，级间耦合方式采用直接耦合时，电路的静态工作点（）。

A. 容易设置B. 容易漂移C. 不容易设置D. 不容易漂移答案：B8. 负反馈可以（）放大电路的放大倍数。

A. 增大B. 减小C. 不变D. 先增大后减小答案：B9. 晶体管的饱和区是指（）。

A. 集电极电流最大B. 集电极电流最小C. 集电极电流接近于零D. 集电极电流远大于基极电流答案：D10. 模拟乘法器的主要功能是（）。

A. 信号放大B. 信号相加C. 信号相乘D. 信号相除答案：C二、填空题（每题2分，共20分）1. 在共发射极放大电路中，若要提高输入电阻，可以采用______偏置方式。

答案：集电极2. 差分放大电路的共模抑制比（CMRR）是衡量差分放大电路对共模信号抑制能力的指标，其定义为差模电压放大倍数与共模电压放大倍数的比值，用分贝表示时，CMRR = 20log（差模电压放大倍数/共模电压放大倍数）。

答案：20log3. 理想运算放大器的两个输入端分别为______输入端和反相输入端。

《模拟电子技术》期末考试卷一、填空题（20 分）1、二极管最主要的特性是。

2、当三极管处于放大状态时其放射结、集电结的偏置方式为、。

3、多级放大电路中，常见的级间的耦合方式有、、。

4、负反馈放大电路中的四种组态为、、、。

5、正弦波振荡电路的振荡条件为、。

二、选择题（20分）1、P型半导体中的多数载流子是，N型半导体中的多数载流子是。

A、电子B、空穴C、正离子2、杂质半导体中少数载流子的浓度本征半导体载流子的浓度。

A、大于B、小于C、等于3、温度升高，二极管在正向电流不变的情况下的正向电压，反向电流。

A、增大B、减小C、不变A．1500 B.80 C.505、RC串并联网络在f=f0=1/2RC时呈。

A、感性B、阻性C、容性三、判断题（10分）（对的打“√”，错的打“×”）1、本征半导体温度升高后，两种载流子浓度还是相等。

（）2、参数理想对称的双端输入双端输出差分放大电路只能放大差模信号，不能放大共模信号。

（）3、放大电路采用复合管是为了增大放大倍数和输入电阻。

( )4、负反馈越深，电路的性能越稳定。

（）5、集成运放在开环情况下一定工作在非线性区。

（）四、简答题：（25分）1．写出下图所示各电路的输出电压值，设二极管导通电压U D＝0.7V。

2、判断下图所示电路中是否引入了反馈，如果有反馈试判断反馈类型？u ouo -3、 电路下图所示：请将图中左右两部分正确连接起来，使之能够产生正弦波振荡五、计算题（25分）1、电路如下图所示，试求出电路A U、R i、和R0的表达式。

2、电路如下图所示，求下列情况下U0和U I的关系式。

模拟电子技术期末考试卷答案一、填空题1、单向导电性2、正偏、反偏。

3、变压器、阻容、直接4、电压并联、电压串联、电流并联、电流串联5、AF=1，相位平衡条件二、选择题1、B A2、B3、B A4、A5、B三、判断题1、V2、V3、V4、X5、V四、简答题1、1．①D截至，U O＝2V ②D导通，U O＝1.3V2、电压并联负反馈，电压并联负反馈3、解：N-H,J-M,K-F五、计算题1、解：V B=B b2/B b1+B b2V CC,I C=I E=V B-V BE/R EU CEQ=V CC-R C I C, A V=-B(R C//R L)/r be2、解：U O=-55U I。
