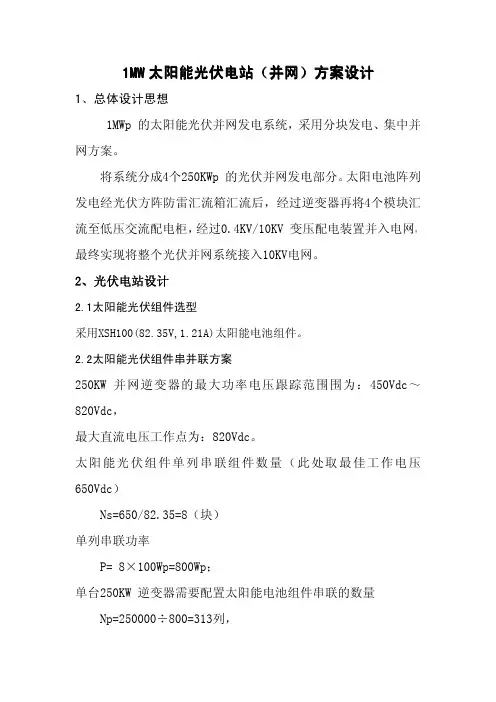

1MW太阳能光伏电站（并网）方案设计
1、总体设计思想
1MWp的太阳能光伏并网发电系统，采用分块发电、集中并网方案。
将系统分成4个250KWp的光伏并网发电部分。太阳电池阵列发电经光伏方阵防雷汇流箱汇流后，经过逆变器再将4个模块汇流至低压交流配电柜，经过0.4KV/10KV变压配电装置并入电网，最终实现将整个光伏并网系统接入10KV电网。
2、光伏电站设计
2.1太阳能光伏组件选型
采用XSH100(82.35V,1.21A)太阳能电池组件。
2.2太阳能光伏组件串并联方案
250KW并网逆变器的最大功率电压跟踪范围围为：450Vdc～820Vdc，
最大直流电压工作点为：820Vdc。
太阳能光伏组件单列串联组件数量（此处取最佳工作电压650Vdc）
Ns=650/82.35=8（块）
单列串联功率
P=8×100Wp=800Wp；
单台250KW逆变器需要配置太阳能电池组件串联的数量Np=250000÷800=313列，
所以1MW P太阳能光伏电伏阵列单元设计为1252列支路并联，共计10016块太阳能电池组件，实际功率达到1002KWp。
2.3太阳能光伏方阵直流防雷汇流箱设计
2.3.1一级汇流箱
按照每16个太阳电池串列单元需要配置1台光伏方阵防雷汇
流箱，250KW并网逆变器需配置20（313/16=20）个汇流箱，本工程1MWp光伏并网发电系统共需配置80台一级光伏方阵防雷汇流箱。2.3.2直流防雷配电柜
每台直流配电柜按照250KWp的直流配电单元进行设计，
1MWp光伏并网单元需要4台直流配电柜。每个直流配电单元可
接入20路光伏方阵防雷汇流箱。
2.3.2.1汇流箱至直流配电柜之意图
2.4太阳能光伏并网逆变器的选择
此太阳能光伏并网发电系统设计为1MWp的光伏并网发电系统，系统分为4个250KW的单元，每个单元需要1台功率为250KW的逆变器，整个系统配置4台此种型号的光伏并网逆变器，组成1MWp并网发电系统。
2.4低压交流配电柜设计
按照1个250KWp的并网单元配置1台交流防雷配电柜进行设计，即每台交流配电柜可接入1台250KW逆变器的交流防雷配电及计量装置，系统共需配置4台交流进线配电柜和1台交流出线配电柜以及一台PT柜，即需要6台交流防雷配电柜。
每台逆变器的交流输出接入交流配电柜，经交流断路器接入汇流至0.4KV母线侧，在每个回路上配三相交流电表，用以计量每个发电单元发电量。每台交流配电柜装有交流电流表，可以直观地显示低压（0.4KV）侧电流。
2.5交流升压变压器
并网逆变器输出为三相0.4KV电压，现需要采用10KV电压并网。由于低压侧电流足以用铜母3（125*10）+1（80*8）承受，，选用1台S9系列（0.4）KV/（10）KV,额定容量1000KVA升压变压器升压并网。
2.6高压交流配电柜设计
变压器出线至高压交流配电柜，高压交流配电柜设置3面柜体，其中一面进线柜，一面出线柜，一面PT柜，进线柜柜内设置断路器、避雷器，电流互感器，交流计量仪表，带电显示器；出线柜
内配置断路器、交流互感器；PT柜内设置避雷器，电压互感器，断路器。
2.7系统组成方案原理框图
2.8系统接入电网设计
本系统由4个250KWP的光伏单元组成，总装机1MWp，太阳能光伏并网发电系统接入10KV/50Hz的中压交流电网.
10KV中压交流电网接入方案图如下:
