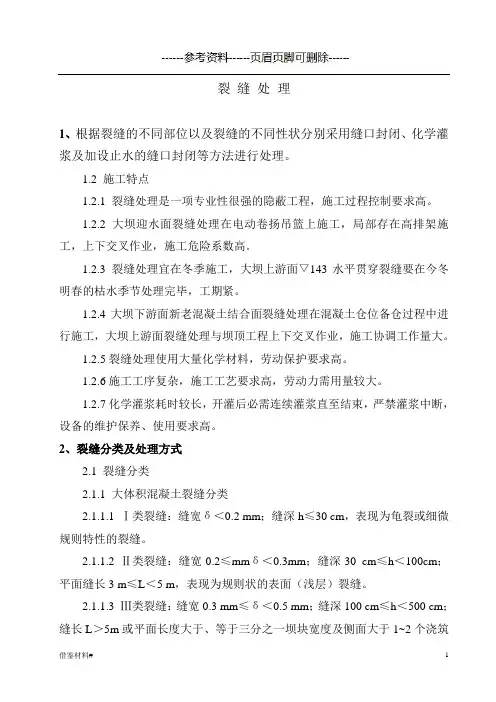

裂缝处理
1、根据裂缝的不同部位以及裂缝的不同性状分别采用缝口封闭、化学灌浆及加设止水的缝口封闭等方法进行处理。
1.2 施工特点
1.2.1 裂缝处理是一项专业性很强的隐蔽工程，施工过程控制要求高。
1.2.2 大坝迎水面裂缝处理在电动卷扬吊篮上施工，局部存在高排架施工，上下交叉作业，施工危险系数高。
1.2.3 裂缝处理宜在冬季施工，大坝上游面▽143水平贯穿裂缝要在今冬明春的枯水季节处理完毕，工期紧。
1.2.4大坝下游面新老混凝土结合面裂缝处理在混凝土仓位备仓过程中进行施工，大坝上游面裂缝处理与坝顶工程上下交叉作业，施工协调工作量大。
1.2.5裂缝处理使用大量化学材料，劳动保护要求高。
1.2.6施工工序复杂，施工工艺要求高，劳动力需用量较大。
1.2.7化学灌浆耗时较长，开灌后必需连续灌浆直至结束，严禁灌浆中断，设备的维护保养、使用要求高。
2、裂缝分类及处理方式
2.1 裂缝分类
2.1.1 大体积混凝土裂缝分类
2.1.1.1 Ⅰ类裂缝：缝宽δ＜0.2 mm；缝深h≤30 cm，表现为龟裂或细微规则特性的裂缝。
2.1.1.2 Ⅱ类裂缝：缝宽0.2≤mmδ＜0.3mm；缝深30 cm≤h＜100cm；平面缝长3 m≤L＜5 m，表现为规则状的表面（浅层）裂缝。
2.1.1.3 Ⅲ类裂缝：缝宽0.3 mm≤δ＜0.5 mm；缝深100 cm≤h＜500 cm；缝长L＞5m或平面长度大于、等于三分之一坝块宽度及侧面大于1~2个浇筑层厚，表现为规则状的裂缝。
2.1.1.4 Ⅳ类裂缝：缝宽δ≥0.5 mm；缝深h＞5m；侧（立）面长度L＜5 m，平面上贯穿全坝段的贯穿裂缝。
2.1.2 钢筋混凝土裂缝分类
2.1.2.1 Ⅰ类裂缝：表面缝宽δ＜0.2 mm；缝长0.5 m≤L＜1m；缝深h≤30 cm，表现为规律性较差的裂缝。
2.1.2.2 Ⅱ类裂缝：表面缝宽0.2≤δ＜0.3；缝长1 m≤L＜2 m；缝深30 cm ≤h＜100cm且不超过结构厚度1/4的裂缝。
2.1.2.3 Ⅲ类裂缝：表面缝宽0.3≤δ＜0.4 mm；缝长2m≤L＜4m；缝深100cm≤h＜200 cm且不超过结构厚度1/2的裂缝。
2.1.2.4 Ⅳ类裂缝：表面缝宽δ≥0.4mm；缝长L≥4 m；缝深h≥200或将结构裂穿大于2/3结构厚度的裂缝。
2.2 裂缝处理方式
2.2.1.1 Ⅰ类裂缝：不作处理。
2.2.1.2 Ⅱ类裂缝：视裂缝所在部位和裂缝性状作浅层化学灌浆或作缝口封闭处理。
2.2.1.3 Ⅲ、Ⅳ类裂缝：进行化学灌浆。
2.2.1.4 在所有进行灌浆处理的裂缝处，大坝加高混凝土内需设置φ25~φ36并缝钢筋。
2.2.2 钢筋混凝土裂缝处理
2.2.2.1 Ⅰ类裂缝：对处在侵蚀环境中的Ⅰ类裂缝作缝口封闭处理。
2.2.2.2 Ⅱ类裂缝：作缝口封闭处理。
2.2.2.3 Ⅲ、Ⅳ类裂缝：进行缝口封闭、缝内化学灌浆处理。
2.2.3 大坝迎水面裂缝处理
2.2.
3.1 Ⅰ类裂缝：对处在止水附近的Ⅰ类裂缝作缝口封闭处理。
2.2.
3.2 Ⅱ类裂缝：作缝口封闭处理，处在止水附近的Ⅱ类裂缝的处理方式与Ⅲ类裂缝相同。
2.2.
3.3 Ⅲ、Ⅳ类裂缝：进行加设止水的缝口封闭、缝内化学灌浆处理。
3、施工程序
根据裂缝处理的不同方式，对裂缝处理的程序具体如下：
3.1 缝口封闭处理
缝口封闭型裂缝处理流程见图3-1
图3-1 缝口封闭型裂缝处理流程图
3.2 缝口封闭、缝内化学灌浆处理
缝口封闭、缝内化学型裂缝处理流程见图3-2
漏气
图3-2 缝口封闭、缝内化学型裂缝处理流程图3.3 加设止水的缝口封闭、缝内化学灌浆处理
加设止水的缝口封闭、缝内化学型裂缝处理流程见图3-3
漏气
图3-3 加设止水的缝口封闭、缝内化学型裂缝处理流程图
4、施工工艺
4.1 缝口封闭处理
4.1.1 裂缝检查
用高压水冲洗混凝土表面，人工检查，对裂缝位置、形状、走向、缝长、缝宽及缝面是否渗水等作好记录，缝长由钢卷尺测得，缝宽由读数放大镜测得。按1：100的比例详细描绘在方格纸上。
4.1.2 表面处理
将裂缝两侧各10cm宽的混凝土表面浮渣及油污等清除干净，打磨后，用高压水将缝面冲洗干净。
4.1.3 凿槽
采用人工凿契形槽，槽壁面与槽侧面夹角15~30。，槽口宽6~8cm，槽深8~10cm，用高压水将缝面冲洗干净。
4.1.4 砂浆回填
预缩砂浆由人工配料，砂浆搅拌机拌和，回填前在槽内涂刷一道水灰比为1：0.5的浓水泥浆。回填时用木棰拍打捣实至表面出现少量浆液后用抹子收平至与混凝土面平齐。
4.1.5 养护
预缩砂浆回填后及时进行洒水养护，保持湿润状态7天。
4.2 缝口封闭、缝内化学灌浆处理
4.2.1 裂缝检查
4.2.1.1 常规检查
常规检查同4.1.1
4.2.1.2 缝深检查
缝深检查采用斜孔压风法检查
（1）钻斜孔
斜孔为φ46手风钻孔，钻孔角度45。左右，孔深要求穿过裂缝15~20cm，分别按间距2 m、垂直孔深（相当于缝深）1m、2m、3 m……由浅入深逐级进行钻孔，逐级进行压风检查。
（2）压风检查
压风时先吹净裂缝内灰尘，用肥皂水满刷裂缝表面，再进行压风，压风压力为0.2~0.3Mpa，裂缝表面如有冒泡现象，需进行下一级检查孔施工，直至与缝不串为止。
与裂缝相串的孔作为灌浆斜孔，与裂缝不串的废孔回填预缩砂浆。
4.2.2 表面处理
将裂缝两侧各10cm宽的混凝土表面浮渣及油污等清除干净，打磨后，用高压水冲洗缝面，观察缝口状况，有乳皮封住缝口的地方，用薄刀片挑开缝口，待所有缝口挑开且混凝土表面风干后进行贴嘴、埋管。
4.2.3 贴嘴、埋管
4.2.3.1 骑缝贴嘴
灌浆嘴采用麦斯特化学灌浆专用嘴（外径6mm），用麦斯特1438环氧胶泥作粘贴剂，骑缝间距20~30cm贴嘴，贴灌浆嘴的地方采用棉丝蘸丙酮或甲苯擦洗。如果缝口不连通，在缝的尾端和下一段的开始部位各布一个嘴。尽可能把嘴布在稍宽和有开口的地方，贴嘴时应用导向杆和手电筒协助，确保灌浆嘴对中骑缝并粘贴牢固，用油漆对灌浆嘴编号。
4.2.3.2 斜孔埋管
