大学物理仿真刚体的转动惯量实验报告

刚体的转动惯量(实验报告数据处理)一、实验目的1.测量不同形状物体的转动惯量；2.了解刚体的转动惯量的概念和意义；3.掌握利用转动惯量公式计算转动惯量的方法。

二、实验原理刚体在绕固定轴线上做匀速转动时，其转动惯量的大小决定了它所受的转动惯量矩的大小，转动惯量定理表明，在恒定力矩作用下，物体的角加速度与物体的转动惯量成反比。

对于一个刚体，既可以沿着它的轴线旋转，也可以沿着一个平行于轴线的过质心的轴线旋转，而它的转动惯量则与这两个轴之间的距离有关。

三、实验内容3.比较计算值与实验值之间的误差并讨论原因。

四、实验过程1.实验器材：转速表，万能电机，测量尺子，各种不同形状的物体（如实验室提供的铁球，铝棒等）。

2.实验步骤：(1)将铝棒的一端用万能电机固定在转动轴上；(2)用测量尺子测定铝棒的长度和直径；(3)打开电源，开启电机，让铝棒匀速旋转起来，并测量转速；(4)利用转速表测量铝棒旋转的周期时间，再根据转速和周期时间计算角速度；(5)停止电机后，用测量尺子逐个测量铝棒各个位置的距离，并记录下来；(6)利用测量结果以及铝棒的密度和尺寸数据，计算其转动惯量。

(7)重复上述步骤，测量其他形状的物体。

五、实验数据处理以一个球状物体为例，测量数据如下：1.球的质量m=0.6kg；3.球的转动周期T=0.536s；4.转速表读数n=114rpm；根据公式I=1/4 * m * d2 ，可以计算出该球的转动惯量为：I=1/4 * m * d2 =1/4 * 0.6kg * (0.1m)2 =0.003kg*m2另外，根据转速和周期时间可以计算出球的角速度ω：ω=2π/T = 2π/0.536s = 11.704rad/sr(m) I(kg*m2)0.05 0.0015上述数据是计算出球的转动惯量的过程中所得到的。

通过以上的数据可以看出，当距离球心较远时，转动惯量较大；当距离球心较近时，转动惯量较小。

同时，也可以验证公式I=1/4 * m * d2 的正确性。

刚体转动惯量的测定实验报告一、实验目的1、学习用三线摆法测定刚体的转动惯量。

2、加深对转动惯量概念的理解。

3、掌握用游标卡尺和秒表等仪器的使用方法。

二、实验原理三线摆是由三根等长的悬线将一水平圆盘悬挂在一个固定的支架上构成的。

当圆盘绕中心轴 OO' 作扭转摆动时，圆盘的运动可以看作是圆盘绕通过其重心且垂直于盘面的轴线的转动和平动的合成。

设圆盘的质量为 m，半径为 R，对于通过其重心且垂直于盘面的轴线的转动惯量为Ic。

当圆盘扭转一个小角度θ 时，圆盘的势能变化为：ΔEp ＝ mgh其中，h 为圆盘重心上升的高度。

由于θ 很小，所以可以近似认为：h ≈ Rθ²根据能量守恒定律，圆盘的势能变化等于其动能的变化，即：ΔEp ＝1/2 Iω²其中，ω 为圆盘的角速度。

又因为圆盘的摆动周期为 T，所以ω ＝2π/T。

联立上述式子可得：Ic ＝（mgR²T²) ／（4π²h)实验中通过测量圆盘的质量 m、半径 R、摆动周期 T 以及圆盘扭转角度θ 对应的重心上升高度 h，即可计算出圆盘对于通过其重心且垂直于盘面的轴线的转动惯量 Ic。

三、实验仪器三线摆、游标卡尺、米尺、秒表、待测刚体（圆环、圆柱等）、托盘天平。

四、实验步骤1、用托盘天平测量圆盘和待测刚体的质量。

2、用游标卡尺测量圆盘和待测刚体的直径，分别测量多次，取平均值。

3、调整三线摆的悬线长度，使上下圆盘之间的距离约为 50cm 左右。

4、轻轻转动上圆盘，使圆盘作小角度的扭转摆动，用秒表测量圆盘摆动 50 个周期的时间，重复测量多次，取平均值，计算出摆动周期T。

5、将待测刚体放在圆盘上，使两者的中心轴线重合，按照上述方法测量系统（圆盘和待测刚体）的摆动周期 T'。

五、实验数据记录与处理1、圆盘质量 m ＝＿_____ g，直径 D ＝＿_____ cm，半径 R ＝D/2 ＝＿_____ cm。

刚体转动惯量的测定实验报告实验目的：1.了解刚体转动惯量的概念和定义；2.学习利用旋转法测量刚体转动惯量；3.掌握利用平衡法测量刚体转动惯量的方法。

实验仪器：1.旋转法实验装置：圆盘、转轴、杠杆、螺旋测微器、质量砝码等；2.平衡法实验装置：平衡木、质量砝码、支撑点等。

实验原理：1.旋转法实验原理：设刚体的转动惯量为I，当刚体在转轴上匀加速转动时，在力矩M作用下，刚体产生角加速度α。

根据牛顿第二运动定律和角动量定理可得到：M=Iα(1)在角加速度恒定的情况下，转动惯量I与力矩M成正比。

2.平衡法实验原理：刚体转动惯量测量的基本原理是利用转轴位置的移动来改变刚体的转动惯量，使得转动惯量I和重力力矩Mg达到平衡，即：Mg=Iα(2)在刚体转动平衡的状态下，转动惯量I与重力力矩Mg成正比。

实验步骤：1.旋转法实验步骤：(1)将圆盘固定在转轴上，并将转轴竖直插入转台中央的孔中。

(2)将杠杆固定在圆盘上，使得杠杆能够自由转动。

(3)在杠杆上加上一定的质量砝码，使得圆盘开始匀加速转动。

(4)测量转轴上的螺旋测微器的读数，记录下圆盘旋转一定角度时的螺旋测微器的读数。

(5)记录下圆盘质量与加速度的数值，计算出实验测得的转动惯量。

2.平衡法实验步骤：(1)将平衡木放置在支撑点上，使得平衡木可以自由转动。

(2)在平衡木上加上一定的质量砝码，使得平衡木保持平衡。

(3)移动转轴的位置，直到平衡木重新平衡。

(4)记录下转轴位置与加在平衡木上的质量的数值，计算出实验测得的转动惯量。

实验数据处理：1.旋转法实验数据处理：(1)根据螺旋测微器的读数，计算出圆盘旋转的角度。

(2)根据实验测得的圆盘质量和加速度的数值，计算出实验测得的转动惯量。

2.平衡法实验数据处理：(1)根据转轴位置的变化，计算出实验测得的转动惯量。

实验结果分析：根据实验测得的数据，通过旋转法和平衡法两种方法测得的刚体转动惯量进行比较和分析。

分析实验数据的偏差和不确定度，讨论实验结果的可靠性。

测量刚体的迁移转变惯量【1 】实验目标：1．用实验办法验证刚体迁移转变定律,并求其迁移转变惯量;2．不雅察刚体的迁移转变惯量与质量散布的关系3．进修作图的曲线改直法,并由作图法处理实验数据.二.实验道理:1．刚体的迁移转变定律具有肯定转轴的刚体,在外力矩的感化下,将获得角加快度β,其值与外力矩成正比,与刚体的迁移转变惯量成反比,即有刚体的迁移转变定律：M = Iβ (1)运用迁移转变定律,经由过程实验的办法,可求得难以用盘算办法得到的迁移转变惯量. 2．运用迁移转变定律求迁移转变惯量如图所示,待测刚体由塔轮,伸杆及杆上的配重物构成.刚体将在砝码的拖动下绕竖直轴迁移转变.设细线不成伸长,砝码受到重力和细线的张力感化,从静止开端以加快度a下落,其活动方程为mg – t=ma,在t时光内下落的高度为h=at2/2.刚体受到张力的力矩为Tr和轴摩擦力力矩Mf.由迁移转变定律可得到刚体的迁移转变活动方程：Tr - Mf = Iβ.绳与塔轮间无相对滑动时有a = rβ,上述四个方程得到：m(g - a)r - Mf = 2hI/rt2 (2)Mf与张力矩比拟可以疏忽,砝码质量m比刚体的质量小的多时有a<<g,所以可得到近似表达式：mgr = 2hI/ rt2 (3)式中r.h.t可直接测量到,m是实验中随意率性选定的.是以可依据（3）用实验的办法求得迁移转变惯量I.3．验证迁移转变定律,求迁移转变惯量从（3）动身,斟酌用以下两种办法：A．作m – 1/t2图法：伸杆上配重物地位不变,即选定一个刚体,取固定力臂r和砝码下落高度h,（3）式变成：M = K1/ t2 (4)式中K1 = 2hI/ gr2为常量.上式标明：所用砝码的质量与下落时光t的平方成反比.实验中选用一系列的砝码质量,可测得一组m与1/t2的数据,将其在直角坐标系上作图,应是直线.即若所作的图是直线,便验证了迁移转变定律.从m – 1/t2图中测得斜率K1,并用已知的h.r.g值,由K1 = 2hI/ gr2求得刚体的I.B．作r – 1/t图法：配重物的地位不变,即选定一个刚体,取砝码m和下落高度h为固定值.将式（3）写为：r = K2/ t （5）式中K2 = (2hI/ mg)1/2是常量.上式标明r与1/t成正比关系.实验中换用不合的塔轮半径r,测得统一质量的砝码下落时光t,用所得一组数据作r－1/t图,应是直线.即若所作图是直线,便验证了迁移转变定律.从r－1/t图上测得斜率,并用已知的m.h.g值,由K2 = (2hI/ mg)1/2求出刚体的I.刚体迁移转变仪,滑轮,秒表,砝码.1.调节实验装配：调节转轴垂直于程度面调节滑轮高度,使拉线与塔轮轴垂直,并与滑轮面共面.选定砝码下落起点到地面的高度h,并保持不变.取塔轮半径为,砝码质量为20g,保持高度h不变,将配重物逐次取三种不合的地位,分离测量砝码下落的时光,剖析下落时光与迁移转变惯量的关系.本项实验只作定性解释,不当准据盘算.3.测量质量与下落时光关系：测量的根本内容是：改换不合质量的砝码,测量其下落时光t.用游标卡尺测量塔轮半径,用钢尺测量高度,砝码质量按已给定命为每个;用秒表记载下落时光.将两个配重物放在横杆上固定地位,选用塔轮半径为某一固定值.将拉线平行围绕纠缠在轮上.逐次选用不合质量的砝码,用秒表分离测量砝码从静止状况开端下落到达地面的时光.对每种质量的砝码,测量三次下落时光,取平均值.砝码质量从5g开端,每次增长5g,直到35g止.用所测数据作图,从图中求出直线的斜率,从而盘算迁移转变惯量.测量的根本内容是：对统一质量的砝码,改换不合的塔轮半径,测量不合的下落时光.将两个配重物选在横杆上固定地位,用固定质量砝码施力,逐次选用不合的塔轮半径,测砝码落地所用时光.对每一塔轮半径,测三次砝码落地之间,取其平均值.留意,在改换半径是要响应的调节滑轮高度,并使绕过滑轮的拉线与塔轮平面共面.由测得的数据作图,从图上求出斜率,并盘算迁移转变惯量.五.实验数据及数据处理：r-1/t的关系：⨯103-kg 2m ⋅m-(1/t)2的关系：由此关系得到的迁移转变惯量I=231087.1m kg ⋅⨯-六.实验成果：⨯103-kg 2m ⋅;由m-1/t 2的关系得到迁移转变惯量I=231087.1m kg ⋅⨯-.七.实验留意事项：1．细心调节实验装配,保持转轴铅直.使轴尖与轴槽尽量为点接触,使轴迁移转变自如,且不克不及扭捏,以削减摩擦力矩.2．拉线要围绕纠缠平行而不重叠,切忌乱绕,以防各匝线之间挤压而增大阻力.3．掌控好启动砝码的动作.计时与启动一致,力图防止计时的误差.4．砝码质量不宜太大,以使下落的加快度a不致太大,包管a<<g前提的知足.八.实验思虑题：1.定性剖析实验中的随机误差和可能的体系误差.答：随机误差重要出如今计时与启动的一致性上面还有,拉线的平行情形.体系误差主如果轴的摩擦及空气阻力.。

转动惯量测量实验报告【篇一：大学物理实验报告测量刚体的转动惯量】测量刚体的转动惯量实验目的：1．用实验方法验证刚体转动定律，并求其转动惯量；2．观察刚体的转动惯量与质量分布的关系3．学习作图的曲线改直法，并由作图法处理实验数据。

二.实验原理:1．刚体的转动定律利用转动定律，通过实验的方法，可求得难以用计算方法得到的转动惯量。

2．应用转动定律求转动惯量如图所示，待测刚体由塔轮，伸杆及杆上的配重物组成。

刚体将在砝码的拖动下绕竖直轴转动。

22m(g - a)r - mf = 2hi/rt (2)mf与张力矩相比可以忽略，砝码质量m比刚体的质量小的多时有ag，所以可得到近似表达式：2mgr = 2hi/ rt (3)式中r、h、t可直接测量到，m是试验中任意选定的。

因此可根据（3）用实验的方法求得转动惯量i。

3．验证转动定律，求转动惯量从（3）出发，考虑用以下两种方法：2a．作m – 1/t图法：伸杆上配重物位置不变，即选定一个刚体，取固定力臂r和砝码下落高度h，（3）式变为：2m = k1/ t (4)2式中k1 = 2hi/ gr为常量。

上式表明：所用砝码的质量与下落时间t的平方成反比。

实验中选用一系列的砝码质量，可测得一组m与1/t的数据，将其在直角坐标系上作图，应是直线。

即若所作的图是直线，便验证了转动定律。

222从m – 1/t图中测得斜率k1，并用已知的h、r、g值，由k1 = 2hi/ gr求得刚体的i。

b．作r – 1/t图法：配重物的位置不变，即选定一个刚体，取砝码m和下落高度h为固定值。

将式（3）写为：r = k2/ t （5）式中k2 = (2hi/ mg)是常量。

上式表明r与1/t成正比关系。

实验中换用不同的塔轮半径r，测得同一质量的砝码下落时间t，用所得一组数据作r－1/t图，应是直线。

即若所作图是直线，便验证了转动定律。

1/21/2从r－1/t图上测得斜率，并用已知的m、h、g值，由k2 = (2hi/ mg)求出刚体的i.三.实验仪器刚体转动仪，滑轮，秒表，砝码。

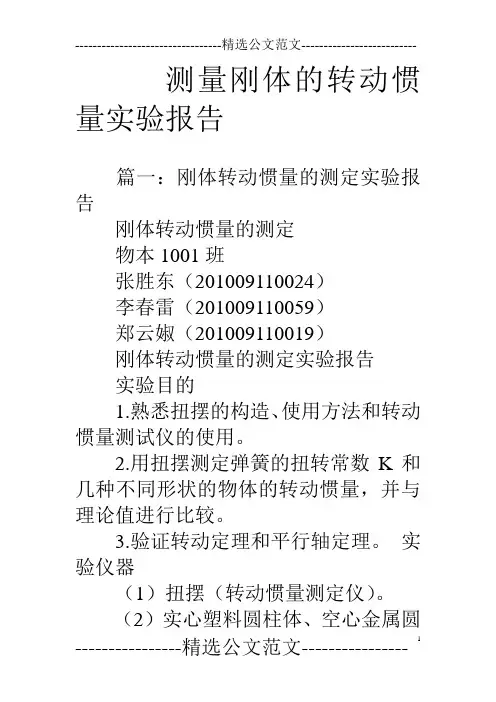

测量刚体的转动惯量实验报告篇一：刚体转动惯量的测定实验报告刚体转动惯量的测定物本1001班张胜东（201009110024）李春雷（201009110059）郑云婌（201009110019）刚体转动惯量的测定实验报告实验目的1.熟悉扭摆的构造、使用方法和转动惯量测试仪的使用。

2.用扭摆测定弹簧的扭转常数K和几种不同形状的物体的转动惯量，并与理论值进行比较。

3.验证转动定理和平行轴定理。

实验仪器（1）扭摆（转动惯量测定仪）。

（2）实心塑料圆柱体、空心金属圆桶、细金属杆和两个金属块及支架。

（3）天平。

（4）游标卡尺。

（5）HLD-TH-II转动惯量测试仪（计时精度）。

实验原理1. 扭摆扭摆的构造如图所示，在垂直轴 1 上装有一根薄片状的螺旋弹簧2，用以产生恢复力矩。

在轴的上方可以装上各种待测物体。

垂直轴与支座间装有轴承，以降低磨擦力矩。

3 为水平仪，用来调整系统平衡。

将物体在水平面内转过一角度θ 后，在弹簧的恢复力矩作用下物体就开始绕垂直轴作往返扭转运将物体在水平面内转过一角度θ后，在弹簧的恢复力矩作用下物体就开始绕垂直轴作往返扭转运动。

根据虎克定律，弹簧受扭转而产生的恢复力矩M与所转过的角度θ成正比，即b M＝－Kθ （1）式中，K为弹簧的扭转常数，根据转动定律M＝Iβ 式中，I为物体绕转轴的转动惯量，β为角加速度，由上式得? 令?2?M （2）?K,忽略轴承的磨擦阻力矩，由（1）、（2）得d2?K2（3）??2Idt上述方程表示扭摆运动具有角简谐振动的特性，角加速度与角位移成正比，且方向相反。

此方程的解为：θ＝Acos （4）式中，A为谐振动的角振幅，φ为初相位角，ω为角速度，此谐振动的周期为T?2???2?I（5）K由（5）可知，只要实验测得物体扭摆的摆动周期，并在I和K中任何一个量已知时即可计算出另一个量。

本实验用一个几何形状规则的物体，它的转动惯量可以根据它的质量和几何尺寸用理论公式直接计算得到，再算出本仪器弹簧的K值。

篇一：大学物理实验报告测量刚体的转动惯量测量刚体的转动惯量实验目的：1．用实验方法验证刚体转动定律，并求其转动惯量；2．观察刚体的转动惯量与质量分布的关系3．学习作图的曲线改直法，并由作图法处理实验数据。

二.实验原理:1．刚体的转动定律具有确定转轴的刚体，在外力矩的作用下，将获得角加速度β，其值与外力矩成正比，与刚体的转动惯量成反比，即有刚体的转动定律：m = iβ (1)利用转动定律，通过实验的方法，可求得难以用计算方法得到的转动惯量。

2．应用转动定律求转动惯量图片已关闭显示，点此查看如图所示，待测刚体由塔轮，伸杆及杆上的配重物组成。

刚体将在砝码的拖动下绕竖直轴转动。

设细线不可伸长，砝码受到重力和细线的张力作用，从静止开始以加速度a下落，其运动方程为mg – t=ma，在t时间内下落的高度为h=at/2。

刚体受到张力的力矩为tr和轴摩擦力力矩mf。

由转动定律可得到刚体的转动运动方程：tr - mf = iβ。

绳与塔轮间无相对滑动时有a = rβ，上述四个方程得到：22m(g - a)r - mf = 2hi/rt (2)mf与张力矩相比可以忽略，砝码质量m比刚体的质量小的多时有a&lt;&lt;g，所以可得到近似表达式：2mgr = 2hi/ rt (3)式中r、h、t可直接测量到，m是试验中任意选定的。

因此可根据（3）用实验的方法求得转动惯量i。

3．验证转动定律，求转动惯量从（3）出发，考虑用以下两种方法：2a．作m – 1/t图法：伸杆上配重物位置不变，即选定一个刚体，取固定力臂r和砝码下落高度h，（3）式变为：2m = k1/ t (4)2式中k1 = 2hi/ gr为常量。

上式表明：所用砝码的质量与下落时间t的平方成反比。

实验中选用一系列的砝码质量，可测得一组m与1/t的数据，将其在直角坐标系上作图，应是直线。

即若所作的图是直线，便验证了转动定律。

222从m – 1/t图中测得斜率k1，并用已知的h、r、g值，由k1 = 2hi/ gr求得刚体的i。

篇一：大学物理实验报告测量刚体的转动惯量测量刚体的转动惯量实验目的：1．用实验方法验证刚体转动定律，并求其转动惯量；2．观察刚体的转动惯量与质量分布的关系3．学习作图的曲线改直法，并由作图法处理实验数据。

二.实验原理:1．刚体的转动定律具有确定转轴的刚体，在外力矩的作用下，将获得角加速度β，其值与外力矩成正比，与刚体的转动惯量成反比，即有刚体的转动定律：m = iβ (1)利用转动定律，通过实验的方法，可求得难以用计算方法得到的转动惯量。

2．应用转动定律求转动惯量图片已关闭显示，点此查看如图所示，待测刚体由塔轮，伸杆及杆上的配重物组成。

刚体将在砝码的拖动下绕竖直轴转动。

设细线不可伸长，砝码受到重力和细线的张力作用，从静止开始以加速度a下落，其运动方程为mg – t=ma，在t时间内下落的高度为h=at/2。

刚体受到张力的力矩为tr和轴摩擦力力矩mf。

由转动定律可得到刚体的转动运动方程：tr - mf = iβ。

绳与塔轮间无相对滑动时有a = rβ，上述四个方程得到：22m(g - a)r - mf = 2hi/rt (2)mf与张力矩相比可以忽略，砝码质量m比刚体的质量小的多时有a&lt;&lt;g，所以可得到近似表达式：2mgr = 2hi/ rt (3)式中r、h、t可直接测量到，m是试验中任意选定的。

因此可根据（3）用实验的方法求得转动惯量i。

3．验证转动定律，求转动惯量从（3）出发，考虑用以下两种方法：2a．作m – 1/t图法：伸杆上配重物位置不变，即选定一个刚体，取固定力臂r和砝码下落高度h，（3）式变为：2m = k1/ t (4)2式中k1 = 2hi/ gr为常量。

上式表明：所用砝码的质量与下落时间t的平方成反比。

实验中选用一系列的砝码质量，可测得一组m与1/t的数据，将其在直角坐标系上作图，应是直线。

即若所作的图是直线，便验证了转动定律。

222从m – 1/t图中测得斜率k1，并用已知的h、r、g值，由k1 = 2hi/ gr求得刚体的i。

大学实验刚体惯量实验报告实验报告：刚体惯量实验引言：刚体的惯量是描述刚体对转动运动的抵抗能力的物理量，它的确定对于研究刚体的动力学性质具有重要意义。

本实验旨在通过测量刚体的转动惯量，探究刚体转动惯量与形状、质量分布等因素的关系，并验证刚体转动惯量的运动定理。

实验材料与装置：1. 刚体（我们选择了一个圆柱体作为刚体）2. 轴承3. 动态平衡仪4. 细线5. 计时器实验原理：刚体绕某个轴的转动惯量的定义为：I = Σmr²，其中m为刚体上每个质点的质量，r为质点到轴的垂直距离。

对于非连续物体，可以通过积分来求得惯量。

实验过程：1. 制备刚体：将刚体放在动态平衡仪的两端，调整使其保持平衡。

2. 测量刚体的质量：使用天平测量刚体的质量，并记录下来。

3. 测量转动轴的位置：使用尺子测量两个转动轴的位置，并记录下来。

4. 测量刚体的转动惯量：将刚体固定在转动轴上，并让其绕轴转动。

通过测量转动轴上的转动时间和角度，可以计算得到刚体的转动惯量。

实验结果与分析：根据实验数据，我们计算出了刚体的转动惯量，并将其与刚体的质量、形状等因素进行了比较。

通过分析比较，我们得到了以下结论：1. 质量分布对转动惯量的影响：我们固定了刚体的质量，但改变了质量分布。

在其他条件相同的情况下，我们发现质量分布越集中的刚体，其转动惯量越大。

这可以通过计算公式I = Σmr²进行证明。

2. 形状对转动惯量的影响：我们固定了刚体的质量分布，但改变了刚体的形状。

在其他条件相同的情况下，我们发现形状更加扁平的刚体，其转动惯量越大。

这可以看作是形状扁平化后，刚体的质量分布更加集中，从而导致转动惯量增加。

3. 刚体转动惯量的运动定理的验证：根据运动定理，刚体转动惯量的变化率等于刚体受到的外力矩。

通过实验可以验证这一定理。

我们使用了细线和计时器测量了刚体转动轴上的转动角速度和转动力矩，并计算了转动惯量的变化率。

实验结果与理论推导符合较好，验证了刚体转动惯量的运动定理。

刚体转动惯量测定实验报告（三线摆法）一、目的要求1、学会并掌握用三线摆法测定圆环、圆盘等的转动惯量；2、巩固用累计放大法测量物体转动的周期；3、学习运用表格法处理原始测量数据，并研究物体转动惯量的影响因素；4学会定量分析误差和有效数据的处理与计算。

二、原理简述原理1：通过三线摆法，利用机械能守恒定律：mgh=Jω2/2来测定某一标准物体的转动惯量：J=2*mgh/ω2m0T02,然后测圆环和圆盘这原理2：先测出底盘的转动惯量J0=gRr4∗π∗π∗h(m+m0) T2,通过长度、质量和时间的测量，便可求整体的转动惯量J1=gRr4∗π∗π∗h[(m+m0) T2- m0T02]出圆环的转动惯量：J= J1- J0=gRr4∗π∗π∗h三、仪器三线摆转动惯量测定仪、匀质圆环米尺、游标卡尺水准仪、停表四、数据表格及数据处理1、实验数据记录对摆长l，l=45.00cm，带入相关数据∆l =（li −l ）ni =1n ∗（n −1）=（li −l ）5i=15∗（5−1）=0.01cm则l=l ±∆l =45.00±0.01cm同理，可得出，D ，D ’，t 0，t ，R ，r下圆盘系点间的距离D=D±∆D =11.29±0.01cm 上系点间的距离D ’=D′±∆D′=4.35±0.01cm 盘摆动50个周期所用时间t 0t 0= t0±∆t0=82.61±0. 14s 圆盘与圆环这整体摆动50个周期所用时间tt= t ±∆t =87.08±0.07s 圆环内径r 0=9.518±0.004cm 圆环外径R 0=11.461±0.008cm同时，由系点组成的上下圆半径：r =33D′，R = 33D周期，T0 =t050=1.67s ，T =t50=1.74s则圆环的转动惯量：J = J 1- J 0=gRr4∗π∗π∗h[(m+m 0) T 2- m 0T 02]=gDD ’12∗π∗π∗h[(m+m 0) T 2- m 0 T02]=0.203*103 g*cm 2∆J = ∆ll∗ ∆l l+ ∆D D∗ ∆D D+∆D′D′∗∆D′D′+4∆t0t0∗∆t0t0*J=0.085*103 g*cm 2J=J ±∆J =(0.203±0.085)*103 g*cm 2五、分析和讨论实验结果1、在实验过程中，多个数据的测量使用了游标卡尺，因此应该注意测量杆与被测量物体刚好碰到时，尽量准确读数，以减小误差；2、是用水准仪时，要使气泡居于圈内，尽量保证下盘水平，当使用水准仪后，测量了一些数据，即使下盘微偏，也不要再使用水准仪去调节，因为这样会改变摆线长，导致实验失败；3、测量周期时，应该在下盘通过平衡位置时才开始计数，尽量判断准确，减小误差；4、在处理盘摆动上升的H时，再该计算过程中作了近似处理，此时对实验的结果也有一定的影响。

刚体转动惯量的测定实验报告实验目的，通过实验测定刚体转动惯量，掌握测定刚体转动惯量的方法和技巧。

实验仪器，转动惯量实验仪、测微卡尺、螺旋测微器、电子天平、计时器等。

实验原理，刚体转动惯量是刚体绕固定轴线旋转时所具有的惯性。

对于质量均匀分布的刚体，其转动惯量可以用公式I=Σmiri^2来表示，其中Σmi为刚体上各个质点的质量之和，ri为各质点到转轴的距离。

实验步骤：1. 将实验仪器放置在水平台面上，并调整水平仪使其处于水平状态。

2. 用测微卡尺测量实验仪器上转轴的直径d，并记录下数据。

3. 将刚体放置在转轴上，并用螺旋测微器测量刚体到转轴的距离r，并记录下数据。

4. 用电子天平测量刚体的质量m，并记录下数据。

5. 通过实验仪器上的刻度盘，测量刚体转动的角度θ，并记录下数据。

6. 重复以上步骤，分别在不同的转动角度下进行测量。

实验数据处理：根据实验数据，我们可以计算出刚体的转动惯量。

根据公式I=Σmiri^2，我们可以根据实验数据计算出不同转动角度下的转动惯量，并绘制出转动惯量随角度变化的曲线图。

实验结果分析：通过实验数据处理和曲线图的分析，我们可以得出刚体转动惯量与转动角度之间的关系。

从曲线图可以看出，随着转动角度的增大，刚体的转动惯量也随之增大。

这符合我们对刚体转动惯量的理论预期。

实验结论：通过本次实验，我们成功测定了刚体的转动惯量，并得出了转动惯量随角度变化的规律。

同时，我们也掌握了测定刚体转动惯量的方法和技巧，对刚体转动惯量有了更深入的理解。

实验中还存在一些误差，如实验仪器的精度限制、实验操作技巧等因素都可能对实验结果产生影响。

因此，在今后的实验中，我们需要更加严格地控制实验条件，提高实验操作技巧，以减小误差，提高实验结果的准确性和可靠性。

总之，本次实验对我们深入理解刚体转动惯量的概念和测定方法具有重要意义，为我们今后的学习和科研工作奠定了基础。

篇一：大学物理实验报告测量刚体的转动惯量测量刚体的转动惯量实验目的：1．用实验方法验证刚体转动定律，并求其转动惯量；2．观察刚体的转动惯量与质量分布的关系3．学习作图的曲线改直法，并由作图法处理实验数据。

二.实验原理:1．刚体的转动定律具有确定转轴的刚体，在外力矩的作用下，将获得角加速度β，其值与外力矩成正比，与刚体的转动惯量成反比，即有刚体的转动定律：m = iβ (1)利用转动定律，通过实验的方法，可求得难以用计算方法得到的转动惯量。

2．应用转动定律求转动惯量图片已关闭显示，点此查看如图所示，待测刚体由塔轮，伸杆及杆上的配重物组成。

刚体将在砝码的拖动下绕竖直轴转动。

设细线不可伸长，砝码受到重力和细线的张力作用，从静止开始以加速度a下落，其运动方程为mg – t=ma，在t时间内下落的高度为h=at/2。

刚体受到张力的力矩为tr和轴摩擦力力矩mf。

由转动定律可得到刚体的转动运动方程：tr - mf = iβ。

绳与塔轮间无相对滑动时有a = rβ，上述四个方程得到：22m(g - a)r - mf = 2hi/rt (2)mf与张力矩相比可以忽略，砝码质量m比刚体的质量小的多时有a&lt;&lt;g，所以可得到近似表达式：2mgr = 2hi/ rt (3)式中r、h、t可直接测量到，m是试验中任意选定的。

因此可根据（3）用实验的方法求得转动惯量i。

3．验证转动定律，求转动惯量从（3）出发，考虑用以下两种方法：2a．作m – 1/t图法：伸杆上配重物位置不变，即选定一个刚体，取固定力臂r和砝码下落高度h，（3）式变为：2m = k1/ t (4)2式中k1 = 2hi/ gr为常量。

上式表明：所用砝码的质量与下落时间t的平方成反比。

实验中选用一系列的砝码质量，可测得一组m与1/t的数据，将其在直角坐标系上作图，应是直线。

即若所作的图是直线，便验证了转动定律。

222从m – 1/t图中测得斜率k1，并用已知的h、r、g值，由k1 = 2hi/ gr求得刚体的i。

大学物理仿真实验-测量刚体的转动惯量实验名称:测量刚体的转动惯量的实验一、实验目的:1(用实验方法验证刚体转动定律，并求其转动惯量;2(观察刚体的转动惯量与质量分布的关系学习作图的曲线改直法，并由作图法处理实验数据。

3(二、实验仪器:刚体转动仪，滑轮，秒表，砝码刚体转动仪: 包括:A.塔轮，由五个不同半径的圆盘组成。

上面绕有挂小砝码的细线，由它对刚体施加外力矩B.对称形的细长伸杆，上有圆柱形配重物，调节其在杆上位置即可改变转动惯量。

与A和配重物构成一个刚体。

C.底座调节螺钉，用于调节底座水平，使转动轴垂直于水平面。

此外还有转向定滑轮，起始点标志，滑轮高度调节螺钉等部双击刚体转动仪底座下方的旋钮，会弹出底座放大窗口和底座调节窗口，在底座调节窗口的旋钮上点击鼠标左、右键，可以调整底座水平。

在底座放大窗口上单击右键可以转换视角。

滑轮双击滑轮支架上的旋钮，会弹出滑轮高度调节窗口，在滑轮高度调节窗口的旋钮上点击鼠标左、右键，可以调整滑轮高度。

秒表实验原理:1(刚体的转动定律具有确定转轴的刚体，在外力矩的作用下，将获得角加速度β，其值与外力矩成正比，与刚体的转动惯量成反比，即有刚体的转动定律:M = Iβ (1)利用转动定律，通过实验的方法，可求得难以用计算方法得到的转动惯量。

2(应用转动定律求转动惯量如图所示，待测刚体由塔轮，伸杆及杆上的配重物组成。

刚体将在砝码的拖动下绕竖直轴转动。

设细线不可伸长，砝码受到重力和细线的张力作用，从静止开始以加速度a下落，其运动方程为mg – t=ma，2在t时间内下落的高度为h=at/2。

刚体受到张力的力矩为T和轴摩擦力力矩M。

由转动定律可得到刚体的转动运动方程:T - Mrfrf= Iβ。

绳与塔轮间无相对滑动时有a = rβ，上述四个方程得到: 2m(g - a)r - M = 2hI/rt (2) fM与张力矩相比可以忽略，砝码质量m比刚体的质量小的多时有a<<g， f 所以可得到近似表达式:2mgr = 2hI/ rt (3)式中r、h、t可直接测量到，m是试验中任意选定的。

刚体转动惯量实验报告刚体转动惯量实验报告一、实验目的本实验旨在通过测量刚体的转动惯量，探究刚体转动惯量与其质量、形状以及旋转轴位置的关系。

二、实验仪器与材料1. 旋转台：用于支撑和固定刚体实验样品。

2. 金属直尺：用于测量刚体实验样品的几何尺寸。

3. 各种形状的刚体实验样品：如圆柱体、矩形板等。

三、实验原理1. 刚体转动惯量的定义：刚体围绕某个轴的转动惯量，定义为刚体各质点离该旋转轴的距离平方与质量乘积的积分。

2. 转动惯量与质量和质点到旋转轴距离的关系：转动惯量正比于刚体质量和质点到旋转轴距离的平方。

3. 转动惯量与形状的关系：相同质量的刚体，各种形状的转动惯量不同。

四、实验步骤1. 准备各种形状的刚体实验样品，并记录它们的质量和几何尺寸。

2. 将金属直尺水平放置在旋转台上，作为旋转轴。

3. 将刚体实验样品放置在旋转台上，保持其平衡。

4. 轻轻转动旋转台，使刚体实验样品绕旋转轴转动。

5. 观察并记录刚体实验样品转动时的现象，如转动角速度、转动时间等。

6. 根据实验数据计算刚体的转动惯量，并进行数据处理和分析。

五、实验注意事项1. 实验时要小心操作，避免刚体实验样品掉落或发生意外。

2. 在测量刚体实验样品的质量和尺寸时，应尽量准确，避免粗糙测量导致的数据误差。

3. 在转动刚体实验样品时，要平稳均匀地转动，避免产生不必要的摩擦或空气阻力。

六、实验结果与讨论根据实验数据计算得到的刚体转动惯量与实验样品的质量、几何形状以及旋转轴的位置有关。

通过对多组实验数据的处理和分析，可以得出转动惯量与质量和质点到旋转轴距离的平方成正比的结论，并验证转动惯量与形状的关系。

七、结论通过本实验测量和计算得到的刚体转动惯量数据，验证了转动惯量与质量、质点到旋转轴距离和形状之间的关系。

实验结果与理论预期基本一致，说明实验设计和操作的可靠性。

本实验对于理解刚体转动惯量的概念和计算方法具有重要的教学意义。

八、思考题1. 为什么刚体的转动惯量与旋转轴的位置有关？2. 除了质量和形状，还有哪些因素可能会影响刚体的转动惯量？3. 如何提高实验测量刚体转动惯量的精确度？以上为第一篇《刚体转动惯量实验报告》内容，接下来将进行第二篇内容的连续写作。

刚体转动惯量的测定实验报告一、实验目的1、学习用三线摆法测定刚体的转动惯量。

2、加深对转动惯量概念的理解。

3、掌握使用秒表、游标卡尺、米尺等测量工具。

二、实验原理三线摆是通过三条等长的摆线将一匀质圆盘悬挂在一个水平固定的圆盘上。

当摆盘绕中心轴作微小扭转摆动时，其运动可近似看作简谐振动。

根据能量守恒定律和刚体转动定律，可推导出刚体绕中心轴的转动惯量：＼J_0 ＝＼frac{m_0gRr^2T_0^2}｛4\pi^2H}＼其中，＼（J_0\）为下盘（刚体）的转动惯量，＼（m_0\）为下盘质量，＼（g\）为重力加速度，＼（R\）和\（r\）分别为上下圆盘悬点到中心的距离，＼（T_0\）为下盘的摆动周期，＼（H\）为上下圆盘间的垂直距离。

三、实验仪器三线摆实验仪、游标卡尺、米尺、秒表、待测圆环。

四、实验步骤1、调节三线摆底座水平，使上、下圆盘处于水平状态。

2、用米尺测量上下圆盘之间的距离\（H\），测量多次取平均值。

3、用游标卡尺测量上下圆盘悬点到中心的距离\（R\）和\（r\），各测量多次取平均值。

4、测量下盘质量\（m_0\）。

5、轻轻转动下盘，使其作微小扭转摆动，用秒表测量下盘摆动\（50\）次的时间，重复测量多次，计算平均摆动周期\（T_0\）。

6、将待测圆环置于下盘上，使两者中心重合，再次测量摆动周期\（T_1\）。

五、实验数据记录与处理1、实验数据记录｜测量物理量|测量值|平均值|｜｜｜｜｜上圆盘悬点到中心的距离\（R\）（mm）｜＿____|＿____|｜下圆盘悬点到中心的距离\（r\）（mm）｜＿____|＿____|｜上下圆盘之间的距离\（H\）（mm）｜＿____|＿____|｜下盘质量\（m_0\）（g）｜＿____|＿____|｜下盘摆动\（50\）次的时间\（t_0\）（s）｜＿____|＿____|｜放上圆环后下盘摆动\（50\）次的时间\（t_1\）（s）｜＿____|＿____|2、数据处理（1）计算下盘的摆动周期：下盘摆动周期\（T_0 ＝＼frac{t_0}｛50}＼）（2）计算下盘的转动惯量：＼J_0 ＝＼frac{m_0gRr^2T_0^2}｛4\pi^2H}＼（3）计算圆环与下盘共同的转动惯量：＼J_1 ＝＼frac{（m_0 ＋ m)gRr^2T_1^2}｛4\pi^2H}＼其中，＼（m\）为圆环的质量。

实验名称：刚体的转动惯量一实验简介：在研究摆的中心升降问题时，惠更斯发现了物体系的重心与后来欧勒称之为转动惯量的量。

转动惯量是表征刚体转动惯性大小的物理量，它与刚体的质量、质量相对于转轴的分布有关。

二实验目的：1.用实验方法验证转动惯量，并求转动惯量。

2.观察转动惯量与质量的分布关系。

3.学习作图的曲线改直法，并由作图法处理实验数据。

三实验原理：1. 刚体的转动定律具有确定转轴的刚体，在外力矩作用下，将获得较加速度β，其值与外力矩成正比，与刚体的转动惯量成反比即有刚体的转动定律：M=Iβ利用转动定律，通过实验的方法，可求得难以用计算方法得到的转动惯量。

2.应用转动定律求转动惯量如图所示，待测刚体由塔轮，伸杆及杆上的配重物组成。

刚体将在砝码的拖动下绕竖直轴转动设细线不可伸长，砝码受到重力和细线的张力作用，从静止开始以加速度a下落，其运动方程为mg-t=ma,在t时间内下落的高度为h=at2/2。

刚体收到张力的力矩为T r和轴摩擦力力矩M f。

由转动定律可得到刚体的转动运动方程：T r--M f=I β。

绳与塔轮间无相对滑动时有a = rβ，上述四个方程得到：m(g - a)r - Mf = 2hI/rt2 (2）M f与张力矩相比可以忽略，砝码质量m比刚体的质量小的多时有a<<g，所以可得到近似表达式：mgr = 2hI/ rt2 (3)式中r、h、t可直接测量到，m是试验中任意选定的。

因此可根据（3）用实验的方法求得转动惯量I。

3．验证转动定律，求转动惯量从（3）出发，考虑用以下两种方法：A．作m – 1/t2图法：伸杆上配重物位置不变，即选定一个刚体，取固定力臂r和砝码下落高度h，（3）式变为：M = K1/ t2 (4)式中K1 =2hI/ gr2为常量。

上式表明：所用砝码的质量与下落时间t的平方成反比。

实验中选用一系列的砝码质量，可测得一组m与1/t2的数据，将其在直角坐标系上作图，应是直线。

一、实验目的1. 验证刚体转动定律，通过实验方法测量刚体的转动惯量。

2. 观察刚体的转动惯量与质量分布的关系。

3. 学习使用实验仪器和方法，进行物理量的测量和数据处理。

二、实验原理刚体转动惯量（J）是描述刚体绕某一固定轴转动时，其惯性大小的物理量。

根据转动定律，刚体绕固定轴转动时，其角加速度（α）与作用在刚体上的合外力矩（M）成正比，与刚体的转动惯量成反比，即：\[ M = I \cdot \alpha \]其中，I 为刚体的转动惯量。

对于规则形状的均质刚体，其转动惯量可以通过几何公式直接计算得出。

但对于不规则形状或非均质刚体，其转动惯量一般需要通过实验方法测定。

三、实验仪器1. 刚体转动惯量测量装置（包括：旋转轴、测量台、测速仪、计时器、砝码等）2. 刚体（如圆环、均质杆等）3. 质量测量仪4. 游标卡尺四、实验步骤1. 将刚体放置在测量台上，调整旋转轴使其垂直于刚体的旋转平面。

2. 使用质量测量仪测量刚体的质量（m）。

3. 使用游标卡尺测量刚体的几何尺寸（如半径、长度等）。

4. 将砝码挂在旋转轴上，调整砝码的质量和位置，使其对刚体产生合外力矩。

5. 使用测速仪测量刚体的角速度（ω）。

6. 使用计时器测量砝码下降的时间（t）。

7. 根据实验数据，计算刚体的转动惯量。

五、数据处理1. 计算刚体的角加速度（α）：\[ \alpha = \frac{2\pi \cdot \omega}{t} \]2. 计算刚体的转动惯量（I）：\[ I = \frac{m \cdot r^2}{2} \]其中，r 为刚体的几何尺寸。

六、实验结果与分析1. 通过实验测量，得到刚体的转动惯量（I）为：_______ kg·m²。

2. 分析实验结果，比较不同刚体的转动惯量，观察质量分布对转动惯量的影响。

3. 分析实验误差，探讨可能的原因。

七、实验总结1. 通过本次实验，成功验证了刚体转动定律，并测量了刚体的转动惯量。

大学物理仿真实验报告电子3班实验名称：刚体的转动惯量的研究实验简介在研究摆的重心升降问题时，惠更斯发现了物体系的重心与后来欧勒称之为转动惯量的量。

转动惯量是表征刚体转动惯性大小的物理量，它与刚体的质量、质量相对于转轴的分布有关。

本实验将学习测量刚体转动惯量的基本方法，目的如下：1．用实验方法验证刚体转动定律，并求其转动惯量；2．观察刚体的转动惯量与质量分布的关系3．学习作图的曲线改直法，并由作图法处理实验数据。

实验原理1．刚体的转动定律具有确定转轴的刚体，在外力矩的作用下，将获得角加速度β，其值与外力矩成正比，与刚体的转动惯量成反比，即有刚体的转动定律：M = Iβ (1)利用转动定律，通过实验的方法，可求得难以用计算方法得到的转动惯量。

2．应用转动定律求转动惯量如图所示，待测刚体由塔轮，伸杆及杆上的配重物组成。

刚体将在砝码的拖动下绕竖直轴转动。

设细线不可伸长，砝码受到重力和细线的张力作用，从静止开始以加速度a下落，其运动方程为mg – t=ma，在t时间内下落的高度为h=at2/2。

刚体受到张力的力矩为T r和轴摩擦力力矩M f。

由转动定律可得到刚体的转动运动方程：T r - M f = Iβ。

绳与塔轮间无相对滑动时有a = rβ，上述四个方程得到：m(g - a)r - M f = 2hI/rt2 (2)M f与张力矩相比可以忽略，砝码质量m比刚体的质量小的多时有a<<g，所以可得到近似表达式：mgr = 2hI/ rt2 (3)式中r、h、t可直接测量到，m是试验中任意选定的。

因此可根据（3）用实验的方法求得转动惯量I。

3．验证转动定律，求转动惯量从（3）出发，考虑用以下两种方法：A．作m – 1/t2图法：伸杆上配重物位置不变，即选定一个刚体，取固定力臂r和砝码下落高度h，（3）式变为：M = K1/ t2 (4)式中K1 = 2hI/ gr2为常量。

上式表明：所用砝码的质量与下落时间t的平方成反比。
