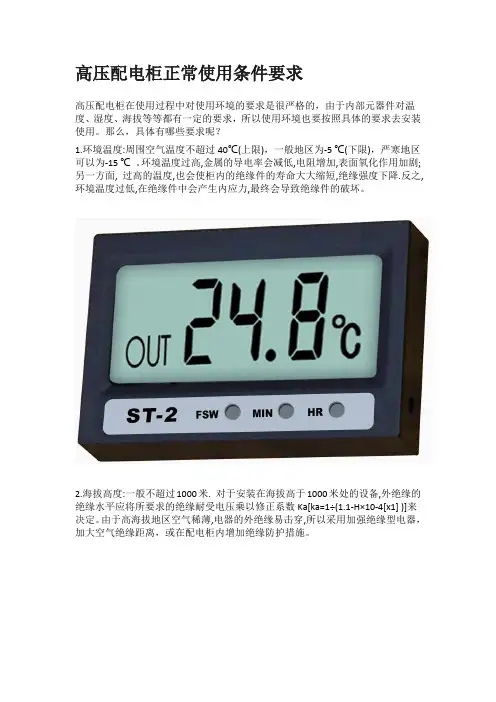

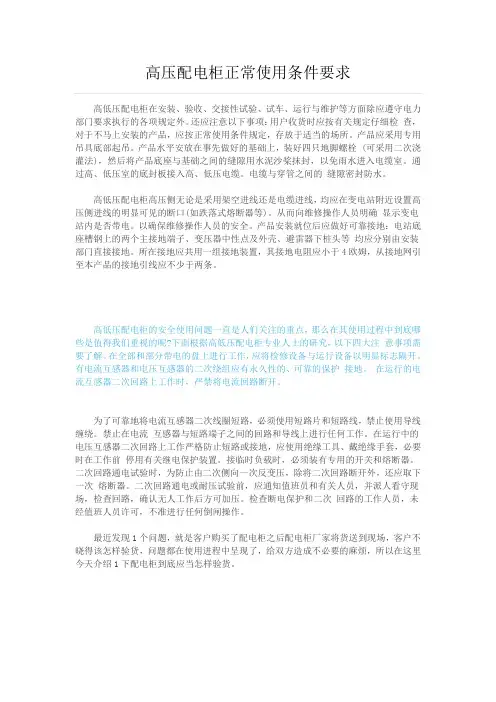

我来告诉你，高压配电柜正常使用条件要求
2016-09-13
高低压配电柜在安装、验收、交接性试验、试车、运行与维护等方面除应遵守电力部门要求执行的各项规定外。还应注意以下事项：用户收货时应按有关规定仔细检查，对于不马上安装的产品，应按正常使用条件规定，存放于适当的场所。产品应采用专用吊具底部起吊。产品水平安放在事先做好的基础上，装好四只地脚螺栓 (可采用二次浇灌法)，然后将产品底座与基础之间的缝隙用水泥沙桨抺封，以免雨水进入电缆室。通过高、低压室的底封板接入高、低压电缆。电缆与穿管之间的缝隙密封防水。
高低压配电柜高压侧无论是采用架空进线还是电缆进线，均应在变电站附近设置高压侧进线的明显可见的断口(如跌落式熔断器等)。从而向维修操作人员明确显示变电站内是否带电。以确保维修操作人员的安全。产品安装就位后应做好可靠接地：电站底座槽钢上的两个主接地端子、变压器中性点及外壳、避雷器下桩头等均应分别由安装部门
直接接地。所在接地应共用一组接地装置，其接地电阻应小于4欧姆，从接地网引至本产品的接地引线应不少于两条。
高低压配电柜的安全使用问题一直是人们关注的重点，那么在其使用过程中到底哪些是值得我们重视的呢?下面根据高低压配电柜专业人士的研究，以下四大注意事项需要了解。在全部和部分带电的盘上进行工作，应将检修设备与运行设备以明显标志隔开。有电流互感器和电压互感器的二次绕组应有永久性的、可靠的保护接地。在运行的电流互感器二次回路上工作时，严禁将电流回路断开。
为了可靠地将电流互感器二次线圈短路，必须使用短路片和短路线，禁止使用导线缠绕。禁止在电流互感器与短路端子之间的回路和导线上进行任何工作。在运行中的电压互感器二次回路上工作严格防止短路或接地，应使用绝缘工具、戴绝缘手套，必要时在工作前停用有关继电保护装置。接临时负载时，必须装有专用的开关和熔断器。二次回路通电试验时，为防止由二次侧向一次反变压，除将二次回路断开外，还应取下一次熔断器。二次回路通电或耐压试验前，应通知值班员和有关人员，并派人看守现场，检查回路，确认无人工作后方可加压。检查断电保护和二次回路的工作人员，未经值班人员许可，不准进行任何倒闸操作。
最近发现1个问题，就是客户购买了配电柜之后配电柜厂家将货送到现场，客户不晓得该怎样验货，问题都在使用
进程中呈现了，给双方造成不必要的麻烦，所以在这里今天介绍1下配电柜到底应当怎样验货。
首先看验货，对于拆开包装的配电柜，要依照设计图以及仿单细心核查于数量、规格，检查是不是符合请求，有没有破坏、锈蚀情况，检查附件备件是不是齐全。开箱后还
要检查出厂合格证、仿单以及内部接线图等技术资料文件。高压配电柜开箱后，依据设计图纸将配电柜编号，顺次搬入变电所内安装位置上。
配电柜安置在槽钢上之后，应用薄垫铁将高压柜粗调水平，再以其中1台为基准，调剂其余，使全部高压柜盘面1致，间隙均匀。螺栓固定后，柜之间维持 213~缝隙，最后
用固定螺栓或者焊接法子将柜子永远固定在基础槽钢上。为了美观，焊缝要焊在柜子内侧，且不少于4处，每一处长801100~。
连接母线。配电柜上的主母线、仪表由开关厂配套提供，也可以在施工现场按设计图样制作。主母线的连接、主母线与引下母线的连接及母线与仪表连接采取螺栓连接，在母
线连接面处应涂上电力复合脂，螺栓的拧紧程度以及连接面的连接状况，由力矩扳手按规定力矩值拧紧螺栓来节制。
手车式配电柜的安装。与固定式柜的安装法子基本相同，不同之处是为了保证手车的互换性。每一个手车式的动触头必需调剂1致，行将动、静触头中心调剂1 致并接触紧密，
以保证互换性。检查配电柜二次回路的插头以及辅助触头，焊接可靠。电气或者机械闭锁装置正确，使手车在合闸位置时不能拉出。安全隔板开闭灵便，能够随手车的进出而动作。手车的接地装置与配电柜固定框架间接触要优良。柜内节制电缆固定坚固，不影响手车挪动。
电气装备、用具以及非带电金属部件的维护接地支线敷设应符合下列规定：连接紧密、牢固，维护接地线截面选用正确，需防腐的部份涂漆均匀无遗漏。路线走向公道，色标准确，涂刷后不污染装备以及建筑物。检查配电柜“5防”连锁，功能齐全可靠。
大概流程是
电器元件的安装位置与设计图纸符合，且安装牢固靠得住;
1. 1次线剖面积合乎图纸请求;
2. 1次线铜排连署处镀锡办理，且接触面积合乎请求;
3. 1次线连署螺丝紧固靠得住，接触电阻合乎请求;
4. 相序布置：正面看，从左到右、从上到下、从远到
近为A、B、C;
5. 电气间隙大于10mm，爬电距离大于25mm;
6. 地排以及零排要按图纸安装;
7. 各种微记粘帖齐备、不错;
8. 开关分合操作灵便靠得住，无阻止;
9. 二次线的接线与设计图纸符合，通电尝试无误;
10. 工频耐压：2kV/1min, 不闪络，不击穿。
