这一贴，我们来讲控制电路：第一张图是QNZ-80N开关的原理图，第二张图是一个开关的本体，第三张是一个双联控制按钮。
主回路中的ZC、FC 接触器换相的原理，上一贴已经讲了，这里不再赘述。
HK是隔离开关，JDB-80电动机综合保护器与RC阻容保护等原理都与前几贴讲的80开关的原理是一样的，在这里也不讲了。
说说控制电路：第一张图中，上半部分，是80N开关内部的原理，右下角是远控双联按钮的内部原理图。
由于80N开关本身不带控制控制按钮，所以使用的时候，必须接远控按钮。
接线方法如图中的线号所标示的一样，开关的1#与按钮的1# 、2#与2#、3#与3#、4#与4#分别连接。
若要电机正向旋转，按正向启动按钮，36V电源——JDB综保的4#——3#——开关本地停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常闭触点——开关1#线——远控按钮1#线——反向按钮常闭点——启动按钮常开点（现在已经按下闭合）——远控停止按钮——远控按钮4#——开关本身4#——36V电源另一端，形成回路。
中间继电器ZJ 吸合。
中间继电器ZJ吸合以后，接通正转接触器ZC的线圈回路，ZC吸合，其回路为：36V 电源——JDB综保的4#——3#——ZJ中间继电器常开点（现在已经闭合）——ZC线圈——36V电源另一端。
ZC接触器吸合之后，接通主回路，电机正转。
同时ZC接触器的辅助常开点也闭合了，短接了1#线与2#线，开关自保。
其自保回路为：36V电源——JDB综保的4#——3#——开关本地停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常闭触点——ZC接触器常开点——开关自身2#线——远控按钮2#线——远控停止按钮——远控按钮4#——开关本身4#——36V电源另一端，形成回路。
中间继电器ZJ维持吸合。
当需要停止时，按下远控停止按钮或开关自身的停止按钮，都可切断控制回路。
反转的控制回路，与正转相似，大家可以自己试着分析一下。

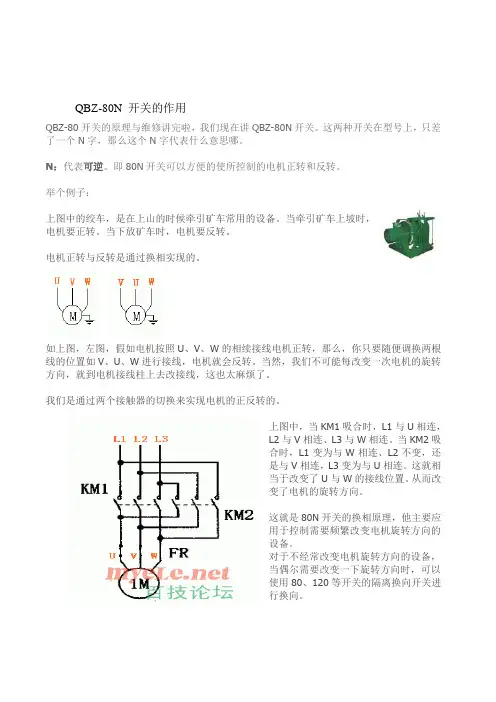

QBZ-80N 开关的作用QBZ-80开关的原理与维修讲完啦，我们现在讲QBZ-80N开关。
这两种开关在型号上，只差了一个N字，那么这个N字代表什么意思哪。
N：代表可逆。
即80N开关可以方便的使所控制的电机正转和反转。
举个例子：上图中的绞车，是在上山的时候牵引矿车常用的设备。
当牵引矿车上坡时，电机要正转。
当下放矿车时，电机要反转。
电机正转与反转是通过换相实现的。
如上图，左图，假如电机按照U、V、W的相续接线电机正转，那么，你只要随便调换两根线的位置如V、U、W进行接线，电机就会反转。
当然，我们不可能每改变一次电机的旋转方向，就到电机接线柱上去改接线，这也太麻烦了。
我们是通过两个接触器的切换来实现电机的正反转的。
上图中，当KM1吸合时，L1与U相连，L2与V相连、L3与W相连。
当KM2吸合时，L1变为与W相连、L2不变，还是与V相连，L3变为与U相连。
这就相当于改变了U与W的接线位置。
从而改变了电机的旋转方向。
这就是80N开关的换相原理，他主要应用于控制需要频繁改变电机旋转方向的设备。
对于不经常改变电机旋转方向的设备，当偶尔需要改变一下旋转方向时，可以使用80、120等开关的隔离换向开关进行换向。

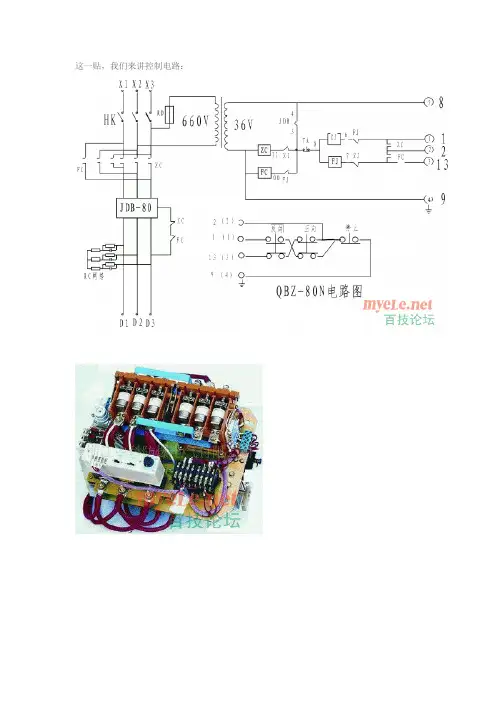

QBZ-80N开关原理在上一贴，我们讲了QBZ-80N开关主电路换相的原理：/forum.php?mod=viewthread&tid=11265&fromuid=1这一贴，我们来讲控制电路：第一张图是QNZ-80N开关的原理图，第二张图是一个开关的本体，第三张是一个双联控制按钮。
主回路中的ZC、FC 接触器换相的原理，上一贴已经讲了，这里不再赘述。
HK是隔离开关，JDB-80电动机综合保护器与RC阻容保护等原理都与前几贴讲的80开关的原理是一样的，在这里也不讲了。
说说控制电路：第一张图中，上半部分，是80N开关内部的原理，右下角是远控双联按钮的内部原理图。
由于80N开关本身不带控制控制按钮，所以使用的时候，必须接远控按钮。

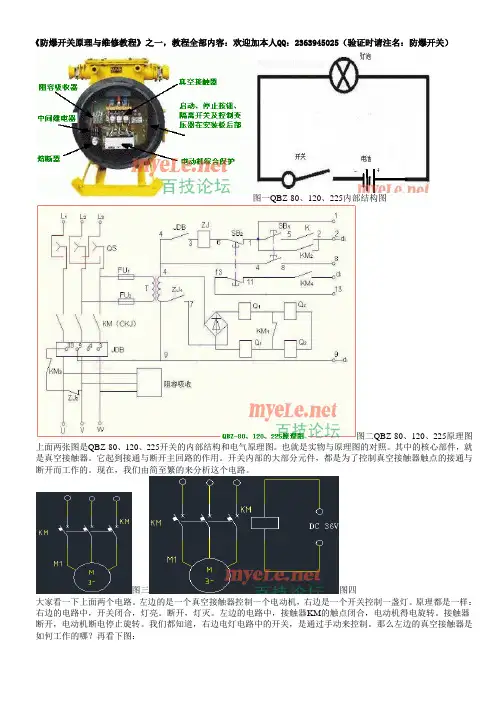

QBZ-80开关原理图详解本帖是《防爆开关原理与维修教程》其中之一，欢迎阅读教程全部内容：图一QBZ-80、120、225内部结构图图二QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件，就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。
现在，我们由简至繁的来分析这个电路。
图三大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。
原理都是一样：右边的电路中，开关闭合，灯亮。
断开，灯灭。
左边的电路中，接触器KM 的触点闭合，电动机得电旋转。
接触器断开，电动机断电停止旋转。
我们都知道，右边电灯电路中的开关，是通过手动来控制。
那么左边的真空接触器是如何工作的哪？再看下图：作，从而带动真空管内的触点动作（如图五）。
现在，问题又指向了如何给电磁铁线圈通电。
图六图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。
那如何才能让接触器长时间吸合哪？图八原理图八很好的解决了这个问题。
对比发现，图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。
这是，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。
这时，电流流过的途径如图九中箭头所示。
图九图八中的原理图很好的解决了按钮松开后，吸合线圈断电的问题。
但是你想过没有，现在线圈吸合之后，能够维持住了，我们应该怎样把它停下来哪？图十接触器控制原理图再对比一下，发现图十比图八又多了一个元件，按钮SB2。

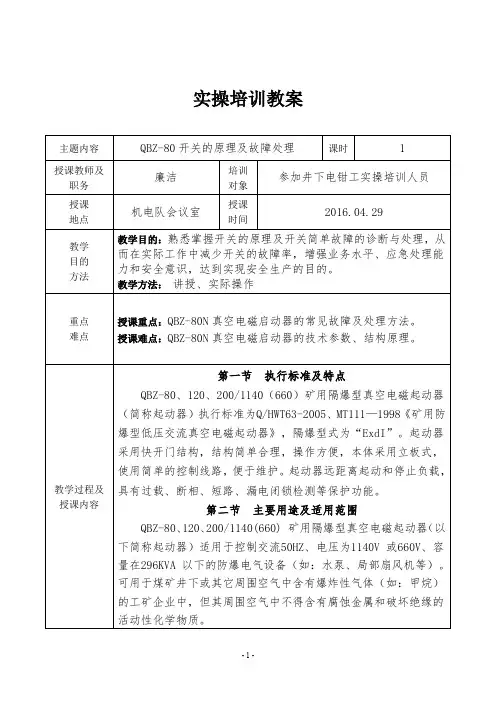

实操培训教案主题内容QBZ-80开关的原理及故障处理课时 1授课教师及职务廉洁培训对象参加井下电钳工实操培训人员授课地点机电队会议室授课时间2016.04.29教学目的方法教学目的：熟悉掌握开关的原理及开关简单故障的诊断与处理，从而在实际工作中减少开关的故障率，增强业务水平、应急处理能力和安全意识，达到实现安全生产的目的。
教学方法：讲授、实际操作重点难点授课重点：QBZ-80N真空电磁启动器的常见故障及处理方法。
授课难点：QBZ-80N真空电磁启动器的技术参数、结构原理。
教学过程及授课内容第一节执行标准及特点QBZ-80、120、200/1140（660）矿用隔爆型真空电磁起动器（简称起动器）执行标准为Q/HWT63-2005、MT111—1998《矿用防爆型低压交流真空电磁起动器》，隔爆型式为“ExdI”。
起动器采用快开门结构，结构简单合理，操作方便，本体采用立板式，使用简单的控制线路，便于维护。
起动器远距离起动和停止负载，具有过载、断相、短路、漏电闭锁检测等保护功能。
第二节主要用途及适用范围QBZ-80、120、200/1140(660) 矿用隔爆型真空电磁起动器（以下简称起动器）适用于控制交流50HZ、电压为1140V 或660V、容量在296KVA 以下的防爆电气设备（如：水泵、局部扇风机等）。
可用于煤矿井下或其它周围空气中含有爆炸性气体（如：甲烷）的工矿企业中，但其周围空气中不得含有腐蚀金属和破坏绝缘的活动性化学物质。
第三节型号含义型号中的大写字母代表起动器的型式及其特征，主要参数由阿拉伯数字表示。
示例：额定主电压为1140V 备用电压为660V、额定电流为80A 的矿用隔爆型真空电磁起动器，其型号标记为：QBZ—80/1140（660）。
第四节技术参数电源电压不低于额定值的75%，起动器应能可靠的工作；电源电压超过或达到额定值的10%时允许短时工作。
起动器的技术参数第五节外形尺寸重量：68㎏尺寸：790×560×645QBZ-80、120/1140（660）D 外形图第六节结构原理结构、原理及电流整定说明按以下说明进行：结构：起动器外壳采用圆形快开门结构。

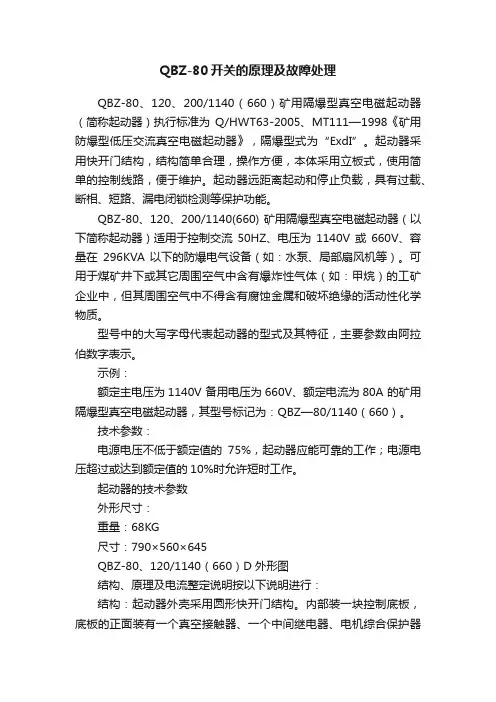

QBZ-80开关的原理及故障处理QBZ-80、120、200/1140（660）矿用隔爆型真空电磁起动器（简称起动器）执行标准为Q/HWT63-2005、MT111—1998《矿用防爆型低压交流真空电磁起动器》，隔爆型式为“ExdI”。
起动器采用快开门结构，结构简单合理，操作方便，本体采用立板式，使用简单的控制线路，便于维护。
起动器远距离起动和停止负载，具有过载、断相、短路、漏电闭锁检测等保护功能。
QBZ-80、120、200/1140(660) 矿用隔爆型真空电磁起动器（以下简称起动器）适用于控制交流50HZ、电压为1140V 或660V、容量在296KVA 以下的防爆电气设备（如：水泵、局部扇风机等）。
可用于煤矿井下或其它周围空气中含有爆炸性气体（如：甲烷）的工矿企业中，但其周围空气中不得含有腐蚀金属和破坏绝缘的活动性化学物质。
型号中的大写字母代表起动器的型式及其特征，主要参数由阿拉伯数字表示。
示例：额定主电压为1140V 备用电压为660V、额定电流为80A 的矿用隔爆型真空电磁起动器，其型号标记为：QBZ—80/1140（660）。
技术参数：电源电压不低于额定值的75%，起动器应能可靠的工作；电源电压超过或达到额定值的10%时允许短时工作。
起动器的技术参数外形尺寸：重量：68KG尺寸：790×560×645QBZ-80、120/1140（660）D 外形图结构、原理及电流整定说明按以下说明进行：结构：起动器外壳采用圆形快开门结构。
内部装一块控制底板，底板的正面装有一个真空接触器、一个中间继电器、电机综合保护器和熔断器，底板的背面装有隔离开关、阻容过电压吸收器、控制变压器和停止按钮。
起动器的盖子和隔离开关的手柄有机械闭锁，保证断电源后开盖，未盖上盖子不能送电。
工作原理：按电机运转方向的要求，合上隔离换向开关QS，电源接入控制变压器初级得电，次级9、4两端输出36V交流电，使JDB得电，漏电检测开始。
《防爆开关原理与维修教程》之一，教程全部内容：欢迎加本人QQ：2363945025（验证时请注名：防爆开关）图一QBZ-80、120、225内部结构图图二QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件，就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。
现在，我们由简至繁的来分析这个电路。
图三图四大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。
原理都是一样：右边的电路中，开关闭合，灯亮。
断开，灯灭。
左边的电路中，接触器KM的触点闭合，电动机得电旋转。
接触器断开，电动机断电停止旋转。
我们都知道，右边电灯电路中的开关，是通过手动来控制。
那么左边的真空接触器是如何工作的哪？再看下图：图五真空接触器结构图图六图四的那个白方框，他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。
现在，问题又指向了如何给电磁铁线圈通电。
图八图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。
那如何才能让接触器长时间吸合哪？原理图八很好的解决了这个问题。
对比发现，图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。
这时，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。
这时，电流流过的途径如图九中箭头所示。

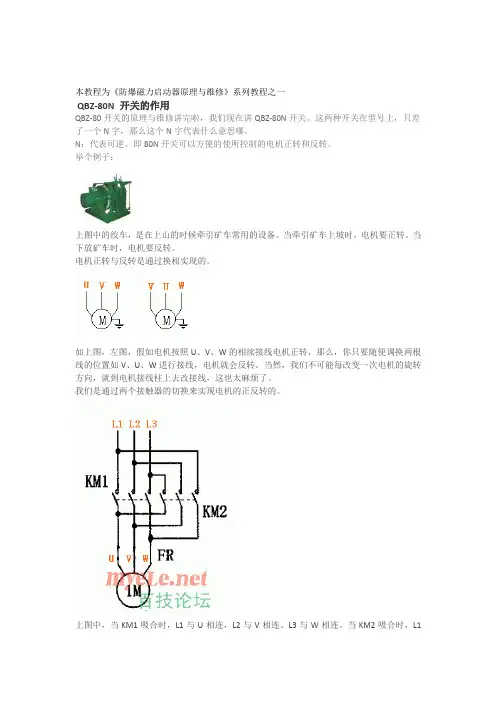

本教程为《防爆磁力启动器原理与维修》系列教程之一QBZ-80N 开关的作用QBZ-80开关的原理与维修讲完啦，我们现在讲QBZ-80N开关。
这两种开关在型号上，只差了一个N字，那么这个N字代表什么意思哪。
N：代表可逆。
即80N开关可以方便的使所控制的电机正转和反转。
举个例子：上图中的绞车，是在上山的时候牵引矿车常用的设备。
当牵引矿车上坡时，电机要正转。
当下放矿车时，电机要反转。
电机正转与反转是通过换相实现的。
如上图，左图，假如电机按照U、V、W的相续接线电机正转，那么，你只要随便调换两根线的位置如V、U、W进行接线，电机就会反转。
当然，我们不可能每改变一次电机的旋转方向，就到电机接线柱上去改接线，这也太麻烦了。
我们是通过两个接触器的切换来实现电机的正反转的。
上图中，当KM1吸合时，L1与U相连，L2与V相连、L3与W相连。
当KM2吸合时，L1变为与W相连、L2不变，还是与V相连，L3变为与U相连。
这就相当于改变了U与W的接线位置。
从而改变了电机的旋转方向。
这就是80N开关的换相原理，他主要应用于控制需要频繁改变电机旋转方向的设备。
对于不经常改变电机旋转方向的设备，当偶尔需要改变一下旋转方向时，可以使用80、120等开关的隔离换向开关进行换向。
QBZ-80N开关原理在上一贴，我们讲了QBZ-80N开关主电路换相的原理：这一贴，我们来讲控制电路：第一张图是QNZ-80N开关的原理图，第二张图是一个开关的本体，第三张是一个双联控制按钮。
主回路中的ZC、FC 接触器换相的原理，上一贴已经讲了，这里不再赘述。
HK是隔离开关，JDB-80电动机综合保护器与RC阻容保护等原理都与前几贴讲的80开关的原理是一样的，在这里也不讲了。
说说控制电路：第一张图中，上半部分，是80N开关内部的原理，右下角是远控双联按钮的内部原理图。
由于80N开关本身不带控制控制按钮，所以使用的时候，必须接远控按钮。
接线方法如图中的线号所标示的一样，开关的1#与按钮的1# 、2#与2#、3#与3#、4#与4#分别连接。
QBZ-80、120、225开关原理与维修教程图一 QBZ-80、120、225内部结构图图二 QBZ-80、120、225原理图上面两张图就是QBZ-80、120、225开关得内部结构与电气原理图。
也就就是实物与原理图得对照。
其中得核心部件,就就是真空接触器。
它起到接通与断开主回路得作用。
开关内部得大部分元件,都就是为了控制真空接触器触点得接通与断开而工作得。
现在,我们由简至繁得来分析这个电路。
图三大家瞧一下上面两个电路。
左边得就是一个真空接触器控制一个电动机,右边就是一个开关控制一盏灯。
原理都就是一样:右边得电路中,开关闭合,灯亮。
断开,灯灭。
左边得电路中,接触器KM得触点闭合,电动机得电旋转。
接触器断开,电动机断电停止旋转。
我们都知道,右边电灯电路中得开关,就是通过手动来控制。
那么左边得真空接触器就是如何工作得哪？再瞧下图:图四图五真空接触器结构图图四得那个白方框,她代表得就是真空接触器得线圈。
线圈实质上就就是一个电磁铁,给电磁铁通上电,电磁铁产生磁力,使真空接触器上得衔铁动作,从而带动真空管内得触点动作(如图五)。
现在,问题又指向了如何给电磁铁线圈通电。
图六图七 QBZ-80开关按钮结构图图六就是一个最简答得让真空接触器吸合得原理图,只要按下按钮SB1,真空接触器就会吸合。
但就是QBZ-80开关里用得按钮不像家里控制灯得开关一样。
QBZ-80开关里得按钮您按下去得时候,按钮上得接通,只要您一松手,按钮就又断开了(如图七)。
那如何才能让接触器长时间吸合哪？图八原理图八很好得解决了这个问题。
对比发现,图八比图七多了一对触点KM。
这对触点就就是图五中得辅助触点,当按下按钮SB1时,线圈得电,衔铁在带动真空管内触点闭合得同时,也带动了辅助触点中得常开点KM闭合。
这就是,即使您松开了按钮,由于辅助触点闭合了,为吸合线圈提供了通路,线圈也会维持吸合。
这时,电流流过得途径如图九中箭头所示。
图九图八中得原理图很好得解决了按钮松开后,吸合线圈断电得问题。
.实操培训教案资料Word.示例：的矿660V、额定电流为80A 额定主电压为1140V 备用电压为）。
QBZ—80/1140（660其型号标记为：用隔爆型真空电磁起动器，技术参数第四节，起动器应能可靠的工作；电电源电压不低于额定值的75% 10%时允许短时工作。
源电压超过或达到额定值的起动器的技术参数资料Word.资料Word.结构原理第六节结构、原理及电流整定说明按以下说明进行：资料Word.工作原理：，电源接入控按电机运转方向的要求，合上隔离换向开关QS资料Word.组成了电流整定电路，它利用串IR1-IR11波段开关SA和电阻联电阻的分压作用使得整定在任一档时都能保证在额定负载时输点）。
（面板上出同样的信号电压VAA资料Word.，VA约为18V当电动机起动时，起动电流约为6倍额定电流，VA向C1充电，如果电动机起动正常，则D16R26DB5它直接经、、秒仍未能8-16很快降低为额定负载下的信号电压，如果电动机经资料Word .短路保护：等外围电路Q275短路保护电路由运算放大器、6、脚及分压、、，经过约为组成。
当发生短路时VA24VDB9R16R15资料Word.漏电闭锁保护：脚及其外围电路组成。
、3漏电闭锁保护电路由运算放大器1、2辅助常闭接点对电动机D19+15V电源通过R40、在起动器释放时，及其供电线路的对地绝缘电阻进行监测。
当绝缘电阻较高时，经分压后，得到较高电压输入到同相输入端，其输出为负电平。
当端电平下绝缘电阻下降到低于规定的漏电闭锁电阻动作值时，R39脚输出变输入到集成块的同相输入端的电压低于门槛电压，1降，电磁起动器不能起动，继电器K释放，截止，导通，为正电平，Q2Q1 实现了漏电闭锁。
资料Word.、、D43保护器的电源电路由交流稳压和直充稳压两级构成。
D4直流+15V输出稳定的R44组成交流稳压电路，输入到集成稳压器，，此时若负荷电路无漏地故障，得电吸合，QS电源。
实操培训教案
第三节型号含义
型号中的大写字母代表起动器的型式及其特征，主要参数由阿拉伯数字表示。
示例：
额定主电压为1140V 备用电压为660V、额定电流为80A 的矿用隔爆型真空电磁起动器，其型号标记为：QBZ—80/1140（660）。
第四节技术参数
电源电压不低于额定值的75%，起动器应能可靠的工作；电源电压超过或达到额定值的10%时允许短时工作。
起动器的技术参数
第五节外形尺寸重量：68㎏
尺寸：790×560×645
QBZ-80、120/1140（660）D 外形图
第六节结构原理
结构、原理及电流整定说明按以下说明进行：
结构：起动器外壳采用圆形快开门结构。
内部装一块控制底板，底板的正面装有一个真空接触器、一个中间继电器、电机综合保护器和熔断器，底板的背面装有隔离开关、阻容过电压吸收器、控制变压器和停止按钮。
起动器的盖子和隔离开关的手柄有机械闭锁，保证断电源后开盖，未盖上盖子不能送电。
工作原理：
按电机运转方向的要求，合上隔离换向开关QS，电源接入控制变压器初级得电，次级9、4两端输出36V交流电，使JDB得电，漏电检测开始。
当主回路对地绝缘电阻符合要求时，JDB内继电器工作，常开点3、4接通，真空接触器可投入使用，否则接触器不能投入使用。
当就地自控或集中控制时，按下启动按钮SB1，ZJ吸合，36V电源经ZJ1接点，使真空接触器线圈KM（CKJ）吸合，常闭ZJ2打开，这样当磁力起动器工作时，负荷端电压不会通过33号线进入JDB内，当真空接触器主触头接通，接触器线圈KM呈吸合状态，这时KM2常开闭合自保。
运行中如发生短路、过载或断相等故障，则JDB动作切断ZJ 的供电线路，使真空接触器KM立即分断。
停止时，按下停止按钮SB2，ZJ断电，ZJ1打开，真空接触器KM断开，停止对电机供电。
原理及电流整定：保护器由传感组件、保护插件和面板等组成。
面板上设有电流整定波段开关、高低档拔动开关、试验拔动开关及接线端子。
传感器组件电路由电流互感器A、B、C，电阻器
R1-R9，电容器C3-C5，二极管D3、D5、D6、D10-D15等组成。
通过电流互感器和取样电阻R1-R6电流信号转变成电压信号，再经过二极管D3、D5、D6 整流和C3-C5滤波变成直流信号电压，它基本上与互感器一次侧电流成正比例关系。
信号电压经波段开关输出。
D10-D15—组成断相检测电路，当某一相无电流，该相取样电路相接的那端电位升高，经稳压管、三极管输出断相信号。
波段开关SA和电阻IR1-IR11组成了电流整定电路，它利用串联电阻的分压作用使得整定在任一档时都能保证在额定负载时输出同样的信号电压VA。
（面板上A 点）
过载保护：
过载保护电路由信号比较放大电路，延时电路、定时鉴幅电路等组成。
在额定负载下，VA信号电压为+3V，它与设定的比较电压3V 相平衡。
因而输出端VB（面板上B点）也为0V。
运算放大器11 脚输出为高电平。
当发生过载时，VA信号电压升高。
1.2倍过载时，VA为
3.6V,VB为3V(此电压由22K可调电位器调整）经过由R28、R24、D16、C1组成的延时电路延时约5-20分钟，充电到12脚的门槛电压，11脚输出变为低电平，经D17使三级管Q1截止，继电器K释放，电磁起动器跳闸，电动机得到保护。
当1.5倍过载时，VA为4.5V,VB为7.5V，经过由R28、DB8、D16、C1组成的延时电路约延时1-3分钟，充电到12脚的门槛电压，11脚输出变为低电平，Q1截止，继电器K释放，起动器跳闸，保护了电动机。
当电动机起动时，起动电流约为6倍额定电流，VA约为18V，它直接经DB5、R26、D16向C1充电，如果电动机起动正常，则VA很快降低为额定负载下的信号电压，如果电动机经8-16秒仍未能起动，由C1充电到13脚的门槛电压，输出变为低电平，Q1 截止，继电器K释放，起动器跳闸，保护电动机免于烧毁。
当电机保护动作后，主电路断电，VA信号电压回零，VB输出为零，电容C1上的电压通过R22、DB8、R28放电，约2分钟后，11脚输出变为高电平，Q1导通，继电器K又吸合，允许起动器再次启动。
此过程称复位。
短路保护：
短路保护电路由运算放大器5、6、7脚及Q2等外围电路组成。
当发生短路时VA约为24V，经过DB9、R16、R15分压后加到运算放大器的5脚，经R14、C9短延时达到触发电平输出翻转成正电平，经过Q2使Q1截止，继电器K释放，开关跳闸，实现了短路保护。
输出端的正电平通过R47、D8反馈到同相输入端，使得在短路信号消失后，也不会自动复位，即实现了自锁，只有断开36V交流电源，重新送电后，输出才又恢复为正电平。
漏电闭锁保护：
漏电闭锁保护电路由运算放大器1、2、3脚及其外围电路组成。
在起动器释放时，+15V电源通过R40、D19辅助常闭接点对电动机及其供电线路的对地绝缘电阻进行监测。
当绝缘电阻较高时，经分压后，得到较高电压输入到同相输入端，其输出为负电平。
当绝缘电阻下降到低于规定的漏电闭锁电阻动作值时，R39端电平下降，输入到集成块的同相输入端的电压低于门槛电压，1脚输出变为正电平，Q2导通，Q1截止，继电器K释放，电磁起动
器不能起动，实现了漏电闭锁。
电源：
保护器的电源电路由交流稳压和直充稳压两级构成。
D4、
D43、R44组成交流稳压电路，输入到集成稳压器，输出稳定的+15V直流电源。
合上隔离开关QS，此时若负荷电路无漏地故障，得电吸合，按下起动按钮，中间继电器ZJ 吸合，接触器KM （CKJ）吸合，电机运转。
按下停止按钮，接触器失电释放，电机停转。

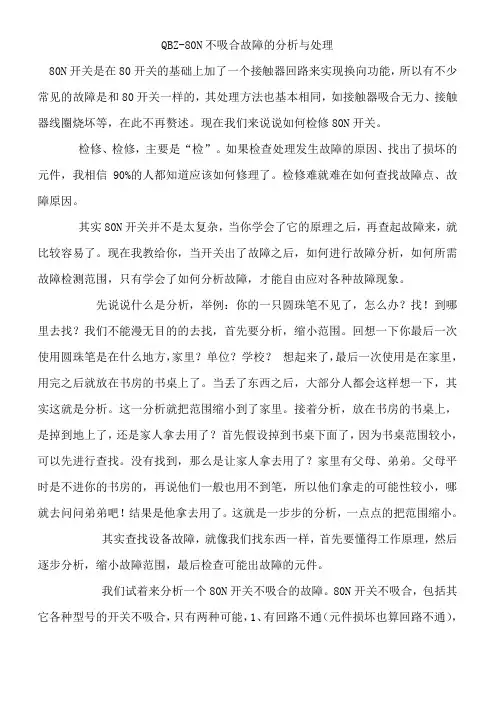

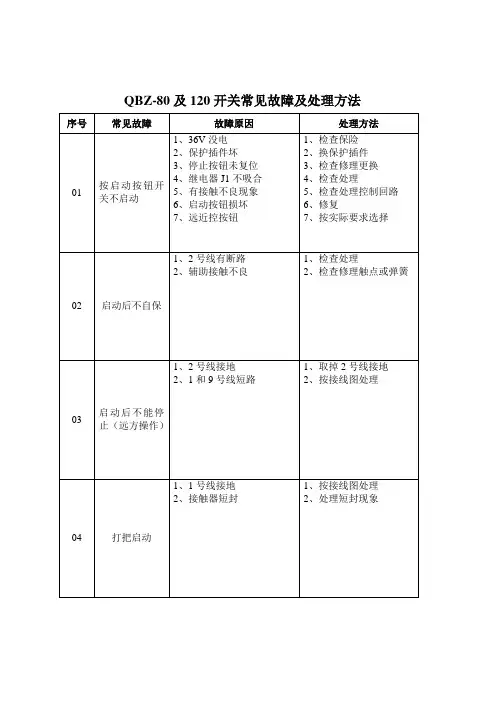

第七节故障诊断与排除故障排除：
CKJ系列真空接触器常见故障及排除方法
真空接触器原理：
起动时，KM1（CKJ1）吸合状态，Q1启动电流大，快速吸合，随着真空接触器吸合，KM1（CKJ1）打开，串入Q2线圈，回路电流变小，实现了启动时大电流吸合，启动结束后小电流维持吸合的转换过程，防止接触器线圈长时间通过大电流而过热或烧坏。
阻容吸收装置
用于吸收在起动器正常或故障分断时所产生的浪涌电压和浪涌电流，保护电气设备和电缆的安全，电容为0.47uF/1000V，串联电阻为RX-8W-1000Ω。
事故案例
检修导致开关烧毁事故
一、事故经过
