烟气连续监测系统操作手册（脱硝）目录本手册只使用于万基电厂脱硝项目CEM系统的操作进行概括性介绍，并未对所有设备的所有操作进行全面详述，每种设备的具体操作请详细阅读设备说明书。

如果本说明书中的叙述与具体设备的说明书有矛盾之处，请以设备的说明书为准。

第一章系统介绍一、烟气连续监测系统简述1、系统任务（1）实现大气污染物排放源的实时连续监测（2）为脱硫、脱硝系统实现系统控制提供测量参数（3）计算污染物排放量，并为环境管理提供数据（4）为炉窑控制提供参数2、监测项目（1）普通烟气监测：NO X、O2（2）脱硝系统：FGD入口、FGD出口监测，根据FGD控制要求配置3、系统组成（1）气态污染物监测装置：测量NO X等（2）烟气参数监测装置：O2（3）系统控制装置：PLC二、气态污染物监测1、监测项目NO X、O22、简介稀释系统采用独特的现场样品预处理的气体采集方式。

在采样探头顶部，通过一个音速小孔进行采样,并用干燥的仪表空气在探头内部进行稀释。

样品气进入分析仪之前不需要除湿处理，因为样品气经过稀释后（稀释比通常选择在100：1至250：1之间），有效地降低了样品的露点温度，使之低于安装地的环境最低温度，从而避免了样品气在环境温度下产生的结露现象；另一方面，样品气虽然经过稀释，但仍为带湿气体，测量过程是典型的湿法测量。

由于稀释探头采样不需要除湿设备，因而无需增加购置除湿设备的成本及其维护费用，除湿设备的损坏会导致湿度增加使样气结露并腐蚀而导致分析仪器故障。

稀释法可以彻底避免样品气在采样管线中冷凝结水，这样就无需加热气体传输管线并可避免许多与其他采样技术伴随而来的麻烦。

这种测定方法不仅避免了除湿过程中产生的NOX损失，而且彻底消除了直接采样法经常发生的由于水份没有从样品中彻底消除而带来的腐蚀影响。

稀释法提供带湿样品气测量数值和带湿烟气流量值，因而不再需要为数据修正提供额外的湿度计。

具有以下优点：●稀释系统大大提高了系统的可靠率，降低了系统运营和维护成本●根据美国的调查，稀释系统的平均运营成本只有直接采样系统的1/3 到1/2●采用探头内瞬间稀释技术，彻底消除冷凝水影响，无需跟踪加热采样管线●稀释后烟气含水量被降低到露点以下，采样管无需加热或保温●彻底避免因为结露而对仪器产生的可能损坏●稀释技术解决了烟气含尘量高而引有的堵塞问题●烟气采样流量只是直接采样系统的100分之一，相应烟气中含尘量也只是100分之一●采用从采样探头开始的全系统动态校准●采用系统校准，保证系统的准确性，最大程度保证昨天精度●样品气传输快，维护工作量小，消耗品用量少●国家技术监督局系统认证，国家环保局认证，ISO9001认证3、稀释采样系统3.1稀释法采样探头探头所有暴露在烟气中的部分，采用的是精心选择的耐热耐蚀的铝铬镍合金Inconel600,镍基铝合金Hastelloy C276或不锈钢304pyrex玻璃等材料，以避免探头在烟气中被腐蚀。

杭州聚光科技烟气在线连续监测系统操作说明书目录阅读说明用户须知非常感谢您选择使用本公司的CEMS-2000烟气排放连续监测系统（以下简称CEMS-2000系统）。

在使用本产品前，请仔细阅读本用户手册。

本手册涵盖产品使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证CEMS-2000烟气排放连续监测系统的正常运行。

同时，相关信息可帮助用户正确使用该产品，并获得准确的分析结果，节省由于咨询等服务产生的额外成本。

概况本手册所介绍的产品在出厂前均经过严格的检验，以确保产品具有一流品质。

同时为了保证其安全、优质的运行，获得正确的分析结果，用户必须严格按照制造商所述使用方法进行系统操作。

另外，恰当的运输、仓储和安装及合理的操作和维护都有助于系统的安全和正常运行。

本手册介绍了日常使用CEMS-2000系统的所有信息。

它为受过专门培训或具有仪器操作控制相关知识（例如自动化技术）的技术人员提供了准确的使用参考。

了解本手册所涉及的安全信息和警告信息，以及如何从技术上对错误进行修正，是对所述产品顺利进行“零危险”安装、试运转和安全运行、维护的先决条件。

本手册对CEMS-2000烟气排放连续监测系统的组成、调试、操作和维护等内容作了详细的说明，同时也简单介绍了CEMS-2000烟气排放连续监测系统内各子系统的原理、构成和性能特点。

各子系统的详细资料，请参考相应得手册或说明书。

注意事项本手册介绍了CEMS-2000系统的具体应用，以及如何启动、操作和维护。

需特别指出的是，本手册中的警告和安全信息至关重要，能有效地避免不恰当的操作。

本手册所述产品的开发、制造、测试都把适当的安全标准放在首位。

因此，如果用户按照本手册指导进行装配、核准使用和维护，可避免因操作不当而造成的常规使用中的财产损失和人身危害。

危险信息为确保用户在使用和维护本仪器时的人身安全，避免财产损失，在本手册中有相关安全及警告信息。

此类信息以特定图标显示，并附有相应的解释文字。

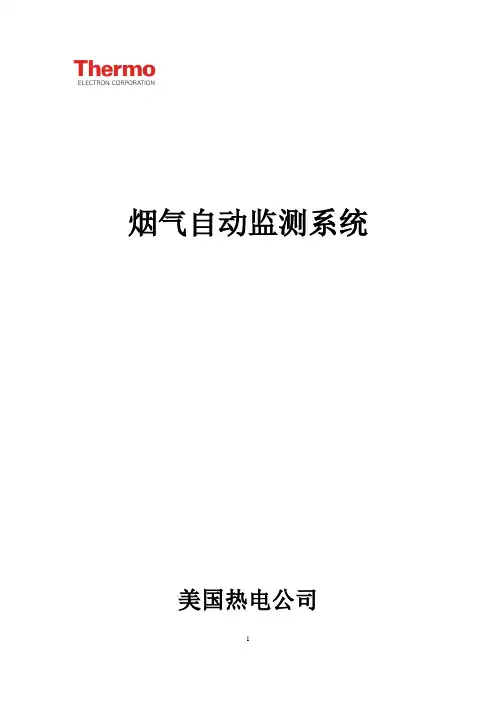

烟气自动监测系统美国热电公司第一章•Thermo烟气自动监测系统介绍•Thermo烟气自动监测系统的选型及设计均建立在易操作、易扩充、高精度及低维护的基础上。

系统用零气按一定比例混合稀释烟气后对烟气进行测量。

本方法满足美国国家环保局40CF60的规范要求。

系统中主要仪器设备包括：1、带有稀释孔的采样探头2、采样管线a、非加热样品传输管线连接探头及仪器间探头控制器的管线为：采样管、校正气管、稀释空气管和真空表管。

b、加热样品传输管线。

根据现场的实际情况，Thermo公司也可配备加热样品传输管线。

3、根据监测项目选择的环境分析仪，安装于特别的仪器柜中：a、Thermo 探头控制器b、Thermo 43C/43i型SO2分析仪c、Thermo 41C/410i型CO2分析仪d、Thermo 42C/42i型NOx分析仪e、Thermo XJ6003型数据采集系统4、零气a、零气发生器b、用户自己提供零气5、校准用标准钢瓶气稀释探头连续抽取少量样品气，样品气通过细过滤后经过几秒的时间清除微小尘粒。

样品气流速由玻璃音响小孔控制，由于玻璃的膨胀系数低，因此流速精度可控制到2%以内。

在实际操作中，稀释空气流经探头且在探头中产生文丘里效应，靠探头中文丘里产生的负压把样品气抽取出来。

玻璃小孔控制样品气流量，因此稀释比由稀释空气的压力和玻璃小孔的尺寸来决定。

通过选择玻璃小孔的尺寸，稀释比可由12 ：1 到350 ：1。

稀释后的样品气水的含量会降低，根据水的含量在周围环境中不结露为原则选稀释孔和稀释比例。

如果选用100 ：1 的稀释孔则意味着样品气中99%的气体是干燥纯净的。

稀释后的样品气正好可以用环境分析仪器来测量，这样就保证了测试精度。

稀释后的样品气经过样品气管通过200SPC探头控制器输送到各分析仪器中去。

校准是通过标准气来完成的。

标准气经过校准气管一直输送到探头中稀释孔前。

这样标准气和样品气流经同样的路径，保证校准的准确。

TGH—YX烟气排放连续监测系统(2012版）用户手册中绿环保科技股份有限公司未经版权持有人的事先书面许可，不得以任何形式或者任何手段，无论是电子的还是书面的(其中包括影印），对本手册任何部分进行复制,也不得将其内容传达给第三方。

本公司保留对本用户手册的最终解释权，内容如有变更，恕不另行通知.本手册涉及的内容是较为完整的CEMS系统构成，具体的系统构成以用户与公司双方达成的合同和销售当时的情况而定.计量器具制造许可证号：晋制00000122号序言感谢您使用我公司的TGH—YX型烟气排放连续监测系统。

烟气排放连续监测系统简称为CEMS.本手册介绍了TGH-YX型烟气排放连续监测系统的组成、原理、安装、调试、操作、维护及质量保证等方面的内容.详细的安装和维护过程请仔细阅读本说明书中各相应章节或联系本公司技术支持。

如果系统出现了故障情况，请立即联系本公司的运营中心.沟通本公司欢迎用户对我们的产品提出宝贵意见和建议，我们会积极地为您提供技术支持。

电话:0351-*******传真：0351—7998009安全在本手册当中，重要的安全注意事项有以下几点：警告表示存在危险，提请用户对操作步骤、实际操作、实际条件等类事项加以注意，如不正确执行或切实遵守，则有可能会导致人身伤害甚至死亡。

小心表示存在危险，提请用户对操作步骤、实际操作、实际条件等类事项加以注意，如不正确执行或切实遵守，则有可能会导致损毁本产品的全部或者部分。

注意对重要信息进行强调。

提请用户对必要的操作步骤、实际操作、实际条件等类事项加以注意。

防静电保护静电放电会直接或间接损坏电子电路。

在触摸/移动设备内部电路或在设备内部接入其他设备时，有可能产生静电损害。

●请在接触电路板前释放身上静电。

应一只手接触导电体，另一只手触摸电路板。

●尽量把持电路板边缘,避免与元器件的直接接触。

环保循环使用可再生材料。

本公司通过的环境管理体系ISO14001认证适合于“TGH-YX型烟气排放连续监测系统（CEMS）设计、开发、生产和服务的环境管理"。

CEMS烟气连续在线监测系统使用说明书CEMS烟气连续监测系统说明书使用说明书- 0 -CEMS烟气连续监测系统说明书目录序号前言 21烟气连续在线监测系统介绍 21.1 概述 21.2 气态污染物连续监测系统 51.3 粉尘，温压流，湿度连续监测子系统 91.4 数据处理与通讯子系统 112系统操作 122.1 系统操作准备 122.2 操作步骤 143维护与维修 143.1 每周维护操作步骤 143.2 日常预防维护 163.3 常见故障排查 194保存和运输 205技术服务和培训 21附件:皮托管说明书，粉尘说明书及图纸- 1 -CEMS烟气连续监测系统说明书前言对大气污染源排放的颗粒物(也称烟尘)、气态污染物(包括二氧化硫、氮氧化物等)进行浓度和排放总量连续监测的装置，被称为“烟气排放连续监测系统”或“烟气连续排放监测系统”。

国际上通用称呼CEMS(Continuous Emission Monitoring System)。

烟气排放连续监测系统不仅能用于排放达标监控和排污计量使用，同时还可以用于设备(除尘、脱硫、锅炉燃烧工况)运行状态检查、故障诊断等。

为了我们共同的蓝天，共有的家园，为最终实现我国的大气污染防治计划，安装在线监测仪意义将显得更为重大～一烟气连续在线监测系统介绍1.1概述烟气连续在线监测系统运用烟气红外采样、后散射烟尘浓度测量、皮托管烟气流速测量及计算机网络通讯技术，实现了固定污染源污染物排放浓度和排放总量的在线连续监测。

同时又针对国内煤种较杂、煤质变化大、污染物排放浓度高、烟气湿度大的状况从技术上进行了改进。

并按照国家标准设计定型，提供专业的中文操作平台及中文报表功能、多组模拟量及开关量输入输出接口，可实现现场总线的连接以及多种通讯方法的选用，使系统运行方便灵活。

烟气连续在线监测系统(CEMS)是功能齐全，整体水平最高的固定污染源在线监测系统。

主要由以下几个子系统组成:1) 固态颗粒物连续监测子系统2) 气态污染物连续监测子系统(SO、NO) 2X3) 烟气含氧量、烟气流量、压力、温度，湿度等烟气参数连续监测子系统4) 数据处理与远程通讯系统如以下示意图:- 2 -CEMS烟气连续监测系统说明书技术特性:, 适合中国国情:系统针对国内燃用的煤种较杂、煤质变化频繁、烟尘和气态污染物排放浓度高、烟气湿度高的状况进行了技术上的改进，因而更适合国内条件运行。

烟气自动监测系统美国热电公司第一章•Thermo烟气自动监测系统介绍•Thermo烟气自动监测系统的选型及设计均建立在易操作、易扩充、高精度及低维护的基础上。

系统用零气按一定比例混合稀释烟气后对烟气进行测量。

本方法满足美国国家环保局40CF60的规范要求。

系统中主要仪器设备包括：1、带有稀释孔的采样探头2、采样管线a、非加热样品传输管线连接探头及仪器间探头控制器的管线为：采样管、校正气管、稀释空气管和真空表管。

b、加热样品传输管线。

根据现场的实际情况，Thermo公司也可配备加热样品传输管线。

3、根据监测项目选择的环境分析仪，安装于特别的仪器柜中：a、Thermo 探头控制器b、Thermo 43C/43i型SO2分析仪c、Thermo 41C/410i型CO2分析仪d、Thermo 42C/42i型NOx分析仪e、Thermo XJ6003型数据采集系统4、零气a、零气发生器b、用户自己提供零气5、校准用标准钢瓶气稀释探头连续抽取少量样品气，样品气通过细过滤后经过几秒的时间清除微小尘粒。

样品气流速由玻璃音响小孔控制，由于玻璃的膨胀系数低，因此流速精度可控制到2%以内。

在实际操作中，稀释空气流经探头且在探头中产生文丘里效应，靠探头中文丘里产生的负压把样品气抽取出来。

玻璃小孔控制样品气流量，因此稀释比由稀释空气的压力和玻璃小孔的尺寸来决定。

通过选择玻璃小孔的尺寸，稀释比可由12 ：1 到350 ：1。

稀释后的样品气水的含量会降低，根据水的含量在周围环境中不结露为原则选稀释孔和稀释比例。

如果选用100 ：1 的稀释孔则意味着样品气中99%的气体是干燥纯净的。

稀释后的样品气正好可以用环境分析仪器来测量，这样就保证了测试精度。

稀释后的样品气经过样品气管通过200SPC探头控制器输送到各分析仪器中去。

校准是通过标准气来完成的。

标准气经过校准气管一直输送到探头中稀释孔前。

这样标准气和样品气流经同样的路径，保证校准的准确。

温压流一体监测仪使用说明书.生产制造商：鼎研科技有限责任公司1概述温压流一体监测仪（以下简称温压流监测仪）由S型皮托管、热电阻、微压差/绝压传感器组、反吹单元和信号控制处理器等组成，是专门针对烟气排放监测的高尘、高温、高湿和高腐蚀环境而开发的一体式流速、动压、静压、烟温监测仪，符合国家相关标准的要求，适用于烟气排放连续监测系统（CEMS）进行烟气流速、压力、温度及流量的实时连续测量。

2技术特点●可实时测量烟气的流速、动压、静压和温度，通过4路模拟信号4~20mA有源输出。

●自动定时或手动对动压和流速校零。

●液晶显示各测量数据和信号，可直接读数，便于调试。

●测量精度高，可靠性好，可长期连续工作。

●分体式结构，皮托管都有300mm的伸缩调整围。

●配备自动反吹单元，可定时清理皮托管的颗粒物，反吹间隔时间可设定。

●自带气罐，保证足够的脉冲反吹气进行有效的吹扫。

●安装和接线便捷，维护量低。

●体积小，结构紧凑，需要的安装空间小。

3技术指标反吹单元电磁阀电源：220V AC，反吹时间：4s，反吹间隔时间：可设为1、2、4、8小时或不反吹。

出厂设为每4小时反吹一次。

反吹气源要求：仪表气，压力为0.3~0.8MPa（表压），配备减压阀和表头。

最大不得超过0.8MPa。

自动校零：可设定间隔时间进行自动校正动压和流速的零点。

皮托管长度：1000mm、1500mm、1800mm；每根皮托管都有300mm的伸缩调整围。

机箱尺寸：350mm×240mm×160mm整机重量（含法兰）：约10kg安装环境要求：温度：-25~65℃，振动：加速度小于1g。

工作电源：220V AC， 1.5A。

4仪器原理和结构温压流监测仪是采用皮托管法来实现烟气流速的测量。

利用皮托管、压力传感器和温度传感器测出烟气的动压、静压和温度，这些参数与被测烟气流速呈一定比例关系，从而可定量烟气的流速。

详见附录。

温压流监测仪由S型皮托管、热电阻、微压差/绝压传感器组、反吹单元和信号控制处理器等组成，整机为全不锈钢分体式结构。

烟气连续在线监测系统目录使用说明书前言附件：皮托管说明书，粉尘说明书及图纸对大气污染源排放的颗粒物（也称烟尘）、气态污染物（包括二氧化硫、氮氧化物等）进行浓度和排放总量连续监测的装置，被称为“烟气排放连续监测系统”或“烟气连续排放监测系统”。

国际上通用称呼CEMS（Continuous Emission Monitoring System）。

烟气排放连续监测系统不仅能用于排放达标监控和排污计量使用，同时还可以用于设备（除尘、脱硫、锅炉燃烧工况）运行状态检查、故障诊断等。

为了我们共同的蓝天，共有的家园，为最终实现我国的大气污染防治计划，安装在线监测仪意义将显得更为重大！一烟气连续在线监测系统介绍1.1概述烟气连续在线监测系统运用烟气红外采样、后散射烟尘浓度测量、皮托管烟气流速测量及计算机网络通讯技术，实现了固定污染源污染物排放浓度和排放总量的在线连续监测。

同时又针对国内煤种较杂、煤质变化大、污染物排放浓度高、烟气湿度大的状况从技术上进行了改进。

并按照国家标准设计定型，提供专业的中文操作平台及中文报表功能、多组模拟量及开关量输入输出接口，可实现现场总线的连接以及多种通讯方法的选用，使系统运行方便灵活。

烟气连续在线监测系统（CEMS）是功能齐全，整体水平最高的固定污染源在线监测系统。

主要由以下几个子系统组成：1)固态颗粒物连续监测子系统2)气态污染物连续监测子系统（SO2、NO X）3)烟气含氧量、烟气流量、压力、温度，湿度等烟气参数连续监测子系统4)数据处理与远程通讯系统如以下示意图：技术特性：✧适合中国国情：系统针对国内燃用的煤种较杂、煤质变化频繁、烟尘和气态污染物排放浓度高、烟气湿度高的状况进行了技术上的改进，因而更适合国内条件运行。

✧维护量小：系统运行中所吸取的烟气量极少，使系统所维护周期大大延长。

✧全线在线标定：系统标定时，通过探头控制器和分析仪实现零标及跨标功能，完成全系统的在线标定，从而在最大程度上保证了系统的测量精度。

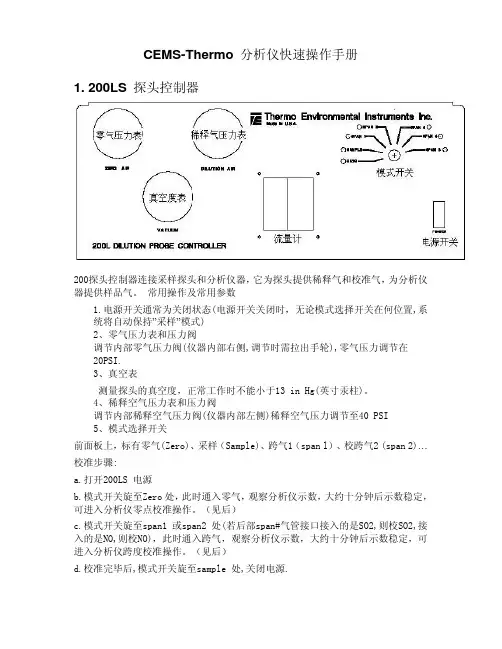

CEMS-Thermo 分析仪快速操作手册1. 200LS 探头控制器200探头控制器连接采样探头和分析仪器，它为探头提供稀释气和校准气，为分析仪器提供样品气。

常用操作及常用参数1.电源开关通常为关闭状态(电源开关关闭时，无论模式选择开关在何位置,系统将自动保持”采样”模式)2、零气压力表和压力阀调节内部零气压力阀(仪器内部右侧,调节时需拉出手轮),零气压力调节在20PSI.3、真空表测量探头的真空度，正常工作时不能小于13 in Hg(英寸汞柱)。

4、稀释空气压力表和压力阀调节内部稀释空气压力阀(仪器内部左侧)稀释空气压力调节至40 PSI5、模式选择开关前面板上，标有零气(Zero)、采样（Sample)、跨气1（span l）、校跨气2 (span 2)…校准步骤:a.打开200LS 电源b.模式开关旋至Zero 处，此时通入零气，观察分析仪示数，大约十分钟后示数稳定，可进入分析仪零点校准操作。

（见后）c.模式开关旋至span1 或span2 处(若后部span#气管接口接入的是SO2,则校SO2,接入的是NO,则校NO)，此时通入跨气，观察分析仪示数，大约十分钟后示数稳定，可进入分析仪跨度校准操作。

（见后）d.校准完毕后,模式开关旋至sample 处,关闭电源.2. 43i 型脉冲紫外荧光法SO2 分析仪主菜单主菜单包含数个子菜单，如下图所示,按MENU 键进入根据不同的功能，仪器的参数和特性被划分到个子菜单中。

用 和 键可将光标移到各子菜单名上。

当从运行屏直接进入主菜单时，用 ENTER键来选择一个子菜单。

按MENU 键可逐级返回,按RUN 键直接退回运行界面.量程 已设置好,通常不改动平均时间 通常设置为60S校准因数 只作检查用仪器控制 详见手册诊断 详见手册报警 有报警显示时查看CALIBRATION 仪器校准校零操作200探头控制器,通入零气10分钟以上,待分析仪示数稳定后。

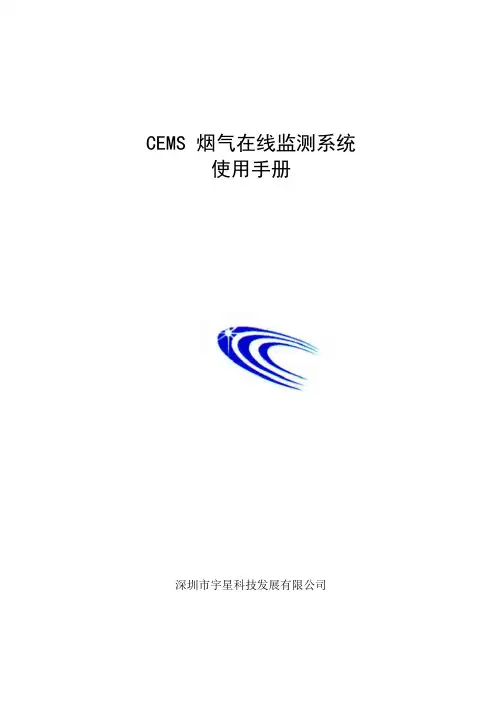

CEMS 烟气在线监测系统使用手册深圳市宇星科技发展有限公司目录第一章概述 (3)1.1 系统配置要求 (3)1.2 软件功能介绍 (4)第二章 CEMS远程监测系统使用 (5)1．系统 (5)1.1 用户登录 (5)1.2注销用户 (7)2．设置 (7)2.1 系统参数设置 (7)2.2 监测参数设置 (11)2.3 用户管理 (15)3．控制 (17)3.1 设备控制 (17)3.2 设备维护 (17)4．报表 (18)4．1 一分钟报表 (21)4．2 5分钟报表 (22)4．3 30分钟报表 (23)4．4 日报表 (24)4．5 月报表 (24)4．6 年报表 (24)4．7 设置分钟报表 (25)4．8 系统日志 (25)第一章概述CEMS烟气在线监测系统是深圳市宇星科技发展有限公司，为监测工业固定污染源而开发的一套无人值守、24小时工作的连续监测系统。

该软件以Windows 2000或XP为系统运行平台，采用结构化和网络化的设计原则，经扩展后，亦可作为大型环境监测网的数据服务中心。

系统原理：通过一个或多个前端数据采集器采集信息,信号通过数模转换后通过Modbus 等协议传人工控机，工控通过计算,转换等加工处理得到实时数据,并把实时数据以图文曲线的方式显示给用户,让用户不但能看到实时数据,还可以看到监测项目的历史趋势图和系统的运行状态等,同时,系统把实时数据存入数据库,生成日、月、年报表和各种统计信息报表，报表可以导出或者打印出来，还可以通过接口把实时数据传送给环保处实现联网监测。

1.1 系统配置要求硬件要求：(1)、Intel奔腾500Mhz以上的CPU；(2)、内存64MB以上；(3)、硬盘剩余空间在500MB以上；(4)、高彩或真彩系列显示卡及显示器；软件要求：(1)、操作系统Windows 2000或XP专业版或服务器版；(2)、数据库系统SQL Server 2000；1.2 软件功能介绍CEMS远程监测系统软件采用模块化结构设计，在多任务系统，多个功能可同时执行；中文图形界面，操作简单、明了。

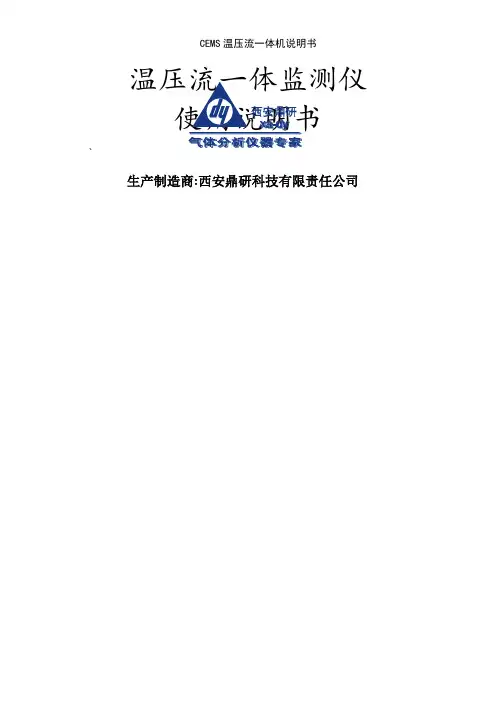

、生产制造商:西安鼎研科技有限责任公司1概述温压流一体监测仪(以下简称温压流监测仪)由S型皮托管、热电阻、微压差/绝压传感器组、反吹单元与信号控制处理器等组成,就是专门针对烟气排放监测的高尘、高温、高湿与高腐蚀环境而开发的一体式流速、动压、静压、烟温监测仪,符合国家相关标准的要求,适用于烟气排放连续监测系统(CEMS)进行烟气流速、压力、温度及流量的实时连续测量。

2技术特点●可实时测量烟气的流速、动压、静压与温度,通过4路模拟信号4~20mA有源输出。

●自动定时或手动对动压与流速校零。

●液晶显示各测量数据与信号,可直接读数,便于调试。

●测量精度高,可靠性好,可长期连续工作。

●分体式结构,皮托管都有300mm的伸缩调整范围。

●配备自动反吹单元,可定时清理皮托管内的颗粒物,反吹间隔时间可设定。

●自带气罐,保证足够的脉冲反吹气进行有效的吹扫。

●安装与接线便捷,维护量低。

●体积小,结构紧凑,需要的安装空间小。

3技术指标反吹单元电磁阀电源:220V AC,反吹时间:4s,反吹间隔时间:可设为1、2、4、8小时或不反吹。

出厂设为每4小时反吹一次。

反吹气源要求:仪表气,压力为0、3~0、8MPa(表压),配备减压阀与表头。

最大不得超过0、8MPa。

自动校零:可设定间隔时间进行自动校正动压与流速的零点。

皮托管长度:1000mm、1500mm、1800mm;每根皮托管都有300mm的伸缩调整范围。

机箱尺寸:350mm×240mm×160mm整机重量(含法兰):约10kg安装环境要求:温度:-25~65℃,振动:加速度小于1g。

工作电源:220V AC, 1、5A。

4仪器原理与结构温压流监测仪就是采用皮托管法来实现烟气流速的测量。

利用皮托管、压力传感器与温度传感器测出烟气的动压、静压与温度,这些参数与被测烟气流速呈一定比例关系,从而可定量烟气的流速。

详见附录。

温压流监测仪由S型皮托管、热电阻、微压差/绝压传感器组、反吹单元与信号控制处理器等组成,整机为全不锈钢分体式结构。

温压流一体监测仪使用说明书.生产制造商：西安鼎研科技有限责任公司1概述温压流一体监测仪（以下简称温压流监测仪）由S型皮托管、热电阻、微压差/绝压传感器组、反吹单元和信号控制处理器等组成，是专门针对烟气排放监测的高尘、高温、高湿和高腐蚀环境而开发的一体式流速、动压、静压、烟温监测仪，符合国家相关标准的要求，适用于烟气排放连续监测系统（CEMS）进行烟气流速、压力、温度及流量的实时连续测量。

2技术特点●可实时测量烟气的流速、动压、静压和温度，通过4路模拟信号4~20mA有源输出。

●自动定时或手动对动压和流速校零。

●液晶显示各测量数据和信号，可直接读数，便于调试。

●测量精度高，可靠性好，可长期连续工作。

●分体式结构，皮托管都有300mm的伸缩调整范围。

●配备自动反吹单元，可定时清理皮托管内的颗粒物，反吹间隔时间可设定。

●自带气罐，保证足够的脉冲反吹气进行有效的吹扫。

●安装和接线便捷，维护量低。

●体积小，结构紧凑，需要的安装空间小。

3技术指标反吹单元电磁阀电源：220VAC，反吹时间：4s，反吹间隔时间：可设为1、2、4、8小时或不反吹。

出厂设为每4小时反吹一次。

反吹气源要求：仪表气，压力为0.3~0.8MPa（表压），配备减压阀和表头。

最大不得超过0.8MPa。

自动校零：可设定间隔时间进行自动校正动压和流速的零点。

皮托管长度：1000mm、1500mm、1800mm；每根皮托管都有300mm的伸缩调整范围。

机箱尺寸：350mm×240mm×160mm整机重量（含法兰）：约10kg安装环境要求：温度：-25~65℃，振动：加速度小于1g。

工作电源：220VAC，1.5A。

4仪器原理和结构温压流监测仪是采用皮托管法来实现烟气流速的测量。

利用皮托管、压力传感器和温度传感器测出烟气的动压、静压和温度，这些参数与被测烟气流速呈一定比例关系，从而可定量烟气的流速。

详见附录。

温压流监测仪由S型皮托管、热电阻、微压差/绝压传感器组、反吹单元和信号控制处理器等组成，整机为全不锈钢分体式结构。

YB-06-300A烟尘监测仪透射式说明书青岛·佳明二OO八年五月一、注意事项1.1、安全注意事项：1.1.1、该设备属精密仪器，请在说明书记载的环境下使用，以免加速产品的损坏和老化，并注意妥当存放和搬运。

1.1.2、本仪器在特定的环境下安装，非专职人员不得进行安装。

1.1.3、工程施工时，切勿将粉末和线头落入机柜内，防止造成火灾、故障等。

1.1.4、电路和气路连接，要紧固牢固，以免接触不良影响仪器正常运行。

1.1.5、通电运行时，请不要打开面板和触及带电装置，防止发生危险。

1.1.6、请注意保持机柜通风良好，以免因柜内过热，损坏部件。

1.2、使用条件：1.2.1、工作温度：-20℃～+40℃，工作湿度：≤85%。

1.2.2、监测条件：压力：±5kPa 温度：0～300℃流速：0～30m/s。

1.2.3、电源：AC220V±10%,50±5HZ，1kW。

气源：压力0.2～0.3MPa，流量0.3m3 /h。

保护地，接触电阻≤8Ω。

独立的工作接地，接触电阻≤8Ω。

二、结构原理2．1 仪表组成烟尘检测仪由仪表、发射、反射、安装和吹扫等单元组成，如图所示。

仪器系统图2．1．1 发射单元由光源、透射探测器、参比探测器、聚光镜和光学机构组成，是仪表的核心。

2．1．2 反射单元由反射镜和光学调整支架组成，主要把发射单元发出的光再按原路反射回去。

2．1．3 测量仪表由探测光和参比光电路，光源电路，键盘/显示器、数据处理器和信号输出等组成。

2．1．4吹扫单元由吹扫过滤器、气源和气路等组成，在镜头前形成风幕，保护镜头不受污染。

2．1．5 安装附件包括安装法兰和安装支架等。

三、操作与校准3.1 仪器操作3．1．1仪表具有手动/自动控制功能，详细见附录3．1．2 校零、校暗和校标等校准操作。

3．1．3 数据查询，可以查询AD量、开关量和监测数据。

3．1．4 参数设置，可以修改仪表的设置参数，修正测量数据。

CEMS全参数系统说明CEMS（Continuous Emission Monitoring System）是一种用于监测和记录环境中有害气体和颗粒物浓度的系统。

CEMS系统的设计和操作是根据国际和国内环境保护法规的要求，以及企业自身的环境保护需求而制定的。

本文将详细介绍CEMS系统的全参数，并对其主要组成部分进行说明。

CEMS系统的主要参数包括排放气体持续监测、排放颗粒物持续监测、排放温度、排放流速、湿度和气压。

对这些参数的监测和记录可以帮助企业合规运营、保护环境、防止污染。

首先是排放气体持续监测参数。

CEMS系统可以监测和记录各种废气中的有害气体的浓度，例如二氧化硫、氮氧化物、氯气、氯化氢等。

这些有害气体在环境中过高浓度会对人体健康和环境产生危害。

CEMS系统可以通过使用气体分析仪器来准确测定这些气体的浓度，帮助企业及时采取有效的措施来减少排放。

其次是排放颗粒物持续监测参数。

颗粒物是指在气体中悬浮的固体或液态微小颗粒，例如烟尘、石棉、氯化钠等。

排放颗粒物持续监测是CEMS系统的重要功能之一、它可以使用颗粒物分析仪器来测定颗粒物的浓度、大小和形状。

通过监测颗粒物的排放情况，企业可以判断排放风险并采取相应的防治措施，以减少对环境的污染。

另一个重要参数是排放温度。

CEMS系统可以监测和记录企业废气中的温度变化。

温度的升高或降低可能意味着能源浪费或设备故障。

通过监测排放温度，企业可以及时发现问题并采取措施进行调整，以提高能源利用效率和保证设备的正常运行。

排放流速是CEMS系统的另一个重要参数。

它可以帮助企业了解废气排放的速度和流量。

过高或过低的排放流速可能会导致能源浪费或环境污染。

CEMS系统可以通过流速计等仪器来监测和记录排放流速，以便企业调整和控制排放流量，以满足环境保护的要求。

湿度和气压是影响排放气体和颗粒物浓度的重要因素。

湿度和气压的变化会对测量和分析结果产生影响。

因此，CEMS系统也需要监测和记录这些参数，以保证测量结果的准确性和可比性。

温压流一体监测仪使用说明书.生产制造商：鼎研科技有限责任公司1概述温压流一体监测仪（以下简称温压流监测仪）由S型皮托管、热电阻、微压差/绝压传感器组、反吹单元和信号控制处理器等组成，是专门针对烟气排放监测的高尘、高温、高湿和高腐蚀环境而开发的一体式流速、动压、静压、烟温监测仪，符合国家相关标准的要求，适用于烟气排放连续监测系统（CEMS）进行烟气流速、压力、温度及流量的实时连续测量。

2技术特点●可实时测量烟气的流速、动压、静压和温度，通过4路模拟信号4~20mA有源输出。

●自动定时或手动对动压和流速校零。

●液晶显示各测量数据和信号，可直接读数，便于调试。

●测量精度高，可靠性好，可长期连续工作。

●分体式结构，皮托管都有300mm的伸缩调整围。

●配备自动反吹单元，可定时清理皮托管的颗粒物，反吹间隔时间可设定。

●自带气罐，保证足够的脉冲反吹气进行有效的吹扫。

●安装和接线便捷，维护量低。

●体积小，结构紧凑，需要的安装空间小。

3技术指标反吹单元电磁阀电源：220V AC，反吹时间：4s，反吹间隔时间：可设为1、2、4、8小时或不反吹。

出厂设为每4小时反吹一次。

反吹气源要求：仪表气，压力为0.3~0.8MPa（表压），配备减压阀和表头。

最大不得超过0.8MPa。

自动校零：可设定间隔时间进行自动校正动压和流速的零点。

皮托管长度：1000mm、1500mm、1800mm；每根皮托管都有300mm的伸缩调整围。

机箱尺寸：350mm×240mm×160mm整机重量（含法兰）：约10kg安装环境要求：温度：-25~65℃，振动：加速度小于1g。

工作电源：220V AC， 1.5A。

4仪器原理和结构温压流监测仪是采用皮托管法来实现烟气流速的测量。

利用皮托管、压力传感器和温度传感器测出烟气的动压、静压和温度，这些参数与被测烟气流速呈一定比例关系，从而可定量烟气的流速。

详见附录。

温压流监测仪由S型皮托管、热电阻、微压差/绝压传感器组、反吹单元和信号控制处理器等组成，整机为全不锈钢分体式结构。
