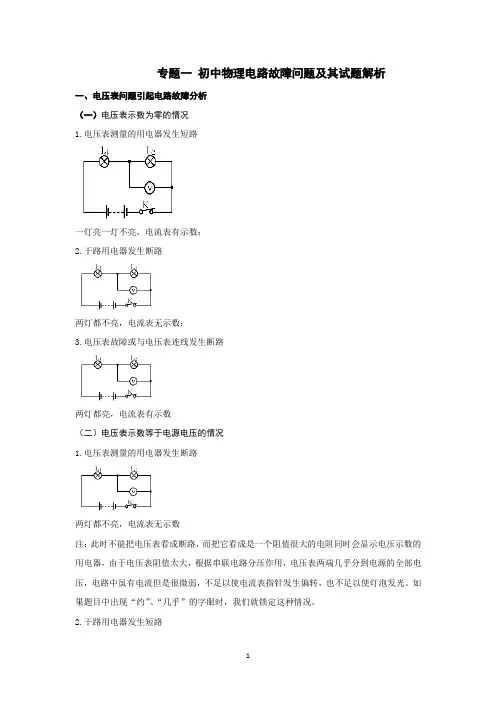

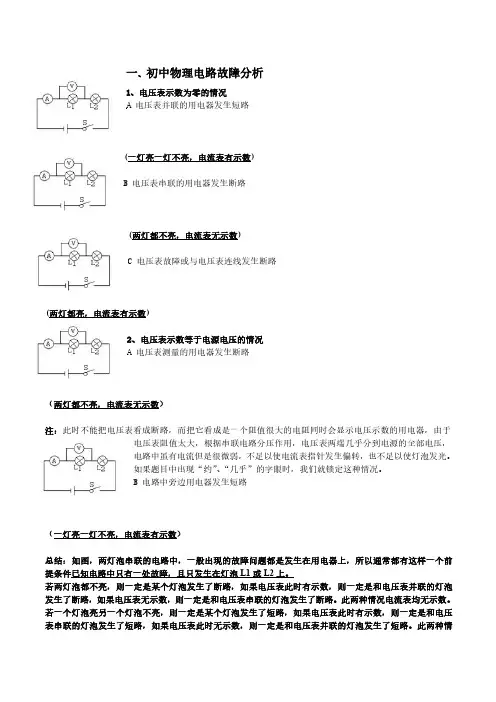

专题一初中物理电路故障问题及其试题解析一、电压表问题引起电路故障分析（一）电压表示数为零的情况1.电压表测量的用电器发生短路一灯亮一灯不亮，电流表有示数；2.干路用电器发生断路两灯都不亮，电流表无示数；3.电压表故障或与电压表连线发生断路两灯都亮，电流表有示数（二）电压表示数等于电源电压的情况1.电压表测量的用电器发生断路两灯都不亮，电流表无示数注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。

如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。

2.干路用电器发生短路一灯亮一灯不亮，电流表有示数（三）用电压表判断电路故障例题及其解析【例题】如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A．灯L断路B．灯L短路C．变阻器R断路D．变阻器R短路答案:B解析:小灯泡不发光说明灯泡短路或灯泡断路或滑动变阻器断路，电流表有示数，安说明电路不可能是断路，是短路，滑动变阻器短路时，灯泡会发光，故电路中存在的故障可能是小灯泡短路，电压表测量的是一段导线两端的电压，电压为0，B正确,选B。

二、电流表无读数引起电路故障分析电流表有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况：1.断路；2.电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联）3.用电流表判断电路故障例题及其解析【例题】在如图所示的电路中，R1=R2，电键S闭合后，电路正常工作，电流表和电压表的示数分别为I0，U0，过一段时间后一个电表示数变大，一个电表示数变小。

已知电路中仅有一处故障，且只发生在电阻R1、R2上，请根据相关信息写出电表的示数及相应的故障。

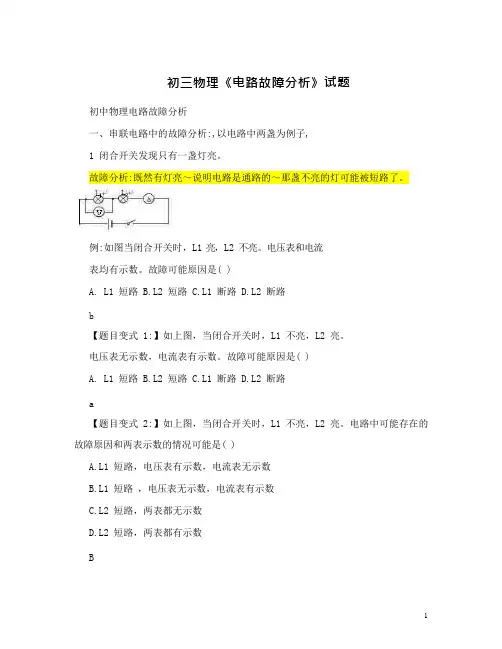

初三物理《电路故障分析》试题初中物理电路故障分析一、串联电路中的故障分析:,以电路中两盏为例子,1 闭合开关发现只有一盏灯亮。

故障分析:既然有灯亮～说明电路是通路的～那盏不亮的灯可能被短路了。

例:如图当闭合开关时，L1 亮，L2 不亮。

电压表和电流表均有示数。

故障可能原因是( )A. L1 短路B.L2 短路C.L1 断路D.L2 断路b【题目变式 1:】如上图，当闭合开关时，L1 不亮，L2 亮。

电压表无示数，电流表有示数。

故障可能原因是( )A. L1 短路B.L2 短路C.L1 断路D.L2 断路a【题目变式 2:】如上图，当闭合开关时，L1 不亮，L2 亮。

电路中可能存在的故障原因和两表示数的情况可能是( )A.L1 短路，电压表有示数，电流表无示数B.L1 短路，电压表无示数，电流表有示数C.L2 短路，两表都无示数D.L2 短路，两表都有示数B2 开始时两盏灯都亮～一段时间后发现两盏都不亮。

故障分析:既然所有灯都不亮了～说明电路中存在断路现象。

即此时电路是开路的。

常用判断方法:用电压表依次测试某段两端～有读数或者无读数～以此判断故障的原因。

电压表有读数:说明有电流通过电压表～此时连接电压表的电路应该是通路的。

电压表无读数:说明没有电流通过电压表～此时连接电压表的电路是开路的。

例: 如图 6 所示的电路，开关 S 闭合时，发现 L1、L2 都不亮，用电压表逐段测量，结果是 Uad=6v, Uab=0, Ubc=0, Ucd=6V, 该电路的故障可能是( )A、开关 S 接触不良;B、灯 L1 断路;C、灯 L2 短路;D、灯 L2 的灯丝断了d总结:1.串联电路中如果有一盏灯亮，另外一盏灯不亮。

说明这个电路可能发生了短路现象，谁不亮谁短路。

2.串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。

二、并联电路中的故障分析:,以电路中两盏为例子,1闭合开关发现只有一盏灯亮。

故障分析:既然有一灯亮～说明这一灯亮的电路是通路的～那盏不亮的灯一定是开路。

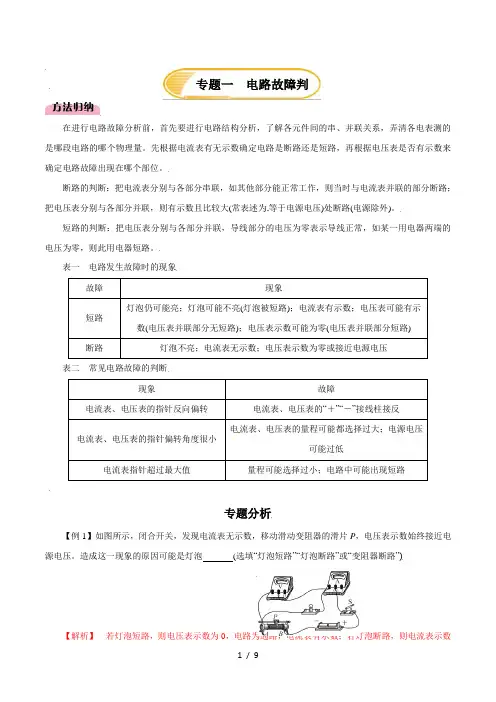

专题一电路故障判在进行电路故障分析前，首先要进行电路结构分析，了解各元件间的串、并联关系，弄清各电表测的是哪段电路的哪个物理量。

先根据电流表有无示数确定电路是断路还是短路，再根据电压表是否有示数来确定电路故障出现在哪个部位。

断路的判断：把电流表分别与各部分串联，如其他部分能正常工作，则当时与电流表并联的部分断路；把电压表分别与各部分并联，则有示数且比较大(常表述为等于电源电压)处断路(电源除外)。

短路的判断：把电压表分别与各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。

表一电路发生故障时的现象故障现象灯泡仍可能亮；灯泡可能不亮(灯泡被短路)；电流表有示数；电压表可能有示短路数(电压表并联部分无短路)；电压表示数可能为零(电压表并联部分短路) 断路灯泡不亮；电流表无示数；电压表示数为零或接近电源电压表二常见电路故障的判断现象故障电流表、电压表的指针反向偏转电流表、电压表的“＋”“－”接线柱接反电流表、电压表的量程可能都选择过大；电源电压电流表、电压表的指针偏转角度很小可能过低电流表指针超过最大值量程可能选择过小；电路中可能出现短路专题分析【例1】如图所示，闭合开关，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始终接近电源电压。

造成这一现象的原因可能是灯泡(选填“灯泡短路”“灯泡断路”或“变阻器断路”)【解析】若灯泡短路，则电压表示数为0，电路为通路，电流表有示数；若灯泡断路，则电流表示数为0，电压表串联在电路中，测电源电压，故移动滑动变阻器的滑片P，电压表示数始终接近电源电压；若变阻器断路，整个电路断路，则两表都没有示数。

【答案】断路【例2】如图所示电路，闭合开关后，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表示数仍明显偏转，造成此现象的原因可能是（）A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路D．乙灯泡断路【解析】由图可知，该电路为并联电路，电流表测量乙灯泡的电流，电压表测量电源电压。

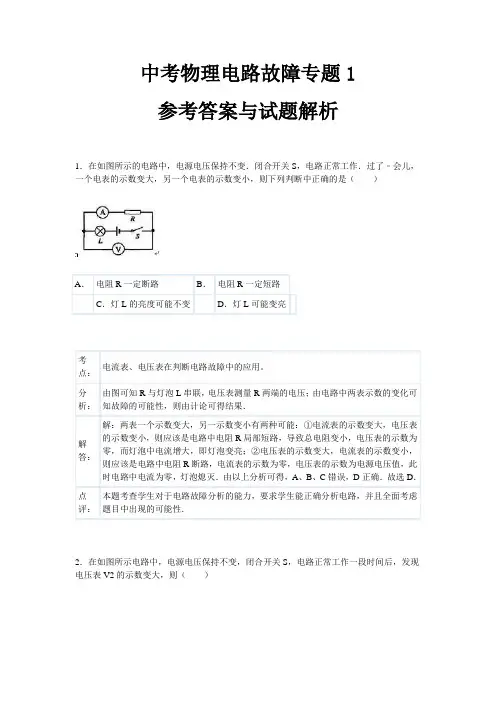

中考物理电路故障专题1参考答案与试题解析1．在如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了﹣会儿，一个电表的示数变大，另一个电表的示数变小，则下列判断中正确的是（）A．电阻R一定断路B．电阻R一定短路C．灯L的亮度可能不变D．灯L可能变亮考点：电流表、电压表在判断电路故障中的应用。

分析：由图可知R与灯泡L串联，电压表测量R两端的电压；由电路中两表示数的变化可知故障的可能性，则由计论可得结果．解答：解：两表一个示数变大，另一示数变小有两种可能：①电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；②电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、C错误，D正确．故选D．点评：本题考查学生对于电路故障分析的能力，要求学生能正确分析电路，并且全面考虑题目中出现的可能性．2．在如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后，发现电压表V2的示数变大，则（）A．灯L的灯丝可能已烧断B．灯L亮度可能不变C．电阻R可能断路D．电阻R可能短路考点：电流表、电压表在判断电路故障中的应用。

专题：动态预测题。

分析：分析电路图，电阻和灯泡串联，电压表V1测量的是串联电路两端的总电压（电源电压），电压表V2测量的是电阻R两端的电压．电压表V1测量的是串联电路两端的总电压（电源电压），无论两灯发生什么故障，其示数不变；故V2的示数变大由短路和断路故障进行分析．解答：解：A、若灯L的灯丝烧断，则电路处于开路，V2不能与电源相连，则V2的示数等于零，故A不可能；B、因电压表V2的示数变大，且电阻和灯泡串联，则灯L两端的电压一定会发生变化，所以亮度不变是不可能的；C、若电阻R断路则灯泡与电压表V2串联，因电压表的内阻很大，灯泡不亮，电压表V2测电源电压，故示数会变大，所以电阻R可能断路；符合题意．D、如果电阻R短路，则对电压表V2也会短路，示数为零，故电阻R不可能短路．故选C．点评：电路故障在灯或电阻上，了解它们短路或断路时对电路的影响是本题的关键．3．（2002•上海）在如图所示的电路中，电源电压不变．闭合电键K后，灯Ll、L2都发光．一段时间后，其中的一盏灯突然熄灭，而电压表V1的示数变大，电压表V2的示数变小．则产生这一现象的原因是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路考点：电流表、电压表在判断电路故障中的应用。

初中物理电路故障分析题讲解（含答案）现象1：用电器不工作（1）串联电路：如果其他用电器均不能工作，说明某处发生断路；如果其他用电器仍在工作，说明该用电器被短路了。

（2）并联电路：如果所有用电器均不工作，则干路发生断路；如果其他用电器仍工作，则该用电器所在支路发生断路。

现象2：电流表示数正常，电压表无示数（1）分析：“电流表示数正常”表明电流表所在的电路为通路，“电压表无示数”表明无电流通过电压表。

（2）故障原因：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。

现象3：电流表无示数，电压表有示数（1）分析：“电流表无示数”说明电流很小或几乎无电流通过电流表，“电压表有示数”表明电路中有电流通过。

（2）故障原因：①电流表短路；②和电压表并联的用电器断路。

现象4：电流表、电压表均无示数（1）分析：“电流表、电压表均无示数”表明无电流通过两表. （2）故障原因：①两表同时短路；②干路断路导致无电流.练一练1.在探究串联电路电流规律的实验中，错将开关接在L1两端，电路图如图所示，其中电源电压保持不变. 由于其中一个灯泡可能出现了故障，当开关S闭合前后，电流表指针所在的位置不变，下列判断中正确的是：第1题图A. 若灯L2都不发光，则只有L1短路B. 若灯L2都不发光，则只有L1断路C. 若灯L2都发光，则只有L1短路D. 若灯L2都发光，则只有L1断路2. 如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮. 出现这一现象的原因可能是（）第2题图A. 灯泡L2短路了B. 滑动变阻器短路了C. 灯泡L2灯丝断了D. 滑动变阻器接触不良3. 如图所示的电路，电源电压恒定不变，闭合开关S后，电流表、电压表均有一定的示数. 现在由于其中一个电阻突然发生了故障，导致电流表示数变小了些，电压表示数变大了些. 那么，这个故障可能是（）第3题图A. R1短路B. R2断路C. R3断路D. R3短路4. 小雨在做测定小灯泡额定功率的实验中，将正常的电流表、电压表接入电路，如图所示．当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器的滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）第4题图Ａ. 开关接触不良Ｂ. 小灯泡短路Ｃ. 小灯泡的钨丝断了Ｄ. 滑动变阻器接触不良5. 实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光. 此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了. 这是为什么呢？他们提出猜想：猜想一：可能L1处发生开路；猜想二：可能L1处发生短路.第5题图（1）根据_____（选填“串联”或“并联”）电路的特点. 可知猜想一是不正确的。

物理中考专题电路故障分析及详解一、单选题1．如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。

若电路只有一处故障，则故障可能是（）A．L断路B．R断路C．R短路D．电流表断路2．如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（）A．电阻R断路B．电阻R短路C．灯L断路D．灯L短路3．如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。

假设导线连接良好，电路只有一处故障。

则电路中的故障是（）A．开关S断路B．小灯泡L断路C．滑动变阻器R短路D．滑动变阻器R断路4．如图所示的电路中,电源电压恒定,闭合开关S,灯L1、L2都发光,一段时间后,有一盏灯突然熄灭,电流表无示数,电压表有示数电路故障可能是（）A．L1短路B．L1断路C．L2短路D．L2断路5．如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（）A．一定是灯泡L1断路B．一定是灯泡L2断路C．可能是灯泡L1短路D．可能是灯泡L2短路6．某同学利用如图所示电路进行实验，电源电压保持不变，电流表电阻忽略不计，闭合开关后，L1和L2正常发光，两个电表都有示数．下列说法正确的是A．过了一会儿后，两个电表的示数都变为零，这时电路发生的故障可能是灯泡1L断路B．若电路中的故障，只有电流表断路，此时2L不能发光，1L仍能正常发光C．若电路中的故障，只有2L断路，此时1L能正常发光，两个电表示数不变D．若电路中的故障，只有灯2L短路，则电流表可能被烧坏7．如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。

一段时间之后，一个电表示数变小，另一个不变，则故障可能是（）A．L1开路B．L1短路C．L2开路D．L2短路8．在如图所示的电路中，闭合开关S，电路正常工作。

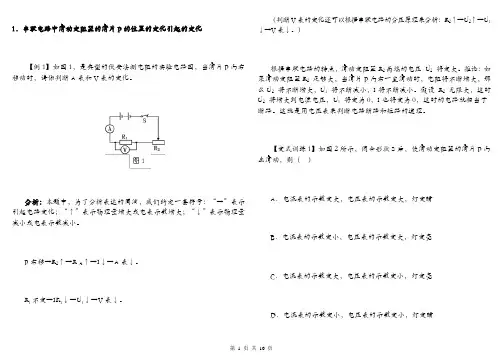

1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化【例1】如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

分析：本题中，为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。

P右移→R2↑→R总↑→I↓→A表↓。

R1不变→IR1↓→U1↓→V表↓。

（判断V表的变化还可以根据串联电路的分压原理来分析：R2↑→U2↑→U1↓→V表↓。

）根据串联电路的特点，滑动变阻器R2两端的电压U2将变大。

推论：如果滑动变阻器R2足够大，当滑片P向右一直滑动时，电阻将不断增大，那么U2 将不断增大，U1将不断减小，I将不断减小。

假设R2无限大，这时U2 将增大到电源电压，U1将变为0，I也将变为0，这时的电路就相当于断路。

这就是用电压表来判断电路断路和短路的道理。

【变式训练1】如图2所示，闭合形状S后，使滑动变阻器的滑片P向左滑动，则（）A．电流表的示数变大，电压表的示数变大，灯变暗B．电流表的示数变小，电压表的示数变大，灯变亮C．电流表的示数变大，电压表的示数变小，灯变亮D．电流表的示数变小，电压表的示数变小，灯变暗参考答案：C【例2】如图3，当滑片P向左移动时，A表和V表将如何变化。

分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。

我们可以将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。

此时可以容易地看出，这是一个串联电路。

而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A表示数不变。

电压表在本电路中，是测量R1和R2部分电阻之和的电压，当滑片P向左移动时，被跨接在电压表内的电阻随着变小，根据分压原理：V表示数减小。

【变式训练2】如图4，当滑片P向左移动时，A表和V表将如何变化。

参考答案：A表变大V表不变【例3】在如图5所示电路中，当闭合电键后，滑动变阻器的滑动片P 向右移动时（）A．安培表示数变大，灯变暗B．安培表示数变小，灯变亮C．伏特表示数不变，灯变亮D．伏特表示数不变，灯变暗分析：将电流表等效为一根导线，可以看到电压表直接测量电源电压，因此当滑动变阻器的滑动片P向右移动时，电压表的示数将不会变化；而电阻R的阻值变大，小灯的电阻R L大小不变（注意：在初中阶段，小灯的电阻由于温度的变化引起的变化往往忽略不计），因此总电阻变大，电流变小，所以电流表示数变小。

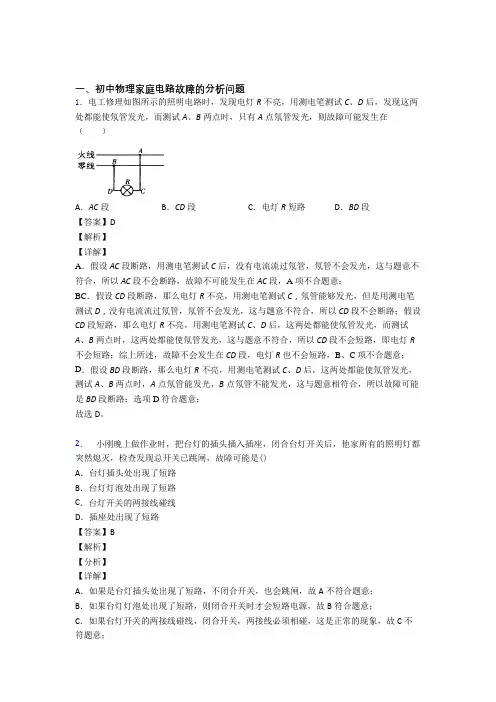

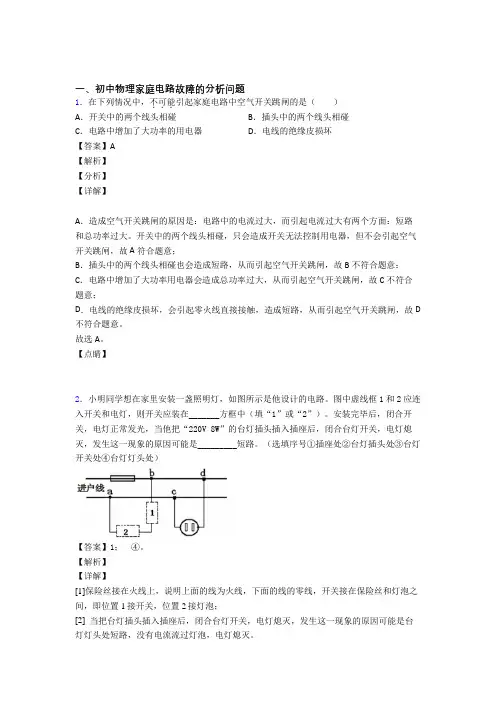

一、初中物理家庭电路故障的分析问题1．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在（）A．AC段B．CD段C．电灯R短路D．BD段【答案】D【解析】【详解】A．假设AC段断路，用测电笔测试C后，没有电流流过氖管，氖管不会发光，这与题意不符合，所以AC段不会断路，故障不可能发生在AC段，A项不合题意；BC．假设CD段断路，那么电灯R不亮，用测电笔测试C，氖管能够发光，但是用测电笔测试D，没有电流流过氖管，氖管不会发光，这与题意不符合，所以CD段不会断路；假设CD段短路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，而测试A、B两点时，这两处都能使氖管发光，这与题意不符合，所以CD段不会短路，即电灯R 不会短路；综上所述，故障不会发生在CD段，电灯R也不会短路，B、C项不合题意；D．假设BD段断路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，测试A、B两点时，A点氖管能发光，B点氖管不能发光，这与题意相符合，所以故障可能是BD段断路；选项D符合题意；故选D。

2．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()A．台灯插头处出现了短路B．台灯灯泡处出现了短路C．台灯开关的两接线碰线D．插座处出现了短路【答案】B【解析】【分析】【详解】A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。

故选B。

3．下列关于生活用电常识，正确的是（）A．发现有人触电时，应立即用手将触电者拉开B．控制电灯的开关应该接在火线和灯泡之间C．空气开关跳闸，一定是电路中用电器的总功率过大D．正常使用测电笔检测线路时，没有电流通过人体【答案】B【解析】【分析】【详解】A．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电。

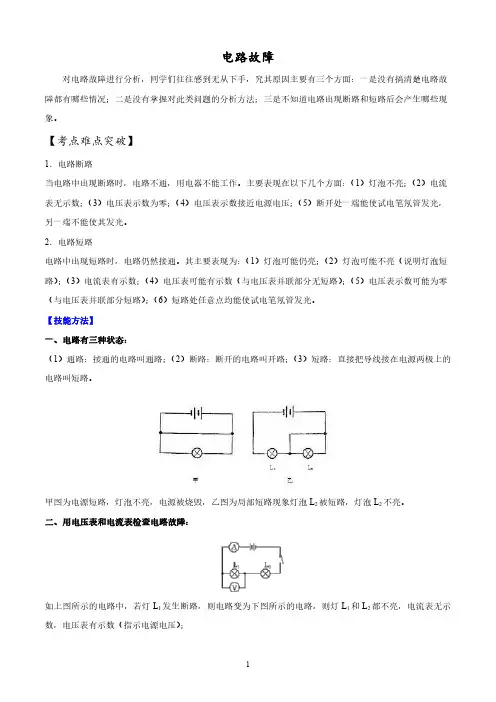

电路故障对电路故障进行分析，同学们往往感到无从下手，究其原因主要有三个方面：一是没有搞清楚电路故障都有哪些情况；二是没有掌握对此类问题的分析方法；三是不知道电路出现断路和短路后会产生哪些现象。

【考点难点突破】1．电路断路当电路中出现断路时，电路不通，用电器不能工作。

主要表现在以下几个方面：（1）灯泡不亮；（2）电流表无示数；（3）电压表示数为零；（4）电压表示数接近电源电压；（5）断开处一端能使试电笔氖管发光，另一端不能使其发光。

2．电路短路电路中出现短路时，电路仍然接通。

其主要表现为：（1）灯泡可能仍亮；（2）灯泡可能不亮（说明灯泡短路）；（3）电流表有示数；（4）电压表可能有示数（与电压表并联部分无短路）；（5）电压表示数可能为零（与电压表并联部分短路）；（6）短路处任意点均能使试电笔氖管发光。

【技能方法】一、电路有三种状态：（1）通路：接通的电路叫通路；（2）断路：断开的电路叫开路；（3）短路：直接把导线接在电源两极上的电路叫短路。

甲图为电源短路，灯泡不亮，电源被烧毁，乙图为局部短路现象灯泡L2被短路，灯泡L2不亮。

二、用电压表和电流表检查电路故障：如上图所示的电路中，若灯L1发生断路，则电路变为下图所示的电路，则灯L1和L2都不亮，电流表无示数，电压表有示数（指示电源电压）；若灯L1发生短路，将变成下图所示电路，则灯L1不亮，灯L2亮，电流表有示数，电压表无示数；若灯L2发生断路，则电路变为下图所示的电路，则灯L1和L2都不亮，电流表无示数，电压表无示数；若灯L2发生短路，将变成下图所示电路，则灯L1变亮，灯L2不亮亮，电流表，电压表示数都变大。

三、用导线查找电路故障如图所示，灯L1和L2均不亮（肯定是断路了，因为若是短路，将有一个灯泡能发光）。

方法：将导线或电流表依次并联在ab、bc、cd两点间，若电路中灯泡亮了，则与导线并联处发生了断路。

四、用电压表查找电路故障如图所示，灯L1和L2均不亮（肯定是断路了，因为若是短路，将有一个灯泡能发光）。

微专题01故障电路分析考点1电路故障分析解题步骤：电路故障主要有断路和短路两种情况。

判断方法：串联电路：首先电流表有示数是短路，无示数是断路；然后根据电压表有无示数判断故障的具体位置。

并联电路：一般为用电器断路。

针对练习：1．如图所示，是某同学做实验时的电路图，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（）A．灯泡 L1短路B．灯泡 L1断路C．灯泡 L2短路D．灯泡L2断路2．如图所示，电源电压为6V且保持不变，当开关闭合后，电压表有示数，电流表无示数，该电路只有一处故障，则故障可能是（）A．L1短路 B．L2短路C．L1断路 D．L2断路3．在如图所示电路中，当闭合开关S后，发现两灯都不亮，电流表的指针指在“0”刻度线不动，而电压表指针有明显偏转，则该电路中的故障可能是（）A．电流表坏了B．灯泡L2的灯丝断了C．两个灯泡都断路D．灯泡L1的灯丝断了4．如图所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（）A．灯泡短路B．灯泡断路C．滑动变阻器短路D．滑动变阻器断路5．测小灯泡电阻时，电路如图所示，闭合开关后，灯泡正常发光，电压表读数正常，电流表量程选择正确，但指针不动，这可能是（）A．电流表已烧坏B．电流表完好，但电路未接通C．电流表接线短路D．灯泡接线短路6．如图所示电路，电源电压为 3V，当开关 S 闭合时，却只有一只灯泡发光，且电压表数为 0V，由此可以判断电路的故障可能是（）A．灯 L1短路B．灯 L2短路C．灯 L1开路D．灯 L2开路7．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A．灯L断路 B．灯L短路 C．变阻器R断路 D．变阻器R短路8．如图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动．该电路的故障可能是（）A．灯L1的接线短路B．灯L2的接线短路C．灯L2的灯丝断了D．灯L1的灯丝断了9．在图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作.过了一会儿，小灯泡熄灭，观察到电流表、电压表示数均为零，若电路中只有一处故障且只发生在小灯L 或电阻R上，电路故障是A．电阻R短路B．电阻R断路C．小灯L短路D．小灯L断路10．如图所示的电路中，当开关S闭合时，灯L1和L2均不亮。

上海中考物理电路故障分析专题(有解析)[1]授课主题电路故障分析教学内容一、直击中考二、考点解读一、容易电路故障分析总体来说，故障分析题主要分成：串联、并联电路中的短路、断路，所以万变不离其宗，只要认清电路类型，这类题目其实就变得很容易。

注重：1、在串联电路中，有些题目会将电压表放在灯泡两端，可以和同学共同研究此时电阻和灯泡发生故障时，电路中的现象和两个电表的变化，并以表格的形式列出来。

2、在串联电路中，题目还会将电阻换成灯泡，即两个灯泡的电路故障问题，可以告知同学，电阻和灯泡的区分就是电阻式不会发光的，并和同学研究，两个灯泡发生故障时电路的现象和电表的变化，并以表格的形式列出来。

第1页/共13页3、并联电路基本上不考短路故障，由于题目逻辑性太强，所以没什么出题考点，因此重点需要放在串联电路故障分析上来，但不行忽视。

二、双故障推断在电路故障问题的某些题型中存在两个用电器均有故障，那么绝大多数状况下，分三种分析：R 故障、L 故障、R 和L 同时故障。

所以题型中均以可能存在的形式浮现选项。

题干中会以顿号衔接说明，如“电阻R 、灯L 可能浮现故障”等，这类题目往往是多故障问题，普通是两个用电器同时浮现故障。

1.串联电路双故障2.并联电路双故障两个灯泡一起断路，惟独电压表有示数，电流表均无示数。

3.电表推断电路故障1、用电压表推断（电路已有故障）如图所示，可先让电压表与L1并联，若无示数，则电源可能损坏，或电源处断路，若和L,并联时无示数，则可能从b 经L2、开关、电源再到a 的这部分电路中浮现断路；若有示数且临近电源电压则应是从a 到b 的这部分电路浮现断路近三年中考考题分布202220222022挑选题第8题考查串联电路双故障第2页/共13页填空题第15题考查并联电路双故障填空题第15题考查串联电路添加导线避开电源短路故障缘由电流表A 电压表V灯LR 断路、L 短路无示数（变小）有示数（变大）不亮R 断路、L 断路无示数（变小）无示数（变小）不亮R 短路、L 断路无示数（变小）无示数（变小）不亮R 短路、L 短路烧坏无示数不亮2、用电流表推断（电路已有故障）若开关闭合后，两灯泡不亮，可以用电流表（或导线）来检查电路的故障，将电流表（或导线）逐个与小灯泡并联，若另一个灯发光则和电流表（或导线）并联的部分有断路，若电流表无示数或另一个仍不亮，则可能是通向电源的部分（除和电流表（或导线）并联部分的余下部分）有断路三、一模真题汇编1.（2022年1月崇明区第7题）在图1所示的电路中，闭合电键S ，电路正常工作．一第3页/共13页段时光后灯L 熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S ，两个电表指针均发生显然偏转．若电路中惟独一处故障，且只发生在灯L 或电阻R 上，则故障是（）A ．灯L 断路B ．灯L 短路C ．电阻R 断路D ．电阻R 短路2.（2022年1月闸北区第7题）如图2所示，闭合电键S ，灯L 亮，一段时光后灯L 熄灭。

人教版初中物理九年级电路故障分析专题（含答案）一、短路情况（1）串联1、如图所示，电源电压保持不变，R为定值电阻，L为小灯泡。

闭合开关S，电路正常工作。

一段时间后，两电表的示数都变大，则该电路中出现的故障可能是（）A．定值电阻R短路1B．小灯泡L短路C．定值电阻R断路1D．小灯泡L断路2、在如图所示的电路中，闭合开关，电流表有示数，电压表无示数，已知两电表良好，电路中只有一处故障，则该电路的故障可能是（）A．开关接触不良1B．电阻R短路C．电阻R断路1D．滑动变阻器短路3、如图所示的电路中，已知电源电压为6V且保持不变，当开关S闭合后，发现只有一只灯泡发光，电压表的示数为0，存在这一现象的原因可能是（）A．灯L1短路1B．灯L2短路1C．灯L1断路1D．灯L2断路（2）并联1、如图所示电路中，开关闭合后两电流表均有示数，一段时间后两表示数突然归零，现将一完好的小灯泡L分别并在R1、R2和电源两端L均不亮。

则电路发的故障可能是（）A、R2短路B、R2断路C、电流表A1短路D、电流表A2断路二、断路情况（1）串联1、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。

他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为U ab=6V、U bc=0V、U ac=6V。

若电路只有一处故障，则应是（）A．灯泡L1短路1B．灯泡L1断路1C．灯泡L2短路1D．开关S断路2、小明将标有“3V 1W”的两个小灯泡与滑动变阻器串联接在如图中所示电路中，电源电压恒为6V。

闭合S后，小明发现两个小灯泡都不亮，他检查电路发现各段导线及连接处均无问题，用电压表测得U ac=U bd=6V。

经过仔细分析，他判断电路中只有一处故障，那么电路故障是（）A．ac段发生短路2B．bc段发生断路C．ed段发生断路2D．ad段发生短路3、如图所示电路，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数几乎为零，电压表有示数且不变，造成此现象的原因可能是（）A．滑动变阻器断路2B．电流表短路C．小灯泡短路2D．导线④断路4、在如图所示的电路中，开关闭合后，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电流表、电压表示数均为零，图中除标有序号的四根导线外其他元件正常，则出现断路的导线是（）A．①2B．②2C．③2D．④5、如图所示，R1和R2均为定值电阻，闭合开关，电流表、电压表均无示数，如果故障仅在电阻R1或R2，则（）A．R1短路2B．R2短路2C．R1断路2D．R2断路6、如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）A．L1短路2B．L1断路2C．L2短路2D．L2断路7、如图所示电路，当开关闭合时，小灯泡L不发光，无论如何调节滑动变阻器R的滑片电流表指针几乎不偏转，但电压表始终有示数，几乎等于电源电压，则电路故障的原因是_______。

电路故障分析电路故障分析是初中物理考试热点之一,考生的得分率并不高. 从题型上看, 一类是直接根据观察到的现象来判断, 另一类是借助器材及观察到的现象进行判断. 从故障类型上看, 分为短路和断路. 尽管题型变化多样,但它们都是有规律可循的.一、据现象进行分析例 1 如图1所示, 闭合开关S后, 发现电流表有示数, L1亮, L2不亮, 下列故障中可能的是( ) .A. L1的灯丝断了B. L2的灯丝断了C. L2短路D. 电流表短路了解析电流表有示数或灯泡亮说明电路是通路, 只有电路有短路现象存在,那么不亮的灯泡被短路, 故选C.规律只有某个用电器不工作, 其他能工作, 该用电器可能短路.例 2 如图2所示, 闭合开关S后, 发现电流表的示数为零, 电压表测得的是电源电压, 下列故障中可能的是( ) .A. L1的灯丝断了B. L2的灯丝断了C. L1短路了D. 电压表短路了解析电流表无示数可能是电路断开, 电压表有示数说明电压表与电源通路, 又电压表的示数是电源电压, 所以与电压表所并部分断路,故选A.例 3 如图3是用伏安法测电阻Rx的实验,闭合开关S后, 某同学发现电压表的示数等于电源电压, 造成此现象的可能原因有哪些?解析本题实际与上题有类似之处, 即Rx断路或滑片P在最左端. 若电流表有示数, 则滑片P在最左端.规律若电路既有电压表又有电流表, 电流表示数几乎为零, 电压表有示数约为电源电压, 那么与电压表并联的那部分电路断路.在例2图中, 如果电压表和电流表的位置互换会出现什么情况? 请看下题.例 4 如图4所示某同学错把电压表串联在电路中, 其他部分完好, 则下面说法正确的是( ) .A. 电流表烧坏B. 电压表烧坏C. 电流表示数为零D. 电压表示数为零例 5 如图5所示电路中, 闭合开关后, 发现电流表指针偏转, 灯L1不亮, 电压表无示数,则电路故障可能是( )A. L1断路B. L1短路C. L1断路或短路D. L2断路解析电流表有示数, 说明电路通路, 电压表没有示数说明被并联部分电路短路, 故选B.规律电压表示数为零的两种可能: ( 1)电压表以外的电路断路;( 2) 电压表所并的用电器短路.例 6 如图6所示电路, 电源电压为6V, 电灯L1、L2的电阻均为15Ω, 当开关S闭合后, 两灯均正常发光. 在某个时刻电路出现故障, 电流表和电压表的示数出现异常, 造成该现象的电路故障有多种可能, 如下表中1、2所列故障.请分析写出可能出现的第三种由电灯引起的电路故障( 其中一盏灯完好) , 并填写上与2、3相应的电流表和电压表的大约示数.解析电压表可认为是一个很大的电阻,电流表是一根导线, 根据欧姆定律可得答案如下表.例7 用完好的器材按如图7所示连接好电路, 测待测电阻Rx的阻值, 刚一试触就发现电流表的指针迅速偏转到最大刻度处, 造成此现象的原因可能是哪些? ( 至少写出2种)解析电流过大, 说明电阻过小, 原因有电流表量程选小了, 有滑动变阻器短路或滑片在最左端等.例8 如图8所示, 电源电压不变, 闭合开关S, 灯L1和L2都正常发光, 一段时间后其中一盏灯突然熄灭, 而电流表和电压表的示数都未变化, 出现这一现象的原因可能是( ) .A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 灯L2短路解析由于L1与L2并联, 且电流表有示数,测得的是L1中的电流, 故L1没有问题, 只可能是L2断路, 故选B.例9 按图9连接好电路闭合开关后, 发现L3不亮, L1、L2都能发光, 则可能出现的故障是( )( 两个选项).A. L3灯座短路B. 导线4断路C. 导线6断路D. L3的灯丝断路解析由于L2与L3并联, L3不亮只可能断路, 故选B、D.例10 如图10所示电路中, 电源电压为6V, 当开关S闭合后, 电压表的示数为6V, 造成这种情况的原因可能是( ) .A. 小灯泡短路B. 电阻R断路C. 开关接触不良D. 以上三种情况都有可能解析本题电压表测的是R两端的电压, 三种可能都有, 故选D.规律电压表为电源电压: ( 1) 相当于电压表串联在电路中( 与电压表并联的部分有断路) ; ( 2) 电压表以外的用电器短路.例11 某同学家中的四盏灯突然全部熄灭了, 检查保险丝发现并未烧断, 用测电笔测试室内各处电路时, 氖管都发光. 该同学对此故障出现的原因作了下列四种判断, 其中正确的是( ) .A. 灯泡全部烧坏了B. 进户零线断路C. 室内线路某处短路D. 进户火线断路解析用测电笔测试室内各处电路时, 氖管都发光说明各处电路都与火线相连, 故选B.二、用器材查找问题例12 在如图11所示的电路中, 只有一处故障, 且除两个灯泡外其余部分均完好. 在不拆开电路的情况下, 某同学用一根导线去查找电路的故障, 他将导线先并接在灯L1两端发现L2亮, L1不亮, 然后将导线并接在灯L2两端, 发现两灯均不亮, 由此可判断( ) .A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路解析导线与L1并联, L2亮, 说明电路已通路, L2完好; 导线与L2并接, L1不亮, 说明电路断开, L1坏了, 故选A.例13 如图12所示电路中, 开关S闭合后,两灯均不亮, 用电压表测量发现Uab为零, Ubc为电源电压, 由此可以判断( ) .A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路解析Uab=0说明电路断开, Ubc=U说明通路, 故选C.源规律所有用电器都不工作, 该电路有断路.通过上述例题解析可以看出, 电路故障判断的一般规律为:1. 如果电路中只有某个用电器不工作, 其他正常, 则有两种情况: 若串联时该用电器可能短路; 若并联时该用电器可能断路.2. 所有用电器都不工作, 该电路有断路或电源被短路.3. 若电路中既有电压表又有电流表, 电流表示数几乎为零, 电压表有示数, 那么与电压表所并的电路有断路.4. 电压表为电源电压的可能是:①电压表串联在电路中, 这时的用电器只起导体作用.②与电压表所并部分有断路, 或与电压表所并以外电路都短路.5. 电压表示数为零, 有两种情况:①与电压表所并以外的电路断路.②与电压表所并的部分电路有短路.【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】.。

一、初中物理家庭电路故障的分析问题1．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在（）A．AC段B．CD段C．电灯R短路D．BD段【答案】D【解析】【详解】A．假设AC段断路，用测电笔测试C后，没有电流流过氖管，氖管不会发光，这与题意不符合，所以AC段不会断路，故障不可能发生在AC段，A项不合题意；BC．假设CD段断路，那么电灯R不亮，用测电笔测试C，氖管能够发光，但是用测电笔测试D，没有电流流过氖管，氖管不会发光，这与题意不符合，所以CD段不会断路；假设CD段短路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，而测试A、B两点时，这两处都能使氖管发光，这与题意不符合，所以CD段不会短路，即电灯R 不会短路；综上所述，故障不会发生在CD段，电灯R也不会短路，B、C项不合题意；D．假设BD段断路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，测试A、B两点时，A点氖管能发光，B点氖管不能发光，这与题意相符合，所以故障可能是BD段断路；选项D符合题意；故选D。

2．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路【答案】C【解析】【分析】【详解】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A 点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．3．在家庭电路中原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器立即停止工作，其原因可能是（）A．这个插座的火线和零线原来相接触形成了短路B．插头与这个插座接触不良形成了断路C．插头插入这个插座时，导致火线和零线相接触形成了短路D．用电器的总功率过大，导致干路电流过大，漏电保护器自动切断电源【答案】C【解析】【分析】【详解】A．若是这个插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，空气开关跳闸，室内所有用电器早就停止了工作，故A不符合题意；B．若是插头与这个插座接触不良形成了断路，则手机充电器不工作，不会影响室内其它的用电器，故B不符合题意；C．若是插头插入这个插座时，导致火线和零线相接触形成了短路，空气开关跳闸，室内所有的用电器全部停止了工作，符合题意，故C符合题意；D．手机充电器的功率很小，使用后对干路电流的影响比较小，不会导致干路中总电流过大，空气开关跳闸，故D不符合题意。
