瞬态电压抑制二极管
- 格式:pdf
- 大小:460.81 KB
- 文档页数:14
TVS瞬态电压抑制二极管(钳位二极管)原理参数瞬态电压抑制二极管(TVS)又叫钳位二极管,是目前国际上普遍使用的一种高效能电路保护器件,它的外型与普通二极管相同,但却能吸收高达数千瓦的浪涌功率,它的主要特点是在反向应用条件下,当承受一个高能量的大脉冲时,其工作阻抗立即降至极低的导通值,从而允许大电流通过,同时把电压钳制在预定水平,其响应时间仅为10-12毫秒,因此可有效地保护电子线路中的精密元器件。
瞬态电压抑制二极管允许的正向浪涌电流在TA=250C,T=10ms条件下,可达50~200A。
双向TVS可在正反两个方向吸收瞬时大脉冲功率,并把电压钳制到预定水平,双向TVS适用于交流电路,单向TVS一般用于直流电路。
可用于防雷击、防过电压、抗干扰、吸收浪涌功率等,是一种理想的保护器件。
耐受能力用瓦特(W)表示。
瞬态电压抑制二极管的主要电参数(1)击穿电压V(BR)器件在发生击穿的区域内,在规定的试验电流I(BR)下,测得器件两端的电压称为击穿电压,在此区域内,二极管成为低阻抗的通路。
(2)最大反向脉冲峰值电流IPP在反向工作时,在规定的脉冲条件下,器件允许通过的最大脉冲峰值电流。
IPP与最大钳位电压VC(MAX)的乘积,就是瞬态脉冲功率的最大值。
使用时应正确选取TVS,使额定瞬态脉冲功率PPR大于被保护器件或线路可能出现的最大瞬态浪涌功率。
瞬态电压抑制二极管的分类瞬态电压抑制二极管可以按极性分为单极性和双极性两种,按用途可分为各种电路都适用的通用型器件和特殊电路适用的专用型器件。
如:各种交流电压保护器、4~200mA电流环保器、数据线保护器、同轴电缆保护器、电话机保护器等。
若按封装及内部结构可分为:轴向引线二极管、双列直插TVS阵列(适用多线保护)、贴片式、组件式和大功率模块式等。
瞬态电压抑制二极管的应用目前已广泛应用于计算机系统、通讯设备、交/ 直流电源、汽车、电子镇流器、家用电器、仪器仪表(电度表)、RS232/422/423/485、I/O、LAN、ISDN 、ADSL、USB、M P3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。
TVS瞬态抑制二极管参数1. 介绍瞬态抑制二极管(Transient Voltage Suppressor Diode,简称TVS二极管)是一种用于保护电子电路免受瞬态电压干扰的器件。
它可以有效地抑制过电压和过电流,保护电路中的其他元件不受损坏。
本文将重点介绍TVS瞬态抑制二极管的参数,包括其电气参数、封装参数和可靠性参数。
2. 电气参数2.1 额定电压(Vr)额定电压是指TVS二极管能够正常工作的最大电压。
当电压超过额定电压时,TVS二极管将开始导通,以保护电路免受过电压的影响。
2.2 尖峰脉冲功率(Ppp)尖峰脉冲功率是指TVS二极管能够吸收的瞬态脉冲能量。
它表示了TVS二极管在瞬态电压出现时能够承受的最大功率。
通常情况下,尖峰脉冲功率越大,TVS二极管的抑制能力越强。
2.3 最大反向峰值电流(Ipp)最大反向峰值电流是指TVS二极管能够承受的最大反向电流。
当电路中的电压超过额定电压时,TVS二极管将导通,使电流通过,以保护电路。
最大反向峰值电流越大,TVS二极管的抑制能力越强。
2.4 动态电阻(Rd)动态电阻是指TVS二极管在导通状态下的电阻。
动态电阻越小,TVS二极管的抑制能力越强。
因此,低动态电阻是衡量TVS二极管性能好坏的重要指标之一。
3. 封装参数3.1 封装类型TVS瞬态抑制二极管有多种封装类型可供选择,常见的封装类型有DO-214、SMA、SMB等。
不同的封装类型适用于不同的应用场景。
选择合适的封装类型可以提高电路的可靠性和稳定性。
3.2 封装尺寸封装尺寸是指TVS二极管的外部尺寸。
在进行电路设计时,需要考虑TVS二极管的封装尺寸是否符合电路板的布局要求,以确保TVS二极管能够正确安装在电路板上。
3.3 焊接温度焊接温度是指TVS二极管在焊接过程中所能承受的最高温度。
在进行电路组装时,需要控制焊接温度,避免超过TVS二极管的最大焊接温度,以免影响其性能和可靠性。
4. 可靠性参数4.1 工作温度范围工作温度范围是指TVS二极管能够正常工作的温度范围。
瞬态电压抑制二极管(TVS)特点及主要参数一、TVS器件的特点瞬态(瞬变)电压抑制二级管简称TVS器件,在规定的反向应用条件下,当承受一个高能量的瞬时过压脉冲时,其工作阻抗能立即降至很低的导通值,允许大电流通过,并将电压箝制到预定水平,从而有效地保护电子线路中的精密元器件免受损坏。
TVS能承受的瞬时脉冲功率可达上千瓦,其箝位响应时间仅为1ps(10-12S)。
TVS允许的正向浪涌电流在T =25℃,T=10ms条件下,可达50~200A 。
双向TVS可在正反两个方向吸收瞬时大脉冲功率,并把电压箝制到预定水平,双向TVS适用于交流电路,单向TVS一般用于直流电路。
二、TVS器件的电特性1、单向TVS的V-I特性如图1-1所示,单向TVS的正向特性与普通稳压二极管相同,反向击穿拐点近似“直角”为硬击穿,为典型的PN结雪崩器件。
从击穿点到Vc值所对应的曲线段表明,当有瞬时过压脉冲时,器件的电流急骤增加而反向电压则上升到箝位电压值,并保持在这一水平上。
2、双向TVS的V-I特性如图1-2所示,双向TVS的V-I特性曲线如同两只单向TVS“背靠背”组合,其正反两个方向都具有相同的雪崩击穿特性和箝位特性,正反两面击穿电压的对称关系为:0.9≤V(BR)(正) /V(BR)(反) ≤1.1,一旦加在它两端的干扰电压超过箝位电压Vc就会立刻被抑制掉,双向TVS在交流回路应用十分方便。
三、TVS器件的主要电参数1、击穿电压V(BR)器件在发生击穿的区域内,在规定的试验电流I(BR)下,测得器件两端的电压称为击穿电压,在此区域内,二极管成为低阻抗的通路。
2、最大反向脉冲峰值电流I PP在反向工作时,在规定的脉冲条件下,器件允许通过的最大脉冲峰值电流。
I PP与最大箝位电压Vc(MAX)的乘积,就是瞬态脉冲功率的最大值。
使用时应正确选取TVS,使额定瞬态脉冲功率P PR大于被保护器件或线路可能出现的最大瞬态浪涌功率。

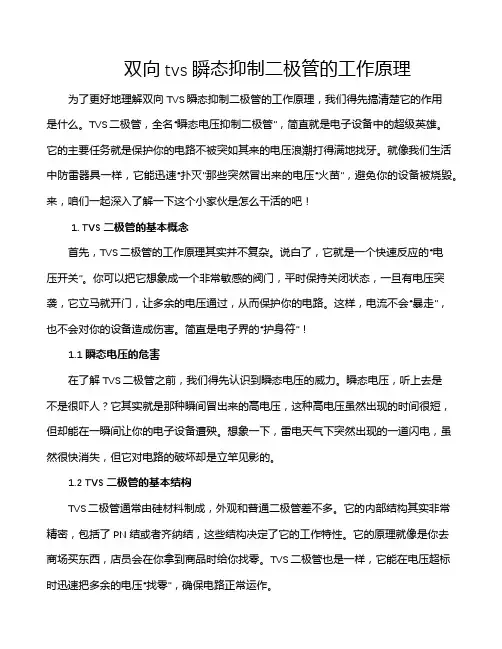

双向tvs瞬态抑制二极管的工作原理为了更好地理解双向TVS瞬态抑制二极管的工作原理,我们得先搞清楚它的作用是什么。
TVS二极管,全名“瞬态电压抑制二极管”,简直就是电子设备中的超级英雄。
它的主要任务就是保护你的电路不被突如其来的电压浪潮打得满地找牙。
就像我们生活中防雷器具一样,它能迅速“扑灭”那些突然冒出来的电压“火苗”,避免你的设备被烧毁。
来,咱们一起深入了解一下这个小家伙是怎么干活的吧!1. TVS二极管的基本概念首先,TVS二极管的工作原理其实并不复杂。
说白了,它就是一个快速反应的“电压开关”。
你可以把它想象成一个非常敏感的阀门,平时保持关闭状态,一旦有电压突袭,它立马就开门,让多余的电压通过,从而保护你的电路。
这样,电流不会“暴走”,也不会对你的设备造成伤害。
简直是电子界的“护身符”!1.1 瞬态电压的危害在了解TVS二极管之前,我们得先认识到瞬态电压的威力。
瞬态电压,听上去是不是很吓人?它其实就是那种瞬间冒出来的高电压,这种高电压虽然出现的时间很短,但却能在一瞬间让你的电子设备遭殃。
想象一下,雷电天气下突然出现的一道闪电,虽然很快消失,但它对电路的破坏却是立竿见影的。
1.2 TVS二极管的基本结构TVS二极管通常由硅材料制成,外观和普通二极管差不多。
它的内部结构其实非常精密,包括了PN结或者齐纳结,这些结构决定了它的工作特性。
它的原理就像是你去商场买东西,店员会在你拿到商品时给你找零。
TVS二极管也是一样,它能在电压超标时迅速把多余的电压“找零”,确保电路正常运作。
2. TVS二极管的工作机制要理解TVS二极管的工作机制,我们得从它的两个工作状态讲起:正常工作状态和瞬态抑制状态。
2.1 正常工作状态在正常工作时,TVS二极管就像是个懒散的观众,安安静静地待在那儿,不发一言。
这时,它的阻抗很高,电流几乎无法通过它。
就像你在家里什么都不干,只是静静地看着窗外的风景。
设备工作时,电压在正常范围内,TVS二极管只是充当一个“看客”,什么都不会发生。

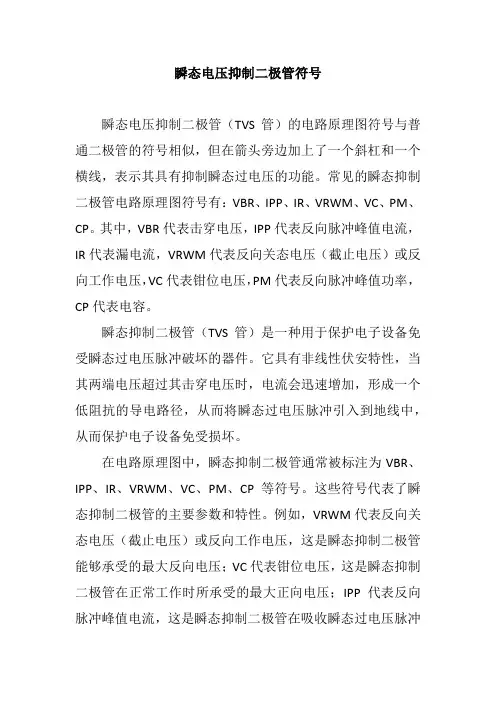

瞬态电压抑制二极管符号瞬态电压抑制二极管(TVS管)的电路原理图符号与普通二极管的符号相似,但在箭头旁边加上了一个斜杠和一个横线,表示其具有抑制瞬态过电压的功能。
常见的瞬态抑制二极管电路原理图符号有:VBR、IPP、IR、VRWM、VC、PM、CP。
其中,VBR代表击穿电压,IPP代表反向脉冲峰值电流,IR代表漏电流,VRWM代表反向关态电压(截止电压)或反向工作电压,VC代表钳位电压,PM代表反向脉冲峰值功率,CP代表电容。
瞬态抑制二极管(TVS管)是一种用于保护电子设备免受瞬态过电压脉冲破坏的器件。
它具有非线性伏安特性,当其两端电压超过其击穿电压时,电流会迅速增加,形成一个低阻抗的导电路径,从而将瞬态过电压脉冲引入到地线中,从而保护电子设备免受损坏。
在电路原理图中,瞬态抑制二极管通常被标注为VBR、IPP、IR、VRWM、VC、PM、CP等符号。
这些符号代表了瞬态抑制二极管的主要参数和特性。
例如,VRWM代表反向关态电压(截止电压)或反向工作电压,这是瞬态抑制二极管能够承受的最大反向电压;VC代表钳位电压,这是瞬态抑制二极管在正常工作时所承受的最大正向电压;IPP代表反向脉冲峰值电流,这是瞬态抑制二极管在吸收瞬态过电压脉冲时能够承受的最大电流;PM代表反向脉冲峰值功率,这是瞬态抑制二极管在吸收瞬态过电压脉冲时所消耗的最大功率。
除了电路原理图符号外,瞬态抑制二极管还具有一些常见的命名规则。
例如,SMAJ表示系列名称和功率,15表示工作电压VRWM=15V;P6KE表示系列名称和功率,30表示工作电压Vbr=30V;UNS表示系列名,功率,2K表示8/20us=2KA,15表示工作电压15V等。
总之,瞬态抑制二极管是一种用于保护电子设备免受瞬态过电压脉冲破坏的器件,其电路原理图符号与普通二极管相似但具有特定的标注和命名规则。

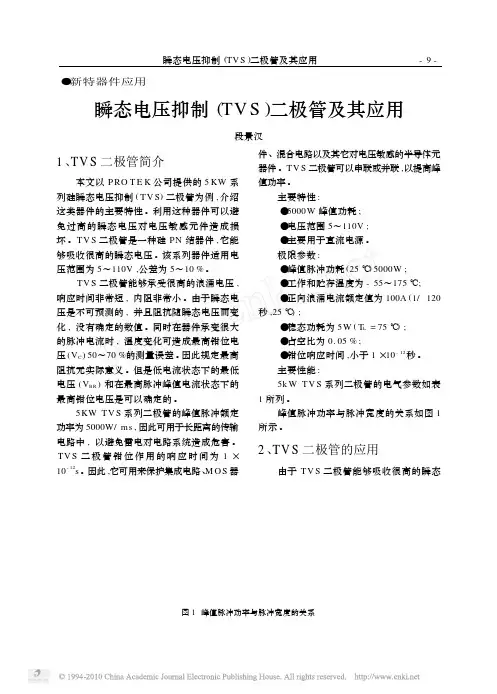

1、TV S 二极管简介本文以P RO T E K 公司提供的5KW 系列硅瞬态电压抑制(TV S )二极管为例,介绍这类器件的主要特性。
利用这种器件可以避免过高的瞬态电压对电压敏感元件造成损坏。
TV S 二极管是一种硅PN 结器件,它能够吸收很高的瞬态电压。
该系列器件适用电压范围为5~110V ,公差为5~10%。
TV S 二极管能够承受很高的浪涌电压,响应时间非常短,内阻非常小。
由于瞬态电压是不可预测的,并且阻抗随瞬态电压而变化,没有确定的数值。
同时在器件承变很大的脉冲电流时,温度变化可造成最高钳位电压(V C )50~70%的测量误差。
因此规定最高阻抗无实际意义。
但是低电流状态下的最低电压(V B R )和在最高脉冲峰值电流状态下的最高钳位电压是可以确定的。
5KW TV S 系列二极管的峰值脉冲额定功率为5000W/ms ,因此可用于长距离的传输电路中,以避免雷电对电路系统造成危害。
TV S 二极管钳位作用的响应时间为1×10-12s 。
因此,它可用来保护集成电路、M O S 器件、混合电路以及其它对电压敏感的半导体元器件。
TV S 二极管可以串联或并联,以提高峰值功率。
主要特性:●5000W 峰值功耗;●电压范围5~110V ;●主要用于直流电源。
极限参数:●峰值脉冲功耗(25℃)5000W ;●工作和贮存温度为-55~175℃;●正向浪涌电流额定值为100A (1/120秒,25℃);●稳态功耗为5W (T L =75℃);●占空比为0.05%;●钳位响应时间,小于1×10-12秒。
主要性能:5k W TV S 系列二极管的电气参数如表1所列。
峰值脉冲功率与脉冲宽度的关系如图1所示。
2、TV S 二极管的应用由于TV S 二极管能够吸收很高的瞬态●新特器件应用图1峰值脉冲功率与脉冲宽度的关系瞬态电压抑制(TV S )二极管及其应用段景汉表1 5k W系列TV S二极管电气特性 (25℃)型 号额定电压(V)击穿电压V BR(V) I T(mA)最大工作电流I D(μA)钳位电压V C(V)最大脉冲电流I PP(A)最高温度系数%燉℃5KP5.0 5KP5.0A 5KP6.0 5KP6.0A 5.05.06.06.06.406.406.676.675050505020002000500050009.69.211.410.35205434394854.04.04.04.05KP6.5 5KP6.5A 5KP8.0 5KP8.0A 6.56.57.07.07.227.227.787.7850505050200020001000100012.311.213.312.04074473784174.04.05.05.05KP7.5 5KP7.5A 5KP8.0 5KP8.0A 7.57.58.08.08.338.338.898.89555525025015015014.312.915.013.63503883333676.06.06.06.05KP8.5 5KP8.5A 5KP9.0 5KP9.0A 8.58.59.09.09.449.4410.010.055555050202015.914.416.915.43143472953257.07.08.08.05KP10 5KP10A 5KP11 5KP11A 1010111111.111.112.212.255551515101018.817.020.118.22662942492749.09.010105KP12 5KP12A 5KP13 5KP13A 1212131313.313.314.414.455551010101022.019.923.821.5227251210232111112125KP14 5KP14A 5KP15 5KP15A 1414151515.615.616.716.755551010101025.823.226.924.4194215188206131315155KP16 5KP16A 5KP17 5KP17A 1616171717.817.818.918.955551010101028.826.030.527.6176192164181181619185KP18 5KP18A 5KP20 5KP20A 1818202020.020.022.222.255551010101032.229.235.832.4155172139154201924225KP22 5KP22A 5KP24 5KP24A 2222242424.424.426.726.755551010101039.435.543.038.9127141116128272430275KP26 5KP26A 5KP28 5KP28A 2626282828.928.931.131.155551010101046.642.150.145.510711999110332934305KP30 5KP30A 5KP33 5KP33A 3030333333.333.336.736.755551010101053.548.459.053.3931038594383541385KP36 5KP36A 5KP40 5KP40A 3636404040.040.044.444.455551010101064.358.171.464.578867078454050455KP43 5KP43A 5KP45 5KP45A 4343454547.847.850.050.055551010101076.769.480.372.765726269544957515KP48 5KP48A 5KP51 5KP51A 4848515153.353.356.756.755551010101085.577.491.182.45865556162556560续表1型 号额定电压(V)击穿电压V BR(V) I T(mA)最大工作电流I D(μA)钳位电压V C(V)最大脉冲电流I PP(A)最高温度系数%燉℃5KP54 5KP54A 5KP58 5KP58A 5454585860.060.064.464.455551010101096.387.1103.093.652574953706477695KP60 5KP60A 5KP64 5KP64A 6060646466.766.771.171.1555510101010107.096.8114.0103.047524449797085755KP70 5KP70A 5KP75 5KP75A 7070757577.877.883.383.3555510101010125113134121404437419384100905KP78 5KP78A 5KP85 5KP85A 7878858586.786.794.494.455551010101013912615113736403336104941131025KP905KP90A 5KP100 5KP100A 9090100100100100111111555510101010160146179162313428311201091341225KP11011012251019626147电压,并可在承受很大的脉冲电流时钳位浪涌电压,因此,TV S二极管有着非常广泛的应用范围,在各种电路、传输线路及电器设备中,都可提供浪涌电压保护。
瞬态电压抑制二极管参数【原创实用版】目录1.瞬态电压抑制二极管的概念与作用2.瞬态电压抑制二极管的结构与工作原理3.瞬态电压抑制二极管的参数及其特性4.瞬态电压抑制二极管的应用领域与优势5.瞬态电压抑制二极管的选用与安装注意事项正文一、瞬态电压抑制二极管的概念与作用瞬态电压抑制二极管(Transient Voltage Suppression Diode,简称 TVS),又称为钳位二极管,是一种高效能的电路保护器件。
它可以保护电器设备不受导线引入的电压尖峰破坏,有效地将瞬态电压信号限制在正常范围内,从而避免电路元件受到瞬态电压的损害。
二、瞬态电压抑制二极管的结构与工作原理瞬态电压抑制二极管的外形与普通二极管相同,但其内部结构具有特殊的设计。
当承受一个高能量的大脉冲时,瞬态电压抑制二极管的工作阻抗会立即降至极低的导通值,从而允许大电流通过,同时把电压钳制在预定水平。
其响应时间仅为 10-12 毫秒,因此可以有效地保护电子线路中的精密元器件。
三、瞬态电压抑制二极管的参数及其特性瞬态电压抑制二极管的主要参数包括最大钳位电压、最小击穿电压、最大浪涌电流等。
其中最大钳位电压是指瞬态电压抑制二极管在反向应用条件下,能够限制电压的最大值;最小击穿电压是指瞬态电压抑制二极管开始导通的最小电压值;最大浪涌电流是指瞬态电压抑制二极管允许通过的正向浪涌电流的最大值。
瞬态电压抑制二极管具有响应速度快、箝位电压低、大脉冲承受能力高等优点,可以有效地保护电路免受瞬态电压的干扰和损害。
四、瞬态电压抑制二极管的应用领域与优势瞬态电压抑制二极管广泛应用于通信、计算机、家电、工业控制等领域。
它可以有效地保护电路元件免受瞬态电压的损害,降低故障率,节省人工和物料成本,提高工作效率。
五、瞬态电压抑制二极管的选用与安装注意事项在选择瞬态电压抑制二极管时,需要根据被保护电路的电压、电流等参数选择合适的型号。
瞬态电压抑制二极管工作原理1. 什么是瞬态电压抑制二极管?瞬态电压抑制二极管,简称TVS二极管,听起来是不是有点高大上?但别怕,其实它的原理简单得像喝水一样!这玩意儿主要是用来保护电路不受突发电压冲击的影响。
想象一下,你正在静静地看电视,突然外面打雷,电压一下子上升,如果没有这个小家伙,电器可能就会“罢工”,但有了它,就像多了个保护罩,轻松帮你挡住了那些不速之客。
1.1 TVS二极管的基本构造说到构造,TVS二极管看起来其实也不复杂。
它基本上就是一个二极管,但设计得特别精巧。
它能在电压超过某个阈值的时候,快速导通,把多余的电压“引流”出去,简直就是个电压的小管家!就像你家里有个智多星的保安,知道什么时候该出手,轻松化解麻烦。
1.2 工作原理那么,它到底是怎么工作的呢?想象一下,一个瞬间的电压激增就像一场突如其来的暴风雨,TVS二极管就在这个关键时刻,敏锐地察觉到异常,立马像冲锋队员一样,打开通道,把电压引导到地面。
电流通过它的时候,它会自动降低电压,就像是给电路装上了一个“稳压器”,不让它们“抖动”。
这一过程就快得像闪电,简直不让人反应的时间。
2. 应用场景2.1 电子设备保护那TVS二极管在哪些地方常见呢?其实,几乎所有的电子设备都离不开它。
无论是手机、电脑还是家里的各种电器,TVS二极管都默默地在其中扮演着保护者的角色。
尤其是在雷电天气或者电源波动的情况下,有了它,电器才会像吃了定心丸一样,安稳得多。
2.2 工业与汽车领域不仅仅是家用电器,在工业和汽车领域,TVS二极管也经常出现在保护电路的名单上。
比如在汽车的电气系统中,突然的电压波动可能会影响到发动机、导航系统等关键部分,有了TVS二极管的保护,车主们才能安心开车,不用担心“抛锚”的尴尬。
真是“稳得一逼”!3. 如何选择合适的TVS二极管?3.1 根据电压规格选择TVS二极管的时候,可得谨慎哦!首先得看电压规格,要确保它能承受你电路的正常工作电压。
瞬态电压抑制二极管参数瞬态电压抑制二极管(Transient Voltage Suppression Diode,TVS)是一种用于抑制电路中瞬态电压峰值的重要电子组件。
在电力系统、通信设备、汽车电子以及各种电子设备中起到了至关重要的保护作用。
瞬态电压抑制二极管参数的合理选择对于电路的可靠性和稳定性具有重要意义。
本文将深入探讨瞬态电压抑制二极管参数的相关内容,希望能够对读者进行全面、深刻和灵活的理解。
一、瞬态电压抑制二极管的概述瞬态电压抑制二极管,又称为TVS二极管,主要用于对电路中的瞬态电压进行保护。
它的主要作用是通过提供一个低阻抗的路径,将瞬态电压引导到地或其他低电压点,以保护电路中的敏感元件不受损坏。
瞬态电压抑制二极管的参数主要包括最大峰值电压(Vc),最大峰值电流(Ipp),保护电压(Vr),响应时间(tr),以及功率耗散能力等。
二、瞬态电压抑制二极管参数的影响因素1. 最大峰值电压(Vc):Vc是瞬态电压抑制二极管能够承受的最大电压,在选择时应考虑电路中可能出现的最高电压,以确保其能够提供有效的保护。
根据电路的需求,Vc的值应略高于电路中最高电压值。
2. 最大峰值电流(Ipp):Ipp是瞬态电压抑制二极管能够承受的最大电流,也是保护电路的重要参数。
在电路中发生瞬态电压过冲时,瞬态电流会通过二极管,因此选择具有足够大的Ipp值的二极管可以确保其正常工作。
3. 保护电压(Vr):Vr是指瞬态电压抑制二极管对于保护电路中敏感元件的保护电压。
当瞬态电压超过Vr时,二极管将开始导通,将瞬态电压引导到地或其他低电压点。
根据电路中敏感元件的额定工作电压,选择合适的Vr值非常重要。
4. 响应时间(tr):响应时间是瞬态电压抑制二极管从正常工作状态到完全导通所需的时间。
较短的响应时间可以更快地保护电路中的敏感元件,因此在选择二极管时需要注意其响应时间。
5. 功率耗散能力:功率耗散能力是指瞬态电压抑制二极管在正常工作状态下能够耗散的最大功率。
瞬态电压抑制二极管参数瞬态电压抑制二极管(TVS二极管)是一种特殊设计的二极管,用于保护电子电路免受瞬时高压冲击的损害。
它是一种用于限制电路中瞬时高电压的特殊元件,主要用于保护电子元件、器件和系统。
TVS二极管可以快速响应潜在的过压或ESD(静电放电)事件,通过将过压转移到接地,以稳定电路工作。
下面将详细介绍TVS二极管的参数。
一、工作原理TVS二极管是利用其结构特性来实现对瞬态电压的抑制。
当电路中发生瞬态过压时,TVS二极管的电压会迅速上升,形成导通通道,使得过电压的能量通过TVS二极管分流到地。
这样可以将瞬态过压的能量耗散在TVS二极管中,从而保护其他电子器件不受损害。
TVS二极管对于电子电路的保护起着非常重要的作用。
二、参数及性能指标1. 额定工作电压(VRM)额定工作电压是TVS二极管在正常工作条件下允许通过的最大电压。
在选型时需要根据电路的工作电压来选择合适的TVS二极管,通常应该确保额定工作电压大于最大工作电压,以保证TVS二极管的可靠性和稳定性。
一般而言,额定工作电压越高,TVS二极管的耐压能力越强。
2. 峰值脉冲功率(PPM)峰值脉冲功率表示TVS二极管在瞬态电压下能够吸收的能量,通常以瓦特(W)为单位。
PPM越大,表示TVS二极管在瞬态过压时具有更好的能量吸收能力,在保护电路时具有更高的效果。
3. 反向漏电流(IRM)TVS二极管在反向电压下的漏电流,通常以微安(μA)级别计算。
IRM越小,表示TVS 二极管在不导通时的耗散功率较低,可以减小对电路的影响。
4. 反向峰值脉冲电压(VRM)反向峰值脉冲电压表示TVS二极管在正向电压超过额定工作电压时的最大反向电压。
选型时应确保电路的最大反向峰值电压小于TVS二极管的额定反向峰值脉冲电压,以确保TVS二极管能够有效保护电路。
5. 响应时间(RESPONSE TIME)TVS二极管的响应时间是指当工作电压超过额定电压时,TVS二极管开始工作的时间。
瞬态电压抑制二极管参数瞬态电压抑制二极管(TVS)是一种用于保护电子设备不受瞬态过电压影响的器件。
它可以在毫微秒内响应电压过高的情况,将超过设定电压的电压转移到接地,从而保护电路中的其他元器件。
TVS二极管的参数涉及到很多方面,包括其特性、应用范围、选型指南等方面。
下面我们将详细介绍TVS二极管的参数及其相关知识。
一、TVS二极管的特性参数1. 额定峰值功率(Ppp)额定峰值功率是TVS二极管可以吸收的瞬态过电压脉冲功率的最高值。
通常以瓦特(W)来表示。
在选型时,需要根据系统的功耗和预期的过电压脉冲情况来选择合适的额定峰值功率。
2. 额定工作电压(Vrwm)额定工作电压是TVS二极管可以承受的最大持续反向工作电压。
通常以伏特(V)来表示。
在选型时,需要根据系统工作电压的范围来选择适合的额定工作电压。
3. 反向击穿电压(Vbr)反向击穿电压是TVS二极管在反向电压作用下,开始导通的电压。
通常以伏特(V)来表示。
在选型时,需要根据系统的工作电压和安全裕度来选择适合的反向击穿电压。
4. 触发电压(Vt)触发电压是TVS二极管开始导通的电压。
通常以伏特(V)来表示。
在选型时,需要考虑系统工作电压、过电压情况和TVS二极管的响应速度来选择合适的触发电压。
5. 最大脉冲电流(Ipp)最大脉冲电流是TVS二极管可以承受的瞬态过电流的最大值。
通常以安培(A)来表示。
在选型时,需要考虑系统的过电流情况和TVS二极管的耐受能力来选择合适的最大脉冲电流。
二、TVS二极管的应用范围TVS二极管广泛应用于电子设备中,特别是在电源供电、通信、工业控制和汽车电子等领域。
在这些领域中,TVS二极管可以有效保护电路不受来自闪电击击、电压瞬变和电磁干扰等因素的影响,从而提高系统的稳定性和可靠性。
三、TVS二极管的选型指南在选择TVS二极管时,需要考虑以下几个方面:1. 确定系统的工作电压范围和过电压情况;2. 根据系统的功耗和预期过电压脉冲情况选择合适的额定峰值功率;3. 根据系统的工作电压和安全裕度选择合适的额定工作电压和反向击穿电压;4. 根据系统的工作电压、过电压情况和TVS二极管的响应速度选择合适的触发电压;5. 根据系统的过电流情况和TVS二极管的耐受能力选择合适的最大脉冲电流。
瞬态电压抑制二极管参数瞬态电压抑制二极管(Transient Voltage Suppressor,简称TVS)是一种高效能保护电子设备的元件,其主要功能是在电路受到瞬态高电压冲击时,能够迅速地将电压钳制在预定值,从而保护后续电路免受损坏。
以下是关于TVS二极管的一些重要参数及其影响的详细讨论。
1.反向击穿电压(Vbr):这是TVS二极管开始导通并抑制电压的电压值。
在选择TVS二极管时,必须确保Vbr高于正常工作电压,但低于要保护的电路可以承受的最大电压。
2.最大钳位电压(Vc):当TVS二极管处于导通状态时,它会将电压钳制在此电压值。
Vc应小于被保护电路的最大允许电压。
3.最大峰值脉冲电流(Ipp):这是TVS二极管能够承受的最大电流值。
超过此值的电流可能导致二极管损坏。
在选择TVS二极管时,需要考虑电路中可能出现的最大瞬态电流。
4.最大浪涌功率(Pppm):这个参数表示TVS二极管在承受瞬态脉冲时能够耗散的最大功率。
Pppm值越大,二极管的保护能力越强。
5.箝位因子(K):箝位因子是最大钳位电压与反向击穿电压之比。
箝位因子越小,表示TVS二极管对电压的抑制能力越强。
6.响应时间(t):响应时间是从TVS二极管开始承受瞬态电压到其完全导通所需的时间。
响应时间越短,对电路的保护效果越好。
在选择TVS二极管时,需要注意其响应时间是否满足应用需求。
7.结电容(Cj):结电容是TVS二极管的一个寄生参数,它会影响电路的性能。
在选择TVS二极管时,需要注意其结电容值是否对电路产生影响。
为了确保TVS二极管的性能和可靠性,还需要考虑其工作环境条件,如工作温度范围、湿度和机械应力等。
在选择和使用TVS二极管时,应遵循制造商提供的建议和指南,以确保其能够有效地保护电路免受瞬态高电压的冲击。
最后,TVS二极管的参数选择应根据具体的应用场景和需求进行权衡和折衷。
在选择TVS二极管时,需要综合考虑上述参数以及成本、可靠性和可维护性等因素,以确保所选的TVS二极管能够满足实际应用的需求并提供良好的性能表现。
瞬态电压抑制二极管Transient Voltage Suppressors(TVS)概述电压及电流的瞬态干扰是造成电子电路及设备损坏的主要原因,常给人们带来无法估量的损失。
这些干扰通常来自于电力设备的起停操作、交流电网的不稳定、雷击干扰及静电放电等,瞬态干扰几乎无处不在、无时不有,使人感到防不胜防。
幸好,一种高效能的电路保护器件TVS的出现使瞬态干扰得到了有效抑制TVS(TRANSIENT VOLTAGE SUPPRESSOR)或称瞬变电压抑制二极管是在稳压管工艺基础上发展起来的一种新产品,其电路符号和普通稳压二极管相同,外形也与普通二极管无异,当TVS管两端经受瞬间的高能量冲击时,它能以极高的速度(最高达1*10-12秒)使其阻抗骤然降低,同时吸收一个大电流,将其两端间的电压箝位在一个预定的数值上,从而确保后面的电路元件免受瞬态高能量的冲击而损坏。
TVS的特性及其参数(参数表见附表)S的特性如果用图示仪观察TVS的特性,就可得到图1中左图所示的波形。
如果单就这个曲线来看,TVS管和普通稳压管的击穿特性没有什么区别,为典型的PN结雪崩器件。
但这条曲线只反映了TVS特性的一个部分,还必须补充右图所示的特性曲线,才能反映TVS的全部特性。
这是在双踪示波器上观察到的TVS管承受大电流冲击时的电流及电压波形。
图中曲线1是TVS管中的电流波形,它表示流过TVS管的电流由1mA 突然上升到峰值,然后按指数规律下降,造成这种电流冲击的原因可能是雷击、过压等。
曲线2是TVS管两端电压的波形,它表示TVS中的电流突然上升时,TVS两端电压也随之上升,但最大只上升到VC值,这个值比击穿电压VBR略大,从而对后面的电路元件起到保护作用。
2、TVS的参数TVS在电路中和稳压管一样,是反向使用的,图2所示为单向TVS的工作曲线图。
各参数说明如下:A.击穿电压(VBR):TVS在此时阻抗骤然降低,处于雪崩击穿状态。
B.测试电流(IT):TVS的击穿电压VBR在此电流下测量而得。
TVS 即瞬态抑制二极管(Transient Voltage Suppressor)2007-12-01 14:411、概述:TVS管是瞬态电压抑制器(Transient Voltage Suppressor)的简称。
它的特点是:响应速度特别快(为ns级);耐浪涌冲击能力较放电管和压敏电阻差,其10/1000μs波脉冲功率从400W~30KW,脉冲峰值电流从0.52A~544A;击穿电压有从6.8V~550V的系列值,便于各种不同电压的电路使用。
2、特性:TVS管有单向与双向之分,单向TVS管的特性与稳压二极管相似,双向TVS管的特性相当于两个稳压二极管反向串联,其主要特性参数有:①反向断态电压(截止电压)VRWM与反向漏电流IR:反向断态电压(截止电压)VRWM表示TVS管不导通的最高电压,在这个电压下只有很小的反向漏电流IR。
②击穿电压VBR:TVS管通过规定的测试电流IT时的电压,这是表示TVS管导通的标志电压。
③脉冲峰值电流IPP:TVS管允许通过的10/1000μs波的最大峰值电流(8/20μs 波的峰值电流约为其5倍左右),超过这个电流值就可能造成永久性损坏。
在同一个系列中,击穿电压越高的管子允许通过的峰值电流越小。
④最大箝位电压VC:TVS管流过脉冲峰值电流IPP时两端所呈现的电压。
⑤脉冲峰值功率Pm:脉冲峰值功率Pm是指10/1000μs波的脉冲峰值电流IPP 与最大箝位电压VC的乘积,即Pm=IPP*VC。
⑥稳态功率P0:TVS管也可以作稳压二极管用,这时要使用稳态功率。
⑦极间电容Cj:与压敏电阻一样,TVS管的极间电容Cj也较大,且单向的比双向的大,功率越大的电容也越大。
ESD保护对高密度、小型化和具有复杂功能的电子设备而言具有重要意义。
本文探讨了采用TVS二极管防止ESD时,最小击穿电压和击穿电流、最大反向漏电流和额定反向关断电压等参数对电路的影响及选择准则,并针对便携消费电子设备、机顶盒、以及个人电脑中的视频线路保护、USB保护和RJ-45接口等介绍了一些典型应用随着移动产品、打印机、PC,DVD、机顶盒(STB)等产品的迅速发展,消费者正要求越来越先进的性能。
瞬态抑制二极管的详细介绍和使用指导
一、瞬态抑制二极管介绍
瞬态抑制二极管(Transient Voltage Suppression Diode,TVS)是一种用于抑制和减少设备内部电路的偶然突发电压及峰值电压传播的继电器器件。
由于它能抑制来自外部扰动源的瞬变电压,它又被称为瞬变电压抑制器(Transient Voltage Suppressors,TVS)。
它的工作原理是,当外部突发电压超过预先设定的电压,就会导致TVS二极管突然导通,迅速把外部扰动源的传入电压引入到地系统或接地系统。
它主要有三种:一极式瞬态抑制二极管、双极式瞬态抑制二极管和三极式瞬态抑制二极管,可以用来保护单极系统、双极系统和三极系统。
二、瞬态抑制二极管的使用指导
1、正确安装
一般来说,TVS二极管需要通过焊接来安装,然而它们的焊接零件较小,相对较脆,因此安装时需要注意它们的焊接零件是否正确。
安装完成后,应检查TVS的外壳是否紧贴系统板的基板。
2、安装位置
TVS除了需要安置在可能受到外部扰动源影响的部位外,需要进行正确安。
什么是TVS瞬态抑制二极管,瞬态抑制二极管(Transient V oltage Suppressor)简称TVS 管,TVS管的电气特性是由P-N结面积、掺杂浓度及晶片阻质决定的。
其耐突波电流的能力与其P-N结面积成正比。
当TVS二极管的两极受到反向瞬态高能量冲击时,它能以10的负12次方秒量级的速度,将其两极间的高阻抗变为低阻抗,吸收高达数千瓦的浪涌功率,使两极间的电压箝位于一个预定值,有效地保护电子线路中的精密元器件,免受各种浪涌脉冲的损坏。
TVS管工作原理:器件并联于电路中,当电路正常工作时,它处于截止状态(高阻态),不影响线路正常工作,当电路出现异常过压并达到其击穿电压时,它迅速由高阻态变为低阻态,给瞬间电流提供低阻抗导通路径,同时把异常高压箝制在一个安全水平之内,从而保护被保护IC或线路;当异常过压消失,其恢复至高阻态,电路正常工作。
TVS允许的正向浪涌电流在TA=250C,T=10ms条件下,可达50~200A。
双向TVS 可在正反两个方向吸收瞬时大脉冲功率,并把电压钳制到预定水平,双向TVS适用于交流电路,单向TVS一般用于直流电路。
可用于防雷击、防过电压、抗干扰、吸收浪涌功率等,是一种理想的保护器件。
耐受能力用瓦特(W)表示。
TVS二极管可以很方便地与其它器件集成在一个芯片上,现有很多将EMI过滤和RFI 防护等功能与TVS管集成在一起的器件,不但减少设计所采用的器件数目降低成本,而且也避免PCB板上布线时易诱发的伴生自感。
瞬态电压抑制二极管的选用原则在选用瞬态电压抑制二极管(TVS)时,必须考虑电路的具体条件,一般应遵循以下原则:1) 箝位电压Vc(MAX)不大于电路的最大允许安全电压。
2) 最大反向工作电压(变位电压)VRWM不低于电路的最大工作电压,一般可以选VRWM等于或略高于电路最大工作电压。
3) 额定的最大脉冲功率,必须大于电路中出现的最大瞬态浪涌功率。
下面是TVS在电路应用中的典型例子:TVS用于交流电路图2-1是一个双向TVS在交流电路中的应用,可以有效地抑制电网带来的过载脉冲,从而起到保护整流桥及负载中所有元器件的作用。
TVS管主要参数说明及作用TVS管,全称为Transient Voltage Suppressor,也称为TVS二极管、瞬态电压抑制二极管,是一种用于保护电子设备免受瞬态电压冲击的电子元件。
它可以在电路中提供瞬态电压保护,确保电压在安全范围内,从而防止电路过压破坏和损坏。
主要参数说明及作用如下:1.峰值反向电压(VBR):指代TVS管正常工作时可承受的最大反向电压。
它决定了TVS管保护的电路在有过压冲击时所能承受的最高电压。
当电路的电压超过VBR时,TVS管将启动工作,将过剩的能量引流到地。
2.峰值脉冲功率(PPM):表示TVS管允许通过的最大脉冲功率,通常以瓦特(W)为单位。
它决定了TVS管在短时间内能够吸收的能量。
3.瞬态响应时间(tR):指TVS管从未激发状态到达10%、50%、90%等特定电压的时间。
响应时间越短,TVS管对过压冲击的响应能力越强。
4.电流容量(IT):表示TVS管能够承受的最大经过电流。
它是决定TVS管稳定工作的重要参数,过大的电流可能造成TVS管烧毁。
5.浪涌容量(PPM):表明TVS管在一定时间内可以吸收的过电压能量,通常以焦耳(J)为单位。
浪涌容量越大,TVS管对过电压冲击的吸收能力越强。
6. 电压温度系数(VBR Temperature Coefficient):TVS管工作温度变化时,峰值反向电压的变化率。
该系数可以衡量TVS管在不同温度下的反向电压稳定性。
7. 工作温度范围(Operating Temperature Range):TVS管能够正常工作的温度范围。
TVS管的作用在于保护电子设备免受过电压的破坏。
当电路中出现过电压时,TVS管会迅速打开,将过剩的能量引流到地,从而保护其他电子元件。
TVS管可以防止过电压对电子设备产生破坏或失效,并提供短路保护。
它广泛应用于各种电子设备中,如电源、通信设备、计算机、汽车电子等。
需要注意的是,不同应用场景下TVS管的参数需求各不相同。
瞬态电压抑制二极管应用指南第一章 TVS器件的特点、电特性和主要电参数一、 TVS器件的特点瞬态(瞬变)电压抑制二级管简称TVS器件,在规定的反向应用条件下,当承受一个高能量的瞬时过压脉冲时,其工作阻抗能立即降至很低的导通值,允许大电流通过,并将电压箝制到预定水平,从而有效地保护电子线路中的精密元器件免受损坏。
TVS能承受的瞬时脉冲功率可达上千瓦,其箝位响应时间仅为1ps(10-12S)。
TVS允许的正向浪涌电流在T A=250C,T=10ms条件下,可达50~200A 。
双向TVS可在正反两个方向吸收瞬时大脉冲功率,并把电压箝制到预定水平,双向TVS适用于交流电路,单向TVS一般用于直流电路。
二、 TVS器件的电特性1、单向TVS的V-I特性如图1-1所示,单向TVS的正向特性与普通稳压二极管相同,反向击穿拐点近似“直角”为硬击穿,为典型的PN结雪崩器件。
从击穿点到V C值所对应的曲线段表明,当有瞬时过压脉冲时,器件的电流急骤增加而反向电压则上升到箝位电压值,并保持在这一水平上。
2、双向TVS的V-I特性如图1-2所示,双向TVS的V-I特性曲线如同两只单向TVS“背靠背”组合,其正反两个方向都具有相同的雪崩击穿特性和箝位特性,正反两面击穿电压的对称关系为:0.9≤V(BR)(正)/V(BR)(反)≤1.1,一旦加在它两端的干扰电压超过箝位电压V C就会立刻被抑制掉,双向TVS在交流回路应用十分方便。
三、TVS器件的主要电参数1、 击穿电压V(BR)器件在发生击穿的区域内,在规定的试验电流I(BR)下,测得器件两端的电压称为击穿电压,在此区域内,二极管成为低阻抗的通路。
2、 最大反向脉冲峰值电流I PP在反向工作时,在规定的脉冲条件下,器件允许通过的最大脉冲峰值电流。
I PP与最大箝位电压VC(MAX)的乘积,就是瞬态脉冲功率的最大值。
使用时应正确选取TVS,使额定瞬态脉冲功率P PR大于被保护器件或线路可能出现的最大瞬态浪涌功率。
图1-3表明当瞬时脉冲峰值电流出现时,TVS被击穿,并由击穿电压值上升至最大箝位电压值,随着脉冲电流呈指数下降,箝位电压亦下降,恢复到原来状态。
因此,TVS能抑制可能出现的脉冲功率的冲击,从而有效地保护电子线路。
峰值电流波形A、正弦半波B、矩形波C 、标准波(指数波形) D、三角波TVS峰值电流的试验波形采用标准波(指数波形),由T R/T P决定。
峰值电流上升时间T R:电流从0.1I PP开始达到0.9I PP的时间。
半峰值电流时间T P:电流从零开始通过最大峰值后,下降到0.5I PP值的时间。
其波形如图1-4所示。
下面列出典型试验波形的T R/T P值:A、EMP波(图1-5):10ns /1000nsB、闪电波:8s /20sC、标准波:10s /1000s3、 最大反向工作电压V RWM(或变位电压)器件反向工作时,在规定的I R下,器件两端的电压值称为最大反向工作电压V RWM。
通常V RWM=(0.8~0.9)V(BR)。
在这个电压下,器件的功率消耗很小。
使用时,应使V RWM不低于被保护器件或线路的正常工作电压。
4、 最大箝位电压V C(max )在脉冲峰值电流Ipp 作用下器件两端的最大电压值称为最大箝位电压。
使用时,应使V C(max )不高于被保护器件的最大允许安全电压。
最大箝位电压与击穿电压之比称为箝为系数。
即:箝位系数=V C(max )/V(BR)一般箝位系数为1.3左右。
最大箝位电压V C(max )的测试方法见4.4。
5、 反向脉冲峰值功率P PRTVS的P PR取决于脉冲峰值电流I PP和最大箝位电压V C(max ),除此以外,还和脉冲波形、脉冲时间及环境温度有关。
当脉冲时间T p 一定时,P PR=K1K2V C(max )I pp式中K1为功率系数,K2为功率的温度系数。
典型的脉冲持续时间t p 为1MS,当施加到瞬态电压抑制二极管上的脉冲时间t p 比标准脉冲时间短时,其脉冲峰值功率将随t p 的缩短而增加。
图1-8给出了P PR 与t p的关系曲线。
TVS的反向脉冲峰值功率P PR与经受浪涌的脉冲波形有关,用功率系数K1表示,各种浪涌波形的K1值如表1所示。
E=∫i(t)V(t)d t式中:i(t)为脉冲电流波形,V(t) 为箝位电压波形。
这个额定能量值在极短的时间内对TVS是不可重复施加的。
但是,在实际的应用中,浪涌通常是重复地出现,在这种情况下,即使单个的脉冲能量比TVS器件可承受的脉冲能量要小得多,但若重复施加,这些单个的脉冲能量积累起来,在某些情况下,也会超过TVS器件可承受的脉冲能量。
因此,电路设计必须在这点上认真考虑和选用TVS器件,使其在规定的间隔时间内,重复施加脉冲能量的累积不至超过TVS器件的脉冲能量额定值。
6、 电容C PPTVS的电容由硅片的面积和偏置电压来决定,电容在零偏情况下,随偏置电压的增加,该电容值呈下降趋势。
电容的大小会影响TVS器件的响应时间。
7、 漏电流I R当最大反向工作电压施加到TVS上时,TVS管有一个漏电流I R,当TVS用于高阻抗电路时,这个漏电流是一个重要的参数。
第二章TVS选用原则在选用TVS时,必须考虑电路的具体条件,一般应遵循以下原则:一、大箝位电压V C(MAX)不大于电路的最大允许安全电压。
二、最大反向工作电压(变位电压)V RWM不低于电路的最大工作电压,一般可以选V RWM等于或略高于电路最大工作电压。
三、额定的最大脉冲功率,必须大于电路中出现的最大瞬态浪涌功率。
下面是TVS在电路应用中的典型例子:TVS用于交流电路:见图2-1,这是一个双向TVS在交流电路中的应用,可以有效地抑制电网带来的过载脉冲,从而起到保护整流桥及负载中所有元器件的作用。
TVS的箝位电压不大于电路的最大允许电压。
图2-2所示,是用单向TVS并联于整流管旁侧,以保护整流管不被瞬时脉冲击穿,选用TVS必须是和整流管相匹配。
图2-3所示电路中,单向TVS1和TVS2反接并联于电源变压器输出端或选用一个双向TVS,用以保护整流电路及负载中的元器件。
TVS3保护整流以后的线路元件,如电源变压器输出端电压为36伏时一般TVS1和TVS2的工作电压V R应根据36×来选择,其它参数依据电路中的具体条件而下。
TVS用于直流电路,图2-4所示TVS并联于输出端,可有效地保护控制系统。
TVS的反向工作电压应等于或略高于直流供电电压,其它参数根据电路的具体条件而定。
图2-5所示为两个单向TVS连接在电源线路中,用以防止直流电源反接或电源通、断时产生的瞬时脉冲使集成电路损坏。
当电路连接有感性负载,如电机、断电器线圈、螺线管时,会产生很高的瞬时脉冲电压,图2-6中的TVS可以保护晶体管及逻辑电路,从而省去了较复杂的电阻/电容保护网络。
图2-7电路中TVS起保护和电压限制的作用。
直流电中选用举例:整机直流工作电压12V,最大允许安全电压25V(峰值),浪涌源的阻抗50MΩ,其干扰波形为方波,T P=1MS,最大峰值电流50A。
选择:1、先从工作电压12V选取最大反向工作电压V RWM为13V,则击穿电压V(BR)==15.3V;2、从击穿电压值选取最大箝位电压V C(MAX)=1.30×V(BR)=19.89V,取V C=20V;3、再从箝位电压VC和最在峰值电流IP计算出方波脉冲功率:P PR=V C×I P=20×50=1000W4、计算折合为T P=1MS指数波的峰值功率,折合系数K1=1.4,P PR=1000W÷1.4=715W从手册中可查到1N6147A其中P PR=1500W,变位电压V RWM=12.2V,击穿电压V(BR)=15.2V,最大箝位电压V C=22.3V,最大浪涌电流I P=67.3A。
可满足上述设计要求,而且留有一倍的余量,不论方波还是指数波都适用。
交流电路应用举例:直流线路采用单向瞬变电压抑制二极管,交流则必须采用双向瞬变电压抑制二极管。
交流是电网电压,这里产生的瞬变电压是随机的,有时还遇到雷击(雷电感应产生的瞬变电压)所以很难定量估算出瞬时脉冲功率P PR。
但是对最大反向工作电压必须有正确的选取。
一般原则是交流电压乘1.4倍来选取TVS管的最大反向工作电压。
直流电压则按1.1—1.2倍来选取TVS管的最在反向工作电压V RWM。
图2-8给出了一个微机电源采用TVS作线路保护的原理图,由图可见:1、在进线的220V~处加TVS管抑制220V~交流电网中尖峰干扰。
2、在变压器进线加上干扰滤波器,滤除小尖峰干扰。
3、在变压输出端V~=20V处又加上TVS管,再一次抑制干扰。
4、到了直流10V输出时还加上TVS管抑制干扰。
其中:双向TVS管D1的V RWM=220V~×1.4=308V左右双向TVS管D2的V RWM=20V~×1.4=28V左右单向TVS管D3的V RWM=10V~×1.2=12V左右经过如上四次抑制,变成所谓的“净化电源”,还可以加上其它措施,更有效地抑制干扰,防止干扰进入计算机的CPU及存贮器中,从而提高微机系统的应用可靠性。
从失效统计概率可知:微机系统产生100次故障,其中90次来自电源,10次是微机本身,可见电源的可靠性最重要,要提高整机可靠性,首先应提高电源的可靠性。
第三章TVS应用实例TVS在美国应用十分广泛,特别是在军事电子装备中非常重视,美国军标不但出牌了不少TVS器件的标准,同时在线路应用方面也有军标,如MIL-HDBK-978B《宇航用电子元器件手册》中第4.8节为“双极型瞬变电压抑制器”,文中列出不少TVS的应用实例。
MIL-HDBK-338B 《电子设备可靠性手册》中第7.4.4节为“瞬态和过应力保护”,文中也谈到了TVS的应用。
TVS在国内的应用,正处于推广应用的阶段,为了加深电路设计人员对TVS的认识,提高国产整机的可靠性,现将上述两个美国军标中译出的部分资料整理成文,推荐给广大电路设计人员参考使用。
一、TVS在微机中的应用实例图3-1是一个典型的微机系统,通过电源线、输入线、输出线进入的各种干扰或瞬变电压,可能使微机误动作出故障,特别是来自开关电源,微机近旁的电动机的开与关、交流电源电压的浪涌和瞬变、静电放电等场合都可能使系统产生误动作,严重时还可能损坏器件。
将瞬变电压抑制二极管接到微机的电源线输入和输出线上,可防止瞬变电压进入“微机”总线,加强微机对外界干扰的抵抗能力,保证微机正常工作,提高其应用可靠性。
由图1可以看出,使用TVS管的量是很多的。
二、TVS管保护开关电源实例对开关电源设计师来讲,必须对影响开头电源的三种瞬变类型进行保护:1、由负载变化引起的瞬变电压(电感负载);2、由电源线引入的瞬变电压;3、由开关电源内部发生的瞬变电压。
