LI-6400简易使用手册(带功能行和参数行说明)

LI-6400便携式光合仪的使用说明1. 仪器使用功能LI-6400并非单一用于研究植物光合作用，他同时包括光合、呼吸（分为植物呼吸和土壤呼吸）、蒸腾、荧光等多项测量功能，多项功能的完全集成使得LI-6400成为生态学研究领域上重要的必不可少的基础研究设备。

其测量参数包括：净光合速率（Pn）、气孔导度（Gs）、蒸腾速率（Ts）、细胞间隙CO2浓度（Ci）、大气CO2浓度（Ca）、光量子通量密度（PFD）、叶温（TL）、相对空气湿度（RH）。

如果配备6400-40叶绿素荧光叶室，可测试以下参数：最大荧光（Fm）、初始荧光（Fo）、可变荧光（Fv）、光化学猝灭（qP）、非化学猝灭（qN）。

此外，进行自动测量的基础上还可以进一步计算饱和点、补偿点等多项重要生理生态指标。

表1 LI-6400参数表（主机显示屏测量菜单显示的参数说明，A-L是行号）3. 仪器使用流程3.1仪器安装连接，并连接好进气管缓冲瓶。

3.2打开位于主机右侧的电源开关。

3.3仪器在启动后将显示“Is the IRGA connected?(Y/N)”选择Y3.4叶室配置选择：选择目前安装的叶室配置，如已经安装了标准叶室，请选择Factory default，然后回车。

如果安装了荧光叶室，请选择6400-40 Default Flurometer，然后回车。

如果安装了土壤叶室，请选择6400-09 soil Chamber，然后回车。

其他叶室方法相同，只需要选择不同的叶室就可以了。

3.5调零向SCRUB方向拧紧碱石灰管和干燥管上端的螺母。

关闭叶室，即压下黑色手柄，并旋紧固定螺丝即可。

在主菜单按F3按钮选“Calib Menu”项①选“Flow Meter Zero”项（调气流量为零），回车等待流速的电压读数基本稳定，用F1、F2上下调节，至读数基本稳定，且在-0.5—0.5范围内，按EXIT按钮退出。

②选“IRGA Zero”（红外线气体分析仪探头调零），回车等待CO2浓度和H2O浓度的下降，至读数基本稳定（一般在20分钟左右），按F3“Auto All ”进行自动调节，结束后“Exit ”退出。

LI-6400便携式光合测定仪简要操作规程1．首先进行装机工作，注意连接缓冲瓶，并将缓冲瓶置于空气流动相对稳定的地方。

2．接通电源，打开LI－6400，过1－2秒钟后，屏幕显示Is the chamber/IRGA connected?(Y/N)输入Y，此时IRGA开始预热。

如5秒钟内未见答复，N被假定。

开始扫描文件系统并运行启动程序。

在程序运行过程中，不允许连接或拆卸叶室与IRGA。

只有在休眠状态（Utility Menu菜单下的Sleep mode）下方可进行。

运行中仪器会显示所有配置方式，并提示要进入何种配置方式，按所需进行选择。

配置方式单如下：2×3 ClrBtm EB sun+sky 2×3cm2透明底叶室、自然光2×3 ClrBtm LED EB 2×3cm2透明底叶室、LED光源2×3 Opaque LED 2×3cm2不透明底叶室、LED光源2×6 ClrBrm Needles EB 2×6 cm2透明底针叶叶室2×6 Opaque Broadleaf 2×6 cm2不透明底窄叶叶室2×6 Opaque Needles 2×6 cm2不透明底针叶叶室Factory Default 2×3cm2不透明底叶室、自然光Soil Chamber 土壤呼吸室Arabidopsis Chamber EB 0.785cm2小叶室3．IRGA通常需预热20分钟。

然后进行仪器校正。

3.1流量校正。

关闭空叶室（调节叶室上方旋钮使叶室闭合，不留缝隙，但不宜太紧），进入“Calib Menu”（按F3）中，选择“Flow Meter Zero”，校正自动进行，10秒钟后，流量计信号应在0±1mV范围内。

3.2IRGA校正。

关闭空叶室，还是在“Calib Menu”（按F3）中，选择“IRGA Zero”，将碱石灰管和干燥剂管旋钮均扭到“Scrab”位置，等待约15分钟进行稳定，然后按“AutoAll”键运行校正程序。

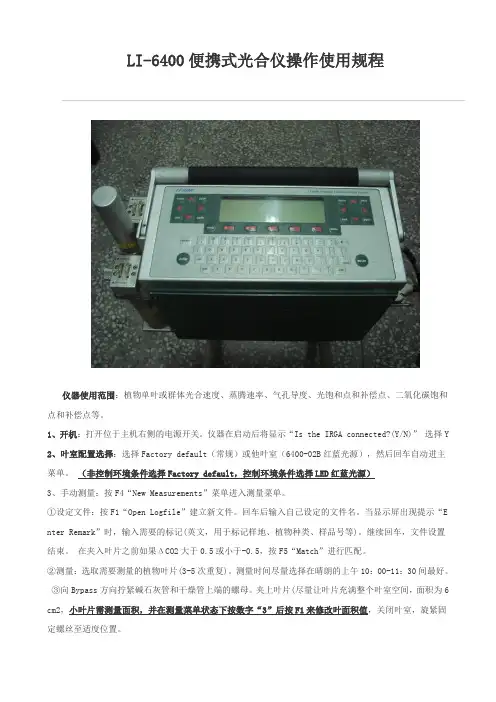

LI-6400便携式光合仪操作使用规程仪器使用范围：植物单叶或群体光合速度、蒸腾速率、气孔导度、光饱和点和补偿点、二氧化碳饱和点和补偿点等。

1、开机：打开位于主机右侧的电源开关。

仪器在启动后将显示“Is the IRGA connected? (Y/N)”选择Y2、叶室配置选择：选择Factory default（常规）或他叶室（6400-02B红蓝光源），然后回车自动进主菜单。

3、手动测量：按F4“New Measurements”菜单进入测量菜单。

①设定文件：按F1“Open Logfile”建立新文件。

回车后输入自己设定的文件名。

当显示屏出现提示“Enter Remark”时，输入需要的标记(英文，用于标记样地、植物种类、样品号等)。

继续回车，文件设置结束。

在夹入叶片之前如果ΔCO2大于0.5或小于-0.5，按F5“Match”进行匹配。

②测量：选取需要测量的植物叶片(3-5次重复)。

测量时间尽量选择在晴朗的上午10：00-11：30间最好。

③向Bypass方向拧紧碱石灰管和干燥管上端的螺母。

夹上叶片(尽量让叶片充满整个叶室空间，面积为6cm2，小叶片需测量面积，并在测量菜单状态下按数字“3”后按F1来修改叶面积值，关闭叶室，旋紧固定螺丝至适度位置。

④等待C行PHOTO读数稳定（小数点后最后一位数字的波动在2左右）后即可记录 (按F1“LOG”按钮或者按分析仪手柄上的黑色按钮2秒即可记录一组数据。

⑤换叶片进行下一次测量。

重复②--④步骤。

4、自动测量与环境条件控制LI-6400可以控制的环境条件包括温度、CO2浓度、光强等。

一般而言，需要控制环境条件的实验有两种情况。

一种是环境变化剧烈，无法准确进行同等环境条件的测量。

另一种情况是进行光曲线和ACI曲线测量。

环境控制只需要在手动测量时，按数字来切换菜单。

具体各菜单情况如下图所示。

温度控制：按数字2，按F4控制温度(输入需要的温度回车即可，注意温度控制范围是环境温度的±6℃)。

LI-6400便携式光合仪使用流程说明一、仪器连接安装1、加装化学药品①蓝色干燥剂在正面主机外面，白色苏打在内面；②换药时先拧开底盖并且填充量低于螺线1cm，将盖帽旋紧，注意密封圈；③两个化学管在不测时调在中间，调零时全Scrub，测控制环境时苏打和干燥管完全scrub，非控制环境两个管完全-bypass；（注意螺丝不要旋得太紧，以免脱扣）④白色苏打不能重复利用且不变色，而干燥剂可重复利用，吸水后变红色，需在210℃烘90min，变成蓝色，当出现粉末时将其倒掉；（注意：干燥剂：当化学管中2/3的干燥剂变红后即需要更换药品；苏打：将旋钮旋转至完全Scrub，等CO2_R的值降至最低，向进气口吹气，观察CO2_R读数，如果波动大于2umol/mol，则需要更换碱石灰。

2、连接硬件①将25针的连接器一端插入标有［IRGA］的插座中，另一端插入标有［CHAMBER］插座中，宽面(长边)朝上，且拧紧螺丝钉（注意不要拧得太紧，否则螺丝钉将被折断）；②将末端有黑色标记的软管与操作台右端标有［SAMPLE］的端口（有黑色皮垫）连接，另外一个软管（无黑色标记）与标有［REF］的端口（无黑色皮垫）连接；③标有［INLET］的端口（套有绿色软管）是空气的入口，连接缓冲瓶（悬挂在空中2~3 m，空气流动相对稳定处，以防止污物进入主机，同时在测量过程中可减少空气流动对测量结果的影响）；④连接电缆与IRGA头部圆形IRGA端口上的红色圆点和IRGA分析器上的红色选点对齐时插进，且能听到响声，注意：插头一定要推到底，不能留有空隙；⑤安装CO2钢瓶（测光合和CO2响应曲线时才安装，或实验必需）将CO2小钢瓶装入套筒，顺时针旋转，直到感觉保护罩接触到了小钢瓶，稍微加力便导致钢瓶被刺穿，这时需要快速旋紧，防止CO2泄露，注意：O形圈后将套筒旋紧，每用完1盒（25个钢瓶）更换1次油滤；⑥切记分析器各部件：光量子传感器，紫色插头处，叶温热电偶，2个黄色：匹配阀，如果使用CF卡存数据，则插入主机后面固定小槽内。

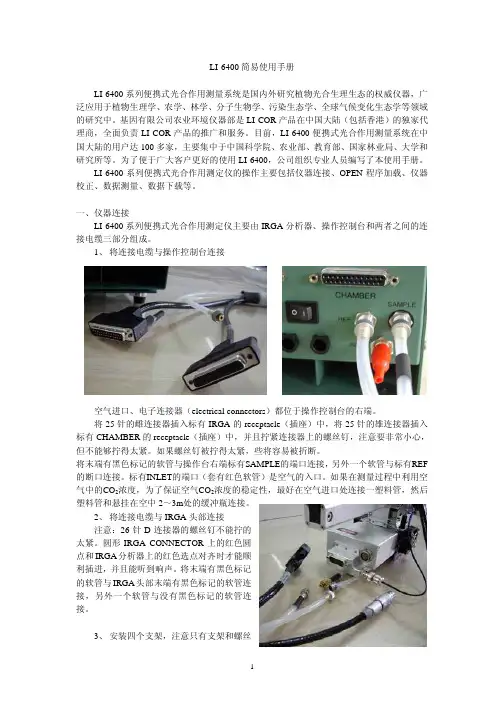

LI-6400简易使用手册LI-6400系列便携式光合作用测量系统是国内外研究植物光合生理生态的权威仪器，广泛应用于植物生理学、农学、林学、分子生物学、污染生态学、全球气候变化生态学等领域的研究中。

基因有限公司农业环境仪器部是LI-COR产品在中国大陆（包括香港）的独家代理商，全面负责LI-COR产品的推广和服务。

目前，LI-6400便携式光合作用测量系统在中国大陆的用户达100多家，主要集中于中国科学院、农业部、教育部、国家林业局、大学和研究所等。

为了便于广大客户更好的使用LI-6400，公司组织专业人员编写了本使用手册。

LI-6400系列便携式光合作用测定仪的操作主要包括仪器连接、OPEN程序加载、仪器校正、数据测量、数据下载等。

一、仪器连接LI-6400系列便携式光合作用测定仪主要由IRGA分析器、操作控制台和两者之间的连接电缆三部分组成。

1、将连接电缆与操作控制台连接空气进口、电子连接器（electrical connectors）都位于操作控制台的右端。

将25针的雌连接器插入标有IRGA的receptacle（插座）中，将25针的雄连接器插入标有CHAMBER的receptacle（插座）中，并且拧紧连接器上的螺丝钉，注意要非常小心，但不能够拧得太紧。

如果螺丝钉被拧得太紧，些将容易被折断。

将末端有黑色标记的软管与操作台右端标有SAMPLE的端口连接，另外一个软管与标有REF 的断口连接。

标有INLET的端口（套有红色软管）是空气的入口。

如果在测量过程中利用空气中的CO2浓度，为了保证空气CO2浓度的稳定性，最好在空气进口处连接一塑料管，然后塑料管和悬挂在空中2～3m处的缓冲瓶连接。

2、将连接电缆与IRGA头部连接注意：26针D连接器的螺丝钉不能拧的太紧。

圆形IRGA CONNECTOR上的红色圆点和IRGA分析器上的红色选点对齐时才能顺利插进，并且能听到响声。

将末端有黑色标记的软管与IRGA头部末端有黑色标记的软管连接，另外一个软管与没有黑色标记的软管连接。

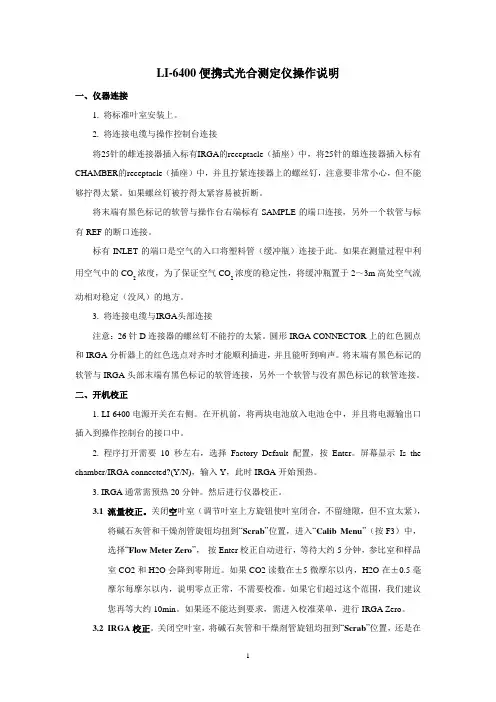

LI-6400便携式光合测定仪操作说明一、仪器连接1. 将标准叶室安装上。

2. 将连接电缆与操作控制台连接将25针的雌连接器插入标有IRGA的receptacle（插座）中，将25针的雄连接器插入标有CHAMBER的receptacle（插座）中，并且拧紧连接器上的螺丝钉，注意要非常小心，但不能够拧得太紧。

如果螺丝钉被拧得太紧容易被折断。

将末端有黑色标记的软管与操作台右端标有SAMPLE的端口连接，另外一个软管与标有REF的断口连接。

标有INLET的端口是空气的入口将塑料管（缓冲瓶）连接于此。

如果在测量过程中利用空气中的CO2浓度，为了保证空气CO2浓度的稳定性，将缓冲瓶置于2～3m高处空气流动相对稳定（没风）的地方。

3. 将连接电缆与IRGA头部连接注意：26针D连接器的螺丝钉不能拧的太紧。

圆形IRGA CONNECTOR上的红色圆点和IRGA分析器上的红色选点对齐时才能顺利插进，并且能听到响声。

将末端有黑色标记的软管与IRGA头部末端有黑色标记的软管连接，另外一个软管与没有黑色标记的软管连接。

二、开机校正1. LI-6400电源开关在右侧。

在开机前，将两块电池放入电池仓中，并且将电源输出口插入到操作控制台的接口中。

2. 程序打开需要10秒左右，选择Factory Default配置，按Enter。

屏幕显示Is the chamber/IRGA connected?(Y/N)，输入Y，此时IRGA开始预热。

3. IRGA通常需预热20分钟。

然后进行仪器校正。

3.1流量校正。

关闭空叶室（调节叶室上方旋钮使叶室闭合，不留缝隙，但不宜太紧），将碱石灰管和干燥剂管旋钮均扭到“Scrab”位置，进入“Calib Menu”（按F3）中，选择“Flow Meter Zero”，按Enter校正自动进行，等待大约5分钟，参比室和样品室CO2和H2O会降到零附近。

如果CO2读数在±5微摩尔以内，H2O在±0.5毫摩尔每摩尔以内，说明零点正常，不需要校准。

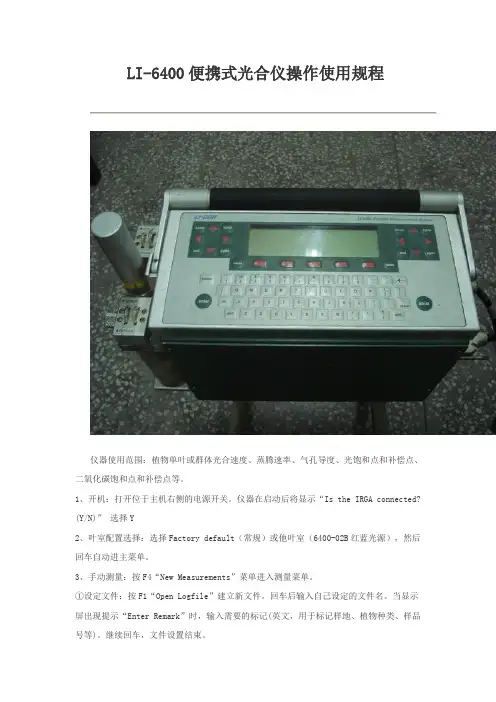

LI-6400便携式光合仪操作使用规程仪器使用范围：植物单叶或群体光合速度、蒸腾速率、气孔导度、光饱和点和补偿点、二氧化碳饱和点和补偿点等。

1、开机：打开位于主机右侧的电源开关。

仪器在启动后将显示“Is the IRGA connected?(Y/N)”选择Y2、叶室配置选择：选择Factory default（常规）或他叶室（6400-02B红蓝光源），然后回车自动进主菜单。

（非控制环境条件选择Factory default，控制环境条件选择LED红蓝光源）3、手动测量：按F4“New Measurements”菜单进入测量菜单。

①设定文件：按F1“Open Logfile”建立新文件。

回车后输入自己设定的文件名。

当显示屏出现提示“E nter Remark”时，输入需要的标记(英文，用于标记样地、植物种类、样品号等)。

继续回车，文件设置结束。

在夹入叶片之前如果ΔCO2大于0.5或小于-0.5，按F5“Match”进行匹配。

②测量：选取需要测量的植物叶片(3-5次重复)。

测量时间尽量选择在晴朗的上午10：00-11：30间最好。

③向Bypass方向拧紧碱石灰管和干燥管上端的螺母。

夹上叶片(尽量让叶片充满整个叶室空间，面积为6 cm2，小叶片需测量面积，并在测量菜单状态下按数字“3”后按F1来修改叶面积值，关闭叶室，旋紧固定螺丝至适度位置。

④等待C行PHOTO读数稳定（小数点后最后一位数字的波动在2左右）后即可记录 (按F1“LOG”按钮或者按分析仪手柄上的黑色按钮2秒即可记录一组数据。

⑤换叶片进行下一次测量。

重复②--④步骤。

4、自动测量与环境条件控制LI-6400可以控制的环境条件包括温度、CO2浓度、光强等。

一般而言，需要控制环境条件的实验有两种情况。

一种是环境变化剧烈，无法准确进行同等环境条件的测量。

另一种情况是进行光曲线和ACI曲线（快速光响应曲线）测量。

环境控制只需要在手动测量时，按数字来切换菜单。

LI-6400便携式光合仪使用流程说明一、仪器连接安装1、加装化学药品①蓝色干燥剂在正面主机外面，白色苏打在内面；②换药时先拧开底盖并且填充量低于螺线1cm，将盖帽旋紧，注意密封圈；③两个化学管在不测时调在中间，调零时全Scrub，测控制环境时苏打和干燥管完全scrub，非控制环境两个管完全-bypass；（注意螺丝不要旋得太紧，以免脱扣）④白色苏打不能重复利用且不变色，而干燥剂可重复利用，吸水后变红色，需在210℃烘90min，变成蓝色，当出现粉末时将其倒掉；（注意：干燥剂：当化学管中2/3的干燥剂变红后即需要更换药品；苏打：将旋钮旋转至完全Scrub，等CO2_R的值降至最低，向进气口吹气，观察CO2_R读数，如果波动大于2umol/mol，则需要更换碱石灰。

2、连接硬件①将25针的连接器一端插入标有［IRGA］的插座中，另一端插入标有［CHAMBER］插座中，宽面(长边)朝上，且拧紧螺丝钉（注意不要拧得太紧，否则螺丝钉将被折断）；②将末端有黑色标记的软管与操作台右端标有［SAMPLE］的端口（有黑色皮垫）连接，另外一个软管（无黑色标记）与标有［REF］的端口（无黑色皮垫）连接；③标有［INLET］的端口（套有绿色软管）是空气的入口，连接缓冲瓶（悬挂在空中2~3 m，空气流动相对稳定处，以防止污物进入主机，同时在测量过程中可减少空气流动对测量结果的影响）；④连接电缆与IRGA头部圆形IRGA端口上的红色圆点和IRGA分析器上的红色选点对齐时插进，且能听到响声，注意：插头一定要推到底，不能留有空隙；⑤安装CO2钢瓶（测光合和CO2响应曲线时才安装，或实验必需）将CO2小钢瓶装入套筒，顺时针旋转，直到感觉保护罩接触到了小钢瓶，稍微加力便导致钢瓶被刺穿，这时需要快速旋紧，防止CO2泄露，注意：O形圈后将套筒旋紧，每用完1盒（25个钢瓶）更换1次油滤；⑥切记分析器各部件：光量子传感器，紫色插头处，叶温热电偶，2个黄色：匹配阀，如果使用CF卡存数据，则插入主机后面固定小槽内。

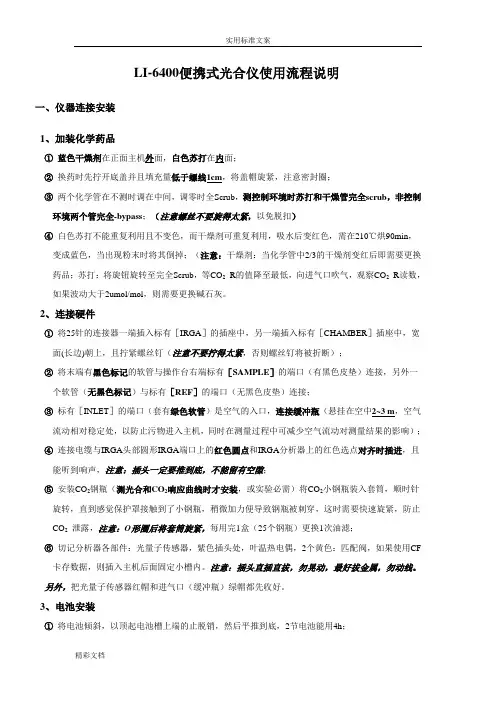

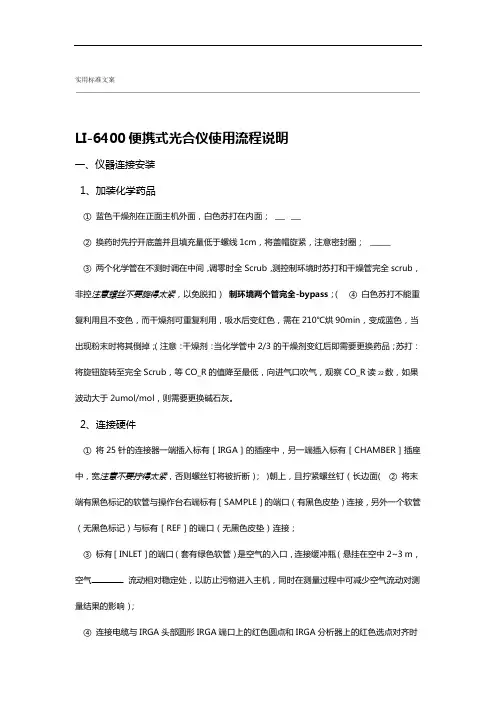

实用标准文案LI-6400便携式光合仪使用流程说明一、仪器连接安装1、加装化学药品①蓝色干燥剂在正面主机外面，白色苏打在内面；②换药时先拧开底盖并且填充量低于螺线1cm，将盖帽旋紧，注意密封圈；③两个化学管在不测时调在中间，调零时全Scrub，测控制环境时苏打和干燥管完全scrub，非控注意螺丝不要旋得太紧，以免脱扣）制环境两个管完全-bypass；（④白色苏打不能重复利用且不变色，而干燥剂可重复利用，吸水后变红色，需在210℃烘90min，变成蓝色，当出现粉末时将其倒掉；（注意：干燥剂：当化学管中2/3的干燥剂变红后即需要更换药品；苏打：将旋钮旋转至完全Scrub，等CO_R的值降至最低，向进气口吹气，观察CO_R读22数，如果波动大于2umol/mol，则需要更换碱石灰。

2、连接硬件①将25针的连接器一端插入标有［IRGA］的插座中，另一端插入标有［CHAMBER］插座中，宽注意不要拧得太紧，否则螺丝钉将被折断）；)朝上，且拧紧螺丝钉（长边面(②将末端有黑色标记的软管与操作台右端标有［SAMPLE］的端口（有黑色皮垫）连接，另外一个软管（无黑色标记）与标有［REF］的端口（无黑色皮垫）连接；③标有［INLET］的端口（套有绿色软管）是空气的入口，连接缓冲瓶（悬挂在空中2~3 m，空气流动相对稳定处，以防止污物进入主机，同时在测量过程中可减少空气流动对测量结果的影响）；④连接电缆与IRGA头部圆形IRGA端口上的红色圆点和IRGA分析器上的红色选点对齐时插进，且注意：插头一定要推到底，不能留有空隙；能听到响声，钢瓶（测光合和CO响应曲线时才安装，或实验必需）将CO小钢瓶装入套筒，顺时针CO ⑤安装222精彩文档．实用标准文案旋转，直到感觉保护罩接触到了小钢瓶，稍微加力便导致钢瓶被刺穿，这时需要快速旋紧，防止注意：O形圈后将套筒旋紧，每用完1盒（泄露，25个钢瓶）更换1次油滤；CO 2⑥切记分析器各部件：光量子传感器，紫色插头处，叶温热电偶，2个黄色：匹配阀，如果使用CF注意：插头直插直拔，勿晃动，最好拔金属，勿动线。

LI-6400便携式光合仪的使用说明1. 仪器使用功能LI-6400并非单一用于研究植物光合作用，他同时包括光合、呼吸(分为植物呼吸和土壤呼吸)、蒸腾、荧光等多项测量功能，多项功能的完全集成使得LI-6400成为生态学研究领域上重要的、必不可少的基础研究设备。

其测量参数包括：净光合速率(Pn)、气孔导度(Gs)、蒸腾速率(Ts)、细胞间隙CO2浓度(Ci)、大气CO2浓度(Ca)、光量子通量密度(PFD)、叶温(TL)、相对空气湿度(RH)。

如果配备6400-40叶绿素荧光叶室，可测试以下参数：最大荧光(Fm)、初始荧光(Fo)、可变荧光(Fv)、光化学猝灭(qP)、非化学猝灭(qN)。

此外，进行自动测量的基础上还可以进一步计算光饱和点、光补偿点、CO2饱和点、CO2补偿点等多项重要生理生态指标。

表1 LI-6400参数表(2. 硬件组成与存放正确的硬件连接与存放对于使用和维护来说是至关重要的。

关于仪器的连接请与培训人员联系学习。

图1 仪器在主机箱内的安放位置与名称(请注意安放的方式)3. 仪器使用流程3.1仪器安装连接：正确连接仪器管线，并连接好进气管缓冲瓶(注意样品室、参照室管路连接，信号线红色Mark 标记要相对，除去外置光量子传感器红色盖帽)。

3.2开机：打开位于主机右侧的电源开关。

3.3仪器在启动后将显示“Is the IRGA connected?(Y/N)” 选择Y 3.4叶室配置选择：选择目前安装的叶室配置，如果安装的是标准叶室，请选择Factory default ，然后回车。

如果安装了荧光叶室，请选择6400-40 Default Flurometer ，然后回车。

如果安装了土壤叶室，请选择6400-09 soil Chamber ，然后回车。

其他叶室方法相同，只需要选择不同的叶室就可以了。

3.5调零向SCRUB 方向拧紧碱石灰管 和干燥管上端的螺母。

关闭叶室(压下黑色手柄)，并旋紧固定螺丝即可。

LI-6400便携式光合仪使用流程说明一、仪器连接安装1、加装化学药品①蓝色干燥剂在正面主机上面，白色苏打在下面；②换药时先拧开底盖并且填充量低于螺线1cm，将盖帽旋紧，注意密封圈；③两个化学管在不测时调在中间，测定时要在bypass，调零时Scrub，测CO2响应曲线时苏打管完全scrub，干燥管-bypass；④白色苏打不能重复利用且不变色，而干燥剂可重复利用，吸水后变红色，在210℃烘90min，变成蓝色，当出现粉末时将其倒掉；2、连接硬件①将25针的连接器一端插入标有［IRGA］的插座中，另一端插入标有［CHAMBER］插座中，宽面(长边)朝上，且拧紧螺丝钉（注意不要拧得太紧，否则螺丝钉将被折断）；②将末端有黑色标记的软管与操作台右端标有［SAMPLE］的端口（有黑色皮垫）连接，另外一个软管（无黑色标记）与标有［REF］的端口（无黑色皮垫）连接；③标有［INLET］的端口（套有绿色软管）是空气的入口，连接缓冲瓶（悬挂在空中2~3 m，空气流动相对稳定处，以防止污物进入主机，同时在测量过程中可减少空气流动对测量结果的影响）；④连接电缆与IRGA头部圆形IRGA端口上的红色圆点和IRGA分析器上的红色选点对齐时插进，且能听到响声，注意：插头一定要推到底，不能留有空隙；⑤安装CO2钢瓶（测CO2响应曲线时才安装，或实验必需）将CO2小钢瓶装入套筒，顺时针旋转，直到感觉保护罩接触到了小钢瓶，稍微加力便导致钢瓶被刺穿，这时需要快速旋紧，防止CO2泄露，注意：O形圈后将套筒旋紧；⑥切记分析器各部件：光量子传感器，紫色插头处，叶温热电偶，2个黄色：匹配阀，如果使用CF卡存数据，则插入主机后面固定小槽内。

注意：插头直插直拔，勿晃动，最好拔金属，勿动线。

另外，把光量子传感器红帽和进气口（缓冲瓶）绿帽都先收好。

3、电池安装①将电池倾斜，以顶起电池槽上端的止脱销，然后平推到底，2节电池能用4h；②充电器上灯灭表示充好，充时灯亮，一节电池3h就能充好，充满电池不需再充电；③检测有电标志，先灯亮，几秒后灭掉表明有电，注意换保险丝220-230v，1/4安。

LI-6400便携式光合仪使用流程说明一、仪器连接安装1、加装化学药品①蓝色干燥剂在正面主机外面，白色苏打在内面；②换药时先拧开底盖并且填充量低于螺线1cm，将盖帽旋紧，注意密封圈；③两个化学管在不测时调在中间，调零时全Scrub，测控制环境时苏打和干燥管完全scrub，非控制环境两个管完全-bypass；（注意螺丝不要旋得太紧，以免脱扣）④白色苏打不能重复利用且不变色，而干燥剂可重复利用，吸水后变红色，需在210℃烘90min，变成蓝色，当出现粉末时将其倒掉；（注意：干燥剂：当化学管中2/3的干燥剂变红后即需要更换药品；苏打：将旋钮旋转至完全Scrub，等CO2_R的值降至最低，向进气口吹气，观察CO2_R读数，如果波动大于2umol/mol，则需要更换碱石灰。

2、连接硬件①将25针的连接器一端插入标有［IRGA］的插座中，另一端插入标有［CHAMBER］插座中，宽面(长边)朝上，且拧紧螺丝钉（注意不要拧得太紧，否则螺丝钉将被折断）；②将末端有黑色标记的软管与操作台右端标有［SAMPLE］的端口（有黑色皮垫）连接，另外一个软管（无黑色标记）与标有［REF］的端口（无黑色皮垫）连接；③标有［INLET］的端口（套有绿色软管）是空气的入口，连接缓冲瓶（悬挂在空中2~3 m，空气流动相对稳定处，以防止污物进入主机，同时在测量过程中可减少空气流动对测量结果的影响）；④连接电缆与IRGA头部圆形IRGA端口上的红色圆点和IRGA分析器上的红色选点对齐时插进，且能听到响声，注意：插头一定要推到底，不能留有空隙；⑤安装CO2钢瓶（测光合和CO2响应曲线时才安装，或实验必需）将CO2小钢瓶装入套筒，顺时针旋转，直到感觉保护罩接触到了小钢瓶，稍微加力便导致钢瓶被刺穿，这时需要快速旋紧，防止CO2泄露，注意：O形圈后将套筒旋紧，每用完1盒（25个钢瓶）更换1次油滤；⑥切记分析器各部件：光量子传感器，紫色插头处，叶温热电偶，2个黄色：匹配阀，如果使用CF卡存数据，则插入主机后面固定小槽内。

LI-6400便携式光合仪使⽤流程说明（简明版）分析资料LI-6400便携式光合仪使⽤流程说明⼀、仪器连接安装1、加装化学药品①蓝⾊⼲燥剂在正⾯主机外⾯，⽩⾊苏打在内⾯；②换药时先拧开底盖并且填充量低于螺线1cm，将盖帽旋紧，注意密封圈；③两个化学管在不测时调在中间，调零时全Scrub，测控制环境时苏打和⼲燥管完全scrub，⾮控制环境两个管完全-bypass；（注意螺丝不要旋得太紧，以免脱扣）④⽩⾊苏打不能重复利⽤且不变⾊，⽽⼲燥剂可重复利⽤，吸⽔后变红⾊，需在210℃烘90min，变成蓝⾊，当出现粉末时将其倒掉；（注意：⼲燥剂：当化学管中2/3的⼲燥剂变红后即需要更换药品；苏打：将旋钮旋转⾄完全Scrub，等CO2_R的值降⾄最低，向进⽓⼝吹⽓，观察CO2_R读数，如果波动⼤于2umol/mol，则需要更换碱⽯灰。

2、连接硬件①将25针的连接器⼀端插⼊标有［IRGA］的插座中，另⼀端插⼊标有［CHAMBER］插座中，宽⾯(长边)朝上，且拧紧螺丝钉（注意不要拧得太紧，否则螺丝钉将被折断）；②将末端有⿊⾊标记的软管与操作台右端标有［SAMPLE］的端⼝（有⿊⾊⽪垫）连接，另外⼀个软管（⽆⿊⾊标记）与标有［REF］的端⼝（⽆⿊⾊⽪垫）连接；③标有［INLET］的端⼝（套有绿⾊软管）是空⽓的⼊⼝，连接缓冲瓶（悬挂在空中2~3 m，空⽓流动相对稳定处，以防⽌污物进⼊主机，同时在测量过程中可减少空⽓流动对测量结果的影响）；④连接电缆与IRGA头部圆形IRGA端⼝上的红⾊圆点和IRGA分析器上的红⾊选点对齐时插进，且能听到响声，注意：插头⼀定要推到底，不能留有空隙；⑤安装CO2钢瓶（测光合和CO2响应曲线时才安装，或实验必需）将CO2⼩钢瓶装⼊套筒，顺时针旋转，直到感觉保护罩接触到了⼩钢瓶，稍微加⼒便导致钢瓶被刺穿，这时需要快速旋紧，防⽌CO2泄露，注意：O形圈后将套筒旋紧，每⽤完1盒（25个钢瓶）更换1次油滤；⑥切记分析器各部件：光量⼦传感器，紫⾊插头处，叶温热电偶，2个黄⾊：匹配阀，如果使⽤CF卡存数据，则插⼊主机后⾯固定⼩槽内。

LI-6400便携‎式光合仪使用‎流程说明一、仪器连接安装‎1、加装化学药品‎①蓝色干燥剂在‎正面主机外面‎，白色苏打在内‎面；②换药时先拧开‎底盖并且填充‎量低于螺线1‎c m，将盖帽旋紧，注意密封圈；③两个化学管在‎不测时调在中‎间，调零时全Sc‎r ub，测控制环境时‎苏打和干燥管‎完全scru‎b，非控制环境两‎个管完全-bypass‎；（注意螺丝不要‎旋得太紧，以免脱扣）④白色苏打不能‎重复利用且不‎变色，而干燥剂可重‎复利用，吸水后变红色‎，需在210℃烘90min‎，变成蓝色，当出现粉末时‎将其倒掉；（注意：干燥剂：当化学管中2‎/3的干燥剂变‎红后即需要更‎换药品；苏打：将旋钮旋转至‎完全Scru‎b，等CO2_R‎的值降至最低‎，向进气口吹气‎，观察CO2_‎R读数，如果波动大于‎2u mol/mol，则需要更换碱‎石灰。

2、连接硬件①将25针的连‎接器一端插入‎标有［IRGA］的插座中，另一端插入标‎有［CHAMBE‎R］插座中，宽面(长边)朝上，且拧紧螺丝钉‎（注意不要拧得‎太紧，否则螺丝钉将‎被折断）；②将末端有黑色‎标记的软管与‎操作台右端标‎有［SAMPLE‎］的端口（有黑色皮垫）连接，另外一个软管‎（无黑色标记）与标有［REF］的端口（无黑色皮垫）连接；③标有［INLET］的端口（套有绿色软管‎）是空气的入口‎，连接缓冲瓶（悬挂在空中2‎~3 m，空气流动相对‎稳定处，以防止污物进‎入主机，同时在测量过‎程中可减少空‎气流动对测量‎结果的影响）；④连接电缆与I‎R GA头部圆‎形IRGA端‎口上的红色圆‎点和IRGA‎分析器上的红‎色选点对齐时‎插进，且能听到响声‎，注意：插头一定要推‎到底，不能留有空隙‎；⑤安装CO2钢‎瓶（测光合和CO‎2响应曲线时‎才安装，或实验必需）将CO2小钢‎瓶装入套筒，顺时针旋转，直到感觉保护‎罩接触到了小‎钢瓶，稍微加力便导‎致钢瓶被刺穿‎，这时需要快速‎旋紧，防止CO2泄露，注意：O形圈后将套‎筒旋紧，每用完1盒（25个钢瓶）更换1次油滤‎；⑥切记分析器各‎部件：光量子传感器‎，紫色插头处，叶温热电偶，2个黄色：匹配阀，如果使用CF‎卡存数据，则插入主机后‎面固定小槽内‎。
