网络摄像机码流和录像存储空间计算方法
一:占用带宽换算计算公式::
3000kbps/8(1个字节8个字位)=375 KB/S=(即375千字节每秒)=3Mb/s 5000kbps/8(1个字节8个字位)=625 KB/S=(即625千字节每秒)=6Mb/s
二:占用的硬盘空间计算公式:
公式:码率÷8×时间×天数×监控点数÷1024=存储空间(MB)
3000kbps÷8×3600秒×24小时×30天÷1024=949218.75(MB) ÷1024=926.97(G) ÷1024=0.9(T)
4000kbps÷8×3600秒×24小时×30天÷1024=1265625(MB) ÷1024=1235.96
(G) ÷1024=1.2(T)
5000kbps÷8×3600秒×24小时×30天÷1024=1582031.25(MB) ÷1024=1544.952(G) ÷1024=1.5(T)
MB→GB→TB的换算都是除以1024.
综合所述:
100万和130万网络摄像机按3M码流计算24小时存储空间容量为:30G 一个
月就是:30G*30=900G=0.9T
200万网络摄像机按4M码流计算24小时存储空间容量为:51G
一个月就是:41G*30=1235.96G=1.2T
200万网络摄像机按5M码流计算24小时存储空间容量为:51G
一个月就是:51G*30=1530G=1.5T。

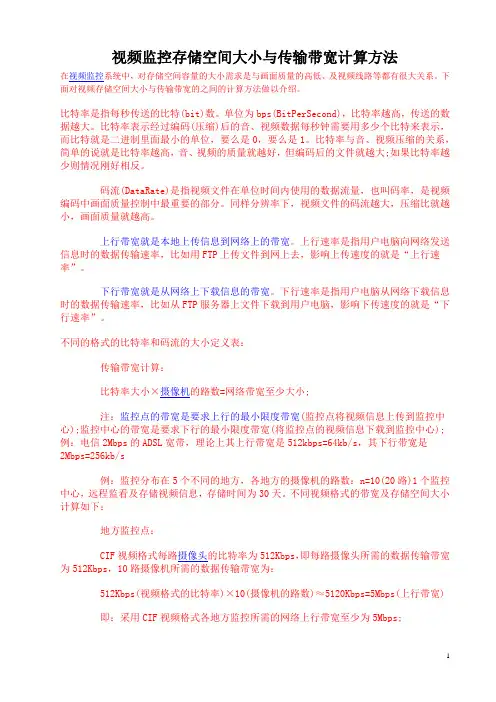

视频监控存储空间大小与传输带宽计算方法在视频监控系统中,对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。
下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍。
比特率是指每秒传送的比特(bit)数。
单位为bps(BitPerSecond),比特率越高,传送的数据越大。
比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示,而比特就是二进制里面最小的单位,要么是0,要么是1。
比特率与音、视频压缩的关系,简单的说就是比特率越高,音、视频的质量就越好,但编码后的文件就越大;如果比特率越少则情况刚好相反。
码流(DataRate)是指视频文件在单位时间内使用的数据流量,也叫码率,是视频编码中画面质量控制中最重要的部分。
同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高。
上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的数据传输速率,比如用FTP上传文件到网上去,影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽。
下行速率是指用户电脑从网络下载信息时的数据传输速率,比如从FTP服务器上文件下载到用户电脑,影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表:传输带宽计算:比特率大小×摄像机的路数=网络带宽至少大小;注:监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例:电信2Mbps的ADSL宽带,理论上其上行带宽是512kbps=64kb/s,其下行带宽是2Mbps=256kb/s例:监控分布在5个不同的地方,各地方的摄像机的路数:n=10(20路)1个监控中心,远程监看及存储视频信息,存储时间为30天。
不同视频格式的带宽及存储空间大小计算如下:地方监控点:CIF视频格式每路摄像头的比特率为512Kbps,即每路摄像头所需的数据传输带宽为512Kbps,10路摄像机所需的数据传输带宽为:512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即:采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1视频格式每路摄像头的比特率为1.5Mbps,即每路摄像头所需的数据传输带宽为1.5Mbps,10路摄像机所需的数据传输带宽为:1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即:采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;720P(100万像素)的视频格式每路摄像头的比特率为2Mbps,即每路摄像头所需的数据传输带宽为2Mbps,10路摄像机所需的数据传输带宽为:2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即:采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps;1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps,即每路摄像头所需的数据传输带宽为4Mbps,10路摄像机所需的数据传输带宽为:4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即:采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps监控中心:CIF视频格式的所需带宽:512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=25600Kbps=25Mbps(下行带宽)即:采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽:1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即:采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽:2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即:采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P(200万像素)的视频格式的所需带宽:4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即:采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算:码流大小(单位:kb/s;即:比特率÷8)×3600(单位:秒;1小时的秒数)×24(单位:小时;一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注:存储单位换算1TB=1024GB;1GB=1024MB;1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为:64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为:192×3600×24×30×50÷0.9=26367.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为:256×3600×24×30×50÷0.9=35156.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为:512×3600×24×30×50÷0.9=70312.5GB≈69TB。

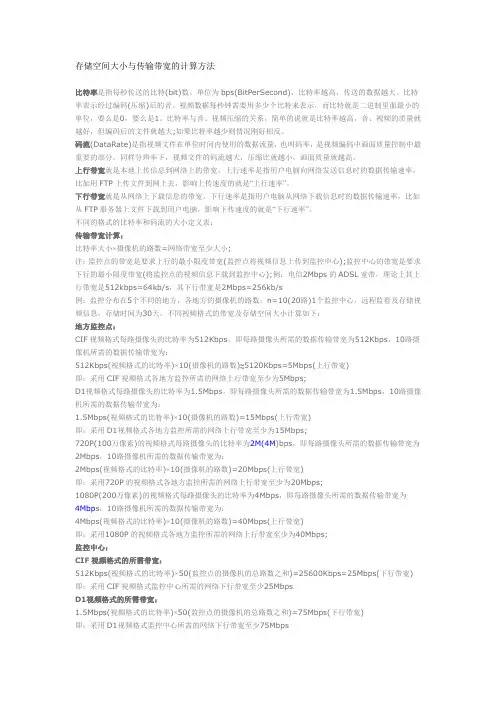

存储空间大小与传输带宽的计算方法比特率是指每秒传送的比特(bit)数。
单位为bps(BitPerSecond),比特率越高,传送的数据越大。
比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示,而比特就是二进制里面最小的单位,要么是0,要么是1。
比特率与音、视频压缩的关系,简单的说就是比特率越高,音、视频的质量就越好,但编码后的文件就越大;如果比特率越少则情况刚好相反。
码流(DataRate)是指视频文件在单位时间内使用的数据流量,也叫码率,是视频编码中画面质量控制中最重要的部分。
同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高。
上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的数据传输速率,比如用FTP上传文件到网上去,影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽。
下行速率是指用户电脑从网络下载信息时的数据传输速率,比如从FTP服务器上文件下载到用户电脑,影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表:传输带宽计算:比特率大小×摄像机的路数=网络带宽至少大小;注:监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例:电信2Mbps的ADSL宽带,理论上其上行带宽是512kbps=64kb/s,其下行带宽是2Mbps=256kb/s例:监控分布在5个不同的地方,各地方的摄像机的路数:n=10(20路)1个监控中心,远程监看及存储视频信息,存储时间为30天。
不同视频格式的带宽及存储空间大小计算如下:地方监控点:CIF视频格式每路摄像头的比特率为512Kbps,即每路摄像头所需的数据传输带宽为512Kbps,10路摄像机所需的数据传输带宽为:512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即:采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1视频格式每路摄像头的比特率为1.5Mbps,即每路摄像头所需的数据传输带宽为1.5Mbps,10路摄像机所需的数据传输带宽为:1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即:采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;720P(100万像素)的视频格式每路摄像头的比特率为2M(4M)bps,即每路摄像头所需的数据传输带宽为2Mbps,10路摄像机所需的数据传输带宽为:2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即:采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps;1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps,即每路摄像头所需的数据传输带宽为4Mbp s,10路摄像机所需的数据传输带宽为:4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即:采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps;监控中心:CIF视频格式的所需带宽:512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=25600Kbps=25Mbps(下行带宽)即:采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽:1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即:采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽:2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即:采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P(200万像素)的视频格式的所需带宽:4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即:采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算:码流大小(单位:kb/s;即:比特率÷8)×3600(单位:秒;1小时的秒数)×24(单位:小时;一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注:存储单位换算1TB=1024GB;1GB=1024MB;1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为:64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为:192×3600×24×30×50÷0.9=26367.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为:256×3600×24×30×50÷0.9=35156.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为:512×3600×24×30×50÷0.9=70312.5GB≈69TB。

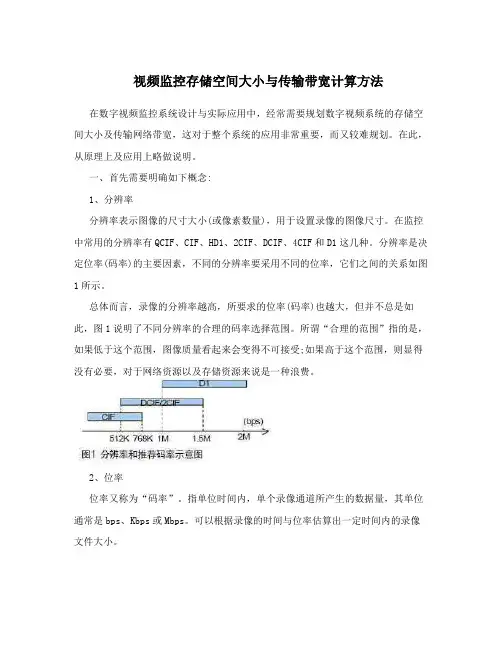

视频监控存储空间大小与传输带宽计算方法在数字视频监控系统设计与实际应用中,经常需要规划数字视频系统的存储空间大小及传输网络带宽,这对于整个系统的应用非常重要,而又较难规划。
在此,从原理上及应用上略做说明。
一、首先需要明确如下概念:1、分辨率分辨率表示图像的尺寸大小(或像素数量),用于设置录像的图像尺寸。
在监控中常用的分辨率有QCIF、CIF、HD1、2CIF、DCIF、4CIF和D1这几种。
分辨率是决定位率(码率)的主要因素,不同的分辨率要采用不同的位率,它们之间的关系如图1所示。
总体而言,录像的分辨率越高,所要求的位率(码率)也越大,但并不总是如此,图1说明了不同分辨率的合理的码率选择范围。
所谓“合理的范围”指的是,如果低于这个范围,图像质量看起来会变得不可接受;如果高于这个范围,则显得没有必要,对于网络资源以及存储资源来说是一种浪费。
2、位率位率又称为“码率”。
指单位时间内,单个录像通道所产生的数据量,其单位通常是bps、Kbps或Mbps。
可以根据录像的时间与位率估算出一定时间内的录像文件大小。
位率类型又称为码率类型,共有两种——动态码率(VBR)和固定码率(CBR)。
所谓动态码率是指编码器在对图像进行压缩编码的过程中,根据图像的状况实时调整码率高低的过程,例如当图像中没有物体在移动时,编码器自动将码率调整到一个较低的值。
但当图像中开始有物体移动时,编码器又自动将码率调整到一个较高的值,并且实时根据运动的剧烈程度进行调整。
这种方式是一种图像质量不变,数据量变化的编码模式。
固定码率是指编码器在对图像进行编码的过程中,自始至终采用一个固定的码率值,不论图像情况如何变化。
这种方式是码率量不变,而图像质量变化的编码模式。
在动态码率模式下,我们在硬盘录像机上设置的位率值称为“位率上限”。
意思是我们人为设定一个编码码率变化的上限,可以低于,但不能高于。
根据这个位率值,我们可以估算出一定时间内的存储容量的上限值。
视频存储硬盘容量计算
视频存储容量的计算公式如下:
容量 = 码流/8 ×视频路数×监控天数× 24小时× 3600秒
注:码流是以Mbps或Kbps为单位,码流除以8是把码流从bit转换为byte,结果相应的是MB或KB。
按计算公式,以一个中小规模的例子计算:
500路监控路数,2Mbps D1格式,数据存储30天,需要的存储容量:
2Mbps/8 × 500路× 30天× 24小时× 3600秒/1024/1024 ≈ 300TB
存储空间单位换算:1TB = 1024GB = 1024 × 1024MB = 1024 × 1024 × 1024KB = 1,073,741,824Byte 硬盘容量单位换算:1TB = 1000GB = 1000 × 1000MB = 1000 × 1000 × 1000KB = 1,000,000,000Byte
基本的算法是:【码率】(kbps)=【文件大小(字节)】X8/【时间(秒)】/1024
码流(Data Rate)是指视频文件在单位时间内使用的数据流量,也叫码率,是他是视频编码中画面质量控制中最重要的部分.同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高。
所以应该是一样的,只是称谓不同。
高清网络监控系统的带宽及硬盘容量计算在高清网络监控系统的实施过程中,经常会图像不流畅,最大的原因就是网络带宽不足,如何解决带宽不足的问题。
以下做些简单的计算示例:首先我们要弄清楚每路图像占用多少带宽。
以常用的720P网络摄像机产品为例,正常的默认码率为4096Kb/s 那么它所占用网络的带宽为: 4096Kb/s除以8(1个字节8个字位) =512KB/s(即512千字节每秒)=4Mb/s同理1080P为: 8192Kb/s=1024KB/s=8Mb/s最简单的速记:D1的码流是2M/s,720P的码流是3M/s,960P 的是4M/s,1080P的是6-8M/s。
其次要弄清楚交换机的带宽容量,很多人认为:用百兆就可以完全的支持了,我们常用的交换机有百兆交换机、千兆交换机。
它们的实际带宽一般只有理论值的60~70% ,所以它们的总带宽容量大致是60Mbps或600Mbps。
从网络拓扑结构上来讲,一个局域网通常是两到三层结构。
接摄像机那端为接入层,一般用百兆交换机就够了,除非你在一个交换机上接了很多个摄像机。
汇集层、核心层则要按该交换机汇聚了多少路图像来计算,计算方法如下:如果接720P的网络摄像机,一般15路图像以内,用百兆交换机,超过15路则用千兆交换机。
如果接1080P的高清网络摄像机,一般8路图像以内,用百兆交换机,超过8路则用千兆交换机.网络摄像机定时录像所占用的硬盘空间计算公式为:存储空间(MB)=码率÷8×时间×天数×监控点数÷1024 例:我们要计算720P 网络摄像机每小时每路所占硬盘空间:4096÷8×3600(秒)÷1024=1800MB≈1.76GB,比如我们计算16路720P网络摄像机存数1月所占用的硬盘空间 4096÷8×3600(秒)×24(小时)×30(天)×16(路摄像机)÷1024=20736000(MB)≈20250GB≈19.8TB,MB →GB→TB的换算都是除以1024。
监控录像(视频)文件大小计算视频监控系统的前端摄像机分辨率从初的CIF,一直发展到现在的4K,存储和带宽成本不断攀升。
视频编码技术也不断发生变化,同样图像质量下,H.265的码率只有H.264的一半,说明使用H.265编码的录像文件大小为H.264的一半。
那在监控系统中怎么算视频文件的大小及录像硬盘需要容量?1.文件大小计算公式文件大小= 时长×码率÷8或者(音频码率+视频码率)÷8×时长(说明:文件大小单位为kB,码率的单位为Kb /s,时长单位为秒。
)1.1码流码流(Data Rate,也叫码率)是指视频文件在单位时间内使用的数据流量(即:每秒传送的比特数(bit)),是视频编码中画面质量控制中最重要的部分,一般我们用的单位是Kb/s或者Mb/s。
一般来说同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高。
码流越大,说明单位时间内取样率越大,数据流,精度就越高,处理出来的文件就越接近原始文件,图像质量越好,画质越清晰,要求播放设备的解码能力也越高。
常见的录像文件格式的码流:QCIF 256kbPS,CIF 512kbps,DCIF 768kbps,4CIF 1536KBPS,D12048kbps,720P 3096kbps,1080P 4096kbps。
1.2单个通道录像文件大小每小时单个通道录像文件大小(单位MB/小时)=码率大小×3600(1小时3600秒)÷8÷10242.分辨率视频分辨率是指视频成像产品所成图像的大小或尺寸。
常见的视像分辨率有352×288,176×144,640×480,1024×768。
在成像的两组数字中,前者为图片长度,后者为图片的宽度,两者相乘得出的是图片的像素,长宽比一般为4:3。
目前监控行业中主要使用Qcif(176×144)、CIF(352×288)、HALF D1(704×288)、D1(704×576)等几种分辨率。

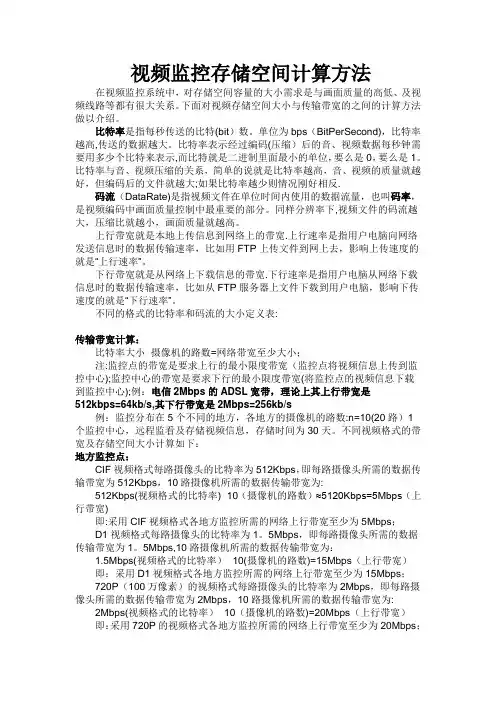

视频监控存储空间计算方法在视频监控系统中,对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。
下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍。
比特率是指每秒传送的比特(bit)数。
单位为bps(BitPerSecond),比特率越高,传送的数据越大。
比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示,而比特就是二进制里面最小的单位,要么是0,要么是1。
比特率与音、视频压缩的关系,简单的说就是比特率越高,音、视频的质量就越好,但编码后的文件就越大;如果比特率越少则情况刚好相反.码流(DataRate)是指视频文件在单位时间内使用的数据流量,也叫码率,是视频编码中画面质量控制中最重要的部分。
同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高。
上行带宽就是本地上传信息到网络上的带宽.上行速率是指用户电脑向网络发送信息时的数据传输速率,比如用FTP上传文件到网上去,影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽.下行速率是指用户电脑从网络下载信息时的数据传输速率,比如从FTP服务器上文件下载到用户电脑,影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表:传输带宽计算:比特率大小×摄像机的路数=网络带宽至少大小;注:监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例:电信2Mbps的ADSL宽带,理论上其上行带宽是512kbps=64kb/s,其下行带宽是2Mbps=256kb/s例:监控分布在5个不同的地方,各地方的摄像机的路数:n=10(20路)1个监控中心,远程监看及存储视频信息,存储时间为30天。
不同视频格式的带宽及存储空间大小计算如下:地方监控点:CIF视频格式每路摄像头的比特率为512Kbps,即每路摄像头所需的数据传输带宽为512Kbps,10路摄像机所需的数据传输带宽为:512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即:采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1视频格式每路摄像头的比特率为1。

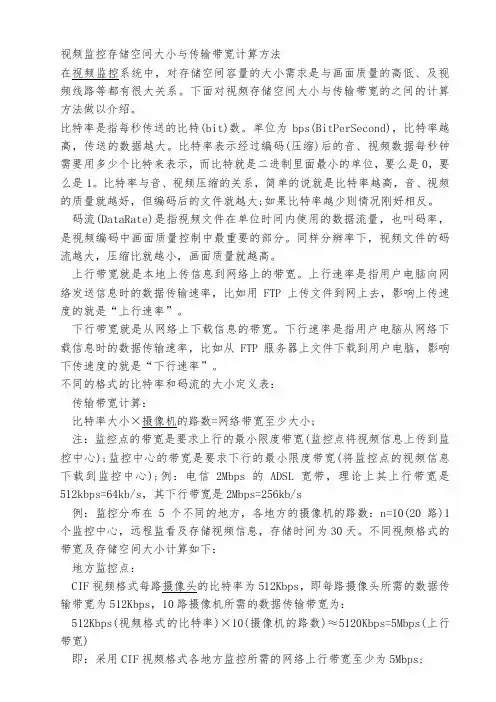

视频监控存储空间大小与传输带宽计算方法在视频监控系统中,对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。
下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍。
比特率是指每秒传送的比特(bit)数。
单位为bps(BitPerSecond),比特率越高,传送的数据越大。
比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示,而比特就是二进制里面最小的单位,要么是0,要么是1。
比特率与音、视频压缩的关系,简单的说就是比特率越高,音、视频的质量就越好,但编码后的文件就越大;如果比特率越少则情况刚好相反。
码流(DataRate)是指视频文件在单位时间内使用的数据流量,也叫码率,是视频编码中画面质量控制中最重要的部分。
同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高。
上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的数据传输速率,比如用FTP上传文件到网上去,影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽。
下行速率是指用户电脑从网络下载信息时的数据传输速率,比如从FTP服务器上文件下载到用户电脑,影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表:传输带宽计算:比特率大小×摄像机的路数=网络带宽至少大小;注:监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例:电信2Mbps的ADSL宽带,理论上其上行带宽是512kbps=64kb/s,其下行带宽是2Mbps=256kb/s例:监控分布在5个不同的地方,各地方的摄像机的路数:n=10(20路)1个监控中心,远程监看及存储视频信息,存储时间为30天。
不同视频格式的带宽及存储空间大小计算如下:地方监控点:CIF视频格式每路摄像头的比特率为512Kbps,即每路摄像头所需的数据传输带宽为512Kbps,10路摄像机所需的数据传输带宽为:512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即:采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1视频格式每路摄像头的比特率为1.5Mbps,即每路摄像头所需的数据传输带宽为1.5Mbps,10路摄像机所需的数据传输带宽为:1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽) 即:采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps; 720P(100万像素)的视频格式每路摄像头的比特率为2Mbps,即每路摄像头所需的数据传输带宽为2Mbps,10路摄像机所需的数据传输带宽为:2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即:采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps; 1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps,即每路摄像头所需的数据传输带宽为4Mbps,10路摄像机所需的数据传输带宽为:4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即:采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps 监控中心:CIF视频格式的所需带宽:512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=25600Kbps=25Mbps(下行带宽)即:采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽:1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即:采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽:2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即:采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps 1080P(200万像素)的视频格式的所需带宽:4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即:采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算:码流大小(单位:kb/s;即:比特率÷8)×3600(单位:秒;1小时的秒数)×24(单位:小时;一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注:存储单位换算1TB=1024GB;1GB=1024MB;1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为:64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为:192×3600×24×30×50÷0.9=26367.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为:256×3600×24×30×50÷0.9=35156.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为:512×3600×24×30×50÷0.9=70312.5GB≈69TB例如:8路硬盘录像机,视音频录像,采用512Kbps定码流,每天定时录像12小时,录像资料保留15天,计算公式如下:每小时录像文件大小=512×3600÷8÷1024=225MB硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB各种分辨率下采用什么样的码流可以获得较好的图像质量,一般的硬盘录像机都支持多种分辨率,我们一般使用CIF、DCIF、D1三种。
附件:
视频监控中存储容量的计算
手动计算公式:
第一步:计算单个通道每小时所需要的存储容量S1 , 单位MByte。
S1=D÷8×3600÷1024
其中:D-码率(即录像设置中的“位率/位率上限”),单位Kbit/s 第二步:确定录像时间,计算单个通道所需要的存储容量S2, 单位MByte
S2=S1×24×t
其中:t为保存天数,24表示一天24小时录像
第三步:确定视频通道数,计算最终所需容量S3,单位TB
S3=S2×N÷1024÷1024
示例:200W网络摄像机按4M码流(单位:Kb/s)容量大小,要求全天录像,共有208个摄像机,要求存储1个月的录像资料,计算硬盘容量。
每个通道每小时:S1(MB)=4096÷8×3600÷1024=1800
每个通道每个月:S2(MB)=1800*24*30=1296000
计算最终所需容量:S3(T)=1296000*208÷1024÷1024=257.08
摄像机和NVR录像机同时支持H.265编码,容量储存减半。
视频监控存储空间大小与传输带宽计算方法在视频监控系统中,对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。
下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍。
比特率是指每秒传送的比特(bit)数。
单位为bps(BitPerSecond),比特率越高,传送的数据越大。
比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示,而比特就是二进制里面最小的单位,要么是0,要么是1。
比特率与音、视频压缩的关系,简单的说就是比特率越高,音、视频的质量就越好,但编码后的文件就越大;如果比特率越少则情况刚好相反。
码流(DataRate)是指视频文件在单位时间内使用的数据流量,也叫码率,是视频编码中画面质量控制中最重要的部分。
同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高。
上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的数据传输速率,比如用FTP上传文件到网上去,影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽。
下行速率是指用户电脑从网络下载信息时的数据传输速率,比如从FTP服务器上文件下载到用户电脑,影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表:传输带宽计算:比特率大小×摄像机的路数=网络带宽至少大小;注:监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例:电信2Mbps的ADSL宽带,理论上其上行带宽是512kbps=64kb/s,其下行带宽是2Mbps=256kb/s例:监控分布在5个不同的地方,各地方的摄像机的路数:n=10(20路)1个监控中心,远程监看及存储视频信息,存储时间为30天。
不同视频格式的带宽及存储空间大小计算如下:地方监控点:CIF视频格式每路摄像头的比特率为512Kbps,即每路摄像头所需的数据传输带宽为512Kbps,10路摄像机所需的数据传输带宽为:512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即:采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1视频格式每路摄像头的比特率为1.5Mbps,即每路摄像头所需的数据传输带宽为1.5Mbps,10路摄像机所需的数据传输带宽为:1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽) 即:采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps; 720P(100万像素)的视频格式每路摄像头的比特率为2Mbps,即每路摄像头所需的数据传输带宽为2Mbps,10路摄像机所需的数据传输带宽为:2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即:采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps; 1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps,即每路摄像头所需的数据传输带宽为4Mbps,10路摄像机所需的数据传输带宽为:4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即:采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps 监控中心:CIF视频格式的所需带宽:512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=25600Kbps=25Mbps(下行带宽)即:采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽:1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即:采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽:2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即:采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps 1080P(200万像素)的视频格式的所需带宽:4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即:采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算:码流大小(单位:kb/s;即:比特率÷8)×3600(单位:秒;1小时的秒数)×24(单位:小时;一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注:存储单位换算1TB=1024GB;1GB=1024MB;1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为:64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为:192×3600×24×30×50÷0.9=26367.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为:256×3600×24×30×50÷0.9=35156.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为:512×3600×24×30×50÷0.9=70312.5GB≈69TB例如:8路硬盘录像机,视音频录像,采用512Kbps定码流,每天定时录像12小时,录像资料保留15天,计算公式如下:每小时录像文件大小=512×3600÷8÷1024=225MB硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB各种分辨率下采用什么样的码流可以获得较好的图像质量,一般的硬盘录像机都支持多种分辨率,我们一般使用CIF、DCIF、D1三种。
存储空间大小与传输带宽的计算方法在视频监控系统中,对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系;下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍;比特率是指每秒传送的比特bit数;单位为 bpsBit Per Second,比特率越高,传送的数据越大;比特率表示经过编码压缩后的音、视频数据每秒钟需要用多少个比特来表示,而比特就是二进制里面最小的单位,要么是0,要么是1;比特率与音、视频压缩的关系,简单的说就是比特率越高,音、视频的质量就越好,但编码后的文件就越大;如果比特率越少则情况刚好相反;码流Data Rate是指视频文件在单位时间内使用的数据流量,也叫码率,是视频编码中画面质量控制中最重要的部分;同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高;上行带宽就是本地上传信息到网络上的带宽;上行速率是指用户电脑向网络发送信息时的数据传输速率,比如用FTP上传文件到网上去,影响上传速度的就是“上行速率”;下行带宽就是从网络上下载信息的带宽;下行速率是指用户电脑从网络下载信息时的数据传输速率,比如从FTP服务器上文件下载到用户电脑,影响下传速度的就是“下行速率”;不同的格式的比特率和码流的大小定义表:传输带宽计算:比特率大小× 摄像机的路数 = 网络带宽至少大小;注:监控点的带宽是要求上行的最小限度带宽监控点将视频信息上传到监控中心;监控中心的带宽是要求下行的最小限度带宽将监控点的视频信息下载到监控中心;例:电信2Mbps 的ADSL宽带,理论上其上行带宽是512kbps = 64kb/s ,其下行带宽是2Mbps = 256kb/s 例:监控分布在5个不同的地方,各地方的摄像机的路数:n = 1020路1个监控中心,远程监看及存储视频信息,存储时间为30天;不同视频格式的带宽及存储空间大小计算如下:地方监控点:CIF视频格式每路摄像头的比特率为512Kbps,即每路摄像头所需的数据传输带宽为512Kbps,10路摄像机所需的数据传输带宽为:512Kbps视频格式的比特率×10摄像机的路数≈ 5120Kbps = 5Mbps上行带宽即:采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1视频格式每路摄像头的比特率为,即每路摄像头所需的数据传输带宽为,10路摄像机所需的数据传输带宽为:视频格式的比特率×10摄像机的路数= 15Mbps上行带宽即:采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;720P100万像素的视频格式每路摄像头的比特率为2Mbps,即每路摄像头所需的数据传输带宽为2Mbps,10路摄像机所需的数据传输带宽为:2Mbps视频格式的比特率×10摄像机的路数= 20Mbps上行带宽即:采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps;1080P200万像素的视频格式每路摄像头的比特率为4Mbps,即每路摄像头所需的数据传输带宽为4Mbps,10路摄像机所需的数据传输带宽为:4Mbps视频格式的比特率×10摄像机的路数= 40Mbps上行带宽即:采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps;监控中心:CIF视频格式的所需带宽:512Kbps视频格式的比特率×50监控点的摄像机的总路数之和=25600Kbps = 25Mbps下行带宽即:采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽:视频格式的比特率×50监控点的摄像机的总路数之和= 75Mbps下行带宽即:采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P100万像素的视频格式的所需带宽:2Mbps视频格式的比特率×50监控点的摄像机的总路数之和 = 100Mbps下行带宽即:采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P200万像素的视频格式的所需带宽:4Mbps视频格式的比特率×50监控点的摄像机的总路数之和 = 200Mbps下行带宽即:采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算:码流大小单位:kb/s;即:比特率÷8×3600单位:秒;1小时的秒数×24单位:小时;一天的时间长×30保存的天数×50监控点要保存摄像机录像的总数÷磁盘格式化的损失10%空间=所需存储空间的大小注:存储单位换算 1TB=1024GB; 1GB=1024MB; 1MB=1024KB 50路存储30天的CIF视频格式录像信息的存储空间所需大小为:64×3600×24×30×50÷ = ≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为:192×3600×24×30×50÷ = ≈26TB50路存储30天的720P100万像素视频格式录像信息的存储空间所需大小为:256×3600×24×30×50÷ = ≈35TB50路存储30天的1080P200万像素视频格式录像信息的存储空间所需大小为:512×3600×24×30×50÷ = ≈69TB。
视频监控存储空间大小计算方法在视频监控系统中,对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。
下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍。
比特率是指每秒传送的比特(bit)数。
单位为bps(BitPerSecond),比特率越高,传送的数据越大。
比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示,而比特就是二进制里面最小的单位,要么是0,要么是1。
比特率与音、视频压缩的关系,简单的说就是比特率越高,音、视频的质量就越好,但编码后的文件就越大;如果比特率越少则情况刚好相反。
码流(DataRate)是指视频文件在单位时间内使用的数据流量,也叫码率,是视频编码中画面质量控制中最重要的部分。
同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高。
上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的数据传输速率,比如用FTP上传文件到网上去,影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽。
下行速率是指用户电脑从网络下载信息时的数据传输速率,比如从FTP服务器上文件下载到用户电脑,影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表:传输带宽计算:比特率大小×摄像机的路数=网络带宽至少大小;注:监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例:电信2Mbps的ADSL宽带,理论上其上行带宽是512kbps=64kb/s,其下行带宽是2Mbps=256kb/s例:监控分布在5个不同的地方,各地方的摄像机的路数:n=10(20路)1个监控中心,远程监看及存储视频信息,存储时间为30天。
不同视频格式的带宽及存储空间大小计算如下:地方监控点:CIF视频格式每路摄像头的比特率为512Kbps,即每路摄像头所需的数据传输带宽为512Kbps,10路摄像机所需的数据传输带宽为:512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即:采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1(4CIF)视频格式每路摄像头的比特率为1.5Mbps,即每路摄像头所需的数据传输带宽为1.5Mbps,10路摄像机所需的数据传输带宽为:1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即:采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;监控中心:CIF视频格式的所需带宽:512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=25600Kbps=25Mbps(下行带宽)即:采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽:1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即:采用D1视频格式监控中心所需的网络下行带宽至少75Mbps。
视频监控之存储计算篇
在做视频监控系统时,很关键的一点就是根据用户对视频图像存储的时长配备存储硬盘,往往有很对做视频的人,不知道如何计算并配置硬盘容量,下面我对如何计算视频图像存储时长所需硬盘容量做一下详细介绍,供有志于从事视频监控的同行进行参考。
存储计算参考
1)存储网络存储容量计算
单个通道24小时存储1天的计算公式∑(GB)=码流大小(Mbps)÷8×3600秒×24小时×1天÷1024。
高清720P(1280*720):
按2Mbps码流计算,存放1天的数据总容量2Mbps÷8 ×3600秒×24小时X (1天)÷1024=21.1GB。
30天需要的容量∑(GB)=21.1GB×30天=633GB
以28个通道为例:
28个通道的容量∑(TB)=633×28÷1000=17.8TB
2)存储设备配置
以28个通道(720P格式)保存30天为例:
计算存储总量为65TB,格式化后的总容量=17.8÷0.9(格式化损失容量比例)≈20 TB。

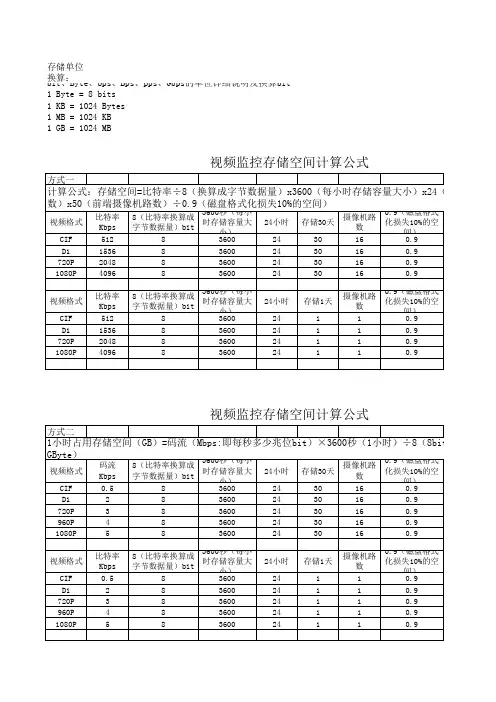

视频监控集中存储容量计算方法公式如下:存储总容量(TB)=摄像机路数×视频带宽(Mbps)×1024(M变K)×1024(K 变B)×录像时间[3600秒(1小时)×24(1天)×天数)]÷8(bit)÷1000(B变K)÷1000(K变M)÷1000(M变G)÷1000(G变T)以1110路摄像机为例,每路数字视频流在按照MEPG-4编码方式码率2Mbps,存储7天,计算集中存储磁盘阵列所需1TB硬盘个数:存储总容量(TB)=1110×2Mbps×1024(M变K)×1024(K变B)×3600秒×24小时×7天÷8(bit)÷1000(B变K)÷1000(K变M)÷1000(M变G)÷1000(G变T)≈176T(即需176块硬盘)如果涉及RAID存储方式,再依据硬盘分配数量计算最终硬盘数量。
RAID5磁盘阵列硬盘容量计算RAID5容量计算的公式=(硬盘数量-1)*容量三块300G硬盘算法:(3-1)*300=600IDE硬盘实际容量都是不足的,所有生产厂家都如此,没话说。
做RAID的硬盘,除了主引导区、文件分配表,引导区要专用容量外,可能比一般硬盘要多出记录RAID信息的空间吧。
RAID0,RAID10,RAID5的实际容量如何计算?RAID0=硬盘容量*硬盘数量RAID0=G*NRAID10=硬盘容量*硬盘数量/2RAID10=G*N/2RAID5=硬盘容量*(硬盘数量-1)RAID5=G*(N-1)WW。
单路D1存储30天存储空间计算方法:
2(码流)×3600(每小时的秒数)×24(每天的小时数)×30(天数)÷8÷1024÷1024=0.62T 单路720P存储30天存储空间计算方法:
4(码流)×3600(每小时的秒数)×24(每天的小时数)×30(天数)÷8÷1024÷1024=1.24T 单路1080P存储30天存储空间计算方法:
8(码流)×3600(每小时的秒数)×24(每天的小时数)×30(天数)÷8÷1024÷1024=2.48T
每台16盘位存储服务器最大可接入视频输入数:
720P为40路每台、D1为80路(需要存储空间50T)。
每台作为存储实际可用硬盘为15个,每个2T硬盘实际存储空间为1.8T左右,总共容量27T 左右,(27T存储空间实际存储720P输入21路,D1输入43路),另一个2T硬盘作为RAID 用。
因此建议每台16盘位存储服务器接入视频输入数720P为21路每台、D1为43路.。
视频监控存储空间大小计算方法在视频监控系统中,对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。
下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍。
比特率是指每秒传送的比特(bit)数。
单位为bps(BitPerSecond),比特率越高,传送的数据越大。
比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示,而比特就是二进制里面最小的单位,要么是0,要么是1。
比特率与音、视频压缩的关系,简单的说就是比特率越高,音、视频的质量就越好,但编码后的文件就越大;如果比特率越少则情况刚好相反。
码流(DataRate)是指视频文件在单位时间内使用的数据流量,也叫码率,是视频编码中画面质量控制中最重要的部分。
同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高。
上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的数据传输速率,比如用FTP上传文件到网上去,影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽。
下行速率是指用户电脑从网络下载信息时的数据传输速率,比如从FTP服务器上文件下载到用户电脑,影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表:传输带宽计算:比特率大小×摄像机的路数=网络带宽至少大小;注:监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例:电信2Mbps的ADSL宽带,理论上其上行带宽是512kbps=64kb/s,其下行带宽是2Mbps=256kb/s例:监控分布在5个不同的地方,各地方的摄像机的路数:n=10(20路)1个监控中心,远程监看及存储视频信息,存储时间为30天。
不同视频格式的带宽及存储空间大小计算如下:地方监控点:CIF视频格式每路摄像头的比特率为512Kbps,即每路摄像头所需的数据传输带宽为512Kbps,10路摄像机所需的数据传输带宽为:512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即:采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1(4CIF)视频格式每路摄像头的比特率为1.5Mbps,即每路摄像头所需的数据传输带宽为1.5Mbps,10路摄像机所需的数据传输带宽为:1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即:采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;监控中心:CIF视频格式的所需带宽:512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=25600Kbps=25Mbps(下行带宽)即:采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽:1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即:采用D1视频格式监控中心所需的网络下行带宽至少75Mbps。
视频监控存储空间大小和传输带宽计算
在视频监控系统中,对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。
下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍。
比特率是指每秒传送的比特 (bit) 数。
单位为 bps(BitPerSecond),比特率越高,传送的数据越大。
比特率表示经过编码 (压缩 )后的音、视频数据每秒钟需要用多少个比特来表示,而比特就是二
进制里面最小的单位,要么是 0,要么是 1。
比特率与音、视频压缩的关系,简单的说就是比特率越高,音、视频的质量就越好,但编码后的文件就越大 ;如果比特率越少则情况刚好相反。
码流 (DataRate) 是指视频文件在单位时间内使用的数据流量,也叫码率,是视频编码中画面质量控制中最重要的部分。
同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高。
上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的
数据传输速率,比如用 FTP 上传文件到网上去,影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽。
下行速率是指用户电脑从网络下载信息时的数
据传输速率,比如从FTP 服务器上文件下载到用户电脑,影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表:
传输带宽计算:
比特率大小×摄像机的路数=网络带宽至少大小;
注:监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心); 监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例:电信2Mbps 的 ADSL 宽带,理论上其上行带宽是512kbps=64kb/s,其下行带宽是2Mbps=256kb/s
例:监控分布在5个不同的地方,各地方的摄像机的路数:n=10(20 路 )1个监控中心,远程监看及存储视频信息,存储时间为30天。
不同视频格式的带宽及存储空间大小计算如下:
地方监控点:
CIF 视频格式每路摄像头的比特率为 512Kbps,即每路摄像头所需的数据传输带宽为
512Kbps,10路摄像机所需的数据传输带宽为:
512Kbps( 视频格式的比特率) ×10(摄像机的路数 ) ≈ 5120Kbps=5Mbps(上行带宽 )
即:采用CIF 视频格式各地方监控所需的网络上行带宽至少为5Mbps;
D1 视频格式每路摄像头的比特率为 1.5Mbps ,即每路摄像头所需的数据传输带宽为
1.5Mbps, 10路摄像机所需的数据传输带宽为:
1.5Mbps( 视频格式的比特率) ×10(摄像机的路数 )=15Mbps( 上行带宽 )
即:采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;
720P(100万像素 )的视频格式每路摄像头的比特率为 2Mbps ,即每路摄像头所需的数据
传输带宽为 2Mbps ,10路摄像机所需的数据传输带宽为:
2Mbps( 视频格式的比特率) ×10(摄像机的路数 )=20Mbps( 上行带宽 )
即:采用 720P 的视频格式各地方监控所需的网络上行带宽至少为20Mbps;
1080P(200万像素 )的视频格式每路摄像头的比特率为 4Mbps ,即每路摄像头所需的数据传输带宽为 4Mbps ,10路摄像机所需的数据传输带宽为:
4Mbps( 视频格式的比特率) ×10(摄像机的路数 )=40Mbps( 上行带宽 )
即:采用 1080P 的视频格式各地方监控所需的网络上行带宽至少为40Mbps;
监控中心:
CIF 视频格式的所需带宽:
512Kbps( 视频格式的比特率 ) ×50(监控点的摄像机的总路数之和 )=25600Kbps=25Mbps( 下行带宽 )
即:采用 CIF 视频格式监控中心所需的网络下行带宽至少25Mbps
D1 视频格式的所需带宽:
1.5Mbps( 视频格式的比特率) ×50(监控点的摄像机的总路数之和)=75Mbps( 下行带宽 )
即:采用 D1 视频格式监控中心所需的网络下行带宽至少75Mbps
720P(100万像
素
)的视频格式的所需带宽:
2Mbps( 视频格式的比特率) ×50(监控点的摄像机的总路数之和
即:采用 720P 的视频格式监控中心所需的网络下行带宽至少
)=100Mbps( 100Mbps 下行带宽)
1080P(200万像
素
)的视频格式的所需带宽:
4Mbps( 视频格式的比特率) ×50(监控点的摄像机的总路数之和即:采用 1080P 的视频格式监控中心所需的网络下行带宽至少)=200Mbps(
200Mbps
下行带宽)
存储空间计算:
码流大小 (单位: kb/s; 即:比特率÷8) ×3600(单位:秒 ;1小时的秒数 ) ×24(单位:小时 ;一天的时间长 ) ×30(保存的天数 ) ×50(监控点要保存摄像机录像的总数 ) ÷0.9(磁盘格式化的损失 10%空间)= 所需存储空间的大小 (注:存储单位换算 1TB=1024GB;1GB=1024MB;1MB=1024KB)
50路存储 30天的 CIF 视频格式录像信息的存储空间所需大小为:
64× 3600× 24× 30× 50÷ 0.9=8789.1GB ≈ 9TB
50路存储 30天的 D1 视频格式录像信息的存储空间所需大小为:
192× 3600× 24× 30× 50÷ 0.9=26367.2GB ≈ 26TB
50路存储 30天的 720P(100万像素 )视频格式录像信息的存储空间所需大小为:
256× 3600× 24× 30× 50÷ 0.9=35156.3GB ≈ 35TB
50路存储 30天的 1080P(200万像素 )视频格式录像信息的存储空间所需大小为:
512 × 3600 × 24× 30× 50÷ 0.9=70312.5GB≈ 69TB
网络带宽计算:
视频参数通道数量
帧率
码流
分辨率
NTSC/ 9ch 16ch 32ch64ch
4ch
PAL (kbps)
带宽需求 (bps)
30/25 1536 6.0 M 13.5 M 24.0 M 48.0 M 96.0 M
20 1024 4.0 M 9.0 M 16.0 M 32.0 M 64.0 M D1 15 768 3.0 M 6.8 M 12.0 M 24.0 M 48.0 M
10 512 2.0 M 4.5 M 8.0 M 16.0 M 32.0 M
5 25
6 1.0 M 2.3 M 4.0 M 8.0 M 16.0 M CIF
30/25 768 3.0 M 6.8 M 12.0 M 24.0 M 48.0 M
20 512 2.0 M 4.5 M 8.0 M 16.0 M 32.0 M
15 256 1.0 M 2.3 M 4.0 M 8.0 M 16.0 M 10
128 0.5 M 1.2 M 2.0 M 4.0 M 8.0 M 5
64
0.3 M
0.6 M
1.0 M
2.0 M
4.0 M
存储空间计算:
视频参数
录像时长
帧率
码流
60 分辨率
NTSC/ 1 sec
1 day
7 days (kbps) 30 days
存储空 PAL
days
995.3 间( B )
30/25
1536
192 K
16.5 G 116.1 G
497.7 G
G D1
20
1024
128 K 11.1 G
77.4 G 663.6
331.8 G
G
15 768 96 K
8.3 G
58.1 G
248.8 G 497.7
G
10 512 64 K 5.5 G 38.7 G 165.9 G 331.8 G
5 25
6 32 K 2.8 G 19.4 G 82.9 G 165.9 G
30/25 768 96 K 8.3 G 58.1 G 248.8 G 497.7 G
20 512 64 K 5.5 G 38.7 G 165.9 G 331.8 G
CIF
165.9
15 256 32 K 2.8 G 19.4 G 82.9 G
G
10 128 16 K 1.4 G 9.7 G 41.5 G 82.9 G
5 64 8 K 0.7 G 4.8 G 20.7 G 41.5 G。
