设备腐蚀破坏案例-PPT

2、制订操作规程必须兼顾工艺要求和腐蚀控制要求，在设 备运行中必须严格按操作规程控制工艺参数，保持操作平稳，防 止工艺参数大幅度波动。超温、超压、超流量，将使设备腐蚀环 境严重恶化，腐蚀破坏加速，甚至导致穿孔、破裂等大事故。
保持生产进程平稳也包括对原料和工艺水的控制，原料和工 艺水的质量影响到设备的腐蚀行为，原料中的有害杂质和工艺水 中氯离子的含量更不能忽视。
五、工艺操作和维护不良造成的腐蚀破坏事故案例 P34
六、电偶腐蚀造成的腐蚀破坏事故案例
P40
七、不锈钢应力腐蚀（SCC）破坏事故案例
P47
2

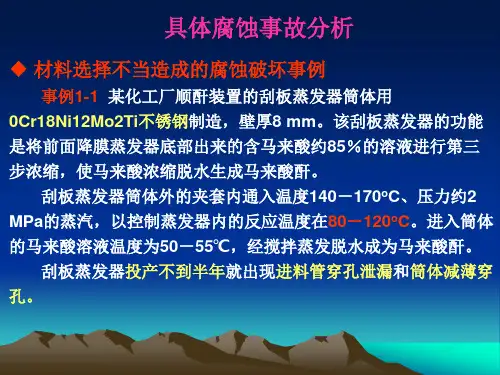

一、材料选择不当造成的腐蚀破坏事故案例
1、选材的基本考虑 ① 设备的情况 ② 环境条件（包括介质的种类、浓度、温度、压力、 流速及流动状况、充气情况等，而且还要注意环境条件 的细节） ③ 可能发生的腐蚀类型和腐蚀破坏的后果
1、加工制造基本考虑 ① 把好材料质量关，不合格的材料坚决不能用。材料进库要严 格管理，杜绝乱堆乱放造成混乱，如不同牌号的不锈钢，必须分 开存放。
② 设备制造要严格按设计进行，确保制造质量，尽量避免缝隙、 死角等缺陷，以免增加腐蚀电池形成的机会。
③ 冷加工产生很高的残余应力，应力腐蚀服役环境就不能使用。 不锈钢热加工时受热温度在敏化温度范围就会增加晶间腐蚀倾向。 如不锈钢管弯曲时简单使用火焰加热就是一种错误的做法。
2、材料的耐蚀性指标 ① 腐蚀造成的壁厚减薄对设备使用性能的影响 ② 腐蚀产物给产品质量和生产过程带来的问题 ③ 腐蚀控制的费用 ④ 预期的使用寿命
3、金属材料和非金属材料
3
4
5
6
7
二、不正确的腐蚀试验造成的腐蚀破坏事故案例
腐蚀控制中选材是头等重要的。为了选择合适的 耐蚀材料，除了腐蚀数据手册、图表以及已有的使用经 验等资料，进行腐蚀试验往往也是必不可少的。选材试 验最基本的要求是所选材料制成设备后在服设过程中具 有需要的耐性和预期的使用寿命，因此试验结果应具有 良好的可靠性和重现性。 1、造成腐蚀试验可靠性差的第一个原因是：试验条件与 实际环境条件的差异；如下面的情况是常见的：
④ 焊接产生多种潜在的腐蚀问题，需要选择适当的焊接方法和焊 接材料，防止焊接缺陷，焊后进行处理，消除产生的有害影响。 如不锈钢焊接，氩弧焊比金属弧焊好，两者产生的熔敷金属层耐 蚀性虽相同，但金属弧焊产生的夹渣却会引起腐蚀问题。
25
2、安装维修基本考虑 ① 要注意设备表面被玷污、擦伤和防护层损坏； ② 坚螺栓用力要均匀，避免局部应力过大。 ③ 衬里或涂层设备外壳不允许烧焊和敲打，以免损坏 衬里层。最好在设备安装就位后再进行衬里或做涂层， 做衬里（涂层）前一定要保持基层表面的清洁干燥。 ④ 试压用水氯离子含量必须符合规定要求，试压毕应 及时排水并最好用热风吹干设备表面。 ⑤装置停车检修时要对设备的腐蚀情况，特别是关键部 位的腐蚀情况进行全面的检查，做好测厚、拍照、原因 分析、存档等工作。 ⑥装置停车要将设备内的存液排净，进行清洗或吹扫。 碳钢制浓硫酸贮槽要注意水洗造成局部的腐蚀。
腐蚀控制中设备的结构设计位列第二重要的位置， 很多局部腐蚀破坏事故，如电偶腐蚀、缝隙腐蚀、应力 腐蚀、磨损腐蚀等是由于结构设计不合理而造成或加剧 的，同样很多局部腐蚀问题可以通过合理的结构设计加 以有效而经济的解决。
从腐蚀控制的观点看，合理的结构设计应包括两方 面基本要求：
一方面应尽可能消除或减少设备和环境中的不均匀 性，使腐蚀电池不能形成，或虽能形成但阻力很大，因 而工作强度很低；
另一方面，在设计时要考虑使用何种防护技术，并 应在设计阶段考虑这些防护技术能顺利实施，从而保证 施工质量，达到良好的防腐效果。
17
18
19
20
21
22
23
24
四、加工制造和维修质量不好造成的
腐蚀破坏事故案例
加工制造、贮运和安装维修是腐蚀控制的重要环节，基本要 求是：不能造成材料性能劣化，增加机器设备发生腐蚀的机会。
8
2、造成腐蚀试验可靠性差的第二个原因是：试验时间不 够长；
3、造成腐蚀试验可靠性差的第二个原因是：使用用加速 腐蚀试验方法不恰当；
4、造成腐蚀试验可靠性差的第二个原因是：不管腐蚀体
系的特点随意使用电化学试验技术；
9
10
11
12
13
14
15
16
三、结构设计不合理造成的腐蚀破坏事故案例
26
27
28
29
30
31
32
33
五、工艺操作和维护不良 造成的腐蚀破坏事故案例
腐蚀发生在设备上， 但根子却在工艺上
工艺操作参数也是设备腐蚀的环境因素，只有操作参数在设 备的耐蚀环境条件内，设备才有需要的耐蚀性能。
1、工艺条件对设备材料的腐蚀行为起着决定性的作用，因 而决定了材料的选择和防腐技术的应用。工艺设计是设备设计的 前提，所以工艺设计人员应当考虑到生产中实际可能出现的情况， 提供准确的工艺参数。
6、对于使用防护技术的设备，良好的维护是控制腐蚀、发挥最佳 保护效果的有力保证。比如非金属衬里的设备，温度急变、敲打 和施焊等行为会使覆层破裂、脱落。又如使用缓蚀剂保护的设备， 要严格控制缓蚀剂的浓度和使用条件。
35
36
37
38
39
六、电偶腐蚀造成的腐蚀破坏事故案例
电偶腐蚀是指异种金属部件（包括能导电的非金 属材料，如石墨）在电解质溶液中形成电接触，导致电 位较低的（较活泼的）金属发生加速腐蚀破坏的现象。
在不锈钢中，铬镍奥氏体不锈钢（以Cr18Ni9为基 本型）得到广泛应用，其产量占不锈钢产量70%左右； 而造成奥氏体不锈钢SCC特定的腐蚀环境中，氯化物1
52
53
54
谢谢大家！
55
1

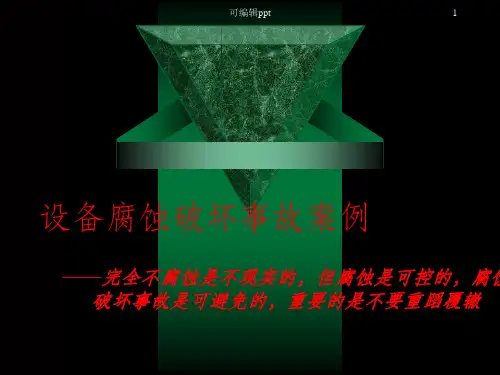

设备腐蚀破坏事故案例
——完全不腐蚀是不现实的，但腐蚀是可控的，腐 蚀破坏事故是可避免的，重要的是不要重蹈覆辙
目录
一、材料选择不当造成的腐蚀破坏事故案例
P3
二、不正确的腐蚀试验造成的腐蚀破坏事故案例 P8
三、结构设计不合理造成的腐蚀破坏事故案例
P17
四、加工制造和维修质量不好造成的腐蚀破坏事故案例 P25
34
3、用调整工艺参数的方法是解决腐蚀问题的一条重要途径，比如 温度降低一点，可能产生极好的效果。
4、提高管理水平，做到长周期安全运行，尽量减少开工和停工次 数，不仅可以提高生产效率，而且对改善设备腐蚀状况，延长设 备服役寿命也是十分有利的。
5、设备腐蚀是在运行过程中产生和积累的，腐蚀的变化是伴随着 生产过程发生的，腐蚀的后果总会引起一些异常。生产操作人员 在日常生产巡回检查中要注意观察腐蚀迹象，并及时记录和报告。
控制电偶腐蚀的基本方法是：①不使用异种金属制 造相互接触的部件；②使用绝缘材料隔开异种金属；③ 避免小阳极大阴极的不利面积比；④利用阴极保护控制 电偶腐蚀。
40
41
42
43
44
45
46
七、不锈钢应力腐蚀（SCC）破坏事故案例
应力腐蚀破裂（SCC）是拉应力和特定腐蚀介质 联合作用下金属材料的一种局部腐蚀破坏形态。
