电缆沟敷设埋管工艺流程

1电力电缆敷设安装标准1 适用范围：本标准适用于公司所有电力电缆在桥架内、电缆沟内、穿线管内及直埋敷设安装工程 2 施工准备a. 材料质量要求 1) 电缆的规格、型号、电压等级等必须符合设计要求，必须是符合国家现行技术标准的产品；产品合格证、生产许可证齐全；耐热、阻燃的电缆外护层有明显标识和制造厂标。

2) 防火堵料、防火涂料应选用经国家鉴定的定型产品。

3) 人员要求：电缆敷设人员必须为专业电工，持证上岗。

3 施工工艺a. 桥架内电缆敷设1) 工艺流程：施工准备――施放电缆――桥架内电缆敷设――挂标志牌 2) 电缆放线：较细的电缆可直接电缆从电缆盘上放线，粗重电缆采用放线架放线，放线架要保证线盘电缆离地100mm 以上距离；电缆拖放道路应平整、无石块、砖头等硬物，防止电缆损伤；3) 电缆敷设:在桥架就位后,即可敷设线缆。

电缆敷设前进行绝缘摇测或耐压试验1KV 以下电缆，用1KV 摇表摇测线间及对地的绝缘电阻应不低于10M Ω。

① 电缆敷设可以采用人力拉引敷设或机械牵引敷设，人力拉引要注意人力分布要均匀合理，负荷适当，统一指挥，并且电缆盘两侧须有负责转盘和刹盘滚动的专业人员，防止电缆损伤；用机械牵引要有测量拉力装置，防止拉力过大损伤电缆，同时要有电缆滚轮或用人力保证电缆不在地面磨损。

② 按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐，不得交叉。

电缆在终端头和接头处要留出备用接线长度。

③ 电缆防火墙及防火楼板时要做封闭处理,用泡沫石棉或矿棉进行封堵。

④ 垂直敷设的电缆每隔2m 加以固定；水平敷设的电缆在电缆的首尾、转弯及每隔5～10m 处进行固定。

电缆固定可以用尼龙卡带、绑线或电缆卡子进行固定。

⑤ 在电缆的首端、末端和分支处及每隔50m 处装设标志牌。

标志牌上应注明线路编号,无编号时,写明电缆型号、规格及起始地点，要求字迹应清晰,不易脱落,规格要统一,能防腐,挂装应牢固。

⑥ 电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见下表序号电缆种类最小允许弯曲半径1 无铅包钢铠护套的橡皮绝缘电力电缆10D2 有钢铠护套的橡皮绝缘电力电缆20D3 聚氯乙烯绝缘电力电缆10D4 交联聚氯乙烯绝缘电力电缆15D5 多芯控制电缆10D注：D为电缆外径。

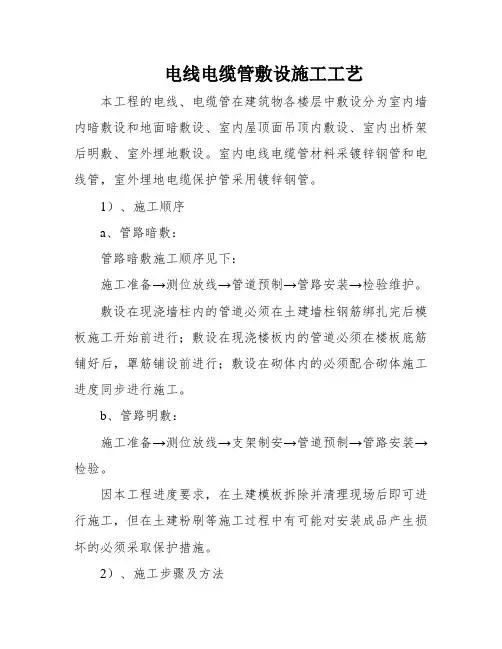

电线电缆管敷设施工工艺本工程的电线、电缆管在建筑物各楼层中敷设分为室内墙内暗敷设和地面暗敷设、室内屋顶面吊顶内敷设、室内出桥架后明敷、室外埋地敷设。

室内电线电缆管材料采镀锌钢管和电线管，室外埋地电缆保护管采用镀锌钢管。

1）、施工顺序a、管路暗敷：管路暗敷施工顺序见下：施工准备→测位放线→管道预制→管路安装→检验维护。

敷设在现浇墙柱内的管道必须在土建墙柱钢筋绑扎完后模板施工开始前进行；敷设在现浇楼板内的管道必须在楼板底筋铺好后，罩筋铺设前进行；敷设在砌体内的必须配合砌体施工进度同步进行施工。

b、管路明敷：施工准备→测位放线→支架制安→管道预制→管路安装→检验。

因本工程进度要求，在土建模板拆除并清理现场后即可进行施工，但在土建粉刷等施工过程中有可能对安装成品产生损坏的必须采取保护措施。

2）、施工步骤及方法a、施工准备施工前，应熟悉本专业及相关专业图纸，确定好管线走向及标高，清除管内水气、异物。

安装前管材的表面检查：型号、规格符合设计请求，管材外表有明明的产品标识。

钢管不应有穿孔、显著的凹凸不平、折扁、裂缝和严重锈蚀，内壁应光滑，且管内无铁屑及毛刺，切断口平整，管口光滑。

b、管路暗敷Ⅰ、测位放线：按照土建布局尺寸、标高按照设计请求将各种开关灯具的接线盒位置确定并用白色油漆标示，安排好管线走向（此项事情可在平面模板完成后立刻进行，墙面预埋的可与钢筋施工同步进行）。

Ⅱ、管道煨弯：按照管道走向请求将管道弯成所需形状，所有弯曲必须接纳专用弯管器弯制（管径为20m及以下时，用手板煨弯器。

管径为25m及其以上时,使用液压煨弯器），弯曲弧度均匀，焊缝处于外侧，不应有折皱、凹陷、裂纹、死弯等缺陷。

保证弯曲半径不小于管子外径的6倍（平面敷设为10倍），弯扁度不大于管外径的10%。

塑料管25mm及以下直径电线管接纳符合的弯管弹簧条穿入管内冷弯，弯曲内径不小于电线管外径之2.5倍。

Ⅲ、管道切断：采用手工锯（配细齿锯条）、砂轮锯进行切管（严禁采用砂轮切割机），将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割，切割断口处应平齐不歪斜,并用圆锉磨去管口毛刺，保证切断口平整、刮铿光滑、无毛刺,管内铁屑除净。

电缆敷设施工工艺电缆敷设是指在建筑物、地下管道、桥梁等工程中对电缆进行敷设的过程，而电缆敷设施工工艺则是指在电缆敷设过程中所采用的一系列施工技术和方法。

良好的电缆敷设工艺可以确保电缆的安全可靠运行，提高工程的质量和效率。

下面将就电缆敷设的施工工艺进行详细介绍。

1. 接收与验收在进行电缆敷设之前，首先要接收和验收电缆，确保电缆的质量符合工程要求。

验收电缆时要检查外观、标识、规格、长度等是否符合要求，并认真填写验收记录。

2. 管线预埋在进行电缆敷设之前，需要提前进行管线预埋工作。

根据设计要求，在地面或地下进行管沟开挖，将电缆敷设的管道或沟槽清理干净，确保无杂物和积水，以及管道底部填充砂浆或砾石，保证管道的牢固和稳定。

3. 电缆铺设电缆敷设时应根据设计图纸确定电缆的铺设路径和方式。

在铺设电缆时，要注意电缆的保护和固定，避免电缆受损或移位。

应根据电缆的类型和规格选择适当的敷设工具和设备，并确保电缆的铺设质量符合国家标准和设计要求。

4. 接地与接地测试在电缆敷设过程中，需要对电缆进行接地处理，确保电缆系统的安全运行。

接地时要注意接地电阻的控制，以及采用专用仪器对接地系统进行测试，确保接地系统的可靠性和有效性。

5. 敷设完工与验收电缆敷设完成后，要对敷设质量进行验收。

验收时要检查电缆的铺设质量、连接端子的牢固性、标识是否清晰、是否存在漏铅等情况。

只有通过严格的验收程序，才能确保电缆敷设工程的质量和安全。

综上所述，电缆敷设施工工艺是电缆敷设工程中至关重要的一环。

只有严格按照施工规范和工艺要求进行施工，才能确保电缆系统的安全可靠运行。

希望本文的介绍对您有所帮助，谢谢！。

直埋电缆敷设安装施工工艺标准6.1电缆敷设流程放坡。

机械挖沟应用人工进行清沟，（机械挖沟的宽度及深度不好掌握）6.3 保护管制安根据道路及地下障碍情况，加工制作电缆保护管，一般情况选用钢保护管。

保护管的直径应由设计确定，如设计未规定时，应按保护管内径大于所穿电缆外径的1.5倍，有弯曲时应大于2.0倍。

保护管的长度要求是：比路宽和障碍每侧均应大出 1.0米，由室内引到室外的保护管应伸出散水边缘。

保护管的两端管口应打成喇叭状，管口应光滑无毛刺。

较长的保护管的连接方式：·螺纹连接：将要连接的管子需要连接的端部套丝，丝扣应连续无断丝现象，用管接头连接起来，并应拧紧，再焊好跨接地线，对焊接处及气焊烤过处应涂以热沥青防腐。

·套管连接：套管的长度应大于需连接管子的外径的1.5~3倍，套管的直径应与需连接的管的直径相配，不得过大或过小。

管子对口缝应平直，间距一致，对口应在套管的中间部位。

焊接应严密、连续无断焊。

对管子防腐被破坏处，应用热沥青防腐。

保护管不允许直接对口焊接。

保护管需要弯曲时，其弯曲半径应符合以下要求：·对于一般电缆，其保护管的弯曲半径不应小于管外径的10倍；·对于带钢铠的动力电缆，其保护管的弯曲半径不应小于管外径的15倍。

对于长距离的保护管，为了方便应提前穿入带线。

电缆管应有不小于0.1%的排水坡度。

6.4 电缆敷设电缆敷设前，应将电缆沟内满铺细纱或软土，不应掺杂石块等尖锐物。

电缆应从电缆轴上方引出，这样可以减少阻力。

牵引力应加以控制，防止损坏电缆。

电缆从轴上引下后，不得直接在地面上磨搽，应放置在地滑轮上，或人员手托及肩扛。

牵引电缆应使用专用的自紧式钢丝网套。

电缆转弯时，应在转弯的内侧放置侧向滑轮，或用人员手托，人员一定要站在弯曲部分的外部，防止人员被电缆挤伤。

在电缆穿管处应加以控制，防止电缆跑偏而受到损坏。

电缆敷设应统一指挥，加强联络，前后协调一致。

如人力施放电缆，应根据电缆轻重安排适量的人员，用力应一致，精力应集中，防止发生伤人事故。

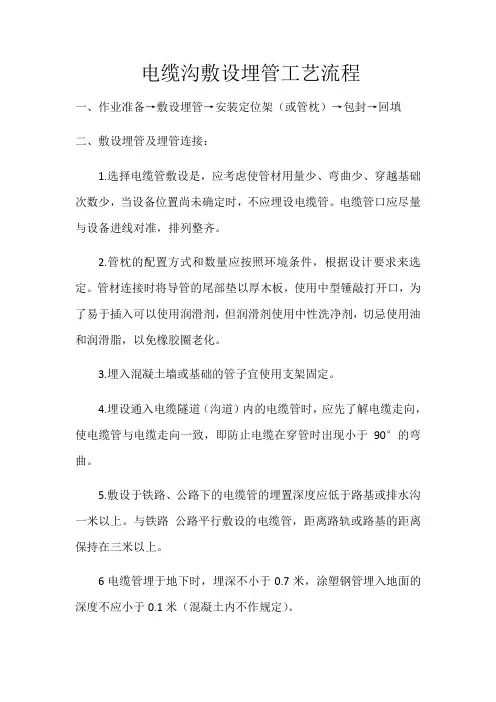

电缆沟敷设埋管工艺流程一、作业准备→敷设埋管→安装定位架（或管枕）→包封→回填二、敷设埋管及埋管连接：1.选择电缆管敷设是，应考虑使管材用量少、弯曲少、穿越基础次数少，当设备位置尚未确定时，不应埋设电缆管。

电缆管口应尽量与设备进线对准，排列整齐。

2.管枕的配置方式和数量应按照环境条件，根据设计要求来选定。

管材连接时将导管的尾部垫以厚木板，使用中型锤敲打开口，为了易于插入可以使用润滑剂，但润滑剂使用中性洗净剂，切忌使用油和润滑脂，以免橡胶圈老化。

3.埋入混凝土墙或基础的管子宜使用支架固定。

4.埋设通入电缆隧道（沟道）内的电缆管时，应先了解电缆走向，使电缆管与电缆走向一致，即防止电缆在穿管时出现小于90°的弯曲。

5.敷设于铁路、公路下的电缆管的埋置深度应低于路基或排水沟一米以上。

与铁路公路平行敷设的电缆管，距离路轨或路基的距离保持在三米以上。

6电缆管埋于地下时，埋深不小于0.7米，涂塑钢管埋入地面的深度不应小于0.1米（混凝土内不作规定）。

7.在就地电气设备处理管时，应按设备按照图及有关土建图纸，确定设备接线的部位的坐标及标高，引直设备的电缆管口位置，应便于与设备连接并不妨碍设备拆装和进出。

8.敷设电缆管应有不小于0.1℅的排水坡度，以防弯头积水，管的内表面应光滑，连接时管孔应对准，接缝要密封，防止地下水和泥浆渗入。

多层电缆管敷设应分层施工，浇筑混凝土必须支模板。

9.电缆管安装完毕应根据设计要求封堵管口，以防进入杂物影响以后放电缆的工作。

对埋入混凝土的电缆管应先检查管路畅通清洁再用管堵封堵管口，以免浇灌混凝土时浇入管内。

10.在敷设电缆前，应对已经埋好的电缆管做一次修整，割去过长部分，将管口加工成喇叭形或磨光。

电缆敷设后两端管口应用设计要求的防火堵料密封。

三、埋管加工及连接：1.电缆管的弯曲半径应符合所穿电缆弯曲半径的规定，在一般情况下弯曲角度不得小于90°，每根电缆管的弯头不应超过3个。

电缆沟开挖及电缆保护管敷设施工方案（1）测量及放线1、部选派有丰富测量经验的测量人员专项负责整个程的测量工作，施测过程中，严格按相应技术规程施工，做到操作规程化、资料填写标准化、施测过程程序化、确保测量施工的精确度。

2、人员应认真复核图纸，掌握有关数据，作好记录，做到按图施测，对图纸不清楚、含糊处一定要报请相关人员确定无误，严禁无把握现场施测，以免造成不应有错误及返工。

3、根据施工图逐一对各管沟、基础、接线井等进行洒白色石灰粉放线，经专业监理工程师和业主代表复核认可，作为施测、监控依据。

对经过复核认可的施工具体坐标点采取有效的加固保护措施，如插入系有红色丝绸的木桩，以确保施工过程中的准确性。

4、建筑主体部位安装灯具的放样则是根据测定管路的垂直平走向弹出线来，按照安装标准规定的测定点间距的尺寸要求布置灯具。

（2）电缆沟开挖1、管沟开挖严格根据业主提供的相关施工图纸设计要求，确定管沟开挖尺寸大小、深度。

敷设PVC管材、在土质路段的电缆沟开挖深度不得小于0.7米，过路钢管或重要路段的钢管埋设深度不得小于1.0米。

2、无浮土、积水、淤泥等杂物，槽底不受水浸泡，雨季施工应做好相应的防护措施。

3、开挖过程中，设立专人检查，切实注意地下管线及地下构筑物，以防破损。

如发现灯具管线布置位置与其它管线相冲突等现象，应会同业主、设计、监理单位研究确定地基处理措施，并做好变更设计、签证以及相应洽商记录。

4、管路敷设，水平或垂直敷设明配管，允许偏差值，管路在2米以内时，偏差为2mm，全长不应超过管子内径的1/2。

5、检查管路是否畅通，内侧有无毛刺，表层是否完整无损。

（3）电缆保护管敷设一、套管明敷设1、管路敷设，水平或垂直敷设明配管，允许偏差值，管路在2米以内时，偏差为2mm，全长不应超过管子内径的1/2。

2、明管敷设时，管路连接应紧密，管口光滑，护口齐全，其支架应平直牢固、排列整齐，管子弯曲处无明显折皱。

检查管路是否畅通，内侧有无毛刺，表层是否完整无损。

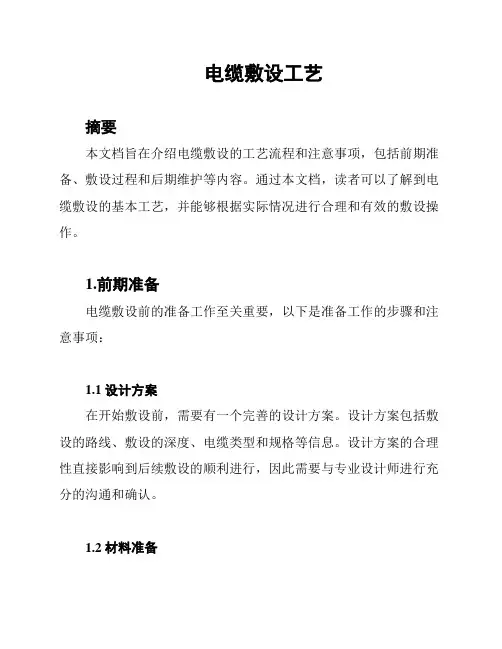

电缆敷设工艺摘要本文档旨在介绍电缆敷设的工艺流程和注意事项，包括前期准备、敷设过程和后期维护等内容。

通过本文档，读者可以了解到电缆敷设的基本工艺，并能够根据实际情况进行合理和有效的敷设操作。

1.前期准备电缆敷设前的准备工作至关重要，以下是准备工作的步骤和注意事项：1.1 设计方案在开始敷设前，需要有一个完善的设计方案。

设计方案包括敷设的路线、敷设的深度、电缆类型和规格等信息。

设计方案的合理性直接影响到后续敷设的顺利进行，因此需要与专业设计师进行充分的沟通和确认。

1.2 材料准备在敷设前，需要准备好所需的材料，包括电缆、电缆保护套管、接头、连接件等。

材料的选择要符合工程要求，并且需要进行质量检测，确保材料的质量合格。

1.3 环境准备在敷设前，需要对敷设现场进行环境准备，确保敷设期间的施工安全和敷设质量。

环境准备包括清理敷设线路上的障碍物、布置警示标志和安全防护措施等。

2.敷设过程电缆敷设的过程主要包括以下几个步骤：2.1 开挖沟槽根据设计方案，首先需要开挖沟槽。

沟槽的宽度、深度和长度根据电缆的规格和敷设要求确定。

开挖沟槽过程中需要注意与周围建筑物、管道等的保持安全距离。

2.2 敷设电缆在沟槽中敷设电缆时，需要保持电缆的曲线半径，避免过度弯曲导致电缆损坏。

同时，需要注意电缆与其他管线的交叉和保护。

2.3 连接和固定电缆敷设完成后，需要进行连接和固定。

连接时需要按照规定的接线方式进行，确保连接的可靠性和电缆的正常传输。

固定时需要选择合适的固定件，并且固定件要与电缆外包保持一定的间隙，避免机械损伤。

2.4 覆土和还地电缆敷设完成后，需要进行覆土和还地工作。

覆土时需要注意与电缆的保护层保持一定的间隔，并采取合适的覆土方式和厚度，保证电缆的安全和运行。

3.后期维护电缆敷设完成后，还需要进行后期维护，以保证电缆的长期运行和安全性。

后期维护包括定期巡检、清理杂物、修复损坏等工作。

结论本文档介绍了电缆敷设的工艺流程和注意事项，希望读者能够根据该文档了解电缆敷设的基本工艺，并能够在实际操作中遵循相关规定，确保电缆的敷设质量和安全性。

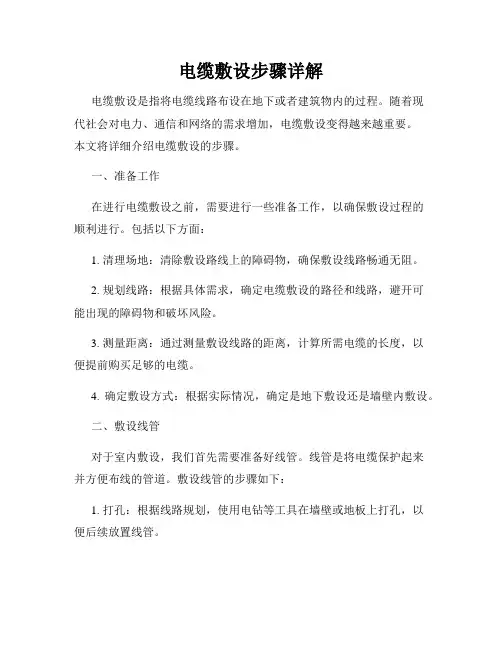

电缆敷设步骤详解电缆敷设是指将电缆线路布设在地下或者建筑物内的过程。

随着现代社会对电力、通信和网络的需求增加，电缆敷设变得越来越重要。

本文将详细介绍电缆敷设的步骤。

一、准备工作在进行电缆敷设之前，需要进行一些准备工作，以确保敷设过程的顺利进行。

包括以下方面：1. 清理场地：清除敷设路线上的障碍物，确保敷设线路畅通无阻。

2. 规划线路：根据具体需求，确定电缆敷设的路径和线路，避开可能出现的障碍物和破坏风险。

3. 测量距离：通过测量敷设线路的距离，计算所需电缆的长度，以便提前购买足够的电缆。

4. 确定敷设方式：根据实际情况，确定是地下敷设还是墙壁内敷设。

二、敷设线管对于室内敷设，我们首先需要准备好线管。

线管是将电缆保护起来并方便布线的管道。

敷设线管的步骤如下：1. 打孔：根据线路规划，使用电钻等工具在墙壁或地板上打孔，以便后续放置线管。

2. 安装线管：将线管的一端插入孔洞中，然后沿着线路规划的路径逐段放置线管，直至全部敷设完毕。

3. 固定线管：使用固定夹或者胶水将线管固定在墙壁或地板上，确保线管不会松动或移位。

4. 铺设地面：如果是地下敷设，还需要先将地面挖掘至合适深度，再进行线管的安装。

三、敷设电缆在线管安装完毕后，我们开始进行电缆的敷设。

敷设电缆的步骤如下：1. 准备电缆：将预先购买好的电缆准备好，确保电缆的质量和规格符合需求。

2. 将电缆引入线管：找到线管的一端，将电缆的一段引入线管中，然后逐段推入线管直至全部引入完毕。

3. 固定电缆：使用固定卡夹或胶带将电缆固定在线管内，以防止电缆松动或者弯曲。

4. 连接电缆：根据需要，将不同段电缆通过焊接、压接或连接器进行连接。

四、测试与验收在完成电缆敷设后，为了避免后续使用中出现问题，我们需要进行测试和验收工作。

测试与验收的步骤如下：1. 电阻测试：使用万用表等工具，对电缆进行电阻测试，确保电缆的连通状态良好。

2. 绝缘测试：使用绝缘测试仪等设备，对电缆绝缘性能进行测试，以确保电缆没有短路或漏电等问题。

埋地电缆敷设施工工艺埋地电缆敷设工艺是指将电缆埋设于地下的一种施工工艺。

在建设电力、通信、交通等基础设施时，常常需要使用埋地电缆来传输电力或信号。

本文将从电缆选型、敷设准备、敷设过程和质量验收等方面介绍埋地电缆敷设的工艺。

一、电缆选型在进行埋地电缆敷设之前，首先要根据工程的具体要求选择合适的电缆。

选择电缆时需要考虑以下几个因素：电缆的额定电压、电流负载、环境温度、敷设方式以及电缆的防腐性能等。

根据这些因素，选择合适的电缆材质和规格，以确保电缆在敷设过程中能够正常运行。

二、敷设准备在进行埋地电缆敷设之前，需要进行一系列的准备工作。

首先是对敷设区域进行勘察，确定敷设的路径和深度。

根据敷设路径，进行地面标记和清理工作，确保敷设区域的畅通。

其次是准备敷设工具和设备，包括挖掘机、电缆滚筒、敷设导轨、保护管等。

同时，还需要与相关部门进行沟通，了解敷设过程中的各项要求和规范。

三、敷设过程1. 预埋管道准备：在敷设电缆之前，需要先进行预埋管道的准备。

首先，使用挖掘机在敷设路径上挖掘出一条沟槽，根据电缆的规格确定沟槽的宽度和深度。

然后，在沟槽底部铺设一层砂石，以便电缆的敷设和保护。

2. 电缆敷设：在预埋管道准备好后，可以开始进行电缆的敷设工作。

首先，在敷设导轨上将电缆滚筒固定好，然后将电缆从滚筒上拉出，并沿着敷设路径进行敷设。

在敷设过程中，要注意电缆的拉力控制，避免超过电缆的承载能力。

同时，还要注意电缆的弯曲半径，以免损坏电缆。

3. 保护措施：为了保护埋地电缆免受外部损害，还需要采取一些保护措施。

常见的保护措施包括：在电缆周围铺设一层砂石，以缓冲外力对电缆的影响；在电缆上方设置警示标志，以提醒人们注意避免损坏电缆；在交叉路口或特殊区域设置电缆井，以便进行日后的检修和维护。

四、质量验收在完成埋地电缆敷设后，需要进行质量验收工作。

质量验收的目的是确保电缆敷设的质量符合规范要求。

质量验收的内容包括：电缆的敷设深度是否符合要求；电缆的绝缘性能是否正常；电缆的接地情况是否良好等。

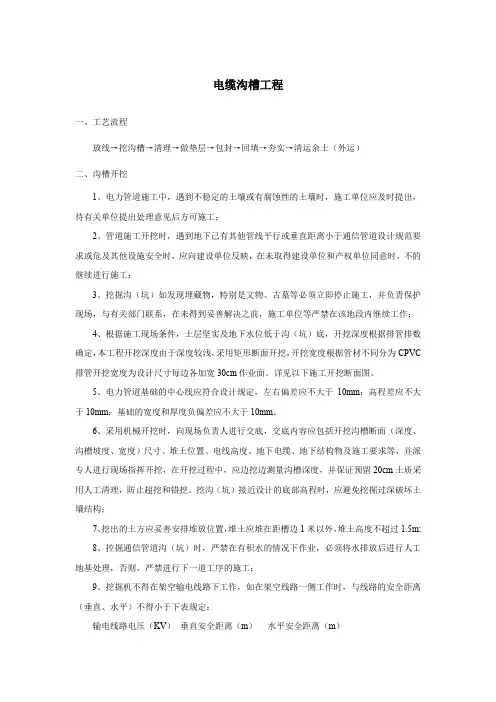

电缆沟槽工程一、工艺流程放线→挖沟槽→清理→做垫层→包封→回填→夯实→清运余土（外运）二、沟槽开挖1、电力管道施工中，遇到不稳定的土壤或有腐蚀性的土壤时，施工单位应及时提出，待有关单位提出处理意见后方可施工；2、管道施工开挖时，遇到地下己有其他管线平行或垂直距离小于通信管道设计规范要求或危及其他设施安全时，应向建设单位反映，在未取得建设单位和产权单位同意时，不的继续进行施工；3、挖掘沟（坑）如发现埋藏物，特别是文物、古墓等必须立即停止施工，并负责保护现场，与有关部门联系，在未得到妥善解决之前，施工单位等严禁在该地段内继续工作；4、根据施工现场条件，土层坚实及地下水位低于沟（坑）底，开挖深度根据排管排数确定，本工程开挖深度由于深度较浅，采用矩形断面开挖，开挖宽度根据管材不同分为CPVC 排管开挖宽度为设计尺寸每边各加宽30cm作业面。

详见以下施工开挖断面图。

5、电力管道基础的中心线应符合设计规定，左右偏差应不大于10mm；高程差应不大于10mm；基础的宽度和厚度负偏差应不大于10mm。

6、采用机械开挖时，向现场负责人进行交底，交底内容应包括开挖沟槽断面（深度、沟槽坡度、宽度）尺寸、堆土位置、电线高度、地下电缆、地下结构物及施工要求等，并派专人进行现场指挥开挖，在开挖过程中，应边挖边测量沟槽深度，并保证预留20cm土质采用人工清理，防止超挖和错挖。

挖沟（坑）接近设计的底部高程时，应避免挖掘过深破坏土壤结构；7、挖出的土方应妥善安排堆放位置，堆土应堆在距槽边1米以外，堆土高度不超过1.5m;8、控掘通信管道沟（坑）时，严禁在有积水的情况下作业，必须将水排放后进行人工地基处理，否则，严禁进行下一道工序的施工；9、挖掘机不得在架空输电线路下工作，如在架空线路一侧工作时，与线路的安全距离（垂直、水平）不得小于下表规定：输电线路电压（KV）垂直安全距离（m）水平安全距离（m）＜1 1.5 1.51～20 1.5 2.035～110 2.5 4.0154 2.5 5.0220 2.5 6.0三、地基处理1、电力管道的地基应符合设计文件的规定，凡采用天然地基而设计又没有具体说明如何处理的，遇下列情况应及时向有关单位反映，待提出处理方案后方可施工：（1）地下水位高于管道及最低高程的；（2）土质松软、有腐蚀性土壤或属于回填的杂土层；2、凡是天然地基的管道沟挖成后必须夯实超平，地基表面高程应符合设计规定，允许偏差应不大于±10㎜。

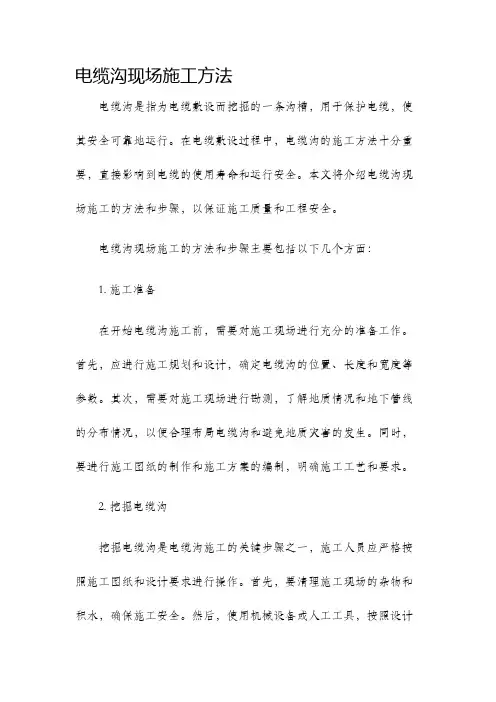

电缆沟现场施工方法电缆沟是指为电缆敷设而挖掘的一条沟槽，用于保护电缆，使其安全可靠地运行。

在电缆敷设过程中，电缆沟的施工方法十分重要，直接影响到电缆的使用寿命和运行安全。

本文将介绍电缆沟现场施工的方法和步骤，以保证施工质量和工程安全。

电缆沟现场施工的方法和步骤主要包括以下几个方面：1. 施工准备在开始电缆沟施工前，需要对施工现场进行充分的准备工作。

首先，应进行施工规划和设计，确定电缆沟的位置、长度和宽度等参数。

其次，需要对施工现场进行勘测，了解地质情况和地下管线的分布情况，以便合理布局电缆沟和避免地质灾害的发生。

同时，要进行施工图纸的制作和施工方案的编制，明确施工工艺和要求。

2. 挖掘电缆沟挖掘电缆沟是电缆沟施工的关键步骤之一，施工人员应严格按照施工图纸和设计要求进行操作。

首先，要清理施工现场的杂物和积水，确保施工安全。

然后，使用机械设备或人工工具，按照设计要求进行挖沟作业，保证电缆沟宽度、深度和坡度的准确度。

挖掘时要避免损坏地下管线和其他设施，如有必要，可进行管线迁移或保护。

同时，应将挖出的土方物料妥善处理，以免对周围环境造成污染。

3. 敷设电缆挖掘电缆沟完成后，需要进行电缆的敷设。

敷设电缆要注意以下几个方面。

首先，要按照设计要求正确选择电缆类型和规格，确保电缆能够满足使用要求。

其次，要对电缆进行验收检查，确保电缆没有损坏和缺陷。

然后，应采取合适的方法将电缆放入电缆沟中，避免损坏电缆绝缘层和金属护套。

最后，要对电缆进行接头和绝缘处理，确保连接的可靠性和电缆的安全性。

4. 固定和保护电缆电缆敷设完成后，需要对电缆进行固定和保护，以防止电缆的移动和损坏。

固定方法可以选择电缆桥架、电缆槽和电缆架等。

在固定过程中，应确保电缆的弯曲半径符合要求，避免过度弯曲造成电缆绝缘层破损。

此外，还需进行电缆的防腐和防护，以延长电缆的使用寿命。

可以采用包裹绝缘材料、涂覆保护层等方式进行保护。

5. 施工记录和验收电缆沟施工完成后，应对施工过程进行记录和验收。

电缆沟及沟槽工程施工方法一、基本施工顺序1.电力管道施工准备→测量定位→管槽开挖→验槽→基础处理→管道安装→管道包装→隐蔽验收→管槽回填土→单项工程验收。

2.电力沟、井施工准备→测量定位→管槽开挖→验槽→基础处理→沟（井）底板砼→沟（井）侧墙砌筑（包括预留、预埋）→沟（井）内抹灰→隐蔽验收→沟（井）顶盖板安装→沟（井）槽回填土→单项工程验收。

二、主要施工方法1.土方开挖电力管槽、沟槽和井室的土方开挖，采用人工配合机械施工，为防止机械施工可能扰动槽底（侧墙）原始土层（压实土层）结构，拟在槽底标高以上和槽底外边线以内留出20cm左右的土层，待机械开挖后，用人工分别清挖至槽底设计高程和槽底外边线。

2.管道安装管道安装采用人工安装。

下管前，须对槽底的尺寸、高程、坡度、地基和基础的质量进行检查，并报请监理工程师进行检验核定。

管道就位后，随时检测管道的轴线、高程和平直度，发现偏差，及时纠正，确保管道排列整齐平顺，接口密封良好。

3.沟（井）垫层、压顶砼浇筑沟（井）垫层砼为C10，电缆沟盖板为C25砼全部采用商品砼，机械振捣，人工配合随捣随压实赶光。

4.沟（井）侧墙砌筑沟（井）井侧墙砌筑时，对用砖应有所挑选。

为确保沟(井)侧墙墙面的垂直度、平整度和直顺度，以及支架预埋位置的准确，砖墙砌筑前，拟先立好皮树杆；砌筑时，坚持三皮一靠，五皮一吊，通过灰缝来调整各层的平直度，力求达到横平竖直，砂浆饱满，内外搭接，上下错缝的基本质量要求。

5、侧墙底抹灰侧墙及底采用1：2水泥砂浆抹面，外侧15㎜厚、内侧20㎜厚。

6、土方回填由于现场场地的限制，土方的回填压实施工，分层厚度拟控制在25cm（压实厚）以内。

三、安全生产目标我司将严格按照国家关于建设工程文明施工、安全管理等相关文件的要求，认真贯彻执行《建设工程现场文明施工管理办法》和《建设工程现场文明施工检查评定标准》的内容，并按“示范文明工地”的要求进行施工，自费维护工地现场的临时绿化。

直埋电缆施工工艺某工程室外电缆直埋电缆施工工艺流程如下：施工准备：在进行电缆敷设前，需要进行一系列准备工作。

首先要对电线进行详细检查，确保规格、型号、截面、电压等级均符合设计要求，并且外观无扭曲、坏损及漏油、渗油等现象。

同时还需要进行绝缘摇测或耐压试验，以确保电缆敷设的质量。

电缆敷设：电缆敷设可用人力拉引或机械牵引。

采用机械牵引可用电动绞磨或托撬（旱船法）和。

电缆敷设时，应注意电缆弯曲半径应符合规范要求。

铺砂盖砖：敷设完成后，需要进行铺砂盖砖的工作。

这是为了保护电缆，防止外界因素对电缆的损害。

回填土：铺砂盖砖完成后，需要进行回填土的工作。

回填土需要夯实，以确保电缆敷设后地面平整。

埋标桩：在回填土完成后，需要进行埋标桩的工作。

埋标桩是为了标识电缆的位置，方便后续的维护和管理。

挂标志牌：在埋标桩完成后，需要进行挂标志牌的工作。

标志牌是为了提醒人们注意电缆的位置，并避免对电缆的损害。

以上就是某工程室外电缆直埋电缆施工工艺流程。

在施工过程中，需要严格遵守规范要求，确保电缆敷设的质量。

3.2.2 电缆敷设应采用适量的蛇形弯曲，电缆两端、中间接头、电缆井内、过管处、垂直位差处应留有适当的余度。

3.3.3 铺砂盖砖：3.3.3.1 完成电缆敷设后，应邀请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收。

3.3.3.2 隐蔽工程验收合格后，应在电缆上下分别铺盖10cm砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。

使用电缆盖板时，盖板应指向受电方向。

3.3.4 回填土前，再次进行隐蔽工程检验，合格后，应及时回填土并进行夯实。

3.3.5 埋标桩：电缆在拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩。

直线段应适当加设标桩。

标桩露出地面以15cm为宜。

3.3.6 直埋电线进出建筑物，室内过管口低于室外地面者，应按照设计或标准图册做防水处理（见图2-4）。

图2-43.3.7 有麻皮保护层的电缆进入室内部分时，应将麻皮剥掉，并涂上防腐漆。

电缆敷设工艺流程及方法（1）工艺流程室外电缆敷设：准备工作→电缆沿支架桥架敷设→水平、垂直敷设→挂标志牌室内电缆敷设：电缆进场→检查验收→电缆敷设准备→电缆敷设→电缆排列固定→电缆头制作安装→电缆标识→压电缆接线鼻子→电缆与设备连接（2）施工准备电缆敷设前一定要进行详细外观检查，包括规格、型号、截面、电压等级等均要符合设计要求。

电缆敷设前进行绝缘摇测或耐压试验。

10kV电缆事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。

敷设前仍需用2.5kV摇表测量绝缘电阻是否合格。

1kV以下电力电缆，用1kV 摇表摇测，绝缘电阻值要不低于10MΩ；控制电缆用500V摇表摇测，其电阻不小于0.5MΩ。

电缆测试完毕，电缆端部要用橡皮包布密封后再用黑胶布包好。

测量每根电缆实际需用长度，然后进行配盘。

放电缆机具的安装：采用机械放电缆时，要将机械安装在适当位置，并将钢丝绳和滑轮安装好。

人力放电缆时将滚轮提前安装好。

临时联络指挥系统的设置：线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。

在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆交叉和混乱。

电缆的搬运及支架架设：电缆短距离搬运，一般采用滚动电缆轴的方法。

滚动时要按电缆轴上箭头指示方向滚动。

如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松驰。

电缆支架的架设地点的选择，以敷设方便为原则，一般要在电缆起止点附近为宜。

架设时，要注意电缆轴的转动方向，电缆引出端要在电缆轴的上方。

1）室内电缆敷设电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉。

拐弯处应以最大截面电缆允许弯曲半径为准。

电缆严禁绞拧、护层断裂和表面严重划伤。

不同等级电压的电缆应分层敷设，截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。

敷设时，同截面电缆应先敷设底层，后敷设高层，应特别注意，在电缆轴附近应采取防滑措施。

电缆沟施工工艺及方法电缆沟施工工艺及方法一、工艺流程有筋混凝土电缆沟（预制盖板）：测量放样→土方开挖→复核高程→地基处理→土工试验→混凝土垫层→底板模板→底板混凝土→电缆沟砌体→压顶混凝土浇筑→混凝土养护（按规定做留置试块）→拆模→回填土→电缆沟抹灰及沟底二次找坡→电缆沟盖板安装。

二、施工方法1、测量放样根据测量控制网使用经纬仪、水准仪将电缆沟轴线、高程控制点引测至各工作面，并将各控制点以控制桩形式放置于电缆沟周边，用混凝土保护起来，设置围护栏及明显标志，以防破坏，测量放样后应进行复测。

用石灰把基础尺寸大小标志出来。

2、土方开挖开挖时基坑底周边放宽50cm作为施工作业面，基底应预留200mm作为人工开挖，以免破坏基底土层结构。

基坑边坡采用自然放坡，坡度暂定为1：0.5，挖出的土方运到站外空旷处暂存。

各扩建工程采用小型挖土机挖土，开挖时如遇回填土，腐植土等不稳定土层应全部挖除，并用C15混凝土换填到基底。

开挖过程中，如遇雨水天气或地下水应做好排水措施。

为防止开挖边坡塌方，在坡顶和坡脚各挖一条排水沟以迅速排除渗入基坑的地表水和雨水。

基坑开挖到底后，基坑四周人工挖一条200mm×200mm的排水沟，排水沟端头设一个400*400*300深集水坑，以便于迅速将雨水、地表水及施工用水抽出基底。

确保基底土质不受水浸泡而降低土质承载力。

开挖过程中禁止坡顶堆弃土和坡顶停放汽车，开挖装车时汽车最小离开边坡3m远。

以减少土体侧压力。

在坡顶距基槽边沿2m位置设一道安全防护栏杆（栏杆按要求涂刷红白相间的警示颜色，在交通要道和醒目的地方挂警示标志）。

3、电缆沟垫层混凝土电缆沟基础开挖后应经过监理和勘察单位地基验槽，及时做好记录，合格后立即支模并浇筑垫层混凝土。

在垫层混凝土浇筑完毕后，用经伟仪直接测出控制轴线，并在垫层面上弹出墨线，进入下道工序施工。

4、电缆沟底板模板(1)模板选用：电缆沟混凝土按清水混凝土工艺施工，因此模板拟采用15厚胶合板。

直埋电缆敷设施工工艺一、直埋电缆施工1、开挖电缆沟时，应作好施工前的准备工作：（1）勘察敷设线路。

了解地面及地下障碍物；了解管道专业地沟的位置，大小与标高；根据现场实际情况确定电缆长度，再根据电缆长度确定中间电缆接头的位置。

（2）与建设单位协商，请求拆除地面障碍物，确定地下原有管道和原有电缆线路的拆除和保证原建筑的用电、用水问题。

2、电缆沟采用人工开挖，深度不小于0.7米，宽度为0.4米，挖沟完毕，按设计进行验收。

在绿地处施工时，事先应在草坪上铺上彩条布，将挖出的土方放在彩条布上，在回填前用密目网将挖出的土方覆盖好，防止对周围环境破坏。

对于在山坡处，要处理好易塌陷的地段。

沟底应平整，深浅一致，沟底必须有一层良好土层，防止石头或杂物突起。

穿过道路的电缆必须事先埋设机械强度较高的管子，管子的内径应大于电缆外径的1.5倍。

电缆沟遇到转弯处时，应挖成圆弧状，以便保证电缆敷设时有足够的弯曲半径。

3、本电缆工程中拟使用人力进行电缆敷设施工。

4、再次核对电缆的型号、长度、规格和电缆头辅料。

5、敷设电缆时应从电缆盘上方引出电缆，严禁将电缆扭成死角。

施工时交联聚乙烯三芯电缆弯曲半径不得小于该电缆外径10倍。

放电缆时应顺电缆圈慢慢拉直，并要注意不能把电缆放在地面拖拉以免破坏外保护层。

直埋电缆除了考虑在制作终端头有足够的长度外，还要流有电缆全长0.5%~1%的备用长度。

电缆接头做完后穿保护管进行保护。

6、电缆敷设完毕后，检查电缆外观应无机械损伤，检查合格后请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收。

隐蔽工程验收合格，电缆上下分别铺盖10cm砂子，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。

回填土前，将动力站专用标志带沿电缆沟铺在砖或电缆盖板上，再作一次隐蔽工程检验，合格后，应及时回填土并进行夯实。

在用土回填电缆沟时要求逐层夯实以防下陷。

电缆在拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩。

电缆地埋铺设施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!电缆地埋铺设施工工艺流程概述如下：①线路规划：根据设计图纸确定电缆走向，测量并标记开挖路径，避让地下管线及障碍物。

②沟槽开挖：沿标记线开挖电缆沟槽，控制好沟深与宽度，确保符合设计要求，同时注意排水措施。

③铺设垫层：在沟底铺设细砂或混凝土垫层，以保护电缆不受损伤，同时利于排水。

④电缆敷设：将电缆缓缓放入沟内，保持适度弯曲半径，避免过度拉伸或扭曲，同时注意电缆标识朝上以便识别。

⑤安装保护管/套：视需要在电缆外加装保护管或套，增加机械防护和防腐能力。

⑥回填土：先用细土回填电缆周围空隙，轻微压实，避免直接压迫电缆，再逐步回填并分层夯实整个沟槽。

⑦设置警示标志：在地面适当位置设置电缆走向标识牌，提醒后续施工注意避让。

⑧测试验收：完成铺设后，对电缆进行绝缘电阻测试，确保电气性能达标，随后由相关单位进行验收。

此流程确保电缆安全、稳定地埋设，为电力传输提供可靠保障。

电缆沟内和电缆竖井内电缆敷设安装施工工艺标准1 适用范围本工艺标准适用于10kV及以下一般工业与民用建筑电气工程的塑料控制电缆、矿物绝缘电缆、交联取聚已烯绝缘电力电缆及聚氯已烯绝缘电力电缆敷设。

2 施工准备2.1 原材料要求2.1.1 所有材料规格型号及电压等级符合设计要求，并有产品合格证。

2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。

2.1.3 电缆外观完好无损，铠装无锈蚀，无机械损伤，无明显皱褶和扭曲现象。

橡套、塑料电缆外皮及绝缘层无老化及裂纹。

2.1.4 电缆的其它附属材料：电缆盖扳、电缆标示桩、电缆标示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应符合要求。

2.1.5 电缆出厂检验报告应符合标准。

2.1.6 对电缆绝缘性能、导电性能和阻燃性能有疑义时，应按批抽样并送到有资质的试验室检测。

2.2 主要机具主要工具见下表。

主要工具一览表序号1机具名称单位数量用途电缆牵引端个个个个个个个个台个套个个个11牵引电缆时连接卷扬机和电缆首端的金具，用于牵引重量较大的电缆牵引电缆时连接卷扬机和电缆首端的金具，用于牵引重量较小的电缆牵引电缆时消除钢丝绳及电缆的扭转应力2 牵引网套3 防捻器 14 电缆滚轮若干敷设电缆时的电缆支架，用于减小磨擦和保护电缆，滚轮间距1.5~3m5 电动滚轮现场定敷设电缆时利用其磨擦力推动电缆的外护层，减小牵引力和侧压力6 电缆盘千斤顶支架电缆盘制动装置管口保护喇叭卷扬机21敷设电缆时支撑电缆盘，以便电缆盘转动用于制动电缆盘78 现场定钢管内敷设电缆时，在管口处保护电缆9 12 敷设电缆时用于牵引电缆敷设电缆时用于提升电缆1011121314 吊链滑轮、钢丝绳、大麻绳绝缘摇表现场定敷设电缆时用于牵引电缆153遥测电缆绝缘测量电缆长度手工锯割电缆皮尺钢据151617181920 手锤个个套套套个351142现场用扳手现场用电气焊工具电工工具无线电对讲机手持扩音喇叭制作支架等切割金属等现场用敷设电缆时的通讯工具组织敷设电缆用2.3 作业条件2.3.1 电缆安装前,土建工作应具备下列条件：2.3.1.1 预留孔洞、预埋件符合设计要求，预埋件埋设牢固。

电缆沟的制作工艺流程
测量放样：根据测量控制网，将电缆沟轴线、高程控制点引测至各工作面，并在电缆沟周边放置控制桩。

这些控制点用混凝土保护起来，以防破坏，并进行复测。

土方开挖：基坑底部施工面宽度为排管横断面设计宽度，并两边各加500mm，以便于支模及设置基坑支护等工作。

基坑边坡采用自然放坡，坡度暂定为1：0.5。

挖出的土方运到站外空旷处暂存。

垫层浇筑：在基坑开挖完毕后，进行土方回填至场地标高-0.15m，然后回填碎石。

土方回填可采用基坑开挖出的同类土。

回填时应按水平分层填土，分层夯实。

电缆沟底板模板：模板选用15厚胶合板。

模板的加固方法应确保模板侧压力小，底部支撑可利用预埋插筋或支撑在边坡上。

模板安装完成后，要拉线检查是否平直，检查模板拼缝是否严密，截面尺寸是否符合设计要求等。

电缆沟底板混凝土浇筑：混凝土的强度等级不应低于C25。

混凝土浇筑时应振捣密实，确保充分振动，又不能过振，以保证混凝土质量。

混凝土终凝后，对其进行养护，养护时间不得少于7天。

伸缩缝及施工缝设置及防水处理：伸缩缝及竖向施工缝应根据电缆沟的长度、结构型式等情况进行设置。

施工中应注意压顶顶部浮浆和施工缝处理。
