三相异步电动机结构的各部件起什么作用

三相异步电动机的基本工作原理和结构三相异步电动机的结构包括定子和转子两个主要部分。

定子是由三个相互平衡的绕组组成，每个绕组都是以120度相位差分布在定子的三个夹角上。

每个绕组都与三相交流电源相连，这样就形成了一个三相供电系统。

转子是由导电材料制成的线圈，固定在转子轴上旋转。

当三相交流电源通电时，电流通过绕组产生了一个由正弦波形的磁场。

这个磁场旋转的速度叫做旋转磁场，它是由三个相位差120度的旋转磁通所形成的。

旋转磁场的存在使得定子绕组的磁场也随之旋转。

在电机的运行过程中，转子上的线圈受到旋转磁场的影响。

当转子线圈和旋转磁场之间的相对运动产生感应电动势时，电流就会在转子线圈中流动。

根据电流和磁场的交互作用，根据洛伦兹力的原理，转子线圈会受到一个转动力矩的作用。

这个转动力矩使得转子开始旋转。

转子的旋转速度始终小于旋转磁场的速度。

这是因为当转子旋转时，由于电阻的存在，旋转磁场在转子绕组中产生了剩余磁场。

剩余磁场会产生一个反向的磁通，从而减小了旋转磁场的磁通量。

这种现象叫做滑差。

滑差的存在使得转子的旋转速度小于旋转磁场的速度。

根据滑差的不同，三相异步电动机可以分为鼠笼型和绕线型两种类型。

鼠笼型电动机的转子由金属导体组成，形状类似鼠笼，因此得名。

而绕线型电动机的转子由绕制成的线圈构成，与定子绕组结构类似。

在鼠笼型电动机中，转子的线圈是固定的，不能旋转。

当定子绕组的旋转磁场通过金属导体时，感应电流会在金属导体内流动，产生一个转动力矩。

因为金属导体的形状类似于鼠笼，所以称之为鼠笼型电动机。

而绕线型电动机的转子由固定的线圈组成，线圈上的电流与定子电流相平衡。

当定子绕组的旋转磁场旋转和线圈的电流之间产生感应电动势时，线圈会受到一个转动力矩的作用，从而旋转。

总的来说，三相异步电动机是利用定子和转子之间的磁场交互作用产生转动力矩的。

通过合理设计和控制，三相异步电动机可以实现各种工业应用的需要。

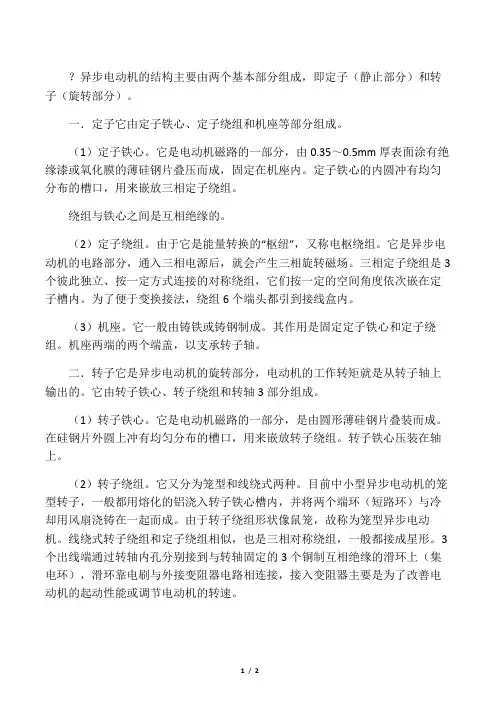

？异步电动机的结构主要由两个基本部分组成，即定子（静止部分）和转子（旋转部分）。

一．定子它由定子铁心、定子绕组和机座等部分组成。

（1）定子铁心。

它是电动机磁路的一部分，由0.35～0.5mm厚表面涂有绝缘漆或氧化膜的薄硅钢片叠压而成，固定在机座内。

定子铁心的内圆冲有均匀分布的槽口，用来嵌放三相定子绕组。

绕组与铁心之间是互相绝缘的。

（2）定子绕组。

由于它是能量转换的“枢纽”，又称电枢绕组。

它是异步电动机的电路部分，通入三相电源后，就会产生三相旋转磁场。

三相定子绕组是3个彼此独立、按一定方式连接的对称绕组，它们按一定的空间角度依次嵌在定子槽内。

为了便于变换接法，绕组6个端头都引到接线盒内。

（3）机座。

它一般由铸铁或铸钢制成。

其作用是固定定子铁心和定子绕组。

机座两端的两个端盖，以支承转子轴。

二．转子它是异步电动机的旋转部分，电动机的工作转矩就是从转子轴上输出的。

它由转子铁心、转子绕组和转轴3部分组成。

（1）转子铁心。

它是电动机磁路的一部分，是由圆形薄硅钢片叠装而成。

在硅钢片外圆上冲有均匀分布的槽口，用来嵌放转子绕组。

转子铁心压装在轴上。

（2）转子绕组。

它又分为笼型和线绕式两种。

目前中小型异步电动机的笼型转子，一般都用熔化的铝浇入转子铁心槽内，并将两个端环（短路环）与冷却用风扇浇铸在一起而成。

由于转子绕组形状像鼠笼，故称为笼型异步电动机。

线绕式转子绕组和定子绕组相似，也是三相对称绕组，一般都接成星形。

3个出线端通过转轴内孔分别接到与转轴固定的3个铜制互相绝缘的滑环上（集电环），滑环靠电刷与外接变阻器电路相连接，接入变阻器主要是为了改善电动机的起动性能或调节电动机的转速。

（3）转轴。

它主要是支承转子及传递转矩，并保证定、转子之间各处均匀的空气隙。

空气隙也是电机磁路的一部分，空气隙越小，功率因数越高，空载电流越小。

一般中小型电动机的气隙0.2～1.5mm。

模块一练习答案:1.简述三相异步电动机的主要结构及各部分的作用。

答：三相异步电动机主要有定子和转子两大部分组成。

定子是由机座、定子铁心和定子绕组三部分组成，转子是电动机的转动部分，由转子铁心、转子绕组及转轴等部件组成。

机座的作用主要是为了固定与支撑定子铁心，必须具备足够的机械强度和刚度。

定子铁心是异步电动机磁路的一部分，铁心内圆上冲有均匀分布的槽，用以嵌放定子绕组。

定子绕组是三相对称绕组，当通入三相交流电时，能产生旋转磁场，并与转子绕组相互作用，实现能量的转换与传递。

转子铁心的作用和定子铁心的作用相同。

三相异步电动机按转子绕组的结构可分为绕线式转子和鼠笼式转子两种。

2.简述三相异步电动机的工作原理。

答：定子上装有对称三相绕组，当定子接通三相电源后，即在定、转子之间的气隙内建立了一同步转速为n1的旋转磁场。

磁场旋转时将切割转子导体，根据电磁感应定律可知，在转子导体中将产生感应电势，由于转子绕组是闭合的，导体中有电流，电流方向与电势相同。

载流导体在磁场中要受到电磁力从而产生电磁转矩，于是转子就跟着旋转磁场逆时针方向转动。

3.旋转磁场的形成条件是什么?转动方向是由什么决定的?如何使三相异步电机反转?答: 旋转磁场的形成条件是三相对称的电流通入三相对称的定子绕组（1）旋转磁场的旋转方向是由通入三相绕组中的电流的相序决定的。

（2）改变三相绕组中的电流的相序即可使三相民步电动机反转。

4.简要阐述三相异步电机的拆装步骤？答：三相异步电机的拆装步骤是1．拆除电动机的所有引线。

2．拆卸皮带轮或联轴器。

先将皮带轮或联轴器上的固定螺丝钉或销子松脱或取下，再用专用工具“拉马”转动丝杠，把皮带轮或联轴器慢慢拉出。

3．拆卸风扇或风罩。

拆卸皮带轮后，就可把风罩卸下来。

然后取下风扇上定位螺栓，用锤子轻敲风扇四周，旋卸下来或从轴上顺槽拔出，卸下风扇。

4．拆卸轴承盖和端盖。

一般小型电动机都只拆风扇一侧的端盖。

5．抽出转子。

对于鼠鼠笼式转子，可直接从定子腔中抽出即可。

三相异步电动机的结构和工作原理教案三相异步电动机是一种常见的电动机类型，广泛应用于工业和民用领域。

本教案将介绍三相异步电动机的结构和工作原理。

一、结构三相异步电动机主要由定子、转子、末端盖和轴承等部分组成。

1. 定子：定子是电动机的静止部分，通常由铁芯和绕组构成。

铁芯有一个圆柱形的铁心，其表面绕有三个同心的线圈，称为定子绕组。

定子绕组通常由电极绕制而成，一般采用纵向排列。

2. 转子：转子是电动机的旋转部分，通常由铁芯和导体构成。

转子铁芯是一种具有凸出的“鳍片”的圆柱形铁心，用于支撑导体。

导体有时被称为“浅槽”，其走向平行于转子轴线，被包裹在转子铁芯内。

3. 末端盖：末端盖是电动机的机械支撑部分，包括轴承，以支撑转子。

轴承和末端盖通常由金属铸造而成。

4. 轴承：轴承是末端盖中的机械部分，用于支撑和定位转子的轴。

常见的轴承类型包括球轴承和滚筒轴承等。

二、工作原理三相异步电动机的工作原理基于磁场的相互作用。

当交流电被施加到定子绕组时，电流流过绕组，产生一个旋转磁场。

这个旋转磁场旋转于定子绕组的内部，而不直接作用于转子。

转子是由导体制成的，导体内的电子可以被电流激励，使得它们以磁场的作用形成一个感应电流。

在相对运动的磁场的作用下，感应电流在导体内产生相对运动和电场，从而产生一个相对运动力的作用。

因为定子磁场和转子导体的相对运动，转子体验到一种旋转场，它被称为感应电机。

旋转的场在转子导体中产生感应电流，因此转子呈现一个离心力，并且沿着定子磁场的方向进行旋转。

三相异步电动机的旋转速度由定子电气频率和电气极数决定。

它们与电动机的诸如负载和输入电压等因素也有关系。

在标准工艺中，三相异步电动机的最大转速为1750-1800转/分。

三、总结三相异步电动机是一种广泛应用于工业和民用领域的电动机类型。

它们的结构和工作原理关键是定子和转子之间的电场和磁场相互作用，这使得转子能够沿着定子磁场方向进行旋转。

理解这些基本原理对于维护和操作三相异步电动机至关重要。

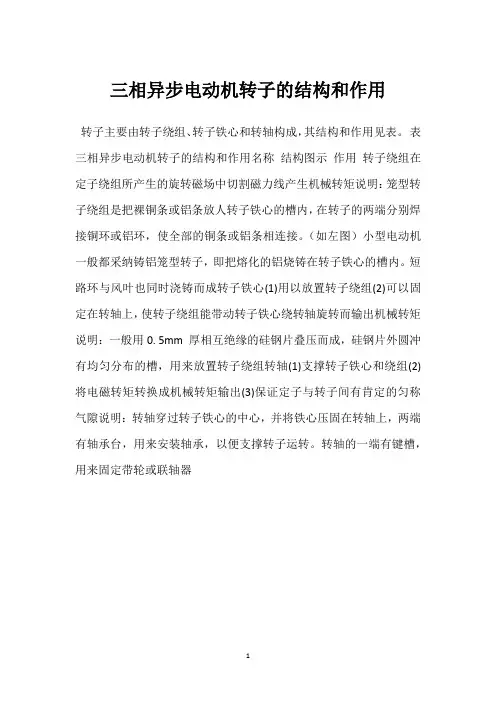

三相异步电动机转子的结构和作用
转子主要由转子绕组、转子铁心和转轴构成，其结构和作用见表。

表三相异步电动机转子的结构和作用名称结构图示作用转子绕组在定子绕组所产生的旋转磁场中切割磁力线产生机械转矩说明：笼型转子绕组是把裸铜条或铝条放人转子铁心的槽内，在转子的两端分别焊接铜环或铝环，使全部的铜条或铝条相连接。

（如左图）小型电动机一般都采纳铸铝笼型转子，即把熔化的铝烧铸在转子铁心的槽内。

短路环与风叶也同时浇铸而成转子铁心(1)用以放置转子绕组(2)可以固定在转轴上，使转子绕组能带动转子铁心绕转轴旋转而输出机械转矩说明：一般用0. 5mm 厚相互绝缘的硅钢片叠压而成，硅钢片外圆冲有均匀分布的槽，用来放置转子绕组转轴(1)支撑转子铁心和绕组(2)将电磁转矩转换成机械转矩输出(3)保证定子与转子间有肯定的匀称气隙说明：转轴穿过转子铁心的中心，并将铁心压固在转轴上，两端有轴承台，用来安装轴承，以便支撑转子运转。

转轴的一端有键槽，用来固定带轮或联轴器
1。

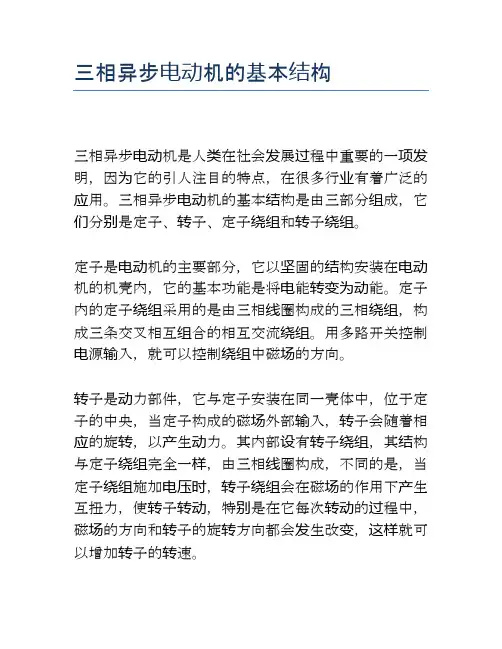

三相异步电动机的基本结构
三相异步电动机是人类在社会发展过程中重要的一项发明，因为它的引人注目的特点，在很多行业有着广泛的应用。

三相异步电动机的基本结构是由三部分组成，它们分别是定子、转子、定子绕组和转子绕组。

定子是电动机的主要部分，它以坚固的结构安装在电动机的机壳内，它的基本功能是将电能转变为动能。

定子内的定子绕组采用的是由三相线圈构成的三相绕组，构成三条交叉相互组合的相互交流绕组。

用多路开关控制电源输入，就可以控制绕组中磁场的方向。

转子是动力部件，它与定子安装在同一壳体中，位于定子的中央，当定子构成的磁场外部输入，转子会随着相应的旋转，以产生动力。

其内部设有转子绕组，其结构与定子绕组完全一样，由三相线圈构成，不同的是，当定子绕组施加电压时，转子绕组会在磁场的作用下产生互扭力，使转子转动，特别是在它每次转动的过程中，磁场的方向和转子的旋转方向都会发生改变，这样就可以增加转子的转速。

最后，三相异步电动机的特点是可以定子外部调整转子转向，对于任何类型的绕组，都可以通过开关控制不同相位之间的电压，并可以指定转动的方向。

此外，它具有体积小，结构简单，响应快，功率大，起动传动比低等优点，在工业生产和社会生活中得到了广泛的应用。

总之，三相异步电动机的外观简单，但是它的内部包含着复杂的电机构造，可以为我们的社会发展增添许多便利，并且它的实用性在社会发展的过程中越来越明显，值得我们一如既往的关注和重视。

列出三相异步电动机的主要组成部分和各部分的作用
三相异步电动机的主要组成部分包括定子、转子、端盖、轴、轴承和外壳。

1. 定子：定子是电动机的固定部分，由绕组（定子绕组）与铁心构成。

定子绕组通常由三相对称的铜线绕成，用于产生旋转磁场。

2. 转子：转子是电动机的旋转部分，由铁心和导体构成。

转子中的导体（通常是铜导条或铝导条）与定子绕组的磁场相互作用，产生电磁感应力从而产生转矩。

3. 端盖：端盖是电动机的封闭部分，用于固定定子和转子以及保护内部部件。

4. 轴：轴是连接转子和外部负载的零件，它将转动力传递到外部负载。

5. 轴承：轴承用于支撑转子轴，减少摩擦和磨损，保证电动机的正常运转。

6. 外壳：电动机的外壳起到保护内部部件的作用，同时防止外部物体进入电机内部。

这些部件的作用是相互协作，通过旋转磁场在定子和转子之间产生电磁感应力，从而使转子旋转，并将电能转化为机械能。

这样，三相异步电动机可以实现驱动各种工业设备和机械。

三相异步电动机主要组成部分
三相异步电动机是一种常见的交流电动机，由以下几个主要组成部分构成：
1. 定子（Stator）：定子是电动机的固定部分，由一组定子线圈和铁芯组成。

定子线圈被连接到电源上，通过电源提供的交流电产生磁场。

2. 转子（Rotor）：转子是电动机的转动部分，由导电材料制成。

转子通常采用鼠笼型结构，由许多平行排列的导条组成。

当定子的磁场与转子的导条交互作用时，转子会受到力的作用而旋转。

3. 端盖（End Cover）：端盖是安装在电动机两端的部件，它固定和保护定子和转子。

4. 轴（Shaft）：轴是连接转子和外部负载的部件，它传递电动机的旋转动力。

5. 轴承（Bearings）：轴承支撑和定位转子和轴。

它们允许转子在电动机运行时平稳旋转，并承受轴向和径向载荷。

6. 冷却系统（Cooling System）：三相异步电动机通常需要冷却系统来保持工作温度在合理范围内。

冷却系统可以采用风冷或液冷方式，以确保电动机正常运行。

除了以上主要组成部分，三相异步电动机还可能包括起动器、绝缘材料、连接器、外壳等其他辅助部件，以满足不同应用和操作需求。

这些组成部分共同协作，使得三相异步电动机能够将电能转化为机械能，并提供动力驱动各种机械设备和系统。

三相异步电动机的结构原理讲解一、定子结构和原理：定子是三相异步电动机的固定部分，由定子铁心、定子绕组、绝缘等组成。

1.定子铁心：定子铁心是由数个片状硅钢片按一定顺序叠压而成。

硅钢片的选用是为了减小铁心磁阻，提高定子的磁路性能。

同时，定子铁心还具有良好的导热性能，可有效散热。

2.定子绕组：定子绕组包括三个相互独立的绕组，分别为A相、B相和C相绕组。

每个绕组由若干匝的导线组成，绕制在定子铁心上，形成三相对称的绕组结构。

3.定子绕组的原理：当三相对称的交流电流通过定子绕组时，形成的旋转磁场会与转子中的永磁体相互作用，从而产生力矩使转子旋转。

这就是定子绕组的工作原理。

二、转子结构和原理：转子是三相异步电动机的旋转部分，由转子铁心和永磁体组成。

1.转子铁心：转子铁心采用实心圆筒形结构，通过数个槽槽将定子绕组连接起来。

槽槽的数量和形状是根据电机的工作性能和要求确定的。

2.转子永磁体：转子永磁体通常由强磁性材料制成，常见的有永磁体磁体和磁体磁体两种。

永磁体通过磁场与旋转磁场相互作用，从而产生力矩使转子转动。

三、工作过程：1.激磁建立：当三相交流电流通过定子绕组时，形成一个旋转磁场。

此时，转子处于空转状态，即转子没有旋转。

2.转矩产生：在激磁建立后，通过外界力矩的作用，使转子开始旋转。

转子旋转时，旋转磁场与转子中的永磁体相互作用，产生力矩，驱动转子继续旋转。

3.转速调节：根据电机的负载情况，可以通过改变定子绕组的电流，从而调节转子旋转的速度。

当电机负载增加时，通过增加定子绕组的电流可以提高转子的转速，反之亦然。

总结：三相异步电动机的结构包括定子和转子两部分。

定子绕组通过三相交流电流形成旋转磁场，与转子中的永磁体相互作用，产生力矩驱动转子旋转。

通过激磁建立、转矩产生和转速调节三个阶段，实现电动机的正常工作。

三相异步电动机具有结构简单、制造成本低、可靠性高等优点，广泛应用于各个领域。

第4章 思考题与习题答案1．三相笼形异步电动机由哪些部件组成各部分的作用是什么答：三相笼形异步电动机由定子和转子两部分组成。

定子产生旋转磁场，转子产生电磁转矩2．为什么三相异步电动机定子铁芯和转子铁芯均用硅钢片叠压而成能否用钢板或整块钢制作为什么答：用硅钢片叠压而成是为了减小铁损。

铁心不能用钢板或整块钢制作，因为铁心损耗较大。

3．什么是旋转磁场旋转磁场是如何产生的答：三相定子绕组通入三相交流电，则在定子、转子与空气隙中产生一个沿定子内圆旋转的磁场，该磁场称为旋转磁场。

它是三相对称的定子绕组通入三相对称的交流电而产生的。

4．如何改变旋转磁场的转速和转向答：改变电源频率、磁极对数均可改变旋转磁场的转速。

将I A —I B —I C 中的任意两相A 、B 互换，均可改变旋转磁场的转向。

5．说明三相异步电动机的工作原理，为什么电动机的转速总是小于旋转磁场的转速 答：三相异步电动机的工作原理：当定子本相绕组通人三相电流后，定子绕组产生旋转磁场。

该磁场以同步转速在空间顺时针方向旋转，静止的转子绕组被旋转磁场的磁力线所切割，产生感应电动势，在感应电动势的作用下，闭合的转子导体中就有电流转子电流与旋转磁场相互作用的结果便在转子导体上产生电磁作用力F ，电磁作用力F 对转轴产生电磁转矩M ，使转子转动。

当定子绕组接通三相交流电时，转子便逐步转动起来，但其转速不可能达到同步转速。

如果转子转速达到同步转速，则转子导体与旋转磁场之间就不再存在相互切割运动。

就没有感应电动势和感应电流，也没有电磁转矩，转子转速就会变慢。

因此在电动机运转状态下，转子转速总是低于其同步转速。

6．一台三相异步电动机，型号为Y2-160M2-2，额定转速为n =2?930r/min ，f 1=50Hz ，求转差率s 。

解：由Y2-160M2-2可知p=1，另外n 1=60f/p=60×50/1=3000 r/min而 S=（n 1- n 2）/ n 1=（3000-2930）/3000=。

三相异步电动机的结构一、引言三相异步电动机是一种常见的工业用电机，广泛应用于各个领域。

本文将介绍三相异步电动机的结构，包括各个部件的功能和作用。

二、基本结构三相异步电动机由定子和转子组成，定子是不可动的部分，转子则可以旋转。

定子由铁心、线圈和端盖组成，转子由铁心和导体组成。

三、定子结构1. 铁心：铁心是定子中最重要的部件之一，它由许多薄片叠加而成。

这些薄片通常采用硅钢片制造，因为硅钢片具有高导磁性能。

2. 线圈：线圈是定子中最重要的部件之二，它通常由许多匝数的导线绕制而成。

这些导线通常采用漆包线或纤维玻璃包覆线制造。

3. 端盖：端盖是定子中最重要的部件之三，它位于定子两端，并通过螺栓紧固在一起。

端盖通常由铝合金或钢制造。

四、转子结构1. 铁心：转子中最重要的部件之一是铁心，它由许多薄片叠加而成。

这些薄片通常采用硅钢片制造，因为硅钢片具有高导磁性能。

2. 导体：导体是转子中最重要的部件之二，它通常由铜制造，并通过槽口固定在铁心上。

导体的形状和数量会影响电机的性能和效率。

五、其他部件1. 轴承：轴承是电机的支撑部件，它可以使转子旋转时保持平衡。

轴承通常由滚珠轴承或滑动轴承制造。

2. 风扇：风扇是电机的散热设备，它可以将电机内部产生的热量散发出去。

风扇通常由塑料或金属制造。

3. 端盖：端盖是电机的封闭装置，它可以保护电机内部不受外界影响。

端盖通常由铝合金或钢制造。

六、工作原理三相异步电动机的工作原理基于旋转磁场理论。

当三相交流电源加到定子上时，会在定子中产生一个旋转磁场。

这个旋转磁场会传递到转子中，使得转子也开始旋转。

七、总结三相异步电动机是一种常见的工业用电机，它由定子和转子组成。

定子由铁心、线圈和端盖组成，转子由铁心和导体组成。

除此之外，电机还包括轴承、风扇和端盖等其他部件。

三相异步电动机的工作原理基于旋转磁场理论。

三相异步电动机的结构组成三相异步电动机是一种常见的电机类型。

它由转子、定子、端盖、轴承、定位销、电机座等组成。

下面分别介绍三相异步电动机各组成部分的结构和功能。

一、转子转子就是电机的旋转部分，它主要由转子铁芯和极套组成。

转子铁芯是由多个薄片或电动钢板片堆叠而成的，它的内部空腔是三相绕组，三相绕组通过石英酸酯材料与铁芯相固定。

极套包裹在转子铁芯外部，用来保护转子铁芯。

转子的主要功能是将三相感应电动机所产生的磁场转化成旋转力，并在旋转时不断地自感应产生涡流磁动力，这个涡流磁动力与主磁场产生的磁动力相互作用，形成安拉涡流，从而使转子旋转。

二、定子定子是异步电动机的静止部分，它主要由铁芯、定子骨架、定子绕组等部分组成。

定子铁芯是由多层绝缘材料组成的，它的内部是三相绕组。

定子骨架形状中空，它的作用是固定定子绕组，以避免因振动而引起短路。

定子绕组中三个单独的绕组环绕着定子铁芯，每个绕组的线圈分别以120度的角度彼此隔离，并与外界接通。

定子的主要功能是产生旋转磁场。

当交流电通过定子绕组时，定子绕组会产生磁场，这个磁场会沿着定子铁芯的内部旋转并形成旋转磁场。

这个旋转磁场与转子旋转所产生的磁场相互作用，从而使电机启动运转。

三、端盖端盖主要是装配于转子和定子工作部分的另一个部分，它的作用是保护电机外面的环境不进入电机内部，从而保护电机。

端盖通常由铝合金等轻质材料制成，有良好的电绝缘性能和较高的导热性能。

四、轴承轴承是支撑转子或转轴的部分。

它通常由球轴承、滚轴承或滑动轴承等类别。

在三相异步电动机中，轴承的作用是支持转子并在旋转时保持其平衡。

五、定位销定位销通常是安装于电机底盘中，用于保持电机组件的位置与朝向。

它的作用是确保转子和定子的正确位置以及相对应的旋转角度。

六、电机座电机座是支撑电机的基础，通常由铸铁或钢板加工而成。

其它机械零件可以经常安装在电机座上，例如风扇或减速齿轮。

电机座的作用是提供一种一定的保护和固定电机的方法，并起到保持整个电机的重心平衡。
