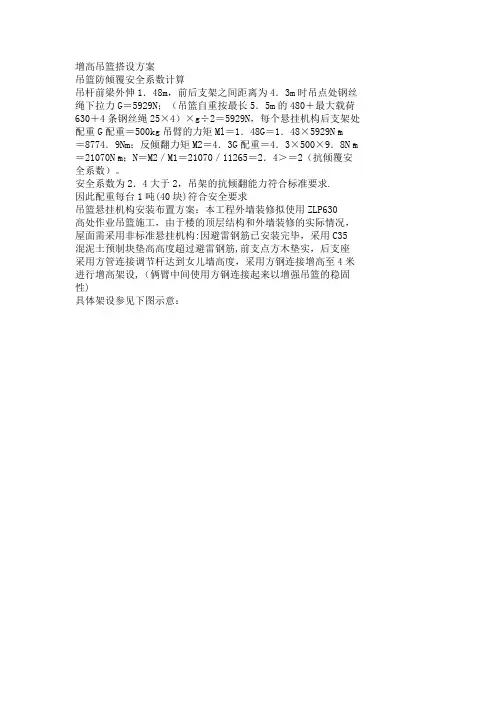

增高吊篮搭设方案
吊篮防倾覆安全系数计算
吊杆前梁外伸1．48m，前后支架之间距离为4．3m时吊点处钢丝绳下拉力G＝5929N；（吊篮自重按最长5．5m的480＋最大载荷630＋4条钢丝绳25×4）×g÷2＝5929N，每个悬挂机构后支架处配重G配重＝500kg吊臂的力矩Ml＝1．48G＝1．48×5929N▪m
＝8774．9Nm；反倾翻力矩M2＝4．3G配重＝4．3×500×9．8N▪m ＝21070N▪m；N＝M2／M1＝21070／11265＝2．4＞＝2（抗倾覆安全系数）。
安全系数为2．4大于2，吊架的抗倾翻能力符合标准要求。
因此配重每台1吨（40块）符合安全要求
吊篮悬挂机构安装布置方案：本工程外墙装修拟使用ZLP630
高处作业吊篮施工，由于楼的顶层结构和外墙装修的实际情况，屋面需采用非标准悬挂机构：因避雷钢筋已安装完毕，采用C35 混泥土预制块垫高高度超过避雷钢筋，前支点方木垫实，后支座采用方管连接调节杆达到女儿墙高度，采用方钢连接增高至4米进行增高架设，（俩臂中间使用方钢连接起来以增强吊篮的稳固性）
具体架设参见下图示意：
增高悬挂机构强度校核
1、吊篮总重量Q＝自重量约（450）＋载重重量
(630)+140=1220kg=11956N
2、前梁伸出量A＝1．3m，前后座间距B≥4m，后座自重为85kg／只
3、动载系数为1．25倍。
4、接管为方钢许用用应力［σ］＝235N／mm2
5、接管螺栓为M144只许用应力［σj］＝235×0．75×0．75＝132NV／mn2。
6、防倾翻安全系数≥2。
7、悬挂高度≤100米。
根据吊篮实际使用工况，风向按与墙面平行方向吹。根据据
GB／T3811－2008《起重机设计规范》，风载荷可按下式计算：F风
＝CXKh×q×A其中，C一风力系数，按型钢制成的平面桁架查得
C＝1．6Kh一风压高度变化系数；Kh＝lq风压；工作状态取
q＝500PaA一应风面积；A＝ψAL（1＋η）ψ＝0．7AL＝1．3
0．69＝0．897m2A＝0．7×0．897×（1＋0．21）＝0．76m2F风＝C×Kh×q A=1.6×1×500×0.76=608N
防倾翻配重块重量计算
W＝（Q＋F风）×1．25×AX2／B＝（11956＋608）×1．25×1．×2/4-1666=8542.3N
合36块25kg的配重，即每个悬挂机构18块，实际配重20块
加高接管强度校核：
连接螺栓后座承重为500kg，M14螺栓截面积为6．22×π
＝120mm2，螺栓能受应力为120×132＝15840N／只＝1616kg／只＞500kg，故适用加高接管，方管截面积为1274．8mm2。
接管应力为1274．8×235＝299578N＝30569kg故足够满足适用根据《GB6728－2012》，选材质Q235的钢材抗弯强度为：
215MPa，抗弯强度为：215MPa，屈服强度为：515MPa
见下图
许用应力：G÷So=8610÷20000=0.43mpa＜215mpa，所以是安全的。
