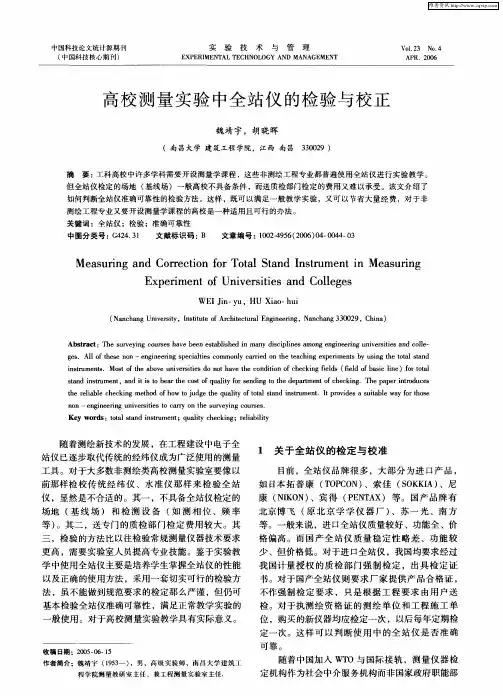

全站仪的检查与校正
- 格式:doc
- 大小:90.50 KB
- 文档页数:11

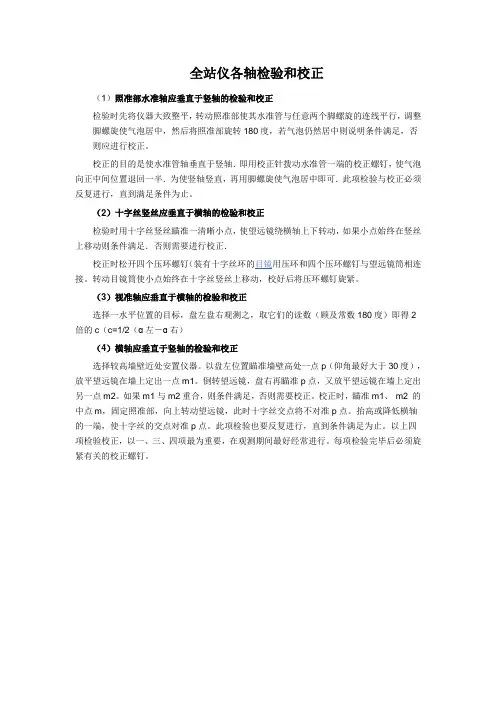

全站仪各轴检验和校正
(1)照准部水准轴应垂直于竖轴的检验和校正
检验时先将仪器大致整平,转动照准部使其水准管与任意两个脚螺旋的连线平行,调整脚螺旋使气泡居中,然后将照准部旋转180度,若气泡仍然居中则说明条件满足,否则应进行校正。
校正的目的是使水准管轴垂直于竖轴.即用校正针拨动水准管一端的校正螺钉,使气泡向正中间位置退回一半.为使竖轴竖直,再用脚螺旋使气泡居中即可.此项检验与校正必须反复进行,直到满足条件为止。
(2)十字丝竖丝应垂直于横轴的检验和校正
检验时用十字丝竖丝瞄准一清晰小点,使望远镜绕横轴上下转动,如果小点始终在竖丝上移动则条件满足.否则需要进行校正.
校正时松开四个压环螺钉(装有十字丝环的目镜用压环和四个压环螺钉与望远镜筒相连接。
转动目镜筒使小点始终在十字丝竖丝上移动,校好后将压环螺钉旋紧。
(3)视准轴应垂直于横轴的检验和校正
选择一水平位置的目标,盘左盘右观测之,取它们的读数(顾及常数180度)即得2倍的c(c=1/2(ɑ左-ɑ右)
(4)横轴应垂直于竖轴的检验和校正
选择较高墙壁近处安置仪器。
以盘左位置瞄准墙壁高处一点p(仰角最好大于30度),放平望远镜在墙上定出一点m1。
倒转望远镜,盘右再瞄准p点,又放平望远镜在墙上定出另一点m2。
如果m1与m2重合,则条件满足,否则需要校正。
校正时,瞄准m1、m2 的中点m,固定照准部,向上转动望远镜,此时十字丝交点将不对准p点。
抬高或降低横轴的一端,使十字丝的交点对准p点。
此项检验也要反复进行,直到条件满足为止。
以上四项检验校正,以一、三、四项最为重要,在观测期间最好经常进行。
每项检验完毕后必须旋紧有关的校正螺钉。
全站仪在测量中的常见问题及解决方法全站仪是一种高精度的测量仪器,在土木工程、建筑工程等领域中被广泛应用。
然而,在实际的测量过程中,常常会出现一些问题,影响测量的准确性和效率。
本文将探讨全站仪在测量中的常见问题,并提供相应的解决方法。
一、误差校正问题全站仪是通过激光或电磁波进行测量,因此在测量中会存在一定的误差。
常见的误差有仪器本身的误差、环境因素引起的误差以及操作人员造成的误差。
解决方法:1. 仪器校准:在使用全站仪前,需要进行仪器的准确校准。
校准包括水平、垂直、角度等方面的校准。
可以通过参考标尺、挂线、圆心定位等方法进行校准,确保测量的准确性。
2. 环境调整:在测量过程中,要注意环境因素的影响。
如大风、强光、高温等都可能对测量结果产生影响。
可以采用遮光罩、避风屏等措施来调整环境,保证测量的稳定性。
3. 操作规范:操作人员在使用全站仪时,必须遵守操作规范。
例如,避免手抖、稳定全站仪的姿势、减少触碰仪器的干扰等。
这都可以减少人为误差的发生。
二、数据处理问题在测量完成后,需要对采集的数据进行处理和分析。
数据处理过程中可能会出现数据异常、计算错误等问题,影响结果的准确性。
解决方法:1. 数据筛选:在进行数据处理前,要对采集的数据进行筛选。
排除异常数据,如测量时仪器发生故障、采集过程中人为误操作等导致的异常数据。
2. 计算校对:在进行数据计算时,要仔细核对计算公式和参数的准确性。
避免计算错误,确保结果的正确性。
3. 多次测量取平均值:为了提高数据的准确性,可以进行多次测量并取平均值。
多次测量可以降低误差的影响,提高结果的可信度。
三、设备维护问题全站仪是一种高精度的测量设备,需要进行定期的维护和保养。
如果设备长期不维护,可能会导致仪器故障、精度下降等问题。
解决方法:1. 定期维护:要定期对全站仪进行维护和保养,包括仪器的清洁、校准以及检查仪器的各项功能是否正常。
可以参考仪器的使用手册进行维护,也可以委托专业的维修人员进行维护。

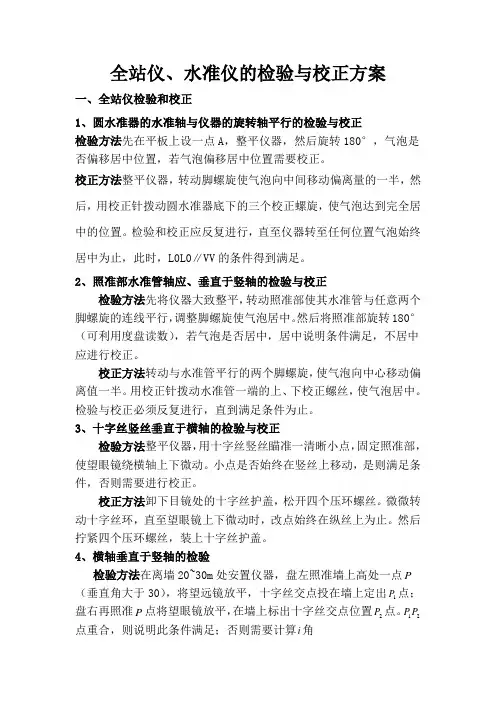

全站仪、水准仪的检验与校正方案一、全站仪检验和校正1、圆水准器的水准轴与仪器的旋转轴平行的检验与校正检验方法先在平板上设一点A ,整平仪器,然后旋转180°,气泡是否偏移居中位置,若气泡偏移居中位置需要校正。
校正方法整平仪器,转动脚螺旋使气泡向中间移动偏离量的一半,然后,用校正针拨动圆水准器底下的三个校正螺旋,使气泡达到完全居中的位置。
检验和校正应反复进行,直至仪器转至任何位置气泡始终居中为止,此时,L0L0∥VV 的条件得到满足。
2、照准部水准管轴应、垂直于竖轴的检验与校正检验方法先将仪器大致整平,转动照准部使其水准管与任意两个脚螺旋的连线平行,调整脚螺旋使气泡居中。
然后将照准部旋转180°(可利用度盘读数),若气泡是否居中,居中说明条件满足,不居中应进行校正。
校正方法转动与水准管平行的两个脚螺旋,使气泡向中心移动偏离值一半。
用校正针拨动水准管一端的上、下校正螺丝,使气泡居中。
检验与校正必须反复进行,直到满足条件为止。
3、十字丝竖丝垂直于横轴的检验与校正检验方法整平仪器,用十字丝竖丝瞄准一清晰小点,固定照准部,使望眼镜绕横轴上下微动。
小点是否始终在竖丝上移动,是则满足条件,否则需要进行校正。
校正方法卸下目镜处的十字丝护盖,松开四个压环螺丝。
微微转动十字丝环,直至望眼镜上下微动时,改点始终在纵丝上为止。
然后拧紧四个压环螺丝,装上十字丝护盖。
4、横轴垂直于竖轴的检验检验方法在离墙20~30m 处安置仪器,盘左照准墙上高处一点P (垂直角大于30),将望远镜放平,十字丝交点投在墙上定出1P 点;盘右再照准P 点将望眼镜放平,在墙上标出十字丝交点位置2P 点。
21P P 点重合,则说明此条件满足;否则需要计算i 角"tan 2ρ∙∂∙=D di 式中:D 为仪器至P 点的水平距离,d 为1P 、2P的距离,∂为照准P 点时的竖角,"206265"=ρ。
全站仪校正与校验的方法与步骤分享全站仪是现代测量与地理信息领域中常用的仪器之一,广泛应用于建筑、工程、测绘等领域。
全站仪的准确性对于测量结果的可靠性至关重要,因此,全站仪的校正与校验是非常必要的工作。
本文将分享关于全站仪校定与校验的方法与步骤。
全站仪校定是指通过对仪器内部各项参数的测量与调整,使得仪器的测量结果更加准确、稳定。
校定过的全站仪能够提供更加可靠的数据,减少测量误差,保证测量工作的精确性。
以下是全站仪校定的一般步骤:1. 准备工作:首先,要保证测量环境的稳定与安全。
全站仪应放置在平稳的基准上,避免仪器的晃动或位移对测量结果产生干扰。
同时,要确保周围没有遮挡物或较强的光源,以免影响测量。
2. 水平调节:使用调平脚等工具调节仪器水平。
可以利用仪器内部的气泡级或陀螺仪等来辅助调平。
水平调节是确保全站仪测量结果准确性的关键步骤,应仔细操作,遵循仪器的操作手册。
3. 方位校正:全站仪方位校正的目的是使仪器测量方向与真北方向保持一致。
可以通过观测已知控制点的方位角以及利用地理北指针等方式来进行方位校正。
根据仪器的型号和品牌,具体的方位校正方法可能会有所不同,但基本原理是相同的。
4. 距离校正:根据测量的精度要求,进行距离校正是非常重要的步骤。
一般通过测量已知距离,比如基线的长度,来校正全站仪的距离测量误差。
校正的方法有多种,可以利用仪器内部的自动距离校准功能,或者通过外部工具进行检验与调整。
5. 角度校正:角度校正是保证全站仪测量准确性的重要步骤。
根据仪器的型号和功能不同,可以通过观测已知角度或使用标准校准角度器等工具来进行角度校正。
在校准过程中,还需要注意避免热胀冷缩等因素对角度测量的影响。
6. 重复校正:一次校正无法完全确保全站仪的准确性,因此,建议多次进行校正与检验,以确保测量结果的可靠性。
在多次校正过程中,可以通过对比不同校正时的测量结果,评估校正过程的稳定性与一致性。
总结:全站仪校定与校验是保证测量准确性的重要工作。

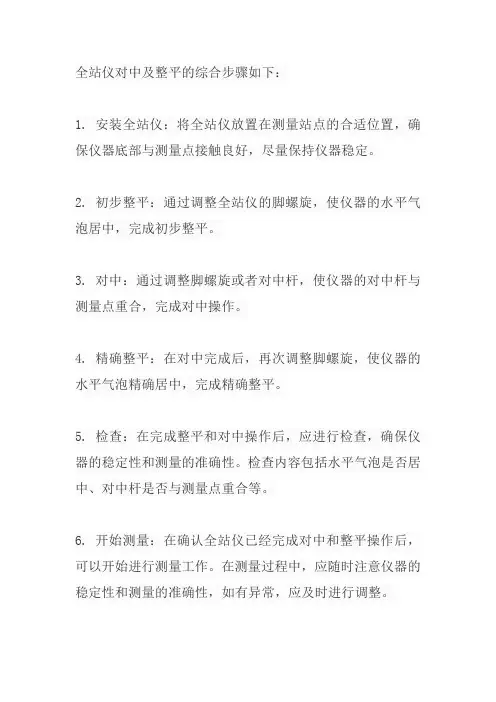

全站仪对中及整平的综合步骤如下:
1. 安装全站仪:将全站仪放置在测量站点的合适位置,确保仪器底部与测量点接触良好,尽量保持仪器稳定。
2. 初步整平:通过调整全站仪的脚螺旋,使仪器的水平气泡居中,完成初步整平。
3. 对中:通过调整脚螺旋或者对中杆,使仪器的对中杆与测量点重合,完成对中操作。
4. 精确整平:在对中完成后,再次调整脚螺旋,使仪器的水平气泡精确居中,完成精确整平。
5. 检查:在完成整平和对中操作后,应进行检查,确保仪器的稳定性和测量的准确性。
检查内容包括水平气泡是否居中、对中杆是否与测量点重合等。
6. 开始测量:在确认全站仪已经完成对中和整平操作后,可以开始进行测量工作。
在测量过程中,应随时注意仪器的稳定性和测量的准确性,如有异常,应及时进行调整。
全站仪的检查与校正方法01、长水准器的检查和校正1、检查1、将仪器安放于较稳定的装置上(如三脚架、仪器校正台),并固定仪器;2、将仪器粗整平,并使仪器长水准器与基座三个脚螺丝中的两个的连线平行,调整该两个脚螺丝使长水准器水泡居中;3、转动仪器180°观察长水准器的水泡移动情况,如果水泡处于长水准器的中心,则无须校正;如果水泡移出允许范围,则需进行调整。
2、校正1、将仪器在一稳定的装置上安放并固定好;2、粗整平仪器;3、转动仪器,使仪器长水准器与基座三个脚螺丝中的两个的连线平行,并转动该两个脚螺丝,使长水准器水泡居中;4、仪器转动180°,待气泡稳定,用校针微调正螺钉,使水泡向长水准器中心移动一半的距离;5、重复3、4步骤,直至仪器用长水准器精确整平后转动到任何位置,水泡都能处于长水准器的中心02、圆水准器的检验与校准1、检验长水准器检校正确后,若圆水准器气泡亦居中就不必校正。
2、校正若气泡不居中,用校正针或内六角搬手调整气泡下方的校正螺丝使气泡居中。
校正时,应先松开气泡偏移方向对面的校正螺丝(1或2个),然后拧紧偏移方向的其余校正螺丝使气泡居中。
气泡居中时,三个校正螺丝的紧固力均应一致03、望远镜分划板检验与校正1、检验1、整平仪器后在望远镜视线上选定一目标点A,用分划板十字丝中心照准A并固定水平和垂直制动手轮。
2、转动望远镜垂直微动手轮,使A点移动至视场的边沿(A′点)。
3、若A点是沿十字丝的竖丝移动,即A′点仍在竖丝之内的,如左图,则十字丝不倾斜不必校正。
若A′点偏离竖丝中心,如右图,则十字丝倾斜,需对分划板进行校正。
2、校正1、首先取下位于望远镜目镜与调焦手轮之间的分划板座护盖,便看见三个分划板座固定螺丝(见附图)。
2、用螺丝刀均匀地旋松该三个固定螺丝,绕视准轴旋转分划板座,使A′点落在竖丝的位置上。
3、均匀地旋紧固定螺丝,再用上述方法检验校正结果。
4、将护盖安装回原位04、光学下对点器的检查和校正1、检查1、将仪器安置在三脚架上并固定好;2、在仪器正下方放置一十字标志;3、转动仪器基座的三个脚螺丝,使对点器分划板中心与地面十字标志重合;4、使仪器转动180°,观察对点器分划反中心与地面十字标志是否重合;如果重合,则无需校正;如果有偏移,则需进行调整;2、校正1、将仪器安置在三脚架上并固定好;2、在仪器正下方放置一十字标志;3、转动仪器基座的三个脚螺线,使对点器分划板中心与地面十字标志重合;4、使仪器转动180°,并拧下对点目镜护盖,用校针调整4个调整螺钉,使地面十字标志在分划板上的像向分划板中心移动一半;5、重复3、4步骤,直至转动仪器,地面十字标志与分划板中心始终重合为止。

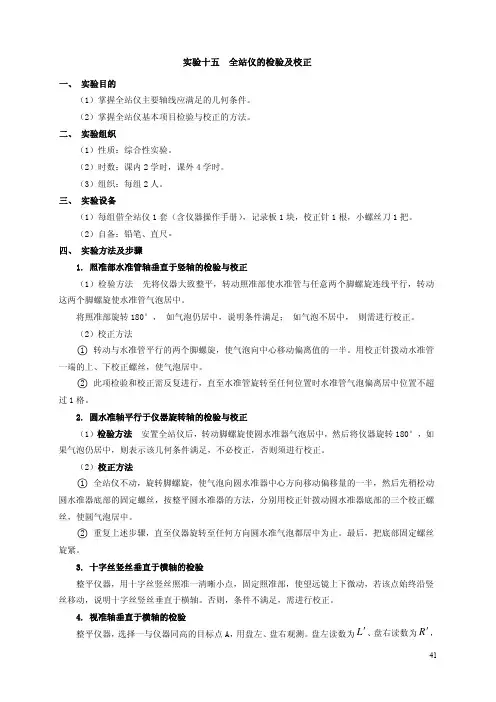

实验十五 全站仪的检验及校正一、 实验目的(1)掌握全站仪主要轴线应满足的几何条件。
(2)掌握全站仪基本项目检验与校正的方法。
二、 实验组织(1)性质:综合性实验。
(2)时数:课内2学时,课外4学时。
(3)组织:每组2人。
三、 实验设备(1)每组借全站仪1套(含仪器操作手册),记录板1块,校正针1根,小螺丝刀1把。
(2)自备:铅笔、直尺。
四、 实验方法及步骤1. 照准部水准管轴垂直于竖轴的检验与校正(1)检验方法 先将仪器大致整平,转动照准部使水准管与任意两个脚螺旋连线平行,转动这两个脚螺旋使水准管气泡居中。
将照准部旋转180°, 如气泡仍居中,说明条件满足; 如气泡不居中, 则需进行校正。
(2)校正方法○1 转动与水准管平行的两个脚螺旋,使气泡向中心移动偏离值的一半。
用校正针拨动水准管一端的上、下校正螺丝,使气泡居中。
○2 此项检验和校正需反复进行,直至水准管旋转至任何位置时水准管气泡偏离居中位置不超过1格。
2. 圆水准轴平行于仪器旋转轴的检验与校正(1)检验方法 安置全站仪后,转动脚螺旋使圆水准器气泡居中,然后将仪器旋转180°,如果气泡仍居中,则表示该几何条件满足,不必校正,否则须进行校正。
(2)校正方法○1 全站仪不动,旋转脚螺旋,使气泡向圆水准器中心方向移动偏移量的一半,然后先稍松动圆水准器底部的固定螺丝,按整平圆水准器的方法,分别用校正针拨动圆水准器底部的三个校正螺丝,使圆气泡居中。
○2 重复上述步骤,直至仪器旋转至任何方向圆水准气泡都居中为止。
最后,把底部固定螺丝旋紧。
3. 十字丝竖丝垂直于横轴的检验整平仪器,用十字丝竖丝照准一清晰小点,固定照准部,使望远镜上下微动,若该点始终沿竖丝移动,说明十字丝竖丝垂直于横轴。
否则,条件不满足,需进行校正。
4. 视准轴垂直于横轴的检验整平仪器,选择一与仪器同高的目标点A,用盘左、盘右观测。
盘左读数为L′、盘右读数为R′,若D180±′=′L R ,则视准轴垂直于横轴,否则需进行校正。

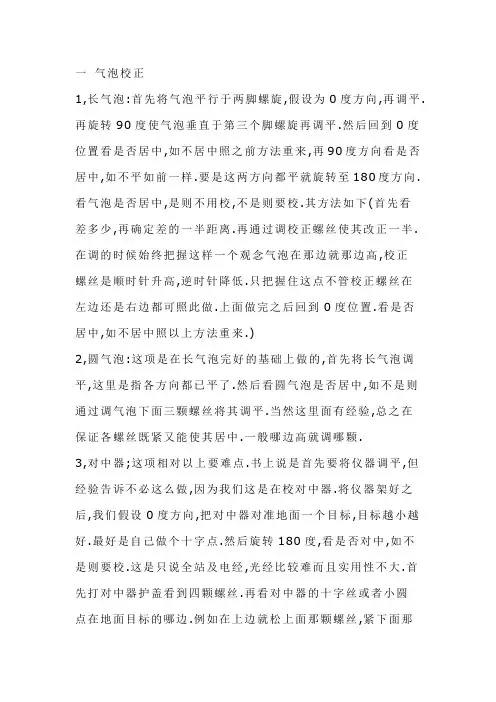

一气泡校正1,长气泡:首先将气泡平行于两脚螺旋,假设为0度方向,再调平.再旋转90度使气泡垂直于第三个脚螺旋再调平.然后回到0度位置看是否居中,如不居中照之前方法重来,再90度方向看是否居中,如不平如前一样.要是这两方向都平就旋转至180度方向.看气泡是否居中,是则不用校,不是则要校.其方法如下(首先看差多少,再确定差的一半距离.再通过调校正螺丝使其改正一半.在调的时候始终把握这样一个观念气泡在那边就那边高,校正螺丝是顺时针升高,逆时针降低.只把握住这点不管校正螺丝在左边还是右边都可照此做.上面做完之后回到0度位置.看是否居中,如不居中照以上方法重来.)2,圆气泡:这项是在长气泡完好的基础上做的,首先将长气泡调平,这里是指各方向都已平了.然后看圆气泡是否居中,如不是则通过调气泡下面三颗螺丝将其调平.当然这里面有经验,总之在保证各螺丝既紧又能使其居中.一般哪边高就调哪颗.3,对中器;这项相对以上要难点.书上说是首先要将仪器调平,但经验告诉不必这么做,因为我们这是在校对中器.将仪器架好之后,我们假设0度方向,把对中器对准地面一个目标,目标越小越好.最好是自己做个十字点.然后旋转180度,看是否对中,如不是则要校.这是只说全站及电经,光经比较难而且实用性不大.首先打对中器护盖看到四颗螺丝.再看对中器的十字丝或者小圆点在地面目标的哪边.例如在上边就松上面那颗螺丝,紧下面那颗.在这里请注意,也只是改一半,调到差距一半即可.同理左边就松左边紧右边.其它方向按此理推.然后旋转至0度位置看是否居中,如不是照止方法重做.(注意,一般几个螺丝都会动才行.但基本方法都是如此.但这只针对于对中器是正镜才这样调,倒镜反之.国产仪器及日本仪器都是这样的.)4,2C值校正:首先将仪器整平,在20米外贴一十字丝.先在盘左照准目标再置0,再旋转180度盘右照准目标读数,正常情况是180度正负15秒.如不是就要校正,最好是这样多做几次以确定误差到底有多大,然后通过水平微动改误码差一半,这时十与目标不重合,十字丝在目标左边就松左边紧右边,反之松右边紧左边.再回到盘左按之前方法重来.反复几次看误差是否达到允许范围.(这是水平角}5,I角校正:仪器调平,打开补偿器,这中是针对于有补偿器的全站及电子经纬仪的.这类仪器都是自动校正的,只需我们按步骤做就行.盘左照准目标读垂直角,再盘右位置读垂直角.然后盘左加盘右看是否是360正负15秒.如不是则需校正.方法如下: 关机然后电源加F1开机,(电源和F1同时按下,但电源只按将近不到1秒钟就行,F1不放)进入仪器校正模式,按F1垂直角校正,千万不要按F2.再过0盘左照准目标按回车,盘右照准目标按回车,校正完毕.自己再按最先的方法再做几次看是否在允许范围内.一台仪器如全站其校正指标共十项,但条件限制一般野外只能校正五项.。
全站仪的检验与校正全站仪是一种高精度的测量仪器,广泛应用于各种工程测量和地形测量领域。
为了确保全站仪的测量精度和准确性,需要进行定期的检验和校正。
以下是全站仪的检验和校正的详细步骤:一、全站仪的检验1.水平角检验在已知点上架设全站仪,对中、整平后进入测量模式,将望远镜对准任意两个已知点,分别进行水平角测量。
将测量结果与已知数据进行比较,如果误差在允许范围内,则说明全站仪的水平角测量功能正常。
2.垂直角检验在已知点上架设全站仪,对中、整平后进入测量模式,将望远镜对准已知点,进行垂直角测量。
将测量结果与已知数据进行比较,如果误差在允许范围内,则说明全站仪的垂直角测量功能正常。
3.距离检验在已知点上架设全站仪,对中、整平后进入测量模式,将望远镜对准已知点,进行距离测量。
将测量结果与已知数据进行比较,如果误差在允许范围内,则说明全站仪的距离测量功能正常。
二、全站仪的校正1.光学十字丝校正在目镜内看到的光学十字丝应处于水平位置,如果有偏移需要进行校正。
通过调节目镜下的校正螺丝,可以使光学十字丝回到水平位置。
2.水平角校正在已知点上架设全站仪,对中、整平后进入测量模式,将望远镜对准任意两个已知点,分别进行水平角测量。
将测量结果与已知数据进行比较,如果有误差需要进行校正。
通过调节全站仪内部的校正螺丝,可以校正水平角的误差。
3.垂直角校正在已知点上架设全站仪,对中、整平后进入测量模式,将望远镜对准已知点,进行垂直角测量。
将测量结果与已知数据进行比较,如果有误差需要进行校正。
通过调节全站仪内部的校正螺丝,可以校正垂直角的误差。
4.距离校正在已知点上架设全站仪,对中、整平后进入测量模式,将望远镜对准已知点,进行距离测量。
将测量结果与已知数据进行比较,如果有误差需要进行校正。
通过调节全站仪内部的校正螺丝,可以校正距离的误差。
需要注意的是,在进行全站仪的检验和校正时,需要小心操作,避免损坏仪器。
同时,为了保证检验和校正的准确性,需要使用标准化的检验和校正工具。
全站仪误差分析与校正的实际操作方法全站仪是测量领域中常用的一种仪器,它可以高精度地测量水平角、垂直角和斜距。
然而,由于各种原因,全站仪在测量过程中产生的误差不可避免。
误差的存在会对测量结果产生一定的影响,因此,在使用全站仪进行测量前,进行误差分析和校正是非常必要的。
误差分析是指定量化测量误差的过程。
全站仪的测量误差主要包括系统误差和随机误差两部分。
系统误差是由于仪器的本身性能造成的,如仪器的刻度误差、仪器的非正交误差等。
随机误差是由于外界环境的影响导致的,如风、温度等因素引起的测量值波动。
误差分析的目的是找出各种误差的来源和大小,为进一步的校正提供依据。
校正是指根据误差分析的结果,对全站仪进行调整和修正的过程。
校正的方法主要有以下几种。
第一种方法是刻度校准。
全站仪的刻度误差是导致其水平角和垂直角测量值不准确的主要原因之一。
刻度校准的方法一般是通过与标准仪器进行对比,确定仪器的零点、刻度间距等参数是否准确。
校准时要注意使用准确的参考点和稳定的测量平台,以确保校准的准确性。
第二种方法是非正交误差的校正。
全站仪在制造过程中,由于各种原因,存在着非正交误差。
非正交误差是指全站仪的测量轴线与其相互垂直的轴线之间存在的误差。
校正的方法是通过测量一组已知位置的点,根据实际测量值与理论测量值的差异,利用数学方法计算出非正交误差的大小和方向,然后进行调整和纠正。
第三种方法是系统误差的校正。
系统误差包括仪器的固有误差和人为误差。
固有误差是由于仪器本身的结构和性能限制导致的,如刻度不准确、光学系统失调等。
人为误差是由于操作人员技术水平不高或操作不当导致的,如观测时姿态不稳定、目标点选择不准确等。
校正的方法是通过对一系列已知位置的点进行测量,计算出实际测量值与理论测量值的差异,并根据差异的大小和方向来判断和修正系统误差。
除了以上三种方法外,还有一些其他方法也可以用于全站仪误差的校正,如温度校正、气压校正等。
在实际操作中,需要根据具体的测量需求和仪器的特点选择适当的校正方法。
全站仪的校正与精度评定方法全站仪是一种用于测量地面上各种参数的仪器。
它的功能包括测量水平角、垂直角和斜距等,以及用于测量和记录坐标数据、高程数据等。
全站仪的准确性对于测绘和工程测量非常关键,因此校正和精度评定是确保全站仪正确工作的重要环节。
一、校正方法1. 水平校正全站仪的水平校正是保证水平视轴和水平转轴水平的关键步骤。
一种常见的校正方法是使用平面望远镜法。
首先,将全站仪设置在一个稳定平整的基础上,然后利用调整螺旋和气泡水平仪使水平转轴水平。
接着,在两个相距较远的测站上放置一个参考标志物,并使用全站仪测量这两个点的水平角。
如果两个点的水平角相等,则表明水平视轴和水平转轴已经校正到了正确的位置。
2. 垂直校正垂直校正是校正全站仪测量垂直角所需的步骤。
一种常用的方法是使用挂线法。
首先,在一个参考点上悬挂一根铅垂线,并使用全站仪测量这根线对应的垂直角。
然后,将全站仪移至另一个点上,再次测量该点对应的垂直角。
如果两个测得的垂直角相等,则说明垂直视轴已经校正到了正确的位置。
二、精度评定方法全站仪的精度评定是确定其测量结果的精确程度的过程。
下面将介绍两种常用的精度评定方法。
1. 闭合路线法闭合路线法是一种通过测量闭合路线获取全站仪精度的方法。
首先,在一条闭合路线上设置若干个控制点,并使用全站仪测量每个控制点的坐标。
接着,回到起点,再次测量其坐标。
将两次测量结果进行比较,计算出全站仪测量结果的误差。
根据测量结果的误差来评定全站仪的精度。
2. 比对法比对法是通过与高精度测量工具进行比对来评定全站仪精度的方法。
将全站仪测量结果与其他精度较高的测量工具进行对比,例如使用激光测距仪进行距离比对、使用全站仪测量标准角度进行角度比对等。
根据比对结果来评定全站仪的精度。
三、结论全站仪的校正和精度评定对于保证测量结果的准确性和可靠性非常重要。
水平校正和垂直校正是校正全站仪的关键步骤,确保水平和垂直视轴位置正确。
闭合路线法和比对法是常用的精度评定方法,通过测量闭合路线或者与其他高精度测量工具进行比对,来评定全站仪的精度。

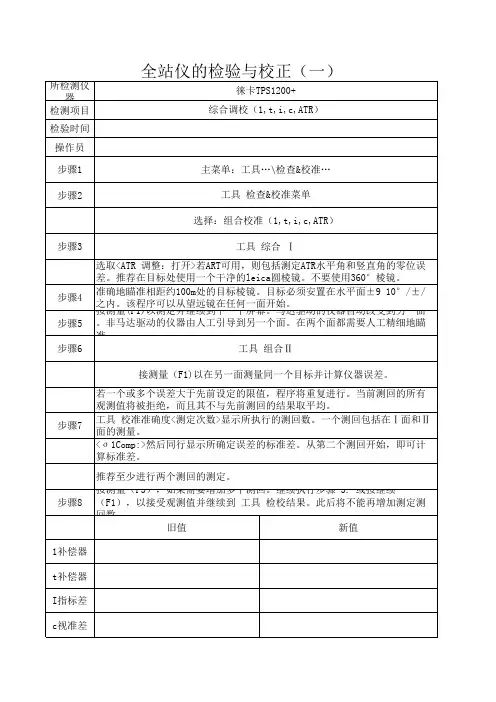

全站仪及其检校徕卡是瑞士产的高精度全站仪,其中以TPS1000系列中的2003(1+1ppm)是目前世界上精度最高的一款全制动全站仪,但是,一般建筑上用不上,只有在一些高精度的机械测量和高速铁路才会用到。
而其1200系列就比较广泛的运用在建筑中其中的1201是一款不错的仪器,其精度为2+2ppm(好像是,我也记不太清楚)当然,这些仪器都比较贵,因为,它们带马达,其价格一般都在20万以上。
如果不带马达就比较便宜。
当然,徕卡不止这几种些列,我只是简单介绍一下他们最好的两种些列。
【简介】全站仪,即全站型电子速测仪(Electronic Total Station)。
是一种集光、机、电为一体的高技术测量仪器,是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。
因其一次安置仪器就可完成该测站上全部测量工作,所以称之为全站仪。
广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。
【原理】全站仪是一种集光、机、电为一体的新型测角仪器,与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘,将人工光学测微读数代之以自动记录和显示读数,使测角操作简单化,且可避免读数误差的产生。
电子经纬仪的自动记录、储存、计算功能,以及数据通讯功能,进一步提高了测量作业的自动化程度。
全站仪与光学经纬仪区别在于度盘读数及显示系统,电子经纬仪的水平度盘和竖直度盘及其读数装置是分别采用两个相同的光栅度盘(或编码盘)和读数传感器进行角度测量的。
根据测角精度可分为0.5″,1″,2″,3″,5″,10″等几个等级,【简史】全站仪是人们在角度测量自动化的过程中应用而生的,各类电子经纬仪在各种测绘作业中起着巨大的作用。
全站仪的发展经历了从组合式即光电测距仪与光学经纬仪组合,或光电测距仪与电子经纬仪组合,到整体式即将光电测距仪的光波发射接收系统的光轴和经纬仪的视准轴组合为同轴的整体式全站仪等几个阶段。
最初速测仪的距离测量是通过光学方法来实现的,我们称这种速测仪为“光学速测仪”。
全站仪的角度测量误差分析与校正引言:全站仪是一种重要的测量仪器,在土木工程、建筑施工等领域有着广泛的应用。
然而,由于各种因素的影响,全站仪在进行角度测量时可能存在一定的误差。
本文将从全站仪测量角度误差的原因和影响因素入手,探讨误差的分析和校正方法。
一、角度测量误差的原因1. 仪器误差:全站仪是由多个光学、电子和机械组件组成的复杂仪器,其中的各种误差会对角度测量结果产生影响。
例如,光学系统的非线性误差、仪器的刻度误差等。
2. 环境条件:大气压力、温度、湿度等环境条件的变化会引起光线折射的改变,从而导致角度测量误差。
此外,周围的振动、风力等也会对全站仪的测量稳定性产生影响。
3. 操作者技术:操作者的技术水平和经验对角度测量结果的准确性起着决定性的作用。
错误的操作、观测不精细等因素都会导致角度测量误差的产生。
二、角度测量误差的影响因素1. 近视效应:观察距离过远或目标太小会引起近视效应,使得观测者无法准确地对准目标,从而产生角度误差。
2. 仪器仰角:全站仪进行角度测量时,仰角的改变也会影响测量结果。
仰角过大或过小都会引起仪器的非正常工作,从而增加测量误差。
3. 仪器校准:仪器校准不准确会直接影响到角度测量的精度和准确性。
因此,定期对全站仪进行校准是保证角度测量准确性的关键。
三、角度测量误差的分析方法1. 数据分析:通过对测量数据进行统计分析,可以得到各个角度测量值的平均值、方差等指标。
根据分析结果,判断是否存在系统性的误差,并找出其产生的原因。
2. 观测重复性检验:该方法通过对同一目标进行多次观测,利用统计学方法判断观测者个体差和系统环境误差。
如果多次观测结果接近,则表明观测重复性较好;反之,则需要进一步分析原因。
3. 同一目标不同位置观测:通过在同一目标的不同位置进行观测,可以验证仪器的仰角误差和垂直轴误差。
若观测结果相差较大,则表明存在不可忽视的系统误差。
四、角度测量误差的校正方法1. 仪器校准:定期对全站仪进行校准是减小角度测量误差的关键。
全站仪操作规程全站仪是一种高精度、高效率的测量仪器,广泛应用于建筑、地质、交通、电力等行业的测量工作中。
全站仪操作规程是使用全站仪时必须遵循的系列规定和步骤,可以确保测量的准确性和安全性。
本文将对全站仪操作规程进行详细介绍。
一、操作前准备在进行全站仪测量前,需要进行一系列的准备工作,主要包括以下几个方面。
1. 全站仪的检查和维护。
检查全站仪的各个部件是否完好,如三角架、连接杆、测头、电池等,并对全站仪的各项参数进行检验和校正。
2. 环境的评估和选择。
对于室外测量,需要评估测量场地的情况,选择较为平坦、坚硬的场地,并尽量远离高大建筑物和电力线路等干扰因素。
3. 工具和辅助设备的准备。
需要携带必要的测绘工具和备用配件,并保持其清洁和可用性,如控制点、三角架、棚盖、测量棒、遮阳伞、备用电池等。
二、全站仪的设置和校准在进行全站仪测量前,需要对全站仪进行一系列的设置和校准,以确保测量的精度和可靠性。
1. 基础设置。
选择测量模式(角度测量、距离测量或高度测量)、坐标系等参数,并设置各个测量参数的精度等级和误差限度。
2. 位置校准。
将全站仪中的望远镜对准测站点,并使用水平仪或其他辅助工具校准仪器的水平方向,并记录调整后的仪器水平角度。
3. 方位校准。
望远镜的视线方向需要校准到真北或磁北方向,以确保测量结果的正确性。
校准时需要在较为平坦的场地上寻找两个已知方向的地标(如两根插针或石柱等),朝向两个地标进行望远镜的校准,并记录调整后的仪器方位角度。
三、操作步骤在完成以上的准备工作和全站仪的设置和校准后,就可以进入全站仪的实际测量操作步骤。
1. 建立控制点。
在测量前需要先测量几个控制点,并记录它们的位置坐标和高程,以便于后续的测量和数据处理。
控制点可以直接使用已有的地标或人工设置标志点。
2. 测量目标点。
在控制点的基础上,使用全站仪从不同的角度和高度对目标点进行测量,记录距离、角度和高程等测量数据,并将数据上传到计算机绘制测量图或进行其他的数据处理。
全站仪的检验与校正一、全站仪主要轴线间应满足的条件全站仪在使用期间及其搬运的过程中会导致仪器的轴系正确关系发生变化,全站仪在使用前要做下列几项检验与校正:1、圆水准器的水准轴与仪器的旋转轴平行的检验与校正2、照准部水准管轴应、垂直于竖轴的检验与校正3、十字丝竖丝垂直于横轴的检验与校正4、横轴垂直于竖轴的检验5、视准轴应垂直于横轴的检验与校正6、竖盘指标差的检验7、距离加常数测定二、全站仪常规检验和校正1、圆水准器的水准轴与仪器的旋转轴平行的检验与校正检验方法先在平板上设一点A,整平仪器,然后旋转180°,气泡是否偏移居中位置,若气泡偏移居中位置需要校正。
校正方法整平仪器,分别调动三个校正螺钉使气泡向居中位置移动偏离长度的一半。
校正工作要反复进行多次。
每次校正都必须首先整平圆水准器,然后旋转仪器180°,观察气泡的位置,确定是否需要再进行校正,直到将仪器整平后旋转仪器至任何位置,气泡始终居中校正工作才算结束。
2、照准部水准管轴应、垂直于竖轴的检验与校正检验方法先将仪器大致整平,转动照准部使其水准管与任意两个脚螺旋的连线平行,调整脚螺旋使气泡居中。
然后将照准部旋转180°(可利用度盘读数),若气泡是否居中,居中说明条件满足,不居中应进行校正。
校正方法转动与水准管平行的两个脚螺旋,使气泡向中心移动偏离值一半。
用校正针拨动水准管一端的上、下校正螺丝,使气泡居中。
检验与校正必须反复进行,直到满足条件为止。
3、十字丝竖丝垂直于横轴的检验与校正检验方法整平仪器,用十字丝竖丝瞄准一清晰小点,固定照准部,使望眼镜绕横轴上下微动。
小点是否始终在竖丝上移动,是则满足条件,否则需要进行校正。
校正方法 卸下目镜处的十字丝护盖,松开四个压环螺丝。
微微转动十字丝环,直至望眼镜上下微动时,改点始终在纵丝上为止。
然后拧紧四个压环螺丝,装上十字丝护盖。
4、横轴垂直于竖轴的检验检验方法 在离墙20~30m 处安置仪器,盘左照准墙上高处一点P (垂直角大于30),将望远镜放平,十字丝交点投在墙上定出1P 点;盘右再照准P 点将望眼镜放平,在墙上标出十字丝交点位置2P 点。
附件3全站仪的检验与校正(一) 照准部长水准管的检校其检验原理及校正方法与经纬仪照准部长水准管的检校方法相同,在此不在阐述。
(二) 圆水准器的检校其步骤亦参照经纬仪或水准仪圆水准器的检校操作,在此不在复述。
(三) 倾斜传感器在“Tilt ”选项下,通过盘左盘右的角度观测,可以测定和设置倾斜传感器的零点偏离值。
倾斜传感器的原点偏移值设置的步骤如下:1. 在设置模式下,选取“2.Instr Const ”后按回车键进入仪器常数设置操作,如图2-145a 、b)所示。
2. 选取“1. Tilt ”后按回车键进入倾斜传感器原点偏离值设置操作,(如图2-145c )所示。
3. 精确照准一参考点后按【YES 】记录观测值。
此时屏幕提示“Take F2”(进行盘古观测),如图2-145d 所示)。
4. 倒转望远镜,用盘右精确照准同一参考点后按【YES 】观测值。
屏幕上显示原a) b)c)d)图2-145 全站仪倾斜传感器原点偏移值设置相关屏幕a) 设置模式屏幕:b) 仪器常数设置屏幕:c) 倾斜传感器偏离原点值屏幕::d)盘左照准后按YES 屏幕: e)盘右照准后按YES 屏幕当放弃观测结果返回盘左观测屏幕按【NO 】键。
5.按【YES 】设置原点偏离值后返回仪器常数设置屏幕。
此时如果放弃观测结果返回盘左观测屏幕按【NO 】键;当屏幕仪器常数设置【ESC 】键。
(四)视准差改正数的设置在“Collimation ”选项下,通过盘左盘右的角度观测,可以测定出仪器的视准差,以便仪器对单盘位下获得的观测值进行视准差改正。
视准差改正数的设置的步骤如下:1.设置模式下,按“2.Instr Const ”后按回车键进入仪器常数设置操作,如图2-146a 、b) 所示。
2.选取“2.Collimation ”后按回车键进入视准差改正数设置操作,屏幕显示如图2-146c )所示。
3.纵转望远镜设置垂直度盘指示,如图2-146d )所示。
全站仪的检查与校正
一. 长水准器的检查和校正
检查
1、将仪器安放于较稳定的装置上(如三脚架、仪器校正台),并固定仪器;
2、将仪器粗整平,并使仪器长水准器与基座三个脚螺丝中的两个的连线平行,调整该两个脚螺丝使长水准器水泡居中;
3、转动仪器180°观察长水准器的水泡移动情况,如果水泡处于长水准器的中心,则无须校正;如果水泡移出允许范围,则需进行调整。
校正
1、将仪器在一稳定的装置上安放并固定好;
2、粗整平仪器;
3、转动仪器,使仪器长水准器与基座三个脚螺丝中的两个的连线平行,并转动该两个脚螺丝,使长水准器水泡居中;
4、仪器转动180°,待气泡稳定,用校针微调正螺钉,使水泡向长水准器中心移动一半的距离;
5、重复3、4步骤,直至仪器用长水准器精确整平后转动到任何位置,水泡都能处于长水准器的中心。
二. 圆水准器的检查和校正
检查
1、将仪器在一稳定的装置上安放并固定好;
2、用长水准器将仪器精确整平;
3、观察仪器圆水准器气泡是否居中,如果气泡居中,则无需校正;如果气泡移出范围,则需进行调整。
校正
1、将仪器在一稳定的装置上安放并固定好;
2、用长水准器将仪器精确整平;
3、用校针微调两个校正螺钉,使气泡居于圆水准器的中心。
注:用校针调整两个校正螺钉时,用力不能过大,两螺钉的松紧程度相当。
三. 望远镜粗瞄准器的检查和校正
检查
1、将仪器安放在三脚架上并固定好;
2、将一十字标志安放在离仪器50米处;
3、将仪器望远镜照准十字标志;
4、观察粗瞄准器是否也照准十字标志,如果也照准,则无须校正;如果有偏移,则需进行调整。
校正
1、将仪器安放在三脚架上并固定好;
2、将一十字标志安放在离仪器50米处;
3、将仪器望远镜照准十字标志;
4、松开粗瞄准器的2个固定螺钉,调整粗瞄准器到正确位置,并固紧2个固定螺钉。
四. 光学下对点器的检查和校正
检查
1、将仪器安置在三脚架上并固定好;
2、在仪器正下方放置一十字标志;
3、转动仪器基座的三个脚螺丝,使对点器分划板中心与地面十字标志重合;
4、使仪器转动180°,观察对点器分划反中心与地面十字标志是否重合;如果重合,则无需校正;如果有偏移,则需进行调整;
校正
1、将仪器安置在三脚架上并固定好;
2、在仪器正下方放置一十字标志;
3、转动仪器基座的三个脚螺线,使对点器分划板中心与地面十字标志重合;
4、使仪器转动180°,并拧下对点目镜护盖,用校针调整4个调整螺钉,使地面十字标志在分划板上的像向分划板中心移动一半;
5、重复3、4步骤,直至转动仪器,地面十字标志与分划板中心始终重合为止。
五. 望远镜分划板竖丝的检查和校正
检查
1、将仪器安置于三脚架上并精密整平;
2、在距仪器50米处设置一点A;
3、用仪器望远镜照准A点,旋转垂直微动手轮;如果A点沿分划板竖丝移动,则无需调整;如果移动有偏移,则需进行调整。
校正
1、安置仪器并在50米处设置A点;
2、取下目镜头护盖,旋转垂直微动手轮,用十字螺丝刀将4个调整螺钉稍微松动,然后转动目镜头使A点与竖丝重合,拧紧4个调整螺钉;
3、重复检查3,校正2步骤直至无偏差。
注:如果对分划板的竖丝进行的校正,则在完成后,请检查仪器的照准差和指标差是否发生了改变。
1六. 仪器照准差C的检查与校正
检查
1、将仪器安置在稳定装置或三脚架上并精密整平;
2、瞄准平行光管分划板十字丝或远处明显目标,先后进行正镜和倒镜观测;
3、得到正镜读数HI和倒镜读数HR;计算照准差C-(HI-HR±180°)/2;如果C<8”,则无需调整;如果C>8”,则需进行调整.
校正
1、在倒镜位置旋转平盘微动手轮使倒镜读数HR’=HR+C;
2、松开望远镜分划板调整螺钉护盖,调整左右两个调整螺钉,使望远镜分划板与平行光管或远处目标重合;
重复进行检检和校正直至合格为止。
(此法用于T-602全站仪,尼康全站仪请使用电子校正程序。
)
七. 竖直度盘指标差I的检查和校正
请进行完十字丝校正和2C差校正后,再进行本检校
检查
1、将仪器安置在稳定装置或三脚架上精密整平并开机;
2、用望远镜分别在正镜和倒镜位置瞄准垂直角为±10°左右的平行光管分划板或远处目标,得到正镜读数VI和倒镜读数VR;
3、计算:指标差为I=(VI+VR-360°)/2
4、如果指标差小于15”,则无须校正;如果大于15”,则需进行调整。
八.电子补偿器的检查和校正
放置仪器如下图所示:
A,B,C为基座角螺旋
a.纵向补偿精度
1)盘左位置,整平仪器,精确照准平行光管水平丝,读取天顶距M1(照准读数3次取平均)。
2)转动脚螺旋A,使仪器上倾2’—3’(仪器补偿范围内)后,再用竖直微动螺旋,重新使望远镜照准平行光管水平丝,读取天顶距M2(照准读数3次取平均)。
3)反向向转脚螺旋A,使仪器恢复水平后下倾2’—3’,再用竖直微动螺旋使望过镜重新照准平行光管水平丝,读取天顶距M3(照准读数3次取平均)。
4)转动脚螺旋A,使仪器恢复水平,又微动望远镜精确照准平行光管水平丝,读取天顶距M4(照准读数3次取平均)。
5)计算纵向补偿精度
取D1=M2-M1,D2=M3-M1,D3=M4-M1,取其中绝对值最大者为检定结果,当补偿的标准差为±1’时,其值应小于等于3”。
b.横向补偿精度
1)盘左位置,整平仪器,准确照准平行光管水平丝,读取天顶距读数N1。
2)同向转动脚螺旋C和B,使仪器下倾2.5’后,再用竖直微动螺旋使望远镜重新照准平行光管的水平丝,读取天顶距读数N2(照准读数3次取平均).
3)按相反方向同向转动脚螺刻C和B,使仪器向上倾,回复水平后又上倾2.5’,再用竖直微动螺旋使望远镜重新照准平行光管水平丝,读取天顶距读数N4(照准读数3次取平均)。
4)转动脚螺旋C,使仪器恢复水平,再用竖直微动螺旋使望远镜重新照准平行光管水平丝,读取天顶距读数N4(照准读数3次取平均)。
5)以上补偿精度的测定也可以借助双向微倾台进行。
6)计算横向补偿精度
取D1’=N2-N1,D2’=N3-N1,D3’=N4-N1,取其中绝对值最大者为检定结果,其值均应小于等于3”。
九.测角精度的检查和校正
1.水平角检查
多目标平行光管法
室内中心位置设一稳定的仪器升降台,上面安置被检仪器;沿该仪器升降台水平方向的圆周上再设置4—6个平行光管作为照准目标,精密调整平行光管的分划板及其倾斜度和轴线方向一致使各降台上仪器依次照准时,不需改变调焦均能看到最清晰明亮的平行光管分划板上的十字线呈像,而且竖线处于铅垂位置。
观测过程中以表5所列各项限差控制检测结果的准确度。
如果半测回零差超限时,应重测该测回;一测回二倍照准差互差和各测回方向值互差超限时,应重测超限方向(带上零方向)或者重测一测回;一测回重测方向数超过该测回全问方向数的1/3时,应重测全部测回。
检定结果的计算:
根据最小二乘法原理公式计算一测回水平方向标准偏差值。
2.竖直角检查
采用标准竖直角法,装置如图,分别在1,2,3,4,5各点设置平行光管一个。
检定时,将仪器安置在升降工作台上,并调整到工作状态,以盘左位置自上而下依次照准5个目标,并读记观测数据,每个目标读数两次,取平均植。
用同样方法在盘右位置自上而下依次照准目标,并读记观测结果,然后,取盘左. 盘右平均值减去水平方向值,即得竖角观测值,此为一测回,共测4测回,最后求得一测回竖直角标准偏差,其值应符合下表12项:。
