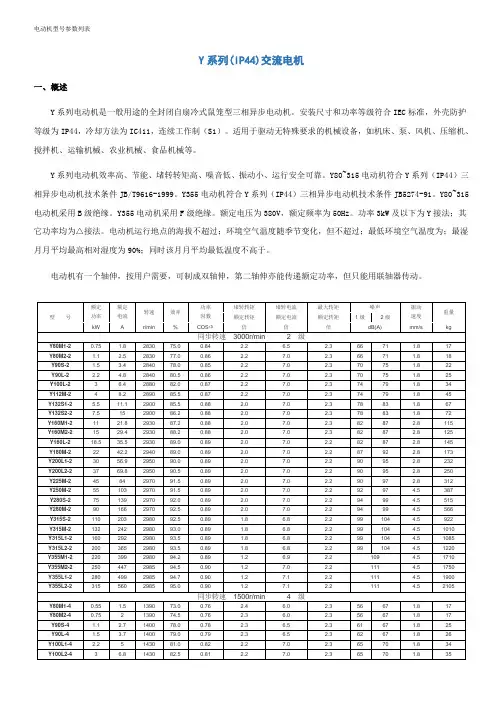

Y系列(IP44)交流电机一、概述Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。
安装尺寸和功率等级符合IEC标准,外壳防护等级为IP44,冷却方法为IC411,连续工作制(S1)。
适用于驱动无特殊要求的机械设备,如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。
Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。
Y80~315电动机符合Y系列(IP44)三相异步电动机技术条件JB/T9616-1999。
Y355电动机符合Y系列(IP44)三相异步电动机技术条件JB5274-91。
Y80~315电动机采用B级绝缘。
Y355电动机采用F级绝缘。
额定电压为380V,额定频率为50Hz。
功率3kW及以下为Y接法;其它功率均为△接法。
电动机运行地点的海拔不超过1000m;环境空气温度随季节变化,但不超过40℃;最低环境空气温度为-15℃;最湿月月平均最高相对湿度为90%;同时该月月平均最低温度不高于25℃。
电动机有一个轴伸,按用户需要,可制成双轴伸,第二轴伸亦能传递额定功率,但只能用联轴器传动。
Y系列异步电动机安装尺寸B3机座带底脚、端盖上无凸缘的电动机安装尺寸机座号极数安装尺寸及公差外形尺寸Overall dimensionA A/2BCDEF G1)H K2)AB AC AD HD L 基本尺寸基本尺寸极限偏差基本尺寸基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差位置度公差80M2、412562.5±0.5010050±1.51940±0.3106-0.030-0.03615.5-0.10800-0.510ф1.016517515017529090S2、4、614070100562450820-0.209018019516019531590L125340100L1608014063±2.02860±0.3702410012205215180245380112M1909514070112245240190265400132S2、4、6、82161081408938801033132280275210315475132M178515160M254127±0.75210108±3.042110±0.430120-0.0433716015ф1.5330335265385605160L254650180M279139.5241121481442.5180355380285430670180L279710200L31815930513355164920019395420315475775225S4、8356178286149±4.060140±0.5001853225435475345530820225M231155110±0.4301649815 4、6、860140±0.5001853845250M2406203±1.0034916825024ф2.0490515385575930 4、6、86558280S2457228.53681902800-0.1055058041064010004、6、875200-0.05267.5280M241965180-0.043581050 4、6、875200-0.05267.5315S250825440621665180-0.043583152874464557686512404、6、8、1080170220-0.052711270315M245765140180-0.043581310 4、6、8、80170220-0.05271134010315L250865140180-0.043581310 4、6、8、1080170220-0.0527113401.G=D-GE,GE的极限偏差对机座号80为(+0.10),其余为(+0.20)。

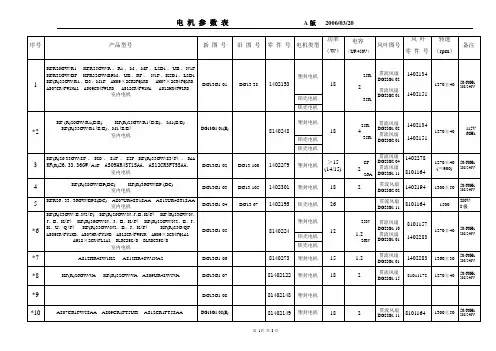

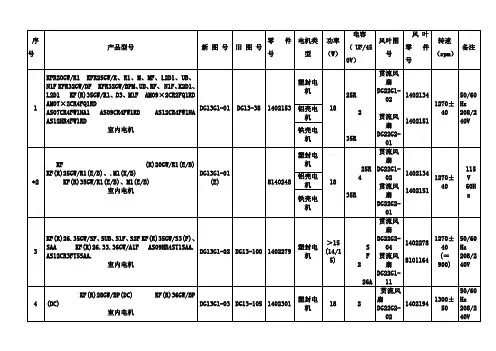

常用电机型号参数表常用电机型号参数表是一份详细列出了各种常用电机型号及其对应的技术参数的参考资料。
以下是一些常见电机型号及其参数的简要介绍。
1. Y系列异步电动机Y系列异步电动机是一种广泛应用于工业领域的电动机。
其参数主要包括额定功率、额定转速、额定电流、额定电压等。
常见的Y系列异步电动机型号有Y801-4、Y902-2、Y112M-2等。
2. B系列同步电动机B系列同步电动机主要用于需要精确调速和稳定运行的场合。
其参数主要包括额定功率、额定转速、额定电流、额定电压等。
常见的B系列同步电动机型号有B3501-4、B5602-2、B7103-4等。
3. S系列三相异步电动机S系列三相异步电动机具有较高的效率和较长的使用寿命,适用于一般工业用途。
其参数主要包括额定功率、额定转速、额定电流、额定电压等。
常见的S系列三相异步电动机型号有S132M-4、S160M-2、S180M-4等。
4. Z系列直流电动机Z系列直流电动机具有较高的起动扭矩和良好的调速性能,适用于需要较大起动扭矩的场合。
其参数主要包括额定功率、额定转速、额定电流、额定电压等。
常见的Z系列直流电动机型号有Z402-1A、Z712-1B、Z922-2C等。
5. T系列特种电动机T系列特种电动机包括各种特殊用途的电动机,如防腐电动机、防爆电动机、高温电动机等。
其参数主要包括额定功率、额定转速、额定电流、额定电压等。
常见的T系列特种电动机型号有T801-4、T902-2、T112M-2等。
6. L系列笼型感应电动机L系列笼型感应电动机是一种适用于一般工业用途的电动机,具有较高的效率和较长的使用寿命。
其参数主要包括额定功率、额定转速、额定电流、额定电压等。
常见的L系列笼型感应电动机型号有L801-4、L902-2、L112M-2等。
常用电机型号参数表为电机选型、使用和维护提供了重要参考。
了解不同类型电机的参数特点,可以帮助用户根据实际需求选择合适的电机型号,并确保电机在运行过程中的安全和稳定。
电机型号及参数对照表一、电动机型号组成及含义由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。
1、类型代号是表征电机的各种类型而采用的汉语拼音字母比如:异步电动机Y 同步电动机T同步发电机TF 直流电动机Z直流发电机ZF2、特点代号是表征电机的性能、结构或用途,也采用汉语拼音字母表示比如:隔爆型用B表示YB轴流通风机上用YT电磁制动式YEJ 变频调速式YVP变极多速式YD 起重机用YZD等。
3、设计序号是指电机产品设计的顺序,用阿拉伯数字表示。
对于第一次设计的产品不标注设计序号,对系列产品所派生的产品按设计的顺序标注比如:Y2 YB24、励磁方式代号分别用字母表示,S表示三次谐波,J表示晶闸管,X表示相复励磁如:Y2-- 160 M1 – 8Y:机型,表示异步电动机;2:设计序号,“2”表示第一次基础上改进设计的产品;160:中心高,是轴中心到机座平面高度;M1:机座长度规格,M是中型,其中脚注“2”是M型铁心的第二种规格,而“2”型比“1”型铁心长。
8:极数,“8”是指8极电动机。
如:Y 630—10 /1180Y表示异步电动机;630表示功率630KW;10极、定子铁心外径1180MM。
二、规格代号主要用中心高、机座长度、铁心长度、极数来表示1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种,其中中心高H在45mm~71mm的属于微型电动机;H在80mm~315mm的属于小型电动机;H在355mm~630mm的属于中型电动机;H在630mm以上属于大型电动机。
2、机座长度用国际通用字母表示:S—短机座M—中机座L—长机座3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示4、极数分2极、4极、6极、8极等。
三、特殊环境代号有如下规定:特殊环境代号“高”原用G船(“海”)用H 户“外”用W化工防“腐”用F 热带用T湿热带用TH干热带用TA。
Y系列(IP44)交流电机一、概述Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。
安装尺寸和功率等级符合IEC标准,外壳防护等级为IP44,冷却方法为IC411,连续工作制(S1)。
适用于驱动无特殊要求的机械设备,如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。
Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。
Y80~315电动机符合Y系列(IP44)三相异步电动机技术条件JB/T9616-1999。
Y355电动机符合Y系列(IP44)三相异步电动机技术条件JB5274-91。
Y80~315电动机采用B级绝缘。
Y355电动机采用F级绝缘。
额定电压为380V,额定频率为50Hz。
功率3kW及以下为Y接法;其它功率均为△接法。
电动机运行地点的海拔不超过;环境空气温度随季节变化,但不超过;最低环境空气温度为;最湿月月平均最高相对湿度为90%;同时该月月平均最低温度不高于。
电动机有一个轴伸,按用户需要,可制成双轴伸,第二轴伸亦能传递额定功率,但只能用联轴器传动。
Y315L2-811021874093.30.8 1.6 6.3 2.08287 2.81195 Y355M2-813226474093.80.8 1.3 6.3 2.099 4.51675 Y355M4-816031974094.00.8 1.3 6.3 2.099 4.51730 Y355L3-818536874294.20.8 1.3 6.3 2.099 4.51840 Y355L4-820039874394.30.8 1.3 6.3 2.099 4.51905同步转速600r/min 10级Y315S-104510159091.50.7 1.4 6.0 2.08287 2.8838 Y315M-105512359092.00.7 1.4 6.0 2.08287 2.8960 Y315L2-107516459092.50.8 1.4 6.0 2.08287 2.81180 Y355M1-109019159593.00.8 1.2 6.0 2.096 4.51620 Y355M2-1011023059593.20.8 1.2 6.0 2.096 4.51775 Y355L1-1013227559593.50.8 1.2 6.0 2.096 4.51880Y系列异步电动机安装尺寸B3机座带底脚、端盖上无凸缘的电动机安装尺寸机座号极数安装尺寸及公差外形尺寸Overall dimensionA A/2BCDEF G1)H K2)AB AC AD HD L 基本尺寸基本尺寸极限偏差基本尺寸基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差位置度公差80M 2、4 125 62.5±0.50 100 50±1.519 40±0.3106-0.030-0.03615.5-0.10800-0.510ф1.0165 175 150 175 29090S2、4、6 140 7010056 24 50820-0.2090 180 195 160 19531590L 125 340 100L 160 80 140 63±2.0 28 60±0.3702410012205 215 180 245 380112M 190 95 140 70 112 245 240 190 265 400 132S2、4、6、8 216 10814089 38 80 10 33 132 280 275 210 315475132M 178 515160M254 127±0.75 210108±3.042110 ±0.430120-0.04337 16015ф1.5330 335 265 385605160L 254 650180M279 139.5 241121 48 14 42.5 180 355 380 285 430670180L 279 710200L 318 159 305 133 55 16 49 20019 395 420 315 475 775225S 4、8356 178 286149±4.060 140 ±0.500 18 53225 435 475 345 530820225M231155 110 ±0.430 16 49 815 4、6、860140±0.5001853845250M2406 203±1.00349 168 25024ф2.0490 515 385 575 930 4、6、865 58280S2457 228.5 368190 2800-0.10550 580 410 64010004、6、8 75 20 0-0.052 67.5280M241965 18 0-0.043 581050 4、6、8 75 20 0-0.052 67.5315S2508 254 406 21665 18 0-0.043 58315 28 744 645 576 8651240 4、6、8、10 80 170 22 0-0.052 71 1270315M245765 140 18 0-0.043 58 1310 4、6、8、10 80 170 22 0-0.052 71 1340315L250865 140 18 0-0.043 58 1310 4、6、8、10 80 170 22 0-0.052 71 13401.G=D-GE,GE的极限偏差对机座号80为(+0.10),其余为(+0.20)。
电机型号及参数对照表2、特点代号是表征电机的性能、结构或用途,也采用汉语拼音字母表示比如:隔爆型用B表示YB轴流通风机上用YT电磁制动式YEJ 变频调速式YVP变极多速式YD 起重机用YZD等。
3、设计序号是指电机产品设计的顺序,用阿拉伯数字表示。
对于第一次设计的产品不标注设计序号,对系列产品所派生的产品按设计的顺序标注比如:Y2 YB24、励磁方式代号分别用字母表示,S表示三次谐波,J表示晶闸管,X表示相复励磁如:Y2-- 160 M1 – 8Y:机型,表示异步电动机;2:设计序号,“2”表示第一次基础上改进设计的产品;160:中心高,是轴中心到机座平面高度;M1:机座长度规格,M是中型,其中脚注“2”是M型铁心的第二种规格,而“2”型比“1”型铁心长。
8:极数,“8”是指8极电动机。
如:Y 630—10 /1180Y表示异步电动机;630表示功率630KW;10极、定子铁心外径1180MM。
二、规格代号主要用中心高、机座长度、铁心长度、极数来表示1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种,其中中心高H在45mm~71mm的属于微型电动机;H在80mm~315mm的属于小型电动机;H在355mm~630mm的属于中型电动机;H在630mm以上属于大型电动机。
2、机座长度用国际通用字母表示:S—短机座M—中机座L—长机座3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示4、极数分2极、4极、6极、8极等。
三、特殊环境代号有如下规定:特殊环境代号“高”原用G船(“海”)用H户“外”用W化工防“腐”用F热带用T湿热带用TH干热带用TA四、补充代号仅适用于有补充要求的电机举例说明:产品型号为YB2-132S-4 H的电动机各代号的含义为:Y: 产品类型代号,表示异步电动机;B: 产品特点代号,表示隔爆型;2: 产品设计序号,表示第二次设计;132:电机中心高,表示轴心到地面的距离为132毫米; S: 电机机座长度,表示为短机座;4:极数,表示4极电机;H: 特殊环境代号,表示船用电机。
