数字电路模拟试题1
- 格式:doc
- 大小:158.00 KB
- 文档页数:6
第1章 数制和码制一、填空题1.数制转换:(011010)2 =( )10 =( )8 =( )16。
2.数制转换:(35)10 =( )2 =( )8 =( )16。
3.数制转换:(251)8 =( )2 =( )16 =( )10。
4.数制转换:(4B )16 =( )2 =( )8 =( )10。
5.数制转换:(69)10 =( )2 =( )16 =( )8。
6.将二进制数转换为等值的八进制和十六进制数(10011011001)2 =( )8 =( )16。
7.将二进制数转换为等值的八进制和十六进制数(1001010.011001)2 =( )8 =( )16。
一、填空题答案:1.26、32、1A ;2.100011、43、 23;3.10101001、A9、169;4.1001011、113、75;5.1000101、45、105;6.2331、4D9;7.112.31、4A.64。
第2章 逻辑代数基础一、填空题1.逻辑函数Y AB A B ''=+,将其变换为与非-与非形式为 。
2.逻辑函数Y A B AB C ''=+,将其变换为与非-与非形式为 。
3. 将逻辑函数AC BC AB Y ++=化为与非-与非的形式,为 。
4.逻辑函数Y A A BC '''=+,化简后的最简表达式为 。
5.逻辑函数Y A B A B ''=++,化简后的最简表达式为 。
6.逻辑函数()()Y A BC AB ''''=+,化简后的最简表达式为 。
7. 逻辑函数Y AB AB A B ''=++,化简后的最简表达式为 。
一、填空题答案1.()()()Y AB A B '''''= ; 2.()()()Y A B AB C '''''=;3. ()()()()Y AB BC AC ''''=; 4. Y A '=;5.1Y =; 6.1Y =; 7.Y A B =+。
数字电子技术(第2版) 第一套 A 卷
一、单选题(每题1分)
1. 回差是( B )电路的特性参数。
A 时序逻辑
B 施密特触发器
C 单稳态触发器
D 多谐振荡器
2. 石英晶体多谐振荡器的主要优点是( B )。
A 电路简单
B 频率稳定度高
C 振荡频率高
D 振荡频率低
3. 对TTL 与非门多余输入端的处理,不能将它们( B )。
A 与有用输入端并联
B 接地
C 接高电平
D 悬空
4. TTL 与非门的关门电平是0.8V ,开门电平是2V ,当其输入低电平为0.4V ,输入高电平
为3.2V 时,其低电平噪声容限为( C )
A 1.2V
B 1.2V
C 0.4V
D 1.5V
5. 逻辑函数ACDEF C AB A Y +++=的最简与或式为( B )
A .C A Y += B.
B A Y += C. AD Y = D. AB Y =
6. 在什么情况下,“与非”运算的结果是逻辑0。
( D )
A .全部输入是0 B. 任一个输入是0 C. 仅一个输入是0 D. 全部输入是1
7. 组合逻辑电路( D )。
A 一定是用逻辑门构成的
B 一定不是用逻辑门构成的
C 一定是用集成逻辑门构成的
D A 与B 均可
8. 已知逻辑函数的真值表如下,其表达式是( C )。
数电与模电试题及答案以下是数电与模电试题及答案:试题一:数字电路设计1. 设计一个4位二进制加法器,使用全加器实现。
给出电路原理图和真值表。
答案:电路原理图:```A[3] ──➤ ┌───────┐A[2] ──➤ │ │A[1] ──➤ │ Full │A[0] ──➤ │adder │B[3] ──➤ │ │B[2] ──➤ └───────┘B[1] ──➤ │B[0] ──➤ │└───────┐ │ ┌───────┐│ ──➤ │ XOR ││ ┌───────┐ ├─────┤300 ├─➤ │ XOR │ │ XOR ││ ├─────┬─┤ ├─────┤│ ──➤ AND │ 500 ├─➤ AND ││ ├─────┼─┤ ├─────┤700 ├─➤ │ OR │ │ XOR ││ ├─────┴─┤ ├─────┤│ ──➤ AND │ 100 ├─➤ OR ││ ├─────┬─┤ ├─────┤900 ├─➤ │ OR │ │ OR ││ └───────┘ └───────┘Sum[3] ─────➤ ┌───────┐Sum[2] ─────➤ │ │Sum[1] ─────➤ │ XOR │Sum[0] ─────➤ │ │└───────┘```真值表:```Inputs OutputsA[3] A[2] A[1] A[0] B[3] B[2] B[1] B[0] Sum[3] Sum[2] Sum[1] Sum[0] 0 0 0 0 0 0 0 0 0 0 0 00 0 0 1 0 0 0 1 0 0 0 10 0 1 0 0 0 1 0 0 0 1 00 0 1 1 0 0 1 1 0 0 1 10 1 0 0 0 1 0 0 0 1 0 00 1 0 1 0 1 0 1 0 1 0 10 1 1 0 0 1 1 0 0 1 1 00 1 1 1 0 1 1 1 0 1 1 11 0 0 0 1 0 0 0 1 0 0 01 0 0 1 1 0 0 1 1 0 0 11 0 1 0 1 0 1 0 1 0 1 01 0 1 1 1 0 1 1 1 0 1 11 1 0 0 1 1 0 0 1 1 0 01 1 0 1 1 1 0 1 1 1 0 11 1 1 0 1 1 1 0 1 1 1 01 1 1 1 1 1 1 1 1 1 1 1```试题二:模拟电路设计2. 设计一个放大器电路,将输入信号电压放大10倍。
《数字电子电路》(本)模拟试卷1总分:100分时间:90分钟一、选择题(每小题3分,共36分)1.下列四个数屮与十进制数(163) 不相等的是__________ o(1)(A3) io (2) (10100011) 2(3) (000101100011 ) 8421BCD (4) (100100011) 82.将TTL与非门作非门使用,则多余输入端应做_____ 处理。
(1)全部接高电平(2)部分接高电平,部分接地(3)全部接地(4)部分接地,部分悬空3.由或非门构成的基本RS触发器,输入S、R的约束条件是______ c(1) SR二0 (2) SR二1 (3) S+R二0 (4) S+R二14.T触发器,在T二1时,加上时钟脉冲,则触发器_____ 。
(1)保持原态(2)置0 (3)置1 (4)翻转5.要使边沿触发型JK触发器具有Qn+】=页的功能,其输入信号必须满足( ) (1) J=K=0 (2) J=K=1 (3) J=l,K=0 ⑷ J=0,K=l6.用三个触发器构成一个五进制计数器,无效状态的个数为( )(1) 1 个(2) 2 个(3) 3 个(4) 4 个7.工作中既可以读出信息,又可写入信息的存储器称为____ o(1) ROM (2) RAM (3) PLA (4) EPROM8.一个ROM共有10根地址线,8根位线(数据输出线),则其存储容量为_。
(1) 10X8 (2) 102X8 (3) 10X82(4) 2l0X89.rtl 555定时器构成的单稳态触发器,其输出脉冲宽度取决于_____ 。
(1)电源电压(2)触发信号幅度(3)触发信号宽度(4)外接R、C的数值10.逻辑函数F (ABC) =A+AC+BC的最简与或表达式为( )(1) F=A+C (2) F=A+B (3) F=A+B (4) F=A + C11.逻辑函数F=AC + BC的最小项表达式为( )(1) F(ABC)=》m(l,3, 6, 7) (2). F(ABC)=Xm(2, 3, 6, 7)(3) F(ABC)=》m(l,2, 6, 7) (4) F(ABC)=£m(h 4, 5, 6)12.触发器电路如图所示,当输入A=1时,次态等于( )二、(12分)下列逻辑电路能否实现所规定的逻辑功能?能实现者在括号内写“Y”,错的写 “N”。
数字电路试题及答案一、选择题1. 数字电路中最基本的逻辑门是以下哪一个?A. 与非门B. 或非门C. 与门D. 异或门答案:C2. 在二进制数系统中,用三个比特(bit)可以表示多少个不同的数值?A. 4B. 6C. 8D. 10答案:C3. 下列哪个触发器具有记忆功能?A. 组合逻辑B. 时序逻辑C. D型触发器D. T型触发器答案:C4. 在数字电路中,"0" 和 "1" 分别代表什么逻辑状态?A. 低电平 / 高电平B. 高电平 / 低电平C. 接地 / 供电D. 禁用 / 启用答案:A5. 以下哪种类型的逻辑门是使用晶体管实现开关功能的?A. 模拟门B. 数字门C. 模拟数字门D. 晶体管逻辑门答案:D二、填空题1. 在数字电路中,一个______门输出的高电平可以驱动多个输入端,而不会改变输出电平。
答案:或门2. _______是数字电路设计中的一种基本方法,它将复杂的电路分解为更简单的子电路。
答案:模块化设计3. 在数字电路中,一个______触发器在时钟信号的上升沿改变状态,而______触发器在下降沿改变状态。
答案:D型;JK型4. 一个4位二进制计数器的最大输出值是______。
答案:155. 在数字电路中,______是一种用于存储数据的电路,它可以在没有时钟信号的情况下保持信息。
答案:触发器三、简答题1. 请简述数字电路与模拟电路的主要区别。
答:数字电路处理的是离散的信号,通常只有两种状态(如高电平代表“1”,低电平代表“0”),而模拟电路处理的是连续变化的信号。
数字电路的主要优点是抗干扰能力强,易于实现逻辑运算和存储功能,而模拟电路则更擅长处理连续变化的信号,如音频和视频信号。
2. 什么是组合逻辑和时序逻辑?答:组合逻辑是指其输出仅依赖于当前输入信号的逻辑电路,不包含存储元件,如与门、或门和非门等。
时序逻辑则包含存储元件(如触发器),其输出不仅依赖于当前的输入信号,还依赖于历史状态,因此具有记忆功能。
数字逻辑试卷及答案0(共5页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《数字电路与逻辑设计》模拟试卷1试题卷注意:1.试卷保密,考生不得将试卷带出考场或撕页,否则成绩作废。
请监考老师负责监督。
2.请各位考生注意考试纪律,考试作弊全部成绩以零分计算。
3.本试卷满分100分,答题时间为90分钟。
4.本试卷分为试题卷和答题卷,所有答案必须答在答题卷上,答在试题卷上不给分。
一、单项选择题(本大题共10小题,每小题2分,共20分)在每小题列出的四个选项中只有一个选项是符合题目要求的,请将正确选项前的字母填在答题卷相应题号处。
1. 下列四个数中,最大的数是 。
[A] (AF)16 [B] (0010)8421BCD[C] ()2 [D] (198)104. 对于钟控RS 触发器,若要求其输出“0”状态不变,则输入的RS 信号应为 。
[A] 2 [B] 8 [C] 16 [[A] OC 门[B] PMOS [C] NMOS [D] CMOS[A] RS=X0[B] RS=0X[C] RS=X1[D] RS=1X5. 以下各电路中,可以产生脉冲定时。
[A] 多谐振荡器[B] 单稳态触发器[C] 施密特触发器[D] 石英晶体多谐振荡器[A] 变量译码器[B] 加法器[C] 数码寄存器[D] 数据选择器7. 同步时序电路和异步时序电路比较,其差异在于后者。
[A] 没有触发器[B] 没有统一的时钟脉冲控制[C] 没有稳定状态[D] 输出只与内部状态有关[A] 触发器[B] 晶体管[C] MOS管[D] 电容9. 当用异步I/O输出结构的PAL设计逻辑电路时,它们相当于。
[A] 组合逻辑电路[B] 时序逻辑电路[C] 存储器[D] 数模转换器[A] 2[B] 4[C] 8[D] 32二、多项选择题(本大题共5小题,每小题3分,共15分)在每小题列出的四个选项中有二至四个选项是符合题目要求的,请将正确选项前的字母填在答题卷相应题号处。
数字电路试题及答案一、选择题(每题2分,共20分)1. 数字电路中最基本的逻辑关系是:A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 以下哪个不是数字电路的优点?A. 高速度B. 低功耗C. 可编程性D. 易于制造3. 一个3输入的与门,当所有输入都为1时,输出为:A. 0B. 1C. 2D. 34. 触发器的主要用途是:A. 存储一位二进制信息B. 进行算术运算C. 执行逻辑判断D. 放大信号5. 下列哪个不是组合逻辑电路的特点?A. 输出只依赖于当前的输入B. 输出可以延迟输入C. 没有记忆功能D. 可以进行复杂的逻辑运算二、填空题(每空2分,共20分)6. 一个典型的数字电路由________、________和输出三部分组成。
7. 一个4位二进制计数器可以计数的最大数值是________。
8. 一个D触发器的两个主要输入端是________和________。
9. 在数字电路中,________是一种常用的同步信号,用于协调电路的时序。
10. 一个3-8译码器可以将3位二进制信号转换为________种可能的输出状态。
三、简答题(每题15分,共30分)11. 简述数字电路与模拟电路的主要区别。
12. 解释什么是时钟信号,并说明它在数字电路中的作用。
四、计算题(每题15分,共30分)13. 给定一个逻辑表达式 Y = A'B + AB',使用卡诺图化简该表达式,并画出相应的逻辑电路图。
14. 设计一个2位二进制计数器,使用D触发器实现,并说明其工作原理。
答案一、选择题1. 答案:A(与逻辑)2. 答案:D(易于制造)3. 答案:B(1)4. 答案:A(存储一位二进制信息)5. 答案:B(输出可以延迟输入)二、填空题6. 答案:输入、处理7. 答案:15(2^4 - 1)8. 答案:数据输入(D)、时钟输入(CLK)9. 答案:时钟信号(Clock Signal)10. 答案:8三、简答题11. 数字电路与模拟电路的主要区别在于:数字电路处理的是离散的数字信号,而模拟电路处理的是连续的模拟信号。
- 1 -一、填空题1. PN 结具有单向导电性。
正向偏置时,多子以扩散运动为主,形成正向电流;反向偏置时,少子漂移运动,形成反向饱电流。
2. 双极型晶体三极管输出特性曲线的三个工作区是放大区、截止区、饱和区。
3. 已知三态与非门输出表达式C AB F ⋅=,则该三态门当控制信号C 为高电平时,输出为高阻态。
4. 十进制数211转换成二进制数是(11010011)2;十六进制数是(D3)16。
5. 将若干片中规模集成电路计数器串联后,总的计数容量为每片计数容量的乘积。
6. 若用触发器组成某十一进制加法计数器,需要四个触发器,有五个无效状态。
7. 同步RS 触发器的特性方程为n 1n Q R S Q +=+;约束方程为RS=0 。
8. 下图所示电路中,Y 1 =B A Y 1=2Y 3 =AB Y 3=二、选择题1. 下列函数中,是最小项表达式形式的是____c _____。
A. Y=A+BCB. Y=ABC+ACDC. C B A C B A Y +⋅=D. BC A C B A Y +⋅=2. 要实现n 1n Q Q =+,JK 触发器的J 、K 取值应为__d ___。
A . J=0,K=0 B. J=0,K=1 C. J=1,K=0 D. J=1,K=1 3.数值[375]10与下列哪个数相等_b __。
A . [111011101]2 B. [567]8 C. [11101110]BCD D. [1F5]16 4.属于组合逻辑电路的是_____b ______A . 触发器 B. 全加器 C. 移位寄存器 D. 计数器 5.M 进制计数器状态转换的特点是:设定初态后,每来_c __个计数脉冲CP ,计数器重新B2BV CC Y1- 2 -回到初态。
A . M-1 B. M+1 C. M6.为了把杂乱的、宽度不一的矩形脉冲信号,整形成具有固定脉冲宽度的矩形波信号输出,我们应选用_b __电路。
模拟数字电路试题及答案一、选择题1. 在数字电路中,最基本的逻辑关系有哪几种?A. 与、或、非B. 与、或、异或C. 与、或、同或D. 与、或、非、异或答案:A2. 下列哪个不是数字电路的特点?A. 逻辑功能B. 可编程性C. 模拟信号处理D. 逻辑门电路答案:C二、填空题1. 一个基本的数字逻辑门至少需要_____个输入端。
答案:22. 在模拟数字转换过程中,模拟信号被转换为_____。
答案:数字信号三、简答题1. 请简述数字电路与模拟电路的区别。
答案:数字电路主要处理数字信号,使用二进制逻辑,具有离散的电压水平,而模拟电路处理模拟信号,信号是连续变化的,电压水平在一定范围内连续变化。
2. 什么是逻辑门,它在数字电路中的作用是什么?答案:逻辑门是一种电子电路,它根据输入信号的逻辑关系产生一个输出信号。
在数字电路中,逻辑门用于实现基本的逻辑运算,如与、或、非等,是构成更复杂数字电路的基础。
四、计算题1. 给定一个数字电路,其输入为A和B,逻辑关系为A AND B,求当A=1,B=0时的输出。
答案:输出为02. 若有一个数字电路,其输入为A、B和C,逻辑关系为A OR (B ANDC),请计算当A=0,B=1,C=0时的输出。
答案:输出为0五、论述题1. 论述数字电路设计中的主要考虑因素。
答案:在数字电路设计中,主要考虑的因素包括逻辑功能的正确性、电路的稳定性、功耗、速度、成本、可扩展性以及电磁兼容性等。
设计者需要根据应用场景和需求,权衡这些因素,以达到最优的设计效果。
2. 描述数字电路中的时钟信号及其作用。
答案:时钟信号在数字电路中起到同步作用,它为电路中的各个部分提供统一的时序基准。
时钟信号确保了数据在电路中的传输和处理能够按照预定的时序进行,从而保证电路的逻辑功能正确执行。

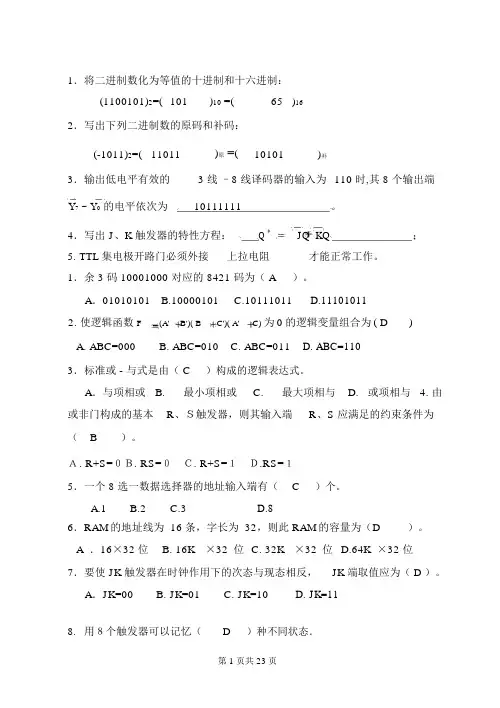

1.将二进制数化为等值的十进制和十六进制:(1100101)2=( 101)10 =(65)162.写出下列二进制数的原码和补码:(-1011)2=( 11011)原=(10101)补3.输出低电平有效的 3 线–8 线译码器的输入为110 时,其 8 个输出端Y7 ~ Y0的电平依次为10111111。
4.写出 J、K 触发器的特性方程:Q *JQ KQ;5.TTL 集电极开路门必须外接 __上拉电阻 ______才能正常工作。
1.余 3 码 10001000 对应的 8421 码为( A)。
A.01010101 B.10000101 C.10111011 D.111010112. 使逻辑函数F(A' B')( B C')( A' C) 为0的逻辑变量组合为( D)A. ABC=000B. ABC=010C. ABC=011D. ABC=1103.标准或 - 与式是由( C)构成的逻辑表达式。
A.与项相或 B.最小项相或 C.最大项相与 D.或项相与 4. 由或非门构成的基本R、S触发器,则其输入端R、S 应满足的约束条件为(B)。
A. R+S=0B. RS=0C. R+S=1D.RS=15.一个 8 选一数据选择器的地址输入端有(C)个。
A.1B.2C.3D.86.RAM的地址线为 16 条,字长为 32,则此 RAM的容量为(D)。
A .16×32 位 B. 16K×32位 C. 32K×32位 D.64K ×32 位7.要使 JK 触发器在时钟作用下的次态与现态相反,JK 端取值应为( D )。
A.JK=00 B. JK=01 C. JK=10 D. JK=118.用8个触发器可以记忆(D)种不同状态.A.8B.16C. 128D.2569.多谐振荡器可以产生下列哪种波形 ( B )A. 正弦波B.矩形脉冲C. 三角波D. 锯齿波10.输出在每个时钟周期翻转一次的触发器是(A)。

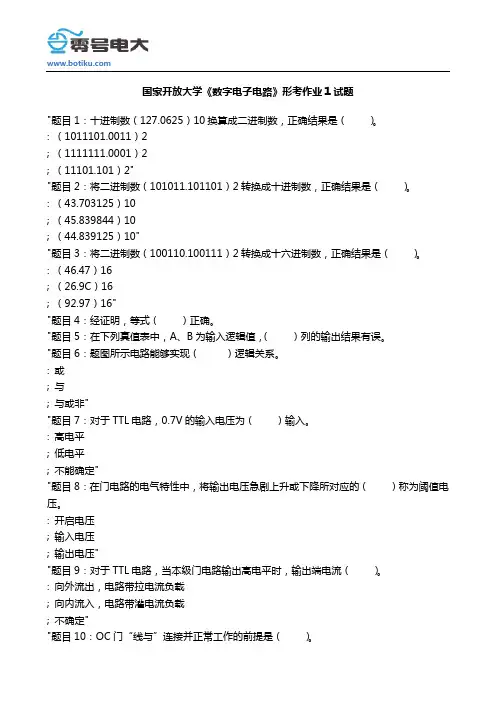

国家开放大学《数字电子电路》形考作业1试题"题目1:十进制数(127.0625)10换算成二进制数,正确结果是()。
: (1011101.0011)2; (1111111.0001)2; (11101.101)2""题目2:将二进制数(101011.101101)2转换成十进制数,正确结果是()。
: (43.703125)10; (45.839844)10; (44.839125)10""题目3:将二进制数(100110.100111)2转换成十六进制数,正确结果是()。
: (46.47)16; (26.9C)16; (92.97)16""题目4:经证明,等式()正确。
"题目5:在下列真值表中,A、B为输入逻辑值,()列的输出结果有误。
"题目6:题图所示电路能够实现()逻辑关系。
: 或; 与; 与或非""题目7:对于TTL电路,0.7V的输入电压为()输入。
: 高电平; 低电平; 不能确定""题目8:在门电路的电气特性中,将输出电压急剧上升或下降所对应的()称为阈值电压。
: 开启电压; 输入电压; 输出电压""题目9:对于TTL电路,当本级门电路输出高电平时,输出端电流()。
: 向外流出,电路带拉电流负载; 向内流入,电路带灌电流负载; 不确定""题目10:OC门“线与”连接并正常工作的前提是()。
: 电路输出端只需一个外接负载电阻; 电路输出端需要外接电源; 每个OC门分别接一个负载电阻""题目11:CMOS电路多余输入端()。
: 不能悬空; 不确定; 能悬空""题目12:题图所示逻辑电路逻辑关系是()。
: ; ;"题目13:将十进制小数转换成其他进制数时,应把小数部分乘以新进制的基数(如二进制的基数为2),把得到的整数部分作为新进制小数部分的最低位。
形考任务一A.与或非试题 8.在门电路的电气特性中, 将输出电压急剧上升或下降所对应的()称为阈值电压。
A.开启电压B.输出电压C.输入电压试题 9.对于TTL电路, 当本级门电路输出高电平时, 输出端电流()。
A.向内流入, 电路带灌电流负载B.向外流出, 电路带拉电流负载C.不确定试题 10.OC门“线与”连接并正常工作的前提是()。
A.电路输出端需要外接电源B.电路输出端只需一个外接负载电阻C.每个OC门分别接一个负载电阻试题 11.CMOS电路多余输入端()。
A.不确定B.不能悬空C.能悬空试题 12.题图所示逻辑电路逻辑关系是()。
A./B./二、判断题(每小题4分, 共32分)试题 13.将十进制小数转换成其他进制数时,应把小数部分乘以新进制的基数(如二进制的基数为2),把得到的整数部分作为新进制小数部分的最低位。
()对错试题 14.逻辑函数可以用真值表、逻辑表达式和逻辑电路图来表示, 也可以用卡诺图表示, 但卡诺图与其他形式不能相互转换。
()对错试题 15.波形图用于反映逻辑变量之间随时间变化的规律, 能够方便直观地表现输入变量的逻辑关系。
()对错试题 16.门电路的带负载能力用扇出系数表示, 它通常由门电路输出低电平时的带负载能力决定。
()对错试题 17.三态门是能够实现“线与”的逻辑门, 当它处于高阻态时, 输出端与电路连接断开。
()对错试题 18.CMOS门电路在输入端和输出端的反相器, 起到缓冲隔离和规范逻辑电平的作用。
()对试题 23.(3)正确是最简逻辑表达式为()。
A./B./C./某同学设计了一个数字电路系统, 在电路实现时需要根据实际需要确定采用哪种电路方案。
试题 24.(1)该电路为一个门电路连接较多门电路作为负载的结构形式, 该电路应该优先选用();A.TTL门电路B.两者均可C.CMOS门电路试题 25.(2)该电路以静态工作状态为主, 若考虑功耗因素应选用()。
《数字电子技术》试卷一一、 填空(每空1分,共25分)1、(10110)2=( )10=( )16(28)10=( )2=( )16 (56)10=( )8421BCD2、最基本的门电路是: 、 、 。
3、有N 个变量组成的最小项有 个。
4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4RAM,该RAM 有 ___存储单元,有 字,字长_____位,地址线 根。
6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______.8、如图所示,Y= 。
9、如图所示逻辑电路的输出Y= 。
10、已知Y=D AC BC B A ++,则Y = ,Y/= 。
11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比,时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路 有关。
二、 化简(每小题5分,共20分)1、公式法化简(1)Y=ABC ABC BC BC A ++++=+++(2)Y ABC A B C2、用卡诺图法化简下列逻辑函数=+++(1)Y BCD BC ACD ABDY=∑+∑(2)(1,3,4,9,11,12,14,15)(5,6,7,13)m d三、设下列各触发器初始状态为0,试画出在CP作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器(15分)五、某汽车驾驶员培训班结业考试,有三名评判员,其中A 为主评判员,B 、C 为副评判员,评判时,按照少数服从多数原则,但若主评判员认为合格也可以通过。
试用74LS138和与非门实现此功能的逻辑电路。
(15分)P Q A Q B Q C Q D C T 74LS161 LD CPQ A 、Q B 、Q C 、Q D :数据输出端; A 、B 、C 、D :数据输入端; P 、T :计数选通端;r C :异步复位端;CP :时钟控制输入端;D L :同步并置数控制端;六、试分析如图电路的逻辑功能,设各触发器的初始状态为0(15分)《数字电子技术》试卷一参考答案一、填空(每空1分,共25分)1、10(22)、16(16);2(11100)、16(1)C ;8421(01010110)BCD 。
数字电子技术试题汇编成都理工大学工程技术学院电子技术基础教研室第一章数制一、填空题1、(00101101)2 = ( )10 = ( )8421BCD。
2、(127)D=( )B=( )O =( )H=( )8421BCD3、(37) 10= ( ) 2 = ( )8 = ( )164、(101001)8421BCD = ( )D = ( )B5、(107)16= ( ) 2 = ( )8 = ( ) 8421BCD6、(467)8= ( )10 = ( )8421BCD。
7、(11011011.110)2=()10=()168、(216)10=()2421BCD9、-36=()原=()反=()补10、(1997)10= ()余3BCD= ()8421BCD11、格雷码属于可靠性编码,是一种错误最小化的编码方式,它能非常有效的减少过渡噪声,它特点是任意两个相邻的代码中有_______位二进制数位不同。
12、数字信号的特点是在_______上和_______上都是断续变化的,其高电平和低电平常用_______和_______来表示。
13、传输一个字节的信息,低七位为数据,最高位为奇校验码,其值应为__101101014、欲对100个对象进行二进制编码,则至少需要()位二进制数。
15、一位二进制数只有2个数,四位二进制数有个数;为计64个数,需要位二进制数。
二、选择器1、用8421码表示的十进制数45,可以写成()。
A.45 B. [101101]BCD C. [01000101]BCD D. [101101]22、数值[375]10与下列哪个数相等()。
A.[111011101]2 B. [567]8 C. [11101110]BCD D. [1F5]163、八位二进制数能表示十进制数的最大值是()。
A.255; B. 248; C. 192; D. 256。
4、在下列一组数中,数值相等的数是()。
《数字逻辑分析与设计》模拟试题一、 单项选择题1. 只有在时钟的下降沿时刻,输入信号才能被接收,该种触发器是( )。
A. 高电平触发器 B.下降沿触发器 C. 低电平触发器 D. 上升沿触发器2. 下列电路中,属于时序逻辑电路的是( ) A. 编码器B. 译码器C. 数值比较器D. 计数器3. 若将一个TTL 与非门(设输入端为A 、B )当作反相器使用,则A 、B 端应如何连接( ) A. A 、B 两端并联使用 B. A 或B 中有一个接低电平0 C. 不能实现4. 在二进制译码器中,若输入有5位二进制代码,则输出有( )个信号。
A. 32B. 16C. 8D. 45. 同步RS 触发器的“同步”时指( ) A. RS 两个信号同步B. Qn+1与S 同步C. Qn+1与R 同步D. Qn+1与CP 同步 6. 不是最小项ABCD 逻辑相邻的最小项是( ) A. A BCDB. A B CDC. A B C DD. AB C D7. 与A B C ++相等的为( )A. A B C ∙∙B. A B C ∙∙C. A B C ++8. 测得某逻辑门输入A 、B 和输出F 的波形如图1所示,则F(A ,B)的表达式是( ) A. F=AB B. F=A+B C.B A F ⊕= D.B A F =图19. 某逻辑函数的真值表见表1,则F 的逻辑表达式是( )。
A. AC AB F +=B. C B AB F +=C. AC B A F +=D. AC B A F +=10. 要实现n n Q Q =+1,JK 触发器的J 、K 取值应为( )。
A J=K=0B J=K=1C J=0 K=111. 可以用来实现并/串转换和串/并转换的器件是( ) A. 计数器B. 全加器C. 移位寄存器D. 存储器12. 下列触发器中没有计数功能的是( )A. RS 触发器B. T 触发器C. JK 触发器D. T ˊ触发器13. 某逻辑电路输入A 、B 和输出Y 的波形如图2所示,则此电路实现的逻辑功能是( )A. 与非B. 或非C. 异或D.异或非图214. 若两个逻辑函数相等,则它们必然相同的是( ) A. 真值表 B. 逻辑表达式 C. 逻辑图 D. 电路图 15. 能将输入信号转变成二进制代码的电路称为( )A. 译码器B. 编码器C. 数据选择器D. 数据分配器二、 填空题1. 完成下列数制之间的转换(25.25)10=( )2=( )82. 十进制数7对应的8421码为 ,对应的余3码为 。
全国2018年7月高等教育自学考试模拟电路与数字电路试题课程代码:02314一、单项选择题(本大题共14小题,每小题1分,共14分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.图示电路中,节点共有()A.2个B.3个C.4个D.5个2.图示电路中,已知I1=1A,则I和I2分别为()A.3A,2AB.-1A,2AC.3A,-2AD.-1A,-2A3.图示电路中,已知条件标在图中,则电流源的端电压U应该是()A.-40VB.0VC.+30VD.+40V4.有一R、L、C串联单相正弦交流电路,R上压降为40V,X L=2X C,电容两端电压为30V,则该交流电路两端的电压为()A.10V B.50VC.70V D.130V5.稳压管电路如图示,已知U i=30V,D Z1、D Z2的稳压值分别为9V和6V,正向压降均为0.7V,则输出电压U0为()A.6.7V12B .9.7VC .15VD .30V6.设计一个输入电阻高、输出电阻低、放大倍数大于1的三级放大器,满足上述要求的连接框图应选( )7.已知信号源为高内阻的电流源,为了充分发挥放大器的负反馈作用,且要求提高放大器输出电压的稳定性,宜采用的负反馈措施为( ) A .电压串联负反馈 B .电流串联负反馈 C .电流并联负反馈D .电压并联负反馈8.在桥式全波整流电路中,变压器副边电压为U 2,负载电阻R L ,则输出的直流电压U 0和每个二极管的平均电流I D分别为( ) A .U 0=0.45U 2,I D =0.45L2R U B .U 0=0.45U 2,I D =0.9L 2R U C .U 0=0.9U 2,I D =0.45L2R U D .U 0=0.9U 2,I D =0.9L2R U 9.将十六进制数(4E.C )16转换成十进制数是( ) A .(54.12)10 B .(54.75)10 C .(78.12)10D .(78.75)1010.正逻辑的或非门电路,也等效于负逻辑的( ) A .或门电路 B .与门电路 C .或非门电路D .与非门电路11.图示TTL 门电路中,能完成F=A 的是图( )312.对于RS 触发器,希望每来一个CP 脉冲翻转一次,即特征方程为Q n+1=n Q ,正确的接法是( ) A .S=Q n R= Q n B .S=n Q R= Q n C .S=Q n R=n QD .S=n Q R=n Q13.容量为8K ×8位的RAM 芯片,其地址线和数据线各为( ) A .8和8根 B .10和8根 C .13和8根D .8和13根14.单稳态触发器有( ) A .两个稳定状态 B .一个稳定状态,一个暂稳态 C .两个暂稳态D .记忆二进制数的功能二、填空题(本大题共14小题,每小题1分,共14分)请在每小题的空格中填上正确答案。
模拟电子技术基础试卷一附答案一.(10分)设二极管采用恒压降模型且正向压降为0.7V,试判断下图中各二极管是否导通,并求出图(a)电路在v i=5sinωt V时的输出v o波形以及图(b)电路的输出电压V o1。
(a)(b)二.(10分)放大电路如图所示。
已知:R b1=62K,R b2=15K,R s=10K,R c=3K,R e=1K,R L=3K,C1=C2=10μ,C e=220μ,V CC=+15V,β=80,V BE=0.7V。
1.说明电路属于何种组态,画出该电路的直流通路;(5分)2.计算该电路的静态工作点。
(5分)3.画小信号等效电路,求电压放大倍数,输入电阻,输出电阻。
4.说明电路属于何种组态,三.(18分)放大电路如图所示。
已知C足够大,场效应管的参数g m=0.8ms,R2=6.8KΩ,三极管的参数β=50,r be=0.5K,R3=90KΩ,R4=10KΩ,R5=4KΩ,R6=1.5KΩ,R L=4KΩ。
1.画出其小信号模型等效电路。
(4分)2.计算电路的电压放大倍数A v、输入电阻R i和输出电阻R o。
(10分)3.若R s=10K时,计算源电压放大倍数A vs,说明R6对电路频率响应的影响。
(4分)四.(12分)反馈放大电路如图示。
1.判断各电路中级间交流反馈的极性(要求在图上标出反馈极性)。
(4分)2.对于级间交流反馈为负反馈的电路,进一步判断反馈的类型,同时按深度负反馈的条件估算电路的闭环电压增益(写出表达式)。
并简单说明电路对输入电阻,输出电阻的影响,对信号源内阻有什么要求?(8分)(a)(b)五.(10分)集成运算放大器构成的运算电路如图示,求电路的输出电压。
1.求出电路(a)的输出电压。
(4分)2.在电路(b)中,设t=0时v c=0,此时加入v i=1V,求t=40ms时v o=?(6分)(a)(b)六.(10分)电路如图所示,试用相位平衡条件判断哪个能振荡,哪个不能振荡(要求在电路中应标出i V ,o V ,fV 以及它们的瞬时极性)?对能振荡的电路写出振荡频率的表达式。
数字电路试题及答案一、单项选择题(每题2分,共10分)1. 在数字电路中,最基本的逻辑门是:A. 与门B. 或门C. 非门D. 异或门答案:C2. 以下哪个不是数字电路的特点?A. 离散性B. 线性C. 确定性D. 可预测性答案:B3. 一个D触发器的输入端是:A. SB. RC. DD. Q答案:C4. 在TTL逻辑门中,高电平的最小值是:A. 0.8VB. 2.0VC. 3.5VD. 5.0V答案:A5. 以下哪个是组合逻辑电路?A. 计数器B. 寄存器C. 译码器D. 触发器答案:C二、填空题(每题2分,共10分)1. 一个标准的二进制数由______和______组成。
答案:0,12. 一个完整的触发器可以存储______位二进制信息。
答案:13. 一个4位二进制计数器可以计数到______。
答案:154. 一个8x3的译码器可以产生______个输出。
答案:85. 在数字电路中,______是最小的可识别信号单位。
答案:位三、简答题(每题5分,共20分)1. 简述数字电路与模拟电路的主要区别。
答案:数字电路处理的是离散信号,具有确定性,而模拟电路处理的是连续信号,具有不确定性。
2. 解释什么是上升沿触发。
答案:上升沿触发是指在时钟信号的上升沿(从低电平变为高电平)时,触发器会根据输入信号更新其状态。
3. 什么是同步电路和异步电路?答案:同步电路是指电路中的各个部分都由同一个时钟信号控制,而异步电路则没有统一的时钟信号,各个部分可以独立工作。
4. 描述一个典型的数字电路设计流程。
答案:数字电路设计流程通常包括需求分析、逻辑设计、电路设计、仿真测试、PCB布局布线、调试和验证。
四、计算题(每题10分,共20分)1. 给定一个逻辑表达式:Y = AB + A'C,请计算当A=0, B=1, C=0时,Y的值。
答案:Y = 0*1 + 0'*0 = 0 + 1 = 12. 一个4位二进制计数器,初始状态为0000,每次计数加1,求经过5次计数后的状态。
数字电子技术模拟试题一
一、填空题(每空1分,共20分)
1、逻辑函数的化简方法有_________和____________。
2、(35.75)10=( )2 = ( )8421BCD 。
3、表示逻辑函数功能的常用方法有_________、_________卡诺图等。
4、组合电路由________________构成,它的输出只取决于 _________________而与原状态无关。
5、不仅考虑两个____________相加,而且还考虑来自__________相加的运算电路,称为全加器。
6、译码器,输入的是___________输出的是___________。
7、一个4选1的数据选择器,应具有_____个地址输入端______个数据输入端。
8、时序逻辑电路的输出不仅和_________有关,而且还与_____________有关。
9、移位寄存器不但可_________ ,而且还能对数据进行 _________。
10、OC 门的输出端可并联使用,实现________功能;三态门可用来实现______________。
二、选择题(每题2分共20分)
1、是8421BCD 码的是( )。
A 、1010 B 、0101 C 、1100 D 、1101
2、和逻辑式BC A A + 相等的是( )。
A 、ABC B 、1+BC C 、A D 、BC A +
3、二输入端的或非门,其输入端为A 、B ,输出端为Y,则其表达式
Y= ( )。
A 、A
B B 、AB
C 、B A +
D 、A+B
4、一个T 触发器,在T=1时,加上时钟脉冲,则触发器( )。
A、保持原态
B、置0
C、置1
D、翻转
5、欲对全班43个学生以二进制代码编码表示,最少需要二进制码的位数是()。
A、5
B、6
C、8
D、43
6、比较两个一位二进制数A和B,当A=B时输出F=1,则F的表达式是
()。
A、F=AB
B、B
F=C、B
A D、F=A⊙B
A
A的最小项标准式为()。
7、逻辑函数F(A,B,C) = AB+B C+C
A、F(A,B,C)=∑m(0,2,4)
B、F(A,B,C)=∑m(1,5,6,7)
C、F(A,B,C)=∑m (0,2,3,4)
D、F(A,B,C)=∑m(3,4,6,7)
8、设某函数的表达式F=A+B,若用四选一数据选择器来设计,则数据端D0D1D2D3的状态是()。
(设A为高位)
A、0111
B、1000
C、1010
D、0101
9、在移位寄存器中采用并行输出比串行输出()。
A、快
B、慢
C、一样快
D、不确定
10、用触发器设计一个24进制的计数器,至少需要( )个触发器。
A、3
B、4
C、6
D、5
三、化简(每题5分,共10分)
1、用代数法化简下式为最简与或式。
F+
A
+
+
=
A
+
BCD
B
C
A
BC
C
B
2、用卡诺图化简下式为最简与或式。
Y(A,B,C,D)= ∑m(0,2,4,5,6,8,9)+ ∑d(10,11,12,13,14,15)
四、根据已知条件,画出输出波形。
(每题5分,共10分)
1、
2、
五、分析题。
(共25分)
1、TTL门电路如图所示,试分析输入端状态并写出Y1、Y2的表达式。
(6分)
2、试用集成四位二进制计数器CT74LS161构成10进制计数器。
(图中LD
为同步置数端,CR为异步置0端,当1
CTT
CR,输入记数脉
=CTP
LD
=
=
=
冲时,具有计数功能。
)(5分)
3、写出SI、CO的表达式。
(4分)
4、时序电路如图所示,三个触发器的K端状态均为“1”试分析其功能设初态Q2Q1Q0=011。
1)写出电路的驱动方程、状态方程;2)列出状态转换表;
3)分析逻辑功能;4)画出状态图;5)检查能否自启动。
(10分)
六、试用与非门设计一组合电路,该电路输入为一位8421BCD码,当输入为奇数时,输出为“1”,否则为“0”。
(输入只提供原变量)(15分)
36.电源电压为+15V的555定时器,接成施密特触发器,输入信号如图所示,则触发器输出的负脉冲(低电平)宽度为______________ 。
44.分析下图所示ROM阵列逻辑图。
请写出输出函数表达式。
