方格网计算土方例题

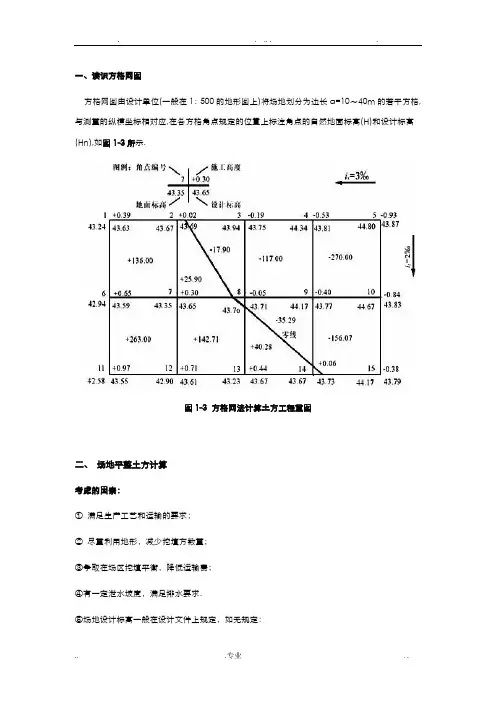

一、读识方格网图方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。

1、初步标高(按挖填平衡)，也就是设计标高。

如果已知设计标高，1.2步可跳过。

场地初步标高：H0=(∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.M——方格个数.2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为: Hn = H0 ±Li②双向排水时，各方格角点设计标高为：Hn = H0± Lx ix± L yi y3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中 hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4 零点位置零点位置按下式计算：式中 x1、x2 ——角点至零点的距离,m；h1、h2 ——相邻两角点的施工高度(均用绝对值),m；a —方格网的边长，m.5.计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量.表1-3 常用方格网点计算公式6.边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。

例题：某公园为了满足游人游园的需要，拟将如图地面平整为三坡向两面“T”字形广场。

广场具有 1.5%的纵坡和 2%横坡，土方就地平衡 , 试求其设计标高坡的并计算其土方量。

1．作方格网按正南北方向（或根据场地具体情况决定）作边长为 20m的方格网，将各方格角点测设到地面上，同时测量各角点的地面标高并将标高值标记在图纸上，这就是该点的原地形标高。

（如果有较精确的地形图，可用插入法由图上直接求得各角点的原地形标高，并标记在图上。

）上图所示的角点 1—1属于上述第一种情况，过点 1—1 作相邻二等高线间的距离最短的线段。

用比例尺量得 L＝ 12.6m，x＝7.4m, 等高差 h＝0.5m，代人前面插入法求两相邻等高线之间任意点高程的公式，得 Hx=Ha+xh/L =〔20.00 +( 7.4 ×0.5 )/12.6 〕= 20.29 m2.标方格网角点3.将角点测设到图纸上或用插入法求角点高程。

4.求平整标高平整标高就是把一块高低不平的地面在保证土方平衡的前提下，挖高填低成水平后的地面标高；设计中经常用原地面高程的平均值作为平整标高。

设平整标高为 H0，则 :H0= 1/4N* (∑ h1+2∑h2+3∑h3+4∑h4)式中： h1——计算时使用一次的角点高程；h2 计算时使用二次的角点高程；h3 计算时使用三次的角点高程；h4 ——计算时使用四次的角点高程。

H0 =1/4N* (∑h1+2∑h2+3∑h3+4∑ h4)∑ h1=角点之和 =(20.29+20.23+19.37+19.64+18.79+19.32)=117.752∑h2=2*(边点之和 )=2*(20.54+20.89+21.00+19.50+19.39+19.35)=241.343∑h3=3*(拐点之和 )=3*(19.91+20.15)=120.184∑h4=4*( 中间点之和 )=4*(20.21+20.50)=162.84代入公式 :N=8H0=1/(4*8)*(117.75+241.34+120.18+162.84) ≈ 20.065.求各角点的设计标高假设 4-3 点的设计标高是 x，根据场地的坡度求出其他点的标高，标在角点上，如图；再求出每角点的设计标高。

全面方格网计算土方量教材及例题[1]-2一、读识方格网图方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。

1、初步标高(按挖填平衡)，也就是设计标高。

如果已知设计标高，1.2步可跳过。

场地初步标高：H0=(∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.M——方格个数.2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为: Hn = H0 ±Li②双向排水时，各方格角点设计标高为：Hn = H0± Lx ix± L yi y3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4 零点位置零点位置按下式计算：式中x1、x2 ——角点至零点的距离,m；h1、h2 ——相邻两角点的施工高度(均用绝对值),m；a —方格网的边长，m.5.计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量.表1-3 常用方格网点计算公式6.边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。

一、读识方格网图方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量；③争取在场区挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。

1、初步标高(按挖填平衡)，也就是设计标高。

如果已知设计标高，1.2步可跳过。

场地初步标高：H0=(∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.M——方格个数.2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为: Hn = H0 ±Li②双向排水时，各方格角点设计标高为：Hn = H0± Lx ix± L yi y3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中 hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4 零点位置零点位置按下式计算：式中 x1、x2 ——角点至零点的距离,m；h1、h2 ——相邻两角点的施工高度(均用绝对值),m；a —方格网的边长，m.5.计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格的挖方量或填方量.表1-3 常用方格网点计算公式6.边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。

一、读识方格网图方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。

1、初步标高(按挖填平衡)，也就是设计标高。

如果已知设计标高，1.2步可跳过。

场地初步标高：H0=(∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.M——方格个数.2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为: Hn = H0 ±Li②双向排水时，各方格角点设计标高为：Hn = H0± Lx ix± L yi y3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4 零点位置零点位置按下式计算：式中x1、x2 ——角点至零点的距离,m；h1、h2 ——相邻两角点的施工高度(均用绝对值),m；a —方格网的边长，m.5.计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量.表1-3 常用方格网点计算公式6.边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。

1场地平整土方量计算示例某建筑地地形图和方格网(边长20.0m a =)布置如图1-1所示。

土壤为二类土，场地地面泄水坡度。

试确定场地设计标高(不考虑土的可松性影响，余土加宽边坡)，计算各方格挖、填土方工程量。

0.3%,0.2%x y i i ==图1-1 某场地地形图和方格网布置 图1-2 某场地计算土方工程量图1)计算场地设计标高0H 1249.4510.718.659.5238.3322(9.7510.149.1110.278.809.868.919.14)151.9644(9.439.689.169.41)150.72H H H Σ=+++=Σ=×+++++++=Σ=×+++=由式(2.6)得12402438.33151.96150.769.47(m)449H H H H N Σ+Σ+Σ++===× 2)根据泄水坡度计算各方格角点的设计标高以场地中心点(几何中心o)为，由式(2.8)得各角点设计标高为：0H 1021506590300.3%300.2%9.470.090.069.44(m)200.3%9.440.069.50(m)300.3%100.2%9.470.090.029.40(m)200.3%9.400.069.46(m)300.3%100.2%9.470.090.029.36(m)H H H H H H H H H H =−×+×=−+==+×=+==−×+×=−+==+×=+==−×−×=−−=其余各角点设计标高均可求出，详见图2.12。

3)计算各角点的施工高度由式(2.9)得各角点的施工高度(以“+”为填方，“-”为挖方)：1239.449.450.01(m)9.509.750.25(m)9.5610.140.58(m)h h h =−=−=−=−=−=−…………………………各角点施工高度见图1-2。

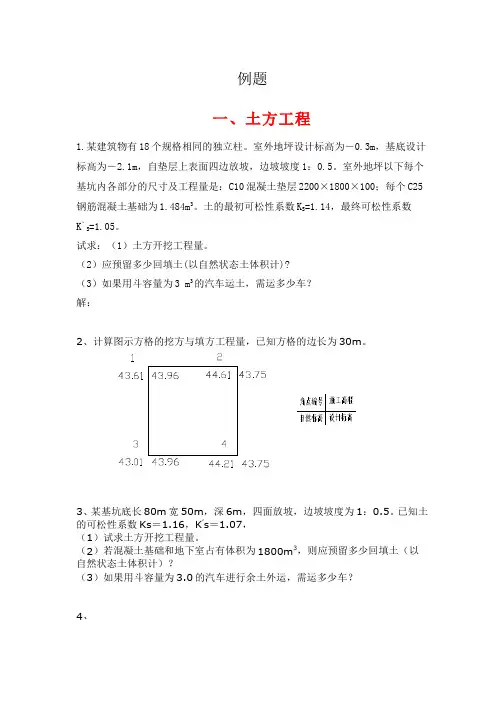

例题一、土方工程1.某建筑物有18个规格相同的独立柱。

室外地坪设计标高为－0.3m，基底设计标高为－2.1m，自垫层上表面四边放坡，边坡坡度1：0.5。

室外地坪以下每个基坑内各部分的尺寸及工程量是：C10混凝土垫层2200×1800×100；每个C25钢筋混凝土基础为1.484m3。

土的最初可松性系数K S=1.14，最终可松性系数K`S=1.05。

试求：（1）土方开挖工程量。

（2）应预留多少回填土(以自然状态土体积计)?（3）如果用斗容量为3 m3的汽车运土，需运多少车？解：2、计算图示方格的挖方与填方工程量，已知方格的边长为30m。

3、某基坑底长80m宽50m，深6m，四面放坡，边坡坡度为1：0.5。

已知土的可松性系数Ks＝1.16，K’s＝1.07，（1）试求土方开挖工程量。

（2）若混凝土基础和地下室占有体积为1800m3，则应预留多少回填土（以自然状态土体积计）？（3）如果用斗容量为3.0的汽车进行余土外运，需运多少车？4、场地方格网如下图示，方格网的边长为20m ，双向泄水坡度ix ＝0.2％，iy ＝0.3%，按挖填平衡原则确定其设计标高。

（提示：设计标高H 0)432(4143210∑∑∑∑+++=H H H H nH 考虑泄水坡度时，y y x x i i l i l H H ±±=0' ）二、钢筋混凝土工程1、完成图示各号钢筋的下料长度计算，列出计算式。

2、预应力混凝土屋架，采用机械张拉后张法施工，孔道长度为23.8m，两端张拉，张拉程序为0 103%σcon 采用螺丝端杆锚具，长度为320mm，端杆外露出构件端部长度为120mm，预应力为冷拉Ⅲ级钢筋，直径为25mm，每根长度为8m。

实测钢筋冷拉率γ为4%，弹性回缩率为δ为0.5%，张拉控制应力σcon ＝0.85f pyk （f pyk ＝500N ／mm 2），计算预应力筋的下料长度和最大张拉力。

一、读识方格网图方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。

1、初步标高(按挖填平衡)，也就是设计标高。

如果已知设计标高，1.2步可跳过。

场地初步标高：H0=(∑H1+2∑H2+3∑H3+4∑H4)/(4*M)H1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.M ——方格个数.2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为:Hn = H0 ±Li②双向排水时，各方格角点设计标高为：Hn = H0±Lx ix±L yi y3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4 零点位置零点位置按下式计算：式中x1、x2 ——角点至零点的距离,m；h1、h2 ——相邻两角点的施工高度(均用绝对值),m；a —方格网的边长，m.5.计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量.表1-3 常用方格网点计算公式6.边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。
