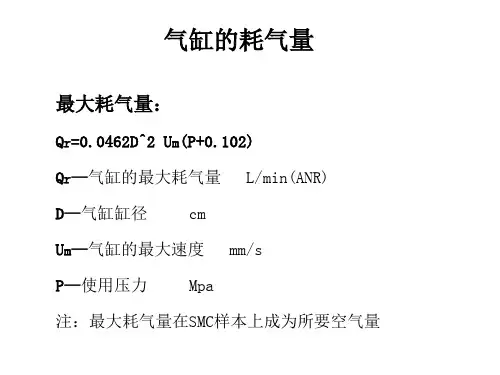

关于耗气量的计算

2003/10 – Subject to change – Products 2004/2005 1 /A-15

技术信息

耗气量图表

耗气量Q与活塞直径及工作压力p的关系

p[bar]

活

塞

直

径

[

m

m

]

Q[l/cm]

例：

DNC-50-500型气缸

活塞直径50mm

活塞杆直径20mm

行程500mm

工作压力4.5bar

确定：

耗气量

解决方案：

从所选的活塞直径开始，沿着水

平线与工作压力相交，与此交点

对应的横坐标刻度为耗气量。该

值必须乘以行程（cm）。

本例的结果大约为0.09l/cm乘以

50cm行程，相应的单行程耗气

量约4.5l。回程时，必须从行程

容积中减去活塞杆体积（20mm

直径相当于0.014l/cm行程，

50cm行程的耗气量为0.7l），

所以回程耗气量为3.8l。双行程

耗气量为8.3l。

此方法确定的耗气量仅是参考值

–在众多原因中，高的循环速度

是最显著的影响因素，由于压力

腔未被完全排空，实际耗气量将

低得多。

耗气量是工作成本的一部分。

图中所示的耗气量根据下式计

算：

Q=空气体积[l]

d=活塞或活塞杆直径[mm]

h=行程（在此处为常数

10mm）

p=工作压力[bar]

Q=π4⋅d2⋅h⋅(p+1)⋅10−6
