PKPM进行钢筋混凝土单向板肋梁楼盖设计

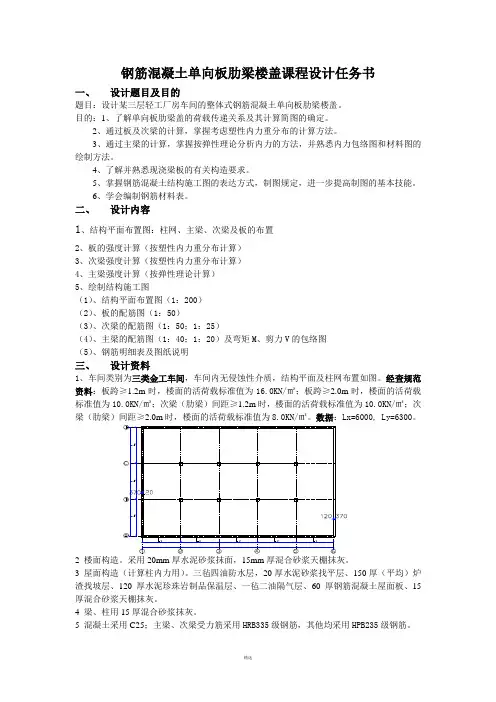

钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目及目的题目：设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。

目的：1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。

2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。

3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。

4、了解并熟悉现浇梁板的有关构造要求。

5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。

6、学会编制钢筋材料表。

二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、车间类别为三类金工车间，车间内无侵蚀性介质，结构平面及柱网布置如图。

经查规范资料：板跨≥1.2m时，楼面的活荷载标准值为16.0KN/㎡；板跨≥2.0m时，楼面的活荷载标准值为10.0KN/㎡；次梁（肋梁）间距≥1.2m时，楼面的活荷载标准值为10.0KN/㎡；次梁（肋梁）间距≥2.0m时，楼面的活荷载标准值为8.0KN/㎡。

数据：Lx=6000, Ly=6300。

LLL2 楼面构造。

采用20mm厚水泥砂浆抹面，15mm厚混合砂浆天棚抹灰。

3 屋面构造（计算柱内力用）。

三毡四油防水层，20厚水泥砂浆找平层、150厚（平均）炉渣找坡层、120厚水泥珍珠岩制品保温层、一毡二油隔气层、60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。

4 梁、柱用15厚混合砂浆抹灰。

5 混凝土采用C25；主梁、次梁受力筋采用HRB335级钢筋，其他均采用HPB235级钢筋。

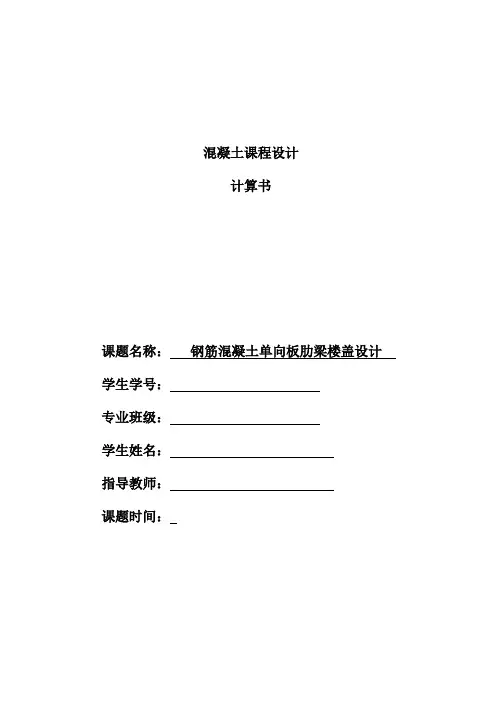

混凝土课程设计计算书课题名称：钢筋混凝土单向板肋梁楼盖设计学生学号：专业班级：学生姓名：指导教师：课题时间：现浇钢筋混凝土单向板肋梁楼盖设计计算书72007200720072007200750075007550一、 设计资料（1）楼面做法：钢筋混凝土楼板；20mm 水泥砂浆抹面，15mm 厚混合砂浆天棚抹灰。

（2）荷载：楼面的活荷载 6.5KN/㎡，钢筋混凝土现浇板容重25KN/m³，20mm水泥砂浆抹底（20KN/m³），15mm厚混合砂浆灰（17KN/m³）。

（3）材料：混凝土强度等级C30，主梁及次梁受力钢筋用HRB400，板内及梁内的其他钢筋采用HPB235。

二、楼盖的结构平面布置主梁沿横向布置，次梁沿纵向布置。

主梁的跨度为7.5m，次梁的跨度为7.2m，主梁每跨内布置两根次梁，板的跨度为2.5m，l/01l =7.2/2.5=2.88>2，因此按单向板设计。

02按跨高比条件，要求板厚h≥2500/40=62.5mm，对工业建筑的楼盖板，要求h≥80mm，取板厚h=80mm。

次梁截面高度应满足h=l/18～0l/12=7200/18～7200/12=400～600mm，考虑到楼面的活荷载6.5KN/㎡比较大，取h=500mm，b=h/3～h/2=500/3～500/2=167～250mm，取b=200mm。

主梁的截面高度应满足h=l/15～0l/10=7500/15～7500/10=500～750mm，取h=600mm，b=h/3～h/2=600/3～600/2=200～300mm，取b=300mm。

三、板的设计（按塑性内力重分布计算）：1、荷载计算：板的恒荷载标准值：取1m宽板带计算：80mm钢筋混凝土板2kN=.0m⨯0.2/250820mm板底水泥砂浆2kN/⨯.0m=4.0200215mm厚混合砂浆灰2.0mkN015⨯=17255/.0恒载：2g=kN.2m655/k活载：2q=kN5.6m/k恒荷载分项系数取1.2；因为工业建筑楼盖且楼面活荷载标准值大于m0.4，所以活荷载分项系数取1.3。

钢筋混凝土单向板肋梁楼盖设计1．设计资料本设计为一工业车间楼盖，采用整体式钢筋混凝土单向板肋梁楼盖，楼盖梁格布置如图T-01所示，柱的高度取9m，柱子截面为400mm×400mm。

（1）楼面构造层做法：20mm厚水泥砂浆面层，20mm厚混合砂浆顶棚抹灰。

（2）楼面活荷载：标准值为8kN/m2。

（3）恒载分项系数为1.2；活荷载分项系数为1.3（因为楼面活荷载标准值大于4kN/m2）。

（4）材料选用：混凝土：采用C20（,）。

钢筋：梁中架立钢筋、箍筋、板中全部钢筋采用HPB235（）。

其余采用HRB335（）。

2．板的计算。

板按考虑塑性内力重分布方法计算。

板的厚度按构造要求取。

次梁截面高度取，截面宽度，板的尺寸及支承情况如图T-02所示。

（1）荷载：恒载标准值：20mm水泥砂浆面层；80mm钢筋混凝土板；20mm混合砂浆顶棚抹灰；；恒载设计值；活荷载设计值；合计；即每米板宽。

（2）内力计算：计算跨度：边跨；中间跨；跨度差，说明可以按等跨连续板计算内力。

取1m宽板带作为计算单元，其计算简图如图T-03所示。

各截面的弯矩计算见表Q-01。

连续板各截面弯矩计算表Q-01截面边跨跨中离端第二支座离端第二跨跨中及中间跨跨中中间支座弯矩计算系数（3）截面承载力计算：,各截面的配筋计算见表Q-02。

板的配筋计算表Q-02板带部位边区板带（①～②、⑤～⑥轴线间）中间区板带（②～⑤轴线间）板带部位截面边跨跨中离端第二支座离端第二跨跨中及中间跨跨中中间支座边跨跨中离端第二支座离端第二跨跨中及中间跨跨中中间支座选配钢筋实配钢筋面积中间板带②～⑤轴线间，其各区格板的四周与梁整体连接，故各跨跨中和中间支座考虑板的内拱作用，其弯矩降低20%。

3．次梁的计算。

次梁按考虑塑性内力重分布方法计算。

取主梁的梁高，梁宽。

荷载：恒载设计值：由板传来；次梁自重；梁侧抹灰；；活荷载设计值：由板传来；合计：；（1）内力计算：计算跨度：边跨：；；中间跨：；跨度差：；说明可以按等跨连续梁计算内力。

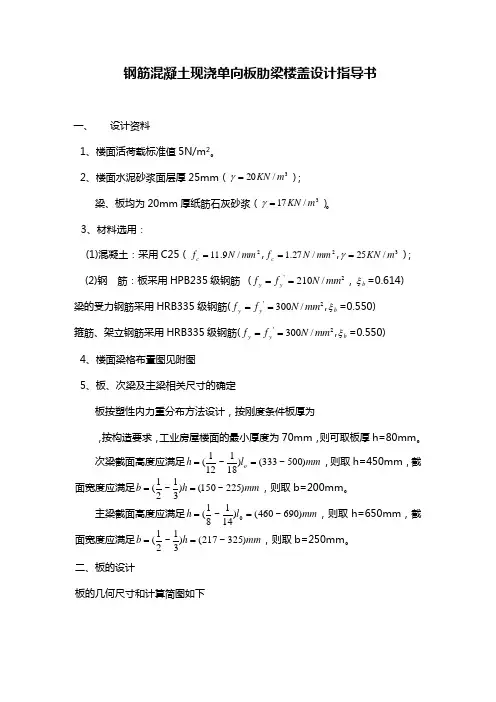

钢筋混凝土现浇单向板肋梁楼盖设计指导书一、设计资料1、楼面活荷载标准值5N/m 2。

2、楼面水泥砂浆面层厚25mm （3/20m KN =γ）；梁、板均为20mm 厚纸筋石灰砂浆（3/17m KN =γ）。

3、材料选用：(1)混凝土：采用C25（2/9.11mm N f c =,2/27.1mm N f c =,3/25m KN =γ）； (2)钢 筋：板采用HPB235级钢筋(2'/210mm N f f y y ==，b ξ=0.614) 梁的受力钢筋采用HRB335级钢筋(2'/300mm N f f y y ==,b ξ=0.550) 箍筋、架立钢筋采用HRB335级钢筋(2'/300mm N f f y y ==,b ξ=0.550) 4、楼面梁格布置图见附图5、板、次梁及主梁相关尺寸的确定板按塑性内力重分布方法设计，按刚度条件板厚为，按构造要求，工业房屋楼面的最小厚度为70mm ，则可取板厚h=80mm 。

次梁截面高度应满足mml h o )500~333()181~121(==，则取h=450mm ，截面宽度应满足mm h b )225~150()31~21(==，则取b=200mm 。

主梁截面高度应满足mml h )690~460()141~81(0==，则取h=650mm ，截面宽度应满足mmh b )325~217()31~21(==，则取b=250mm 。

二、板的设计板的几何尺寸和计算简图如下1.荷载错误！未找到引用源。

恒荷载板自重楼面面层天棚抹灰g k=错误！未找到引用源。

活荷载 q k=错误！未找到引用源。

荷载组合设计值对于标准值大于4KN//m2的工业房屋楼面结构的活荷载应取=1.3，所以有：Qg+q=2. 内力计算取1m 宽板带作为计算单元，各跨的计算跨度为：中间跨： 0l =n l = 边 跨： 0l = n l +2h =边跨与中间跨的计算跨度相差： = 故可按等跨连续板计算内力。

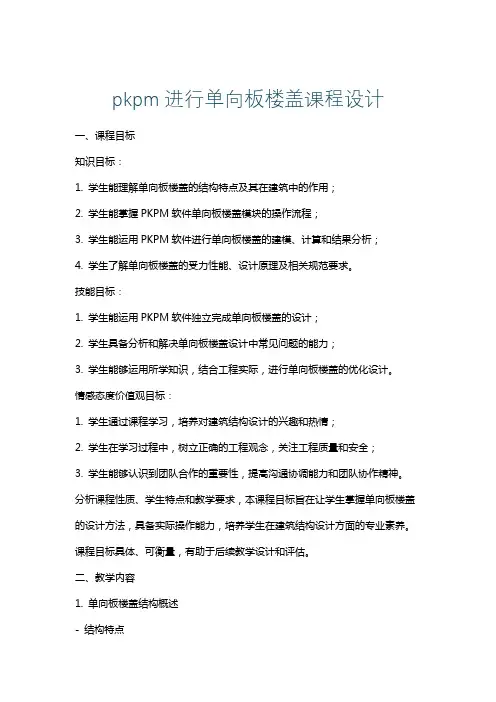

pkpm进行单向板楼盖课程设计一、课程目标知识目标：1. 学生能理解单向板楼盖的结构特点及其在建筑中的作用；2. 学生能掌握PKPM软件单向板楼盖模块的操作流程；3. 学生能运用PKPM软件进行单向板楼盖的建模、计算和结果分析；4. 学生了解单向板楼盖的受力性能、设计原理及相关规范要求。

技能目标：1. 学生能运用PKPM软件独立完成单向板楼盖的设计；2. 学生具备分析和解决单向板楼盖设计中常见问题的能力；3. 学生能够运用所学知识，结合工程实际，进行单向板楼盖的优化设计。

情感态度价值观目标：1. 学生通过课程学习，培养对建筑结构设计的兴趣和热情；2. 学生在学习过程中，树立正确的工程观念，关注工程质量和安全；3. 学生能够认识到团队合作的重要性，提高沟通协调能力和团队协作精神。

分析课程性质、学生特点和教学要求，本课程目标旨在让学生掌握单向板楼盖的设计方法，具备实际操作能力，培养学生在建筑结构设计方面的专业素养。

课程目标具体、可衡量，有助于后续教学设计和评估。

二、教学内容1. 单向板楼盖结构概述- 结构特点- 应用范围- 设计原理2. PKPM软件单向板楼盖模块介绍- 软件操作流程- 建模方法- 计算分析3. 单向板楼盖设计规范及要求- 受力性能- 设计规范- 质量控制4. 实践操作- 建立单向板楼盖模型- 进行计算分析- 结果解读与优化5. 案例分析与讨论- 真实工程案例展示- 分析设计过程中遇到的问题及解决方案- 优化设计方法6. 课程总结与拓展- 总结单向板楼盖设计流程及要点- 探讨新型单向板楼盖结构及应用- 激发学生创新思维教学内容依据课程目标制定，涵盖单向板楼盖结构概述、PKPM软件操作、设计规范、实践操作、案例分析和课程总结等环节，保证内容的科学性和系统性。

教学大纲明确，教学内容安排合理，与教材章节内容紧密结合，有助于学生系统地掌握单向板楼盖设计知识。

三、教学方法本课程采用以下多元化的教学方法，旨在激发学生的学习兴趣，提高教学效果：1. 讲授法：通过系统讲解单向板楼盖的结构特点、设计原理及规范要求，使学生掌握基本理论知识，为后续实践操作打下基础。

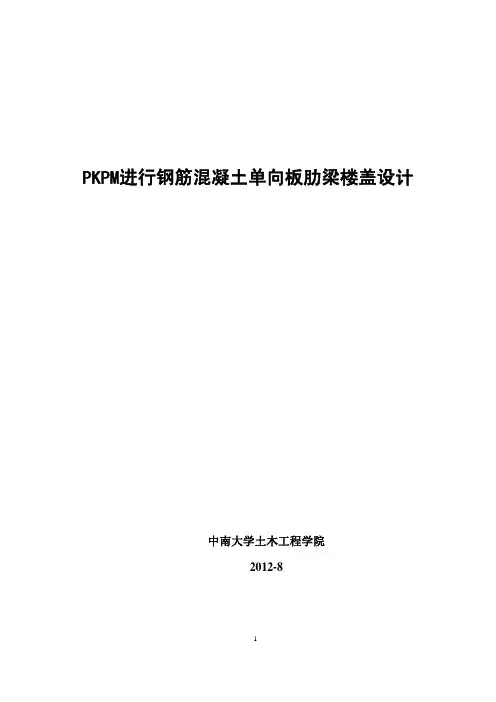

PKPM进行钢筋混凝土单向板肋梁楼盖设计中南大学土木工程学院2012-8目 录1. 设计资料 (3)2.横型建立 (3)2.1建立文件夹 (3)2.2 建立轴网 (4)2.3 楼层定义 (6)2.4 添加荷载 (10)2.5 pmcad参数填写 (12)2.6 楼层组装 (15)3. 计算分析 (16)3.1 参数填写 (16)3.2 数据检查 (25)3.3 结构内力计算 (27)4. 结果查看与施工图绘制 (28)4.1次梁 (28)4.2 主梁 (30)4.3板 (34)1. 设计资料混凝土的强度等级为C30，梁纵筋采用HRB400，其余钢筋钢筋采用HRB335，板保护层厚度取20mm，梁保护层厚度取25；框架主梁截面取250*650，框架次梁截面取200*450，框架柱截面取400*400mm，层高取4000mm，楼板厚度取100mm，恒载取2.6552KN。

/mKN，活荷载取7.02/m由于楼盖体系是不参与抗震，与抗震设防烈度、抗震等级等无关，所以在pkpm 建模分析时，抗震设防烈度取6度，框架抗震等级取四级；四周墙支座的模拟：可以把填充墙简化为370宽的剪力墙，再在pkpm中把与墙相连的板支座改为简支。

结构布置如图1所示。

图1结构布置图2.横型建立2.1建立文件夹首先在电脑中建立文件夹“楼盖设计”，打开pkpm，在pkpm操作界面右下角点击“改变目录”，选择“楼盖设计”文件夹，点击确定2.2 建立轴网单击“建筑模型与荷载输入”，点击“应用”轴线输入---正交轴网，输入如下图尺寸，点击确定2.3 楼层定义楼层定义---柱布置---新建，在弹出的对话框中输入如下参数，再布置柱子楼层定义---主梁布置---新建，在弹出的对话框中输入如下参数，再布置主梁再画次梁轴线,首先点击轴线输入---平行直线，点击纵向轴线（最下面一根直线）的两个端点，在下面的命令栏中，复制间距与次数分别填写2200,8，如下图所示：楼层定义---次梁布置---选择200*450的梁截面，点击布置楼层定义---墙布置---新建，再点击布置，偏轴距离填写65mm则不修改）2.4 添加荷载荷载输入---楼面荷载---楼面恒载，在弹出的对话框中填写2.655，再用窗口模式框选楼面荷载，在弹出的对话框中填写7.0，再用窗口模式框选，点击保存按钮。

钢筋混凝土单向板肋梁楼盖课程设计计算书(总14页) -CAL-FENGHAL-(YICAI)-Company One 1■CAL-本页仅作为文档封面.使用请直接删除设计题目:钢筋混凝土单向板肋梁楼盖专业层次班级土木工程淮阴工学院混凝土结构基本原理实训课程课程名称：混凝土结构基本原理1131401127何卫忠2 0 16年1月钢筋混凝土单向板肋梁楼盖课程设计计算书1、设计资料1.1、楼面的活荷载标准值为6. OkN/m21. 2＞楼面面层用20mm I1?水泥砂浆抹面(y = 20KN/〃F),板底及梁用15mm 17石灰砂浆抹底(y = \1 KN /,梁板天花板混合砂浆抹灰15mm.1.3、材料选用：⑴、混凝土：C30(2)、钢筋：主梁及次梁受力筋用||级钢筋，板内及梁内的其它钢筋可以采用|级。

2、平面结构布置:2.1.确定主梁的跨度为6・0加,次梁的跨度为5・7g主梁每跨内布置两根次梁•板的跨度为2.0/»o楼盖结构布置图如下:p：II II ______ L _________ L… 一 77 ---- r ---------------- 「一一 II IIt i 11—— —1 — — — —1 — — — I ：H II」L== = =:r>-2:P ；1卜\\j Q5$楼面面层用20mm 厚水泥砂浆抹面0.02x20 = 0.480mm钢筋混0.08x25 = 2.0 kN / m2.2、 按高跨比条件，当h>±l = 50mm 时，满足刚度要求，可不验算挠度口对于工业建筑的楼盖 40板，要求hM80mm,取板厚h = 80mm2.3、 次梁的截面高度应满足 h 二（丄 ~ 2）L 二（317~475）mm,取 h 二 400mm 。

则 b 二（；~£）h 二121823（133 ~ 200）mm,取 b 二 200mm 。

2.4、 主梁的截面高度应该满足h 二（£ ~右儿二（429~750）mm,取h = 600mm c 则b 二（+ ~*）h 二 （200 ~ 300）mm,取 b 二 250mm o3、板的设计（按塑性内力重分布计算）：3.1、荷载计算：板的恒荷载标准值： 取lm 宽板带计算：1 IJ I / »1C0> IJ JI I ©H」L ==二二二 Jill___ll 川一 F? ii 」 ----楼盖结构布置图0.015x17 = 0.255 kN / m 15mm板底混合砂浆恒载:g k = 2.655 kN / m活载:q k = 6x 1 = 6 kN / m恒荷载分项系数取1.2 ；因为工业建筑楼盖且楼面活荷载标准值大于MkN/m,所以活荷载分项系数取1.3。

华中科技大学单向板肋梁楼盖计算书课程混凝土结构学院土木工程与力学学院专业土木工程（建工方向）班级1302姓名袁拥桃学号U201315565指导教师张先进目录一、设计资料 (1)二、结构布置 (1)三、板的设计 (2)1、板荷载计算 (2)2、板计算简图 (3)3、板弯矩设计值 (3)4、板正截面受弯承载力 (4)四、次梁设计 (4)1、次梁荷载计算 (4)2、次梁计算简图 (5)3、次梁内力计算 (5)4、次梁正截面受弯承载力 (5)5、次梁斜截面受剪承载力 (6)五、主梁设计 (7)1、主梁荷载计算 (7)2、主梁计算简图 (7)3、主梁内力计算 (8)4、主梁正截面受弯承载力计算 (9)5、主梁斜截面受剪承载力计算 (10)6、构造配筋计算 (10)六、绘制施工图 (11)1、结构平面布置图 (11)2、板配筋图 (12)3、次梁配筋图 (12)4、主梁配筋图 (12)轴线尺寸：1=6.6 m；2=6.0 m。

柱截面尺寸：b h=350mm × 350mm。

楼面面层： 30厚水磨石板底粉刷： 15厚混合砂浆楼面活荷载标准值：qk =7KN m/2混凝土强度等级： C30梁主筋级别：Ⅲ级(HRB400)其余钢筋级别：Ⅰ级(HPB300)二、结构布置1、柱网尺寸确定主梁的跨度为6.0m，次梁的跨度为6.6m，主梁每跨内布置两根次梁，板的跨度为6.0/3=2.0m。

2、板厚度（h）根据跨高比条件，板厚h≥l/40=2000/40=50mm，且对于对于工业建筑h不小于80mm，故取板厚h=80mm.3、次梁截面尺寸（b×h）根据刚度要求，h=l/18～l/12=6600/18～6600/12=367～550mm，取h=500mm，截面宽度b=h/3～h/2，取b=200mm。

4、主梁截面尺寸（b×h）根据刚度要求，h=l/15～l/10=6000/15～6000/10=400～600mm，取h=600mm，截面宽度b=h/3～h/2，取b=250mm。

钢筋混凝土单向板肋梁楼盖设计一.设计资料某多层内框架结构房屋二层建筑平面图如下(不含楼梯间)采用钢筋混凝土楼盖,ib/ic>4,楼面自上而下的做法:30mm厚水磨石面层,RC现浇板,板底粉刷15mm厚混合砂浆,板面活荷载标准值7 KN/m2.混凝土强度等级为C25,梁内受力主筋为HRB335().1其余采用HPB235级钢筋.环境类别为一类.二.楼盖的结构平面布置For personal use only in study and research; not for commercial use主梁横向布置,次梁纵向布置.主梁的跨度为5.9m,次梁的跨度为6.3m,主梁每跨内For personal use only in study and research; not for commercial use布置两根次梁,板的跨度为1965㎜,1970㎜,1965㎜.l 02/l 01=6.3/1.965=3.2,因此按单向板设计.按跨高比条件,要求板厚h≥1970/40=49㎜.对工业建筑的楼盖板,要求h≥80㎜,取板厚h=80㎜.次梁截面高度应满足h=l 0/18～l 0/12=6300/18～6300/12,考虑板面上作用的荷载较大,取h=450㎜.截面宽度取为b=200mm.主梁的截面高度取为l/12=5900/12=491,因荷载较大,取梁高h=600mm.截面宽度取为b=250mm.三. 板的设计(按考虑塑性内力重分布理论计算)1. 荷载计算钢筋混凝土重度：25KN/mm³. 水泥沙浆重度：20 KN/2m m . 混合砂浆重度：17 KN/mm³.C25混凝土：221/27.1,/9.11,0.1mm N f mm N f t c ===α HPB235钢筋：614.0,/2102==b y mm N f ξ HRB335钢筋：55.0,/3002==b y mm N f ξ板的恒荷载标准值30mm 厚水磨石面层: 0.65 KN/m 2 80mm 厚钢筋混凝土板: 0.08×25=2 KN/m 2 15mm 厚混合砂浆粉刷: 0.015×17=0.255 KN/m 2恒荷载标准值: g k =2.875 KN/m 2 活荷载标准值: q k =7 KN/m 2 可变荷载控制设计时设计值: 1.2×2.875+1.3×7=12.55 KN/m 2 恒荷载控制设计时设计值:1.35×2.875+1.3×7×0.7=10.251 KN/m 2 取可变荷载效应控制的组合 g=1.2×2.875=3.45 KN/m 2 q=1.3×7=9.1 KN/m 2总荷载设计值:g+q=3.45+9.1=12.55 KN/m 22. 计算简图板的尺寸如上图所示 确定计算跨度:边跨: l 01= l n +2h =1965－100－120+280=1785mm<1.025 l n =1788mm取l 01=1785mm中间跨: l 02= l n =1970－100－100=1770mm 取1m 宽板带为计算单元,计算简图如下图所示:3.弯矩计算1M =m KN l g q ⋅=⨯⨯=+635.3785.155.12111)(1112201 B M =m KN l g q ⋅-=⨯⨯-=+-635.3785.155.12111)(11122012M =m KN l g q ⋅=⨯⨯=+457.277.155.12161)(1612202Mc =m KN l g q ⋅-=⨯⨯-=+-808.277.155.12141)(14122023M =m KN l g q ⋅=⨯⨯=+444.2765.155.12161)(16122034.配筋计算板的截面有效高度mm h 6020800=-=轴线○2～○5之间的板带,内区格四周与梁整体连接,考虑板的内拱作用,2,3,C 截面的计算钢筋面积乘以0.8以考虑弯矩设计值的折减.各截面的配筋计算见表1,考虑塑性内力重分布要求满足216801000%27.0%,2.0%27.021027.145.045.0,35.0min =⨯⨯=>=⨯==<S y t A f f ρξ表1.板正截面承载力计算表@ 8 314@83146/8@1602466/8@160246@ 8 314@83146/8@1602466/8@160246四.次梁设计(按塑性内力重分布理论计算)1.荷载计算板传来的恒荷载设计值:mkN/7965.697.145.3=⨯次梁自重设计值: m kN /22.225)08.045.0(2.02.1=⨯-⨯⨯ 次梁两侧粉刷: 226.0172)08.045.0(015.02.1=⨯⨯-⨯⨯m kN / 恒荷载设计值m kN g /0165.9=,板传来活荷载设计值m kN q /927.1797.173.1=⨯⨯=, 总荷载设计值: m kN q g /944.26=+ 2. 计算简图 次梁尺寸如下图计算跨度:边跨:mm l n 605512512063001=--= mm l mm al l n n 62066055025.1025.161751206055201=⨯=<=+=+= 取mm l 617501=中间跨计算跨度等于主梁净距mm l 6050250630002=-= 次梁计算简图如图所示3.内力计算(1)弯矩计算1M =m KN l g q ⋅=⨯⨯=+399.93175.6944.26111)(1112201 B M =m KN l g q ⋅-=⨯⨯-=+-399.93175.6944.26111)(11122012M =m KN l g q ⋅=⨯⨯=+639.6105.6944.26161)(1612202Mc =m KN l g q ⋅-=⨯⨯-=+-444.7005.6944.26141)(1412202(2)剪力计算kNV l g q V kN l g q V kN l g q V kN l g q V C n C n B n B n A 656.89)(55.0656.8905.6944.2655.0)(55.0826.99175.6944.2660.0)(60.0871.74175.6944.2645.0)(45.02211-=-=+==⨯⨯=+=-=⨯⨯-=+-==⨯⨯=+=右右左4.配筋计算(1)正截面承载力计算正截面受弯承载力计算时,跨内按T 形截面计算,翼缘宽度f b 取下面二者中小者.)1.019.0415/80(19651765200201705.63130'''>===+=+==⨯==h h m m S b b m m l b f n f f取mm b f 1965'=.除支座B 截面纵向钢筋按两排布置外,其余截面均布置一排25C 混凝土,221/27.1,/9.11,0.1mm kN f mm kN f t c ===α,纵向钢筋采用HRB335钢,箍筋采用HPB235钢. 验算截面类型:mkN m kN h h h b f f ff c ⋅>⋅=-⨯⨯⨯⨯=-399.93505.701)2/80415(8019659.110.1)2('0''1α故跨中截面均属第一类T 形截面。

钢筋混凝土单向板肋梁楼盖课程设计计算书一、引言钢筋混凝土单向板肋梁楼盖是建筑结构中常见的一种楼盖形式。

本文将以某一具体工程为例，对该楼盖的课程设计进行计算和分析。

通过设计计算书的编写，旨在展示课程设计的全过程，并详细说明计算的基本原理和步骤。

二、工程参数1. 楼盖平面尺寸：长L = 10m，宽B = 8m；2. 楼盖厚度：h = 0.2m；3. 混凝土强度等级：C30；4. 钢筋等级：HRB400；5. 楼盖荷载：活荷载为3.0kN/m²，自重荷载为7.0kN/m²；6. 楼盖跨度：L = 10m，取较小值；7. 楼盖支座条件：四周边界固定，支承条件良好。

三、荷载计算1. 活荷载计算：根据设计规范，活荷载按照规定的荷载系数计算，具体计算过程略。

2. 自重荷载计算：楼盖自重荷载按照混凝土和钢筋的单位体积质量计算，具体计算过程略。

四、截面设计1. 验算截面高度：根据楼盖跨度和设计荷载，采用梁的截面验算方法，计算出截面高度h'；2. 钢筋设计：根据截面高度h'，计算出截面内钢筋面积As和纵向受力钢筋的配筋率ρ；3. 截面构造：根据设计要求，确定截面的具体构造形式，如矩形截面、T形截面等。

五、受力计算1. 弯矩计算：根据楼盖的受力分析，计算出各个截面的弯矩和剪力；2. 剪力设计：根据截面的承载能力和设计要求，计算出截面的抗剪承载力，并进行验算。

六、截面验算1. 弯矩验算：根据截面的受力情况，计算出截面的抗弯承载力，并进行验算；2. 剪力验算：根据截面的受力情况，计算出截面的抗剪承载力，并进行验算；3. 钢筋验算：根据钢筋的受力情况，计算出钢筋的抗拉承载力，并进行验算。

七、构造设计1. 确定楼盖板的厚度和钢筋的布置形式；2. 设计楼盖板的梁和板之间的连接方式，保证楼盖的整体稳定性；3. 设计楼盖板的边缘构造，如挡水条、防水层等。

八、总结通过本次课程设计的计算和分析，我们得到了钢筋混凝土单向板肋梁楼盖的设计参数、荷载计算、截面设计、受力计算、截面验算和构造设计等相关内容。

混凝土单向板肋梁楼盖设计
首先，进行楼盖荷载计算。

根据楼房的设计用途和使用要求，确定楼盖的荷载。

常见的楼盖荷载包括自重荷载、活荷载和防护荷载等。

其次，进行楼盖的布置设计。

根据楼盖的尺寸要求和结构空间限制，确定楼盖的布置形式。

一般情况下，采用矩形板和直交肋梁的布置形式。

然后，进行楼盖板的厚度设计。

根据楼盖的荷载和跨度要求，计算出楼盖板的最小厚度，满足楼盖的承载能力和刚度要求。

接下来，进行肋梁的设计。

根据楼盖板的厚度和跨度要求，计算出肋梁的尺寸和布置形式。

肋梁通常采用矩形或T形截面，其尺寸和布置要满足楼盖的承载能力和刚度要求。

然后，进行单向板和肋梁的配筋设计。

根据楼盖的荷载和施工要求，计算出单向板和肋梁的配筋数量和布置形式。

配筋要满足楼盖的抗弯和剪力要求。

最后，进行楼盖的施工及验收。

按照设计要求进行楼盖的施工，包括搭设模板、浇筑混凝土、养护等。

完成施工后，进行楼盖的验收，检查楼盖的尺寸、强度和平整度等是否符合设计要求。

总之，混凝土单向板肋梁楼盖设计是一项繁琐而重要的工作，需要综合考虑结构的承载能力、刚度及施工工艺等因素。

通过科学合理的设计和施工，可以保证楼盖的安全可靠性和使用寿命。

钢筋混凝土单向板肋梁楼盖课程设计计算书姓名：学号：班级：指导教师：一、设计资料1、楼面的可变荷载标准值为24.5/kN m 。

2、楼面做法：：（1）、楼面面层：水磨石地面2/65.0m kN（2）、钢筋混凝土现浇板：钢筋混凝土容重3/25m kN =γ（3）、平顶粉刷：2/25.0m kN 3、材料选用：（1）、混凝土：C20或C30（2）、钢筋：主梁及次梁受力筋用HRB400级钢筋，板内及梁内的其它钢筋可以采用HRB335级。

二、楼盖的结构平面布置1、主梁沿横向布置，次梁沿纵向布置。

确定主梁的跨度为6.6m ，次梁的跨度为5.4m ，主梁每跨内布置两根次梁，板的跨度为6.6/3 2.2m =，0201/ 6.6/2.23l l ==因此按单项板设计。

2、按高跨比条件，要求板厚2200/3073h mm ≥=，对于工业建筑的楼板，要求mm h 70≥，取板厚mm h 80=。

3、次梁的截面高度应满足1154005400~~(300~450)12181812h L mm mm ⎛⎫⎛⎫=== ⎪ ⎪⎝⎭⎝⎭，取450h mm =。

截面宽度取mm b 200=。

4、主梁的截面高度应该满足1166006600~~(440~660)8141510h L mm mm ⎛⎫⎛⎫=== ⎪ ⎪⎝⎭⎝⎭，600h mm =。

截面宽度取mm b 300=。

三、板的设计（按塑性内力重分布计算）3.1 荷载计算水磨石地面 20.65/kN m 80mm 钢筋混凝土板 20.0825 2.0/kN m ⨯= 平顶粉刷 20.25/kN m小计 永久荷载：22.9/k g kN m =可变荷载：24.51 4.5/k q kN m =⨯=永久荷载分项系数取1.2；因为工业建筑楼板的楼面可变荷载标准值大于2/0.4m kN ，所以可变荷载分项系数取1.3。

于是板的荷载设计值：永久荷载设计值：22.9 1.2 3.48/g kN m =⨯= 可变荷载设计值：24.5 1.2 5.4/q kN m =⨯=荷载总设计值：28.88/g q kN m +=，近似取为29.0/g q kN m +=3.2 板的计算简图’图 1 板的支承布置图按塑性内力重分布设计。

钢筋混凝土单向板肋梁楼盖课程设计计算书一、设计资料1、楼面的活荷载标准值为2/0.6m kN 。

2、楼面面层小瓷砖地面自重为20.55/kN m ，梁板底面混合砂浆抹灰15mm ，混合砂浆容重317/kN m γ=。

3、材料选用：C25混凝土，容重325/kN m γ=；主梁及次梁受力筋用HRB335级热轧钢筋，板内及梁内的其它钢筋可以采用HPB235级热轧钢筋。

二、结构平面布置1、确定主梁的跨度为m 3.6，次梁的跨度为m 7.5，主梁每跨内布置两根次梁，板的跨度为m 1.2。

楼盖结构平面布置图1所示。

2、按高跨比条件，对于两端连续的单向板，当mm l h 552100401401=⨯=≥时，满足刚度要求，一般不必作使用阶段的挠度和裂缝宽度验算。

对于民用建筑的楼板，要求mm h 60≥，取板厚mm h 70=。

3、次梁的截面高度应满足mm mm L h )475317(185700_125700181_121--=⎪⎭⎫⎝⎛=⎪⎭⎫ ⎝⎛=，取mm h 400=。

截面宽度mm mm h b )200134(3400_240031_21-=⎪⎭⎫⎝⎛=⎪⎭⎫ ⎝⎛=，取mm b 200=。

4、主梁的截面高度应该满足mm mm L h )630420(156300_106300151_101-=⎪⎭⎫⎝⎛=⎪⎭⎫ ⎝⎛=，mm h 600=。

截面宽度，取mm b 250=。

图 1 楼盖结构平面布置图三、板的设计（按塑性内力重分布计算）3.1 荷载计算板的恒荷载标准值(取1m 宽板带计算)：小瓷砖地面 0.5510.55/kN m ⨯= mm 70钢筋混凝土板 m kN /75.112507.0=⨯⨯ mm 15板底混合砂浆 0.0151710.255/kN m ⨯⨯= 小计 恒荷载：m kN g k /555.2=活荷载：m kN q k /616=⨯=恒荷载分项系数取 1.2；民用建筑楼板的楼面活荷载分项系数取1.4。

钢筋混凝土单向板肋梁楼盖课程设计钢筋混凝土单向板肋梁楼盖是一种常见的建筑构件，所用材料质量良好，受力特性稳定，在现代建筑结构中有着广泛的应用。

本文以钢筋混凝土单向板肋梁楼盖的课程设计为主题，总结和分析钢筋混凝土单向板肋梁楼盖的构造原理、施工方法及其分析，为建筑结构中此类构件的设计提供参考。

一、钢筋混凝土单向板肋梁楼盖构造原理钢筋混凝土单向板肋梁楼盖由梁、柱、肋板和楼盖组成，中间的梁是支承楼盖的支撑构件，而柱是支承梁的柱，楼盖主要用于形成房屋顶部的屋面，肋板是梁和楼盖之间的平衡器，它们一般采用钢筋混凝土结构，在构造中，钢筋与混凝土所形成的共同单元，得以最大程度的利用结构材料的力学性能。

二、钢筋混凝土单向板肋梁楼盖施工方法1.钢筋混凝土单向板肋梁楼盖施工前，应对梁、肋板、楼盖进行满足要求的计算，图纸设计等。

2.检查材料的质量，确保材料的质量达到规定的标准。

3.组装梁，焊接完成，加固更加稳定。

4.安装肋板，钻孔，焊接完成。

5.安装楼盖，完成封闭。

6.完成水泥浇筑，形成完整的钢筋混凝土单向板肋梁楼盖。

三、钢筋混凝土单向板肋梁楼盖力学分析1.算梁的抗弯承载力：采用矩形截面，结合最大弯矩原理和弹性理论计算梁的抗弯承载力。

2.算肋板的抗压及抗拉承载力：采用快速分层法计算肋板的抗压及抗拉承载力。

3.算楼盖的抗压承载力：采用有限元计算方法，根据楼盖的结构形式和材料性质，进行局部分析和整体分析，确定其承载能力。

四、结论1.筋混凝土单向板肋梁楼盖是一种常见的建筑构件，具有良好的材料质量和受力性能，有着广泛的应用。

2.施工中，应充分考虑原材料的质量、构造原理、施工方法以及力学分析等多方面，确保钢筋混凝土单向板肋梁楼盖的安全可靠。

本文总结了钢筋混凝土单向板肋梁楼盖的构造原理、施工方法及其力学分析，为该类结构的设计提供参考，以期能够更好的为建筑结构的安全可靠性提供保障。
