金属箔式应变片――单臂电桥性能实验

竭诚为您提供优质文档/双击可除单臂电桥性能实验报告篇一：单臂电桥性能实验报告实验一金属箔式应变片——单臂电桥性能实验一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：?R/R?K?式中?R/R为电阻丝电阻的相对变化，K为应变灵敏系数，为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位的受力状态变化，电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。

单臂电桥输出电压uo1?eK?/4。

三、需用器件与单元：应变式传感器实验模块、应变式传感器、砝码、数显表、±15V电源、±4V电源、万用表（自备）。

四、实验步骤：1、根据图1-1应变式传感器已装于应变传感器模块上。

传感器中各应变片已接入模块的左上方的R1、R2、R3、R4。

加热丝也接于模块上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值为50Ω左右。

图1-1应变式传感器安装示意图2、接入模块电源±15V（从主控箱引入），检查无误后，合上主控箱电源开关，将实验模块调节增益电位器Rw3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正、负输入端与地短接，输出端与主控箱面板上的数显表电压输入端Vi相连，调节实验模块上调零电位器Rw4，使数显表显示为零（数显表的切换开关打到2V档）。

关闭主控箱电源。

3、将应变式传感器的其中一个应变片R1（即模块左上方的R1）接入电桥作为一个桥臂与R5、R6、R7接成直流电桥（R5、R6、R7模块内已连接好），接好电桥调零电位器Rw1，接上桥路电源±4V（从主控箱引入）如图1-2所示。

检查接线无误后，合上主控箱电源开关。

调节Rw1，使数显表显示为零。

图1-2应变式传感器单臂电桥实验接线图4、在电子秤上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表值，直到500g（或200g）砝码加完。

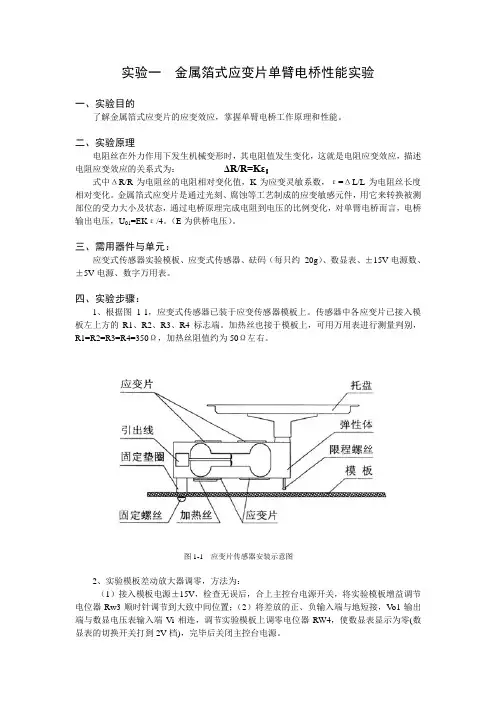

实验一金属箔式应变片单臂电桥性能实验一、实验目的了解金属箔式应变片的应变效应，掌握单臂电桥工作原理和性能。

二、实验原理电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε；式中ΔR/R为电阻丝的电阻相对变化值，K为应变灵敏系数，ε=ΔL/L为电阻丝长度相对变化。

金属箔式应变片是通过光刻、腐蚀等工艺制成的应变敏感元件，用它来转换被测部位的受力大小及状态，通过电桥原理完成电阻到电压的比例变化，对单臂电桥而言，电桥输出电压，U01=EKε/4。

（E为供桥电压）。

三、需用器件与单元：应变式传感器实验模板、应变式传感器、砝码（每只约20g）、数显表、±15V电源数、±5V电源、数字万用表。

四、实验步骤：1、根据图1-1，应变式传感器已装于应变传感器模板上。

传感器中各应变片已接入模板左上方的R1、R2、R3、R4标志端。

加热丝也接于模板上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值约为50Ω左右。

图1-1 应变片传感器安装示意图2、实验模板差动放大器调零，方法为：（1）接入模板电源±15V，检查无误后，合上主控台电源开关，将实验模板增益调节电位器Rw3顺时针调节到大致中间位置；（2）将差放的正、负输入端与地短接，V o1输出端与数显电压表输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)，完毕后关闭主控台电源。

3、参考图1-2接入传感器，将应变式传感器的其中一个应变片R1接入电桥作为一个桥臂，它与R5、R6、R7接成直流电桥(R5、R6、R7在模块内已连接好)，检查接线无误后，合上主控台电源开关，用数字万用表测量主控台到应变式传感器模块上的±5V、±15V电压值是否稳定？若电压波动值大于10mV，应反复拔插相应的电源连接线，直至电压稳定，不再波动为止，然后粗调节Rw1，再细调RW4使数显表显示为零。

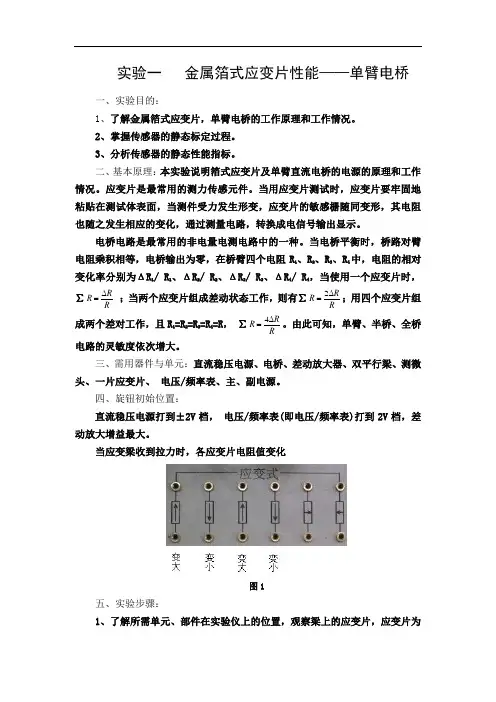

实验一金属箔式应变片性能一单臂电桥（998 B型）一、实验目的了解金属箔式应变片，单臂单桥的工作原理和工作情况。

二、实验仪器CSY型-998A传感器系统实验仪(直流稳压电源、电桥、差动放大器、双平行梁、测微头、一片应变片、F/V表、主、副电源)。

旋钮初始位置：直流稳压电源打到±2V档，F/V表打到2V档，差动放大增益最大。

三、实验原理本实验说明箔式应变片及单臂直流电桥的电源的原理和工作情况。

应变片是最常用的测力传感元件。

当用应变片测试时，应变片要牢固地粘贴在测试体表面，当测件受力发生形变，应变片的敏感栅随同变形，其电阻也随之发生相应的变化，通过测量电路，转换成电信号输出显示。

电桥电路是最常用的非电量电测电路中的一种，当电桥平衡时，桥路对臂电阻乘积相等，电桥输出为零，在桥臂四个电阻R1、R2、R3、R4中，电阻的相对变化率分别为ΔR1/R1、ΔR2/R2、ΔR3/R3、ΔR4/R4，当使用一个应变片时，ΣR =ΔR/R；当二个应变片组成差动状态工作，则有ΣR =2ΔR/ R；用四个应变片组成二个差对工作，且R1=R2=R3=R4，ΣR =4ΔR/ R；由此可知，单臂、半桥、全桥电路的灵敏度依次增大。

四、实验内容1、了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，应变片为棕色衬底箔式结构小方薄片。

上下二片梁的外表面各贴二片受力应变片和一片补偿应变片，测微头在双平行梁前面的支座上，可以上、下、前、后、左、右调节。

2、将差动放大器调零：用连线将差动放大器的正（+）、负（-）、地短接。

将差动放大器的输出端与F/V表的输入插口Vi相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使F/V表显示为零，关闭主、副电源。

3、根据图1-1接线。

R 1、R 2、R 3为电桥单元的固定电阻；Rx= R 4为应变片。

将稳压电源的切换开关置±4 V 档，F/V 表置20V 档。

1实验(一)金属箔式应变片性能-单臂电桥
金属箔式应变片是一种检测应变的设备，它可以测量在物体表面的微小的变形，以此
作为绘制应力应变的数据源。

它的基本原理是所测量的物体表面会发生变形，随之介质
（金属）会形成一个电容，从而用电容的变化来反应物体表面变形的程度，从而用来检测
应力和形变。

金属箔式应变片常用于测量应变等物理量。

单臂电桥测量应变片的特点是它可以测量
微小的电阻变化值。

在使用单臂电桥测量应变片时，由于应变片材料中存在着金属箔，可
以使得箔片电阻匹配单臂电桥，也可以消除外部干扰。

金属箔片是电路负载的一种元器件，它可以完成不同的测量，检测电阻变化。

为了测量微小的电阻，要求金属箔的材料非常薄，这样能够得到更精确的测量结果。

在使用金属箔式应变片的测量过程中，要求被测物体弯曲的幅度越小越好，这样可以
更好地达到更精确的测量结果，同时测量时间也会更短。

此外，为了准确测量应变片，在
装配时也要十分谨慎，为了避免出现短路或漏电等问题，在大多数情况下，专业的技术人
员会配合单臂电桥的调试工作，保证安装的牢固可靠。

总的来说，金属箔式应变片可以用来测量物体表面的小变形，是重力加载、压力加载、风压加载和扭转加载等因素变形分析的首选应变测试仪器。

单臂电桥测量应变片具有测量
结果精准灵敏、成本低、操作方便和测量过程简单等优点，在微小变形测量方面应用广泛，是一种成熟且可靠的应力应变测量工具。

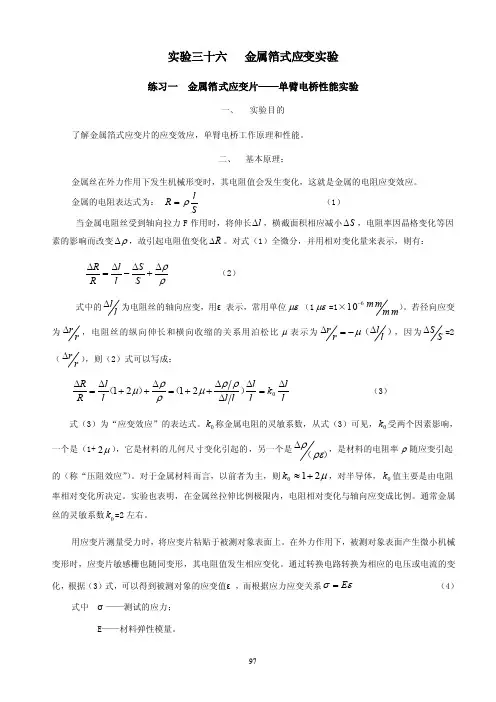

实验三十六 金属箔式应变实验练习一 金属箔式应变片——单臂电桥性能实验一、 实验目的了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

二、 基本原理：金属丝在外力作用下发生机械形变时，其电阻值会发生变化，这就是金属的电阻应变效应。

金属的电阻表达式为： SlR ρ= （1） 当金属电阻丝受到轴向拉力F 作用时，将伸长l ∆，横截面积相应减小S ∆，电阻率因晶格变化等因素的影响而改变ρ∆，故引起电阻值变化R ∆。

对式（1）全微分，并用相对变化量来表示，则有：ρρ∆+∆-∆=∆S S l l R R （2） 式中的ll ∆为电阻丝的轴向应变，用ε表示，常用单位με（1με=1×m mm m610-）。

若径向应变为r r∆，电阻丝的纵向伸长和横向收缩的关系用泊松比μ表示为）（l l r r∆-=∆μ，因为SS ∆=2（rr ∆），则（2）式可以写成：llk l l l l l l R R ∆=∆∆∆++=∆++∆=∆02121）（）（ρρμρρμ （3） 式（3）为“应变效应”的表达式。

0k 称金属电阻的灵敏系数，从式（3）可见，0k 受两个因素影响，一个是（1+μ2），它是材料的几何尺寸变化引起的，另一个是）（ρερ∆，是材料的电阻率ρ随应变引起的（称“压阻效应”）。

对于金属材料而言，以前者为主，则μ210+≈k ，对半导体，0k 值主要是由电阻率相对变化所决定。

实验也表明，在金属丝拉伸比例极限内，电阻相对变化与轴向应变成比例。

通常金属丝的灵敏系数0k =2左右。

用应变片测量受力时，将应变片粘贴于被测对象表面上。

在外力作用下，被测对象表面产生微小机械变形时，应变片敏感栅也随同变形，其电阻值发生相应变化。

通过转换电路转换为相应的电压或电流的变化，根据（3）式，可以得到被测对象的应变值ε，而根据应力应变关系εσE = （4）式中 ζ——测试的应力； E ——材料弹性模量。

可以测得应力值ζ。

通过弹性敏感元件，将位移、力、力矩、加速度、压力等物理量转换为应变，因此可以用应变片测量上述各量，从而做成各种应变式传感器。

南京信息工程大学传感器实验实习报告实验实习名称金属箔式应变片单臂电桥性能实验实验实习日期 12.2得分指导老师系专业班级姓名学号实验目的：了解金属箔式应变片的应变效应;单臂电桥工作原理和性能..实验内容：基本原理：电阻丝在外力作用下发生机械变形时;其电阻值发生变化;这就是电阻应变效应;描述电阻应变效应的关系式为：ΔR／R＝K ε式中：ΔR／R为电阻丝电阻相对变化;K为应变灵敏系数;ε=ΔL/L为电阻丝长度相对变化..金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件;通过它转换被测部位受力状态变化..电桥的作用完成电阻到电压的比例变化;电桥的输出电压反映了相应的受力状态..对单臂电桥= EKε/4..输出电压 Uo1需用器件与单元：主机箱±4V、±15V、电压表、应变式传感器实验模板、托盘、砝码、41位数显万用表自备..2图1 应变片单臂电桥性能实验安装、接线示意图实验步骤：应变传感器实验模板说明：实验模板中的R1、R2、R3、R4为应变片;没有文字标记的5个电阻符号下面是空的;其中4个组成电桥模型是为实验者组成电桥方便而设;图中的粗黑曲线表示连接线..1、根据图1〔应变式传感器电子秤传感器已装于应变传感器模板上..传感器中4片应变片和加热电阻已连接在实验模板左上方的R1、R2、R3、R4和加热器上..传感器左下角应变片为R1；右下角为R2；右上角为R3；左上角为R4..当传感器托盘支点受压时;R1、R3阻值增加;R2、R4阻值减小;可用四位半数显万用进行测量判别..常态时应变片阻值为350Ω;加热丝电阻值为50Ω左右..〕安装接线..2、放大器输出调零：将图1实验模板上放大器的两输入端口引线暂时脱开;再用导线将两输入端短接Vi ＝0；调节放大器的增益电位器RW3大约到中间位置先逆时针旋到底;再顺时针旋转2圈；将主机箱电压表的量程切换开关打到2V档;合上主机箱电源开关；调节实验模板放大器的调零电位器RW4;使电压表显示为零..3、应变片单臂电桥实验：拆去放大器输入端口的短接线;将暂时脱开的引线复原见图1接线图..调节实验模板上的桥路平衡电位器RW1;使主机箱电压表显示为零；在应变传感器的托盘上放置一只砝码;读取数显表数值;依次增加砝码和读取相应的数显表值;直到200g或500 g砝码加完..记下实验结果填入表1画出实验曲线..实验结果：表1重量g20406080100120 140160180200电压mv481419232832384247特性曲线4、根据表1计算系统灵敏度S＝ΔU/ΔWΔU输出电压变化量;ΔW重量变化量和非线性误差δ;×100％=2/200x100%=1%解：S=200/47=4.225g/mv δ=Δm/yFSδ=Δm/y×100％式中Δm为输出值多次测量时为平均值与拟合直线的最FS大偏差：y满量程输出平均值;此处为200g或500g..实验完毕;关闭电源FS。

金属箔式应变片性能单臂电桥实验报告一、实验目的1. 通过金属箔式应变片单臂电桥实验，学习如何使用应变片进行测量；2. 掌握单臂电桥测量电阻的方法；3. 分析电桥测量误差，为提高测量精度提供基础。

二、实验原理1. 金属箔式应变片金属箔式应变片是一种材料表面加贴细小金属箔片的应变测量元件。

其基本原理是应变预应力引起的电阻变化，即金属箔在受力后，电阻随着应变量的改变而产生变化。

金属箔式应变片常用于测量应变和受力。

2. 单臂电桥单臂电桥是一种测量电阻的电桥，由电源、电桥电阻、待测电阻和检流计组成。

其基本原理是利用电流经过电桥时，经过待测电阻后在检流计处产生的电压大小来间接测量电阻的大小。

三、实验步骤1. 准备工作：将金属箔式应变片加载到机械压力测试平台上，调整相应参数并进行预热；2. 将电桥电路组装好，确保电源、检流计的连接正确无误；3. 调整电桥电阻使电路达到平衡状态；4. 施加一定的荷载，通过对应变不同的金属箔电阻值变化的测量，计算应变值；5. 多次重复测量，获得稳定可靠的数据。

四、实验结果及分析1. 多次测量获得的应变数据分别如下：0.0012，0.0013，0.0011；2. 将上述测量数据平均后计算得到平均应变值为0.0012；3. 分析误差：在实际测量中，应变片到载荷的变形以及电器元件的误差都会对测量产生一定的影响。

若误差过大，将会对测量结果产生较大的影响，因此在实验中应尽力减小误差。

五、实验结论与思考通过金属箔式应变片单臂电桥实验，我们掌握了应变片的应用技能以及单臂电桥的测量原理，学习了如何通过电桥实验获得待测电阻的精确值，同时深入了解了误差分析和优化的相关原理方法。

通过这次实验，我们加深了对电子电路基础知识的理解和应用，并提高了实验操作和数据分析的能力水平。

实验1 金属箔式应变片――单臂电桥性能实验一、实验目的：1、了解金属箔式应变片的应变效应2、单臂电桥工作原理和性能。

二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中ΔR／R为电阻丝电阻相对变化，K为应变灵敏系数,ε=Δl/l为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。

，对单臂电桥输出电压U o1= EKε/4。

三、需用器件与单元：应变式传感器实验模板、应变式传感器－电子秤、砝码、数显表、±15V电源、±4V 电源、万用表（自备）。

四、实验步骤：1、根据图（1－1）应变式传感器（电子秤）已装于应变传感器模板上。

传感器中各应变片已接入模板的左上方的R1、R2、R3、R4。

加热丝也接于模板上，可用万用表进行测量判别，R 1＝R2＝R3＝R4＝350Ω，加热丝阻值为50Ω左右图1－1 应变式传感器安装示意图2、接入模板电源±15V（从主控台引入），检查无误后，合上主控台电源开关，将实验模板调节增益电位器R W3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正负输入端与地短接，输出端与主控台面板上数显表输入端V i相连，调节实验模板上调零电位器R W4，使数显表显示为零（数显表的切换开关打到2V 档）。

关闭主控箱电源（注意：当R w3、R w4的位置一旦确定，就不能改变。

一直到做完实验为止）。

3、将应变式传感器的其中一个电阻应变片R1（即模板左上方的R1）接入电桥作为一个桥臂与R5、R6、R7接成直流电桥（R5、R6、R7模块内已接好），接好电桥调零电位器R W1，接上桥路电源±4V（从主控台引入）如图1－2所示。

检查接线无误后，合上主控台电源开关。

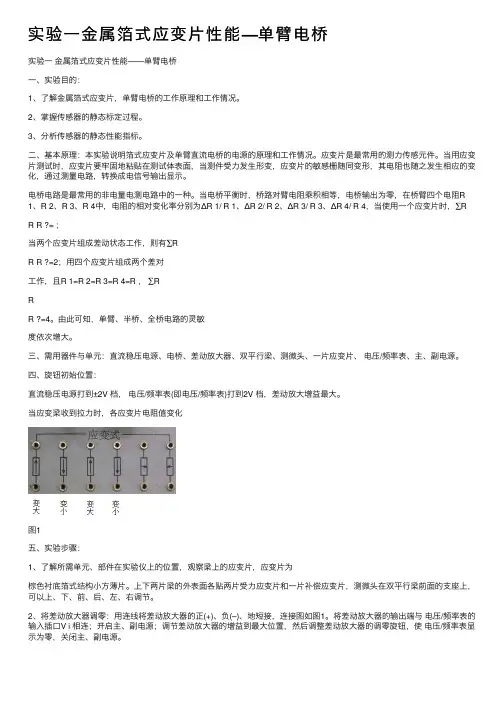

实验⼀⾦属箔式应变⽚性能—单臂电桥实验⼀⾦属箔式应变⽚性能——单臂电桥⼀、实验⽬的：1、了解⾦属箔式应变⽚，单臂电桥的⼯作原理和⼯作情况。

2、掌握传感器的静态标定过程。

3、分析传感器的静态性能指标。

⼆、基本原理：本实验说明箔式应变⽚及单臂直流电桥的电源的原理和⼯作情况。

应变⽚是最常⽤的测⼒传感元件。

当⽤应变⽚测试时，应变⽚要牢固地粘贴在测试体表⾯，当测件受⼒发⽣形变，应变⽚的敏感栅随同变形，其电阻也随之发⽣相应的变化，通过测量电路，转换成电信号输出显⽰。

电桥电路是最常⽤的⾮电量电测电路中的⼀种。

当电桥平衡时，桥路对臂电阻乘积相等，电桥输出为零，在桥臂四个电阻R 1、R 2、R 3、R 4中，电阻的相对变化率分别为ΔR 1/ R 1、ΔR 2/ R 2、ΔR 3/ R 3、ΔR 4/ R 4，当使⽤⼀个应变⽚时，∑R R R ?= ；当两个应变⽚组成差动状态⼯作，则有∑RR R ?=2；⽤四个应变⽚组成两个差对⼯作，且R 1=R 2=R 3=R 4=R ， ∑RRR ?=4。

由此可知，单臂、半桥、全桥电路的灵敏度依次增⼤。

三、需⽤器件与单元：直流稳压电源、电桥、差动放⼤器、双平⾏梁、测微头、⼀⽚应变⽚、电压/频率表、主、副电源。

四、旋钮初始位置：直流稳压电源打到±2V 档，电压/频率表(即电压/频率表)打到2V 档，差动放⼤增益最⼤。

当应变梁收到拉⼒时，各应变⽚电阻值变化图1五、实验步骤：1、了解所需单元、部件在实验仪上的位置，观察梁上的应变⽚，应变⽚为棕⾊衬底箔式结构⼩⽅薄⽚。

上下两⽚梁的外表⾯各贴两⽚受⼒应变⽚和⼀⽚补偿应变⽚，测微头在双平⾏梁前⾯的⽀座上，可以上、下、前、后、左、右调节。

2、将差动放⼤器调零：⽤连线将差动放⼤器的正(+)、负(–)、地短接，连接图如图1。

将差动放⼤器的输出端与电压/频率表的输⼊插⼝V i 相连；开启主、副电源；调节差动放⼤器的增益到最⼤位置，然后调整差动放⼤器的调零旋钮，使电压/频率表显⽰为零，关闭主、副电源。

金属箔式应变片单臂电桥性能实验实验说明本实验旨在通过金属箔式应变片单臂电桥性能实验，研究电桥电路中各元件间的关系，探究电阻的特性，进一步探究应变片的工作原理并且熟悉应变测量方法。

此外，本实验还将研究如何使用电桥进行精密测量。

实验原理单臂电桥，也被称为无支艺电桥，由一个已知阻值的电阻R和一个未知电阻R1构成。

它的基本原理是，将一个电阻R分配给两个不同的分支，使得其分配到有外力作用的应变片分支的反向热电信号和环境温度变化的电动势的影响相互抵消，从而产生一个感到应变片的应变反应信号。

为了使电桥的输出接近于0，可以通过调节电阻R的数值来确定电桥失配电阻R1未知数的大小。

因此，单臂电桥通常用于测量很小的电阻值和形状不规则的物体的应变值。

在本实验中，我们使用金属箔式应变片作为测量对象。

金属箔式应变片是一种能够反映物体应变状态的材料。

在物体发生形变时，应变片会随之发生微小的变形，从而改变电阻。

这种特性可以被用来制作应变检测器，如应变计。

应变计的应用范围非常广泛，比如用于测量建筑物的位移和金属结构的应力变化等。

实验材料和仪器1. 金属箔式应变片2. 八个10kΩ电阻3. 成品提供电桥电路板4. 万用表5. 直流电源单元实验步骤1. 根据电桥电路板上的布置图连接电桥电路。

接线过程如下所示：a. 将电阻1-4固定在电路板上b. 在电路板的中央位置放置Msp（金属箔式应变片）。

c. 用导线连接电路板上的两个端点，将万用表设置为电阻测试模式，在电路板上测量电桥的失配电阻R1。

d. 调整电阻R的数值使得万用表的读数最小。

如果万用表的读数仍然不为0，则通过调整电源电压的数值进行微调。

2. 在电路板上记录测量结果，并记录Msp上施加的应变值。

3. 重复步骤1和步骤2，至少连续测量10组数据。

结果分析在本实验中，通过分析电桥电路板上的布置图，我们成功地搭建了金属箔式应变片单臂电桥电路，并使用万用表和直流电源单元来测试电桥的响应情况。

实验一 金属箔式应变片性能——单臂电桥一、实验目的：1、了解金属箔式应变片，单臂电桥的工作原理和工作情况。

2、掌握传感器的静态标定过程。

3、分析传感器的静态性能指标。

二、基本原理：本实验说明箔式应变片及单臂直流电桥的电源的原理和工作情况。

应变片是最常用的测力传感元件。

当用应变片测试时，应变片要牢固地粘贴在测试体表面，当测件受力发生形变，应变片的敏感栅随同变形，其电阻也随之发生相应的变化，通过测量电路，转换成电信号输出显示。

电桥电路是最常用的非电量电测电路中的一种。

当电桥平衡时，桥路对臂电阻乘积相等，电桥输出为零，在桥臂四个电阻R 1、R 2、R 3、R 4中，电阻的相对变化率分别为ΔR 1/ R 1、ΔR 2/ R 2、ΔR 3/ R 3、ΔR 4/ R 4，当使用一个应变片时，∑R R R ∆=；当两个应变片组成差动状态工作，则有∑RRR ∆=2；用四个应变片组成两个差对工作，且R 1=R 2=R 3=R 4=R ， ∑RRR ∆=4。

由此可知，单臂、半桥、全桥电路的灵敏度依次增大。

三、需用器件与单元：直流稳压电源、电桥、差动放大器、双平行梁、测微头、一片应变片、 电压/频率表、主、副电源。

四、旋钮初始位置：直流稳压电源打到±2V 档， 电压/频率表(即电压/频率表)打到2V 档，差动放大增益最大。

当应变梁收到拉力时，各应变片电阻值变化图1五、实验步骤：1、了解所需单元、部件在实验仪上的位置，观察梁上的应变片，应变片为棕色衬底箔式结构小方薄片。

上下两片梁的外表面各贴两片受力应变片和一片补偿应变片，测微头在双平行梁前面的支座上，可以上、下、前、后、左、右调节。

2、将差动放大器调零：用连线将差动放大器的正(+)、负(–)、地短接，连接图如图1。

将差动放大器的输出端与电压/频率表的输入插口Vi相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮，使电压/频率表显示为零，关闭主、副电源。

竭诚为您提供优质文档/双击可除单臂电桥性能实验报告篇一：单臂电桥性能实验报告实验一金属箔式应变片——单臂电桥性能实验一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：?R/R?K?式中?R/R为电阻丝电阻的相对变化，K为应变灵敏系数，为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位的受力状态变化，电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。

单臂电桥输出电压uo1?eK?/4。

三、需用器件与单元：应变式传感器实验模块、应变式传感器、砝码、数显表、±15V电源、±4V电源、万用表（自备）。

四、实验步骤：1、根据图1-1应变式传感器已装于应变传感器模块上。

传感器中各应变片已接入模块的左上方的R1、R2、R3、R4。

加热丝也接于模块上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值为50Ω左右。

图1-1应变式传感器安装示意图2、接入模块电源±15V（从主控箱引入），检查无误后，合上主控箱电源开关，将实验模块调节增益电位器Rw3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正、负输入端与地短接，输出端与主控箱面板上的数显表电压输入端Vi相连，调节实验模块上调零电位器Rw4，使数显表显示为零（数显表的切换开关打到2V档）。

关闭主控箱电源。

3、将应变式传感器的其中一个应变片R1（即模块左上方的R1）接入电桥作为一个桥臂与R5、R6、R7接成直流电桥（R5、R6、R7模块内已连接好），接好电桥调零电位器Rw1，接上桥路电源±4V（从主控箱引入）如图1-2所示。

检查接线无误后，合上主控箱电源开关。

调节Rw1，使数显表显示为零。

图1-2应变式传感器单臂电桥实验接线图4、在电子秤上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表值，直到500g（或200g）砝码加完。

金属箔式应变片单臂电桥性能实验报告集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）南京信息工程大学传感器实验(实习)报告实验(实习)名称金属箔式应变片单臂电桥性能实验实验(实习)日期12.2得分指导老师系专业班级姓名学号实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

实验内容：基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR ／R＝Kε式中：ΔR／R为电阻丝电阻相对变化，K为应变灵敏系数,ε=ΔL/L为电阻丝长度相对变化。

金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化。

电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状= EKε/4。

态。

对单臂电桥输出电压 Uo1需用器件与单元：主机箱(±4V、±15V、电压表)、应变式传感器实验模板、托盘、砝码、41位数显万用表（自备）。

2图1 应变片单臂电桥性能实验安装、接线示意图实验步骤：应变传感器实验模板说明：实验模板中的R1、R2、R3、R4为应变片，没有文字标记的5个电阻符号下面是空的，其中4个组成电桥模型是为实验者组成电桥方便而设，图中的粗黑曲线表示连接线。

1、根据图1〔应变式传感器（电子秤传感器）已装于应变传感器模板上。

传感器中4片应变片和加热电阻已连接在实验模板左上方的R1、R2、R3、R4和加热器上。

传感器左下角应变片为R1；右下角为R2；右上角为R3；左上角为R4。

当传感器托盘支点受压时，R1、R3阻值增加，R2、R4阻值减小，可用四位半数显万用进行测量判别。

常态时应变片阻值为350Ω，加热丝电阻值为50Ω左右。

〕安装接线。

2、放大器输出调零：将图1实验模板上放大器的两输入端口引线暂时脱开，再用导线将两输入端短接(Vi ＝0)；调节放大器的增益电位器RW3大约到中间位置(先逆时针旋到底，再顺时针旋转2圈)；将主机箱电压表的量程切换开关打到2V档，合上主机箱电源开关；调节实验模板放大器的调零电位器RW4，使电压表显示为零。

实验一 金属箔式应变片——单臂电桥性能实验一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：εK R R =∆/式中R R /∆为电阻丝电阻的相对变化，K 为应变灵敏系数，l l /∆=ε为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位的受力状态变化，电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。

单臂电桥输出电压U O14/εEK =。

三、需用器件与单元：应变式传感器实验模块、应变式传感器、砝码、数显表、±15V 电源、±4V 电源、万用表（自备）。

四、实验步骤：1、根据图1-1应变式传感器已装于应变传感器模块上。

传感器中各应变片已接入模块的左上方的R 1、R2、R3、R 4。

加热丝也接于模块上，可用万用表进行测量判别，R 1= R 2= R 3= R 4=350Ω，加热丝阻值为50Ω左右。

2、接入模块电源±15V （从主控箱引入），检查无误后，合上主控箱电源开关，将实验模块调节增益电位器Rw 3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正、负输入端与地短接，输出端与主控箱面板上的数显表电压输入端Vi 相连，调节实验模块上调零电位器Rw 4，使数显表显示为零（数显表的切换开关打到2V 档）。

关闭主控箱电源。

图1-1 应变式传感器安装示意图3、将应变式传感器的其中一个应变片R 1（即模块左上方的R 1）接入电桥作为一个桥臂与R 5、R 6、R 7接成直流电桥（R 5、R 6、R 7模块内已连接好），接好电桥调零电位器Rw 1，接上桥路电源±4V （从主控箱引入）如图1-2所示。

检查接线无误后，合上主控箱电源开关。

调节Rw 1，使数显表显示为零。

实验一 金属箔式应变片性能——单臂电桥一、实验目的：1、了解金属箔式应变片，单臂电桥的工作原理和工作情况。

2、掌握传感器的静态标定过程。

3、分析传感器的静态性能指标。

二、基本原理：本实验说明箔式应变片及单臂直流电桥的电源的原理和工作情况。

应变片是最常用的测力传感元件。

当用应变片测试时，应变片要牢固地粘贴在测试体表面，当测件受力发生形变，应变片的敏感栅随同变形，其电阻也随之发生相应的变化，通过测量电路，转换成电信号输出显示。

电桥电路是最常用的非电量电测电路中的一种。

当电桥平衡时，桥路对臂电阻乘积相等，电桥输出为零，在桥臂四个电阻R 1、R 2、R 3、R 4中，电阻的相对变化率分别为ΔR 1/ R 1、ΔR 2/ R 2、ΔR 3/ R 3、ΔR 4/ R 4，当使用一个应变片时，∑R R R ∆=；当两个应变片组成差动状态工作，则有∑RR R ∆=2；用四个应变片组成两个差对工作，且R 1=R 2=R 3=R 4=R ， ∑RRR ∆=4。

由此可知，单臂、半桥、全桥电路的灵敏度依次增大。

三、需用器件与单元：直流稳压电源、电桥、差动放大器、双平行梁、测微头、一片应变片、 电压/频率表、主、副电源。

四、旋钮初始位置：直流稳压电源打到±2V 档， 电压/频率表(即电压/频率表)打到2V 档，差动放大增益最大。

当应变梁收到拉力时，各应变片电阻值变化图1五、实验步骤：1、了解所需单元、部件在实验仪上的位置，观察梁上的应变片，应变片为棕色衬底箔式结构小方薄片。

上下两片梁的外表面各贴两片受力应变片和一片补偿应变片，测微头在双平行梁前面的支座上，可以上、下、前、后、左、右调节。

2、将差动放大器调零：用连线将差动放大器的正(+)、负(–)、地短接，连接图如图1。

将差动放大器的输出端与电压/频率表的输入插口V i相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮，使电压/频率表显示为零，关闭主、副电源。

实验一 金属箔式应变片性能——单臂电桥一、实验目的：1、了解金属箔式应变片，单臂电桥的工作原理和工作情况。

2、掌握传感器的静态标定过程。

3、分析传感器的静态性能指标。

二、基本原理：本实验说明箔式应变片及单臂直流电桥的电源的原理和工作情况。

应变片是最常用的测力传感元件。

当用应变片测试时，应变片要牢固地粘贴在测试体表面，当测件受力发生形变，应变片的敏感栅随同变形，其电阻也随之发生相应的变化，通过测量电路，转换成电信号输出显示。

电桥电路是最常用的非电量电测电路中的一种。

当电桥平衡时，桥路对臂电阻乘积相等，电桥输出为零，在桥臂四个电阻R 1、R 2、R 3、R 4中，电阻的相对变化率分别为ΔR 1/ R 1、ΔR 2/ R 2、ΔR 3/ R 3、ΔR 4/ R 4，当使用一个应变片时，∑RRR ∆= ；当两个应变片组成差动状态工作，则有∑RRR ∆=2；用四个应变片组成两个差对工作，且R 1=R 2=R 3=R 4=R ， ∑RRR ∆=4。

由此可知，单臂、半桥、全桥电路的灵敏度依次增大。

三、需用器件与单元：直流稳压电源、电桥、差动放大器、双平行梁、测微头、一片应变片、 电压/频率表、主、副电源。

四、旋钮初始位置：直流稳压电源打到±2V 档， 电压/频率表(即电压/频率表)打到2V 档，差动放大增益最大。

当应变梁收到拉力时，各应变片电阻值变化图1五、实验步骤：1、了解所需单元、部件在实验仪上的位置，观察梁上的应变片，应变片为棕色衬底箔式结构小方薄片。

上下两片梁的外表面各贴两片受力应变片和一片补偿应变片，测微头在双平行梁前面的支座上，可以上、下、前、后、左、右调节。

2、将差动放大器调零：用连线将差动放大器的正(+)、负(–)、地短接，连接图如图1。

将差动放大器的输出端与 电压/频率表的输入插口V i 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮，使 电压/频率表显示为零，关闭主、副电源。

金属箔式应变片——单臂电桥性能实验一、实验目的了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

二、实验仪器双杆式悬臂梁应变传感器、托盘、砝码、数显电压表、±5V 电源、差动放大器、电压放大器、万用表（自备） 三、实验原理电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为ε⋅=∆k RR（1-1） 式中RR∆为电阻丝电阻相对变化； k 为应变灵敏系数； ll∆=ε为电阻丝长度相对变化。

金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感组件。

如图1-1所示，将四个金属箔应变片(R1、R2、R3、R4)分别贴在双杆式悬臂梁弹性体的上下两侧，弹性体受到压力发生形变，应变片随悬臂梁形变被拉伸或被压缩。

图1-1 双杆式悬臂梁称重传感器结构图通过这些应变片转换悬臂梁被测部位受力状态变化，可将应变片串联或并联组成电桥。

电桥的作用完成电阻到电压的比例变化，如图1-2所示R6=R7=R8=R 为固定电阻，与应变片一起构成一个单臂电桥，其输出电压RR RR E U ∆⋅+∆⋅=211/40 （1-2）E 为电桥电源电压；式1-2表明单臂电桥输出为非线性，非线性误差为L=%10021⋅∆⋅-RR 。

图1-2 单臂电桥面板接线图四、实验内容与步骤1．悬臂梁上的各应变片已分别接到调理电路面板左上方的R1、R2、R3、R4上，可用万用表测量判别，R1=R2=R3=R4=350Ω。

2．按图1-2只接好“差动放大器”和“电压放大器”部分，将“差动放大器”的输入端短接并与地相连，“电压放大器”输出端接数显电压表（选择2V档），开启直流电源开关。

将“差动放大器”增益电位器与“电压放大器”增益电位器调至最大位置（顺时针最右边），调节调零电位器使电压表显示为0V。

关闭直流开关电源。

（两个增益调节的位置确定后不能改动）3．按图1-2接好所有连线，将应变式传感器的其中一个应变电阻（如R1）接入电桥与R6、R7、R8构成一个单臂直流电桥。

金属箔式应变片——单臂电桥性能实验一、实验目的了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

二、实验仪器双杆式悬臂梁应变传感器、托盘、砝码、数显电压表、±5V 电源、差动放大器、电压放大器、万用表（自备） 三、实验原理电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为ε⋅=∆k RR（1-1） 式中RR∆为电阻丝电阻相对变化； k 为应变灵敏系数； ll∆=ε为电阻丝长度相对变化。

金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感组件。

如图1-1所示，将四个金属箔应变片(R1、R2、R3、R4)分别贴在双杆式悬臂梁弹性体的上下两侧，弹性体受到压力发生形变，应变片随悬臂梁形变被拉伸或被压缩。

图1-1 双杆式悬臂梁称重传感器结构图通过这些应变片转换悬臂梁被测部位受力状态变化，可将应变片串联或并联组成电桥。

电桥的作用完成电阻到电压的比例变化，如图1-2所示R6=R7=R8=R 为固定电阻，与应变片一起构成一个单臂电桥，其输出电压RR RR E U ∆⋅+∆⋅=211/40 （1-2）E 为电桥电源电压；式1-2表明单臂电桥输出为非线性，非线性误差为L=%10021⋅∆⋅-RR 。

图1-2 单臂电桥面板接线图四、实验内容与步骤1．悬臂梁上的各应变片已分别接到调理电路面板左上方的R1、R2、R3、R4上，可用万用表测量判别，R1=R2=R3=R4=350Ω。

2．按图1-2只接好“差动放大器”和“电压放大器”部分，将“差动放大器”的输入端短接并与地相连，“电压放大器”输出端接数显电压表（选择2V档），开启直流电源开关。

将“差动放大器”增益电位器与“电压放大器”增益电位器调至最大位置（顺时针最右边），调节调零电位器使电压表显示为0V。

关闭直流开关电源。

（两个增益调节的位置确定后不能改动）3．按图1-2接好所有连线，将应变式传感器的其中一个应变电阻（如R1）接入电桥与R6、R7、R8构成一个单臂直流电桥。
