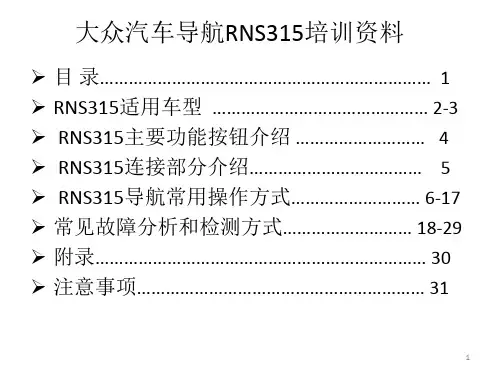

RNS315(导航 )技术培训资料20141008

gps培训课件(附件版)GPS培训课件一、引言全球定位系统（GlobalPositioningSystem，简称GPS）是一种基于卫星导航技术的定位系统，由美国国防部开发，并广泛应用于军事、民用和商业领域。

GPS系统由一系列卫星、地面控制站和用户设备组成，能够为全球用户提供精确的三维位置、速度和时间信息。

本课件旨在介绍GPS的基本原理、组成、应用和发展，帮助读者更好地了解和使用GPS技术。

二、GPS的基本原理GPS系统的工作原理基于“测距”和“三球定位”原理。

具体来说，GPS卫星发射信号，用户设备接收这些信号并测量信号传播的时间，根据信号传播速度和传播时间计算出用户设备到卫星的距离。

通过测量至少四颗卫星的距离，用户设备可以确定自己的位置。

这就是所谓的“三球定位”原理，即通过三个球面相交确定一个点。

三、GPS系统的组成GPS系统由三个主要部分组成：卫星星座、地面控制站和用户设备。

1.卫星星座：GPS卫星星座由一系列卫星组成，这些卫星分布在地球轨道上，以确保全球覆盖。

GPS卫星发射信号，用户设备接收这些信号并测量信号传播的时间。

2.地面控制站：地面控制站负责监控和管理GPS卫星星座。

地面控制站通过卫星与用户设备之间的通信，提供卫星位置和时间信息，以确保用户设备能够准确计算出自己的位置。

3.用户设备：用户设备包括GPS接收器、计算机和其他辅助设备。

GPS接收器接收卫星发射的信号，测量信号传播时间，并计算出用户设备的位置、速度和时间。

四、GPS的应用1.车辆导航：车辆导航系统使用GPS技术来确定车辆的位置，并提供路线规划和导航指引。

2.航海导航：船舶使用GPS技术来确定自己的位置，并规划航线，以确保安全航行。

3.航空导航：飞机使用GPS技术进行导航，提高飞行安全和效率。

4.地质勘探：地质学家使用GPS技术进行地图制作和地质勘探，以发现地下资源。

5.农业：农民使用GPS技术进行农田管理和作物监测，提高农业生产效率。

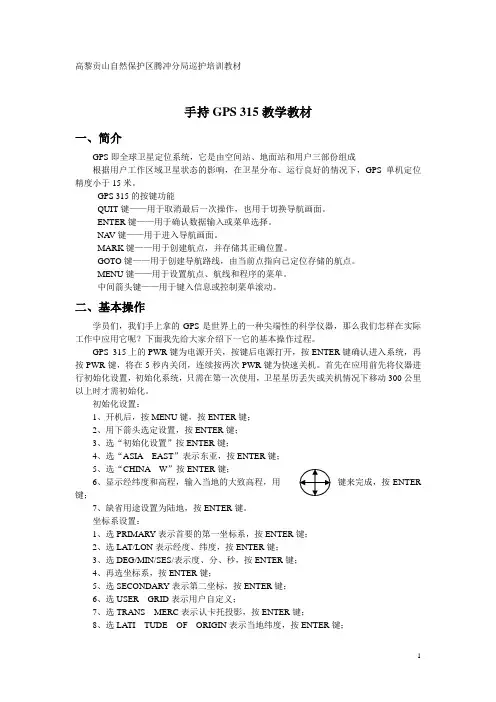

高黎贡山自然保护区腾冲分局巡护培训教材手持GPS 315教学教材一、简介GPS即全球卫星定位系统，它是由空间站、地面站和用户三部份组成根据用户工作区域卫星状态的影响，在卫星分布、运行良好的情况下，GPS单机定位精度小于15米。

GPS 315的按键功能QUIT键——用于取消最后一次操作，也用于切换导航画面。

ENTER键——用于确认数据输入或菜单选择。

NA V键——用于进入导航画面。

MARK键——用于创建航点，并存储其正确位置。

GOTO键——用于创建导航路线，由当前点指向已定位存储的航点。

MENU键——用于设置航点、航线和程序的菜单。

中间箭头键——用于键入信息或控制菜单滚动。

二、基本操作学员们，我们手上拿的GPS是世界上的一种尖端性的科学仪器，那么我们怎样在实际工作中应用它呢？下面我先给大家介绍下一它的基本操作过程。

GPS 315上的PWR键为电源开关，按键后电源打开，按ENTER键确认进入系统，再按PWR键，将在5秒内关闭，连续按两次PWR键为快速关机。

首先在应用前先将仪器进行初始化设置，初始化系统，只需在第一次使用，卫星星历丢失或关机情况下移动300公里以上时才需初始化。

初始化设置：1、开机后，按MENU键，按ENTER键；2、用下箭头选定设置，按ENTER键；3、选“初始化设置”按ENTER键；4、选“ASIA EAST”表示东亚，按ENTER键；5、选“CHINA W”按ENTER键；6、显示经纬度和高程，输入当地的大致高程，用键来完成，按ENTER 键；7、缺省用途设置为陆地，按ENTER键。

坐标系设置：1、选PRIMARY表示首要的第一坐标系，按ENTER键；2、选LA T/LON表示经度、纬度，按ENTER键；3、选DEG/MIN/SES/表示度、分、秒，按ENTER键；4、再选坐标系，按ENTER键；5、选SECONDARY表示第二坐标，按ENTER键；6、选USER GRID表示用户自定义；7、选TRANS MERC表示认卡托投影，按ENTER键；8、选LA TI TUDE OF ORIGIN表示当地纬度，按ENTER键；9、选LONGI TUDE OF ORIGIN表示当地东经度，下排出现000.00000E（E表示东，W表示西），按ENTER键；10、UNITS TO METERS CONV 1.000000，按ENTER键；11、FALSE EAST A T ORIGIN 00500000.0表示当地中央子午线向东偏于500公里，按ENTER键；12、FALSE NOPTH A T ORIGIN其值设定根据当时测定的值在北纬方向上与当地标准的差值而定，测值比标准值小100米，则参考数增加100即00000/00.0按ENTER键（开始都为0，只有测量值与标准值有识差时才改，差多少改多少）。

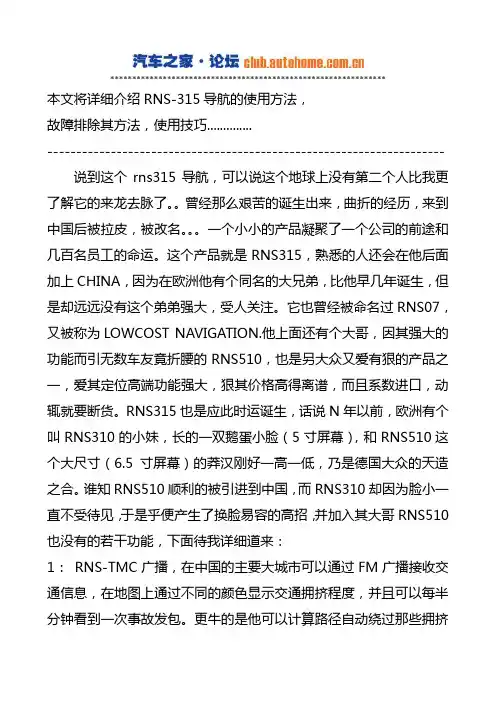

***************************************************************本文将详细介绍RNS-315导航的使用方法，故障排除其方法，使用技巧..............--------------------------------------------------------------------- 说到这个rns315导航，可以说这个地球上没有第二个人比我更了解它的来龙去脉了。

曾经那么艰苦的诞生出来，曲折的经历，来到中国后被拉皮，被改名。

一个小小的产品凝聚了一个公司的前途和几百名员工的命运。

这个产品就是RNS315，熟悉的人还会在他后面加上CHINA，因为在欧洲他有个同名的大兄弟，比他早几年诞生，但是却远远没有这个弟弟强大，受人关注。

它也曾经被命名过RNS07，又被称为LOWCOST NAVIGATION.他上面还有个大哥，因其强大的功能而引无数车友竟折腰的RNS510，也是另大众又爱有狠的产品之一，爱其定位高端功能强大，狠其价格高得离谱，而且系数进口，动辄就要断货。

RNS315也是应此时运诞生，话说N年以前，欧洲有个叫RNS310的小妹，长的一双鹅蛋小脸（5寸屏幕），和RNS510这个大尺寸（6.5寸屏幕）的莽汉刚好一高一低，乃是德国大众的天造之合。

谁知RNS510顺利的被引进到中国，而RNS310却因为脸小一直不受待见，于是乎便产生了换脸易容的高招，并加入其大哥RNS510也没有的若干功能，下面待我详细道来：1：RNS-TMC广播，在中国的主要大城市可以通过FM广播接收交通信息，在地图上通过不同的颜色显示交通拥挤程度，并且可以每半分钟看到一次事故发包。

更牛的是他可以计算路径自动绕过那些拥挤和封闭路段。

2：地图通过网路下载更新，这个不用详细介绍了，虽然不是复杂的技术，但是极大程度的方面了车主，以后拿张SD卡DOWNLOAD下来就可以用了，有时间往4S店跑?3：支持大部分APPLE设备通过USB接入并显示和控制4：内置蓝牙模块，在接入麦克风后，可以免提打电话，可以下载电话薄，可以在导航屏幕直接拨号，可以语音命令控制（无方向盘遥控的可以通过长按"i"键激活），可以蓝牙传输手机设备播放的音乐（一个朋友拿iPad在车里玩植物大战僵尸，告诉我音效很爽）。

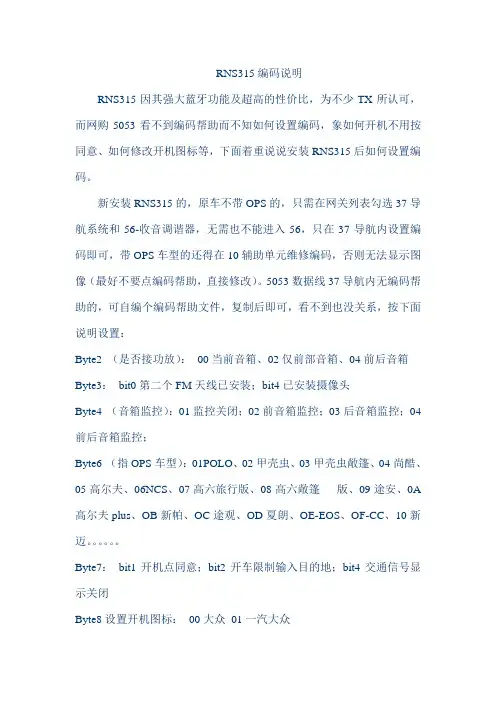

RNS315编码说明
RNS315因其强大蓝牙功能及超高的性价比，为不少TX所认可，而网购5053看不到编码帮助而不知如何设置编码，象如何开机不用按同意、如何修改开机图标等，下面着重说说安装RNS315后如何设置编码。

新安装RNS315的，原车不带OPS的，只需在网关列表勾选37导航系统和56-收音调谐器，无需也不能进入56，只在37导航内设置编码即可，带OPS车型的还得在10辅助单元维修编码，否则无法显示图像（最好不要点编码帮助，直接修改）。

5053数据线37导航内无编码帮助的，可自编个编码帮助文件，复制后即可，看不到也没关系，按下面说明设置：
Byte2 （是否接功放）：00当前音箱、02仅前部音箱、04前后音箱Byte3：bit0第二个FM天线已安装；bit4已安装摄像头
Byte4 （音箱监控）：01监控关闭；02前音箱监控；03后音箱监控；04前后音箱监控；
Byte6 （指OPS车型）：01POLO、02甲壳虫、03甲壳虫敞篷、04尚酷、05高尔夫、06NCS、07高六旅行版、08高六敞篷版、09途安、0A 高尔夫plus、OB新帕、OC途观、OD夏朗、OE-EOS、OF-CC、10新迈。

Byte7：bit1开机点同意；bit2开车限制输入目的地；bit4交通信号显示关闭
Byte8设置开机图标：00大众01一汽大众
贴个RNS315导航编码（11款 1.6无后音箱）：0000024102000B0000000000
加倒车可视可选通用编码：000004410400000000000000。

RNS315使用方法及使用技巧RNS315 使用方法及使用技巧RNS315 是一款功能强大的车载导航系统，它提供了准确的导航功能以及其他实用的功能。

本文将为您介绍 RNS315 的使用方法和一些使用技巧，帮助您更好地使用该导航系统。

一、快速操作指南1. 打开导航系统：在车辆启动后，按下RNS315 设备上的电源按钮，系统将开始运行。

2. 目的地输入：通过触摸屏幕上的“目的地”选项，您可以输入您要前往的地址或兴趣点。

您可以使用屏幕上的虚拟键盘或语音搜索功能进行目的地输入。

3. 导航过程中的指示：一旦您输入目的地并开始导航，系统将为您提供转向指示、语音提示和实时路况信息，确保您能够顺利到达目的地。

4. 音乐和媒体播放：RNS315 还具有音乐和媒体播放功能。

您可以通过选择“媒体”选项来访问您的音乐库或外部设备上的媒体文件。

使用屏幕上的控制按钮，您可以随时调整音量和播放模式。

二、高级操作指南1. 语音控制功能：RNS315 配备了强大的语音控制功能，可以让您通过声音来控制导航系统。

按下设备上的语音按钮，并按照系统提示用清晰的语音输入您的指令，例如“导航到 [目的地]”或“降低音量”。

2. 实时交通信息：通过选购相关服务，您可以在 RNS315 上获取实时交通信息。

这将使系统能够为您提供准确的交通状况，并为您提供优化的路线建议。

选择“实时交通”选项，系统将开始接收交通信息并相应地调整您的导航路线。

3. 个性化设置：RNS315 允许您根据个人喜好进行各种设置调整。

您可以调整屏幕亮度、语音提示的音量和语言、地图显示的样式等。

通过浏览设备设置菜单，您可以根据您的个人偏好对系统进行个性化定制。

4. 快速搜索功能：RNS315 还具备强大的快速搜索功能，可以帮助您快速查找附近的加油站、餐厅、酒店等兴趣点。

选择“快速搜索”选项，并选择您感兴趣的类别，系统将为您显示附近的相关结果。

三、常见问题解决方法1. 升级地图：为了确保导航系统的准确性，定期检查并升级地图数据是必要的。

RNS315导航操作简易说明书
首先，这个RNS315导航，只出现在迈腾系列车型的高配车型上。

因为这个是原车自带的导航，所以功能很强大。

首先支持倒车影像，之前也和大家都提到过了，后面的摄像头隐藏在尾箱的大众logo后面，挂倒档的时候，logo 翻起，俗称后翻盖摄像头。

隐蔽性很好。

今天就不介绍这个功能了。

今天，主要看看这个RNS315的导航功能，主界面就是这样的，屏幕左右分别有三个按键，据说RNS510（更强大的一款）左右分别是四个按键的。

回到RNS315上，通过使用说明书可以看出，产地是中国广东，看来大众也很会节约成本的。

收听收音机的时候，是这样的
提车之后，销售员给了我一个类似DVD的盒子，我以为是车辆介绍光盘，后来才发现，是导航的地图，如下图：打开盒子之后，没有看到想象中的光盘，而是一个TF卡，还以为厂家给错了呢！！
再仔细看看
TF卡装在哪里呢？回到导航上看看，在双闪灯的开关上面，看到一个小插口，估计就是这里了
插入TF卡，记得是卡面向上插入，然后开机：
主屏幕终于有显示了
打开地图：
设置回家的路线
在这里要说明，直接输入你要到达的地点，非常方便，都是地名的首字母即可，比如：王府井，就按顺序输入“WFJ”即可。

而且，当你输入“w”之后，很多字母都灰显了，也就是说，在北京，没有与“w”之配合的地名，就不会再显示出来，这个功能，相当好使。

而且可以存储五个常用地点，比如：“家”、“单位”、“……”等等。

总之，这个导航，我在使用上，感觉非常人性化，。
