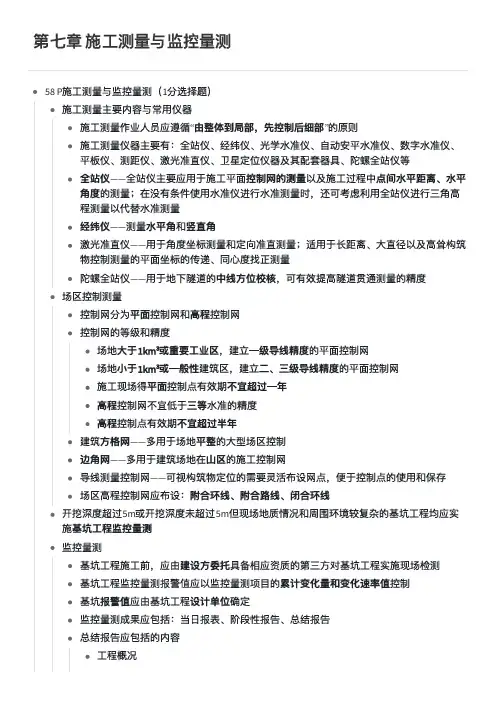

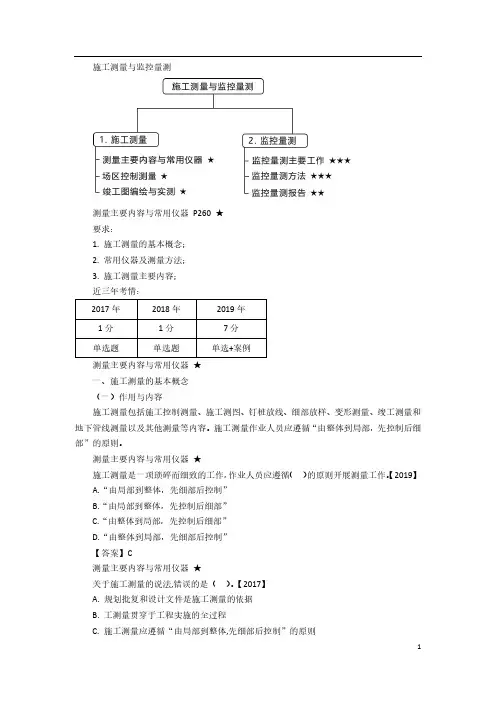

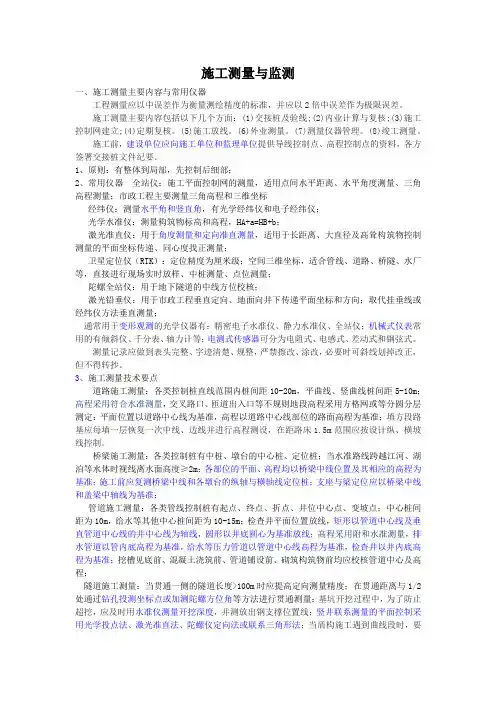

七、施工测量与监控量测

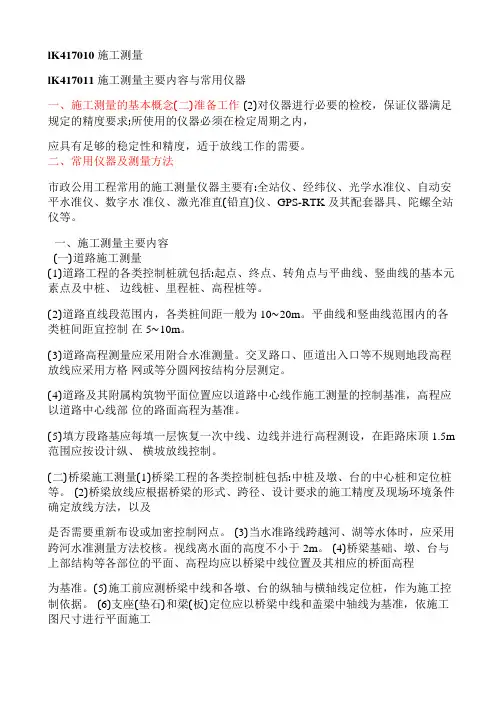

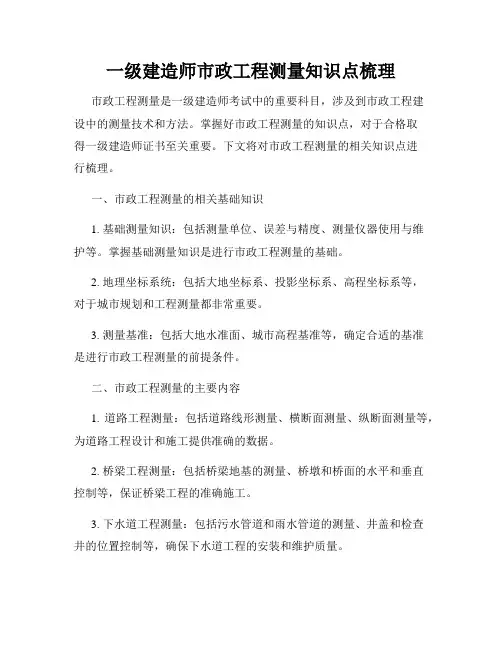

lK417010 施工测量

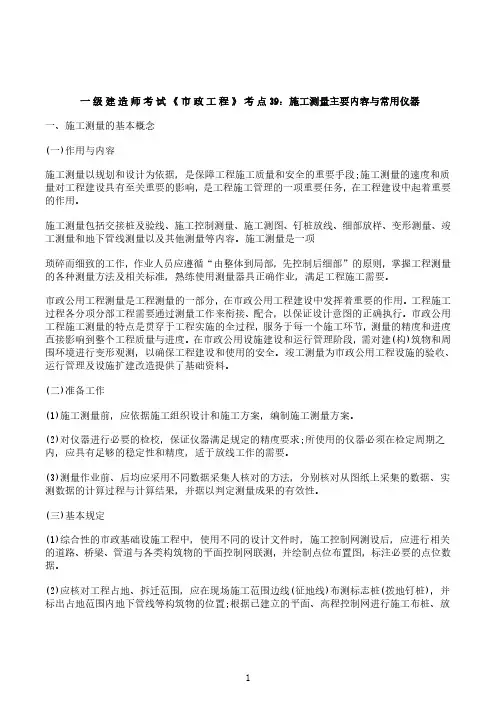

lK417011 施工测量主要内容与常用仪器

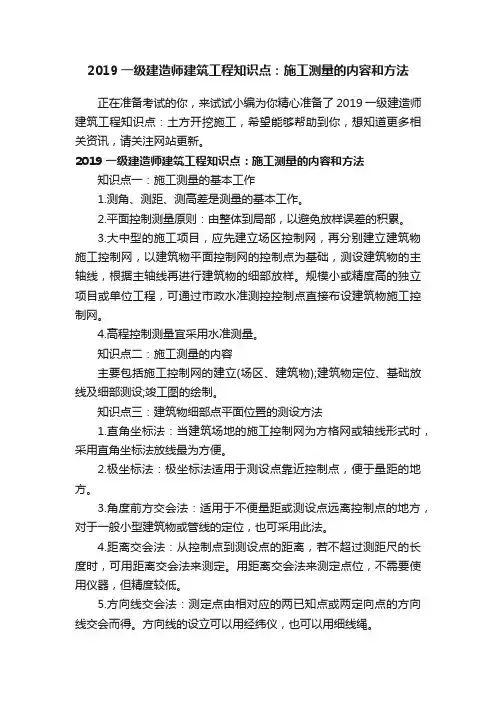

一、施工测量的基本概念

(一)作用与内容

施工测量应遵循“由整体到局部,先控制后细部”的原则。

(二)准备工作

(1)施工测量前,应依据设计图纸、施工组织设计和施工方案,编制施工测量方案。

(四)作业要求

(1)从事施工测量的作业人员,应经专业培训、考核合格,持证上岗。

(4)应建立测量复核制度。

二、常用仪器及测量方法

(一)全站仪

(1)全站仪是一种采用红外线自动数字显示距离和角度的测量仪器。

(2)测回法测量应用举例:采用导线法建立控制网时,水平方向观测可采用测回法进行(上下半个测回只差不超过12”)。常用的经纬仪主要有光学经纬仪和电子经纬仪,一般用来测量水平角和竖直角,测量方法可参照全站仪。

(二)光学水准仪(2018年单选题)

(1)光学水准仪多用来测量构筑物标高和高程,适用于施工控制测量的控制网水准基准点的测设及施工过程中的高程测量。

(2)测量应用举例:b=HA+a-HB

(三)激光准直(铅直)仪

(1)激光准直(铅直)仪主要由发射、接收与附件三大部分组成,现场施工测量用于角度坐标测量和定向准直测盘,适用于长距离、大直径以及高耸构筑物(索塔)控制测量的平面坐标的传递、同心度找正测量。

(四) GPS-RTK仪器

RTK技术的观测精度为厘米级。

(五)陀螺全站仪

陀螺全站仪是由陀螺仪、经纬仪和测距仪组合而成的一种定向用仪器。在市政公用工程施工中经常用于地下隧道的中线方位校核,可有效提高隧道贯通测量的精度。

三、施工测量主要内容

(一)道路施工测量

(1)道路工程的各类控制桩主要包括:起点、终点、转角点与平曲线、竖曲线的基本元素点及中桩、边线桩、里程桩、高程桩等。

(2)道路直线段范围内,各类桩间距一般为10-20m。平曲线和竖曲线范围内的各类桩间距宜控制在5-10m。

(3)道路高程测量应采用附合水准测量。交叉路口、匝道出入口等不规则地段高程放线应采用方格网或等分圆网分层测定。

(4)道路及其附属构筑物平面位置应以道路中心线作施工测量的控制基准,高程应以道路中线部位的路面高程为基准。

(5)填方段路基应每填一层恢复一次中线、边线并进行高程测设,在距路床顶1.5m范围应按设计纵、

横坡放线控制。

(二)桥梁施工测量

(1)桥梁工程的各类控制桩包括:中桩及墩台的中心桩和定位桩等。

(3)当水准路线跨越河、湖等水体时,应采用跨河水准测量方法校核。视线离水面的高度不小于2m 。

(4)桥梁基础、墩台与上部结构等各部位的平面、高程均应以桥梁中线位置及其相应的桥面高程为

基准。

(5)施工前应复测桥梁中线和各墩台的纵轴与横轴线定位桩,作为施工控制依据。

(6)支座(垫石)和梁(板)定位应以桥梁中线和盖梁中轴线为基准,依施工图尺寸进行平面施工测量,支座(垫石)和梁(板)的高程以其顶部高程进行控制。

(三)管道施工测量

(1)管道工程各类控制桩主要包括:起点、终点、折点、井位中心点、变坡点等控制点。排水管道中

线桩间距宜为10m ,给水等其他管道中心桩间距宜为15-20m。

(2)检查井平面位置放线:矩形井应以管道中心线及垂直管道中心线的井中心线为轴线进行放线;圆形井应以井底圆心为基准放线。

(3)管道工程高程应以管内底高程作为施工控制基准,检查井应以井内底高程作为控制基准。管道控制点高程测量应采用附合水准测量。

(四)隧道施工测量

(2)当贯通面一侧的隧道长度大于1000m时,应提高定向测量精度,一般可采取在贯通距离约1/2处通过钻孔测坐标点或加测陀螺方位角等方法。

lK417012 场区控制测量

二、场(厂)区平面控制网

(一)控制网类型选择

建筑方格网,多用于场地平整的大型场区控制。

边角网,多用于建筑场地在山区的施工控制网。

导线测量控制网,多用于扩建或改建的施工区,新建区也可采用导线测量法建网。

(二)准备工作

(1)根据施工方案和场区构筑物特点及设计要求的施测精度,编制工程测量方案。

(2)办理桩点交接手续,桩点应包括:各种基准点、基准线的数据及依据、精度等级,施工单位应进

行现场踏勘、复核。

(3)开工前应对基准点、基准线和高程进行内业、外业复核。

(三)作业程序

以导线测量控制网为例简介控制测量作业程序:

(1)对于一般场区,通常采用导线法在地面上测定一条附合在已知控制点(一般采用大地控制点或GPS 控制点)坐标上的主导线,作为首级控制导线,再根据施工顺序和需求布设加密导线。

(2)以主导线上的已知点作为起算点,用导线网来进行加密。加密导线可以按照建筑物施工精度不同要求或按照不同的开工时间,来分期测设。

(4)测量步骤:

1)选点与标桩埋设。

2)角度观测。(测回法)

3)边长测量。(全站仪光电测距法)

4)导线的起算数据。

5)导线网的平差。一级导线网采用严密平差法,二级导线可以采用分别平差法。关于导线网平差方

法的选择,必须全面考虑导线的形状、长度和精度要求等因素,导线构成环形,应采用环形平差。

附合在已知点上的导线,由于已知点较多,可以采用结点平差法。对于具有2-3个结点的导线,则采用等权代替法。

(四)主要技术要求

1)场地大于1km2或重要工业区,宜建立相当于一级导线精度的平面控制网。

2)场地小于1km2或一般性建筑区,应根据需要建立相当于二、三级导线精度的平面控制网。

(4)施工现场的平面控制点有效期不宜超过一年,特殊情况下可适当延长有效期,但应经过控制校核。

三、场区高程控制网

(一)测量等级与方法

(1)场区高程控制网系采用III(三)、IV(四)等水准测量的方法建立,大型场区的高程控制网应分两

级布设。

(二)观测程序

1.选点与标桩埋设

水准点的间距,宜小于1km。水准点距离建(构)筑物不宜小于25m ,距离填土边线不宜小于15m。

(三)主要技术要求

(1)场区高程控制网应布设成附合环线、路线或闭合环线。高程测量的精度,不宜低于三等水准的精度。

(2)施工现场的高程控制点有效期不宜超过半年。

lK417013 竣工图编绘与实测

(二)竣工图编绘基本要求

(3)竣工总图编绘完成后,应经施工单位项目技术负责人审核、会签。

二、编绘竣工图的方法和步骤

4.展绘竣工图的要求

(1)根据上述资料编绘成图时,对于构筑物应采用不同线体绘出该工程的竣工位置,并应在图上注明工程名称、坐标和标高及有关说明。对于各种地上、地下管线,应绘出其中心位置,注明转折点及

井位的坐标、高程及有关注明。

(2)当平面布置改变超过图上面积1/3时,不宜在原施工图上修改和补充,应重新绘制竣工图。

(4)综合竣工图即全场性的总体竣工图,包括地上地下一切建(构)筑物和竖向布置及绿化情况等。如地上地下管线及运输线路密集,一般只编绘主要的。

lK417020 监控量测

lK417021 监控量测主要工作

(1)开挖深度超过5m ,或开挖深度未超过5m但现场地质情况和周围环境较复杂的基坑工程均应实施

基坑工程监控量测。

(2)基坑工程施工前,应由建设方委托具备相应资质的第三方对基坑工程实施现场监控量测。监控量测单位应编制监控量测方案。监控量测方案需经建设、设计、监理等单位认可,必要时还需与基坑

周边涉及的市政道路、交通设施、河道、地下管线、人防等有关部门协商后方可实施。

(3)施工过程中进行日常检验工作,存在下列情况的监控量测方案应进行专家论证:

1)地质和环境条件很复杂的基坑工程。

2)邻近重要建(构)筑物和管线,以及历史文物、近代建筑、地铁、隧道等破坏后果很严重的基坑工程。
