SZDB Z-29.2—2010电动汽车充电站及充电桩设计规范

1
SZDB/Z 29.2—2010
电动汽车充电系统技术规范 第 2 部分：充电站及充电桩设计规范
1 范围 SZDB/Z 29-2010的本部分规定了深圳市电动汽车充电站及充电桩设计应遵循的基本原则。 本部分适用于深圳市电动汽车充电站及充电桩新建、扩建和改建工程的设计和建设工作。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件， 仅所注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 3096-2008 声环境质量标准 GB 17625.1-2003 电磁兼容 限值 谐波电流发射限值（设备每相输入电流≤16 A） GB/Z 17625.6-2003 电磁兼容 限值 对额定电流大于 16A 的设备在低压供电系统中产生谐波电流的 限制 GB 50016-2006 建筑设计防火规范 GB 50052-2009 供配电系统设计规范 GB 50053-1994 10 kV 及以下变电所设计规范 GB 50054-1995 低压配电设计规范 GB 50057-2000 建筑物防雷设计规范 GB 50058-1992 爆炸和火灾危险环境场所电力装置设计规范 GB/T 50063-2008 电力装置的电测量仪表装置设计规范 GB 50229-2006 火力发电厂与变电站设计防火规范 GB 50289-1998 城市工程管线综合规划规范 DL/T 621-1997 交流电气装置的接地 DL 5027-1993 电力设备典型消防规程 DL/T 5137-2008 电测量及电能计量装置设计技术规程 《关于加强重要电力用户供电电源及自备应急电源配置监督管理的意见》（电监安全[2008]23号） 3 术语和定义 SZDB/Z 29.1-2010界定的术语和定义适用于本文件。为了便于使用，以下重复列出了SZDB/Z 29.1-2010中的一些术语和定义。 3.1 电动汽车 Electric Vehicle（EV） 用于在道路上使用， 由电动机驱动的汽车， 电动机的动力电源源于可充电电池或其他易携带能量存 储的设备。不包括室内电动车、有轨电车、无轨电车和工业载重电动车等车辆。 3.2
4
SZDB/Z 29.2—2010 4.7 充电站建设前期，应开展对充电站的环境和安全评价。 5 充电站和充电桩 5.1 充电站组成和功能 5.1.1 充电站主要由行车道、充电区、供配电设施、充电装置、监控装置等组成。公共充电站还应包 括营业场所。 5.1.2 具有电池更换功能的充电站应包括备用电池存储，电池更换的设施及场所。 5.1.3 充电站供配电设施由高压开关柜、变压器、低压开关柜及其电力、控制线路等组成。 5.1.4 充电站的基本功能应包括供配电、充电、监控、计量和通信。扩展功能包括计费。 5.2 充电桩组成和功能 5.2.1 5.2.2 5.2.3 5.2.4 充电桩由桩体、电气模块、计量模块等部分组成。 充电桩包括交流充电桩和直流充电桩。 充电桩通常以成组的型式进行设置，以提高其利用率。 充电桩基本功能为供电或充电、计量和通信，扩展功能为计费。
3
SZDB/Z 29.2—2010 在充电站内为电动汽车进行充电的停车区域。 3.12 谐波 Harmonic 电力系统的电流和电压中非正弦周期分量所含的频率为基波频率整数倍的正弦周期分量。 3.13 TN 系统 TN System 电源系统有一点直接接地，负载设备的外露导电部分通过保护导体连接到此接地点的系统。 3.14 IT 系统 IT System 电源系统的带电部分不接地或通过阻抗接地，电气设备的外露导电部分接地的系统。 3.15 脉波数 Pulse Number 在一个基波周期内，换流器的换相次数。 3.16 谐波含有率 Harmonic Ratio (HR) 周期性交流量中含有的第h次谐波分量方均根值与基波分量方均根值之比（用百分数表示）。 3.17 总谐波畸变率 Total Harmonic Ratio（THD） 周期性交流量中谐波分量方均根值与其基波分量方均根值之比（用百分数表示）。 4 总则 4.1 充电站和充电桩设计应贯彻执行国家有关法律、法规、技术标准和节能环保政策，做到技术先进、 安全可靠、经济合理、使用便利。 4.2 充电站和充电桩设计应立足电动汽车产业的技术现状，同时兼顾未来发展，做到远近结合、适度 超前，并留有发展余地。 4.3 充电站和充电桩设计应积极采用节能、环保、免维护或少维护的新技术、新设备和新材料，严禁 采用国家技术监督检验部门明令禁止的淘汰设备和材料。 4.4 充电站选址应符合深圳市政府关于深圳市电动汽车发展总体规划的要求，做到统一规划、统筹安 排、逐步实施。 4.5 充电站和充电桩设计应根据工程特点、负荷等级、设备容量、站址环境和节能环保等因素，合理 确定设计方案。 4.6 编制电动汽车充电站规划时，应开展对充电站电能充储一体化的可行性研究，并适时对 V2G 的可 行性进行技术论证。
2
SZDB/Z 29.2—2010 充电 Charge 从外部电源供给蓄电池直流电，将电能以化学能的方式贮存的过程。 3.3 充电站 EV Charging Station 具有特定控制功能和通信功能的，将电能量传送到电动汽车的设施总称。 3.4 配电站 Distribution Station 在中低压配电网中用于接受并分配电力、将10（20）kV变换为380 V电压的供电设施。 3.5 车载充电机 On-Board Charger 固定安装在电动汽车上的充电机。 3.6 非车载充电机 Off-Board Charger 固定安装在电动汽车外、与交流电网连接，为电动汽车动力电池提供直流电能的充电机。若无特别 说明，本规范所指充电机均为电动汽车非车载充电机。 3.7 直流充电桩 DC Charging Point 固定安装在电动汽车外、与交流电网连接，为电动汽车动力电池提供小功率直流电源的供电装置。 3.8 交流充电桩 AC Charging Point 固定安装在电动汽车外、与交流电网连接，为电动汽车车载充电机提供交流电源的供电装置。 3.9 充电桩 Charging Point 直流充电桩与交流充电桩的统称。 3.10 充电机效率 Charging Efficiency 充电机的直流输出功率与交流输入有功功率之比。 3.11 充电区 Charging Area
5.3 充电站类型 5.3.1 充电站类型 充电站类型如下： a) 公共充电站：为社会电动汽车服务的充电站； b) 专用充电站：为特定范围的专用电动汽车设置的充电站。 5.3.2 充电机配置 充电机配置如下： a) 公共充电站：宜按照社会使用的电动汽车类型进行配置； b) 专用充电站：宜按照相应使用的电动汽车类型进行配置； c) 站内充电区停车位占地面积宜按电动汽车类型进行布置。 5.4 充电站选址 5.4.1 充电站选址应符合深圳市政府关于深圳市电动汽车发展总体规划的要求。 5.4.2 充电站是中低压配电网的重要组成部分，其站址选择应兼顾电网规划的要求，并与电网规划、 建设与改造密切结合，以满足电力系统对电力平衡、供电可靠性、电能质量、自动化等方面的要求，并 结合变电站的建设、改造进行科学、合理的选址。 5.4.3 充电站选址应便于供电电源的取得，宜接近供电电源端，并便于供电电源线路的进出。 5.4.4 公共充电站应选择在进出车便利的场所。进出口宜设置在支路或有辅道道路的辅道旁，不应设 置在主干道或快速路主道旁，不应设置在交叉口附近。 5.4.5 公共充电站入口和出口应分别设置车道与站外道路连接，充电站与站外市政道路之间应设置缓 冲距离或缓冲地带，便于电动汽车进出和充电等候。 5.4.6 专用电动汽车数量较多时，宜设置专用充电站。 5.4.7 电动公共汽车使用的专用充电站宜设置在公交汽车枢纽站、公交专用停车场附近。 5.4.8 充电站应充分利用临近的道路、交通、给排水、消防等公用市政设施。
ICS 43.080 T 47
SZDB/Z
SZDB/Z 29.2—2010
深 圳 市 标 准 化 指 导 性 技 术 文 件
电动汽车充电系统技术规范 第 2 部分：充电站及充电桩设计规范
Technical specification of electric vehicle charging system Part 2: Code for design of EV charging station and charging point
2010- 05-18 发布
2010- 06-01 实施
深圳市市场监督管理局
发 布
SZDB/Z 29.2—2010
目
次

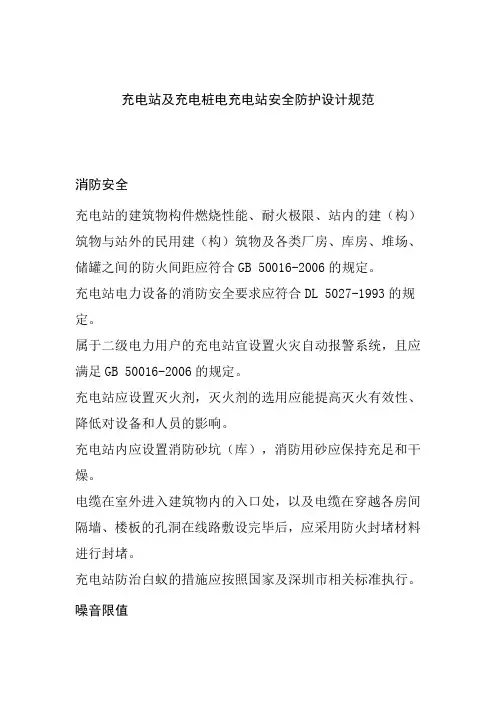

前言 ................................................................................. 1 1 范围 ............................................................................... 2 2 规范性引用文件 ..................................................................... 2 3 术语和定义 ......................................................................... 2 4 总则 ............................................................................... 4 5 充电站和充电桩 ..................................................................... 5 6 充电站和充电桩电气部分 ............................................................. 7 7 电能质量的要求 .................................................................... 10 8 电气照明 .......................................................................... 11 9 防雷与接地 ........................................................................ 12 10 电气测量和计量 ................................................................... 13 11 监控系统 ......................................................................... 14 12 充电站安全防护 ................................................................... 15 13 对其他专业的设计要求 ............................................................. 15 附 录 A （规范性附录） 谐波电流允许值的换算和公共连接点各用户谐波电流允许值计算.... 17 附 录 B （规范性附录） 环境噪声限值 ............................................... 18 附 录 C （资料性附录） 充电站占地参考面积 ......................................... 19
I
SZDB/Z 29.2—2010
前
言
来自百度文库
为贯彻落实国家节能环保政策，促进电动汽车推广应用，延伸供电服务价值链，指导和规范深圳市 电动汽车配套充电设施建设，特制定本指导性技术文件。 SZDB/Z 29-2010《电动汽车充电系统技术规范》分为九个部分 ： ——第 1 部分：通用要求； ——第 2 部分：充电站及充电桩设计规范； ——第 3 部分：非车载充电机； ——第 4 部分：车载充电机； ——第 5 部分：交流充电桩； ——第 6 部分：充电站监控管理系统； ——第 7 部分：非车载充电机电气接口； ——第 8 部分：非车载充电机监控单元与电池管理系统通信协议； ——第 9 部分：城市电动公共汽车充电站。 本部分为 SZDB/Z 29-2010 的第 2 部分。 本部分按照GB/T 1.1-2009给出的规则起草。 本部分由深圳市发展与改革委员会提出并归口。 本部分起草单位：深圳市城市发展研究中心、中国南方电网有限责任公司、比亚迪股份有限公司、 普天海油新能源动力有限公司、深圳市奥特迅科技有限公司、深圳市五洲龙汽车有限公司、深圳市计量 质量检测研究院、深圳市科陆电子有限公司。 本部分主要起草人：吴德林、蔡羽、文新民、陆象桢、徐涛、高声敢、余建国、黄志伟、李飞、余 南华、蒋浩、王晓毛、孙卫明、柯丽、李涛、邓伟光、张建华、郭彬、邓先泉、傅毅、邵浙海、赵宇、 刘金玉、吴志强、王凤仁、李志刚、徐跃飞、雷惠博。
