模电实验十 功率放大电路实验

实验目的和要求：① 了解运放调零和相位补偿的基本概念。

② 熟练掌握反相比例、同相比例、加法、减法等电路的设计方法。

③ 熟练掌握运算放大电路的故障检查和排除方法，以及增益、传输特性曲线的测量方法。

实验原理：预习思考：1、 设计一个反相比例放大器，要求：|A V|=10，Ri>10KΩ，将设计过程记录在预习报告上； 电路图如P20页5-1所示，电源电压为±15V ，R 1=10kΩ，R F =100 kΩ，R L ＝100 kΩ2、 设计一个同相比例放大器，要求：|A V|=11，Ri>100KΩ，将设计过程记录在预习报告上；R F R LVo电源电压为±15V ，R 1=10kΩ，R F =100 kΩ，R L ＝100 kΩ 3、 设计一个电路满足运算关系 VO= -2Vi1 + 3Vi2减法运算电路：1123213111113232)()()(i f i f i f i i O V R R V R R R R R R V R R R V R R R V V -++=++-+=3)()(32131=++R R R R R R f ，0,22211==⇒=R R R R R f f取Ω=Ω=Ω=Ω=K R K R K R K R f 100,0,20,10321实验电路如实验内容：1、反相输入比例运算电路（I ） 按图连接电路，其中电源电压为±15V ，R 1=10 kΩ, R F =100 kΩ, R L =100 kΩ, R P =10 kΩ//100 kΩAR1R F Rp=R F //R1R LVoVi+Vcc-Vcc输入端接地，用万用表测量并记录输出端电压值，此时测出失调电压0.016 V 分析：失调电压是直流电压，将会直接影响直流放大器的放大精度。

直流信号测量：Vi/V V O /V Avf测量值 理论值 -2 14.25 -7.125 -10 -0.5 4.98 -9.96 -10 0.5 -5.02 -10.04 -10 2-12.87-6.435-10实验结果分析：运算放大器的输出电压摆幅受器件特性的限制，当输入直流信号较大时，经过运放放大后的输出电压如果超过V OM ，则只能输出V OM 的值。

电子与信息工程系模电实验实验日期：2016.4.15 班级：2015级应用物理学实验名称：功率放大电路的仿真测试姓名：实验成绩：学号：一、实验目的（1）了解OTL、OCL功率放大器的基本工作原理和参数测试。

（2）对比分析OTL功率放大器和OCL功率放大器的性能差异。

二、原理与说明功率放大器根据功放管平均导通时间的长短（或集电极电流流通时间的长短或导通角的大小），分为以下4种工作状态。

（1）甲类工作状态：甲类工作状态下，在整个周期内晶体管的发射结都处于正向运用，集电极电流始终是流通的，即导通角A等于180°。

（2）乙类工作状态：乙类工作状态下，晶体管的发射结在输入信号的半周期内正向运用，在另外半个周期内反向运用，晶体管半周期导电半周期截止。

集电极电流只在半周期内随信号变化，而在另半个周期截止，即导通角A等于90°。

（3）甲乙类工作状态：它是介于甲类和乙类之间的工作状态，即发射结处于正向运用的时间超过半个周期，但小于一个周期。

即导通角A大于90°小于180°。

（4）丙类工作状态：丙类工作状态:丙类工作状态下，晶体管发射结处于正向运用的时间小于半个周期，集电极电流的时间不到半个周期，即导通角A小于90°。

图4.4.2 OCL功率放大器原理图4.4.3为单电源供电互补推挽功率放大器。

三、实验内容1.OCL功率放大器测量1)按照图4.4.2所示输入自己的OCL实验电路。

并测量晶体管的静态工作，判断器件工作状态。

表格1.1.1开关闭合开关断开Q1 Q2 Q1 Q2I B12.012pa 12.012pa 55.511na 1.691naI C1201ma 1.201ma 1.201ma 1.201mnaU CE12v 12v 12v 12v2)峰值)，在开关J1闭合和断开条件下，用双踪示波器观察输入输出波形。

J1断开时：J1闭合时：J1断开时：3)测量输出信号为3V时放大器的输出功率和电源消耗功率，并计算此时的放大器效率；逐渐增大输入信号，在没有出现明显失真条件下，再测量此时的输出效率、电源功率和功效，记录测量值于表格1.1.1和1.1.2中。

实验四互补对称功率放大电路
一、实验目的
（1）观察乙类对称功放电路输出波形，学习克服输出中交越失真的方法。

（2）学习是最大输出电压的范围。

（3）进一步掌握用Multisim进行瞬态分析和直流分析的方法。

二、实验内容
1.实验电路图
2.设置瞬态分析
3.仿真
由图可见，Vo出现了交越失真。

4.求电压传输特性
（1）设置直流扫描分析。

（2）电压传输特性。

由图可知，交越失真发生的范围是-709.03mV～675.585mV。

5.克服交越失真
（1）变换电路。

（2）瞬态分析得到输入、输出波形。

由图可见，Vo已基本不出现交越失真。

（3）直流扫描分析，得出电压传输特性曲线。

（4）求最大输出电压范围。

此时电压传输特性为:
由图可得，最大输出电压范围为：-5.0081V～4.9436V。

6.甲乙类互补对称功放电路的输出功率
（1）利用示波器得到vi、Vo波形。

由图可得Vom=4.643V （2）启动后处理程序。

得出输出功率曲线：
由图可知，最大输出功率Pm=0.53W （3）直流电源功率曲线为：
由图可见，直流电源提供的功率Pv=1.7645W. （4）功率放大电路的效率图像为：
由图可见，功放电路的效率为30.14%。

（5）功率管的管耗曲线为：
由图得每个功率管的管耗为0.611W.。

功率放大器的组装与设计实验目的：培养综合能力，动手能力，分析能力，提高和巩固模电知识，熟悉常见的元器件，和基本焊接方法。

实验仪器：函数发生器，收音机（其他能发出声音的声音源均可），音响，焊接常用的器材如电烙铁，焊锡丝，吸锡泵，镊子等。

实验原理第一部分：1.作用与组成声频放大器又称音频放大器，低频放大器或扩音机，顾名思义，它是放大电信号的装置。

由于各种信号源（声源）输入的信号很弱（几毫伏到1-2伏），不足以推定扬声器放声，因此必须将这些微弱的信号进行放大。

从高保真意义上讲，要求放大器如实地放大原信号，即原汁原味，但从广义上讲，为了使声明更动听，又常常对信号进行必要而适当的修饰与加工。

按声频放大器中各部分的功能不同，可将其分成两部分：其一为前置放大器（还可细分为信号源前置放大和主控放大器）其二称为功率放大器（也称后级放大器）按类又可分为合并式（前置后级一体式）、与分体式（前置与后级分开），分体式一般为高档机。

2.前置放大电路前置放大的作用是对调谐器、点唱机、录音机、传声器，激光唱机以及其它声源送来的信号进行各种处理与放大，以便为功率放大器准备适宜的电信号，使后者顺利工作。

确切的说，前置的作用是对输入的某些信号进行频率均衡或阻抗变换，并对各种信号进行不同量的放大，使各种信号输出电压基本相同，以利于其后主控放大器进行工作。

前置放大器中的主控放大器也称放大器或线路放大器，主要作用是将前面送来的信号进行各种处理，修饰与放大，使之满足功率放大器对输入信号电平的要求，并达到人们对音响效果的某些主观要求，比如，音量调节、响度控制、音调调节、噪声抑制、声道平衡、宽度展宽等功能都在此环节完成。

3.功率放大器其本质是将交流的电能“转中换”为音频信号能。

其构成成分为输入级、前置激励级、功率输出级、保护电路和功率指示、电源。

由于电子技术的飞速发展，现代高保真立体声放大器广泛采用晶体管集成电路，随着人们对电声指标的更高要求，在民用放大器中甲类、超甲类、电流负反馈等其他类型的超低失真放大器逐渐增多，为了改善音质，人们对场效应管也产生了极大的兴趣。

实验一单级放大电路一、实验目的1.熟悉电予元器问模拟电路实验箱的使用2、学会测量和调整放大电路静态玉作点的方法，观察放大电路的非线性失真3、学习测定放大电路的电压放大倍数。

4、掌握放大电路的输入阻抗、输出阻抗的测试方法。

5、学习基本交直流仪器仪表的使用方法二、实验仪器1、示波器2、信号发生器3、万用表三、预习要求1、学习三极管及单级放大电路的工作原理，明确实验目的。

2、学习放大电路动态反静态工作参数测量方法四、实验内容及步骤1.连接线路按图连好线路2.调整静态工作点将函数信号发生器的输出通过输出电缆线接至Us两端，调整函数倍号发生器输出的正弦被信号使fc=lkHz, Ui=10mV . (Ui是放大电路输入信号ui的有效值，用毫伏表测量ui可得）。

将示波器Y轴输入电缆线连接至放大电路输出端。

然后调整基极电阻Rpl，在示波器上观察uo的波形，将uo调整到最大不失真输出。

注意观察静态工作点的变化对输出波形的影响过程，观察何时出现饱和失真、截止失真，若出现双向失真应减小Ui，直至不出现失真。

调好工作点后Rp1电位器不能再动。

用万用表测量静态工作点记录数据于表1-1 （测量Uce和lc时，应使用万用表的直流电压档和直流电流档）。

表11用万用表测量静态工作点3.测量放大电路的电压放大倍数调节函数信号发生器输出为f=lkHz, Ui=10mV的正弦信号，用示波器观察放大器的输出波形。

若波形不失真，用晶体管毫伏表测量放大器空载时的输出电压及负载时的输出电压Uo的实测值；调Ui=20mV，重复上述步骤，验证放大倍数的线性关系，填入数据记录表1-2中（测量输入电压、输出电压时，用晶体管毫伏表测量）。

表1-2数据记录表1(I) 输入阻抗的测量：用万用表的欧姆档测量信号源与放大器之间的电阻1R1,用晶体毫伏表测量信号窑南端电压Us以及放大器输入电压Ui，可求得放大电路的输入阻抗。

(Ui * 1R1)/(Us-Ui)(2) 输出阻扰的测量：在放大器输出信号不失真的情况下，断开RL，用晶体管毫伏表测量输出电压Uo1；接上RL，测得Uo2，可求得放大电路的输出阻抗。

功率放大电路实验报告功率放大电路实验报告引言：功率放大电路是电子工程中常见的一种电路，它的作用是将输入信号的功率放大到更高的水平，以便驱动负载。

本实验旨在通过搭建一个简单的功率放大电路，探索其工作原理和性能特点。

实验装置：1. 功率放大器芯片：我们选择了一款常用的功率放大器芯片，具有高增益和低失真的特点。

2. 电源：为了保证电路的正常工作，我们使用了一个稳定的直流电源。

3. 输入信号发生器：为了提供输入信号，我们使用了一个可调频率和幅度的信号发生器。

4. 负载：为了测试功率放大电路的输出能力，我们选择了一个合适的负载。

实验步骤：1. 搭建电路：根据电路原理图，我们将功率放大器芯片、电源、输入信号发生器和负载依次连接起来。

2. 设置参数：根据实验要求，我们将电源电压、输入信号频率和幅度进行调整，以便观察电路的工作情况。

3. 测试输出：通过连接示波器，我们可以实时监测功率放大电路的输出信号，并记录相关数据。

4. 分析结果：根据实验数据，我们可以计算功率放大电路的增益、频率响应和失真程度等指标，并进行分析和比较。

实验结果：根据实验数据和分析，我们得出以下结论：1. 增益特性：功率放大电路在一定范围内具有较高的增益，输入信号经过放大后，输出信号的幅度明显增加。

2. 频率响应：功率放大电路对不同频率的输入信号具有不同的放大效果，一般在特定频率范围内工作最佳。

3. 失真特性：由于电路本身的非线性特点，功率放大电路在放大过程中会引入一定的失真，主要表现为谐波失真和交叉失真。

4. 输出能力：功率放大电路可以驱动较大的负载，输出功率与负载阻抗之间存在一定的关系。

讨论与改进：在实验过程中，我们还发现了一些问题和改进的空间：1. 温度效应：功率放大电路在工作过程中会产生一定的热量，温度的变化可能会影响电路的性能稳定性，需要进一步研究和改进。

2. 失真抑制：为了减少失真的影响，可以采用一些补偿电路或反馈控制技术，提高功率放大电路的线性度和稳定性。

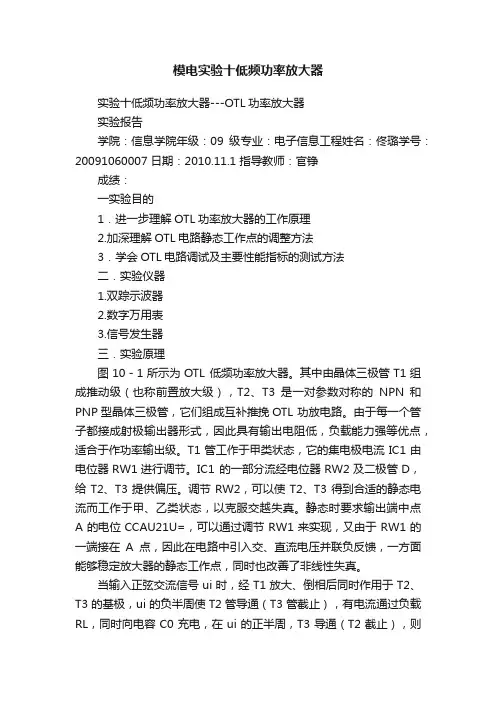

模电实验十低频功率放大器实验十低频功率放大器---OTL功率放大器实验报告学院：信息学院年级：09级专业：电子信息工程姓名：佟璐学号：20091060007 日期：2010.11.1 指导教师：官铮成绩：一实验目的1．进一步理解OTL功率放大器的工作原理2.加深理解OTL电路静态工作点的调整方法3．学会OTL电路调试及主要性能指标的测试方法二．实验仪器1.双踪示波器2.数字万用表3.信号发生器三．实验原理图10－1所示为OTL 低频功率放大器。

其中由晶体三极管T1组成推动级（也称前置放大级），T2、T3是一对参数对称的NPN和PNP型晶体三极管，它们组成互补推挽OTL 功放电路。

由于每一个管子都接成射极输出器形式，因此具有输出电阻低，负载能力强等优点，适合于作功率输出级。

T1管工作于甲类状态，它的集电极电流IC1由电位器RW1进行调节。

IC1 的一部分流经电位器RW2及二极管D，给T2、T3提供偏压。

调节RW2，可以使T2、T3得到合适的静态电流而工作于甲、乙类状态，以克服交越失真。

静态时要求输出端中点A的电位CCAU21U=，可以通过调节RW1来实现，又由于RW1的一端接在A点，因此在电路中引入交、直流电压并联负反馈，一方面能够稳定放大器的静态工作点，同时也改善了非线性失真。

当输入正弦交流信号ui时，经T1放大、倒相后同时作用于T2、T3的基极，ui的负半周使T2管导通（T3管截止），有电流通过负载RL，同时向电容C0充电，在ui的正半周，T3导通（T2截止），则已充好电的电容器C0起着电源的作用，通过负载RL放电，这样在RL 上就得到完整的正弦波。

C2和R 构成自举电路，用于提高输出电压正半周的幅度，以得到大的动态范围。

图10-1 OTL功率放大器实验电路OTL 电路的主要性能指标1、最大不失真输出功率P0m理想情况下，L2CComRU81P=，在实验中可通过测量RL 两端的电压有效值，来求得实际的L2OomRUP=。

实验一 BJT单管共射电压放大电路实验报告自动化一班李振昌一、实验目的（1）掌握共射放大电路的基本调试方法。

（2）掌握放大电路电压放大倍数、输入电阻、输出电阻的基本分析方法。

（3）进一步熟练电子仪器的使用。

二、实验内容和原理仿真电路图静态工作点变化而引起的饱和失真与截止失真静态工作点的调整和测量 : 调节RW1，使Q 点满足要求(ICQ ＝1.5mA)。

测量个点的静态电压值RL ＝∞及RL ＝2K 时，电压放大倍数的测量 : 保持静态工作点不变！输入中频段正弦波，示波器监视输出波形，交流毫伏表测出有效值。

RL ＝∞时，最大不失真输出电压Vomax(有效值)≥3V : 增大输入信号幅度与调节RW1，用示波器监视输出波形、交流毫伏表测出最大不失真输出电压Vomax 。

输入电阻和输出电阻的测量 : 采用分压法或半压法测量输入、输出电阻。

放大电路上限频率fH 、下限频率fL 的测量 : 改变输入信号频率，下降到中频段输出电压的0.707倍。

观察静态工作点对输出波形的影响 : 饱和失真、截止失真、同时出现。

三、主要仪器设备示波器、函数信号发生器、12V 稳压源、万用表、实验电路板、三极管9013、电位器、各种电阻及电容器若干等四、操作方法和实验步骤 准备工作： 修改实验电路将K1用连接线短路(短接R7)；RW2用连接线短路；在V1处插入NPN型三极管(9013)；将RL接入到A为RL=2k，不接入为RL＝∞(开路) 。

开启直流稳压电源，将直流稳压电源的输出调整到12V，并用万用表检测输出电压。

确认输出电压为12V后，关闭直流稳压电源。

用导线将电路板的工作电源与12V直流稳压电源连接。

开启直流稳压电源。

此时，放大电路已处于工作状态。

实验步骤1.测量并调整放大电路的静态工作点调节电位器RW1，使电路满足ICQ=1.5mA。

为方便起见，测量ICQ时，一般采用测量电阻Rc两端的压降VRc，然后根据ICQ=VRc/Rc计算出ICQ 。

实验四互补对称功率放大器一、实验电路图20-1互补对称功率放大器二、预习要求1、分析图20-1电路中各三极管工作状态及交越失真情况。

电路中采用NPN、PNP两支晶体管，其特性一致。

利用NPN、PNP管轮流导通，交替工作，在负载RL上得到一个完整的被放大的交流信号。

静态时，电源通过V2向C充电，调整参数使得三极管发射极电位：动态时，Ui>0，V2导通V3截止，i L=i c2，R L上得到上正下负的电压。

Ui<0，V2截止V3导通，C两端的电压为V3、R L提供电源, i L=i c2，R L上得到上负下正的电压。

输入信号很小时，达不到三极管的开启电压，三极管不导电。

因此在正、负半周交替过零处会出现一些非线性失真，这个失真称为交越失真。

电路中二极管D1、D2即可消除交越失真。

2、电路中若不加输入信号，V2、V3管的功耗是多少。

静态时，Vin = 0V , V2、V3均不工作 ,此时其功耗为0。

3、电阻R4、R5的作用是什么?电阻R4、R5与三极管V1构成放大电路，为后级电路提供电压。

4、根据实验内容自拟实验步骤及记录表格。

三、实验仪器及材料1、信号发生器2、示波器四、实验内容1、调整直流工作点，使M点电压为0.5V CC。

2、测量最大不失真输出功率与效率。

3、改变电源电压 (例如由+12V变为+6V)，测量并比较输出功率和效率。

4、比较放大器在带5K1和8Ω负载 (扬声器)时的功耗和效率。

电源电压加12V，负载接入喇叭：首先调整直流工作点，使M点电压为0.5V CC。

然后在输入端接1KHZ信号时，输出端接用示波器观察输出波形，逐渐增大输入电压幅度，直至出现失真为止、记录此时输入电压、输出电压幅值、并记录波形。

实验结果：输入电压U i(有效)= 219mV输出电压U o(有效)= 1.2V电流I=81.2mA输出功率P o = U o2/ R L= 0.18WP V=VCC*I/2=0.487W转换效率 = P o/ P v= 36.96%电源电压加6V，负载接入喇叭：首先调整直流工作点，使M点电压为0.5V CC。

互补对称式功率放大电路一、实验目的：1）熟悉互补对称式功率放大器的性能测试方法。

2）了解自举电路的原理及其对改善互补对称式功率放大器的性能所起的作用。

二、实验仪器：实验仪器 数量二踪示波器 1台函数发生器 1台交流毫伏表 1台直流稳压电源 1台三、实验原理和实验内容：1、实验原理2、实验内容（1）静态测试合上开关K 、K1，用万用表先测量直流稳压电源使输出V V CC 6=，调节1W R 使B 点即原理图中C2左端的直流电位约为3V 。

断开K 、K2，调节2W R 使23C I 约为mA 52- ，本次实验时23C I =3.781mA 。

（2）测量放大器的质量指标a.最大不失真电压、最大不失真功率：当接上K 1，R 4(自举电路)时,用示波器测得：V om =1.4V ，V o （有效）=0.9V ,C I =50.24mA 。

Lom om om O R V I V P 22122===0.5*1.42/8.47W =115.7mW b.电源供给的实际功率和效率：在最大不失真输出时，用万用表电流档串入V CC 总线处测得C I =50.24mA 。

电源供给的功率为C CC V I V P ==（6V ）*（50.24mA ）=301.44mW 效率η=%100⨯VOP P =(115.7mW ）/(301.44mW )*100％=38.4%。

c.断开K 1，不带R 4（无自举），示波器测得的为V om =0.8V ，V o （有效）=0.54V ,C I =32.67mA 。

Lomom om O R V I V P 22122===0.5*0.82/8.47 W =37.8mWC CC V I V P ==（6V ）*（32.67mA ）=196.02mW效率η=%100⨯VOP P =(37.8mW ）/(196.02mW )*100％=19%（3）观察“交越失真”现象四、电路仿真1、仿真时静态测试23CI=4.294mA。

《模拟电子系统训练》设计报告班级：姓名：低频功率放大器的设计设计任务书设计一个集成功率放大器，在放大通道的正弦信号输入幅度为5mV~700mV 等效负载电阻为8Ω，满足以下指标：1、额定输出功率P o≥10W；2、带宽BW为50Hz~10Hz；3、在P o下的效率≥55%；4、在P o和BW下的非线性失真系数γ≤3%；5、当输入端交流信号为是0时，R L上交流噪声功率≤10mV。

一、设计原理1、低频功率放大器常见的电路形式有OCL电路和OTL电路，要求其输出功率大，非线性失真小，效率高等。

2、LA4100~LA4102集成功率放大器的介绍，下图为其内部电路：电路增益可通过内部电阻R11与脚6所接电阻决定。

LA4100~LA4102接成的电路如下图所示，外部元件的作用如下：R F、C F——与内部电阻R11组成交流负反馈支路，控制电路的闭环电压增益Av ；Av ≈ R11/ R FC B —— 相位补偿，一般取几十至几百pF ；C C —— OTL 电路的输出端电容，一般取耐压大于V CC /2的几百μF 电容； CD —— 反馈电容，消除自激，一般取几百P F ； C H —— 自举电容；C 3、C 4 —— 滤除纹波，一般取几十至几百μF ； C 2 —— 电源退耦电容。

二、设计步骤1、总体方案设计① 放大通道的正弦信号幅度为一范围（5mV~700mV ），输出电压在等效负载电阻上获得，则放大器的增益是可以调节的。

② P o 下的效率≥55%，则说明功率放大器的功率输出级工作在甲乙类。

③ 放大倍数A u 的计算：Lo o Loo R P U R U P =∴=2VR P U L o OM 6.122==，取U OM =14ViMoM U U U A =∴=2800。

④ 整个电路由前置放大电路和功率放大电路共同完成，其中前置电路的增益为280，功率放大电路的增益为10。

其系统框图如下：1、单元模块设计① 前置放大电路由两个双运放集成运算放大器NE5532构成两级电压放大电路，两级的增益分别为15和20：20102001510150562211=ΩΩ===ΩΩ==K K R R A K K R R A U U前置放大电路 功率放大电路R L交流型号输入为了实现对5mV～700mV范围内的信号，都只能放大到1.4V，可在两级间串一个滑动变阻器R P来改变整个系统的增益，同时也起到对信号的衰减作用。

模电电路实验实验目的本实验旨在通过搭建和调试模电电路，加深对模拟电路基本概念的理解，掌握模拟电路的测量方法和调试技巧。

实验器材和材料•功能发生器•双踪示波器•直流电源•可变电阻•电容和电感元件•万用表•连接线等实验内容实验一：直流偏置电源实验目的通过搭建直流偏置电源电路，了解直流稳压电源的工作原理，掌握直流电源的调整和测量方法。

实验步骤1.将直流电源连接到功能发生器的输出端。

2.将功能发生器与示波器相连，观察输出波形，调整幅度和频率。

3.将可变电阻与电容和电感元件连接，调整阻值和测量电压，观察电路输出。

4.依次改变电容和电感元件的数值，观察输出波形的变化。

实验目的通过搭建放大电路，了解放大电路的工作原理，掌握放大电路的测量技巧和放大倍数的调整方法。

实验步骤1.将功能发生器与放大电路相连，调整输出波形的幅度和频率。

2.使用万用表测量放大电路的输入和输出电压，计算放大倍数。

3.改变电阻的数值，观察输出波形的变化，调整放大倍数。

4.将频率调整到共振频率附近，观察输出波形是否失真。

实验目的通过搭建滤波电路，了解滤波电路的工作原理，掌握滤波电路的计算和测量方法。

实验步骤1.将功能发生器与滤波电路相连，调整输出波形的幅度和频率。

2.使用示波器观察输出波形，并测量输出电压。

3.根据测量值计算滤波电路的截止频率和增益。

4.改变电容和电感元件的数值，观察输出波形的变化，调整截止频率和增益。

实验结果分析通过实验一、实验二和实验三的实验，我们可以对模拟电路的基本原理有更深入的理解。

实验一主要了解了直流偏置电源的工作原理和调整方法；实验二主要了解了放大电路的工作原理和调整方法；实验三主要了解了滤波电路的工作原理和调整方法。

通过这些实验，我们还可以了解到电容和电感元件对电路性能的影响，并且掌握了测量和调试模拟电路的技巧。

实验总结通过本次模拟电路实验，我们深入了解了模拟电路的基本原理和调试方法。

我们掌握了直流偏置电源、放大电路和滤波电路的工作原理和调整方法，并通过实际的实验操作加深了理论的理解。

《模拟电子技术基础》音频功率放大电路课程实习报告专业：电气工程及其自动化班级：11电气姓名：周xx 李xx指导教师：马明涛二○一二年十二月二十五日目录一、课程实习任务........................................................................................................................................... - 2 -1、名称 ....................................................................................................................................................... - 2 -2、可实现功能.......................................................................................................................................... - 2 -3、需达到的性能参数............................................................................................................................ - 2 -4、掌握技能 .............................................................................................................................................. - 2 -二、对原理图的分析理解 ............................................................................................................................ - 2 -1、实验原理............................................................................................................................................. - 2 -2、原理图.................................................................................................................................................. - 2 -三、实验设备 .................................................................................................................................................... - 3 -1、主要仪器............................................................................................................................................. - 3 -2、实验器件 ............................................................................................................................................. - 4 -3、识别与检测 ........................................................................................................................................ - 4 -四、电路制作与调试 ...................................................................................................................................... - 5 -五、电路检测.........................................................................................................................................................- 5-六、讨论总结 ..................................................................................................................................................... - 7-参考文献 (8)一、课程实习任务1．名称：音频功率放大电路2．可实现功能：放大功率3．需达到的性能参数：功率输出信号是输入信号的10倍以上4．掌握技能：万能表的使用、焊接技术、示波器，调试操作二、实验原理和原理图1、OTL 功率放大电路的工作原理OTL 功率放大电路由激励级、输出级和自举电路组成，本次实训的电路如图5-1 所示。

模电实验报告模拟电子实验报告一、引言模拟电子实验是电子信息工程类专业中一门非常重要的课程，通过这门实验课程，我们可以更加深入地了解模拟电路的基本原理和特性。

本次实验我们将学习并掌握一些基本的模拟电路，包括放大电路、滤波电路和振荡电路等。

二、实验一：放大电路1. 实验目的掌握放大电路的基本原理和特性，了解电压放大和功率放大的区别。

2. 实验原理放大电路是指通过放大器将输入信号放大后输出的电路。

信号放大可以分为电压放大和功率放大两种。

电压放大是指将输入信号的电压放大到一定倍数后输出，而功率放大是指将输入信号的功率放大到一定倍数后输出。

3. 实验步骤(1) 搭建共射放大电路，连接电路中的电阻和电容。

(2) 接通电源，调节电源电压和放大器参数。

(3) 输入不同幅度的信号，观察输出信号的变化。

4. 实验结果通过实验我们可以观察到输入信号经过放大电路后，输出信号的电压发生了变化。

当输入信号的幅度较小时，输出信号的幅度也较小；而当输入信号的幅度较大时，输出信号的幅度也较大。

这说明了放大电路可以放大输入信号的电压。

三、实验二：滤波电路1. 实验目的了解滤波电路的基本原理和滤波效果。

2. 实验原理滤波电路是指通过电容、电感和电阻等元件对输入信号进行滤波处理的电路。

滤波电路可以将输入信号中的某些频率成分削弱或者消除，从而得到滤波后的信号。

3. 实验步骤(1) 搭建RC低通滤波电路，连接电容和电阻。

(2) 接通电源，调节电源电压和电路参数。

(3) 输入不同频率的信号，观察输出信号的变化。

4. 实验结果通过实验我们可以观察到当输入信号的频率较低时，输出信号几乎与输入信号一致；而当输入信号的频率较高时，输出信号的幅度明显下降。

这说明了低通滤波电路可以将高频信号削弱，从而实现对输入信号的滤波处理。

四、实验三：振荡电路1. 实验目的了解振荡电路的基本原理和振荡条件。

2. 实验原理振荡电路是指通过反馈回路将一部分输出信号再次输入到输入端，从而使得电路产生自激振荡的现象。

实验七集成功率放大器一、实验目的1、了解功率放大集成块的应用2、学习集成功率放大器基本技术指标的测试二、实验原理集成功率放大器由集成功放块和一些外部阻容元件构成。

它具有线路简单，性能优越，工作可靠，调试方便等优点，已经成为在音频领域中应用十分广泛的功率放大器。

电路中最主要的组件为集成功放块，它的内部电路与一般分立元件功率放大器不同，通常包括前置级、推动级和功率级等几部分。

有些还具有一些特殊功能（消除噪声、短路保护等）的电路。

其电压增益较高（不加负反馈时，电压增益达70～80db，加典型负反馈时电压增益在40db以上）。

集成功放块的种类很多。

本实验采用的集成功放块型号为LA4112，它的内部电路如图7－1 所示，由三级电压放大，一级功率放大以及偏置、恒流、反馈、退耦电路组成。

1) 电压放大级第一级选用由T1和T2管组成的差动放大器，这种直接耦合的放大器零漂较小，第二级的T3管完成直接耦合电路中的电平移动，T4是T3管的恒流源负载，以获得较大的增益；第三级由T6管等组成，此级增益最高，为防止出现自激振荡，需在该管的B、C极之间外接消振电容。

2) 功率放大级由T8－T13等组成复合互补推挽电路。

为提高输出级增益和正向输出幅度，需外接“自举”电容。

3) 偏置电路为建立各级合适的静态工作点而设立。

除上述主要部分外，为了使电路工作正常，还需要和外部元件一起构成反馈电路来稳定和控制增益。

同时，还设有退耦电路来消除各级间的不良影响。

图7－1 LA4112内部电路图LA4112集成功放块是一种塑料封装十四脚的双列直插器件。

它的外形如图7－2 所示。

表7－1、2是它的极限参数和电参数。

图7－2 LA4112外形及管脚排列图与LA4112集成功放块技术指标相同的国内外产品还有FD403；FY4112；D4112等，可以互相替代使用。

表7－1表7-2集成功率放大器LA4112的应用电路如图7－3 所示，该电路中各电容和电阻的作用简要说明如下：C1、C9—输入、输出耦合电容，隔直作用。

实验报告实验名称: 功率放大器学院: 航海学院专业: 信息对抗技术班级: 03051001姓名:学号:同组成员:一、实验目的（1）熟悉集成功率放大器的工作原理，掌握测试集成功率放大器性能指标的方法，体会功率放大器的作用。

（2）提高电路级联的联调能力，学会分析和调试复杂的电路。

二、实验原理1、集成功率放大器介绍LM386电压增益内置为20，但在1脚和8脚之间增加一只外接电阻和电容，便可将增益调节至任意值，直至200，其静态功耗低，工作电压范围宽，外围元件少，电压增益可调以及失真度低，广泛应用于各种民用音频功放中。

2、功率放大器的基本参数①直流电源供给功率。

直流电源供给功率，是指在功率放大器中直流电源实际输出的功率。

②最大不失真输出功率。

最大不失真输出功率，是指在加大输入信号，直至输出电压波形临界失真为止时的输出功率。

(为有效值)③电路的最大效率ηη=④功率放大器的增益⑤功率放大器的带宽。

三、实验内容鉴于仿真软件Multisim元件库中无原件LM386，故此用另一原件TDA 2030代替。

（1）根据图正确连接电路，确定电路连接无误后，接通电源。

（2）在输入端加1KHz，峰峰值为200mV的正弦波信号，调节滑动变阻器，逐渐增大输入电压的幅值，直至用示波器观察到的Vo波形为临界失真（即输出信号最大）为止，用万用表测出Vi和Vo，读出此时稳压电源所指的电源电压和电流I，算出Av, ,和η，并将结果记录于表一中。

（3）用波特图绘制仪绘出网络的波特图，有波特图读出功率放大器的,记录于表一中。

四、实验结果（1）表一功率放大器仿真测试数据记录(mV) (V) (dB) (V) (W) (W) (Hz) （2）输入及输出信号波形（3）网络的波特图。

功率放大电路原理实验一、实验目的1、进一步理解OTL 功率放大器的工作原理；2、学会OTL 电路的调试及主要性能指标的测试方法。

二、主要设备及器件信号发生器，双踪示波器，直流电源，晶体三极管、电阻、电容若干三、实验原理图1 OTL 低频功率放大器图1所示为OTL 低频功率放大器。

其中1T 为推动级（也称前置放大级），2T ，3T 是一对参数对称的NPN 和PNP 型晶体三极管，它们组成互补推挽OTL 功放电路。

由于每一个管子都接成射极输出器形式，因此具有输出电阻低，负载能力强等优点，适合于作为功率输出级。

当输入正弦交流信号i V 时，经1T 放大、倒相后作用于2T ， 3T 的基极，i V 的负半周时，3T 管导通（2T 管截止），有电流通过负载L R ，同时向电容o C 充电。

在i V 的负半周， 2T 管导通（3T管截止），则已充好电的电容器o C 起着电源的作用，通过负载L R 放电，这样在L R 上就得到完整的正弦波。

OTL 电路的主要性能指标 1．最大不失真输出功率om P 理想情况下，2CC om L18V P R =， 在实验中可通过测量R L 两端的电压有效值，来求得实际的2o om LV P R = 2．效率ηom V 100%PP η=⨯ V P ----直流电源供给的平均功率 理想情况下，max 78.5%η=。

在实验中，可测量电源供给的平均电流dc I ，从而求得V CC dcP V I =，负载上的交流功率已用上述方法求出，因而也就可以计算实际效率了。

四、实验内容1、按照如图所示连接好电路，不应出现自激现象，调节R3，使T2和T3的发射极至2.5V左右，输入1Khz,峰峰值20mV 左右的正弦信号，观察负载的输出信号。

2．最大输出功率om P 和效率η的测试 ⑴ 测量om P输入端接1kHz f =的正弦信号i V ，输出端用示波器观察输出电压o V 波形。

逐渐增大i V ，使输出电压达到最大不失真输出，用示波器测出负载L R 上的电压om V ，则2om om LV P R =⑵ 测量效率η当输出电压为最大不失真输出时，测出直流电源供给的平均电流dc I ，电流dc I 可由负载两端电压除以电阻计算得。

摘要单级放大电路的电压放大倍数一般可以达到几十倍，然而，在许多场合，这样的放大倍数是不够用的，常需要把若干个单管放大电路串接起来，组成多级放大器，把信号经过多次放大，从而得到所需的放大倍数。

在生产实践中，一些信号需经多级放大才能达到负载的要求。

可由若干个单级放大电路组成的多级放大器来承担这一工作。

在多级放大电路的前面几级，主要用作电压放大，大多采用阻容耦合方式; 在最后的功率输出级中，常采用变压器藕合方式’;在直流放大电路及线性集成电路中，·常采用直接接藕合方式。

摘要 (2)第一章放大电路基础 (3)1.1 放大的概念和放大电路的基本指标：1.2 三种类型的指标第二章基本放大电路 (7)2.1 BJT 的结构 (7)2. 2 BJT的放大原理 (8)第三章多级放大电路 (9)3.1 多级放大电路的耦合方式 (9)3.2 放大电路的静态工作点分析 (11)3.3 设计电路的工作原理 (12)3.4计算参数 .......................................................................................................... .. (13)总结......................................................................................................................... (14)参考文献 ................................................................................................................ (14)第一章放大电路基础放大的概念和放大电路的基本指标：“放大”这个词很普遍，在很多场合都会发现放大的现象的存在。
