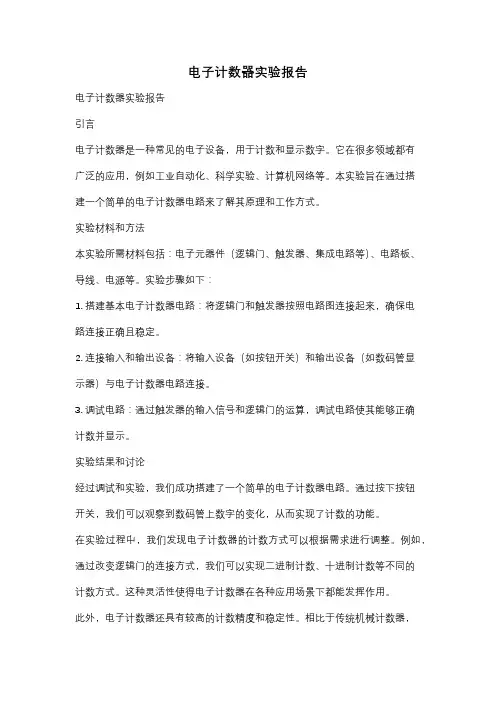

电子计数器实验报告电子计数器实验报告引言电子计数器是一种常见的电子设备，用于计数和显示数字。

它在很多领域都有广泛的应用，例如工业自动化、科学实验、计算机网络等。

本实验旨在通过搭建一个简单的电子计数器电路来了解其原理和工作方式。

实验材料和方法本实验所需材料包括：电子元器件（逻辑门、触发器、集成电路等）、电路板、导线、电源等。

实验步骤如下：1. 搭建基本电子计数器电路：将逻辑门和触发器按照电路图连接起来，确保电路连接正确且稳定。

2. 连接输入和输出设备：将输入设备（如按钮开关）和输出设备（如数码管显示器）与电子计数器电路连接。

3. 调试电路：通过触发器的输入信号和逻辑门的运算，调试电路使其能够正确计数并显示。

实验结果和讨论经过调试和实验，我们成功搭建了一个简单的电子计数器电路。

通过按下按钮开关，我们可以观察到数码管上数字的变化，从而实现了计数的功能。

在实验过程中，我们发现电子计数器的计数方式可以根据需求进行调整。

例如，通过改变逻辑门的连接方式，我们可以实现二进制计数、十进制计数等不同的计数方式。

这种灵活性使得电子计数器在各种应用场景下都能发挥作用。

此外，电子计数器还具有较高的计数精度和稳定性。

相比于传统机械计数器，电子计数器可以实现更高的计数速度，并且不易受到外界环境的干扰。

这使得电子计数器在需要高精度计数的场合下具有优势。

然而，电子计数器也存在一些局限性。

首先，较复杂的电子计数器电路需要较多的电子元器件和连接线，增加了制作和维护的难度。

其次，电子计数器的计数范围受限于触发器的位数和逻辑门的连接方式，无法实现无限大的计数。

结论通过本次实验，我们深入了解了电子计数器的原理和工作方式。

电子计数器作为一种常见的电子设备，在各个领域都有广泛的应用。

它的高精度、稳定性和灵活性使得它成为现代科技发展中不可或缺的一部分。

通过进一步的研究和实验，我们可以进一步改进电子计数器的性能和功能，以满足不同领域的需求。

例如，可以研究更高级的触发器和逻辑门，以提高计数器的计数速度和精度。

数电实验报告：计数器及其应用数字电子技术实验报告实验四：计数器及其应用一、实验目的：1、熟悉常用中规模计数器的逻辑功能。

2、掌握二进制计数器和十进制计数器的工作原理和使用方法。

二、实验设备：1、数字电路实验箱；2、74LS90。

三、实验原理：1、计数是一种最简单基本运算，计数器在数字系统中主要是对脉冲的个数进行计数，以实现测量、计数和控制的功能，同时具有分频功能。

计数器按计数进制分有：二进制计数器，十进制计数器和任意进制计数器；按计数单元中触发器所接收计数脉冲和翻转顺序分有：异步计数器，同步计数器；按计数功能分有：加法计数器，减法计数器，可逆（双向）计数器等。

2、74LS90是一块二-五-十进制异步计数器，外形为双列直插，NC表示空脚，不接线，它由四个主从JK触发器和一些附加门电路组成，其中一个触发器构成一位二进制计数器；另三个触发器构成异步五进制计数器。

在74LS90计数器电路中，设有专用置“0”端R0（1），R0（2）和置“9”端S9（1）S9（2）。

其中前两个为异步清0端，后两个为异步置9端。

CP1, CP2为两个时钟输入端；Q0 ~Q3为计数输出端。

当R1=R2=S1=S2=0时，时钟从CP1引入，Q0输出为二进制；从CP2引入，Q3输出为五进制。

时钟从CP1引入，二Q0接CP1,则Q3Q2Q1Q0输出为十进制（8421码）；时钟从CP2引入，而Q3接CP1，则Q0Q3Q2Q1输出为十进制（5421码）。

四、实验原理图及实验结果：1、实现0～9十进制计数。

1）实验原理图如下：（函数信号发生器：5V 3Hz 偏移2.5V方波）2）实验结果：解码器上依次显示0~9十个数字。

2、实现六进制计数。

1）实验原理图如下：（函数信号发生器：5V 3Hz 偏移2.5V方波）2）实验结果：解码器上依次显示0~5六个数字。

3、实现0、2、4、6、8、1、3、5、7、9计数。

1）实验原理图如下：（函数信号发生器：5V 3Hz 偏移2.5V方波）2）实验结果：解码器上依次显示0、2、4、6、8、1、3、5、7、9十个数字。

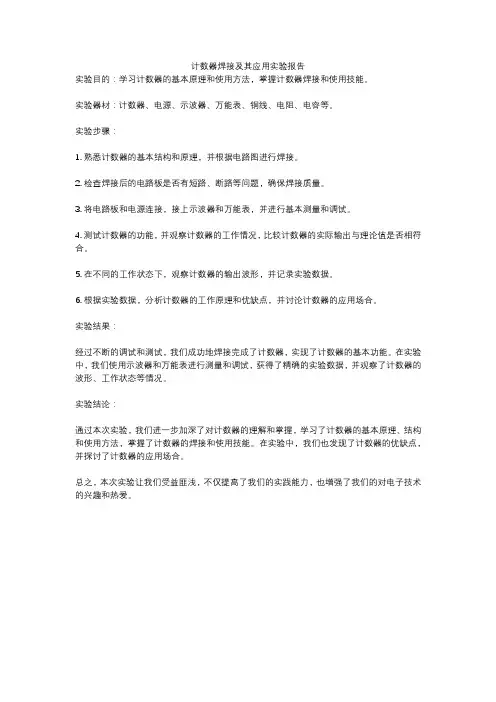

计数器焊接及其应用实验报告
实验目的：学习计数器的基本原理和使用方法，掌握计数器焊接和使用技能。

实验器材：计数器、电源、示波器、万能表、铜线、电阻、电容等。

实验步骤：
1. 熟悉计数器的基本结构和原理，并根据电路图进行焊接。

2. 检查焊接后的电路板是否有短路、断路等问题，确保焊接质量。

3. 将电路板和电源连接，接上示波器和万能表，并进行基本测量和调试。

4. 测试计数器的功能，并观察计数器的工作情况，比较计数器的实际输出与理论值是否相符合。

5. 在不同的工作状态下，观察计数器的输出波形，并记录实验数据。

6. 根据实验数据，分析计数器的工作原理和优缺点，并讨论计数器的应用场合。

实验结果：
经过不断的调试和测试，我们成功地焊接完成了计数器，实现了计数器的基本功能。

在实验中，我们使用示波器和万能表进行测量和调试，获得了精确的实验数据，并观察了计数器的波形、工作状态等情况。

实验结论：
通过本次实验，我们进一步加深了对计数器的理解和掌握，学习了计数器的基本原理、结构和使用方法，掌握了计数器的焊接和使用技能。

在实验中，我们也发现了计数器的优缺点，并探讨了计数器的应用场合。

总之，本次实验让我们受益匪浅，不仅提高了我们的实践能力，也增强了我们的对电子技术的兴趣和热爱。

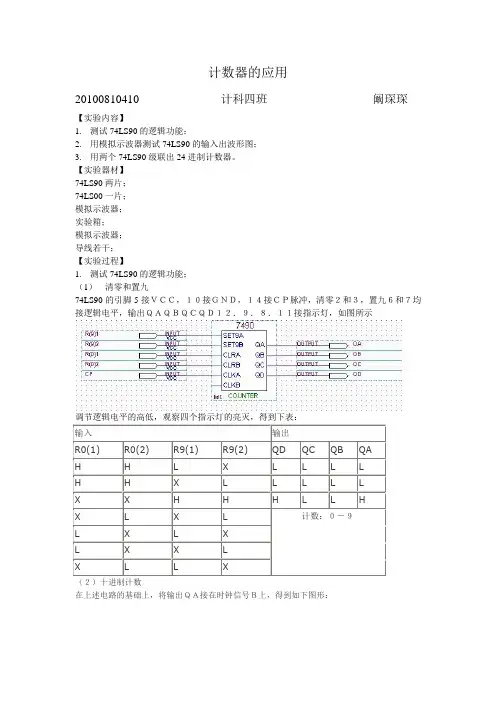

计数器的应用20100810410 计科四班阚琛琛【实验内容】1.测试74LS90的逻辑功能；2.用模拟示波器测试74LS90的输入出波形图；3.用两个74LS90级联出24进制计数器。

【实验器材】74LS90两片；74LS00一片；模拟示波器；实验箱；模拟示波器；导线若干；【实验过程】1.测试74LS90的逻辑功能；（1）清零和置九74LS90的引脚5接ＶＣＣ，１０接ＧＮＤ，１４接ＣＰ脉冲，清零２和３，置九６和７均接逻辑电平，输出ＱＡＱＢＱＣＱＤ１２．９．８．１１接指示灯，如图所示调节逻辑电平的高低，观察四个指示灯的亮灭，得到下表：（２）十进制计数在上述电路的基础上，将输出ＱＡ接在时钟信号Ｂ上，得到如下图形：将ＱＡＱＢＱＣＱＤ接在数码管上，显示数字０－９.（３）二进制计数在十进制的基础上，将显示的数码管ＱＢ接口接在清零端，如图：输出QAQBQCQD接在数码管上，则显示０－１；（４）五进制计数在十进制的基础上，将数码管显示的ＱＡ和ＱＣ接口接在清零端，如图：输出QAQBQCQD接在数码管上，则显示0-4.总结：在十进制的基础上使用清零端，则可以实现任意进制。

2.用模拟示波器测试74LS90的输入出波形图；在十进制计数电路的基础上，将QA和CP脉冲接在模拟示波器的两个通道中，调节示波器，图形如下：3.用两个74LS90级联出24进制计数器。

电路构想：分别用两个74LS90构造出两个十进制计数器，将其中的一个QD接在另一个的输入B中，得到一个100进制的计数器，然后在24的时候强制清零，得到一个二十四进制的计数器。

如图所示将两个74LS90的输出QAQBQCQD接在数码管上，左边地位，右边高位，则显示0-23. 【实验心得】1.在使用74LS90的时候要注意，两个脉冲信号只需要接一个就好，否则会有较大影响；2.在查找资料过后，要大致想一下这个芯片的作用及如何使用它，要知道这些原理，才能在后面的试验中有头绪；就像在做模2模5计数器时，将模10和清零结合起来就好【实验评价】本次实验中，使用了模拟示波器，对于此示波器的用法不了解，在测波形的时候比较被动。

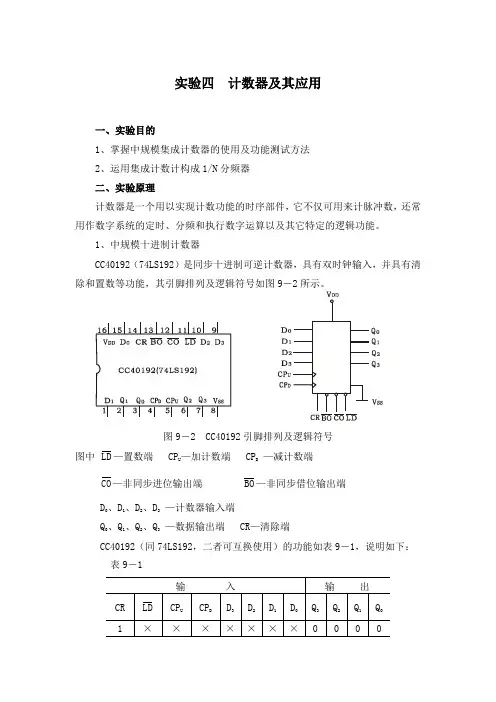

实验四计数器及其应用一、实验目的1、掌握中规模集成计数器的使用及功能测试方法2、运用集成计数计构成1/N分频器二、实验原理计数器是一个用以实现计数功能的时序部件，它不仅可用来计脉冲数，还常用作数字系统的定时、分频和执行数字运算以及其它特定的逻辑功能。

1、中规模十进制计数器CC40192（74LS192）是同步十进制可逆计数器，具有双时钟输入，并具有清除和置数等功能，其引脚排列及逻辑符号如图9－2所示。

图9－2 CC40192引脚排列及逻辑符号图中LD—置数端 CPU —加计数端 CPD—减计数端CO—非同步进位输出端BO—非同步借位输出端D0、D1、D2、D3—计数器输入端Q0、Q1、Q2、Q3—数据输出端 CR—清除端CC40192（同74LS192，二者可互换使用）的功能如表9－1，说明如下：表9－1当清除端CR 为高电平“1”时，计数器直接清零；CR 置低电平则执行其它功能。

当CR 为低电平，置数端LD 也为低电平时，数据直接从置数端D 0、D 1、D 2、D 3 置入计数器。

当CR 为低电平，LD 为高电平时，执行计数功能。

执行加计数时，减计数端CP D 接高电平，计数脉冲由CP U 输入；在计数脉冲上升沿进行 8421 码十进制加法计数。

执行减计数时，加计数端CP U 接高电平，计数脉冲由减计数端CP D 输入，表9－2为8421码十进制加、减计数器的状态转换表。

表9－2加法计数减计数2、计数器的级联使用一个十进制计数器只能表示0～9十个数，为了扩大计数器范围，常用多个十进制计数器级联使用。

同步计数器往往设有进位（或借位）输出端，故可选用其进位（或借位）输出信号驱动下一级计数器。

图9－3是由CC40192利用进位输出CO 控制高一位的CP U 端构成的加数级联图。

图9－3 CC40192级联电路3、实现任意进制计数(1) 用复位法获得任意进制计数器假定已有N进制计数器，而需要得到一个M进制计数器时，只要M＜N，用复位法使计数器计数到M时置“0”，即获得M进制计数器。

计数器实验报告实验目的：通过实验了解计数器的原理和工作方式，掌握计数器的使用方法。

实验仪器：计数器、示波器、信号发生器、电压表。

实验原理：计数器是一种能够自动地对输入脉冲进行计数的电子器件。

它主要由时钟脉冲输入、计数寄存器、计数器控制逻辑以及显示器等部分组成。

实验步骤：1. 准备好实验仪器，包括计数器、示波器、信号发生器和电压表。

2. 将信号发生器的输出信号连接到计数器的时钟脉冲输入口。

3. 设置信号发生器的频率为100 Hz，并调整信号幅度为适当值。

4. 将计数器的数字显示设置为0。

5. 打开计数器和示波器电源，并打开示波器，将示波器的探头连接到计数器的输出端口。

6. 调节示波器的水平和垂直位置，以便能够观察到计数器的输出信号。

7. 开始计数，观察并记录计数器的输出信号和显示结果。

8. 改变信号发生器的频率和幅度，再次进行观察和记录。

实验结果：根据我们的实验步骤和操作，我们观察到计数器的输出信号呈现出逐渐增大的趋势，并且显示结果与输出信号一致。

当频率改变时，计数器的输出结果也会相应地改变。

实验分析：通过实验，我们了解了计数器的基本原理和工作方式，并成功地进行了计数器的实验操作。

实验结果表明，计数器能够准确地对输入脉冲进行计数，并将计数结果显示出来。

同时，我们还观察到了信号发生器频率和幅度对计数器结果的影响，这与我们的预期一致。

实验结论：通过本次实验，我们深入了解了计数器的原理和工作方式，掌握了计数器的使用方法。

实验结果表明，计数器能够准确地对输入脉冲进行计数，并将计数结果显示出来。

同时，我们还观察到了信号发生器频率和幅度对计数器结果的影响。

一、实验目的1. 理解计数器的基本原理和构成方式。

2. 掌握中规模集成计数器的使用方法和功能测试。

3. 了解计数器在数字系统中的应用，如定时、分频、数字运算等。

二、实验原理计数器是一种时序逻辑电路，用于对输入脉冲进行计数。

根据计数进制、触发器翻转方式、计数功能等不同，计数器可以分为多种类型。

1. 计数进制：二进制、十进制、任意进制。

2. 触发器翻转方式：同步、异步。

3. 计数功能：加法、减法、可逆（加/减）。

常见的集成计数器有74LS161（4位二进制同步加法计数器）、74LS193（4位二进制同步可逆计数器）等。

三、实验器材1. 数字电路实验箱2. 同步十进制可逆计数器74LS1923. 2输入四与门74LS001四、实验步骤1. 搭建实验电路：根据实验要求，搭建计数器实验电路，包括计数器芯片、时钟源、复位端等。

2. 功能测试：分别对计数器进行加法计数、减法计数、可逆计数等功能的测试，观察输出波形和计数结果。

3. 应用实验：利用计数器实现定时、分频等功能，观察实际效果。

五、实验结果与分析1. 功能测试：- 加法计数：输入时钟脉冲，观察计数器输出端Q0～Q3的变化，验证加法计数功能。

- 减法计数：输入时钟脉冲，观察计数器输出端Q0～Q3的变化，验证减法计数功能。

- 可逆计数：输入时钟脉冲，观察计数器输出端Q0～Q3的变化，验证可逆计数功能。

2. 应用实验：- 定时功能：利用计数器实现定时功能，例如，通过计数器计数1000个脉冲，实现1秒定时。

- 分频功能：利用计数器实现分频功能，例如，将输入的50Hz时钟信号分频为5Hz。

六、实验总结通过本次实验，我们掌握了计数器的基本原理、构成方式和使用方法，了解了计数器在数字系统中的应用。

实验过程中，我们学会了如何搭建实验电路、进行功能测试和应用实验。

本次实验有助于提高我们对数字电路和时序逻辑电路的理解，为后续学习打下基础。

七、实验心得1. 计数器在数字系统中应用广泛，掌握计数器的基本原理和构成方式非常重要。

实验六计数器及其应用一、实验目的1．学习用集成触发器构成计数器的方法2．掌握同步计数的逻辑功能、测试方法及功能扩展方法3．掌握构成任意进制计数器的方法二、实验设备和器件1．+5V直流电源2．双踪示波器3．连续脉冲源4．单次脉冲源5．逻辑电平开关6．逻辑电平显示器7．译码显示器8．CC4013×2（74LS74）CC40192×3（74LS192）CC4011（74LS00）CC4012（74LS20）三、实验原理计数器是一个用以实现计数功能的时序部件，它不仅可用来计脉冲数，还常用作数字系统的定时、分频和执行数字运算以及其它特定的逻辑功能。

计数器种类很多。

计数器计数时所经历的独立状态总数为计数器的模（M）。

计数器按模可分为二进计数器（M=2n）、十进计数器（M=10n）和任意进制计数器（M≠2n、M≠10n）。

按计数脉冲输入方式不同，可分为同步计数和异步计数。

按计数值增减趋势分为：加法计数器、减法计数器和可逆（加/减）计数器。

1．用D触发器构成异步二进制加/减计数器图6-1是用四只D触发器构成的四位二进制异步加法计数器，它的连接特点是将每只D触发器接成T 触发器，再由低位触发器的Q端和高一位的CP端相连接。

若将图6-1稍加改动，即将低位触发器的Q端与高一位的CP端相连接，即构成了一个4位二进制减法计数器。

2．中规模十进制计数器、十六进制计数器（1）CC40192是同步十进制可逆计数器，具有双时钟输入，并具有清除和置数等功能。

当清除端CR为高电平“1”时，计数器直接清零；CR置低电平则执行其它功能。

当CR为低电平，置数端LD也为低电平时，数据直接从置数端D0、D1、D2、D3置入计数器。

当CR为低电平，LD为高电平时，执行计数功能。

执行加计数时，减计数端CP D接高电平，计数脉冲由CP U输入；在计数脉冲上升沿进行8421码十进制加法计数。

执行减计数时，加计数端CP U接高电平，计数脉冲由减计数端CP D 输入，表6-2为8421码十进制加、减计数器的状态转换表。

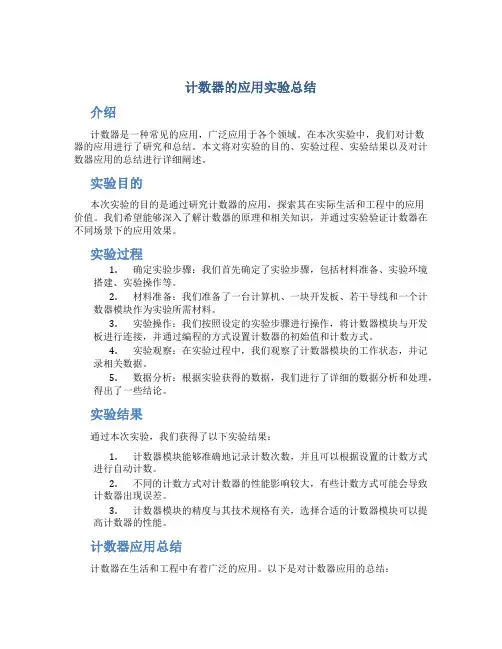

计数器的应用实验总结介绍计数器是一种常见的应用，广泛应用于各个领域。

在本次实验中，我们对计数器的应用进行了研究和总结。

本文将对实验的目的、实验过程、实验结果以及对计数器应用的总结进行详细阐述。

实验目的本次实验的目的是通过研究计数器的应用，探索其在实际生活和工程中的应用价值。

我们希望能够深入了解计数器的原理和相关知识，并通过实验验证计数器在不同场景下的应用效果。

实验过程1.确定实验步骤：我们首先确定了实验步骤，包括材料准备、实验环境搭建、实验操作等。

2.材料准备：我们准备了一台计算机、一块开发板、若干导线和一个计数器模块作为实验所需材料。

3.实验操作：我们按照设定的实验步骤进行操作，将计数器模块与开发板进行连接，并通过编程的方式设置计数器的初始值和计数方式。

4.实验观察：在实验过程中，我们观察了计数器模块的工作状态，并记录相关数据。

5.数据分析：根据实验获得的数据，我们进行了详细的数据分析和处理，得出了一些结论。

实验结果通过本次实验，我们获得了以下实验结果：1.计数器模块能够准确地记录计数次数，并且可以根据设置的计数方式进行自动计数。

2.不同的计数方式对计数器的性能影响较大，有些计数方式可能会导致计数器出现误差。

3.计数器模块的精度与其技术规格有关，选择合适的计数器模块可以提高计数器的性能。

计数器应用总结计数器在生活和工程中有着广泛的应用。

以下是对计数器应用的总结：1.计步器：计步器是计数器的一个常见应用，用于记录行走步数。

可以通过计步器来监控日常运动量，帮助人们进行健康管理。

2.生产计数：在生产线上，可以使用计数器来记录生产数量，帮助工厂管理生产进度和产品质量。

3.交通流量统计：计数器可以用于统计道路上的车辆流量，为交通管理提供数据支持，帮助进行交通规划和拥堵预测。

4.频率计数：计数器可以用于测量信号的频率，广泛应用于电子设备测试和通信领域。

5.时间测量：计数器也可以用于测量时间，如秒表和倒计时器等，广泛应用于运动比赛和实验室实验等场景。

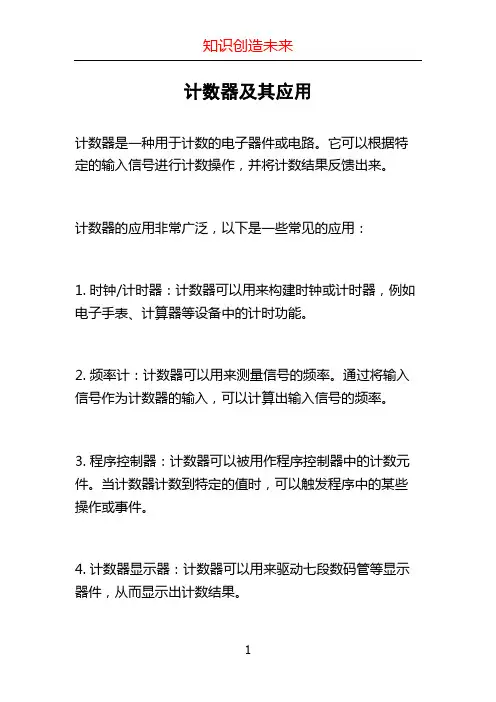

计数器及其应用
计数器是一种用于计数的电子器件或电路。

它可以根据特定的输入信号进行计数操作，并将计数结果反馈出来。

计数器的应用非常广泛，以下是一些常见的应用：
1. 时钟/计时器：计数器可以用来构建时钟或计时器，例如电子手表、计算器等设备中的计时功能。

2. 频率计：计数器可以用来测量信号的频率。

通过将输入信号作为计数器的输入，可以计算出输入信号的频率。

3. 程序控制器：计数器可以被用作程序控制器中的计数元件。

当计数器计数到特定的值时，可以触发程序中的某些操作或事件。

4. 计数器显示器：计数器可以用来驱动七段数码管等显示器件，从而显示出计数结果。

5. 计数器比较器：计数器可以与其他计数器或参考信号进行比较，从而实现计数器的同步和比较功能。

6. 频率分析仪：计数器可以与频率合成器结合使用，用于分析输入信号的频率分布。

总而言之，计数器是一种非常实用的电子器件，被广泛应用于计时、频率测量、计数显示等领域。

计数器的应用——实验报告
计数器的应用——实验报告
本实验旨在深入了解计数器的工作机制并熟悉其应用。

实验设备：实验室计数器（新陶计数器XTC-300A）
实验过程：
一、计数器的粗略调试
1、根据实验室计数器XTC-300A使用手册，开机检查计数器输出数字和显示结果，确认是否正常。

2、检查计数器输入电源，随机调节计数电源，观察输出数字和显示的变化，以熟悉计数器的各种功能。

3、调节开关，设定计数器精度、次数、时间、温度等参数，以及观察运行时的电源变化，熟悉计数器的精确控制功能。

4、检查计数器的各个部件，观察运行时的状态，确认计数器的发挥最大效果。

二、计数器的应用
1、根据实验室中所需完成的实验项目，结合计数器的工作原理，确定出不同参数下计数器的最佳使用率，以便最终能够发挥出计数器的最佳性能。

2、利用计数器精准控制时间，操作不同的温度仪器及相关理化试验仪器，实现实验数据的精确测量。

3、将计数器神经网络连接至实验室中的计算机，实现实验数据的连续监测，让实验参数得以更好的控制。

实验结论：
通过本次实验，对计数器的运行机制及其实验设备中的应用有了更加深入的了解。

结合前述操作，可确定计数器在实验中起着很重要的作用，可以实现对实验室实验的高精度控制，帮助做出更为准确的测量和监测数据。

一、实验目的1. 理解计数器的基本原理和工作方式；2. 掌握计数器的使用方法；3. 培养动手实践能力和团队协作精神。

二、实验原理计数器是一种用于计数的电子器件，能够对输入信号进行计数。

计数器的基本原理是利用触发器来实现计数功能。

触发器是一种具有记忆功能的电子器件，可以存储0或1的状态。

通过将触发器级联，可以实现多位计数。

本实验采用一个简单的异步二进制计数器，其工作原理如下：1. 当计数器复位时，所有触发器的状态都为0；2. 当计数器收到一个时钟信号时，最低位的触发器翻转状态；3. 如果最低位的触发器状态为1，则其输出信号将触发下一位触发器翻转状态；4. 依次类推，实现计数器的计数功能。

三、实验器材1. 计数器模块；2. 电源；3. 连接线；4. 逻辑分析仪；5. 示波器。

四、实验步骤1. 连接电路：将计数器模块、电源、连线等按实验电路图连接好；2. 复位计数器：将复位按钮按下，确保计数器处于初始状态；3. 观察计数过程：打开电源，观察计数器输出端的状态变化；4. 记录数据：使用逻辑分析仪或示波器记录计数器输出端的状态变化，并记录数据；5. 分析数据：根据记录的数据，分析计数器的计数过程和结果。

五、实验结果与分析1. 实验结果：计数器模块在接收到时钟信号后，输出端的状态按二进制递增的顺序变化，实现了计数功能；2. 分析：（1）复位功能：通过复位按钮，可以将计数器模块的状态恢复到初始状态，方便进行实验；（2）计数功能：计数器模块能够对输入的时钟信号进行计数，实现计数功能；（3）稳定性：在实验过程中，计数器模块的输出端状态变化稳定，未出现异常现象。

六、实验总结通过本次实验，我们掌握了计数器的基本原理和使用方法。

实验过程中，我们学会了如何连接电路、观察计数过程、记录数据和分析数据。

同时，我们还培养了动手实践能力和团队协作精神。

在今后的学习和工作中，我们将继续努力，不断提高自己的实验技能和团队协作能力。

一、实训目的1. 理解数字电子计数器的工作原理和组成结构；2. 掌握数字电子计数器的调试方法和应用；3. 培养实际操作能力和团队协作精神。

二、实训内容1. 数字电子计数器的原理与组成；2. 数字电子计数器的调试方法；3. 数字电子计数器的应用实例。

三、实训过程1. 数字电子计数器的原理与组成数字电子计数器是一种用来实现数字信号计数的电子设备，它由计数器、时钟源、复位电路、显示电路等组成。

计数器是数字电子计数器的核心部分，常用的计数器有异步计数器和同步计数器两种。

（1）异步计数器：异步计数器中各触发器的时钟信号不同，其特点是结构简单，易于实现，但计数速度较慢。

（2）同步计数器：同步计数器中各触发器的时钟信号相同，其特点是计数速度快，但结构较复杂。

2. 数字电子计数器的调试方法（1）检查电路连接：首先检查电路连接是否正确，包括计数器、时钟源、复位电路、显示电路等。

（2）调整电路参数：根据计数器的要求，调整电路参数，如计数器的工作频率、复位电路的阈值等。

（3）调试计数器：观察计数器的输出波形，确保计数器能够正确计数。

3. 数字电子计数器的应用实例（1）数字秒表：利用数字电子计数器，可以制作出高精度的数字秒表，广泛应用于体育比赛、实验室等场合。

（2）数字频率计：通过数字电子计数器，可以测量信号的频率，广泛应用于通信、科研等领域。

（3）数字脉冲计数器：利用数字电子计数器，可以实现对脉冲信号的计数，广泛应用于工业控制、数据采集等场合。

四、实训总结1. 通过本次实训，掌握了数字电子计数器的工作原理和组成结构，了解了异步计数器和同步计数器的特点。

2. 学会了数字电子计数器的调试方法，能够对计数器进行正确调试。

3. 熟悉了数字电子计数器的应用实例，了解了其在实际工程中的应用。

4. 在实训过程中，提高了实际操作能力和团队协作精神，为今后从事相关工作打下了基础。

五、实训心得1. 理论知识与实践相结合：在实训过程中，将所学的理论知识与实际操作相结合，加深了对数字电子计数器的理解。

深圳大学实验报告课程名称：数字电子技术实验项目名称：计数器学院：光电工程学院专业：光源与照明指导教师：**报告人：黄学号：2016 班级：实验时间：2018年12月19日实验报告提交时间：教务处制三、实验原理：计数器器件是应用较广的器件之一，它有很多型号，各自完成不同的功能，可根据不同的需要选用。

本实验选用74LS162做实验器件。

74LS162引脚图见图1。

74LS162是十进制BCD同步计数器。

Clock是时钟输入端，上升沿触发计数触发器翻转。

允许端P和T都为高电平时允许计数，允许端T为低时禁止Carry产生。

同步预置端Load加低电平时，在下一个时钟的上升沿将计数器置为预置数据端的值。

清除端Clear为同步清除，低电平有效，在下一个时钟的上升沿将计数器复位为0。

74LS162的进位位Carry在计数值等于9时，进位位Carry为高，脉宽是1个时钟周期，可用于级联。

四、实验内容与步骤：（一）实验内容：1、用1片74LS162和1片74LS00采用复位法构一个模7计数器。

用单脉冲做计数时钟，观测计数状态，并记录。

用连续脉冲做计数时钟，观测并记录Q D，Q C，Q B，Q A的波形。

2、用1片74LS162和1片74LS00采用置位法构一个模7计数器。

用单脉冲做计数时钟，观测并记录Q D，Q C，Q B，Q A的波形。

3、用2片74LS162和1片74LS00构成一个模60计数器。

2片74LS162的Q D，Q C，Q B，Q A分别接两个译码显示的D，B，C，A端。

用单脉冲做计数时钟，观测数码管数字的变化，检验设计和接线是否正确。

（二）实验接线及测试结果：1、复位法构成的模7计数器接线图及测试结果（1）复位法构成的模7计数器接线图图9.1 复位法7进制计数器接线图1 图9.2 复位法7进制计数器接线图2 图中，AK1是按单脉冲按钮，LED0，LED1，LED2和LED3是逻辑状态指示灯，100kHz 是连续脉冲源。
