SMT用焊锡膏知识介绍和使用过程中常见问题之原因分析报告

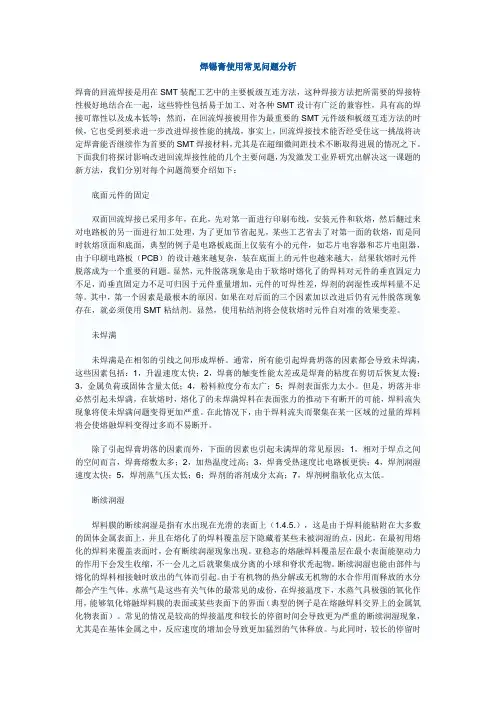

焊锡膏使用常见问题分析焊膏的回流焊接是用在SMT装配工艺中的主要板级互连方法，这种焊接方法把所需要的焊接特性极好地结合在一起，这些特性包括易于加工、对各种SMT设计有广泛的兼容性，具有高的焊接可靠性以及成本低等；然而，在回流焊接被用作为最重要的SMT元件级和板级互连方法的时候，它也受到要求进一步改进焊接性能的挑战，事实上，回流焊接技术能否经受住这一挑战将决定焊膏能否继续作为首要的SMT焊接材料，尤其是在超细微间距技术不断取得进展的情况之下。

下面我们将探讨影响改进回流焊接性能的几个主要问题，为发激发工业界研究出解决这一课题的新方法，我们分别对每个问题简要介绍如下：底面元件的固定双面回流焊接已采用多年，在此，先对第一面进行印刷布线，安装元件和软熔，然后翻过来对电路板的另一面进行加工处理，为了更加节省起见，某些工艺省去了对第一面的软熔，而是同时软熔顶面和底面，典型的例子是电路板底面上仅装有小的元件，如芯片电容器和芯片电阻器，由于印刷电路板（PCB）的设计越来越复杂，装在底面上的元件也越来越大，结果软熔时元件脱落成为一个重要的问题。

显然，元件脱落现象是由于软熔时熔化了的焊料对元件的垂直固定力不足，而垂直固定力不足可归因于元件重量增加，元件的可焊性差，焊剂的润湿性或焊料量不足等。

其中，第一个因素是最根本的原因。

如果在对后面的三个因素加以改进后仍有元件脱落现象存在，就必须使用SMT粘结剂。

显然，使用粘结剂将会使软熔时元件自对准的效果变差。

未焊满未焊满是在相邻的引线之间形成焊桥。

通常，所有能引起焊膏坍落的因素都会导致未焊满，这些因素包括：1，升温速度太快；2，焊膏的触变性能太差或是焊膏的粘度在剪切后恢复太慢；3，金属负荷或固体含量太低；4，粉料粒度分布太广；5；焊剂表面张力太小。

但是，坍落并非必然引起未焊满，在软熔时，熔化了的未焊满焊料在表面张力的推动下有断开的可能，焊料流失现象将使未焊满问题变得更加严重。

在此情况下，由于焊料流失而聚集在某一区域的过量的焊料将会使熔融焊料变得过多而不易断开。

SMT产品常见不良及其原因分析_产品不良的分类SMT 产品常见不良及其原因分析_产品不良的分类SMT 常见不良及其原因分析一. 主要不良分析主要不良分析.锡珠(Solder Balls)：1. 丝印孔与焊盘不对位，印刷不精确，使锡膏弄脏PCB 。

2. 锡膏在氧化环境中暴露过多、吸空气中水份太多。

3. 加热不精确，太慢并不均匀.4. 加热速率太快并预热区间太长。

5. 锡膏干得太快。

6. 助焊剂活性不够。

7. 太多颗粒小的锡粉。

8. 回流过程中助焊剂挥发性不适当。

锡球的工艺认可标准是：当焊盘或印制导线的之间距离为0.13mm 时，锡珠直径不能超过0.13mm ，或者在600mm平方范围内不能出现超过五个锡珠。

锡桥(Bridge solder)：1. 锡膏太稀, 包括锡膏内金属或固体含量低、摇溶性低、锡膏容易榨开.2. 锡膏颗粒太大、助焊剂表面张力太小.3. 焊盘上太多锡膏.4. 回流温度峰值太高等.开路(Open):1. 锡膏量不够.2. 组件引脚的共面性不够.3. 锡湿不够(不够熔化、流动性不好) ，锡膏太稀引起锡流失.4. 引脚吸锡(象灯芯草一样) 或附近有联机孔. 引脚吸锡可以通过放慢加热速度和底面加热多、上面加热少来防止.5. 焊锡对引脚不熔湿, 干燥时间过长引起助焊剂失效、回流温度过高/时间过长引起氧化.6. 焊盘氧化, 焊锡没熔焊盘.墓碑(Tombstoning/Part shift):墓碑通常是不相等的熔湿力的结果，使得回流后组件在一端上站起来, 一般加热越慢，板越平稳，越少发生。

降低装配通过183° C 的温升速率将有助于校正这个缺陷。

空洞:是锡点的X 光或截面检查通常所发现的缺陷。

空洞是锡点内的微小“气泡”, 可能是被夹住的空气或助焊剂。

空洞一般由三个曲线错误所引起：不够峰值温度；回流时间不够；升温阶段温度过高。

造成没挥发的助焊剂被夹住在锡点内。

这种情况下，为了避免空洞的产生，应在空洞发生的点测量温度曲线，适当调整直到问题解决。

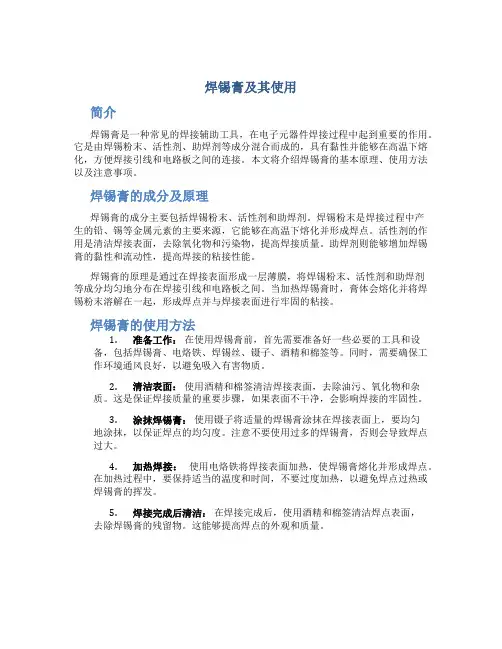

焊锡膏及其使用简介焊锡膏是一种常见的焊接辅助工具，在电子元器件焊接过程中起到重要的作用。

它是由焊锡粉末、活性剂、助焊剂等成分混合而成的，具有黏性并能够在高温下熔化，方便焊接引线和电路板之间的连接。

本文将介绍焊锡膏的基本原理、使用方法以及注意事项。

焊锡膏的成分及原理焊锡膏的成分主要包括焊锡粉末、活性剂和助焊剂。

焊锡粉末是焊接过程中产生的铅、锡等金属元素的主要来源，它能够在高温下熔化并形成焊点。

活性剂的作用是清洁焊接表面，去除氧化物和污染物，提高焊接质量。

助焊剂则能够增加焊锡膏的黏性和流动性，提高焊接的粘接性能。

焊锡膏的原理是通过在焊接表面形成一层薄膜，将焊锡粉末、活性剂和助焊剂等成分均匀地分布在焊接引线和电路板之间。

当加热焊锡膏时，膏体会熔化并将焊锡粉末溶解在一起，形成焊点并与焊接表面进行牢固的粘接。

焊锡膏的使用方法1.准备工作：在使用焊锡膏前，首先需要准备好一些必要的工具和设备，包括焊锡膏、电烙铁、焊锡丝、镊子、酒精和棉签等。

同时，需要确保工作环境通风良好，以避免吸入有害物质。

2.清洁表面：使用酒精和棉签清洁焊接表面，去除油污、氧化物和杂质。

这是保证焊接质量的重要步骤，如果表面不干净，会影响焊接的牢固性。

3.涂抹焊锡膏：使用镊子将适量的焊锡膏涂抹在焊接表面上，要均匀地涂抹，以保证焊点的均匀度。

注意不要使用过多的焊锡膏，否则会导致焊点过大。

4.加热焊接：使用电烙铁将焊接表面加热，使焊锡膏熔化并形成焊点。

在加热过程中，要保持适当的温度和时间，不要过度加热，以避免焊点过热或焊锡膏的挥发。

5.焊接完成后清洁：在焊接完成后，使用酒精和棉签清洁焊点表面，去除焊锡膏的残留物。

这能够提高焊点的外观和质量。

焊锡膏的注意事项1.遵循安全操作：在使用焊锡膏时，要注意安全操作，避免直接接触皮肤和眼睛。

使用时应佩戴手套和护目镜，避免焊接过程中的飞溅和烟尘对身体的危害。

2.注意通风：焊锡膏使用过程中会产生一定的烟尘和挥发物，建议在通风良好的环境下进行操作，以避免吸入有害物质。

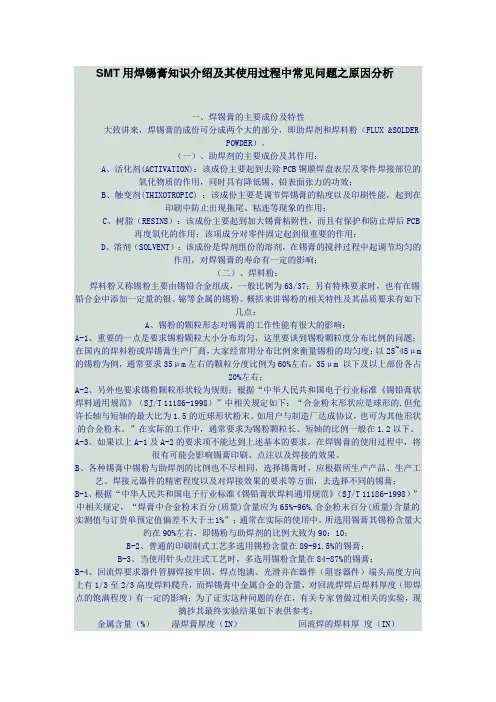

SMT用焊锡膏知识介绍及其使用过程中常见问题之原因分析一、焊锡膏的主要成份及特性大致讲来，焊锡膏的成份可分成两个大的部分，即助焊剂和焊料粉（FLUX &SOLDERPOWDER）。

（一）、助焊剂的主要成份及其作用：A、活化剂(ACTIVATION)：该成份主要起到去除PCB铜膜焊盘表层及零件焊接部位的氧化物质的作用，同时具有降低锡、铅表面张力的功效；B、触变剂(THIXOTROPIC) ：该成份主要是调节焊锡膏的粘度以及印刷性能，起到在印刷中防止出现拖尾、粘连等现象的作用；C、树脂（RESINS）：该成份主要起到加大锡膏粘附性，而且有保护和防止焊后PCB再度氧化的作用；该项成分对零件固定起到很重要的作用；D、溶剂（SOLVENT）：该成份是焊剂组份的溶剂，在锡膏的搅拌过程中起调节均匀的作用，对焊锡膏的寿命有一定的影响；（二）、焊料粉：焊料粉又称锡粉主要由锡铅合金组成，一般比例为63/37；另有特殊要求时，也有在锡铅合金中添加一定量的银、铋等金属的锡粉。

概括来讲锡粉的相关特性及其品质要求有如下几点：A、锡粉的颗粒形态对锡膏的工作性能有很大的影响：A-1、重要的一点是要求锡粉颗粒大小分布均匀，这里要谈到锡粉颗粒度分布比例的问题；在国内的焊料粉或焊锡膏生产厂商，大家经常用分布比例来衡量锡粉的均匀度：以25~45μm 的锡粉为例，通常要求35μm左右的颗粒分度比例为60%左右，35μm 以下及以上部份各占20%左右；A-2、另外也要求锡粉颗粒形状较为规则；根据“中华人民共和国电子行业标准《锡铅膏状焊料通用规范》（SJ/T 11186-1998）”中相关规定如下：“合金粉末形状应是球形的,但允许长轴与短轴的最大比为1.5的近球形状粉末。

如用户与制造厂达成协议，也可为其他形状的合金粉末。

”在实际的工作中，通常要求为锡粉颗粒长、短轴的比例一般在1.2以下。

A-3、如果以上A-1及A-2的要求项不能达到上述基本的要求，在焊锡膏的使用过程中，将很有可能会影响锡膏印刷、点注以及焊接的效果。

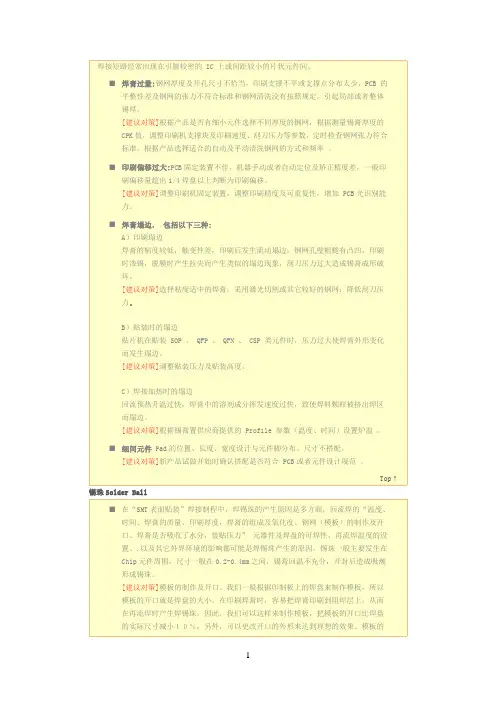

焊接短路经常出现在引脚较密的 IC 上或间距较小的片状元件间。

■焊膏过量:钢网厚度及开孔尺寸不恰当，印刷支撑不平或支撑点分布太少，PCB 的平整性差及钢网的张力不符合标准和钢网清洗没有按照规定，引起局部或者整体锡厚。

[建议对策]根据产品是否有细小元件选择不同厚度的钢网，根据测量锡膏厚度的CPK值，调整印刷机支撑块及印刷速度、刮刀压力等参数，定时检查钢网张力符合标准，根据产品选择适合的自动及手动清洗钢网的方式和频率。

■印刷偏移过大:PCB固定装置不佳，机器手动或者自动定位及矫正精度差，一般印刷偏移量超出1/4焊盘以上判断为印刷偏移。

[建议对策]调整印刷机固定装置，调整印刷精度及可重复性，增加 PCB光识别能力。

■焊膏塌边，包括以下三种:A）印刷塌边焊膏的粘度较低，触变性差，印刷后发生流动塌边；钢网孔壁粗糙有凸凹，印刷时渗锡，脱膜时产生拉尖而产生类似的塌边现象，刮刀压力过大造成锡膏成形破坏。

[建议对策]选择粘度适中的焊膏；采用激光切割或其它较好的钢网；降低刮刀压力。

B）贴装时的塌边贴片机在贴装 SOP 、 QFP 、 QFN 、 CSP 类元件时，压力过大使焊膏外形变化而发生塌边。

[建议对策]调整贴装压力及贴装高度。

C）焊接加热时的塌边回流预热升温过快，焊膏中的溶剂成分挥发速度过快，致使焊料颗粒被挤出焊区而塌边。

[建议对策]根据锡膏置供应商提供的 Profile 参数（温度、时间）设置炉温。

■细间元件 Pad的位置、长度、宽度设计与元件脚分布、尺寸不搭配。

[建议对策]新产品试做开始时确认搭配是否符合 PCB或者元件设计规范。

Top↑锡珠Solder Ball■在“SMT表面贴装”焊接制程中，焊锡珠的产生原因是多方面，回流焊的“温度、时间、焊膏的质量、印刷厚度，焊膏的组成及氧化度、钢网（模板）的制作及开口、焊膏是否吸收了水分，装贴压力” 元器件及焊盘的可焊性、再流焊温度的设置、.以及其它外界环境的影响都可能是焊锡珠产生的原因。

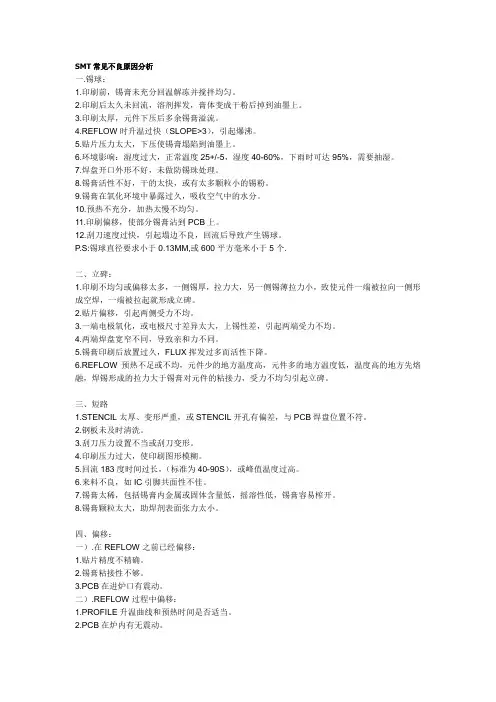

SMT常见不良原因分析一.锡球：1.印刷前，锡膏未充分回温解冻并搅拌均匀。

2.印刷后太久未回流，溶剂挥发，膏体变成干粉后掉到油墨上。

3.印刷太厚，元件下压后多余锡膏溢流。

4.REFLOW时升温过快（SLOPE>3），引起爆沸。

5.贴片压力太大，下压使锡膏塌陷到油墨上。

6.环境影响：湿度过大，正常温度25+/-5，湿度40-60%，下雨时可达95%，需要抽湿。

7.焊盘开口外形不好，未做防锡珠处理。

8.锡膏活性不好，干的太快，或有太多颗粒小的锡粉。

9.锡膏在氧化环境中暴露过久，吸收空气中的水分。

10.预热不充分，加热太慢不均匀。

11.印刷偏移，使部分锡膏沾到PCB上。

12.刮刀速度过快，引起塌边不良，回流后导致产生锡球。

P.S:锡球直径要求小于0.13MM,或600平方毫米小于5个.二、立碑：1.印刷不均匀或偏移太多，一侧锡厚，拉力大，另一侧锡薄拉力小，致使元件一端被拉向一侧形成空焊，一端被拉起就形成立碑。

2.贴片偏移，引起两侧受力不均。

3.一端电极氧化，或电极尺寸差异太大，上锡性差，引起两端受力不均。

4.两端焊盘宽窄不同，导致亲和力不同。

5.锡膏印刷后放置过久，FLUX挥发过多而活性下降。

6.REFLOW预热不足或不均，元件少的地方温度高，元件多的地方温度低，温度高的地方先熔融，焊锡形成的拉力大于锡膏对元件的粘接力，受力不均匀引起立碑。

三、短路1.STENCIL太厚、变形严重，或STENCIL开孔有偏差，与PCB焊盘位置不符。

2.钢板未及时清洗。

3.刮刀压力设置不当或刮刀变形。

4.印刷压力过大，使印刷图形模糊。

5.回流183度时间过长，（标准为40-90S），或峰值温度过高。

6.来料不良，如IC引脚共面性不佳。

7.锡膏太稀，包括锡膏内金属或固体含量低，摇溶性低，锡膏容易榨开。

8.锡膏颗粒太大，助焊剂表面张力太小。

四、偏移：一）.在REFLOW之前已经偏移：1.贴片精度不精确。

2.锡膏粘接性不够。

SMT常见不良及原因分析1、立碑产生原因：通常由于回流焊时元件两端的湿润力不平衡，引发元件两端的力矩也不平衡，导致“立碑”。

成因分析因素A：焊盘设计与布局不合理①元件的两边焊盘之一与地线相连接或有一侧焊盘面积过大，焊盘两端热容量不均匀;②PCB表面各处的温差过大以致元件焊盘两边吸热不均匀;③大型器件QFP、BGA、散热器周围的小型片式元件焊盘两端会出现温度不均匀。

解决方法：工程师调整焊盘设计和布局因素B：焊锡膏与焊锡膏印刷存在问题①焊锡膏的活性不高或元件的可焊性差，焊锡膏熔化后，表面张力不一样，将引起焊盘湿润力不平衡。

②两焊盘的焊锡膏印刷量不均匀，一侧锡厚，拉力大，另一侧锡薄拉力小，致使元件一端被拉向一侧形成空焊，一端被拉起就形成立碑。

解决办法：需工厂选用活性较高的焊锡膏，改善焊锡膏印刷参数，特别是钢网的窗口尺寸因素C：贴片移位Z轴方向受力不均匀该情况会导致元件浸入到焊锡膏中的深度不均匀，熔化时会因时间差而导致两边的湿润力不平衡，如果元件贴片移位会直接导致立碑。

解决办法：调节贴片机工艺参数因素D：炉温曲线不正确如果回流焊炉炉体过短和温区太少就会造成对PCB加热的工作曲线不正确，以致板面上湿差过大，从而造成湿润力不平衡。

解决办法：需要工厂根据每种不同产品调节好适当的温度曲线2、“锡珠”现象产生原因：它不仅影响外观而且会引起桥接（下文会讲）。

锡珠可分两类：一类出现在片式元器件一侧，常为一个独立的大球状（如下图1）;另一类出现在IC 引脚四周，呈分散的小珠状。

因素A：温度曲线不正确回流焊曲线可以分为预热、保温、回流和冷却4个区段。

预热、保温的目的是为了使PCB表面温度在60～90s内升到150℃，并保温约90s，这不仅可以降低PCB 及元件的热冲击，更主要是确保焊锡膏的溶剂能部分挥发，避免回流焊时因溶剂太多引起飞溅，造成焊锡膏冲出焊盘而形成锡珠。

解决办法：工厂需注意升温速率，并采取适中的预热，使溶剂充分挥发因素B：焊锡膏的质量①焊锡膏中金属含量通常在(90±0.5)℅，金属含量过低会导致助焊剂成分过多，因此过多的助焊剂会因预热阶段不易挥发而引起飞珠；②焊锡膏中水蒸气和氧含量增加也会引起飞珠。

SMT不良分析报告一、概述本报告旨在分析SMT（Surface Mount Technology，表面贴装技术）生产过程中的不良现象，并提供相应的解决方案。

SMT是一种将电子元件贴装到PCB板表面的技术，具有高效、高精度、高可靠性等优点。

然而，在实际生产过程中，由于各种原因会导致SMT不良现象的发生。

二、SMT不良现象分类1、元件贴装不良：元件贴装位置偏离、倾斜、立碑等现象。

2、焊接不良：焊接点缺陷、虚焊、冷焊等现象。

3、元件质量问题：元件本身存在缺陷，如破损、功能不良等。

4、PCB板质量问题：PCB板存在缺陷，如划伤、变形、污染等。

5、操作不当：操作人员技能不足、操作不规范等导致的不良。

三、SMT不良原因分析1、元件贴装不良原因：a)贴装设备精度不高；b)操作人员技能不足；c)定位基准不准确；d)元件本身质量问题。

2、焊接不良原因：a)温度和时间控制不当；b)焊点表面污染；c)元件和PCB板质量问题；d)焊接设备故障或参数设置不当。

3、元件质量问题原因：a)供应商质量控制不严格；b)运输和存储过程中损坏；c)生产过程中质量控制不严格。

4、PCB板质量问题原因：a)供应商质量控制不严格；b) PCB板制作过程中出现缺陷；c) PCB板运输和存储过程中损坏。

5、操作不当原因：a)操作人员技能培训不足；b)操作流程不完善；c)质量控制意识不强。

四、SMT不良解决方案1、提高设备精度：对贴装设备和焊接设备进行定期维护和校准，确保设备精度在规定范围内。

2、加强操作人员技能培训：定期组织技能培训，提高操作人员的技能水平。

3、完善操作流程：制定严格的SMT操作流程，确保操作人员严格按照规定进行操作。

4、加强来料质量控制：对供应商进行严格筛选，并对来料进行严格的质量控制。

同时，加强存储和运输过程中的保护措施，防止元件和PCB板损坏。

5、加强生产过程中的质量控制：建立完善的质量控制体系，对每个生产环节进行严格的质量监控。

SMT焊点常见问题及解决方法有哪些SMT焊点常见问题及解决方法有哪些，我们一起了解一下：1.1、拉丝/拖尾1.1.1、拉丝/拖尾是点胶中常见的缺陷,产生的原因常见有胶嘴内径太小、点胶压力太高、胶嘴离PCB的间距太大、贴片胶过期或品质不好、贴片胶粘度太好、从冰箱中取出后未能恢复到室温、点胶量太大等.1.1.2、解决办法:改换内径较大的胶嘴;降低点胶压力;调节“止动”高度;换胶,选择合适粘度的胶种;贴片胶从冰箱中取出后应恢复到室温(约4h)再投入生产;调整点胶量.1.2、胶嘴堵塞1.2.1、故障现象是胶嘴出胶量偏少或没有胶点出来.产生原因一般是针孔内未完全清洗干净;贴片胶中混入杂质,有堵孔现象;不相溶的胶水相混合.1.2.2解决方法:换清洁的针头;换质量好的贴片胶;贴片胶牌号不应搞错.1.3、空打1.3.1、现象是只有点胶动作,却无出胶量.产生原因是贴片胶混入气泡;胶嘴堵塞.1.3.2、解决方法:注射筒中的胶应进行脱气泡处理(特别是自己装的胶);更换胶嘴.1.4、元器件移位1.4.1、现象是贴片胶固化后元器件移位,严重时元器件引脚不在焊盘上.产生原因是贴片胶出胶量不均匀,例如片式元件两点胶水中一个多一个少;贴片时元件移位或贴片胶初粘力低;点胶后PCB放置时间太长胶水半固化.1.4.2、解决方法:检查胶嘴是否有堵塞,排除出胶不均匀现象;调整贴片机工作状态;换胶水;点胶后PCB放置时间不应太长(短于4h)1.5、波峰焊后会掉片1.5.1、现象是固化后元器件粘结强度不够,低于规定值,有时用手触摸会出现掉片.产生原因是因为固化工艺参数不到位,特别是温度不够,元件尺寸过大,吸热量大;光固化灯老化;胶水量不够;元件/PCB有污染.1.5.2、解决办法:调整固化曲线,特别是提高固化温度,通常热固化胶的峰值固化温度为150℃左右,达不到峰值温度易引起掉片.对光固胶来说,应观察光固化灯是否老化,灯管是否有发黑现象;胶水的数量和元件/PCB是否有污染都是应该考虑的问题.1.6、固化后元件引脚上浮/移位1.6.1、这种故障的现象是固化后元件引脚浮起来或移位,波峰焊后锡料会进入焊盘下,严重时会出现短路、开路.产生原因主要是贴片胶不均匀、贴片胶量过多或贴片时元件偏移.1.6.2、解决办法:调整点胶工艺参数;控制点胶量;调整贴片工艺参数.二、焊锡膏印刷与贴片质量分析焊锡膏印刷质量分析由焊锡膏印刷不良导致的品质问题常见有以下几种:①、焊锡膏不足(局部缺少甚至整体缺少)将导致焊接后元器件焊点锡量不足、元器件开路、元器件偏位、元器件竖立.②、焊锡膏粘连将导致焊接后电路短接、元器件偏位.③、焊锡膏印刷整体偏位将导致整板元器件焊接不良,如少锡、开路、偏位、竖件等.④、焊锡膏拉尖易引起焊接后短路.深圳市盛鸿德电子有限公司(深圳市易连科技开发有限公司）是一家专注于SMT贴片加工、OEM及ODM专业服务、PCB及物料代采购、中高端蓝牙方案（“易连”模块）定制开发及电子产品定制生产的公司；特别是研发样板及中小批量OEM在物料代采购、SMT贴片加工、后焊、测试组装等全流程在性价比、质量保证、快速交付等方面有极大优势,受到了广大客户的欢迎和一致肯定.公司PCBA工厂高起点规划，占地面积近2000平，位于西乡固戍，在交通便利的107国道旁，现有人员120名，采用二十余年资深团队进行专业规范的SMT工厂管理，其中中高级人才30名，研发人员6名,获得ISO9000及部分产品的UL认证。

SMT常见不良及原因分析1、立碑产生原因：通常由于回流焊时元件两端的湿润力不平衡，引发元件两端的力矩也不平衡，导致“立碑”。

成因分析因素A：焊盘设计与布局不合理①元件的两边焊盘之一与地线相连接或有一侧焊盘面积过大，焊盘两端热容量不均匀;②PCB表面各处的温差过大以致元件焊盘两边吸热不均匀;③大型器件QFP、BGA、散热器周围的小型片式元件焊盘两端会出现温度不均匀。

解决方法：工程师调整焊盘设计和布局因素B：焊锡膏与焊锡膏印刷存在问题①焊锡膏的活性不高或元件的可焊性差，焊锡膏熔化后，表面张力不一样，将引起焊盘湿润力不平衡。

②两焊盘的焊锡膏印刷量不均匀，一侧锡厚，拉力大，另一侧锡薄拉力小，致使元件一端被拉向一侧形成空焊，一端被拉起就形成立碑。

解决办法：需工厂选用活性较高的焊锡膏，改善焊锡膏印刷参数，特别是钢网的窗口尺寸因素C：贴片移位Z轴方向受力不均匀该情况会导致元件浸入到焊锡膏中的深度不均匀，熔化时会因时间差而导致两边的湿润力不平衡，如果元件贴片移位会直接导致立碑。

解决办法：调节贴片机工艺参数因素D：炉温曲线不正确如果回流焊炉炉体过短和温区太少就会造成对PCB加热的工作曲线不正确，以致板面上湿差过大，从而造成湿润力不平衡。

解决办法：需要工厂根据每种不同产品调节好适当的温度曲线2、“锡珠”现象产生原因：它不仅影响外观而且会引起桥接（下文会讲）。

锡珠可分两类：一类出现在片式元器件一侧，常为一个独立的大球状（如下图1）;另一类出现在IC 引脚四周，呈分散的小珠状。

因素A：温度曲线不正确回流焊曲线可以分为预热、保温、回流和冷却4个区段。

预热、保温的目的是为了使PCB表面温度在60～90s内升到150℃，并保温约90s，这不仅可以降低PCB 及元件的热冲击，更主要是确保焊锡膏的溶剂能部分挥发，避免回流焊时因溶剂太多引起飞溅，造成焊锡膏冲出焊盘而形成锡珠。

解决办法：工厂需注意升温速率，并采取适中的预热，使溶剂充分挥发因素B：焊锡膏的质量①焊锡膏中金属含量通常在(90±0.5)℅，金属含量过低会导致助焊剂成分过多，因此过多的助焊剂会因预热阶段不易挥发而引起飞珠；②焊锡膏中水蒸气和氧含量增加也会引起飞珠。

SMT制程常见异常分析目录一锡珠的产生及处理二立碑问题的分析及处理三桥接问题四常见印刷不良的诊断及处理五不良原因的鱼骨图六來料拒焊的不良现象认识一焊锡珠产生的原因及处理焊锡珠（SOLDER BALL ）现象是表面贴装（SMT）过程中的主要缺陷，主要发生在片式阻容元件（CHIP）的周围，由诸多因素引起。

S o l d e r B a l l因素一：焊膏的选用直接影响到焊接质量焊膏中金属的含量、焊膏的氧化度，焊膏中合金焊料粉的粒度度都能影响焊珠的产生。

a. 焊膏的金属含量焊膏中金属含量其质量比约为88％～92％，体积比约为50%。

当金属含量增加时，焊膏的黏度增加，就能有效地抵抗预热过程中汽化产生的力。

另外，金属含量的增加，使金属粉末排列紧密，使其在熔化时更容结合而不被吹散。

此外，金属含量的增加也可能减小焊膏印刷后的“塌落”，因此，不易产生焊锡珠。

b. 焊膏的金属氧化度在焊膏中，金属氧化度越高在焊接时金属粉末结合阻力越大，焊膏与焊盘及元件之间就越不浸润，从而导致可焊性降低。

实验表明：焊锡珠的发生率与金属粉末的氧化度成正比。

一般的，焊膏中的焊料氧化度应控制在0.05％以下，最大极限为0.15％。

c. 锡膏中金属粉末的粒度锡膏中粉末的粒度越小，锡膏的总体表面积就越大，从而导致较细粉末的氧化度较高，因而焊锡珠现象加剧。

我们的实验表明：选用较细颗粒度的锡膏时，更容易产生焊锡粉。

d. 锡膏中助焊剂的量及焊剂的活性焊剂量太多，会造成锡膏的局部塌落，从而使锡珠容易产生。

另外，焊剂的活性小时，焊剂的去氧化能力弱，从而也容易产生锡珠。

免清洗锡膏的活性较松香型和水溶型锡膏要低，因此就更有可能产生锡珠。

e. 其它注意事项此外，锡膏在使用前，一般冷藏在冰箱中，取出来以后应该使其恢复到室温后打开使用，否则，锡膏容易吸收水分，在再流焊锡飞溅而产生锡珠。

因此，锡膏品牌的选用(工程评估)及正确使用(完全依照锡膏使用管理办法)，直接影响锡珠的产生。

SMT焊接上锡不良分析SMT（Surface Mount Technology，表面贴装技术）焊接是一种常见的电子组装技术，它通过将电子元器件直接焊接在PCB（PrintedCircuit Board，印制电路板）的表面，从而实现更高的装配密度和更好的电气性能。

然而，由于焊接过程中的各种因素，有时会出现上锡不良的情况，影响产品的质量。

本文将针对SMT焊接上锡不良进行分析，分析其可能的原因，并提出相应的解决方案。

首先，上锡不良可能是由于焊接温度不当引起的。

焊接过程中，焊料需要达到足够的熔点才能进行焊接。

如果焊接温度过低，焊料无法完全熔化，导致焊点与PCB之间无法充分接触，从而造成上锡不良。

另一方面，如果焊接温度过高，焊料可能会过度熔化，融化PCB上的电路线路，导致短路或焊点与线路之间的断开。

因此，合理控制焊接温度是解决SMT焊接上锡不良的关键。

其次，上锡不良可能是由于焊接时间不足引起的。

焊接过程中，焊料需要适当的时间才能完全熔化，并形成牢固的连接。

如果焊接时间过短，焊料无法完全融化，焊点与PCB之间的接触不牢固，容易出现冷焊现象，导致上锡不良。

因此，合理控制焊接时间，确保焊料充分熔化是解决上锡不良的重要措施之一第三，上锡不良可能是由于焊接质量不良引起的。

焊接质量主要包括焊料的品质以及焊接工艺的控制。

焊料的成分和纯度会直接影响焊接质量，低质量的焊料容易引起上锡不良。

此外，焊接工艺的控制也十分重要。

例如，焊接时需要控制好焊料的质量，确保其不受空气中的氧气和水蒸气的影响；焊接过程中需要避免PCB或元器件受到机械冲击，以免造成焊接不牢；还需要定期检测焊接设备的状态，保证其正常运行。

最后，上锡不良可能是由于焊接材料不匹配引起的。

焊接材料包括焊料、PCB和元器件等。

如果焊料与PCB或元器件的材料不匹配，会导致焊接困难，从而出现上锡不良。

因此，在进行SMT焊接前，需要仔细选用合适的焊料、PCB和元器件，确保它们的材料相互匹配。

竭诚为您提供优质文档/双击可除smt虚焊整改报告篇一：smT常见不良原因分析smT常见不良原因分析一.锡球：1.印刷前，锡膏未充分回温解冻并搅拌均匀。

2.印刷后太久未回流，溶剂挥发，膏体变成干粉后掉到油墨上。

3.印刷太厚，元件下压后多余锡膏溢流。

4.ReFLow时升温过快（sLope>3），引起爆沸。

5.贴片压力太大，下压使锡膏塌陷到油墨上。

6.环境影响：湿度过大，正常温度25+/-5，湿度40-60%，下雨时可达95%，需要抽湿。

7.焊盘开口外形不好，未做防锡珠处理。

8.锡膏活性不好，干的太快，或有太多颗粒小的锡粉。

9.锡膏在氧化环境中暴露过久，吸收空气中的水分。

10.预热不充分，加热太慢不均匀。

11.印刷偏移，使部分锡膏沾到pcb上。

12.刮刀速度过快，引起塌边不良，回流后导致产生锡球。

p.s:锡球直径要求小于0.13mm,或600平方毫米小于5个.二、立碑：1.印刷不均匀或偏移太多，一侧锡厚，拉力大，另一侧锡薄拉力小，致使元件一端被拉向一侧形成空焊，一端被拉起就形成立碑。

2.贴片偏移，引起两侧受力不均。

3.一端电极氧化，或电极尺寸差异太大，上锡性差，引起两端受力不均。

4.两端焊盘宽窄不同，导致亲和力不同。

5.锡膏印刷后放置过久，FLux挥发过多而活性下降。

6.ReFLow预热不足或不均，元件少的地方温度高，元件多的地方温度低，温度高的地方先熔融，焊锡形成的拉力大于锡膏对元件的粘接力，受力不均匀引起立碑。

三、短路1.sTencIL太厚、变形严重，或sTencIL开孔有偏差，与pcb焊盘位置不符。

2.钢板未及时清洗。

3.刮刀压力设置不当或刮刀变形。

4.印刷压力过大，使印刷图形模糊。

5.回流183度时间过长，（标准为40-90s），或峰值温度过高。

6.来料不良，如Ic引脚共面性不佳。

7.锡膏太稀，包括锡膏内金属或固体含量低，摇溶性低，锡膏容易榨开。

8.锡膏颗粒太大，助焊剂表面张力太小。

四、偏移：一）.在ReFLow之前已经偏移：1.贴片精度不精确。

SMT 产品常见不良及其原因分析一、主要不良分析主要不良分析、锡珠(Soldｅr Ｂａllｓ)：1、丝印孔与焊盘不对位,印刷不精确,使锡膏弄脏ＰＣB。

2、锡膏在氧化环境中暴露过多、吸空气中水份太多。

3、加热不精确,太慢并不均匀、4、加热速率太快并预热区间太长。

ﻫ5、锡膏干得太快。

ﻫ6、助焊剂活性不够。

7、太多颗粒小得锡粉。

ﻫ8、回流过程中助焊剂挥发性不适当。

ﻫ锡球得工艺认可标准就是:当焊盘或印制导线得之间距离为０、13mm 时,锡珠直径ﻫ不能超过0、13m ｍ，或者在６０0ｍm平方范围内不能出现超过五个锡珠。

ﻫ锡桥（Bridge soldeｒ):1、锡膏太稀,包括锡膏内金属或固体含量低、摇溶性低、锡膏容易榨开、ﻫ2、锡膏颗粒太大、助焊剂表面张力太小、ﻫ3、焊盘上太多锡膏、ﻫ4、回流温度峰值太高等、ﻫ开路（Oｐｅn):1、锡膏量不够、2、组件引脚得共面性不够、3、锡湿不够（不够熔化、流动性不好),锡膏太稀引起锡流失、4、引脚吸锡(象灯芯草一样）或附近有联机孔、引脚吸锡可以通过放慢加热速度与底面加热多、上面加热少来防止、ﻫ5、焊锡对引脚不熔湿, 干燥时间过长引起助焊剂失效、回流温度过高/时间过长引起氧化、6、焊盘氧化,焊锡没熔焊盘、墓碑(Ｔｏｍｂstonｉng/Part ｓhift）:墓碑通常就是不相等得熔湿力得结果，使得回流后组件在一端上站起来,一般加热越ﻫ慢,板越平稳,越少发生。

降低装配通过183°Ｃ得温升速率将有助于校正这个缺陷。

空洞：ﻫ就是锡点得 X 光或截面检查通常所发现得缺陷。

空洞就是锡点内得微小“气泡”,可能就是被夹住得空气或助焊剂。

空洞一般由三个曲线错误所引起:不够峰值温度;回流时间不够;升温阶段温度过高。

造成没挥发得助焊剂被夹住在锡点内。

这种情况下，为了避ﻫ免空洞得产生,应在空洞发生得点测量温度曲线,适当调整直到问题解决。

二、印刷问题印刷问题ﻫ印刷偏位: ﻫ1、机器换线生产前首片印刷偏移2、PＣＢｍａrk 不好3、ＰCB 夾持不好ﻫ4、機器Visｉoｎ系統出故障及機器 XY Tabｌｅ有問題ﻫﻫ錫膏橋１、鋼板刮傷或張力不足ﻫ２、２、鋼板擦拭不好3、３、鋼板背面膠帶就是否脫落ﻫ4、４、鋼板背面粘有錫膏ﻫ5、5、 PCB 零件面有凸出物6、6、印刷機ＸY Ｔable傾斜﹐導制與鋼板有間隙7、7、印刷機刮刀水平度校正不良，造成印刷錫膏多錫現象ﻫ錫膏塞孔ﻫ1、錫膏太幹ﻫ２、２、Ｓlow Snapoff Ｓpeｅd 設定太快3、３、 Slow Snapoff disｔaｎcｅ設定太小ﻫ錫膏下塌ﻫ1、錫膏粘度太低或吸入濕氣ﻫ２、刮刀速度太快ﻫ少印漏印錫膏1、鋼板上錫膏量少2、錫膏粘刮刀ﻫ錫膏拉尖1、 Slow Snap-off速度設置太快ﻫ２、２、 PＣＢ与 SＴENＣＩL間隙太大ﻫ3、3、刮刀印刷速度設定太高ﻫ4、4、刮刀壓力設定太低ﻫ5、5、板子支承不夠ﻫ錫膏過薄1、鋼板上錫膏量少2、刮刀印刷速度設定太高ﻫ３、錫膏粘刮刀ﻫﻫ錫膏過厚1、 PCB 零件面有凸出物﹒２、PCB 与 SＴENＣIＬ間隙太大ﻫ3、刮刀Down stop設定太小ﻫ4、刮刀壓力設定太低三、元件贴装不元件贴装不良问题良问题ﻫ元件偏位１、 Prｏgrａm中定義坐標差异ﻫ２、元件置放速度太快ﻫ3、元件尺寸數据設置錯誤4、元件高度設置錯誤元件出現翻件／側件ﻫ1、料架安放不良ﻫ２、料帶安裝不良3、料架送帶不良ﻫ元件漏件ﻫ1、元件高度設置錯誤2、元件置放速度太快ﻫ３、 Nozzlｅ有螢光紙臟或歪斜現象ﻫ元件拋料ﻫ1、 Camerａ鏡片臟2、 Nｏzzle 有螢光紙臟或歪斜現象ﻫ３、元件尺寸數据設置錯誤ﻫ絞帶現象ﻫ1、料帶安裝不良2、料架送帶不良ﻫ四、Reflow四、Ｒeflｏw不良问题不良问题溫度偏高ﻫ1、爐溫設置太高2、鏈條速度設置太慢ﻫ3、測溫點異常4、熱風頻率設置過大、5、測溫方法不正確、溫度偏低1、爐溫設置太低ﻫ2、鏈條速度設置太快3、測溫點異常4、熱風頻率設置過小、5、測溫方法不正確、熔錫時間太短1、溫度設置不佳ﻫ2、鏈條速度設置太快ﻫ3、測溫點異常4、冷卻速度過快、5、測溫方法不正確、ﻫ熔錫時間太長ﻫ１、溫度設置不佳2、鏈條速度設置太慢ﻫ3、測溫點異常ﻫ4、冷卻速度太慢５、測溫方法不正確、6、測溫方法不正確、ﻫ7、鏈條速度設置太快、ﻫ8、測溫方法不正確、ﻫ升溫斜率太快ﻫ１、溫度設置不佳2、測溫點異常ﻫ3、鏈條速度設置太慢４、測溫方法不正確、ﻫ升溫斜率太慢1、溫度設置不佳ﻫ2、測溫點異常ﻫ3、鏈條速度設置太快、ﻫ４、測溫方法不正確、ﻫﻫ預熱時間太長１、溫度設置不佳ﻫ2、測溫點異常３、鏈條速度設置太快、4、測溫方法不正確、ﻫ預熱時間太短1、溫度設置不佳2、測溫點異常３、鏈條速度設置太快、４、測溫方法不正確、。
