焊缝质量检测方法

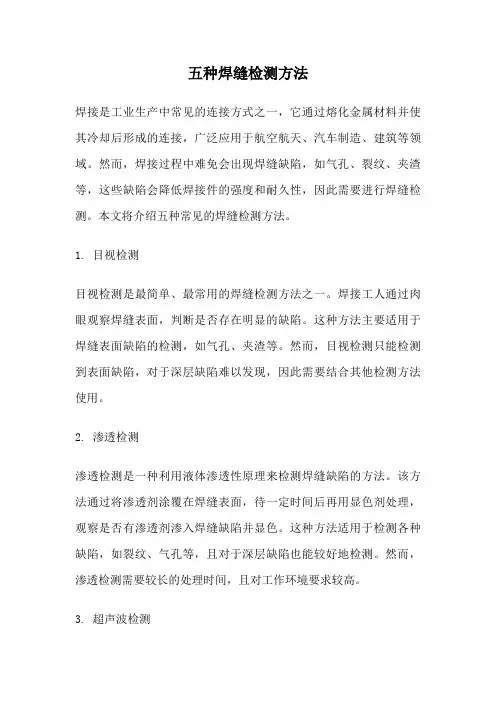

五种焊缝检测方法焊接是工业生产中常见的连接方式之一，它通过熔化金属材料并使其冷却后形成的连接，广泛应用于航空航天、汽车制造、建筑等领域。

然而，焊接过程中难免会出现焊缝缺陷，如气孔、裂纹、夹渣等，这些缺陷会降低焊接件的强度和耐久性，因此需要进行焊缝检测。

本文将介绍五种常见的焊缝检测方法。

1. 目视检测目视检测是最简单、最常用的焊缝检测方法之一。

焊接工人通过肉眼观察焊缝表面，判断是否存在明显的缺陷。

这种方法主要适用于焊缝表面缺陷的检测，如气孔、夹渣等。

然而，目视检测只能检测到表面缺陷，对于深层缺陷难以发现，因此需要结合其他检测方法使用。

2. 渗透检测渗透检测是一种利用液体渗透性原理来检测焊缝缺陷的方法。

该方法通过将渗透剂涂覆在焊缝表面，待一定时间后再用显色剂处理，观察是否有渗透剂渗入焊缝缺陷并显色。

这种方法适用于检测各种缺陷，如裂纹、气孔等，且对于深层缺陷也能较好地检测。

然而，渗透检测需要较长的处理时间，且对工作环境要求较高。

3. 超声波检测超声波检测是一种利用超声波在材料中传播和反射的原理来检测焊缝缺陷的方法。

该方法通过超声波探头向焊缝传输超声波，利用超声波在不同材料中传播速度不同的特性，来判断焊缝是否有缺陷。

超声波检测能够检测到各种类型的缺陷，如裂纹、夹渣等，且对深层缺陷和材料内部缺陷也能进行检测。

然而，超声波检测的设备较为昂贵，操作技术要求较高。

4. 射线检测射线检测是一种利用射线在材料中透射和吸收的原理来检测焊缝缺陷的方法。

常用的射线检测方法有X射线检测和γ射线检测。

该方法通过将射线照射在焊缝上，通过观察射线透射和吸收情况来判断焊缝是否有缺陷。

射线检测能够检测到各种类型的缺陷，且对于深层缺陷和材料内部缺陷也能进行检测。

然而，射线检测设备昂贵且操作技术要求较高，同时也存在辐射安全问题。

5. 磁粉检测磁粉检测是一种利用磁粉在磁场中受到磁力作用的原理来检测焊缝缺陷的方法。

该方法通过在焊缝表面涂覆磁粉，待一定时间后观察磁粉排列情况来判断焊缝是否有缺陷。

焊接质量的检验方法有哪些检测各种焊缝的质量的.范本 1 （正式风格）：正文：一、焊接质量的检验方法概述焊接质量的检验方法是评估焊接工艺的有效手段，可以确保焊缝的质量符合标准要求。

下面是几种常用的焊接质量检验方法。

二、外观检验方法焊接的外观质量是评估焊缝质量的重要指标之一。

外观检验方法主要有以下几种：1. 目测检验：通过肉眼观察焊缝表面质量，如焊缝的形状、颜色等。

2. 放大镜检验：使用放大镜观察焊缝细节，如焊缝的裂纹、气孔等缺陷。

3. 比较标准检验：将焊缝与标准焊缝进行对比，判断其差异。

三、物理性能检验方法焊缝的物理性能是评估焊接质量的重要指标之一。

物理性能检验方法主要有以下几种：1. 强度测试：使用拉伸试验机测试焊缝的拉伸强度、屈服强度等。

2. 断裂韧性测试：使用冲击试验机测试焊缝的抗冲击能力。

3. 硬度测试：使用硬度计测试焊缝的硬度值，判断其强度。

四、成分分析方法焊缝的成分分析是评估焊接质量的重要手段之一。

成分分析方法主要有以下几种：1. 化学成分分析：使用化学分析仪器对焊缝材料的成分进行定量分析。

2. 元素分析：使用光谱仪等仪器对焊缝材料中的元素进行分析。

五、无损检测方法无损检测方法是评估焊接质量的非破坏性手段。

无损检测方法主要有以下几种：1. 超声波检测：使用超声波探测仪对焊缝进行缺陷检测。

2. 射线检测：使用射线设备对焊缝进行缺陷检测。

3. 磁粉检测：使用磁粉检测仪对焊缝进行表面缺陷检测。

附件：本文档涉及的附件包括相关测试报告、图表和数据表格。

法律名词及注释：1. 焊接质量检验方法：指对焊接质量进行评估的检验手段。

2. 焊缝表面质量：指焊缝表面的外观特征，如形状、颜色等。

3. 拉伸强度：指焊缝材料在拉伸条件下的最大承载能力。

4. 屈服强度：指焊缝材料在拉伸过程中开始发生塑性变形的能力。

5. 韧性：指焊缝材料抵抗断裂的能力。

6. 无损检测方法：指通过非破坏性手段对焊缝进行缺陷检测。

范本 2 （非正式风格）：正文：一、焊接质量的检验方法概述哎呀呀，说起来各种检测焊缝质量的方法可真是多啊！下面给你盘点一下常用的几种吧！二、外观检验方法首先，最容易想到的当然是目测检验咯！别说，有时候肉眼观察焊缝表面的质量也是很准确的。

焊接质量的五种检验方法焊接质量是指焊接接头在满足特定要求下的物理性能和力学性能。

为确保焊接质量的合格，需要进行相应的检验。

本文将介绍五种常见的焊接质量检验方法，包括目视检验、尺寸检验、无损检测、力学性能检验和金相检验。

一、目视检验目视检验是最常用的一种检验方法，通过肉眼观察焊接接头的外观，判断其是否存在缺陷。

目视检验主要包括焊缝的形状、焊缝的几何尺寸、焊缝的表面质量以及焊接过程中是否存在飞溅、气孔等缺陷。

目视检验简单直观，但对于微小缺陷的检测有一定局限性。

二、尺寸检验尺寸检验是通过对焊接接头的尺寸进行测量，判断其是否符合设计要求。

尺寸检验主要包括焊缝的宽度、高度、深度等尺寸参数的测量。

通过尺寸检验，可以验证焊接接头的几何形状是否满足设计要求，确保焊接接头的尺寸精度。

三、无损检测无损检测是一种通过对焊接接头进行检测，不破坏焊接接头的方法。

常用的无损检测方法包括超声波检测、射线检测和涡流检测等。

通过无损检测，可以检测焊接接头内部的缺陷，如裂纹、夹杂物等，并对其进行评估和分类。

无损检测可以发现隐蔽的缺陷，提高焊接接头的质量。

四、力学性能检验力学性能检验是通过对焊接接头进行拉伸、弯曲、冲击等试验，评估焊接接头的力学性能。

力学性能检验可以验证焊接接头的强度、韧性和冲击性能是否满足要求。

常用的力学性能检验方法包括拉伸试验、冲击试验和硬度试验等。

五、金相检验金相检验是通过对焊接接头进行金相组织观察和分析，评估焊接接头的组织性能。

金相检验可以检测焊接接头的晶粒尺寸、晶体结构、相含量和相组成等。

金相检验可以发现焊接接头的晶粒异常、相变和相分离等缺陷，对焊接接头的质量评估具有重要意义。

焊接质量的检验方法包括目视检验、尺寸检验、无损检测、力学性能检验和金相检验。

这些检验方法各具特点，可以对焊接接头的质量进行全面评估，确保焊接接头的质量合格。

在实际焊接过程中，应根据具体情况选择合适的检验方法，以保证焊接质量的可靠性和稳定性。

焊接质量的检验方法引言概述：焊接是一种常见的金属连接方式，广泛应用于工业生产和建筑行业。

焊接质量的检验是确保焊接连接的强度和可靠性的重要环节。

本文将详细介绍焊接质量的检验方法，包括非破坏性检测和破坏性检测两大类。

正文内容：一、非破坏性检测方法（1）目测检查：通过肉眼观察焊缝表面情况，检查是否存在焊接缺陷，如裂纹、气孔、夹渣等。

同时还要检查焊缝的外形是否符合规范要求。

（2）磁粉检测：利用磁粉法检查焊接缺陷，先将试件表面涂覆磁粉，然后施加磁场，通过观察磁粉的沉积情况来检测焊接缺陷。

（3）超声波检测：利用超声波检测焊接缺陷，通过送入和接收超声波信号来分析焊缝的内部结构和缺陷情况，如裂纹、气孔等。

（4）液体渗透检测：将试件表面涂覆一层渗透剂，然后用开水或巴布志石等粉末覆盖试件表面，在一定时间内观察渗透液是否透出来，以及是否有色素上浮，来检测焊接缺陷。

（5）射线检测：利用射线（X射线或γ射线）对焊缝进行探测，通过观察照片和比对标准来判断焊接缺陷的存在与否。

二、破坏性检测方法（1）拉伸试验：取一段焊接试样，通过施加拉力来确定焊缝的强度和可靠性。

拉伸试验可以检测焊缝的延伸性、抗拉强度和断裂强度等指标。

（2）扭转试验：取一段焊接试样，通过施加扭矩来确定焊缝的耐久性和可靠性。

扭转试验可以检测焊接结构的耐久性和变形情况。

（3）冲击试验：取一段焊接试样，在低温环境下施加冲击力，来测试焊缝的韧性和抗冲击性能。

冲击试验可以判断焊接结构在低温环境下的使用性能。

（4）硬度试验：通过测量焊缝的硬度来判断焊接结构的质量和可靠性。

硬度试验可以检测焊接材料的变硬情况，从而判断焊接缺陷。

（5）金相检查：通过将焊接试样切割成薄片，经过打磨、腐蚀、染色等处理，观察焊接缺陷和组织结构来判断焊接质量。

金相检查可以检测焊接材料的显微组织和晶粒大小等指标。

总结：焊接质量的检验方法包括非破坏性检测和破坏性检测两大类。

非破坏性检测方法主要包括目测检查、磁粉检测、超声波检测、液体渗透检测和射线检测。

焊接质量的检验方法引言：焊接是将金属材料通过加热或压力使其熔化并连接在一起的常用工艺，广泛应用于制造业。

焊接质量的好坏直接影响到焊接件的性能和安全可靠性。

因此，对焊接质量进行有效的检验是非常重要的。

本文将介绍一些常用的焊接质量检验方法，以帮助确保焊接件的质量符合标准要求。

一、外观检验法外观检验法是通过肉眼观察焊接件的表面特征来评估焊缝的质量。

该方法适用于简单的焊接结构，如焊缝表面是否平整、无明显裂纹、气孔、夹杂物等。

二、无损检测法无损检测法是通过使用无损检测设备，如超声波、射线、液体渗透等技术对焊接件进行检测。

这些技术可以检测到焊接件内部的缺陷，如焊缝中的气孔、夹杂物、裂纹等。

无损检测法适用于对焊接质量要求较高的关键部位。

三、拉伸试验法拉伸试验法是通过在焊接件上施加拉力来评估其强度和韧性。

焊接件通常以拉伸试样的形式制备，并在拉伸试验机上进行拉伸。

根据断裂模式和拉伸值，可以评估焊接件的强度和延展性。

拉伸试验法适用于对焊接件机械性能要求较高的情况。

四、硬度测试法硬度测试法是通过在焊接件表面进行硬度测试来评估其力学性能。

硬度测试法可以检测焊缝区域的硬度变化，根据硬度值可以判断焊接区域的强度和韧性。

硬度测试法适用于对焊接部位的材料性能要求较高的情况。

五、金相检验法金相检验法是通过制备焊接件的金属切片，并在显微镜下观察和分析焊缝的金属组织结构。

金相检验法可以评估焊接件的晶粒尺寸、晶界结构、相变等特征，从而评估焊接质量的好坏。

金相检验法适用于对焊接质量较高的精细结构。

六、破坏性检测法破坏性检测法是通过对焊接件进行破坏性试验，并观察试验后的断裂面来评估焊接质量。

常用的破坏性试验方法有冲击试验、弯曲试验等。

通过观察断口的形态和裂纹的分布，可以评估焊接件的韧性和抗冲击性能。

结论：焊接质量的检验是确保焊接件性能和安全的重要环节。

本文介绍的外观检验法、无损检测法、拉伸试验法、硬度测试法、金相检验法和破坏性检测法是常用的焊接质量检验方法。

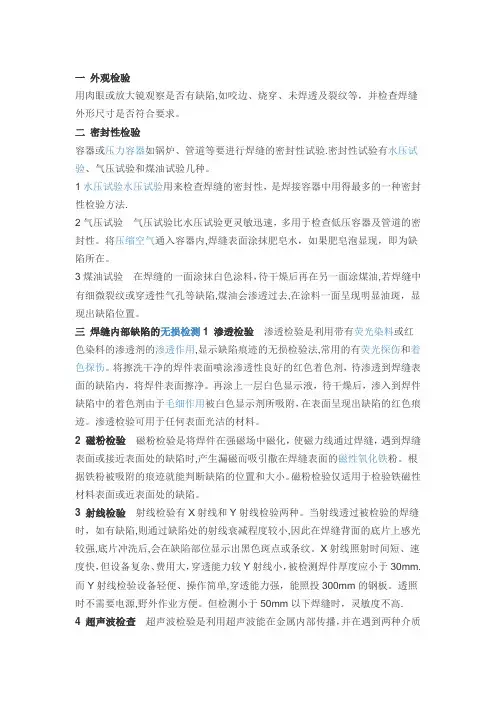

一外观检验用肉眼或放大镜观察是否有缺陷,如咬边、烧穿、未焊透及裂纹等，并检查焊缝外形尺寸是否符合要求。

二密封性检验容器或压力容器如锅炉、管道等要进行焊缝的密封性试验.密封性试验有水压试验、气压试验和煤油试验几种。

1水压试验水压试验用来检查焊缝的密封性，是焊接容器中用得最多的一种密封性检验方法.2气压试验气压试验比水压试验更灵敏迅速，多用于检查低压容器及管道的密封性。

将压缩空气通入容器内,焊缝表面涂抹肥皂水，如果肥皂泡显现，即为缺陷所在。

3煤油试验在焊缝的一面涂抹白色涂料，待干燥后再在另一面涂煤油,若焊缝中有细微裂纹或穿透性气孔等缺陷,煤油会渗透过去,在涂料一面呈现明显油斑，显现出缺陷位置。

三焊缝内部缺陷的无损检测1 渗透检验渗透检验是利用带有荧光染料或红色染料的渗透剂的渗透作用,显示缺陷痕迹的无损检验法,常用的有荧光探伤和着色探伤。

将擦洗干净的焊件表面喷涂渗透性良好的红色着色剂，待渗透到焊缝表面的缺陷内，将焊件表面擦净。

再涂上一层白色显示液，待干燥后，渗入到焊件缺陷中的着色剂由于毛细作用被白色显示剂所吸附，在表面呈现出缺陷的红色痕迹。

渗透检验可用于任何表面光洁的材料。

2 磁粉检验磁粉检验是将焊件在强磁场中磁化，使磁力线通过焊缝，遇到焊缝表面或接近表面处的缺陷时,产生漏磁而吸引撒在焊缝表面的磁性氧化铁粉。

根据铁粉被吸附的痕迹就能判断缺陷的位置和大小。

磁粉检验仅适用于检验铁磁性材料表面或近表面处的缺陷。

3 射线检验射线检验有X射线和Y射线检验两种。

当射线透过被检验的焊缝时，如有缺陷,则通过缺陷处的射线衰减程度较小,因此在焊缝背面的底片上感光较强,底片冲洗后,会在缺陷部位显示出黑色斑点或条纹。

X射线照射时间短、速度快，但设备复杂、费用大，穿透能力较Y射线小，被检测焊件厚度应小于30mm.而Y射线检验设备轻便、操作简单,穿透能力强，能照投300mm的钢板。

透照时不需要电源,野外作业方便。

但检测小于50mm以下焊缝时，灵敏度不高.4 超声波检查超声波检验是利用超声波能在金属内部传播，并在遇到两种介质的界面时会发生反射和折射的原理来检验焊缝内部缺陷的。

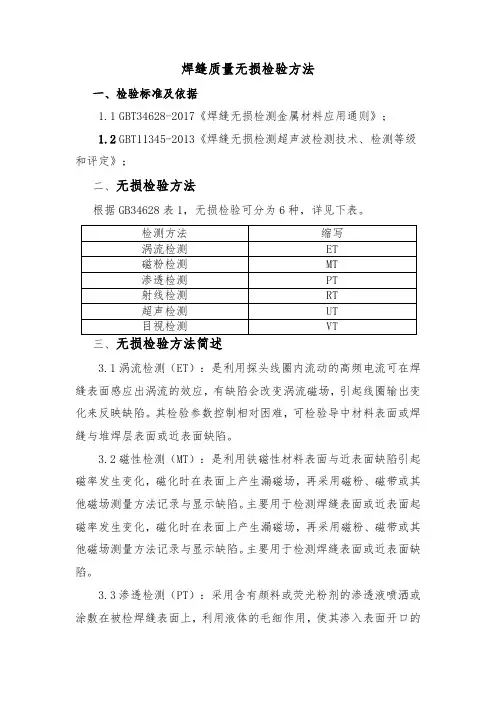

焊缝质量无损检验方法一、检验标准及依据1.1GBT34628-2017《焊缝无损检测金属材料应用通则》；1.2GBT11345-2013《焊缝无损检测超声波检测技术、检测等级和评定》；二、无损检验方法根据GB34628表1，无损检验可分为6种，详见下表。

三、3.1涡流检测（ET）：是利用探头线圈内流动的高频电流可在焊缝表面感应出涡流的效应，有缺陷会改变涡流磁场，引起线圈输出变化来反映缺陷。

其检验参数控制相对困难，可检验导中材料表面或焊缝与堆焊层表面或近表面缺陷。

3.2磁性检测（MT）：是利用铁磁性材料表面与近表面缺陷引起磁率发生变化，磁化时在表面上产生漏磁场，再采用磁粉、磁带或其他磁场测量方法记录与显示缺陷。

主要用于检测焊缝表面或近表面起磁率发生变化，磁化时在表面上产生漏磁场，再采用磁粉、磁带或其他磁场测量方法记录与显示缺陷。

主要用于检测焊缝表面或近表面缺陷。

3.3渗透检测（PT）：采用含有颜料或荧光粉剂的渗透液喷洒或涂敷在被检焊缝表面上，利用液体的毛细作用，使其渗入表面开口的缺陷中，然后清洗去除表面上多余的渗透液，干燥后施加显像剂,将缺陷中的渗透液吸附到焊缝表面上，观察缺陷的显示痕迹。

此法主要用于焊缝表面检测或气创清根后的根部缺陷检测。

3.4射线检测（X、Y）方法（RT）：是利用X、Y，射线源发出的贯穿辐射线穿透焊缝后使胶片感光，焊缝中的缺陷影像便显示在经过处理后的射线照相底片上，是目前应用较广泛的无损检验方法,能发现焊缝内部气孔、夹渣、裂纹及未焊透等缺陷，射线探伤基本不受焊缝厚度限制。

但无法测量缺陷深度，检验成本较高，时间长，射线对探伤操作人员有损伤。

3.5超声波检测（UT）：是利用压电换能器通过瞬间电激发产生脉冲振动，借助于声耦合介质传入金属中形成超声波，并在传播时遇到缺陷反射并返回到换能器，再把声脉冲转换成电脉冲，测量该信号的幅度及传播时间就可评定工件中缺陷的位置及严重程度。

超声波比射线探伤灵敏度高、灵活方便、周期短、成本低、效率高、对人体无害，但显示缺陷不直观，对缺陷判断不精确，靠探伤人员经验和技术熟练程度影响较大。

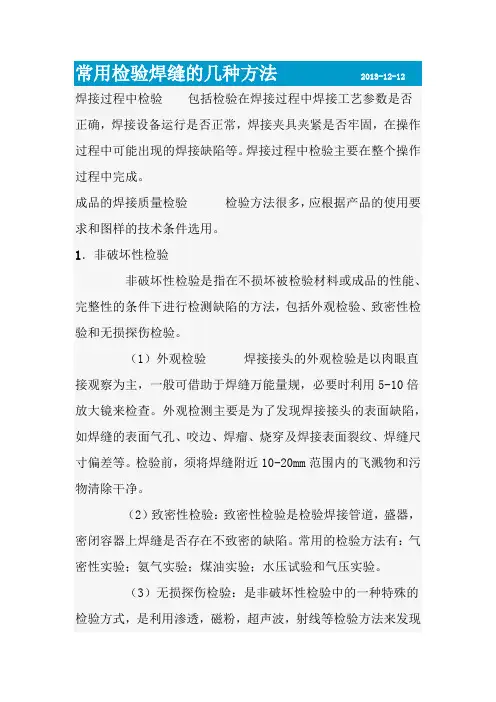

焊接过程中检验包括检验在焊接过程中焊接工艺参数是否正确，焊接设备运行是否正常，焊接夹具夹紧是否牢固，在操作过程中可能出现的焊接缺陷等。

焊接过程中检验主要在整个操作过程中完成。

成品的焊接质量检验检验方法很多，应根据产品的使用要求和图样的技术条件选用。

1．非破坏性检验非破坏性检验是指在不损坏被检验材料或成品的性能、完整性的条件下进行检测缺陷的方法，包括外观检验、致密性检验和无损探伤检验。

（1）外观检验焊接接头的外观检验是以肉眼直接观察为主，一般可借助于焊缝万能量规，必要时利用5-10倍放大镜来检查。

外观检测主要是为了发现焊接接头的表面缺陷，如焊缝的表面气孔、咬边、焊瘤、烧穿及焊接表面裂纹、焊缝尺寸偏差等。

检验前，须将焊缝附近10-20mm范围内的飞溅物和污物清除干净。

（2）致密性检验：致密性检验是检验焊接管道，盛器，密闭容器上焊缝是否存在不致密的缺陷。

常用的检验方法有：气密性实验；氨气实验；煤油实验；水压试验和气压实验。

（3）无损探伤检验：是非破坏性检验中的一种特殊的检验方式，是利用渗透，磁粉，超声波，射线等检验方法来发现焊缝表面的细微缺陷及存在于焊缝内部的缺陷。

目前，这类检验方法已在重要的焊接结构中被广泛应用。

2．破坏性检验破坏性检验是从焊件或试件上切取试样或以产品的整体破坏做试验，以检查其力学性能等的检验方法。

它包括力学性能试验，化学分析，腐蚀试验，金相试验，焊接性试验等。

在生产中，焊接成品的质量检验很重要占有很重要的地位。

它不仅在于发现焊接缺陷，检验焊接接头的性能，以确保产品的焊接质量和安全使用，严重的缺陷可导致受压容器的爆炸，造成直接经济损失或灾难性事故而且通过各种检验可对缺陷作出客观的判断，才能对焊缝作出可靠的结论，看其是否所规定的技术要求和保证结构使用的安全可靠。

下面介绍几种检验焊缝质量的方法：（1）气密性实验：一般检验管道，盛器，密闭容器上焊接是否存在不致密的缺陷，以便及时发现，进行排除并修复。

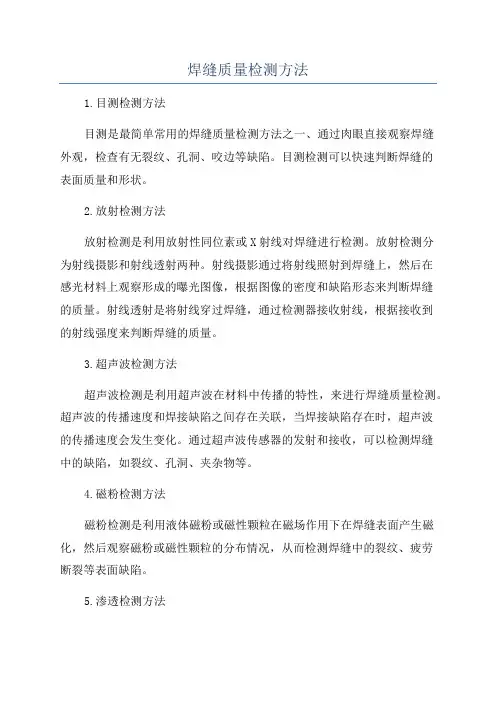

焊缝质量检测方法1.目测检测方法目测是最简单常用的焊缝质量检测方法之一、通过肉眼直接观察焊缝外观，检查有无裂纹、孔洞、咬边等缺陷。

目测检测可以快速判断焊缝的表面质量和形状。

2.放射检测方法放射检测是利用放射性同位素或X射线对焊缝进行检测。

放射检测分为射线摄影和射线透射两种。

射线摄影通过将射线照射到焊缝上，然后在感光材料上观察形成的曝光图像，根据图像的密度和缺陷形态来判断焊缝的质量。

射线透射是将射线穿过焊缝，通过检测器接收射线，根据接收到的射线强度来判断焊缝的质量。

3.超声波检测方法超声波检测是利用超声波在材料中传播的特性，来进行焊缝质量检测。

超声波的传播速度和焊接缺陷之间存在关联，当焊接缺陷存在时，超声波的传播速度会发生变化。

通过超声波传感器的发射和接收，可以检测焊缝中的缺陷，如裂纹、孔洞、夹杂物等。

4.磁粉检测方法磁粉检测是利用液体磁粉或磁性颗粒在磁场作用下在焊缝表面产生磁化，然后观察磁粉或磁性颗粒的分布情况，从而检测焊缝中的裂纹、疲劳断裂等表面缺陷。

5.渗透检测方法渗透检测是通过将渗透剂涂在焊缝表面，然后在一定时间后将渗透剂清洗掉。

如果焊缝有裂纹或其他缺陷，渗透剂会渗入缺陷处，形成可见的痕迹。

通过观察渗透剂的渗透情况，可以判断焊缝的质量。

以上方法是常用的焊缝质量检测方法，不同的方法适用于不同的焊接方法和焊缝类型。

在进行具体的焊缝质量检测时，需要根据实际情况选择合适的方法，并进行相应的测试和分析。

同时，为了保证焊缝质量的可靠性，应该配合使用多种检测方法进行综合评估和判定。

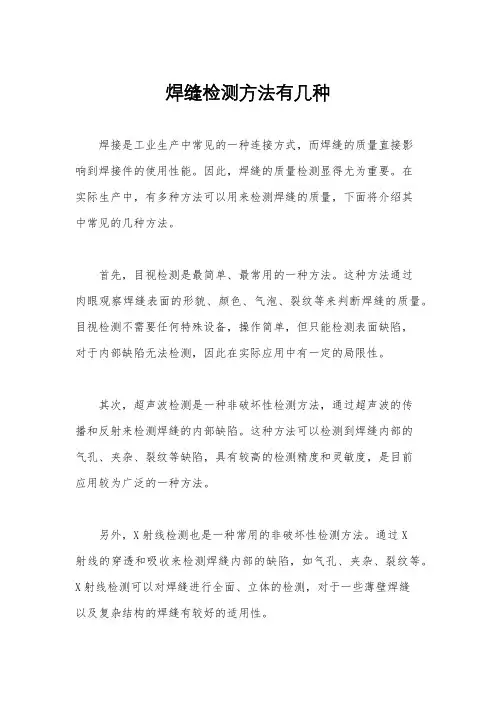

焊缝检测方法有几种焊接是工业生产中常见的一种连接方式，而焊缝的质量直接影响到焊接件的使用性能。

因此，焊缝的质量检测显得尤为重要。

在实际生产中，有多种方法可以用来检测焊缝的质量，下面将介绍其中常见的几种方法。

首先，目视检测是最简单、最常用的一种方法。

这种方法通过肉眼观察焊缝表面的形貌、颜色、气泡、裂纹等来判断焊缝的质量。

目视检测不需要任何特殊设备，操作简单，但只能检测表面缺陷，对于内部缺陷无法检测，因此在实际应用中有一定的局限性。

其次，超声波检测是一种非破坏性检测方法，通过超声波的传播和反射来检测焊缝的内部缺陷。

这种方法可以检测到焊缝内部的气孔、夹杂、裂纹等缺陷，具有较高的检测精度和灵敏度，是目前应用较为广泛的一种方法。

另外，X射线检测也是一种常用的非破坏性检测方法。

通过X射线的穿透和吸收来检测焊缝内部的缺陷，如气孔、夹杂、裂纹等。

X射线检测可以对焊缝进行全面、立体的检测，对于一些薄壁焊缝以及复杂结构的焊缝有较好的适用性。

此外，磁粉检测是一种适用于磁性材料的检测方法。

通过在焊缝表面喷洒磁粉，再利用磁场作用使磁粉在缺陷处产生磁粒聚集，从而可以直观地观察到缺陷的位置和形状。

这种方法操作简单，成本较低，适用于一些特殊形式的焊缝检测。

最后，涡流检测是一种适用于导电材料的检测方法。

通过在焊缝表面引入交变电流，产生涡流，利用涡流在缺陷处的变化来检测焊缝的质量。

这种方法对于表面缺陷、毛刺等有较好的检测效果，但对于内部缺陷的检测能力较弱。

综上所述，焊缝检测方法有多种，每种方法都有其适用的范围和特点。

在实际应用中，可以根据具体情况选择合适的检测方法，以保证焊缝质量，确保焊接件的使用安全。

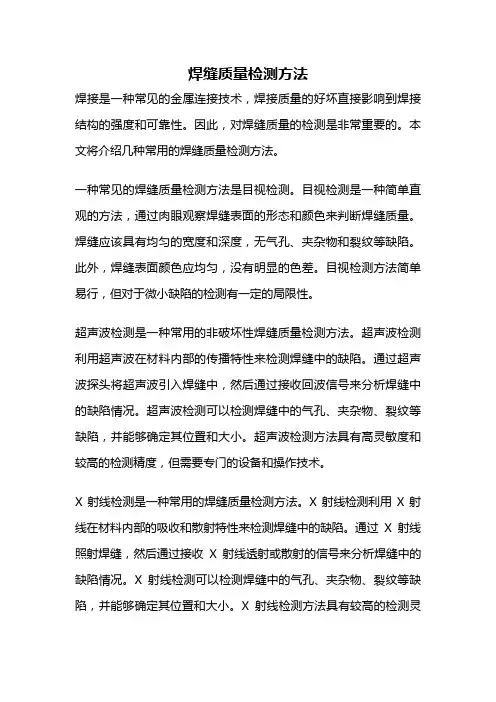

焊缝质量检测方法焊接是一种常见的金属连接技术，焊接质量的好坏直接影响到焊接结构的强度和可靠性。

因此，对焊缝质量的检测是非常重要的。

本文将介绍几种常用的焊缝质量检测方法。

一种常见的焊缝质量检测方法是目视检测。

目视检测是一种简单直观的方法，通过肉眼观察焊缝表面的形态和颜色来判断焊缝质量。

焊缝应该具有均匀的宽度和深度，无气孔、夹杂物和裂纹等缺陷。

此外，焊缝表面颜色应均匀，没有明显的色差。

目视检测方法简单易行，但对于微小缺陷的检测有一定的局限性。

超声波检测是一种常用的非破坏性焊缝质量检测方法。

超声波检测利用超声波在材料内部的传播特性来检测焊缝中的缺陷。

通过超声波探头将超声波引入焊缝中，然后通过接收回波信号来分析焊缝中的缺陷情况。

超声波检测可以检测焊缝中的气孔、夹杂物、裂纹等缺陷，并能够确定其位置和大小。

超声波检测方法具有高灵敏度和较高的检测精度，但需要专门的设备和操作技术。

X射线检测是一种常用的焊缝质量检测方法。

X射线检测利用X射线在材料内部的吸收和散射特性来检测焊缝中的缺陷。

通过X射线照射焊缝，然后通过接收X射线透射或散射的信号来分析焊缝中的缺陷情况。

X射线检测可以检测焊缝中的气孔、夹杂物、裂纹等缺陷，并能够确定其位置和大小。

X射线检测方法具有较高的检测灵敏度和较高的检测精度，但需要专门的设备和操作技术，并且存在一定的辐射风险。

磁粉检测是一种常用的焊缝质量检测方法。

磁粉检测利用磁场的分布和磁性材料的吸附特性来检测焊缝中的缺陷。

通过在焊缝表面涂覆磁粉，然后通过观察磁粉在焊缝表面的分布情况来分析焊缝中的缺陷情况。

磁粉检测可以检测焊缝中的裂纹和表面缺陷等缺陷，并能够确定其位置和大小。

磁粉检测方法操作简单，成本较低，但对于深埋在焊缝内部的缺陷检测效果较差。

目视检测、超声波检测、X射线检测和磁粉检测是常用的焊缝质量检测方法。

每种方法都有其优缺点，选择合适的检测方法需要考虑焊接材料、焊缝类型、检测要求以及设备和技术条件等因素。

焊缝检测方案在工程领域中，焊接是一项常见的工艺，它将金属件连接在一起，从而形成一个整体结构。

而焊缝的质量直接关系到结构的稳定性和使用寿命。

因此，焊缝检测成为确保结构质量的重要环节。

本文将介绍一些常用的焊缝检测方案，以帮助工程人员在实践中选择适合的方法。

一、目测检测目测检测是最简单直观的方法，通过人眼观察焊缝的外观来判断其质量。

这种方法适用于一些简单的焊接作业，但不能用于对焊缝内部缺陷的检测，因此其适用范围有限。

二、超声波检测超声波检测是一种常用的焊缝检测方法。

它利用超声波在材料中传播的特性，通过接收到的超声波信号来判断焊缝内部是否存在缺陷。

这种方法可以检测到焊缝中的气孔、夹杂物、裂纹等缺陷，并且对于检测深度较大的焊缝也有较好的适用性。

然而，超声波检测的缺点是需要专业的设备和培训过的操作人员，在一些特定情况下可能会受到材料表面状态的影响。

三、射线检测射线检测是一种利用射线穿透材料来检测焊缝质量的方法。

常用的射线有X射线和γ射线。

这种方法可以检测到比超声波检测更小的缺陷，如微小的气孔和微裂纹等。

此外，射线检测还可以提供有关焊接材料的密度和蒸馏度等信息。

然而，与超声波检测相比，射线检测需要更昂贵的设备、更高的辐射安全要求，以及专业的操作人员。

四、磁粉检测磁粉检测是一种利用磁场和铁磁性材料的特性来检测焊缝缺陷的方法。

在焊接过程中，通过施加磁场或将铁磁性粉末洒在焊缝表面，可以观察到由于缺陷引起的磁场分布变化。

这种方法可以检测到焊缝中的裂纹和其他表面缺陷，特别适用于检测致密材料上的缺陷。

磁粉检测的优点是设备相对简单，成本较低。

然而，它也有一些局限性，例如不能用于非铁磁性材料和焊缝内部缺陷的检测。

综上所述，针对不同的需求和材料特性，可以选择不同的焊缝检测方案。

目测检测适用于简单的焊接作业，但无法检测内部缺陷；超声波检测适用于大部分情况下，可以检测到各种缺陷，但需要专业设备和培训；射线检测可以提供更高的检测精度，但对设备和操作要求更高；磁粉检测适用于表面缺陷的检测，并具有设备简单、成本低的优点。

钢结构工程焊缝质量检验方法1.可视检查：可视检查是焊缝质量检验的基本方法之一、通过肉眼观察焊缝表面，检查是否存在焊缝间隙、气泡、夹渣、缺陷和开裂等问题。

焊缝表面应是光滑平整且没有明显的缺陷。

2.尺寸检查：尺寸检查是针对焊缝的几何尺寸进行的检验。

通过测量焊缝的长度、宽度和高度等尺寸，检查其是否符合设计要求和规范规定。

焊缝尺寸的偏差不应超过规定的允许范围。

3.焊缝外观检查：焊缝的外观检查是针对焊缝外观的质量进行的检验。

通过比较焊缝外观与标准要求，判断焊缝表面是否平整、光滑、无裂纹和烧穿等缺陷。

焊缝外观应符合规范的要求。

4.超声波检测：超声波检测是一种无损检测方法，主要用于检验焊缝内部的缺陷和质量问题。

通过发射超声波，检测焊缝内的声波反射情况，分析焊缝的缺陷和质量问题。

超声波检测可以发现焊缝内的气孔、夹渣、裂纹等缺陷。

5.磁粉检测：磁粉检测是一种常用的焊缝质量检测方法，主要用于检验焊缝的表面裂纹和断裂等问题。

通过涂抹磁粉，通过磁力线的变化来检测焊缝表面的缺陷。

磁粉检测可以发现焊缝表面的裂纹和断裂等问题。

6.射线检测：射线检测是一种常用的无损检测方法，主要用于检验焊缝内部的缺陷和质量问题。

通过发射射线，并通过射线的透射和散射情况，来检测焊缝内的裂纹、夹渣和气孔等缺陷。

射线检测可以发现焊缝内部的各种缺陷问题。

综上所述，钢结构工程焊缝质量检验需要采用多种方法综合检查焊缝的外观质量、几何尺寸和内部缺陷。

通过合理运用各种检测方法，可以确保焊缝的质量符合设计要求和规范规定。

只有保证焊缝质量，才能确保钢结构工程的稳定性和安全性。

焊缝质量检测方法Last revision on 21 December 2020一外观检验用肉眼或放大镜观察是否有缺陷，如咬边、烧穿、未焊透及裂纹等，并检查焊缝外形尺寸是否符合要求。

二密封性检验容器或如锅炉、管道等要进行焊缝的密封性试验。

密封性试验有、气压试验和煤油试验几种。

1 用来检查焊缝的密封性，是焊接容器中用得最多的一种密封性检验方法。

2气压试验气压试验比水压试验更灵敏迅速，多用于检查低压容器及管道的密封性。

将通入容器内，焊缝表面涂抹肥皂水，如果肥皂泡显现，即为缺陷所在。

3煤油试验在焊缝的一面涂抹白色涂料，待干燥后再在另一面涂煤油，若焊缝中有细微裂纹或穿透性气孔等缺陷，煤油会渗透过去，在涂料一面呈现明显油斑，显现出缺陷位置。

三焊缝内部缺陷的1 渗透检验渗透检验是利用带有或红色染料的渗透剂的，显示缺陷痕迹的无损检验法，常用的有和。

将擦洗干净的焊件表面喷涂渗透性良好的红色着色剂，待渗透到焊缝表面的缺陷内，将焊件表面擦净。

再涂上一层白色显示液，待干燥后，渗入到焊件缺陷中的着色剂由于被白色显示剂所吸附，在表面呈现出缺陷的红色痕迹。

渗透检验可用于任何表面光洁的材料。

2 磁粉检验磁粉检验是将焊件在强磁场中磁化，使磁力线通过焊缝，遇到焊缝表面或接近表面处的缺陷时，产生漏磁而吸引撒在焊缝表面的粉。

根据铁粉被吸附的痕迹就能判断缺陷的位置和大小。

磁粉检验仅适用于检验铁磁性材料表面或近表面处的缺陷。

3 射线检验射线检验有X射线和Y射线检验两种。

当射线透过被检验的焊缝时，如有缺陷，则通过缺陷处的射线衰减程度较小，因此在焊缝背面的底片上感光较强，底片冲洗后，会在缺陷部位显示出黑色斑点或条纹。

X射线照射时间短、速度快，但设备复杂、费用大，穿透能力较Y射线小，被检测焊件厚度应小于30mm。

而Y射线检验设备轻便、操作简单，穿透能力强，能照投300mm的钢板。

透照时不需要电源，野外作业方便。

但检测小于50mm以下焊缝时，灵敏度不高。

焊接质量的检验方法
1. 目测检查，这是最简单的方法，通过肉眼观察焊接接头的外观，检查是否有裂纹、气孔、夹渣等缺陷。

这种方法适用于一些简单的焊接工艺，但对于复杂的焊接接头可能不够准确。

2. 渗透检测，利用渗透剂和开发剂进行检测，适用于发现表面裂纹、气孔等缺陷。

这种方法对于各种材料的焊接都适用，并且可以检测到微小的缺陷。

3. 超声波检测，利用超声波探测器检测焊接接头内部的缺陷，如气孔、夹渣、裂纹等。

这种方法非常适用于检测厚度较大的焊接件，对于复杂结构的焊接接头也有一定的适用性。

4. X射线检测，通过X射线照射焊接接头，观察照片来检测焊缝的质量，可以发现内部缺陷和焊缝的结构情况。

这种方法适用于各种焊接材料和结构，但设备成本较高，需要专业人员操作。

5. 磁粉检测，在磁场中使用铁粉或磁粉对焊接接头进行检测，可以发现表面和近表面的裂纹、夹渣等缺陷。

这种方法对于铁磁性材料的焊接接头非常适用。

以上是一些常见的焊接质量检验方法，每种方法都有其适用的范围和特点，可以根据具体的焊接工艺和要求选择合适的方法进行检验。

同时，要注意在进行检验时遵循相关的安全操作规程，确保人员和设备的安全。

常用检验焊缝的几种方法常用检验焊缝的几种方法2013-12-12焊接过程中检验包括检验在焊接过程中焊接工艺参数是否正确，焊接设备运行是否正常，焊接夹具夹紧是否牢固，在操作过程中可能出现的焊接缺陷等。

焊接过程中检验主要在整个操作过程中完成。

成品的焊接质量检验检验方法很多，应根据产品的使用要求和图样的技术条件选用。

1．非破坏性检验非破坏性检验是指在不损坏被检验材料或成品的性能、完整性的条件下进行检测缺陷的方法，包括外观检验、致密性检验和无损探伤检验。

（1）外观检验焊接接头的外观检验是以肉眼直接观察为主，一般可借助于焊缝万能量规，必要时利用5-10倍放大镜来检查。

外观检测主要是为了发现焊接接头的表面缺陷，如焊缝的表面气孔、咬边、焊瘤、烧穿及焊接表面裂纹、焊缝尺寸偏差等。

检验前，须将焊缝附近10-20mm范围内的飞溅物和污物清除干净。

（2）致密性检验：致密性检验是检验焊接管道，盛器，密闭容器上焊缝是否存在不致密的缺陷。

常用的检验方法有：气密性实验；氨气实验；煤油实验；水压试验和气压实验。

（3）无损探伤检验：是非破坏性检验中的一种特殊的检验方式，是利用渗透，磁粉，超声波，射线等检验方法来发现焊缝表面的细微缺陷及存在于焊缝内部的缺陷。

目前，这类检验方法已在重要的焊接结构中被广泛应用。

2．破坏性检验破坏性检验是从焊件或试件上切取试样或以产品的整体破坏做试验，以检查其力学性能等的检验方法。

它包括力学性能试验，化学分析，腐蚀试验，金相试验，焊接性试验等。

在生产中，焊接成品的质量检验很重要占有很重要的地位。

它不仅在于发现焊接缺陷，检验焊接接头的性能，以确保产品的焊接质量和安全使用，严重的缺陷可导致受压容器的爆炸，造成直接经济损失或灾难性事故而且通过各种检验可对缺陷作出客观的判断，才能对焊缝作出可靠的结论，看其是否所规定的技术要求和保证结构使用的安全可靠。

下面介绍几种检验焊缝质量的方法：（1）气密性实验：一般检验管道，盛器，密闭容器上焊接是否存在不致密的缺陷，以便及时发现，进行排除并修复。

焊缝检验标准焊缝是焊接工艺中不可或缺的一部分，它直接影响着焊接接头的质量和性能。

为了确保焊缝的质量，需要进行焊缝检验，以验证焊接工艺的可靠性和合格性。

焊缝检验标准是对焊接接头进行检验的依据，它规定了检验的方法、要求和标准，对焊接接头的质量进行评定和判定。

一、焊缝检验的方法。

1. 目测检验，目测检验是最基本的焊缝检验方法，通过肉眼观察焊缝表面的形态、色泽、气孔、裂纹等缺陷，判断焊缝的质量。

目测检验简单快捷，适用于一般焊接接头的检验。

2. 磁粉检验，磁粉检验是利用磁粉检测仪对焊接接头表面进行检测，通过施加磁场和喷洒磁粉，检测焊缝表面的裂纹和缺陷。

磁粉检验对于表面裂纹和疲劳裂纹的检测效果较好，适用于对焊接接头进行缺陷检测。

3. 超声波检验，超声波检验是利用超声波探头对焊接接头进行检测，通过超声波的传播和反射来检测焊缝内部的缺陷。

超声波检验可以对焊缝的内部缺陷进行有效检测，适用于对焊接接头进行质量评定。

二、焊缝检验的要求。

1. 检验人员必须具备相应的焊接检验资质和技术水平，严格按照焊缝检验标准进行检验，确保检验结果的准确性和可靠性。

2. 检验设备必须符合相关标准和规定，保证检验过程的准确性和可靠性，确保检验结果的真实性和可信度。

3. 检验过程必须严格按照焊缝检验标准的要求进行，不得随意更改检验方法和程序，确保检验结果的科学性和合理性。

三、焊缝检验的标准。

1. 焊缝的外观质量标准，焊缝的外观应无气孔、裂纹、夹渣等缺陷，焊缝表面应平整光滑，无明显凹凸不平和氧化现象。

2. 焊缝的尺寸偏差标准，焊缝的尺寸应符合设计要求和相关标准规定，焊缝的尺寸偏差应在允许范围内。

3. 焊缝的内部质量标准，焊缝的内部应无气孔、夹渣、裂纹等缺陷，焊缝的内部组织应均匀致密，无明显缺陷和异物。

四、总结。

焊缝检验是焊接工艺中不可或缺的一部分，它对焊接接头的质量和性能起着至关重要的作用。

通过合理选择检验方法、严格执行检验要求和标准，可以有效保证焊缝的质量，确保焊接接头的可靠性和合格性。

引言：焊接质量的检验对于确保焊接结构的安全性和可靠性至关重要。

合格的焊接质量可以提高焊接结构的抗压能力、耐用性和耐腐蚀性。

本文将介绍焊接质量的检验方法，以便于及时发现和纠正焊接质量问题，确保焊接结构的质量。

概述：焊接质量的检验方法包括多个方面，如焊缝外观检验、焊接接头机械性能测试、无损检测、化学成分分析等。

在进行焊接质量的检验时，应综合采用多种方法，以确保焊接质量的综合评价和问题的全面发现。

接下来，本文将详细介绍焊接质量的检验方法。

正文内容：一、焊缝外观检验1.焊缝形貌检查：焊缝形貌检查是观察焊缝的形状、凹陷、错边等是否符合标准要求。

2.焊缝焊道检查：焊缝焊道检查是通过放大镜或显微镜观察焊缝焊道的尺寸和形态，判断焊接质量。

3.焊缝偏离度检查：焊缝偏离度检查是通过量测焊缝与参考线的距离，判断焊接的偏离度是否在规定范围内。

二、焊接接头机械性能测试1.拉伸试验：拉伸试验是将焊接接头制成试样，通过施加拉力来测试焊接接头的抗拉强度和延伸性能。

2.冲击试验：冲击试验是测试焊接接头在受冲击负载时的抗冲击能力。

3.硬度测试：硬度测试是通过在焊接接头的表面上进行压痕试验，来检测接头的硬度和金属结构的组织状态。

三、无损检测1.超声波检测：超声波检测是通过反射和散射来检测焊接接头中的缺陷，如气孔、裂纹等。

2.射线检测：射线检测是利用射线通过物体减弱的原理来检测焊接接头中的缺陷，如虚焊、夹渣等。

3.磁粉检测：磁粉检测是通过涂覆磁粉在焊接接头的表面，以观察磁粉颜色变化来检测焊接接头的缺陷。

四、化学成分分析1.化学成分分析是通过取样，进行金属元素的含量测试，用来确定焊接材料的质量是否符合要求。

2.化学成分分析可以通过光谱分析、X射线荧光分析等多种分析方法来实施，以确定焊接材料的化学成分是否合格。

五、其他检验方法1.焊缝断面组织观察：通过对焊接接头切割并腐蚀后，在显微镜下观察焊缝断面的组织结构，以评估焊缝质量。

2.焊接应力测试：焊接应力测试是通过放大畸变形成焊接结构应力，来测试焊接结构的强度和稳定性。
