(完整版)高中物理远距离输电

高中物理远距离输电在电力系统中，电能从发电厂输送到用户端需要经过长距离的传输。

由于发电厂和用户之间的距离往往较远，因此需要采取一些措施来确保电能能够安全、高效地传输。

高中物理课程中涉及到的远距离输电原理和基础知识，对于我们了解电力系统的基本概念和解决相关问题具有重要意义。

一、远距离输电的基本原理在远距离输电中，发电厂将产生的电能通过升压变压器升压，然后通过高压输电线路传输到降压变压器，最后将电压降低到用户端所需要的电压等级，输送到用户端。

在这个过程中，升压变压器将电压升高，使得电流减小，从而降低传输过程中的电能损失。

二、远距离输电的优缺点远距离输电的优点主要包括：1、能够将电能输送到较远的距离，覆盖更大的供电范围；2、传输容量大，能够满足大型城市和工业园区的电力需求；3、传输效率较高，能够减少传输过程中的电能损失。

远距离输电的缺点主要包括：1、建设成本较高，需要投入大量资金建设输电线路和配套设施；2、容易受到气候、地理环境等因素的影响，如雷击、冰灾等自然灾害会对输电线路造成损害；3、需要采取措施来保护环境和生态平衡，避免在输电线路建设过程中对环境和生态造成破坏。

三、高中物理课程中的远距离输电知识在高中物理课程中，远距离输电是电磁感应和交流电理论应用的一个重要方面。

学生需要了解变压器的工作原理、交流电的频率和波形、三相交流电的产生和传输等方面的知识。

学生还需要了解输电线路的电阻和电感对传输电流的影响，以及如何采取措施来降低传输过程中的电能损失。

四、结论远距离输电是电力系统中的重要组成部分，对于保障人们的生产和生活用电需求具有重要意义。

高中物理课程中涉及到的远距离输电原理和基础知识是理解电力系统基本概念和解决相关问题的基础。

在未来的学习和工作中，我们还需要进一步深入学习和研究电力系统中的远距离输电技术，为保障电力系统的安全、稳定、高效运行做出贡献。

顾城的《远和近》是一首极富哲理性和情感深度的小诗，它以独特的视角揭示了人际关系中的微妙复杂性和心理距离的深远影响。

第四节 远距离输电一、 输电过程(如图所示)二、输送电流(1)I ＝P U ；(2)I ＝U －U ′R. 三、输电导线上的能量损失和电压损失：主要是由输电线的电阻发热产生的，表达式为Q ＝I 2Rt . 1、电压损失 ：(1)ΔU ＝U －U ′；(2)ΔU ＝IR .2、 功率损失：(1)ΔP ＝P －P ′；(2)ΔP ＝I 2R ＝(P U)2R 3、 降低输电损耗的两个途径(1)减小输电线的电阻，由电阻定律R ＝ρl S可知，在输电距离一定的情况下，为了减小电阻，应采用电阻率小的材料，也可以增加导线的横截面积．(2)减小输电导线中的输电电流，由P ＝UI 可知，当输送功率一定时，提高输电电压，可以减小输电电流．四、 远距离输电的处理思路对高压输电问题，应按“发电机→升压变压器→远距离输电线→降压变压器→用电器”，或按从“用电器”倒推到“发电机”的顺序一步一步进行分析． 五、 远距离高压输电的几个基本关系(以图为例)(1)功率关系：P 1＝P 2，P 3＝P 4，P 2＝P 损＋P 3.(2)电压、电流关系：U 1U 2＝n 1n 2＝I 2I 1，U 3U 4＝n 3n 4＝I 4I 3，U 2＝ΔU ＋U 3，I 2＝I 3＝I 线． (3)输电电流：I 线＝P 2U 2＝P 3U 3＝U 2－U 3R 线.(4)输电线上损耗的电功率：P 损＝I 线ΔU ＝I 2线R 线＝(P 2U 2)2R 线． 在远距离输电问题中，计算线路功率的损耗时 应用P 损＝I 2线R 线，其原因是I 线可以由公式P 输入＝I 线U 输入求出，而P 损＝U 线I 线和P 损＝U 2线R 线则不常用，其原因是在一般情况下，U 线不易求出，且易将U线和U输入相混而造成错误．典例分析：例1、中国已投产运行的1 000 kV特高压输电，是目前世界上电压最高的输电工程．假设甲、乙两地原来用500 kV的超高压输电，在保持输送电功率和输电线电阻都不变的条件下，现改用1 000 kV特高压输电，不考虑其他因素的影响．则( )A．送电电流变为原来的2倍 B．输电线上降落的电压将变为原来的2倍C．输电线上降落的电压将变为原来的12D．输电线上损耗的电功率将变为原来的12例2、在远距离输电时，输送的电功率为P，输电电压为U，所用导线电阻率为ρ，横截面积为S，总长度为l，输电线损失的电功率为P′，用户得到的电功率为P用，则下列关系式中正确的是( )A．P′＝U2Sρl B．P′＝P2ρlU2SC．P用＝P－U2SρlD．P用＝P(1－PρlU2S)例3、远距离输送一定功率的交变电流，若输送电压升高为原来的n倍，关于输电线上由电阻造成的电压损失和功率损失的说法中，正确的是( )A．输电线上的电功率损失是原来的1/n；B．输电线上的电功率损失是原来的1/n2；C．输电线上的电压损失是原来的1/n； D．输电线上的电压损失是原来的n倍例4、在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有( ) A．升压变压器的输出电压增大B．降压变压器的输出电压增大C．输电线上损耗的功率增大D．输电线上损耗的功率占总功率的比例增大例5、一座小型发电站的输出功率是20 kW，输电线路总电阻是5 Ω.(1)若输电电压是400 V，输电线路损耗的功率是多少？(2)若改用5000 V高压输电，用户端利用n1∶n2＝22∶1的变压器降压，用户得到的电压是多少？例6、一台发电机输出的电功率为100kw，输出电压为250v，先欲向远处输电，若输电线总电阻为8Ω，要求输电时输电线上损失的电功率不超过输送电功率的5%，要向用户输送200v电压，求：（1）试画出这次输电线路的示意图；（2）输电所需升压变压器和降压变压器的原副线圈的匝数之比分别是多少？（3）用户得到的电功率是多少？课堂针对练习：1、在远距离输电中，当输电线的电阻和输送的电功率不变时，那么( )A ．输电线路上损失的电压与输送电流成正比B ．输电的电压越高，输电线路上损失的电压越大C ．输电线路上损失的功率跟输送电压的平方成反比D ．输电线路上损失的功率跟输电线上的电流成正比2、通过一理想变压器，经同一线路输送相同的电功率P ，原线圈的电压U 保持不变，输电线路的总电阻为R .当副线圈与原线圈的匝数比为k 时，线路损耗的电功率为P 1，若将副线圈与原线圈的匝数比提高到nk ，线路损耗的电功率为P 2，则P 1和P 2P 1分别为( ) A.PR kU ，1n B ．(P kU )2R ，1n C.PR kU ，1n 2 D ．(P kU )2R ，1n2 3、某发电厂原来用11kV 的交流电压输电，后来改用升压变压器将电压升高到220kV 输电，输送的电功率都是P ，若输电线路的电阻为R ，则下列说法中正确的是（ ） A. 据公式U P I /=，提高电压后输电线上的电流降为原来的1/20 B. 据公式R U I /=，提高电压后输电线上的电流增为原来的20倍 C. 据公式R I P 2=，提高电压后输电线上的功率损耗减为原来的1/400D. 据公式R U P /2=，提高电压后输电线上的功率损耗将增大为原来的400倍4、为消除高压输电线上的凌冰，有人设计了这样的融冰思路：利用电流的热效应除冰．若在正常供电时，高压线上送电电压为U ，电流为I ，热耗功率为P ；除冰时，输电线上的热耗功率需变为9P ，则除冰时(认为输电功率和输电线电阻不变)( )A ．输电电流为3IB ．输电电流为9IC ．输电电压为3UD ．输电电压为13U5、有一台内阻为Ω1的发电机，供给一个学校用电，升压变压器的匝数比4:1，降压变压器的匝数比1:4，输电线总电阻是Ω4，全校共有22个教室，每个教室有“220V 40W ”的电灯6盏，若要保证全部电灯正常发光，则： （1）发电机的输出功率应是多大？ （2）发电机的电动势是多大？ （3）输电效率是多大？6、在离用电单位的较远处建了一座小型的水电站，发电机输出功率为5kW ，输出电压为220V ，输电线的电阻Ω12，允许输电线路损耗功率为输送功率的6%，用电单位所需的电压为220V ，根据上述条件：（1）画出供电的电路示意图；（2）计算所用的升压变压器和降压变压器原、副线圈的匝数比各是多少？（设变压器为理想变压器）课后巩固练习：1、关于减小远距离输电线上的功率损耗，下列说法正确的是( )A．由功率P＝U2/R，应降低输电电压，增大导线电阻B．由P＝IU，应低电压小电流输电C．由P＝I2R，应减小导线电阻或减小输电电流D．上述说法均不对2、一小水电站，输出的电功率为20kW，输电线总电阻为Ω5.0，如果先用400V电压输送，后又改用2000V电压输送，则输送电压提高后，输电导线上损失的电功率的变化情况是（）A. 减小50WB. 减少1200WC. 减少61068.7⨯W D. 增大61068.7⨯W3、发电厂发电机的输出电压为U1，发电厂至用户的输电导线的总电阻为R，通过输电导线的电流为I，输电线末端的电压为U2，下面选项表示输电导线上损耗的功率的是( )A.U21RB.U1－U22RC．I2R D．I(U1－U2)4．远距离输电，原来用电压U0输电，在输电线上损失的电功率为P0，现在要使输电线上损失的电功率减少到原来的1/10，则输电电压应为( )A．100 U0 B.10 U0 C．U0/10 D．U0/1005、水电站向小山村输电，输送电功率为50 kW，若以1100 V送电，则线路损失为10 kW，若以3300V送电，则线路损失可降为( )A．3.3 kW B．1.1 kW C．30 kW D．11 kW6、某水电站，用总电阻为2.5 Ω的输电线输电给500 km外的用户，其输出电功率是3×106 kW，现用500 kV电压输电，则下列说法正确的是( )A．输电线上输送的电流大小为2.0×105 AB．输电线上由电阻造成的损失电压为15 kVC．若改用5 kV电压输电，则输电线上损失的功率为9×108 kWD．输电线上损失的功率为ΔP＝U2/r，U为输电电压，r为输电线的电阻7、某交流发电机输出功率为5×105 W，输出电压为U=1.0×103 V，假如输电线的总电阻R=10Ω，在输电线上损失的电功率等于输电功率的5%，用户使用电压U=380V.(1)画出输电线路的示意图（标明各部分的符号）（2）所用升压和降压变压器的原、副线圈的匝数比是多少？（使用的变压器是理想变压器）8、小型水利发电站的发电机输出功率为24.5 kW，输出电压为350 V，输电线总电阻为4Ω，为了使输电线损耗功率为发电机输出功率的5%，需在发电机处设升压变压器，用户所需电压为220 V，所以在用户处需安装降压变压器．输电电路图如图所示，求：(1)输电线上的电流．(2)升压变压器的原、副线圈的匝数之比．(3)降压变压器的原、副线圈的匝数之比．。

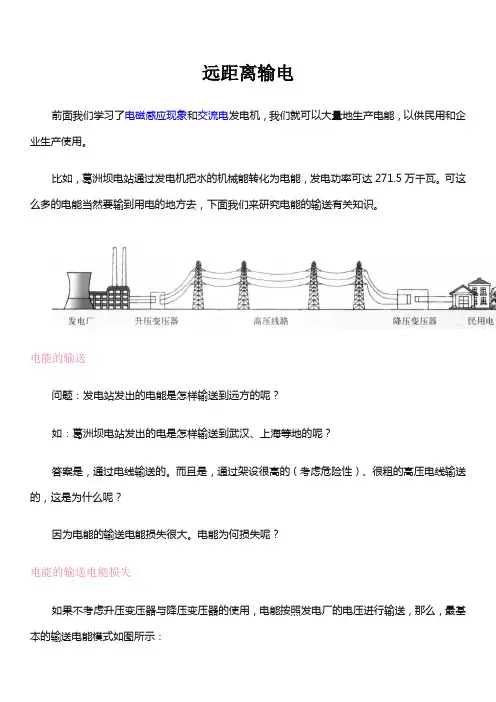

远距离输电前面我们学习了电磁感应现象和交流电发电机，我们就可以大量地生产电能，以供民用和企业生产使用。

比如，葛洲坝电站通过发电机把水的机械能转化为电能，发电功率可达271.5万千瓦。

可这么多的电能当然要输到用电的地方去，下面我们来研究电能的输送有关知识。

电能的输送问题：发电站发出的电能是怎样输送到远方的呢？如：葛洲坝电站发出的电是怎样输送到武汉、上海等地的呢？答案是，通过电线输送的。

而且是，通过架设很高的（考虑危险性）、很粗的高压电线输送的，这是为什么呢？因为电能的输送电能损失很大。

电能为何损失呢？电能的输送电能损失如果不考虑升压变压器与降压变压器的使用，电能按照发电厂的电压进行输送，那么，最基本的输送电能模式如图所示：由于发电厂和用电端距离很远，比如陕北榆林发电供京津冀地区使用，线路特别长。

我们根据电阻与电阻率关系式：可知，总的电阻非常大，因此会有很大的能量（功率）损失，转化为电线上的焦耳热。

不难得出损耗的功率为：根据欧姆定律可知，输电线上还会有很大的电压降低。

输电要用导线，导线当然有电阻，如果导线很短，电阻很小可忽略，而远距离输电时，导线很长，电阻大不能忽略。

电流通过很长的导线要发出大量的热，如：河南平顶山至湖北武昌的高压输电线电阻约400欧，如果通的电流是100安，每秒钟导线发热就是400万焦耳。

这些热都散失到大气中，白白损失了电能。

所以，输电时，必须设法减小导线发热损失。

为什么采用高压输电问题：如何减小导线发热（能量消耗）呢？由焦耳定律的公式Q=I²Rt，减小发热Q有以下三种方法：一是减小输电时间t，二是减小输电线电阻R，三是减小输电电流I。

哪种方法能被实际使用呢？第一种方法等于停电，没有实际价值。

第二种方法从材料、长度、粗细三方面来说都有实际困难。

适用的超导材料还没有研究出来。

排除了前面两种方法，就只能考虑第三种方法了。

从焦耳定律公式Q=I²Rt可以看出，第三种办法是很有效的：电流减小一半，损失的电能就降为原来的四分之一。

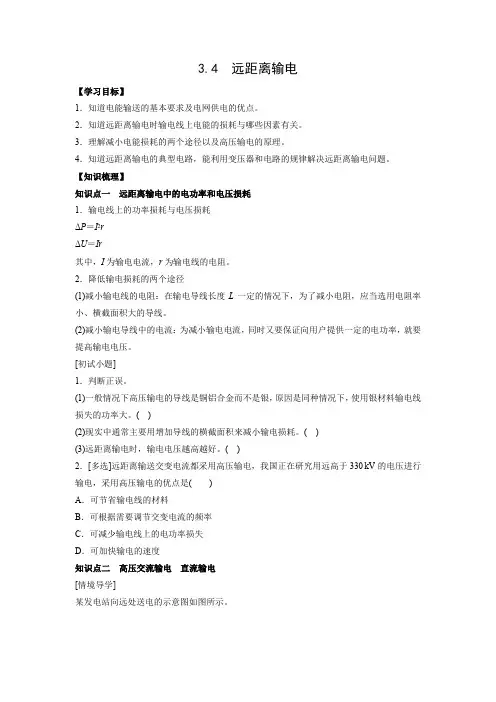

3.4 远距离输电【学习目标】1．知道电能输送的基本要求及电网供电的优点。

2．知道远距离输电时输电线上电能的损耗与哪些因素有关。

3．理解减小电能损耗的两个途径以及高压输电的原理。

4．知道远距离输电的典型电路，能利用变压器和电路的规律解决远距离输电问题。

【知识梳理】知识点一远距离输电中的电功率和电压损耗1．输电线上的功率损耗与电压损耗ΔP＝I2rΔU＝Ir其中，I为输电电流，r为输电线的电阻。

2．降低输电损耗的两个途径(1)减小输电线的电阻：在输电导线长度L一定的情况下，为了减小电阻，应当选用电阻率小、横截面积大的导线。

(2)减小输电导线中的电流：为减小输电电流，同时又要保证向用户提供一定的电功率，就要提高输电电压。

[初试小题]1．判断正误。

(1)一般情况下高压输电的导线是铜铝合金而不是银，原因是同种情况下，使用银材料输电线损失的功率大。

( )(2)现实中通常主要用增加导线的横截面积来减小输电损耗。

( )(3)远距离输电时，输电电压越高越好。

( )2．[多选]远距离输送交变电流都采用高压输电，我国正在研究用远高于330 kV的电压进行输电，采用高压输电的优点是()A．可节省输电线的材料B．可根据需要调节交变电流的频率C．可减少输电线上的电功率损失D．可加快输电的速度知识点二高压交流输电直流输电[情境导学]某发电站向远处送电的示意图如图所示。

发电站一端和用户一端的变压器作用各是什么？提示：发电站一端的变压器是升压变压器，把电压升高用于远距离输电；用户一端的变压器是降压变压器，把电压降低供用户使用。

1．远距离输电基本原理在发电站内用升压变压器升压，然后进行远距离输电，在用电区域通过降压变压器降到所需的电压。

2．电网输电的优点(1)确保电能输送的经济可靠。

(2)调剂不同地区的电力供需，提高电力使用的经济效益。

3．直流输电的优点(1)导线对于稳定的电流只有电阻作用而没有电感作用。

(2)不需要发电机同步运行。

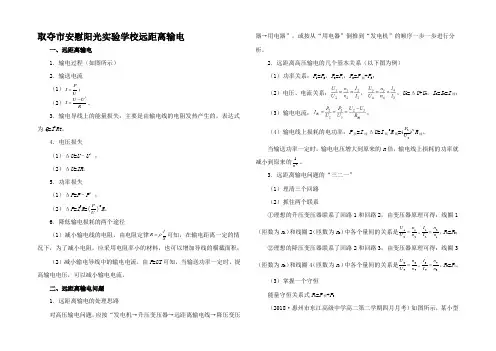

取夺市安慰阳光实验学校远距离输电一、远距离输电1．输电过程（如图所示） 2．输送电流（1）P I U=； （2）U U I R'-=。

3．输电导线上的能量损失：主要是由输电线的电阻发热产生的，表达式为Q =I 2Rt 。

4．电压损失（1）ΔU =U –U ′； （2）ΔU =IR 。

5．功率损失（1）ΔP =P –P ′；（2）ΔP =I 2R =(P U)2R 。

6．降低输电损耗的两个途径（1）减小输电线的电阻，由电阻定律l R Sρ=可知，在输电距离一定的情况下，为了减小电阻，应采用电阻率小的材料，也可以增加导线的横截面积；（2）减小输电导线中的输电电流，由P =UI 可知，当输送功率一定时，提高输电电压，可以减小输电电流。

二、远距离输电问题1．远距离输电的处理思路对高压输电问题，应按“发电机→升压变压器→远距离输电线→降压变压器→用电器”，或按从“用电器”倒推到“发电机”的顺序一步一步进行分析。

2．远距离高压输电的几个基本关系（以下图为例） （1）功率关系：P 1=P 2，P 3=P 4，P 2=P 损+P 3； （2）电压、电流关系：，，U 2=ΔU +U 3，I 2=I 3=I 线；（3）输电电流：；（4）输电线上损耗的电功率：P 损=I 线ΔU =I 线2R线=222)(U P R 线。

当输送功率一定时，输电电压增大到原来的n 倍，输电线上损耗的功率就减小到原来的21n。

3．远距离输电问题的“三二一” （1）理清三个回路（2）抓住两个联系①理想的升压变压器联系了回路1和回路2，由变压器原理可得：线圈1（匝数为n 1）和线圈2（匝数为n 2）中各个量间的关系是2121nn U U =，1221n n I I =，P 1=P 2；②理想的降压变压器联系了回路2和回路3，由变压器原理可得：线圈3（匝数为n 3）和线圈4（匝数为n 4）中各个量间的关系是4343nn U U =，3443n n I I =，P 3=P 4。

【高中物理】远距离输电各电压间的关系？在学习高中物理问题和答复如下：【问：远距离输电的中间输电线部分，各电压间的关系？】答：输电线部分电压关系：升压器端（左）电压等于降压器端（右）电压加上损耗电压。

输电线整体闭合，是串联回路，电流是处处相等的。

因为要降低输电线能耗，需采取高压低流的配送电方案。

对于输电线上电阻，满足部分欧姆定律，即△u=i*r。

【问：从v-t图像上能读出哪些数据？】答：从速度与时间图像（v-t图）中，我们可以读出质点在某时刻的速度大小及其方向，某点的加速度大小（切线斜率）与方向，某一段时间内的位移（阴影部分的面积）大小。

【问：人造卫星能量随距离地面高度变化规律？】答：人造卫星的能量有两部分构成，动能和势能。

距离地面越远，r越大，势能越大，动能越小，两者之和变化趋势与势能一致（势能为主），其值就越小。

加速驱动人造卫星，就会使卫星的总能量增加，不过动能最终却会减小。

【问：滑动摩擦力等于什么？】答：滑动摩擦力f只与接触面材料和粗糙程度和正压力n相关。

滑动摩擦力计算式f=μn；其中，μ是滑动摩擦系数，μ与接触面粗糙程度有关，n 指的是两个物体间的相互弹力。

【问：彻底掌握某个物理考点的办法？】答：高中物理比较抽象，吃透一个考点首先要理解其概念，此外还要辅助做一些题。

同一个知识点可以命出各种题型，每个类型的题都应该练个两三次，辅助参考答案的讲解和自己的归纳，特别要注意的是把错题、错因归纳出来，你定能把这个考点吃透。

学校的老师也会给咱们对应的知识点的习题，这是一个好机会，一定要抓住，要认真对待。

当然了，课下还要注意及时复习。

大家应该能够感觉得到，平时练习的题目很多都差不多的，因为高中物理知识点本身数量有限。

所以，我们要多进行反思总结，要保证之前所做过的题目不再错。

因为在高考的时候，物理试卷上的题目在平时的时候都做过，而且做过不止一遍。

如果真正能够做好反思总结的话，那么物理得满分也是很轻松的。

说实话，现在的物理考试并没有很难的题目，至多是和生活实际相联系一下下。
