1.1.3 通信的方式
1．按消息传送的方向与时间划分 如果通信仅在点对点之间，或一点对多点之间进行，那
么按消息传送的方向与时间的不同，通信的工作方式可分为 单工通信、半双工通信和全双工通信，如图1-1所示。
单工通信是指消息只能单方向传输的通信方式，如广播、 遥控、无线寻呼等。在这种通信方式下，信号(消息)从广播 发射台、遥控器和无线寻呼中心分别单向传到收音机、遥控 对象和BB机上。
消息都有其量值的概念。在一切有意义的通信中，虽然 消息的传递意味着信息的传递，但对接收者而言，某些消息 比另外一些消息具有更多的信息。
例如，甲方告诉乙方一件非常可能发生的事情“明天中 午12时正常开饭”，与告诉乙方一件极不可能发生的事情 “明天12时有地震”相比，前一消息包含的信息显然要比后 者少些。因为对乙方(接收者)来说，前一件事很可能(或必然) 发生，不足为奇，而后一事情却极难发生，使人惊奇。这表 明消息确实有量值的意义，而且，对接收者来说，事件越不 可能发生，越使人感到意外和惊奇，则信息量就越大。消息 是多种多样的，因此，量度消息中所含的信息量值，必须能 够估计任何消息的信息量，且与消息种类无关。另外，消息 中所含信息的多少也应和消息的重要程度无关。
2．按信道中传输的信号分
信道是个抽象的概念，这里可理解成传输信号的通路。 通常，信道中传输的信号可分为数字信号和模拟信号两种， 由此，通信也可分为数字通信和模拟通信，与它们相对应的 系统是数字通信系统和模拟通信系统。
若信号的某一参量(如连续波的振幅、频率、相位，脉冲 波的振幅、宽度、位置等)可以取无限多个数值，且直接与消 息相对应，则称其为模拟信号。模拟信号有时也称为连续信 号，“连续”是指信号的某一参量可以连续变化(即可以取无 限多个值)，而不一定在时间上也连续。
通信原理(1).
信道解码是信道编码反过程。
④调制和解调:数字调制的任务是把各种数 字基带信号转换成适应于信道传输的数字频带 信号。经变换后的已调信号有两个基本特征: 一
是携带信息,二是适应在信道中传输。数字解
调
是数字调制的逆变换。
⑤信道:信道是信号传输的通道(媒质)。信道 分为有线和无线信道.在某些有线信道中,若传输 距离不远,通信容量不大时,数字基带信号可以直 接传送,称为基带传输;而在无线信道和光缆信道 中,数字基带信号必须经过调制,即把信号频谱搬 移到高处才能传输,这种传输称为频带传输。
模拟通信中的两种变换: (1)发送端的连续消息要变换成原始电信号(非 电/电转换),接收端收到的信号要反变换成连续消 息(电/非电转换)。即非电/电转换和电/非电转换。 (2)将原始电信号变换成其频带适合信道传输 的信号,称为调制,接收端进行反变换,称为解调。
(3)经过调制后的信号称为已调信号,有两个基
(3)信道:是指信号传输的通道,即传输媒质,分 为有线和无线两类。 (4)噪声源:是信道中的噪声以及分散在通信 系统其它各处的噪声的集中表示。 (5)接收设备:接收设备的功能与发送设备的 相反的,它能从接收信号中恢复出相应的原始信
号,而受信者(信宿)是将复原的原始信号转换成
相应的消息。
信息源和发送设备统称为发送端;接收设备和
受信者统称为接收端。
1.2.2模拟通信与数字通信系统模型 因为消息有离散消息与连续消息,与它对应的 信号有模拟信号和数字信号,所以就有模拟通信与 数字通信系统之分。
1.模拟通信系统模型
信息源 调制器 信道 噪声 解调器 受信者
该模型与简化模型比较的话发端多个调制器 (或发送设备用调制器换了),接收端的接收设备用 解调器换的。
第一章 通信的基本概念PPT课件
• 1938年美国贝尔实验室为美国军方制成了世 界上第一部“移动电话”手机
• 1942年，对讲机应用于二战
微波通信
• 1931年，英国多佛尔和法国加来之间在 建立世界上第一条超短波接力线路
• 20世纪50年代出现微波接力通信
光纤通信
• 1966年，英籍华裔学者高锟和霍克哈姆发表了关于传输介 质新概念的论文，指出了利用光纤进行信息传输的可能性 和技术途径，奠定了现代光纤通信的基础。
学习总结
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
– 数字系统：每秒所传输的位数来计量(bit/s)
• ADSL上网的速率: 上行：0.54Mbit/s 下载： 8Mbit/s
• 以太网上网的速率: 10Mbit/s 、100Mbit/s 到桌面
• 宽带：2Mbit/s 作为划分点
1.4.2 模拟通信系统
模拟通信利用模拟信号来传递消息。模拟通信系统框 图如图1-2所示:
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End 演讲人：XXXXXX 时 间：XX年XX月XX日
（1）信息与信号
• 信息←→冗余
– 消息中不定的部分
• 信号
– 信息的物理载体： 电、光信号
• 模拟信号与数字信 号
精品课件-数字通信原理(李白萍)-第1章
30
第 1 章 绪论 1.3 数字通信系统的主要性能指标 (1) 有效性。 (2) 可靠性。 (3) 适应性。 (4) 经济性。 (5) 保密性。 (6) 标准性。 (7) 维修性。
31
第 1 章 绪论
1.3.1 1. 例如， 某系统在2 s内传送4800个码元， 则系统的传码率
为2400 Baud。 虽然数字信号有二进制与多进制的区分， 但码 元速率RB与信号的进制无关，只与码元宽度TB有关， 即
28
第 1 章 绪论 1.2.5
相对于模拟通信系统而言， 数字通信系统具有以下优点。 (1) 抗干扰、 抗噪声能力强， 无噪声积累。 (2) 便于加密处理， 保密性强。 (3) 差错可控。 (4) 利用现代技术， 便于对信息进行处理、 存储、 交换。 (5) 便于集成化， 使通信设备微型化。
29
第 1 章 绪论 数字通信系统相对于模拟通信系统来说， 主要有以下两个 缺点。 (1) 数字信号占用的频带宽。 (2) 对同步要求高， 系统设备比较复杂。
在多进制中， RBN与RbN的数值不同， 单位亦不同。 它 们之间在数值上有关系式
(1-7)
RbN=RBN lb N
在码元速率保持不变的条件下， 二进制信息速率Rb2与
多进制信息速率RbN之间的关系为
Rb2
RbN lbN
(1-8)
35
第 1 章 绪论 在信息速率保持不变的条件下， 二进制码元速率RB2与 多进制码元速率RBN之间的关系为
单位时间内错误接收的比特数 Pb 单位时间内系统传输的总比特数
(1-13)
二进制时， Pe=Pb； N进制时， 与解码方式等有关， 一般情况下Pb<Pe。
39
第 1 章 绪论 【例1-2】 某信息源包含A、 B、 C、 D四个符号， 这 四个符号出现的概率相等， 传输时编码为二进制比特， 并已知 信息速率Rb=1 Mb/s (1) 求码元传输速率； (2) 若信息源工作1 h后， 大致均匀地发现了36个差错比特， 求误信率和误码率。
第 1 章 绪论 1.3 数字通信系统的主要性能指标 (1) 有效性。 (2) 可靠性。 (3) 适应性。 (4) 经济性。 (5) 保密性。 (6) 标准性。 (7) 维修性。
31
第 1 章 绪论
1.3.1 1. 例如， 某系统在2 s内传送4800个码元， 则系统的传码率
为2400 Baud。 虽然数字信号有二进制与多进制的区分， 但码 元速率RB与信号的进制无关，只与码元宽度TB有关， 即
28
第 1 章 绪论 1.2.5
相对于模拟通信系统而言， 数字通信系统具有以下优点。 (1) 抗干扰、 抗噪声能力强， 无噪声积累。 (2) 便于加密处理， 保密性强。 (3) 差错可控。 (4) 利用现代技术， 便于对信息进行处理、 存储、 交换。 (5) 便于集成化， 使通信设备微型化。
29
第 1 章 绪论 数字通信系统相对于模拟通信系统来说， 主要有以下两个 缺点。 (1) 数字信号占用的频带宽。 (2) 对同步要求高， 系统设备比较复杂。
在多进制中， RBN与RbN的数值不同， 单位亦不同。 它 们之间在数值上有关系式
(1-7)
RbN=RBN lb N
在码元速率保持不变的条件下， 二进制信息速率Rb2与
多进制信息速率RbN之间的关系为
Rb2
RbN lbN
(1-8)
35
第 1 章 绪论 在信息速率保持不变的条件下， 二进制码元速率RB2与 多进制码元速率RBN之间的关系为
单位时间内错误接收的比特数 Pb 单位时间内系统传输的总比特数
(1-13)
二进制时， Pe=Pb； N进制时， 与解码方式等有关， 一般情况下Pb<Pe。
39
第 1 章 绪论 【例1-2】 某信息源包含A、 B、 C、 D四个符号， 这 四个符号出现的概率相等， 传输时编码为二进制比特， 并已知 信息速率Rb=1 Mb/s (1) 求码元传输速率； (2) 若信息源工作1 h后， 大致均匀地发现了36个差错比特， 求误信率和误码率。
通信原理第一章
任何人、任何时候在任何地方以任意的方式进行通信。
1.1.1 通信系统的一般模型（主要培养全局系统的概念） 通信: 从一地向另一地传递和交换信息。
通信系统：实现信息传递所需的一切技术设备和传输媒质基于点与点之间的通信系统的模型用图1 -1 来描述。
送设备信道接收设备受信者噪声源接收端信息源：消息的产生地，其作用是把各种消息转换成原始电信号，称之为基带信号。
包括：电话机、电视摄像机和电传机、计算机等。
前者是模拟信源，输出模拟信号；后者是数字信源，输出数字信号。
发送设备：将信源和信道匹配起来，即将信源产生的消息信号变换成适合在信道中传输的信号。
变换方式是多种多样的，比如：放大、调制、编码等等； 信道：指传输信号的物理媒质。
包括：大气（自由空间）、明线、电缆或光纤。
模拟信号：凡信号参量的取值是连续的或取无穷多个值的，且直接与消息相对应的信号。
数字信号：凡信号参量只能取有限个值，并且常常不直接与消息相对应的信号。
通信系统分为模拟通信系统+数字通信系统。
1. 模拟通信系统模型图1-4 模拟通信系统模型信息源调制器信道解调器受信者噪声源课程重点调制器：原始基带信号变换成适合信道传输的信号；从信号与系统的角度：调制器=频带搬移。
调制后的信号称为已调信号、频带信号。
已调信号有三个基本特征：一：携带有完整的基带信息二：适合在信道中传输三：信号的频谱具有带通形式且中心频率远离零频，因而已调信号又称频带信号。
信道编译码 数字信号在信道传输时，由于噪声、衰落以及人为干扰等，将会引起差错。
为了减少差错，信道编码器对传输的信息码元按一定的规则加入保护成分（监督元），组成所谓“抗干扰编码”。
接收端的信道译码器按一定规则进行解码，从解码过程中发现错误或纠正错误，从而提高通信系统抗干扰能力，实现可靠通信。
作用：提高通信系统抗干扰能力。
数字调制与解调 把数字基带信号的频谱搬移到高频处，形成适合在信道中传输的频带信号。
基本的数字调制方式有振幅键控ASK、频移键控FSK、绝对相移键控PSK、相对（差分）相移键控DPSK。
通信基础培训-第1章__通信与通信系统的基本概念
1.1 通信的概念
•
谈到通信，我们每个人都不陌生。古代的烽火报警，就是
把敌人入侵的消息通过烽火传达给远方的人们(类似的例子还有抗
日战争时期的“消息树”)；舰船上的灯语和旗语通过灯的闪烁和旗
子的挥动与另一舰船或港口进行无声的对话；
• 传统的信函以文字形式把游子的思乡之情浓 缩于尺素之中，再利用邮政媒体送达家人；在 各种建设工地上，工人们经常使用对讲机相互 联络，协调工作；在电影电视中经常看到军人 或警察利用无线电台进行作战指挥；还有电报、 电传、电话、寻呼、移动电话、有线广播、无 线广播、有线电视、无线电视等当代最为普及 的通信手段都是现实生活中我们所熟悉的通信 实例。
第1章 通信与通信系统的基本概念
• 1.1 通信的概念 • 1.2 通信系统 • 1.3 通信方式 • 1.4 信道和传输介质 • 1.5 信号与噪声 • 1.6 信号频谱与信道通频带
• 1.7 信息的度量与香农公式 • 1.8 多路复用的基本概念 • 1.9 常用的通信手段 • 1.10 通信系统的性能评价 • 1.11 通信技术发展史
发
传
接
信
送
输
收
信
源
设
介
设
宿
备
质
备
干 扰
图1―1 模拟通信系统的一般模型
•
比如电话通信系统就包括：送话器、电
线、交换机、载波机、受话器等要素。广播通
信系统包括麦克风、放大器、发送设备、无线
电波、收音机等。两个通信系统实例示意图如
图1―2所示。
导线 载波机
载波机
(a) 有 线 长 途 电 话 系 统 示 意 图
声被不断地放大，形成噪声积累直到通信终端。
现代通信技术教案通信本通信升
现代通信技术教案通信本通信升Company number【1089WT-1898YT-1W8CB-9UUT-92108】北京城市学院教案2014-2015学年第二学期课程名称：现代通信技术任课教师：汪敏授课班级： 12通信本1、14通信升学部：信息学部敏授课班级：12通信本1、14通信升授课日期：第敏授课班级：12通信本1、14通信升授课日期：第敏授课班级：12通信本1、14通信升授课日期：第敏授课班级：12通信本1、14通信升授课日期：第敏授课班级：12通信本1、14通信升授课日期：第敏授课班级：12通信本1、14通信升授课日期：第敏授课班级：12通信本1、14通信升授课日期：第敏授课班级：12通信本1、14通信升授课日期：第课程名称：现代通信技术任课教师：汪敏授课班级：12通信本1、14通信升授课日期：第10周课程名称：现代通信技术任课教师：汪敏授课班级：12通信本1、14通信升授课日期：第课程名称：现代通信技术任课教师：汪敏授课班级：12通信本1、14通信升授课日期：第课程名称：现代通信技术任课教师：汪敏授课班级：12通信本1、14通信升授课日期：第课程名称：现代通信技术任课教师：汪敏授课班级：12通信本1、14通信升授课日期：第课程名称：现代通信技术任课教师：汪敏授课班级：12通信本1、14通信升授课日期：第课程名称：现代通信技术任课教师：汪敏授课班级：12通信本1、14通信升授课日期：第课程名称：现代通信技术任课教师：汪敏授课班级：12通信本1、14通信升授课日期：第课程名称：现代通信技术任课教师：汪敏授课班级：12通信本1、14通信升授课日期：第。
通信原理授课教案第一章一、通信系统的组成1、基本的点对点通信系统

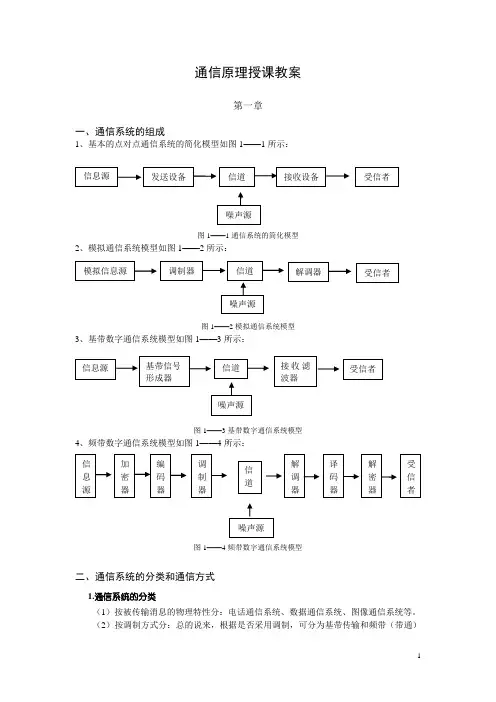

通信原理授课教案第一章一、通信系统的组成1、基本的点对点通信系统的简化模型如图1——1所示：图1——1通信系统的简化模型2、模拟通信系统模型如图1——2所示：图1——2模拟通信系统模型3、基带数字通信系统模型如图1——3所示：图1——3基带数字通信系统模型4、频带数字通信系统模型如图1——4所示：图1——4频带数字通信系统模型二、通信系统的分类和通信方式1.通信系统的分类（1）按被传输消息的物理特性分：电话通信系统、数据通信系统、图像通信系统等。
（2）按调制方式分：总的说来，根据是否采用调制，可分为基带传输和频带（带通）传输两大类。
基带传输是直接以基带信号来传输，而频带传输是对基带信号先进行调制，再以调制后的信号来传输。
根据载波是连续波还是脉冲波以及调制信号是模拟信号还是数字信号，调制方式可分为四类。
（3）按传输信号的特征分：根据信道中传输的信号是模拟信号，还是数字信号，可分模拟通信系统和数字通信系统。
与上面向联系可知：模拟通信系统的调制信号是 模拟信号，数字通信系统的调制信号是数字信号，反之亦然。
（4）按传输媒介分：有线（含光纤）通信和无线通信系统。
（5）按信号复用方式：频分复用、时分复用、码分复用。
2.通信方式（1）按消息传送的方向和时间分：①单工通信：单向，如广播、无线寻呼。
②（全）双工通信：双向、同时，如电话。
③半双工通信：双向、不同时，如无线对讲机。
（2）按数字信号码元排列方式分：串行（序）传输和并行（序）传输。
三、信息及其度量通信的目的在于传递信息，每一个消息信号必定包含有接受者所需要知道的信息，消息以具体信号形式表现出来，而信息则是抽象的、本质的内容。
只有消息中有不确定的内容才构成信息，所以信息就是对这种不确定性的定量描述。
1.信息量的计算事件的不确定程度，可以用其出现的概率来描述。
消息出现的可能性越小，则消息 中包含的信息量就越大；当消息出现的概率为1时，则它传递的信息量为0；若干独立事件构成的消息所包含的信息量等于各个消息所含信息量的线性叠加，即信息具有相加性。
通信原理教案(第1章)李白萍
第1章绪论本章教学基本要求：掌握：1. 通信基本概念2. 信息量、主要性能指标计算3. 数字通信系统的组成理解：1. 通信系统的分类2. 通信系统的发展本章核心内容：一、通信的基本概念二、通信系统的组成、分类三、数字通信系统的性能指标四、数字通信技术及发展一、通信的基本概念1. 通信：消息传递的全过程，即信息的传输与交换。
2. 消息：是有待于传输的语言、活动图片和文字、数据等。
3. 信息：消息中包含的有意义的内容。
4. 信号：信息的物质载体。
5. 信息量：度量信息多少的量值，它和消息的总类，消息的重要程度无关，它只反应一个量值。
1）信息量的计算消息中所含信息量与消息出现的概率有关。
（1）信息量（I ）是消息出现的概率（P(x)）的函数：I=I[P(x)] （2）消息出现的概率愈小，它所包含信息量愈大；反之信息量愈小。
且P(x)=1时，I=0，P(x)=0时，I=（3）若干个互相独立事件构成的消息，所含信息量等于各独立事件信息量的和。
I[P(x 1)P (x 2)…P(x n )] = I[P(x 1)]+ I[P(x 2)]+…+ IP(x n )]所以，I=log a)(1x p = - log a p(x) 信息量I 的单位与对数的底数有关：当对数底a 取2时，信息量的单位为比特（bit ）；当对数底a 取e 时，信息量的单位为奈特（nit ）；当对数底a 取10时，信息量的单位为哈特（hart ）。
通常使用的单位为比特。
1比特（bit ）的含义：是信息量的度量单位；一位二进制数不经压缩所含的信息量；一个脉冲波形所含的信息量；一比特等于488微秒。
2）离散信源的平均信息量（1）离散等概时信息量的计算假设有M(M=2K )个消息，它们是等概的，每条消息的概率P(x)=M1，以2为底时：I=lb)(1x P =lbM=K(bit) （2）离散不等概时信息量的计算某离散信息源输出x 1,x 2,…,x M M 个不同符号，它们出现的概率分别为P(x 1),P(x 2),…,P(x M )。
通信原理课件第一章
1.3 通信系统分类与通信方式 1.4 信息其度量 1.5 通信系统主要性能指标
10
1.1 通信的基本概念
通信的目的 ——传递消息中所包含的信息 消息 ——物质或精神状态的一种反映（形式） 信息 ——消息中包含的有效内容（本质） 通信方式和手段
手势
语言 电报 旌旗 遥控遥测 消息树 电话
其中：f x 为连续消息出现的概率密度
42
1.5 通信系统主要性能指标
通信系统的主要性能指标
信息传输角度
矛盾 统一
有效性：频带宽度和时间间隔，速度问题
可靠性：准确程度，质量问题
模拟通信系统度量标准
有效性： 有效传输频带
可靠性： 接收端最终输出信噪比
43
1.5 通信系统主要性能指标
在数据通信中，按照数字信号码元排列方法
分类
•
串行传输 将数字信号码元序列以串行方式一个码元接 一个码元地在一条信道上传输。
0 1 1 0 0 1 0 0 并行/串行 转换器
8比特依次发送
COM RS232
发 送 方
01100100
0 1 1 0 0 1 0 0 串行/并行 转换器
接 收 方
优点：节省线路 铺设费用 缺点：速度慢， 需要外加码组或 字符同步措施
通
信
原
理
主讲： 刘晨晨
1
本课程的地位
《通信原理》是一门专业基础理论课。主 要学习现代通信的基本理论，是学习通信 系统和技术的必备基础和先行课程。 核心内容
以现代通信系统为背 景，介绍通信系统的 工作原理。
通信系统的组成
通信系统的工作原理 通信系统的性能指标
10
1.1 通信的基本概念
通信的目的 ——传递消息中所包含的信息 消息 ——物质或精神状态的一种反映（形式） 信息 ——消息中包含的有效内容（本质） 通信方式和手段
手势
语言 电报 旌旗 遥控遥测 消息树 电话
其中：f x 为连续消息出现的概率密度
42
1.5 通信系统主要性能指标
通信系统的主要性能指标
信息传输角度
矛盾 统一
有效性：频带宽度和时间间隔，速度问题
可靠性：准确程度，质量问题
模拟通信系统度量标准
有效性： 有效传输频带
可靠性： 接收端最终输出信噪比
43
1.5 通信系统主要性能指标
在数据通信中，按照数字信号码元排列方法
分类
•
串行传输 将数字信号码元序列以串行方式一个码元接 一个码元地在一条信道上传输。
0 1 1 0 0 1 0 0 并行/串行 转换器
8比特依次发送
COM RS232
发 送 方
01100100
0 1 1 0 0 1 0 0 串行/并行 转换器
接 收 方
优点：节省线路 铺设费用 缺点：速度慢， 需要外加码组或 字符同步措施
通
信
原
理
主讲： 刘晨晨
1
本课程的地位
《通信原理》是一门专业基础理论课。主 要学习现代通信的基本理论，是学习通信 系统和技术的必备基础和先行课程。 核心内容
以现代通信系统为背 景，介绍通信系统的 工作原理。
通信系统的组成
通信系统的工作原理 通信系统的性能指标
通信原理 第1章
缺点： 缺点：
需要较大的传输带宽 对同步要求高
第1章 绪论 章
1.3 通信系统分类与通信方式
1.3.1 通信系统的分类
按通信业务分类：电报通信系统、电话通信系统、数据 按通信业务分类：电报通信系统、电话通信系统、 通信系统、 通信系统、图像通信系统 … … 按调制方式分类：基带传输系统和带通（频带或调制） 按调制方式分类：基带传输系统和带通（频带或调制） 传输系统
1.1 通信的基本概念
实现通信的方式和手段： 实现通信的方式和手段： 非电的：如烽火台、 旌旗、消息树… 非电的：如烽火台、 旌旗、消息树 电的：如电报、电话、广播、电视、遥控、 电的：如电报、电话、广播、电视、遥控、 遥测、因特网和计算机通信等。 遥测、因特网和计算机通信等。
1.1 通信的基本概念
1.3 通信系统分类与通信方式
串行传输 ：将数字信号码元序列以串行方式一个码元接 一个码元地在一条信道上传输
优点：只需一条通信信道， 优点 只需一条通信信道，节省线路铺设费用 只需一条通信信道 缺点：速度慢 速度慢， 缺点 速度慢，需要外加码组或字符同步措施
其他分类方式： 其他分类方式：
同步通信和异步通信； 同步通信和异步通信；专线通信和网通信
在工程应用中，习惯把一个二进制码元称作 比特 在工程应用中，习惯把一个二进制码元称作1比特 。
1.4 信息及其度量
若有M个等概率波形（ ），且每一个波形的出现 若有 个等概率波形（P = 1/M），且每一个波形的出现 个等概率波形 ）， 是独立的，则传送 进制波形之一的信息量为 是独立的，则传送M进制波形之一的信息量为
1.2 通信系统的组成
信道：将来自发送设备的信号传送到接收端的物理媒质。 信道：将来自发送设备的信号传送到接收端的物理媒质。 是信号传输的通道，分为有线信道和无线信道。 是信号传输的通道，分为有线信道和无线信道。 噪声源：集中表示分布于通信系统中各处的噪声。 噪声源：集中表示分布于通信系统中各处的噪声。 接收设备：从受到减损的接收信号中正确恢复出原始电信号。 接收设备 从受到减损的接收信号中正确恢复出原始电信号。 从受到减损的接收信号中正确恢复出原始电信号 受信者（信宿）：把原始电信号还原成相应的消息， 受信者（信宿）：把原始电信号还原成相应的消息，如扬声 ）：把原始电信号还原成相应的消息 器等。 器等。
通信原理第一章
• 2．模拟信号与数字信号 • 模拟信号：电信号的参量连续取值
– 基带信号(一般指未调制过的信号)瞬时值状态数无限，如正弦信号、 语音信号、图像信号等。 – 已调信号(载波一般为正弦信号)的参数A.F.P状态数无限。
正弦:
AM:
FM:
PM:
• 数字信号：电信号的参量离散取值
– 基带信号的瞬时值状态数有限。 如计算机.电报机等输出的信号。 – 已调信号的参数A.F.P状态数有限。 • *注: 也可称ASK 、FSK 、PSK等数字已调信号为连续信号,因为 他们的瞬时值在某一范围内连续取值。
Æð
Ö¹ Ò»¸ ö×Ö· û Ò»¸ ö×Ö· û
Ö¹
(a)
Òì½´ ² «Êä
SYN×Ö · û
SYN×Ö · û
SOH×Ö · û
ÐÅÏ ¢×Ö· û
EOT×Ö · û
ʱÖÓÐź Å
(b)
Í ½´ ¬² «Êä
单工数据传输：两站之间只能沿指定方向传输数据，反向传联 络信号
正向数据信道
Dn2
对信号进行时域分割（TDM），也可进行频域分割（FDM）。
若无帧同步码，则无法对各路信号进行正确分接。
...
mn(t)
• 2、 需要研究的问题
– – – – – – – 数字基带信号的特性（A/D变换）； 数字调制与解调原理； 已调信号的特性； 数字通信系统的抗干扰性能； 信道编码、译码（差错控制）； 加密； 同步。
最小频移键控MSK等 脉幅调制PAM 数字微波、空间通信 中间调制方式、遥测 中间调制方式 遥测、光纤传输 市话中继线、卫星、空间通信 军用、民用数字电话 电视电话、图象编码 语音、图象压缩编码
第01章-序论
噪声源
信源
2021/4/9
变换器
信道
反变换器
信宿
18
1．2．2．2 模拟通信系统
信源发出的消息经变换器变换处理后，送往信道上传输 的是模拟信号的通信系统就称为模拟通信系统。图1—8 所示是根据早期模拟电话通信系统结构画出的模拟通信 系统模型。图中的送话器和受话器相当于变换器和反变 换器，分别完成语音/电信号和电信号/语音的转换，使 通话双方的话音信号得以以电信号的形式传送，不再受 到距离的约束和限制。
各种各样的通信方式中，利用电磁波或光波来传递各种消 息的通信方法就是我们通常所说的电信 (telecommunication)。由于电信具有信息传递迅速、准确、 可靠而且几乎不受时间和空间距离限制等特点，电信技术 得到了飞速发展和广泛应用。现在所说的“通信”在通常 意义上都是指的“电信”，本书也是如此。因此，我们不 妨在这里对现代通信的概念进行重新定义：利用光、电技 术手段，借助光波或电磁波，实现从一地向另一地迅速而 准确的信息传递和交换。
2021/4/9
2
通信从本质上讲就是实现信息传递的一门科学 技术。随着社会的发展，人们对信息的需求量 日益增加，要求通信传递的信息内容已从单一 的语音或文字转换为集声音、文字、数据、图 象等多种信息融合在一起的多媒体信息，对传 递速度的要求也越来越高。当今的通信网不仅 能有效地传递信息，还可以存储、处理、采集 及显示信息，实现了可视图文、电子信箱、可 视电话、会议电视等多种信息业务功能。通信 已成为信息科学技术的一个重要组成部分。
从1800年伏打(Votta)发明电源以来，人们就开始努力试图利用电 来进行通信了。
1837年，莫尔斯(Morse)发明有线电报。
1876年，贝尔(A.G.Bell)利用电磁感应原理发明了电话机
信源
2021/4/9
变换器
信道
反变换器
信宿
18
1．2．2．2 模拟通信系统
信源发出的消息经变换器变换处理后，送往信道上传输 的是模拟信号的通信系统就称为模拟通信系统。图1—8 所示是根据早期模拟电话通信系统结构画出的模拟通信 系统模型。图中的送话器和受话器相当于变换器和反变 换器，分别完成语音/电信号和电信号/语音的转换，使 通话双方的话音信号得以以电信号的形式传送，不再受 到距离的约束和限制。
各种各样的通信方式中，利用电磁波或光波来传递各种消 息的通信方法就是我们通常所说的电信 (telecommunication)。由于电信具有信息传递迅速、准确、 可靠而且几乎不受时间和空间距离限制等特点，电信技术 得到了飞速发展和广泛应用。现在所说的“通信”在通常 意义上都是指的“电信”，本书也是如此。因此，我们不 妨在这里对现代通信的概念进行重新定义：利用光、电技 术手段，借助光波或电磁波，实现从一地向另一地迅速而 准确的信息传递和交换。
2021/4/9
2
通信从本质上讲就是实现信息传递的一门科学 技术。随着社会的发展，人们对信息的需求量 日益增加，要求通信传递的信息内容已从单一 的语音或文字转换为集声音、文字、数据、图 象等多种信息融合在一起的多媒体信息，对传 递速度的要求也越来越高。当今的通信网不仅 能有效地传递信息，还可以存储、处理、采集 及显示信息，实现了可视图文、电子信箱、可 视电话、会议电视等多种信息业务功能。通信 已成为信息科学技术的一个重要组成部分。
从1800年伏打(Votta)发明电源以来，人们就开始努力试图利用电 来进行通信了。
1837年，莫尔斯(Morse)发明有线电报。
1876年，贝尔(A.G.Bell)利用电磁感应原理发明了电话机
第1章绪论-通信原理-陈树新-清华大学出版社
通信原理——第一部分 信号与信道分析
09:46 25-20
号，可以相应地把通信系统分为模拟 通信系统与数字通信系统； 按调制方式分：基带传输和频带传输； 按业务分：话务通信和非话务通信； 按收信者是否运动分； 按工作频段分；
通信原理——第一部分 信号与信道分析
09:46
C
f
25-6
09:46
第 1 章 绪 论——通信的基本概念
通信的方式
按数字信号排序分
如何考试 根据课程标准。 严格执行
考教分离，作业为蓝本，书本为 基础。
通信原理——第一部分 信号与信道分析
25-2
第1章 绪论
1 通信的基本概念 2 通信系统的组成 3 信息及其度量 4 通信系统的主要性能指标
1通信的基本概念09 Nhomakorabea46第 1 章 绪 论——通信的基本概念
通信的定义
通信是指由一地向另一地 进行消息的有效传递；
A、6 B、7 C、8 D、9
信号的特征分，按工作频段分，
按调制方式分，按业务分等； 留了___道作业题
通信的方式：
A、1 B、2 C、3 D、4
通信系统模型：一般模型，模
拟通信系统，数字通信系统
通信原理——第一部分 信号与信道分析
25-13
3
信息及其度量
09:46
第 1 章 绪 论——信息及其度量
按消息传送的方向与时间分
按通信网络形式分
通信原理——第一部分 信号与信道分析
25-7
2
通信系统的组成
09:46
第 1 章 绪 论——通信系统的组成
通信系统的一般模型
信源：是把待传输的消息转换成原始电信号； 信宿：将复原的原始电信号转换成相应的消息； 发送设备：将信源和信道匹配起来，信号和频点； 接收设备：发送设备相反； 信道：是指信号传输的通道，有线或无线；包括噪声源。
《高频电子线路》第1讲(第1章)
1.1.2无线电发送与接收设备
3、调制、解调基本概念
➢ 解决问题的方法——调制 1) 什么是调制？
把待传送（基带）信号“装载”到高频振荡信号上的过程。 2) 三种信号
调制（基带）信号、载波信号和已调信号
3) 三种方式 u U m sin 2ft
调幅（AM）、调频（FM）和调相（PM）
1.1.2无线电发送与接收设备
基带信号
已调 信号
已调 信号
基带信号
1.1.1通信系统的基本组成
• 各部分作用 1. 信息源：提供需要传送的信息。例如声音、图像、数据… 2. 变换器：待传送的信息与电信号之间的互相转换。 3. 发送设备：把基带电信号转换成高频振荡电信号并以足够
的功率送入信道。 4. 信道：信号的传输送通道（有线、无线）。 5. 接收设备：把高频振荡电信号转换成原始（基带）电信号。 6. 接收者：信息的最终接受者。
本课程的内容及特点
1、大部分电路属于非线性电路。电路输入、输出信号的 频率不一致，能够产生新的频率，即有频率变换作用。如振 荡电路、高频功率放大电路、混频电路、振幅调制与检波电 路、调频与鉴频电路等。
2、各单元之间有关联性。比如，本机振荡电路与混频 电路，调制与解调电路，高频振荡与调制电路。注意信号的 传输方向。
3、分析方法多样，也较为复杂。既有时域分析又有频 域分析。可采用图解法和解析法来进行分析，但在实际电路 中，常采用工程近似解析法。
本课程的内容及特点：
4、由于电路工作频率较高，元器件及电路的分 布参数对电路的干扰较严重，因而电路的制作与调 试较为困难。
5、本课程与无线电技术、无线电通信联系非常 紧密。
1.1.3无线电波段的划分和无线电波的传播
2.无线电波的传播
樊昌信《通信原理》(第6版)(1-7章)【圣才出品】
（2）电的方式包括电报、电话、广播、电视、遥控、遥测、因特网和计算机通信等。
5．电信发明史
1837 年：莫尔斯发明有线电报。
1876 年：贝尔发明有线电话。
1918 年：调幅无线电广播、超外差接收机问世。
1936 年：商业电视广播开播。
6．通信范畴
后面讲述中，“通信”这一术语是指“电通信”，包括光通信，因为光也是一种电磁波。
7．信号
（1）性质
信号是消息的载体。
（2）分类
信号分为数字信号和模拟信号。
2 / 109
圣才电子书
①数字信号
十万种考研考证电子书、题库视频学习平台
消息携带在电信号的某一参量上，该参量是离散取值的，则称该电信号称为数字信号。
②模拟信号
代表消息的信号参量取值连续，则称该电信号称为模拟信号。
（3）模拟通信系统 ①定义 利用模拟信号来传递信息的通信系统，系统模型如图 1-4 所示。
图 1-4 模拟通信系统模型 ②两种变换 a．消息↔基带信号，完成这种变换和反变换的设备是信源和信宿； b．基带信号↔已调信号，完成这种变换和反变换的设备通常是调制器和解调器。 （4）数字通信系统 ①定义 利用数字信号来传递信息的通信系统。系统模型如图 1-5 所示。
圣才电子书 十万种考研考证电子书、题库视频学习平台
第 1 章 绪论［视频讲解］
1.1 本章要点详解
本章要点
■通信的基本概念 ■通信系统的组成 ■通信系统分类与通信方式 ■信息及其度量 ■通信系统主要性能指标
重难点导学
一、通信的基本概念
1 / 109
圣才电子书
（1）模拟信号
代表消息的信号参量取值连续，例如麦克风输出电压。
数字通信原理与技术(王兴亮)第 1 章绪论
带传输和频带传输。所谓基带传输是指信号没有经过调制而
直接送到信道中去传输的一种方式，而频带传输是指信号经
过调制后再送到信道中传输，收端有相应解调措施的通信系
统。
第1章
绪 论
5. 按业务的不同分
目前通信业务可分为电报、电话、 传真、 数据传输、
可视电话、 无线寻呼等。 另外从广义的角度来看，广播、
另外，通信还有其它一些分类方法，如按多地址方式可
分为频分多址通信、时分多址通信、码分多址通信等。按用
户类型可分为公用通信和专用通信等。
第1章
绪 论
1.1.3 通信方式
1. 按消息传送的方向与时间分
A 信道 B
(a )
A
信道
B
(b )
A
信道
B
(c )
图 1-1 按消息传送的方向和时间划分的通信方式 (a) 单工方式； (b) 半双工方式； (c) 全双工方式
I [ P1 ( x ) P2 ( x ) ] I [ P1 ( x )] I [ P2 ( x )
可以看出I与P(x)间应满足以上三点， 则它们有如下关系式：
I log
1
a
log
P(x)
a
P(x)
第1章
绪 论
信息量I的单位与对数的底数a有关： a=2 单位为比特(bit，简写为b)；
MHz的标准频道间隔内，可传送1920至7680路PCM数字电话。
第1章
绪 论
1.4 数字通信系统的主要性能指标
1.4.1 一般通信系统的性能指标
(1) 有效性。 指通信系统传输消息的“速率”问题， 即快慢问 题。
(2) 可靠性。 指通信系统传输消息的“质量”问题， 即好坏问 题。 (3) 适应性。 指通信系统使用时的环境条件。 (4) 经济性。 指系统的成本问题。 (5) 保密性。 指系统对所传信号的加密措施. (6) 标准性。 指系统的接口、 各种结构及协议是否合乎国家、 国际标准。 (7) 维修性。 指系统是否维修方便。
直接送到信道中去传输的一种方式，而频带传输是指信号经
过调制后再送到信道中传输，收端有相应解调措施的通信系
统。
第1章
绪 论
5. 按业务的不同分
目前通信业务可分为电报、电话、 传真、 数据传输、
可视电话、 无线寻呼等。 另外从广义的角度来看，广播、
另外，通信还有其它一些分类方法，如按多地址方式可
分为频分多址通信、时分多址通信、码分多址通信等。按用
户类型可分为公用通信和专用通信等。
第1章
绪 论
1.1.3 通信方式
1. 按消息传送的方向与时间分
A 信道 B
(a )
A
信道
B
(b )
A
信道
B
(c )
图 1-1 按消息传送的方向和时间划分的通信方式 (a) 单工方式； (b) 半双工方式； (c) 全双工方式
I [ P1 ( x ) P2 ( x ) ] I [ P1 ( x )] I [ P2 ( x )
可以看出I与P(x)间应满足以上三点， 则它们有如下关系式：
I log
1
a
log
P(x)
a
P(x)
第1章
绪 论
信息量I的单位与对数的底数a有关： a=2 单位为比特(bit，简写为b)；
MHz的标准频道间隔内，可传送1920至7680路PCM数字电话。
第1章
绪 论
1.4 数字通信系统的主要性能指标
1.4.1 一般通信系统的性能指标
(1) 有效性。 指通信系统传输消息的“速率”问题， 即快慢问 题。
(2) 可靠性。 指通信系统传输消息的“质量”问题， 即好坏问 题。 (3) 适应性。 指通信系统使用时的环境条件。 (4) 经济性。 指系统的成本问题。 (5) 保密性。 指系统对所传信号的加密措施. (6) 标准性。 指系统的接口、 各种结构及协议是否合乎国家、 国际标准。 (7) 维修性。 指系统是否维修方便。
1-2 通信的基本概念和通信技术的发展
驿站传文
“烽火连三月，家书抵万金”
10
通信的基本概念和通信技术的发展
1837年，莫尔斯电码（Morse code）
传输线 发报 收报
11
通信的基本概念和通信技术的发展
1876年，贝尔发明了电话
12
通信的基本概念和通信技术的发展
1864年，麦克斯韦从理论上预言了电
磁波的存在
1887年，赫兹实验证实了电磁波的存在
如何传递？如何度量？传递给谁？谁来传递？
5
通信的基本概念和通信技术的发展
信息系统的层次结构
信息利用 信息传递 信号传输
系统层次 逻辑层次
物理层次
传统意义上的通信负责完成低两层的工作，分别表 现为点对点传输和网络化通信
6
通信的基本概念和通信技术的发展
通信网络的结构
终端
PBX PBX PBX
13
通信的基本概念和通信技术的发展
1896年，无线电通信发明
发明人：
博洛尼亚大学的马可尼
圣彼得堡电子科技大学的波波夫
14
通信的基本概念和通信技术的发展
1962年，美国发射第一颗通信人造卫星
15
通信的基本概念和通信技术的发展
1969年，ARPANET问世，随之互联网技术及其应用迅速发
交换机 传输线 交换 终端
PBX PBX
中继传输
用户线传输
通信网络的三类主要设备：传输、交换、终端。
网络中所有设备按照通信协议的规定而协调工作。
7
通信技术伴随着人类生产力的发 展而不断进步。
通信的基本概念和通信技术的发展
二、通信技术的发展
烽火狼烟是古代的一种重要通信方式
“烽火连三月，家书抵万金”
10
通信的基本概念和通信技术的发展
1837年，莫尔斯电码（Morse code）
传输线 发报 收报
11
通信的基本概念和通信技术的发展
1876年，贝尔发明了电话
12
通信的基本概念和通信技术的发展
1864年，麦克斯韦从理论上预言了电
磁波的存在
1887年，赫兹实验证实了电磁波的存在
如何传递？如何度量？传递给谁？谁来传递？
5
通信的基本概念和通信技术的发展
信息系统的层次结构
信息利用 信息传递 信号传输
系统层次 逻辑层次
物理层次
传统意义上的通信负责完成低两层的工作，分别表 现为点对点传输和网络化通信
6
通信的基本概念和通信技术的发展
通信网络的结构
终端
PBX PBX PBX
13
通信的基本概念和通信技术的发展
1896年，无线电通信发明
发明人：
博洛尼亚大学的马可尼
圣彼得堡电子科技大学的波波夫
14
通信的基本概念和通信技术的发展
1962年，美国发射第一颗通信人造卫星
15
通信的基本概念和通信技术的发展
1969年，ARPANET问世，随之互联网技术及其应用迅速发
交换机 传输线 交换 终端
PBX PBX
中继传输
用户线传输
通信网络的三类主要设备：传输、交换、终端。
网络中所有设备按照通信协议的规定而协调工作。
7
通信技术伴随着人类生产力的发 展而不断进步。
通信的基本概念和通信技术的发展
二、通信技术的发展
烽火狼烟是古代的一种重要通信方式
通信原理第1章 绪论
I0 I1 I2 I3 log2 4 2 b
评注 概率相同，每个符号蕴含的信息量也相同；
二进制的每个码元含 1 （b) 四进制的每个码元含 2 （b)
每个四进制符号可用 2 个二进制符号表示。
推广：M进制的每个码元含 log2M （b)
2.离散信源的平均信息量
——信源中每个符号所含信息量的统计平均值。 设
按传输方向和时间划分
单工通信：
发端 信道 (a) 单工方式 发端 (A） 信道 收端 (A） (b) 半双工方式 发端 (A） 收端 (B） 收端 (B） 发端 (B） 收端
（单向）
半双工通信：
（双向、不同时）
全双工通信：
（双向、同时）
收端 (A）信道A 信Fra bibliotekB发端 (B）
(c) 全双工方式
H与热力学中的熵形式一样，故称为信源的熵。
M
例
【1-3】 四进制信源（0，1，2， 3）， P(0)=3/8， P(1)= P(2)= 1/4， P(3)=1/8， 试求信源的平均信息量。
解
1 H p ( xi ) log 2 p ( xi ) i 1
M
1 I log 2 P( x)
x1 , , x i , , x M P ( x ), , P ( x ), , P ( x ) 且 i M 1
P( x ) 1
i i
M
则 统计独立的M个符号的离散信源的平均信息量为
1 H p ( xi ) log 2 (b / 符号） p ( xi ) i 1
RB B
(Baud/Hz)
Rb b B
b log 2 M
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通信原理
21
第1章 绪论
1. 3. 2 通信方式
1. 按消息传送的方向与时间分
通信方式可分为单工通信、半双工通信及全双工通信三种。
2020/5/18
发端
发
终 端 A
收
发
终 端 A
收
信道 信道
信道 信道
收端
收
终 端 B
发
收
终 端 B
发
(a)单工 (b)半双工 (c)全双工
通信原理
22
第1章 绪论
2. 按数字信号排序分 可将通信方式分为串序传输和并序传输。
交换设备
终端
终端
终端 ... 终端
A
B
C
N
终端C
终端N
(b)
(c)
图1-8 按网络形式划分的通信方式 （a）两点间直通方式；（b）分支方式；
（c）交换方式
2020/5/18
通信原理
24
第1章 绪论
注： ●分支方式及交换方式均属网通信的范畴。
与点与点直通方式相比，有其特殊的一面。例：通信网中有 一套具体的线路交换与消息交换的规定、协议等；通信网中既 有信息控制问题，也有网同步问题等。 ●网通信的基础仍是点与点之间的通信。 ●本课程只研究：点对点通信，而不涉及通信网的其它问题 （移动通信、计算机通信、程控交换等）。
信源
发送设备
发送端
信道 噪声源
接收设备
信宿
接收端
图1-1 通信系统的一般模型
信源（信息源，也称发终端）：把待传输的消息转 换成原始电信号，如电话系统中电话机可看成是信源。
发送设备：将信源和信道匹配起来，即将信源产生 的原始电信号（基带信号）变换成适合在信道中传输的
信号。
2020/5/18
通信原理
8
第1章 绪论
●有线通信是指传输媒质为架空明线、电缆、光缆、波导 等形式的通信，其特点是媒质能看得见，摸得着。
●无线通信是指传输消息的媒质为看不见、摸不着的媒质 （如电磁波）的一种通信形式。
●有线通信可进一步再分类，如明线通信、电缆通信、光 缆通信等。
●无线通信常见的形式有微波通信、短波通信、移动通信、 卫星通信、散射通信和激光通信、红外通信等，其形式较 多。
注：基带信号形成器：可能包括编码器、加密器以及 波形变换等；
接收滤波器：可能包括译码器、解密器等。 关键：不含调制/解调器。
2020/5/18
通信原理
16
第1章 绪论
3. 模拟信号数字化传输通信系统
解决问题：模拟信源、数字通信系统。
模拟 信息源
由抽样、量化、 编码组成的模数 转换器
数字通信 系统
数模 转换器
注： ●加密/解密 、编码/译码不为必须 ，但一旦存 在，必须成对；
●关键－－必需含调制/解调器。
2020/5/18
通信原理
15
第1章 绪论
2. 数字基带传输通信系统
基带
信
信号
源
形成
器
信道
接收 滤波
器
抽 样 判 决
信 宿
噪声源
同步脉冲
图1-图4 1数- 4字图基图带图传图输图 系图 图统图模图型图
2020/5/18
通信原理
26
第1章 绪论
对于模拟通信来说，系统的有效性和可靠性具体可用系 统频带利用率和输出信噪比（或均方误差）来衡量。
对于数字通信系统而言，系统的可靠性和有效性具体可 用误码率和传输速率来衡量。
2020/5/18
通信原理
27
第1章 绪论
1. 4. 2 信息及其度量
（1）信息
定义：消息中包含的有意义的内容。 “信息”一词在概念上与消息的意义相似，但它的含义却更具 普遍性、抽象性。消息可以有各种各样的形式，但消息的内容可 统一用信息来表述。 （2）信息量 传输信息的多少可直观地使用“信息量”进行衡量。
• 模拟信号、数字信号。 • 传输电信号的通信系统为电信通信系统，常简称之通
信系统。
2020/5/18
通信原理
6
第1章 绪论
通信的再定义：利用电子等技术手段， 借助电信号（含光信号）实现从一地向另一 地进行消息的有效传递称为通信。
2020/5/18
通信原理
7
第1章 绪论
1. 2 通信系统的组成
1.2.1 通信系统的一般模型
5. 按业务的不同分：话务通信和非话务通信；
●电话业务在电信领域中一直占主导地位，它属于人与人之间的通信。 ●非话务通信主要包括数据传输、计算机通信、电子信箱、电报、传 真、可视图文及会议电视、图像通信等。 电话通信最为发达，其它通信常借助于公共的电话通信系统进行。未 来的综合业务数字通信网中，各种用途的消息都能在一个统一的通信 网中传输。 ●另:从广义的角度来看，广播、电视、雷达、导航、遥控、遥测等 也应列入通信的范畴。但已从通信中派生出来，形成了独立的学科。
1. 2. 3 数字通信系统
（1）定义：信道中传输数字信号的系统，称为数字通 信系统。 （2）基本特征
●消息或信号具有“数字”的特性； ●强调已调参量与代表消息的数字信号之间的一一对 应关系（模拟：强调变换的线性特性，即强调已调参量 与代表消息的基带信号之间的比例特性）。
2020/5/18
通信原理
13
2020/5/18
通信原理
25
第1章 绪论
1. 4 通信系统的主要性能指标
1. 4. 1 一般通信系统的性能指标
一般通信系统的性能指标归纳起来有以下几个方面: （1）有效性：通信系统传输消息的“速率”问题，即快慢问题。 （2）可靠性：通信系统传输消息的“质量”问题，即好坏问题。 （3）适应性：通信系统对环境条件的适应性。 （4）经济性：系统的成本问题。 （5）保密性：系统对所传信号的加密措施。对军用系统尤为重要。 （6）标准性：系统的接口、各种结构及协议是否合乎国家、国际标 准。 （7）维修性：系统是否维修方便。 （8）工艺性：通信系统各种工艺要求。 通信的任务是快速、准确地传递信息，从研究消息传输的角度来说， 有效性和可靠性是评价通信系统优劣的主要性能指标 。
模拟 受信者
图 1- 5 图 图 图 图 图 图 图 图 图 图 图 图 图
图1-5 模拟信号数字化传输系统模型
关键：模拟信号数字化及其反之。 A/D转换器组成：抽样、量化、编码。
发端将模拟信号数字化，即进行A/D转换； 接收端需进行相反的转换，即D/A转换。
2020/5/18
通信原理
17
第1章 绪论
通信的目的是传递消息，消息（message）具 有不同的形式，例如：语言、文字、数据、 图像、符号等等。
2020/5/18
通信原理
4
第1章 绪论
要素
• 一地、另一地：发信、收信方。 • 消息：有待于传输的语音、图象、符号、数字、图片等－
－概率论意义上的“事件”。消息带有需要送给收信者的 信息（information）。消息以信号的形式在系统中进行传 输。 • 系统：电子系统、语音系统、声光系统等。 • 通信系统：完成通信这一过程的全部技术设备和传输媒介。
（5）分类
●数字基带传输通信系统
●数字频带传输通信系统
●模拟信号的数字传输
2020/5/18
通信原理
14
第1章 绪论
1. 数字频带传输通信系统 －－数字通信系统的一般模型
信 源
加 密 器
编 码 器
调 制 器
信道
解 调 器
译 码 器
解 密 器
信 宿
噪声源
同步
图图1-13- 3数图字图频图带图传图输图通图信图系图 统图 的图 模型
2020/5/18
通信原理
20
C第1章 绪论 f
6. 按收信者是否运动分：移动通信和固定通信。 另外，通信还有其它一些分类方法，如按多地址方式可分
为频分多址通信（FDMA）、时分多址通信（TDMA）、 码分多址（CDMA）、空分多址（SDMA）通信等；按用 户类型可分为公用通信和专用通信等。
2020/5/18
信源
发送设备
发送端
信道 噪声源
接收设备
信宿
接收端
信道：信号传输的通道，可以是有线的，也可以是 无线的，甚至还可以包含某些设备。
噪声源：是信道中的所有噪声以及分散在通信系统 中其它各处噪声的集合。 非人为加入。
接收设备：任务是从带有干扰的接收信号中恢复出 相应的原始电信号来。
信宿（受信者、收终端）：将复原的原始电信号转 换成相应的消息。
2020/5/18
通信原理
19
C第1章 绪论 f
2. 按信道中所传信号特征分：模拟通信系统与数字通信系统； 3. 按工作频段分：长波通信、中波通信、短波通信、微波通 信等。地波、天波、反射波、视距波 4. 按调制方式分：基带传输和频带传输（AM、SSB、DSB、VSB；
ASK、FSK、PSK、DPSK；Pቤተ መጻሕፍቲ ባይዱM、PCM、△M等）；
➢ 1.1 通信的基本概念 ➢ 1.2 通信系统的组成 ➢ 1.3 通信系统分类及通信方式 ➢ 1.4 通信系统的主要性能指标
2020/5/18
通信原理
3
第1章 绪论
1. 1 通信的基本概念
通信的定义：是指由一地向另一地进行消息 的有效传递。
•古代：烽火台、驿站。 •近代：鸡毛信、消息树。 •现代：电话、广播、电视。
通信原理电子教案
广东海洋大学信息学院 2012年9月
《通信原理》电子教案
授课班级：通信1103班、通信1104班 授课教师：广东海洋大学信息学院 梁能
第1章 绪论
第1章 绪论
本章主要介绍通信的基本概念，使学生对通信的基本 概念、术语以及本课程所要研究的主要对象有一个初步了 解。本章是通信原理与技术的基础。 研究内容：
