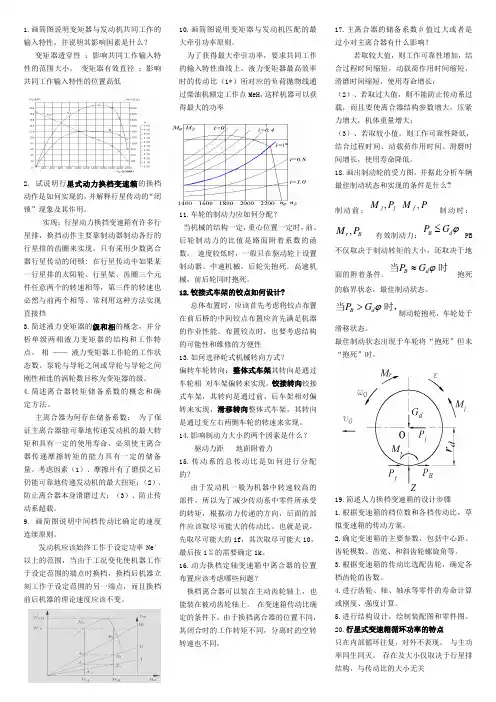

工程机械地盘复习资料及答案

1.画简图说明变矩器与发动机共同工作的输入特性，并说明其影响因素是什么？ 变矩器透穿性 ：影响共同工作输入特性的范围大小。

变矩器有效直径 ：影响共同工作输入特性的位置高低2. 试说明行星式动力换档变速箱的换档动作是如何实现的，并解释行星传动的“闭锁”现象及其作用。

实现：行星动力换挡变速箱有许多行星排，换挡动作主要靠制动器制动各行的行星排的齿圈来实现，只有采用少数离合器行星传动的闭锁: 在行星传动中如果某一行星排的太阳轮、行星架、齿圈三个元件任意两个的转速相等，第三件的转速也必然与前两个相等。

常利用这种方法实现直接挡3.简述液力变矩器的级和相的概念，并分析单级两相液力变矩器的结构和工作特点。

相 —— 液力变矩器工作轮的工作状态数。

泵轮与导轮之间或导轮与导轮之间刚性相连的涡轮数目称为变矩器的级。

4.简述离合器转矩储备系数的概念和确定方法。

主离合器为何存在储备系数： 为了保证主离合器能可靠地传递发动机的最大转矩和具有一定的使用寿命，必须使主离合器传递摩擦转矩的能力具有一定的储备量。

考虑因素（1）、摩擦片有了磨损之后仍能可靠地传递发动机的最大扭矩；（2）、防止离合器本身滑磨过大；（3）、防止传动系超载。

9. 画简图说明中间档传动比确定的速度连续原则。

发动机应该始终工作于设定功率Ne ′以上的范围，当由于工况变化使机器工作于设定范围的端点时换档，换档后机器立刻工作于设定范围的另一端点，而且换档前后机器的理论速度应该不变。

10.画简图说明变矩器与发动机匹配的最大牵引功率原则。

为了获得最大牵引功率，要求共同工作的输入特性曲线上，液力变矩器最高效率时的传动比（i*）所对应的负荷抛物线通过柴油机额定工作点MeH ，这样机器可以获得最大的功率11.车轮的制动力应如何分配？当机械的结构一定，重心位置一定时，前、后轮制动力的比值是路面附着系数的函数。

速度较低时，一般只在驱动轮上设置制动器。

中速机械，后轮先抱死。

高速机械，前后轮同时抱死。

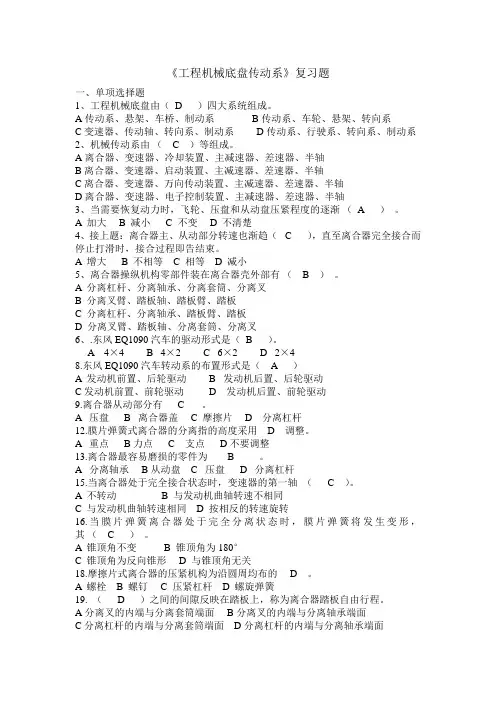

《工程机械底盘传动系》复习题一、单项选择题1、工程机械底盘由（D ）四大系统组成。

A传动系、悬架、车桥、制动系B传动系、车轮、悬架、转向系C变速器、传动轴、转向系、制动系D传动系、行驶系、转向系、制动系2、机械传动系由（ C ）等组成。

A离合器、变速器、冷却装置、主减速器、差速器、半轴B离合器、变速器、启动装置、主减速器、差速器、半轴C离合器、变速器、万向传动装置、主减速器、差速器、半轴D离合器、变速器、电子控制装置、主减速器、差速器、半轴3、当需要恢复动力时，飞轮、压盘和从动盘压紧程度的逐渐（A ）。

A 加大B 减小C 不变D 不清楚4、接上题：离合器主、从动部分转速也渐趋（ C ），直至离合器完全接合而停止打滑时，接合过程即告结束。

A 增大B 不相等C 相等D 减小5、离合器操纵机构零部件装在离合器壳外部有（ B ）。

A 分离杠杆、分离轴承、分离套筒、分离叉B 分离叉臂、踏板轴、踏板臂、踏板C 分离杠杆、分离轴承、踏板臂、踏板D 分离叉臂、踏板轴、分离套筒、分离叉6、.东风EQ1090汽车的驱动形式是（B ）。

A 4×4B 4×2C 6×2D 2×48.东风EQ1090汽车转动系的布置形式是（ A ）A 发动机前置、后轮驱动B 发动机后置、后轮驱动C发动机前置、前轮驱动 D 发动机后置、前轮驱动9.离合器从动部分有_ C ___。

A 压盘B 离合器盖C 摩擦片D 分离杠杆12.膜片弹簧式离合器的分离指的高度采用__D__调整。

A 重点B力点 C 支点D不要调整13.离合器最容易磨损的零件为_ B __。

A 分离轴承B从动盘 C 压盘 D 分离杠杆15.当离合器处于完全接合状态时，变速器的第一轴（ C ）。

A 不转动B 与发动机曲轴转速不相同C 与发动机曲轴转速相同D 按相反的转速旋转16.当膜片弹簧离合器处于完全分离状态时，膜片弹簧将发生变形，其（ C ）。

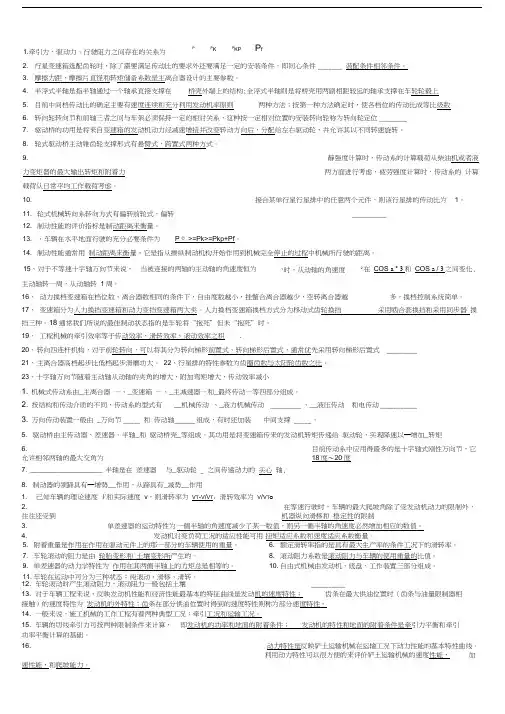

2. 行星变速箱选配齿轮时，除了需要满足传动比的要求外还要满足一定的安装条件，即同心条件 _______ 装配条件相邻条件。

3. 摩擦力距，摩擦片直径和转矩储备系数是主离合器设计的主要参数。

4. 半浮式半轴是指半轴通过一个轴承直接支撑在桥壳外端上的结构;全浮式半轴则是将桥壳用两副相距较远的轴承支撑在车轮轮毂上5. 目前中间档传动比的确定主要有速度连续和充分利用发动机率原则两种方法；按第一种方法确定时，使各档位的传动比成等比级数6. 转向轮转向节和前轴三者之间与车架必须保持一定的相对关系，这种按一定相对位置的安装转向轮称为转向轮定位 ________7. 驱动桥的功用是将来自变速箱的发动机动力经减速增扭并改变转动方向后，分配给左右驱动轮，并允许其以不同转速旋转。

8. 轮式驱动桥主动锥齿轮支撑形式有悬臂式，跨置式两种方式。

9.静强度计算时，传动系的计算载荷从柴油机或者液力变矩器的最大输岀转矩和附着力 两方面进行考虑，疲劳强度计算时，传动系的 计算载荷从日常平均工作载荷考虑。

10.接合某单行星行星排中的任意两个元件，则该行星排的传动比为 1。

11. 轮式机械转向系转向方式有偏转前轮式，偏转 __________12. 制动性能的评价指标是制动距离来衡量。

13. 、车辆在水平地面行驶的充分必要条件为P © >=Pk>=Pkp+Pf 。

14. 制动性能通常用 制动距离来衡量，它是指从操纵制动机构开始作用到机械完全停止的过程中机械所行驶的距离。

主动轴转一周，从动轴转 1周。

16、 动力换档变速箱在档位数、离合器数相同的条件下，自由度数越小，挂螫合离合器越少，空转离合器越 多，换档控制系统简单。

17、 变速箱分为人力换挡变速箱和动力变挡变速箱两大类。

人力换档变速箱换档方式分为移动式齿轮换挡 采用啮合套换挡和采用同步器 换挡三种。

18通常我们所说的最佳制动状态指的是车轮将“抱死”但未“抱死”时。

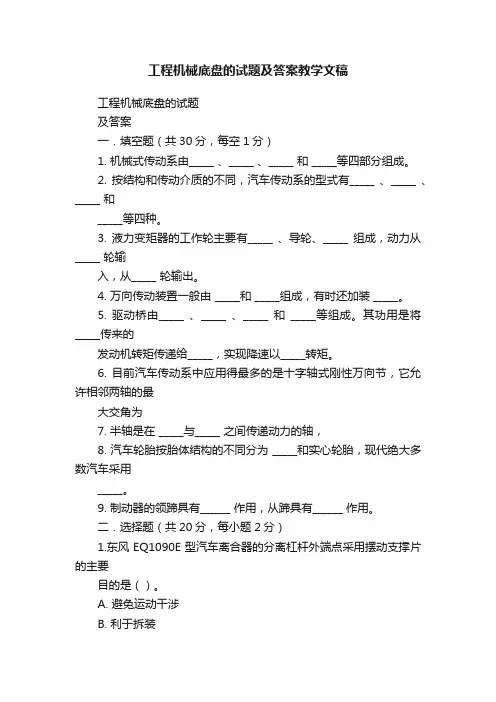

工程机械底盘的试题及答案教学文稿工程机械底盘的试题及答案一．填空题（共30分，每空1分）1. 机械式传动系由_____ 、_____ 、_____ 和 _____等四部分组成。

2. 按结构和传动介质的不同，汽车传动系的型式有_____ 、_____ 、_____ 和_____等四种。

3. 液力变矩器的工作轮主要有_____ 、导轮、_____ 组成，动力从_____ 轮输入，从_____ 轮输出。

4. 万向传动装置一般由 _____和 _____组成，有时还加装 _____。

5. 驱动桥由_____ 、_____ 、_____ 和_____等组成。

其功用是将_____传来的发动机转矩传递给_____，实现降速以_____转矩。

6. 目前汽车传动系中应用得最多的是十字轴式刚性万向节，它允许相邻两轴的最大交角为7. 半轴是在 _____与_____ 之间传递动力的轴，8. 汽车轮胎按胎体结构的不同分为 _____和实心轮胎，现代绝大多数汽车采用_____。

9. 制动器的领蹄具有______ 作用，从蹄具有______ 作用。

二．选择题（共20分，每小题2分）1.东风 EQ1090E 型汽车离合器的分离杠杆外端点采用摆动支撑片的主要目的是（）。

A. 避免运动干涉B. 利于拆装C. 提高强度D. 节省材料2. 差速器的运动特性和传力特性是（）A.差速差扭B. 不差速差扭C.不差速不差扭D.差速不差扭3. 下哪个是变速器的作用（）A. 便于换档B. 减速增扭C. 传动系过载保护D. 平稳起步4. 野汽车的前桥属于（）。

A. 转向桥B. 驱动桥C. 转向驱动桥D. 支承桥5. 设对称式锥齿轮差速器壳的转速为n 0左、右两侧半轴齿轮的转速分别为 n 1和 n 2，则有（）。

A. n 1 + n 2 = n 0B. n 1 + n 2 =2 n 0C. n 1 + n 2 = n 0D. n 1 = n 2 = n 06. 对于五档变速器而言，传动比最大的前进档是（）。

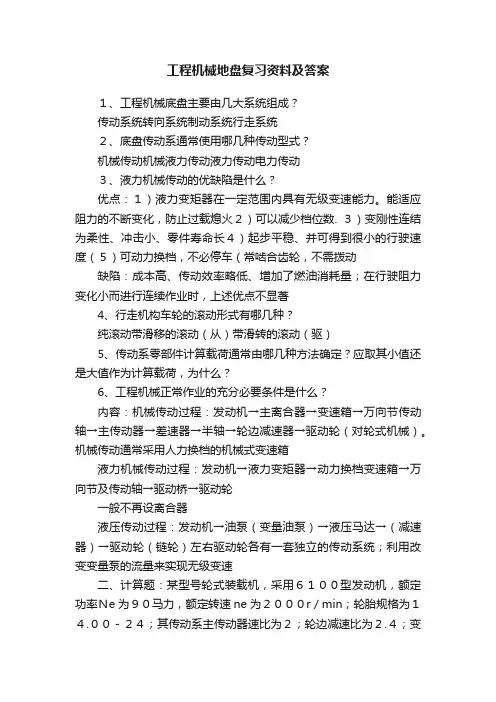

工程机械地盘复习资料及答案１、工程机械底盘主要由几大系统组成？传动系统转向系统制动系统行走系统２、底盘传动系通常使用哪几种传动型式？机械传动机械液力传动液力传动电力传动３、液力机械传动的优缺陷是什么？优点：１）液力变矩器在一定范围内具有无级变速能力。

能适应阻力的不断变化，防止过载熄火２）可以减少档位数. ３）变刚性连结为柔性、冲击小、零件寿命长４）起步平稳、并可得到很小的行驶速度（５）可动力换档，不必停车（常啮合齿轮，不需拨动缺陷：成本高、传动效率略低、增加了燃油消耗量；在行驶阻力变化小而进行连续作业时，上述优点不显著4、行走机构车轮的滚动形式有哪几种？纯滚动带滑移的滚动（从）带滑转的滚动（驱）5、传动系零部件计算载荷通常由哪几种方法确定？应取其小值还是大值作为计算载荷，为什么？6、工程机械正常作业的充分必要条件是什么？内容：机械传动过程：发动机→主离合器→变速箱→万向节传动轴→主传动器→差速器→半轴→轮边减速器→驱动轮（对轮式机械）。

机械传动通常采用人力换档的机械式变速箱液力机械传动过程：发动机→液力变矩器→动力换档变速箱→万向节及传动轴→驱动桥→驱动轮一般不再设离合器液压传动过程：发动机→油泵（变量油泵）→液压马达→（减速器）→驱动轮（链轮）左右驱动轮各有一套独立的传动系统；利用改变变量泵的流量来实现无级变速二、计算题：某型号轮式装载机，采用６１００型发动机，额定功率Ｎe为９０马力，额定转速ne为２０００r／min；轮胎规格为１４.００－２４；其传动系主传动器速比为２；轮边减速比为２.４；变速箱某档位传动比为３.４；机械传动效率为０.８７；液力变矩器效率为０.８５。

试求：１、该档位作业时，驱动轮上产生的驱动力Ｐk的大小？２、机器在该档位作业时的速度Ｕ？（不计车轮的滑转损失）１、液力变矩器和液力偶合器在结构及功能上的异同？液力变矩器是由三个工作轮组成的，与偶合器相比，多了一套固定不动的导轮。

都可以用来传递动力，当液力变矩器的导轮可以自由转动时，相当于是一个偶合器２、液力变矩器的变矩原理？取工作液体为研究对象，对其进行受力分析：泵轮由发动机带动，给液体转矩记为Mb；液体由泵轮叶片带动作圆周运动，同时又沿着叶片由内沿流向外沿，即作相对运动；最后以绝对速度u１冲向涡轮叶片；涡轮叶片给液体以阻力矩, 记为Mw ' ；液流方向发生变化，同理以绝对速度u２冲向导轮；导轮固定不动，其叶片给液流一阻力矩，记为Md ' ；液流改变方向后，液流沿叶片以速度u３冲向泵轮叶片入口，液体完成一个循环。

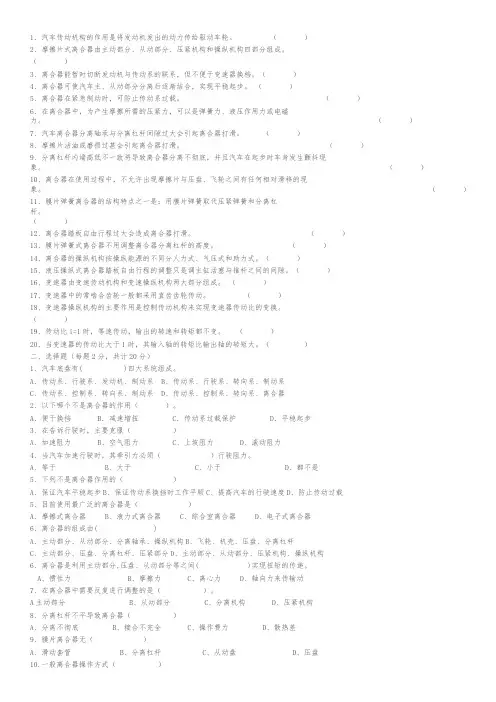

1、汽车传动机构的作用是将发动机发出的动力传给驱动车轮。

（）2、摩擦片式离合器由主动部分、从动部分、压紧机构和操纵机构四部分组成。

（）3、离合器能暂时切断发动机与传动系的联系，但不便于变速器换档。

（）4、离合器可使汽车主、从动部分分离后逐渐结合，实现平稳起步。

（）5、离合器在紧急制动时，可防止传动系过载。

（）6、在离合器中，为产生摩擦所需的压紧力，可以是弹簧力、液压作用力或电磁力。

（）7、汽车离合器分离轴承与分离杠杆间隙过大会引起离合器打滑。

（）8、摩擦片沾油或磨损过甚会引起离合器打滑。

（）9、分离杠杆内端高低不一致将导致离合器分离不彻底，并且汽车在起步时车身发生颤抖现象。

（）10、离合器在使用过程中，不允许出现摩擦片与压盘、飞轮之间有任何相对滑移的现象。

（）11、膜片弹簧离合器的结构特点之一是：用膜片弹簧取代压紧弹簧和分离杠杆。

（）12、离合器踏板自由行程过大会造成离合器打滑。

（）13、膜片弹簧式离合器不用调整离合器分离杠杆的高度。

（）14、离合器的操纵机构按操纵能源的不同分人力式、气压式和助力式。

（）15、液压操纵式离合器踏板自由行程的调整只是调主缸活塞与推杆之间的间隙。

（）16、变速器由变速传动机构和变速操纵机构两大部分组成。

（）17、变速器中的常啮合齿轮一般都采用直齿齿轮传动。

（）18、变速器操纵机构的主要作用是控制传动机构来实现变速器传动比的变换。

（）19、传动比i=1时，等速传动，输出的转速和转矩都不变。

（）20、当变速器的传动比大于1时，其输入轴的转矩比输出轴的转矩大。

（）二、选择题（每题2分，共计20分）1、汽车底盘有( )四大系统组成。

A、传动系、行驶系、发动机、制动系B、传动系、行驶系、转向系、制动系C、传动系、控制系、转向系、制动系D、传动系、控制系、转向系、离合器2、以下哪个不是离合器的作用（）。

A．便于换挡B．减速增扭C．传动系过载保护D．平稳起步3、在告诉行驶时，主要克服（）A、加速阻力B、空气阻力C、上坡阻力D、滚动阻力4、当汽车加速行驶时，其牵引力必须（）行驶阻力。

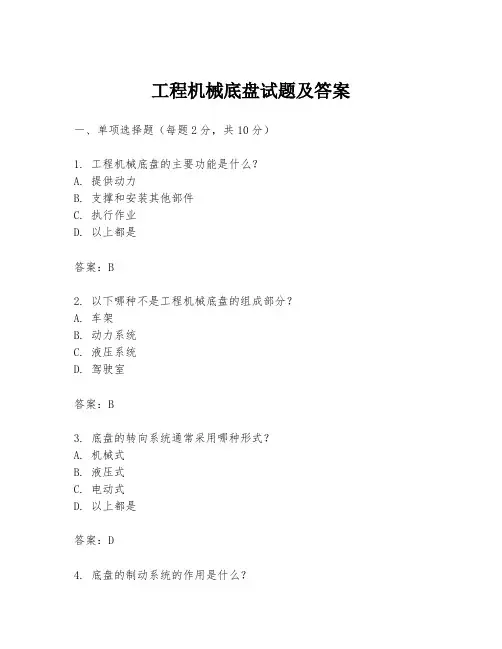

工程机械底盘试题及答案一、单项选择题（每题2分，共10分）1. 工程机械底盘的主要功能是什么？A. 提供动力B. 支撑和安装其他部件C. 执行作业D. 以上都是答案：B2. 以下哪种不是工程机械底盘的组成部分？A. 车架B. 动力系统C. 液压系统D. 驾驶室答案：B3. 底盘的转向系统通常采用哪种形式？A. 机械式B. 液压式C. 电动式D. 以上都是答案：D4. 底盘的制动系统的作用是什么？B. 停车C. 保持车辆稳定D. 以上都是答案：D5. 底盘的悬挂系统的主要作用是什么？A. 支撑B. 缓冲C. 提高行驶稳定性D. 以上都是答案：D二、多项选择题（每题3分，共15分）1. 底盘的传动系统通常包括哪些部分？A. 变速器B. 驱动桥C. 传动轴D. 转向器答案：ABC2. 底盘的悬挂系统可以分为哪些类型？A. 刚性悬挂B. 独立悬挂C. 半独立悬挂D. 非独立悬挂3. 底盘的制动系统可以分为哪些类型？A. 鼓式制动B. 盘式制动C. 电子制动D. 机械制动答案：AB4. 底盘的转向系统可以分为哪些类型？A. 机械转向B. 液压助力转向C. 电子助力转向D. 动力转向答案：ABC5. 底盘的驱动方式可以分为哪些类型？A. 两轮驱动B. 四轮驱动C. 后轮驱动D. 前轮驱动答案：ABCD三、判断题（每题2分，共10分）1. 底盘的驱动桥是连接传动轴和车轮的部件。

（对）答案：对2. 底盘的悬挂系统与车辆的行驶稳定性无关。

（错）答案：错3. 底盘的制动系统可以独立于转向系统工作。

（错）答案：错4. 底盘的传动系统包括变速器和驱动桥。

（对）答案：对5. 底盘的悬挂系统的主要作用是支撑车辆。

（错）答案：错四、简答题（每题5分，共20分）1. 请简述底盘的传动系统的作用。

答案：底盘的传动系统的作用是将发动机的动力传递到驱动轮，以驱动车辆行驶。

2. 底盘的悬挂系统有哪几种类型，它们各自的特点是什么？答案：底盘的悬挂系统主要有刚性悬挂、独立悬挂和半独立悬挂三种类型。

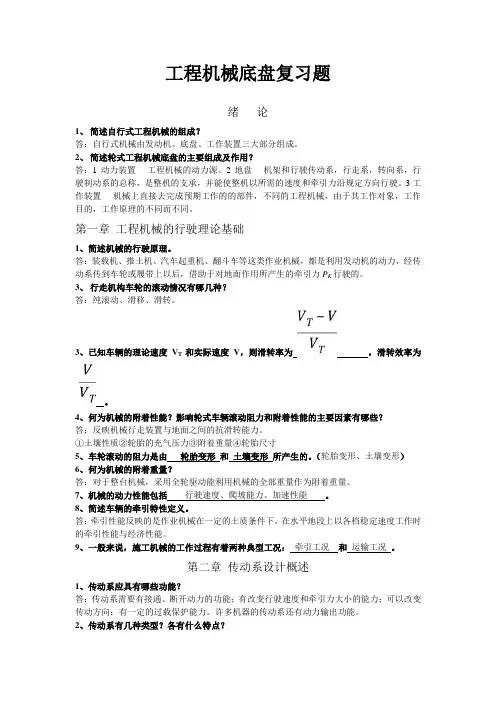

工程机械底盘复习题绪论1、简述自行式工程机械的组成？答：自行式机械由发动机、底盘、工作装置三大部分组成。

2、简述轮式工程机械底盘的主要组成及作用？答：1动力装置----工程机械的动力源。

2地盘----机架和行驶传动系，行走系，转向系，行驶制动系的总称，是整机的支承，并能使整机以所需的速度和牵引力沿规定方向行驶。

3工作装置----机械上直接去完成预期工作的的部件，不同的工程机械，由于其工作对象，工作目的，工作原理的不同而不同。

第一章工程机械的行驶理论基础1、简述机械的行驶原理。

答：装载机、推土机、汽车起重机、翻斗车等这类作业机械，都是利用发动机的动力，经传动系传到车轮或履带上以后，借助于对地面作用所产生的牵引力P K行驶的。

3、行走机构车轮的滚动情况有哪几种？答：纯滚动、滑移、滑转。

3、已知车辆的理论速度V T和实际速度V，则滑转率为，滑转效率为。

4、何为机械的附着性能？影响轮式车辆滚动阻力和附着性能的主要因素有哪些？答：反映机械行走装置与地面之间的抗滑转能力。

①土壤性质②轮胎的充气压力③附着重量④轮胎尺寸5、车轮滚动的阻力是由轮胎变形和土壤变形所产生的。

（轮胎变形、土壤变形）6、何为机械的附着重量？答：对于整台机械，采用全轮驱动能利用机械的全部重量作为附着重量。

7、机械的动力性能包括行驶速度、爬坡能力、加速性能。

8、简述车辆的牵引特性定义。

答：牵引性能反映的是作业机械在一定的土质条件下，在水平地段上以各档稳定速度工作时的牵引性能与经济性能。

9、一般来说，施工机械的工作过程有着两种典型工况：牵引工况和运输工况。

第二章传动系设计概述1、传动系应具有哪些功能？答：传动系需要有接通、断开动力的功能；有改变行驶速度和牵引力大小的能力；可以改变传动方向；有一定的过载保护能力。

许多机器的传动系还有动力输出功能。

2、传动系有几种类型？各有什么特点？答：机械传动：优点：成本低廉，传动效率高，传动准确，可利用惯性。

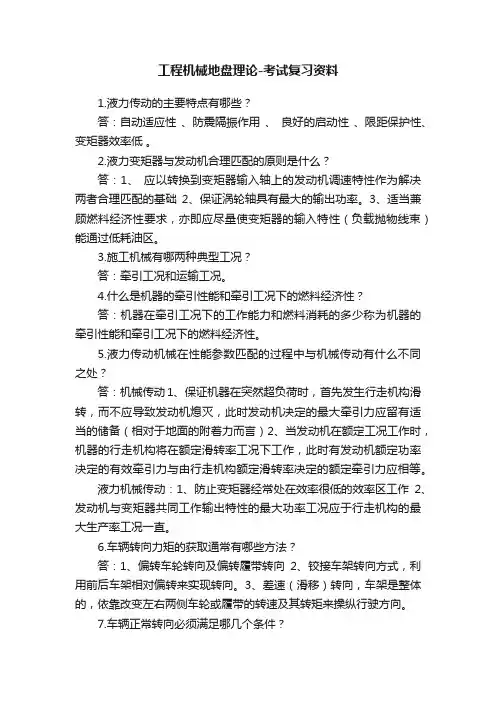

工程机械地盘理论-考试复习资料1.液力传动的主要特点有哪些？答：自动适应性、防震隔振作用、良好的启动性、限距保护性、变矩器效率低。

2.液力变矩器与发动机合理匹配的原则是什么？答：1、应以转换到变矩器输入轴上的发动机调速特性作为解决两者合理匹配的基础2、保证涡轮轴具有最大的输出功率。

3、适当兼顾燃料经济性要求，亦即应尽量使变矩器的输入特性（负载抛物线束）能通过低耗油区。

3.施工机械有哪两种典型工况？答：牵引工况和运输工况。

4.什么是机器的牵引性能和牵引工况下的燃料经济性？答：机器在牵引工况下的工作能力和燃料消耗的多少称为机器的牵引性能和牵引工况下的燃料经济性。

5.液力传动机械在性能参数匹配的过程中与机械传动有什么不同之处？答：机械传动1、保证机器在突然超负荷时，首先发生行走机构滑转，而不应导致发动机熄灭，此时发动机决定的最大牵引力应留有适当的储备（相对于地面的附着力而言）2、当发动机在额定工况工作时，机器的行走机构将在额定滑转率工况下工作，此时有发动机额定功率决定的有效牵引力与由行走机构额定滑转率决定的额定牵引力应相等。

液力机械传动：1、防止变矩器经常处在效率很低的效率区工作2、发动机与变矩器共同工作输出特性的最大功率工况应于行走机构的最大生产率工况一直。

6.车辆转向力矩的获取通常有哪些方法？答：1、偏转车轮转向及偏转履带转向2、铰接车架转向方式，利用前后车架相对偏转来实现转向。

3、差速（滑移）转向，车架是整体的，依靠改变左右两侧车轮或履带的转速及其转矩来操纵行驶方向。

7.车辆正常转向必须满足哪几个条件？答：第一，转向时，通过各个车轮几何轴线的垂直平面都应相交于同一条直线上，这样能防止各个轮子在转向时产生侧滑现象。

第二，两侧驱动轮应该以不同的角速度旋转，以免转向时产生纵向滑移或滑转第三，两侧从动轮应该以不同的角速度旋转，以免转向时从动轮产生纵向滑移或滑转8.单差速器的运动学特性是什么？答：就是一侧半轴的角速度减少了某一数值，则另一侧半轴的角速度必然将增加相应的数值！9.单差速器的动力学特征是什么？答：单差速器的动力学特性是它永远将传给它的力矩平均分配到两侧半轴；或者说作用在其两侧半轴上的力矩总是相等的。

工程机械底盘复习题内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）复习题一、填空题1、工程机械有（自行式）和（拖式）两大类，自行式工程机械虽然种类很多，结构形式各异，但基本上都由（动力装置）、（底盘）及（工作装置）3部分组成。

2、自行式工程机械安其行驶方式的不同可分为（轮式）和（履带式）。

3、工程机械底盘通常由（传动系）、（行驶系）、（转向系）、（制动系）及（回转支承装置）（部分机种有该装置）等组成。

4、工程机械的维护是以（检查、紧固、清洁、润滑及调整）为中心，通过更换（易损零件）或局部修理以排除故障及隐患为主要目的的预防性技术措施。

5、工程机械维护一般可分为（日常维护）、（定期维护）和（特殊维护）。

6、现代工程机械修理一般可分为(工程机械大修)、（总成大修）和（零件修理）等。

工程机械维修的基本方法有（就机修理法）和（总成互换法）。

7、工程机械的（动力装置）和（驱动轮）之间的所有传动部件总称为传动系。

8、工程机械传动系按传动装置的构造和工作原理不同，一般可分为（机械传动）、（液力机械传动）、（液压传动）和（电传动）4种类型；按行走方式的不同，工程机械可分为（轮式）和（履带式）2种类型。

9、工程机械（电传动）的基本原理是由发动机带动直流发电机，然后用发动机输出的电能驱动装在车轮中的直流电动机使机械行驶。

10、工程机械液力机械式传动系因采用（液力变矩器）传动，改善了发动机的输出特性，使工程机械具有自动适应外界荷载的能力。

11、工程机械主离合器一般由（摩擦副）、（压紧与分离结构）及（操纵机构）组成。

12、工程机械主离合器的压紧结构可分为（压盘）和（压紧弹簧）。

13、弹簧压紧式主离合器平时处于结合状态，故又称为（常接合式）离合器。

14、杠杆压紧式离合器既可以稳定地处于结合状态，又可以稳定地处于分离状态，故又称为（非常接合式）离合器。

15、常合式主离合器处于结合状态时，分离杠杆内端距分离轴承应保持约3-4mm 的间隙，此间隙称为离合器的（自由行程）。
