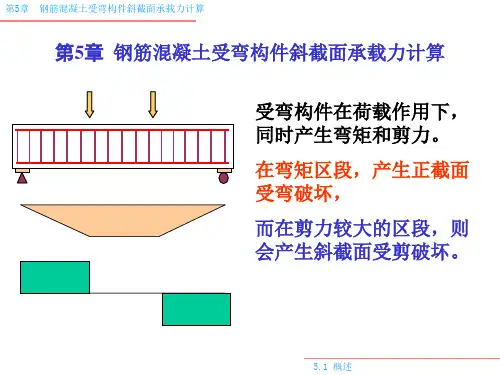

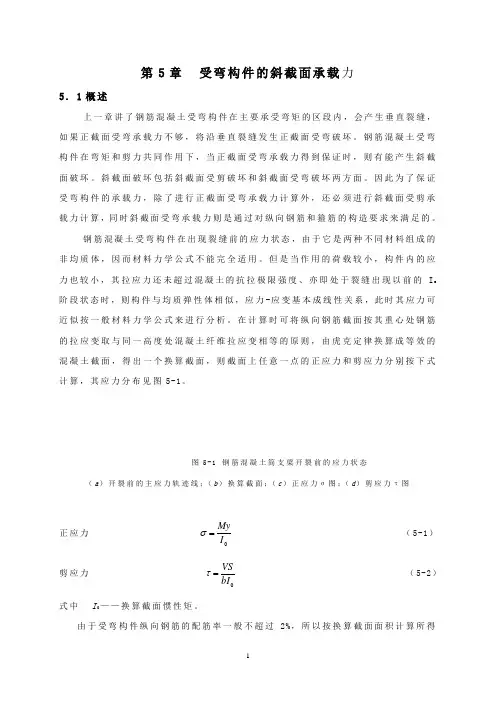

第5章 受弯构件的斜截面承载力5．1概述上一章讲了钢筋混凝土受弯构件在主要承受弯矩的区段内，会产生垂直裂缝，如果正截面受弯承载力不够，将沿垂直裂缝发生正截面受弯破坏。

钢筋混凝土受弯构件在弯矩和剪力共同作用下，当正截面受弯承载力得到保证时，则有能产生斜截面破坏。

斜截面破坏包括斜截面受剪破坏和斜截面受弯破坏两方面。

因此为了保证受弯构件的承载力，除了进行正截面受弯承载力计算外，还必须进行斜截面受剪承载力计算，同时斜截面受弯承载力则是通过对纵向钢筋和箍筋的构造要求来满足的。

钢筋混凝土受弯构件在出现裂缝前的应力状态，由于它是两种不同材料组成的非均质体，因而材料力学公式不能完全适用。

但是当作用的荷载较小，构件内的应力也较小，其拉应力还未超过混凝土的抗拉极限强度、亦即处于裂缝出现以前的I a 阶段状态时，则构件与均质弹性体相似，应力-应变基本成线性关系，此时其应力可近似按一般材料力学公式来进行分析。

在计算时可将纵向钢筋截面按其重心处钢筋的拉应变取与同一高度处混凝土纤维拉应变相等的原则，由虎克定律换算成等效的混凝土截面，得出一个换算截面，则截面上任意一点的正应力和剪应力分别按下式计算，其应力分布见图5-1。

图5-1 钢筋混凝土简支梁开裂前的应力状态（a ）开裂前的主应力轨迹线；（b ）换算截面；（c ）正应力σ图；（d ）剪应力τ图正应力 0I My =σ （5-1） 剪应力 0bI VS =τ （5-2） 式中 I 0——换算截面惯性矩。

由于受弯构件纵向钢筋的配筋率一般不超过2%，所以按换算截面面积计算所得的正应力和剪应力值与按素混凝土的截面计算所得的应力值相差不大。

根据材料力学原理，受弯构件正截面上任意一点在正应力σ和剪应力τ共同作用下，在该点所产生的主应力，可按下式计算主拉应力 2242τσσσ++=tp （5-3）主压应力 2242τσσσcp +-= （5-4） 主应力的作用方向与构件纵向轴线的夹角α可由下式求得：στα22-=tg （5-5）在中和轴附近，正应力很小，剪应力大，主拉应力方向大致为45°。

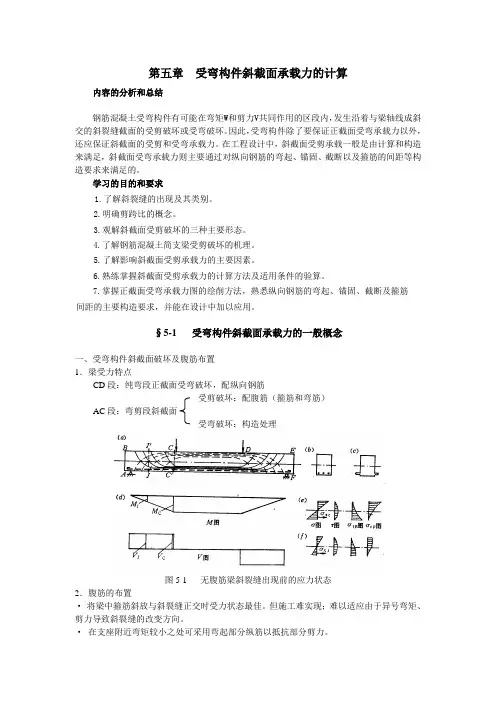

第五章受弯构件斜截面承载力的计算内容的分析和总结钢筋混凝土受弯构件有可能在弯矩W和剪力V共同作用的区段内，发生沿着与梁轴线成斜交的斜裂缝截面的受剪破坏或受弯破坏。

因此，受弯构件除了要保证正截面受弯承载力以外，还应保证斜截面的受剪和受弯承载力。

在工程设计中，斜截面受剪承载一般是由计算和构造来满足，斜截面受弯承载力则主要通过对纵向钢筋的弯起、锚固、截断以及箍筋的间距等构造要求来满足的。

学习的目的和要求1.了解斜裂缝的出现及其类别。

2.明确剪跨比的概念。

3.观解斜截面受剪破坏的三种主要形态。

4.了解钢筋混凝土简支梁受剪破坏的机理。

5.了解影响斜截面受剪承载力的主要因素。

6.熟练掌握斜截面受剪承载力的计算方法及适用条件的验算。

7.掌握正截面受弯承载力图的绘削方法，熟悉纵向钢筋的弯起、锚固、截断及箍筋间距的主要构造要求，并能在设计中加以应用。

§5-1 受弯构件斜截面承载力的一般概念一、受弯构件斜截面破坏及腹筋布置1．梁受力特点CD段：纯弯段正截面受弯破坏，配纵向钢筋受剪破坏：配腹筋（箍筋和弯筋）AC段：弯剪段斜截面受弯破坏：构造处理图5-1 无腹筋梁斜裂缝出现前的应力状态2．腹筋的布置·将梁中箍筋斜放与斜裂缝正交时受力状态最佳。

但施工难实现；难以适应由于异号弯矩、剪力导致斜裂缝的改变方向。

·在支座附近弯矩较小之处可采用弯起部分纵筋以抵抗部分剪力。

3．关于腹筋布置的规定⑴梁高h<150mm 的梁可以不设置箍筋。

⑵h=150~300mm 时，可仅在梁端各1/4跨度范围内配置箍筋。

当构件中部1/2跨度范围内有集中荷载时，应沿全长布置箍筋。

⑶h>300mm 时，全跨布置箍筋。

二、钢筋混凝土梁开裂前的应力状态1．应力计算方法：接近弹性工作状态，可根据材力公式计算梁中应力。

钢筋按应变相等、合力大小及作用点不变的原则换算成等效混凝土面积αE A s ，把钢筋混凝土的截面变成混凝土单一材料的换算截面，其几何特征值A 0、I 0、S 0、y 0。

第五章受弯构件的斜截面承载力受弯构件斜截面受力与破坏分析腹筋：箍筋、弯筋无腹筋梁：仅设置纵筋的梁或不配箍筋和弯起钢筋；弯剪型斜裂缝：由梁底的弯曲裂缝发展而成；腹剪型斜裂缝：当梁的腹板很薄或集中荷载至支座距离很小时，斜裂缝可能首先在梁腹部出现。

斜裂缝的类型：腹剪斜裂缝和弯剪斜裂缝。

腹剪斜裂缝弯剪斜裂缝2、无腹筋梁受力及破坏分析n AB面上的混凝土切应力合力Vcn开裂面BC两侧凹凸不平产生的骨料咬合力Van穿越裂缝间的纵筋在斜裂缝处的销栓力Vdn随着荷载的增大，近支座处的一条斜裂缝发展较快，成为导致构件破坏的临界斜裂缝。

临界斜裂缝出现后，梁的受力如一拉杆拱，荷载通过斜裂缝上部的砼拱体传至支座，纵筋相当于拉杆，纵筋与砼拱体的共同工作完全取决于支座处的锚固。

破坏时纵向钢筋的拉应力往往低于屈服强度。

3、有腹筋梁的受力及破坏分析5.1.2、影响斜截面受力性能的主要因素1、剪跨比和跨高比2、腹筋的数量3、混凝土强度等级4、纵筋配筋率5、其他因素1、剪跨比和跨高比剪跨比λ为集中荷载到临近支座的距离a 与梁截面有效高度h 0的比值，即λ＝a / h 0 。

某截面的广义剪跨比为该截面上弯矩M 与剪力和截面有效高度乘积的比值，即λ＝M / （Vh 0）。

剪跨比反映了梁中正应力与剪应力的比值!!2、腹筋的数量腹筋的数量增多时，斜截面的承载力增大。

3、混凝土强度等级斜截面的承载力随混凝土强度等级的提高而增大。

斜截面破坏是因混凝土到达极限强度而发生的，故斜截面受剪承载力随混凝土的强度等级的提高而提高。

4、纵筋配筋率纵向钢筋配筋率越大，斜截面的承载力增大。

试验表明，梁的受剪承载力随纵向钢筋配筋率ρ的提高而增大。

这主要是纵向受拉钢筋约束了斜裂缝长度的延伸，从而增大了剪压区面积的作用。

5、其他因素截面形状、预应力，梁的连续性受压翼缘的存在对提高斜截面的承载力有一定的作用。

因此T形截面梁与矩形截面梁相比，前者的斜截面承载力一般要高10%~30%。

分别写出建筑工程与桥梁工程中的斜截面承载力计算公式。

在建筑工程和桥梁工程中，斜截面承载力的计算可是相当重要的哟！这就好比我们做饭时掌握食材和调料的比例，要是弄错了，这“菜”可就不好吃啦。

先来说说建筑工程中的斜截面承载力计算公式。

对于受弯构件，斜截面受剪承载力由混凝土和箍筋共同承担。

其计算公式为：$V\leqV_{cs}+V_{sb}$ ，其中 $V_{cs}$ 是混凝土和箍筋共同抗剪承载力，$V_{sb}$ 是弯起钢筋抗剪承载力。

$V_{cs}=0.7f_{t}bh_{0}+1.25f_{yv}\frac{A_{sv}}{s}h_{0}$ ，这里面，$f_{t}$ 是混凝土轴心抗拉强度设计值，$b$ 是截面宽度，$h_{0}$ 是截面有效高度，$f_{yv}$ 是箍筋抗拉强度设计值，$A_{sv}$ 是配置在同一截面内箍筋各肢的全部截面面积，$s$ 是沿构件长度方向的箍筋间距。

就拿我曾经参与的一个住宅项目来说吧。

那是一个多层的住宅楼，在计算某一梁的斜截面承载力时，我们就得严格按照这个公式来。

当时，我和同事们拿着尺子在现场仔细测量截面的宽度和高度，一丝一毫都不敢马虎。

回到办公室，对着一堆数据，反复核算。

就怕一个不小心，算错了，那可会影响整个建筑的安全性呐！再看看桥梁工程中的斜截面承载力计算公式。

对于矩形、T 形和工字形截面的受弯构件，其斜截面抗剪承载力的计算公式为：$V_{d}\leq V_{c}+V_{s}$ ，其中 $V_{d}$ 是考虑承载能力极限状态下的剪力组合设计值，$V_{c}$ 是混凝土提供的抗剪能力，$V_{s}$ 是箍筋和弯起钢筋提供的抗剪能力。

$V_{c}=0.45\times 10^{-3}\beta_{c}f_{cu,k}b_{h_{0}}$ ，这里的$\beta_{c}$ 是有关混凝土强度影响的系数，$f_{cu,k}$ 是混凝土立方体抗压强度标准值。

记得有一次在参与一座小型桥梁的建设时，为了算出准确的斜截面承载力，我们在施工现场顶着烈日，对桥梁的各个关键部位进行测量和记录。

第5章 受弯构件斜截面承载力计算知识点1．斜截面破坏的主要形态，影响斜截面受剪承载力的主要因素；2．无腹筋梁斜裂缝出现后的应力状态及其破坏形态，无腹筋梁斜截面受剪承载力计算公式；3．剪力传递机理，腹筋的作用及其对破坏形态的影响，截面限制条件及最小配箍率的意义；4．有腹筋简支梁和连续梁的抗剪性能，受剪承载力计算方法、计算公式及其适用范围；5．斜截面受弯承载力、抵抗弯矩图、纵筋锚固、弯起及截断、箍筋的构造要求。

要点1．在钢筋混凝土梁斜截面承载力计算中，若o c c bh f V β25.0>，则应采取的措施是加大截面尺寸。

2．对矩形、T 形和工字形截面的一般受弯构件，截面高度大于300mm ，当满足07.0bh f V t ≤时，仅按构造配箍。

3．剪跨比为计算截面至支座截面的距离与截面有效高度的比值。

4．钢筋混凝土简支梁当仅配置箍筋时，承受均布荷载斜截面承载力的计算公式V cs =0.7f t bh 0+1.25f yv (A sv /s)h 0。

5．钢筋混凝土简支梁当仅配置箍筋时，承受集中荷载斜截面承载力的计算公式V cs =)1(75.1λ+f t bh 0+f yv (A sv /s)h 0。

6．影响无腹筋简支梁斜截面受剪承载力的主要因素有：剪跨比、混凝土强度、纵筋配筋率、截面尺寸和形状等。

7．在受弯构件斜截面受剪承载力计算中，通常采用配置腹筋即配置箍筋和弯起钢筋的方法来提高梁的斜截面受剪承载能力。

8．《规范》规定，在梁的受拉区段弯起钢筋时，弯起点与按计算充分利用该钢筋截面面积点之间的距离不应小于o h 5.0。

9．箍筋一般采用HPB235，HRB335级钢筋，其形式有封闭式和开口式两种。

10．梁沿斜裂缝破坏的主要形态及其破坏特征：斜压梁破坏：破坏时，混凝土被腹剪斜裂缝分割成若干个斜向短柱而压坏，破坏是突然发生的。

剪压破坏：临界裂缝出现后迅速延伸，使斜截面剪压区高度缩小，最后导致剪压区混凝土破坏，使斜截面丧失承载力。
