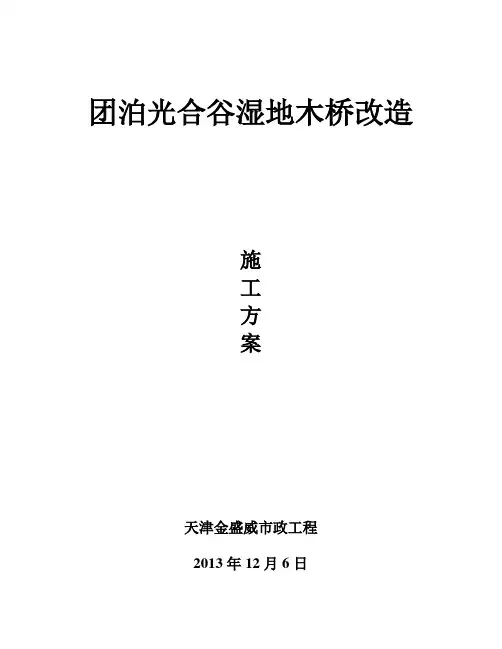

团泊光合谷湿地木桥改造
施
工
方
案
天津金盛威市政工程有限公司
2013年12月6日
目录
一、工程概况 (1)
二、施工方法及步骤 (1)
三、施工要点 (2)
四、安全文明施工 (4)
团泊光合谷湿地木桥改造方案
一、工程概况
本工程位于团泊光合谷湿地接待中心附近，因通航需要，经研究决定需对湿地接待中心附近木桥进行通航改造。桥梁改造后为推拉式，原木桥全部采用木质结构，推拉桥结构全部采用钢结构，上方铺设防腐木板。
二、施工方法及步骤
本工程采用推拉式桥梁设计，在原桥中间位置拆除4米长的桥面及相应桥墩（图1），清淤至符合通航条件，在桥面前半部铺设轨道，其上安装推拉钢结构平台，当平台开启时通航船只（图2），当平台与另一侧桥面闭合时通过行人（图3）。
（图1）需拆除位置
（图2）推拉桥敞开状态
（图3）推拉桥闭合状态
三、施工要点
1、材料准备
本工程所需钢材及构件均符合国家质量标准，材料通过货比三家的原则进行采购。
2、钢结构制作及安装
钢结构平台采用镀锌方管进行焊接，前半部为60镀锌方管焊接的钢桁架结构，长度为4.5米，后半部为80镀锌方管焊接结构，长度为5.5米，面层满铺防腐木板。（如图）
3、桥面轨道铺设及试运行
轨道安装：本工程采用8号国标轨道，轨道镶嵌在150槽钢中，并与槽钢进行焊接固定，槽钢放置在桥面两侧，且与桥面木板下方设置的槽钢用钢板进行连接。在轨道两端各设置一道限位器，防止行走过程中脱离轨道；当桥面闭合或者敞开时，推拉平台通过设在两端的铁销与原桥面连接固定，以防止在通行过程中出现晃动或位移。
试运行：当轨道铺装完成后，推拉桥面放置在轨道上进行试运行，如出现问题应及时拟定方案进行解决，如没有问题发生则对原桥面进行下一步拆除作业。
4、原桥桥面拆除及加固
首先划定拆除范围，在拆除过程中禁止一切车辆及行人通过，对桥上的设施进行逐个拆除，当拆除过程中桥梁出现隐患时应立即停止拆除，待确定隐患排除后再进行后续作业。
当划定的范围拆除完成后应对拆除后两端端头进行加固，之后再对航道进行清淤。
四、安全文明施工
1、现场施工人员必须佩戴安全帽，焊接作业时应穿戴齐劳保用品。
2、因工程地点处于湿地公园，在进行施工时应注意来往游客及行人的安全，施工区域内禁止游客及行人进入。
3、施工作业时应密切注意防止周围环境受到影响，因作业区域内生长着各种树木及草坪，因此在作业过程中严禁破坏周围的绿化，如必须占用绿化时，应和主管部门取得联系，经同意后再制定措施进行施工。
4、由于施工期间处于冬季，河面已结冰，因此在施工过程中严禁施工人员下河溜冰。
5、现场的各种材料应码放整齐，需要扇盖的要进行扇盖，因涉及的钢材材料较多，因此在作业期间应防止材料沾水。
6、拆除木桥的过程中应在木桥两侧搭设围挡，以防止车辆及行人误入后造成不必要的人身及财产损失。
